桥梁检测技术及发展趋势分析摘要:随着现在社会经济不断的改善发展,使得中国人们的生活质量得到了一定范围的提高,促使我国的行业发展逐渐开始扩大。
在加上现在我国社会主义经济事业正在不断的快速发展,进而使得我国现在对于桥梁工程的建设看得十分的重要,而且桥梁工程建设的发展也在不断的提高,并且达到迅速发展的有效实施性。
桥梁的数量也在不断的增加,让我国的交通运输压力得到了进一步的缓解。
但是由于国民经济的不断提高,桥梁的负荷重量正在逐渐加重,导致许多桥梁出现损坏的情况,其中包括结构受损、承载力不足等等问题。
关键词:桥梁检测技术;发展趋势引言:目前中国的道路交通行业技术正在不断的快速发展完善和持续进步,在未来长期复杂的桥梁运营管理过程中,桥梁损坏不可避免,但是会进一步造成大桥结构的损伤,更严重的话会影响桥面结构的承载能力以及耐久性,甚至还会影响人们的出行安全。
桥梁结构性损伤的主要原因主要分为人为因素和自然因素。
因此,在各种桥梁结构工程资料广泛使用的实际过程中,必须要检测桥梁的整体结构,才能充分保证桥梁的安全使用以及承载力,不仅满足了人们的出行需求,而且还促进了我国经济的不断发展。
一、桥梁检测的必要性在桥梁工程建设完成之后,需要检测桥梁工程的质量,只有在真正合格之后才能够做最后的验收。
除此之外,还需要仔细检测那些长期处于使用之中和在运行使用当中的工程桥梁,避免他们存在其他任何的工程病害,从而会导致工程发生质量安全事故。
在公路桥梁线路实际建设使用的过程中,由于会受到其它多方因素带来的巨大影响,其中主要包括突发性地质灾害,它可能会导致道路桥梁受到严重的损坏,以及山洪地质灾害和特大泥石流等自然灾害会对桥梁有一定的冲击和损毁,严重时会影响桥梁工程本身的线路结构质量,加快了公路桥梁材料的老化变质速度,对整个桥梁工程的承载的能力以及安全耐久性都会产生重大的破坏,对人们的日常生活安全出行同样也会造成一定的危险。
通过检测加固桥梁,就能够充分的保障整个桥梁体系稳定运行和安全,为人们今后的日常生活出行安全提供了一个安全高效的保障。
路桥检测技术的应用现状与发展趋势随着城市化进程的不断加快,交通运输的需求不断增加。
公路和桥梁作为交通运输的重要基础设施,对于保障交通安全和畅通起着至关重要的作用。
然而,由于长期的使用和环境的侵蚀,路桥设施存在着各种安全隐患,因此对于路桥的定期检测显得尤为迫切。
随着科技的不断发展,路桥检测技术逐渐走向自动化、智能化,为路桥的安全运行提供了更加可靠、高效的保障。
一、路桥检测技术的应用现状1. 传统的路桥检测手段在过去,路桥的检测主要依靠人工巡检和简单的测量工具。
这种方式存在着检测范围窄、耗时长、工作强度大、准确性低等问题,且很难对隐蔽部位进行有效检测。
2. 现代科技的应用随着科技的不断发展,现代科技被广泛应用于路桥检测中。
无人机技术被应用于桥梁结构的检测,不仅可以完成桥梁的外部表面检测,还可以通过红外热像仪等设备进行热损耗检测;激光测量技术可以实现高速公路的路面平整度检测;物联网技术可以实现路桥结构的远程监测与预警。
这些现代科技的应用,极大地提高了路桥检测的效率和准确性。
二、路桥检测技术的发展趋势1. 自动化和智能化未来,路桥检测技术将更加趋向于自动化和智能化。
人工智能技术和大数据分析技术将被应用于路桥检测中,通过对大量的数据进行分析,实现对路桥结构的快速识别和评估,减少人为的误判和漏检。
2. 融合多种技术手段未来的路桥检测技术将更多地融合多种技术手段,形成多元化的检测方法。
结合无人机技术和激光雷达技术,可以实现对桥梁结构的三维立体检测;结合物联网技术和传感器技术,可以实现对路面沉降和裂缝等隐蔽缺陷的实时监测。
3. 数据共享和远程监测未来,路桥检测技术将更加趋向于数据共享和远程监测。
不同地区、不同单位之间的路桥检测数据将实现共享,形成更加完整的路桥结构数据库,为路桥管理部门提供更加科学、可靠的决策依据。
三、总结路桥检测技术的应用现状已经发展到了一个新的阶段,现代科技的应用极大地提高了路桥检测的效率和准确性。
一、引言近年来,随着社会经济的快速发展,道路和桥梁建设也在不断增加。
而道路和桥梁的质量和安全性直接关系到人民群众的生命财产安全,因此对于路桥的检测工作显得尤为重要。
随着科技的不断进步,路桥检测技术也在逐步更新和完善,在实际应用中发挥着越来越重要的作用。
二、路桥检测技术的应用现状1. 传统检测方法传统的路桥检测方法主要依赖于人工检查和简单仪器测量,这种方法存在效率低、精度不高、易受人为因素影响等缺点,无法满足现代化建设的要求。
2. 现代检测设备随着科学技术的不断进步,现代化的路桥检测设备不断涌现。
例如高精度激光测距仪、红外热像仪、无人机等先进设备的应用,大大提升了路桥检测的效率和精度,同时也降低了人为因素的干扰,为路桥的安全运行提供了可靠的技术支持。
3. 智能化管理系统随着信息技术的不断发展,智能化管理系统逐渐应用于路桥检测领域。
通过数据分析和智能算法的运用,可以实现对路桥结构和使用情况的实时监测和预警,从而提高了路桥管理的科学性和精准性。
三、路桥检测技术的发展趋势1. 多元化数据采集未来路桥检测技术的发展趋势将更加多元化,传感器技术的不断进步使得可以采集到更多更丰富的数据,包括振动数据、温度数据、应力应变数据等,这将为路桥结构的健康状况提供更为全面的评估。
2. 智能化分析算法随着人工智能技术在各个领域的广泛应用,智能化分析算法将成为未来路桥检测技术的重要发展方向。
通过对大数据的分析和机器学习的应用,可以实现对路桥结构状态的智能预测和识别,进一步提高了检测的精准度和准确性。
3. 无人化检测系统未来,在路桥检测领域,无人化检测系统有望成为主流。
无人机、自动驾驶车辆等无人化设备的应用将大大提高检测的效率和安全性,减少人力投入,同时也可以在复杂环境下进行更为精准的检测。
四、结语路桥检测技术的应用现状已经取得了长足的进步,而未来的发展趋势更是令人振奋。
随着科技的不断推陈出新,路桥检测技术将在提升路桥安全性和管理科学性方面继续发挥着重要的作用。
第1篇一、引言桥梁作为交通基础设施的重要组成部分,其建设质量直接关系到行车安全和社会经济发展。
桥梁测量技术作为桥梁建设的基础,其精度和效率对桥梁的整体质量起着决定性作用。
本年度,我国桥梁测量技术取得了显著成果,现将年度总结如下。
一、桥梁测量技术发展现状1. 测量仪器更新换代近年来,我国桥梁测量技术得到了快速发展,各类测量仪器不断更新换代。
从传统的经纬仪、水准仪到全站仪、激光扫描仪、无人机等先进设备,大大提高了桥梁测量的精度和效率。
2. 测量方法创新随着测量仪器的更新换代,桥梁测量方法也不断创新。
如:高精度GPS测量、地面激光扫描、无人机航测等,为桥梁设计、施工和养护提供了有力支持。
3. 软件技术进步桥梁测量软件技术不断进步,实现了测量数据的实时采集、处理、分析和展示。
如:AutoCAD、Revit、MicroStation等软件,为桥梁测量提供了便捷的工具。
二、桥梁测量技术年度成果1. 高精度GPS测量技术本年度,我国在高精度GPS测量技术方面取得了显著成果。
如:京张高铁、雄安新区重点工程等,均采用高精度GPS测量技术进行控制网布设,为桥梁建设提供了精确的定位基础。
2. 地面激光扫描技术在桥梁检测中的应用地面激光扫描技术具有非接触、高精度、快速等特点,在桥梁检测中得到了广泛应用。
如:桥梁裂缝检测、桥梁病害诊断等,有效提高了桥梁检测的效率和准确性。
3. 无人机航测技术在桥梁施工中的应用无人机航测技术具有快速、高效、安全等特点,在桥梁施工中得到广泛应用。
如:桥梁轴线放样、施工进度监控、地形地貌测绘等,为桥梁施工提供了有力支持。
4. 桥梁测量软件技术桥梁测量软件技术不断进步,为桥梁测量提供了便捷的工具。
如:AutoCAD、Revit、MicroStation等软件,实现了测量数据的实时采集、处理、分析和展示。
三、桥梁测量技术面临的挑战1. 测量精度要求提高随着桥梁建设技术的不断发展,对桥梁测量精度的要求越来越高。
梁桥检测技术有哪些新进展梁桥作为交通基础设施的重要组成部分,其安全性和可靠性对于交通运输的顺畅和公众的生命财产安全至关重要。
随着科技的不断进步,梁桥检测技术也在不断发展和创新,为梁桥的维护、管理和修复提供了更准确、高效和全面的手段。
一、无损检测技术的发展无损检测技术在梁桥检测中发挥着越来越重要的作用。
其中,超声检测技术不断改进,能够更精确地检测梁体内部的缺陷和损伤。
新一代的超声检测设备具有更高的分辨率和灵敏度,可以检测到更小的裂缝和空洞,为评估梁桥结构的健康状况提供更可靠的数据。
此外,红外热成像技术也取得了新的进展。
通过检测梁桥表面的温度分布,可以发现由于结构缺陷或应力集中导致的异常热区。
这项技术不仅可以在白天使用,还能在夜间进行检测,大大提高了检测的效率和灵活性。
二、传感器技术的应用传感器技术的进步为梁桥检测带来了新的突破。
光纤光栅传感器由于其抗电磁干扰、高精度和长期稳定性等优点,被广泛应用于梁桥的应变和温度监测。
这些传感器可以直接粘贴在梁体表面或嵌入到混凝土内部,实时获取结构的力学响应,为及时发现潜在的问题提供了有力支持。
无线传感器网络的发展也为梁桥检测带来了便利。
多个无线传感器可以组成网络,分布在梁桥的关键部位,实现对结构的分布式监测。
通过无线传输技术,监测数据可以实时传输到控制中心,方便工程师进行远程分析和评估。
三、机器人检测技术机器人在梁桥检测中的应用逐渐成为一种趋势。
检测机器人可以携带各种检测设备,如摄像头、传感器等,在梁桥的复杂结构中自主移动和检测。
它们能够到达人类难以到达的部位,如桥梁底部、箱梁内部等,获取更全面的检测数据。
一些先进的检测机器人还具备自主导航和避障功能,能够根据预设的路径进行检测,并在遇到障碍物时自动调整路线。
同时,机器人采集的数据可以通过图像处理和数据分析技术进行自动识别和评估,提高检测的效率和准确性。
四、基于图像识别的检测技术随着计算机视觉和图像识别技术的发展,基于图像的梁桥检测方法得到了广泛关注。
桥梁监测技术的应用现状与前景桥梁作为交通基础设施的重要组成部分,在经济发展和社会生活中发挥着至关重要的作用。
随着桥梁建设规模的不断扩大以及使用年限的增加,桥梁的安全性和可靠性受到了广泛关注。
桥梁监测技术作为保障桥梁安全运行的重要手段,近年来得到了迅速发展和广泛应用。
一、桥梁监测技术的应用现状1、传感器技术的应用传感器是桥梁监测系统的核心部件,用于采集桥梁结构的各种物理参数,如应变、位移、加速度、温度等。
目前,常用的传感器包括应变片、位移传感器、加速度传感器、光纤传感器等。
这些传感器具有精度高、可靠性强、稳定性好等优点,能够实时准确地监测桥梁结构的状态变化。
应变片是一种广泛应用于桥梁监测中的传感器,通过测量桥梁结构在荷载作用下的应变变化,来评估结构的受力情况。
位移传感器则用于测量桥梁结构的位移,如梁端位移、墩顶位移等,以了解结构的变形情况。
加速度传感器可以测量桥梁结构的振动加速度,从而分析结构的动力特性。
光纤传感器具有抗电磁干扰、耐腐蚀、精度高等优点,在桥梁监测中也得到了越来越多的应用。
2、数据采集与传输技术数据采集与传输系统负责将传感器采集到的数据进行收集、处理和传输。
目前,数据采集系统通常采用分布式或集中式架构,能够实现多通道、高速、同步的数据采集。
数据传输方式主要包括有线传输和无线传输两种。
有线传输方式如以太网、RS485 等,具有传输稳定、速度快等优点,但布线较为复杂。
无线传输方式如 WiFi、蓝牙、GPRS 等,具有安装方便、灵活性高等优点,但受信号强度和干扰等因素的影响较大。
为了提高数据采集和传输的可靠性,通常采用数据冗余、纠错编码、加密传输等技术手段,确保数据的完整性和安全性。
3、数据分析与处理技术采集到的桥梁监测数据需要进行有效的分析和处理,以提取有用的信息和特征。
数据分析与处理技术包括时域分析、频域分析、小波分析、神经网络分析等。
时域分析主要通过对监测数据的时间序列进行分析,如均值、方差、峰值等,来评估桥梁结构的状态。

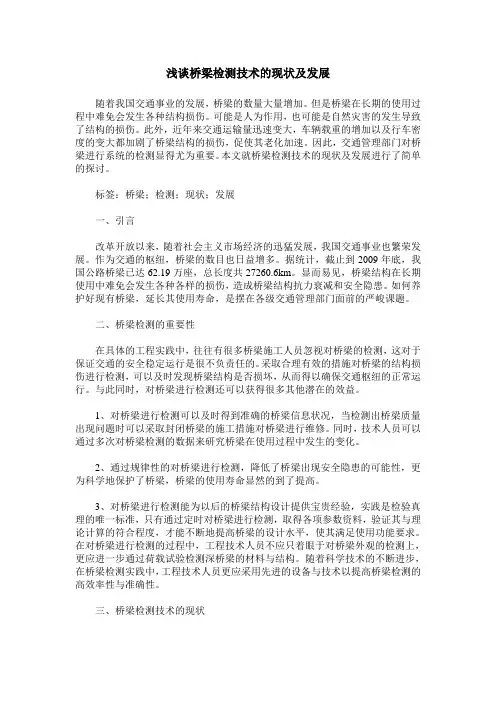

浅谈桥梁检测技术的现状及发展随着我国交通事业的发展,桥梁的数量大量增加。
但是桥梁在长期的使用过程中难免会发生各种结构损伤。
可能是人为作用,也可能是自然灾害的发生导致了结构的损伤。
此外,近年来交通运输量迅速变大,车辆载重的增加以及行车密度的变大都加剧了桥梁结构的损伤,促使其老化加速。
因此,交通管理部门对桥梁进行系统的检测显得尤为重要。
本文就桥梁检测技术的现状及发展进行了简单的探讨。
标签:桥梁;检测;现状;发展一、引言改革开放以来,随着社会主义市场经济的迅猛发展,我国交通事业也繁荣发展。
作为交通的枢纽,桥梁的数目也日益增多。
据统计,截止到2009年底,我国公路桥梁已达62.19万座,总长度共27260.6km。
显而易见,桥梁结构在长期使用中难免会发生各种各样的损伤,造成桥梁结构抗力衰减和安全隐患。
如何养护好现有桥梁,延长其使用寿命,是摆在各级交通管理部门面前的严峻课题。
二、桥梁检测的重要性在具体的工程实践中,往往有很多桥梁施工人员忽视对桥梁的检测,这对于保证交通的安全稳定运行是很不负责任的。
采取合理有效的措施对桥梁的结构损伤进行检测,可以及时发现桥梁结构是否损坏,从而得以确保交通枢纽的正常运行。
与此同时,对桥梁进行检测还可以获得很多其他潜在的效益。
1、对桥梁进行检测可以及时得到准确的桥梁信息状况,当检测出桥梁质量出现问题时可以采取封闭桥梁的施工措施对桥梁进行维修。
同时,技术人员可以通过多次对桥梁检测的数据来研究桥梁在使用过程中发生的变化。
2、通过规律性的对桥梁进行检测,降低了桥梁出现安全隐患的可能性,更为科学地保护了桥梁,桥梁的使用寿命显然的到了提高。
3、对桥梁进行检测能为以后的桥梁结构设计提供宝贵经验,实践是检验真理的唯一标准,只有通过定时对桥梁进行检测,取得各项参数资料,验证其与理论计算的符合程度,才能不断地提高桥梁的设计水平,使其满足使用功能要求。
在对桥梁进行检测的过程中,工程技术人员不应只着眼于对桥梁外观的检测上,更应进一步通过荷载试验检测深桥梁的材料与结构。

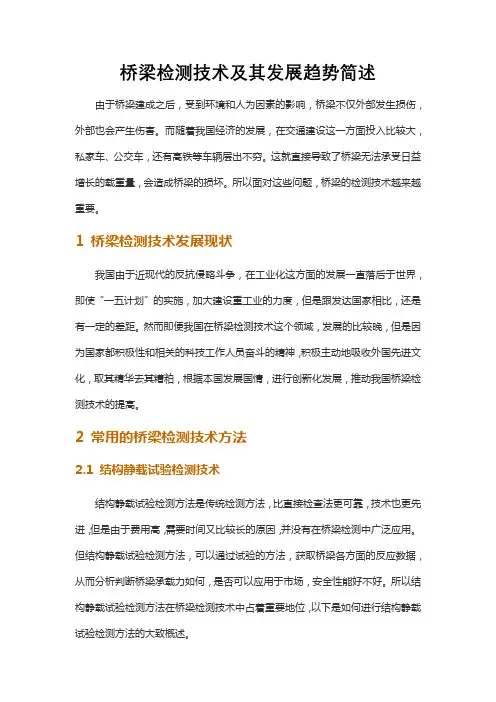

桥梁检测技术及其发展趋势简述由于桥梁建成之后,受到环境和人为因素的影响,桥梁不仅外部发生损伤,外部也会产生伤害。
而随着我国经济的发展,在交通建设这一方面投入比较大,私家车、公交车,还有高铁等车辆层出不穷。
这就直接导致了桥梁无法承受日益增长的载重量,会造成桥梁的损坏。
所以面对这些问题,桥梁的检测技术越来越重要。
1 桥梁检测技术发展现状我国由于近现代的反抗侵略斗争,在工业化这方面的发展一直落后于世界,即使“一五计划”的实施,加大建设重工业的力度,但是跟发达国家相比,还是有一定的差距。
然而即便我国在桥梁检测技术这个领域,发展的比较晚,但是因为国家都积极性和相关的科技工作人员奋斗的精神,积极主动地吸收外国先进文化,取其精华去其糟粕,根据本国发展国情,进行创新化发展,推动我国桥梁检测技术的提高。
2 常用的桥梁检测技术方法2.1 结构静载试验检测技术结构静载试验检测方法是传统检测方法,比直接检查法更可靠,技术也更先进,但是由于费用高,需要时间又比较长的原因,并没有在桥梁检测中广泛应用。
但结构静载试验检测方法,可以通过试验的方法,获取桥梁各方面的反应数据,从而分析判断桥梁承载力如何,是否可以应用于市场,安全性能好不好。
所以结构静载试验检测方法在桥梁检测技术中占着重要地位,以下是如何进行结构静载试验检测方法的大致概述。
(1)开始前的准备阶段。
对桥梁的构建材料和构建知识,具有一定的了解性,能对文献和资料进行数据分析,并且进行相关试验,检验可靠性试验的可靠性程度。
根据试验得出来的数据分析桥梁对外部环境都反应能力如何,运用网络化技术,对桥梁有个初步的认识。
(2)加载和观察阶段。
其作用是通过各种各样都数据,来分析桥梁的安全性能,以及结构是否正常。
(3)数据的分析总结阶段。
本阶段是试验成果数据和理论数据相碰撞的阶段,运用相关数学知识,进行各种计算,对数据进行分析,再根据所计算出来的数据,对产品进行科学性评价。
(4)实施阶段。
桥梁监测技术的现状与发展趋势桥梁作为交通基础设施的重要组成部分,对于保障交通运输的安全和顺畅具有至关重要的作用。
随着科技的不断进步,桥梁监测技术也在不断发展和完善,为桥梁的安全运营提供了更加可靠的保障。
一、桥梁监测技术的现状(一)传感器技术传感器是桥梁监测系统的核心组成部分,用于采集桥梁的各种物理参数,如应变、位移、加速度、温度等。
目前,常用的传感器包括电阻应变片、光纤光栅传感器、压电式传感器、加速度传感器等。
这些传感器具有精度高、稳定性好、可靠性强等优点,能够满足桥梁监测的需求。
(二)数据采集与传输技术数据采集是将传感器采集到的信号转换为数字信号,并进行存储和处理的过程。
目前,数据采集系统通常采用分布式或集中式架构,具有多通道、高速、高精度等特点。
数据传输技术则包括有线传输和无线传输两种方式。
有线传输方式如以太网、RS485 等具有传输稳定、可靠性高的优点,但布线成本较高;无线传输方式如 WiFi、蓝牙、Zigbee 等则具有安装方便、灵活性强的特点,但传输距离和稳定性相对有限。
(三)数据分析与处理技术数据分析与处理是桥梁监测的关键环节,其目的是从大量的监测数据中提取有用的信息,评估桥梁的健康状况。
目前,常用的数据分析方法包括时域分析、频域分析、小波分析、模式识别等。
同时,人工智能技术如机器学习、深度学习等也逐渐应用于桥梁监测数据分析中,提高了数据分析的准确性和效率。
(四)健康监测系统桥梁健康监测系统是一个集成了传感器、数据采集与传输、数据分析与处理等功能的综合系统。
通过对桥梁结构的实时监测,可以及时发现桥梁的损伤和病害,为桥梁的维护和管理提供决策依据。
目前,许多大型桥梁都建立了健康监测系统,如香港的青马大桥、上海的南浦大桥等。
二、桥梁监测技术的发展趋势(一)多传感器融合技术单一类型的传感器往往存在局限性,无法全面反映桥梁的结构状态。
多传感器融合技术将不同类型的传感器数据进行融合,可以更准确、全面地获取桥梁的结构信息。
浅谈桥梁检测技术的现状及发展
摘要:随着我国经济的飞速发展,交通越来越便利,作为交通动脉很重要的组成部分,桥梁便更是重中之重,一方面是新建桥梁的安全,最主要的是已有服役桥梁的安全性能,此时桥梁检测技术更是尤为关键,本文结合现有的几种常见的检测技术做一简单分析,望对各位同仁有所参考。
关键词:桥梁;检测技术;前景
前言
随着我国桥梁建筑的日益增多,新增的桥梁在施工过程中可以直接予以管控,而对于已经服役一段时间的桥梁,其安全性能更是关系到人们的直接问题,此时,桥梁的检测便显得尤为重要,桥梁检测技术也必须要随之而进步,以适应日益繁重的检测任务。
桥梁进行安全检测的必要性
在桥梁的建设过程中,由于工程材料的不足,难免在道路公路桥梁结构设计以及工程施工过程中产生众多失误,这样就需要在桥梁工程竣工结束之后,进行相应的质量鉴定工作。
另一方面,一些建成运营时间较长的工程,经过较长时间,会难免产生相应的质量问题,因此也需要进行相应的安全检测工作。
如果在道路桥梁的施工过程中管理不当,或者在运营之后没有建立有效的检测预警机制,就会在一定程度增加相应的维护管理成本,进而成为政府有关部门的经济负担,同时还影响交通的通畅性,甚至造成桥毁人亡等相应的悲剧。
在最近几年,在我国出现了众多的大桥垮塌事故,归其原因,是因为没有建立相应的检测预警机制,因此桥梁的安全检测工作有着十分重要的现实性意义。
2、桥梁检测存在的问题以及检测项目
目前我国桥梁在使用过程中存在的问题主要以下几点:第一,很多桥梁在实际运营过程中,在运行一段时间后,都会存在一些严重的病害,导致桥梁的承载能力大大下降。
第二,桥梁的施工质量达不到工程的设计要求,严重影响了桥梁的质量。
2.1、桥梁外观的检测
在桥梁外观检测中主要检测以下几个内容:桥梁跨中挠度和裂缝、桥梁质量外观、桥梁主梁的连接部位、桥梁端部斜裂缝、拱桥的墩、拱桥中拱圈和拱顶的裂缝等等。
2.2、桥梁内部缺陷检测
桥梁大多使用的材料都是混凝土和钢材,而在混凝土构件中经常存在裂缝、空洞、剥落、蜂窝、环境侵蚀以及钢筋侵蚀等缺陷,这些缺陷通过外观检测根本是难以发现的,必须要借助其他方式来检测其内部缺陷。
2.3、桥梁材料特性检测
随着新工艺的发展,桥梁也变得越来越多样化,很多新材料被应用到桥梁结构中,但是由于对材料特性不是很熟悉,导致其在应用过程中经常会出现很多的问题。
对此,桥梁在应用新材料的时候,要做好其检测工作,根据其特性实施相应的检测技术。
2.4、桥梁结构性能检测
为了更好地掌握桥梁的运营情况,可以利用静力试验或者动力试验来检测桥梁的结构性能,做出合理的分析和判断,并对桥梁的整体和局部进行细化检测,对桥梁的损失情况作出正确的定位。
3、桥梁检测中的常用技术类型
3.1、声发射法和超声波检测技术
桥梁检测即对桥梁各方面情况进行如实的评估。
我国现在有许多无损检测技术,首先我们介绍声发射法和超声波检测技术。
3.1.1、声发射法和超声波检测的原理
声发射的定义为当材料因受到了外界影响后发生了结构的变形的时候,会使物体结构从变形等损伤源头以很快的速度释放出能量并因此发射出弹性波的现象。
超声法检测技术的主要原理是指在应用超声波检测仪的情况下结合声波换能器的的使用,将超生脉在传播过程中的速率、振波和主频率等数据进行统计和研究。
统计好数据后要按照这些测好的数据和其变化的动态来检测桥梁的工程质量和其缺点。
3.1.2、声发射法和超声波检测的流程及优势
对于声发射检测技术来说,结构中的伤源处从形成到发展再到与其它界面之间发生断裂的过程等等,这些都可能会成为声发射源。
材料发射出的这些声信号包含着许多关于物体本身的信息,对这些信号进行检测和分析,就能得到许多有用的信息,找出桥梁道路的缺陷。
此技术有以下几个优点:首先,由于它检测的是外力条件下的材料活动信息,所以它可以更客观的检测出桥梁是否安全可靠;其次是它具有很高的灵敏性和实时性,而且检测范围可以达到很远;第三,即使是材料在使用的过程中也可以用此方法进行检测,两者互不干扰并且仍具有很高
的准确性。
相比之下利用超声波检测技术进行桥梁检测时,由于超声波能够穿透混凝土结构并在其中传播,它具有操作简单、使用安全的优点,而且需要耗费的资金也不是很高。
3.2、地质雷达检测技术
3.2.1、地质雷达检测技术的工作原理
地质雷达监测技术是依靠地质雷达对材料发出较高频率的电磁冲击脉,材料将此频率的电磁冲击脉相应的反射回去,根据材料的反射情况来推断材料缺陷位置的方法。
它可以应用于许多领域,具有较高准确度、直观而且方便快捷的高科技检测方法,又被称为探测雷达技术。
3.2.2、主要设备
(1)路面探测雷达:包括1-4套雷达。
(2)数据采集与处理系统:包括计算机、显示器、打印机、数据采集系统和距离量测仪。
(3)Windows电脑操作软件:具有数据的采集、处理。
回放及备份等功能。
(4)交流电源转换器。
(5)雷达检测车。
3.2.3、使用技术要点
(1)检测速度可达80km/h以上。
(2)检测距离:以80km/h的速度对路面及桥面进行连续检测不少于4h(320km)。
(3)最大探测深度大于60cm。
(4)厚度数据精度一般为深度的2%~5%。
(5)检测在计算机控制下进行,可实时地同时进行数据采集、存储及雷达波形显示。
(6)数据经处理后,可显示路面彩色剖面图、三维路面厚度剖面图、雷达波形图、原始雷达波形瀑布图、桥面剥落或破损状况图,打印路面各层厚度表。
路面雷达测试系统检测路面厚度的试验方法尚未列入我国路面检测规程,其测试方法可参照路面雷达测试系统使用说明书。
3.2.4、用地质雷达检测桥梁的优势
地质雷达检测方法的风险比较低,所以常用于对桥梁管道和加固区域进行位置的确定。
它在低分辨率情况下进行检测的时候具有很高的准确性。
还能够有效绘制空洞或剥离程度,速度快,覆盖范围广,没有对人类身体有害的辐射,所以在应用的时候非常安全。
在不能有损伤的结构等要求比较严格的结构中地质雷达检测技术也是很好的选择。
3.3、红外热像检测技术
3.3.1、红外热像检测技术原理
红外热像检测技术是指当物体遇到红外辐射的时候,会呈现出一系列的热像,通过将这些温度场在物体表面的表现情况显示在图片上来观测出物体存在的缺陷的技术。
应用此技术的时候会经常涉及到红外热像仪。
红外热像仪器的工作原理是依据结构体内的一系列性质将红外辐射能量传递并转换给传感器,然后对电路进行放大等处理,将结构的温度表现情况显示出来。
主要应用于桥梁检测中。
3.3.2、使用红外热像技术的好处
红外热像技术的好处有以下几点:首先,它具有高效率、灵活、方便易行和高精度等优点,它对温度的分辨率已经到达0.1℃,而且不论是动态还是静态,都可以应用此技术。
其次,它不需要很长时间就可以对桥梁进行检测和研究,同时又不失其准确度。
第三,因为红外热像探测仪是针对红外线而言的,所以当桥梁的表面温度比零摄氏度高的时候就能应用红外热像技术。
第四,红外热像检测技术的探测焦距可以从20cm到无穷远,因此更加适合具有非接触性及大范围性无损检测。
4、桥梁检测技术未来的发展
随着科学技术的发展,桥梁检测技术的未来发展方向主要体现以下几点:第一,将实时检测系统与现代化网络技术相结合,达到信息网络共享的目的。
第二,为了更准确、方便、快捷地进行数据的采集,可以利用无线通信技术来采集数据。
第三,构建一个完善的自动损伤识别系统,将识别系统、数据处理和测量系统组合在一起加人到桥梁检测系统,使其能够自动识别、检测和反馈,减轻检测技术人员的工作量,从而更好地掌握桥梁信息。
第四,根据桥梁的设计、施工、运营等不同阶段构建一个完善、准确、可靠的数据库,不断积累经验从而构建专家系统。
5、结束语
综上所述,桥梁作为我国重要的交通设施,关系到社会经济发展的命脉。
为了保证桥梁的安全运营,必须经常对桥梁结构进行检测,桥梁结构检测已成为桥梁结构安全养护和保障正常使用的主要技术手段。
参考文献
[1]程志花.道路与桥梁工程检测技术探讨.桥隧工程,2012.
[2]张春阳.浅谈桥梁无损检测技术应用[J].中国新技术新产品,2012.。
