第7章电子产品的设计文件与工艺文件

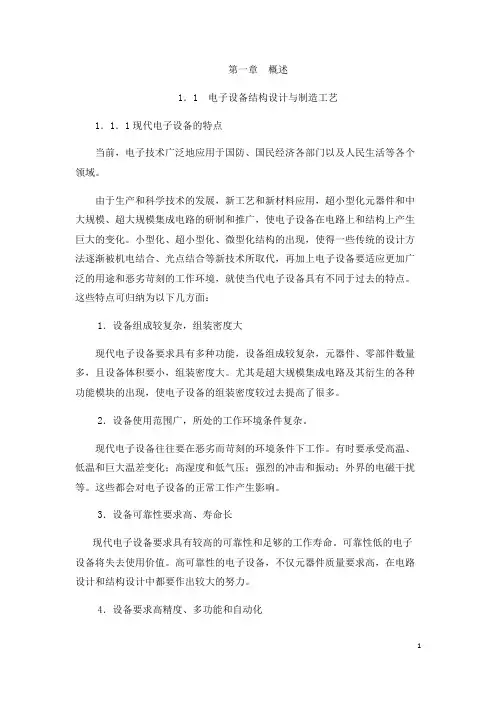

第一章概述1．1电子设备结构设计与制造工艺1．1．1现代电子设备的特点当前，电子技术广泛地应用于国防、国民经济各部门以及人民生活等各个领域。

由于生产和科学技术的发展，新工艺和新材料应用，超小型化元器件和中大规模、超大规模集成电路的研制和推广，使电子设备在电路上和结构上产生巨大的变化。

小型化、超小型化、微型化结构的出现，使得一些传统的设计方法逐渐被机电结合、光点结合等新技术所取代，再加上电子设备要适应更加广泛的用途和恶劣苛刻的工作环境，就使当代电子设备具有不同于过去的特点。

这些特点可归纳为以下几方面：1．设备组成较复杂，组装密度大现代电子设备要求具有多种功能，设备组成较复杂，元器件、零部件数量多，且设备体积要小，组装密度大。

尤其是超大规模集成电路及其衍生的各种功能模块的出现，使电子设备的组装密度较过去提高了很多。

2．设备使用范围广，所处的工作环境条件复杂。

现代电子设备往往要在恶劣而苛刻的环境条件下工作。

有时要承受高温、低温和巨大温差变化；高湿度和低气压；强烈的冲击和振动；外界的电磁干扰等。

这些都会对电子设备的正常工作产生影响。

3．设备可靠性要求高、寿命长现代电子设备要求具有较高的可靠性和足够的工作寿命。

可靠性低的电子设备将失去使用价值。

高可靠性的电子设备，不仅元器件质量要求高，在电路设计和结构设计中都要作出较大的努力。

4．设备要求高精度、多功能和自动化现代电子设备往往要求高精度、多功能和自动化，有的还引入了计算机系统，因而其控制系统较为复杂。

精密机械广泛地应用于电子设备是现代电子设备的一大特点。

自控技术、遥控遥测技术、计算机数据处理技术和精密机械的紧密结合，有的电子设备要求有智能实现人机交流，使电子设备的精度和自动化程度达到了相当高的水平。

上述电子设备的特点，只是对整体而言，具体到某种设备又各具自己的特点。

由于当代电子设备具有上述特点，对电路设计和结构设计的要求更高了，设计、生产人员充分了解电子设备的特点，对于确保电子设备的性能满足使用要求十分必要的。

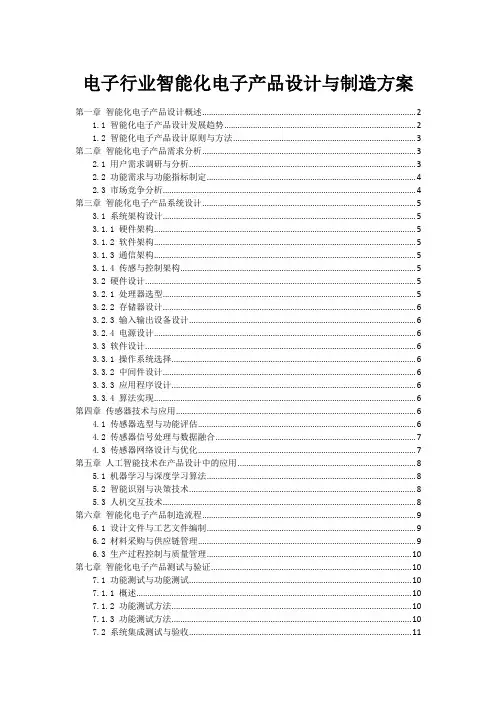

电子行业智能化电子产品设计与制造方案第一章智能化电子产品设计概述 (2)1.1 智能化电子产品设计发展趋势 (2)1.2 智能化电子产品设计原则与方法 (3)第二章智能化电子产品需求分析 (3)2.1 用户需求调研与分析 (3)2.2 功能需求与功能指标制定 (4)2.3 市场竞争分析 (4)第三章智能化电子产品系统设计 (5)3.1 系统架构设计 (5)3.1.1 硬件架构 (5)3.1.2 软件架构 (5)3.1.3 通信架构 (5)3.1.4 传感与控制架构 (5)3.2 硬件设计 (5)3.2.1 处理器选型 (5)3.2.2 存储器设计 (6)3.2.3 输入输出设备设计 (6)3.2.4 电源设计 (6)3.3 软件设计 (6)3.3.1 操作系统选择 (6)3.3.2 中间件设计 (6)3.3.3 应用程序设计 (6)3.3.4 算法实现 (6)第四章传感器技术与应用 (6)4.1 传感器选型与功能评估 (6)4.2 传感器信号处理与数据融合 (7)4.3 传感器网络设计与优化 (7)第五章人工智能技术在产品设计中的应用 (8)5.1 机器学习与深度学习算法 (8)5.2 智能识别与决策技术 (8)5.3 人机交互技术 (8)第六章智能化电子产品制造流程 (9)6.1 设计文件与工艺文件编制 (9)6.2 材料采购与供应链管理 (9)6.3 生产过程控制与质量管理 (10)第七章智能化电子产品测试与验证 (10)7.1 功能测试与功能测试 (10)7.1.1 概述 (10)7.1.2 功能测试方法 (10)7.1.3 功能测试方法 (10)7.2 系统集成测试与验收 (11)7.2.1 概述 (11)7.2.2 系统集成测试内容 (11)7.2.3 验收流程 (11)7.3 长期可靠性测试 (11)7.3.1 概述 (11)7.3.2 测试方法 (11)7.3.3 测试周期与频率 (11)第八章智能化电子产品安全与可靠性设计 (12)8.1 安全性设计原则 (12)8.2 可靠性设计方法 (12)8.3 安全与可靠性测试与评估 (12)第九章智能化电子产品市场推广与售后服务 (13)9.1 市场定位与推广策略 (13)9.2 售后服务体系建设 (13)9.3 品牌塑造与宣传推广 (14)第十章智能化电子产品项目管理与团队协作 (14)10.1 项目管理流程与方法 (14)10.1.1 项目启动 (14)10.1.2 项目规划 (15)10.1.3 项目执行 (15)10.1.4 项目监控与控制 (15)10.1.5 项目收尾 (15)10.2 团队协作与沟通技巧 (16)10.2.1 团队协作 (16)10.2.2 沟通技巧 (16)10.3 项目风险识别与应对策略 (16)10.3.1 风险识别 (16)10.3.2 风险应对策略 (16)第一章智能化电子产品设计概述1.1 智能化电子产品设计发展趋势科学技术的不断进步，智能化电子产品在人们的生活中扮演着越来越重要的角色。

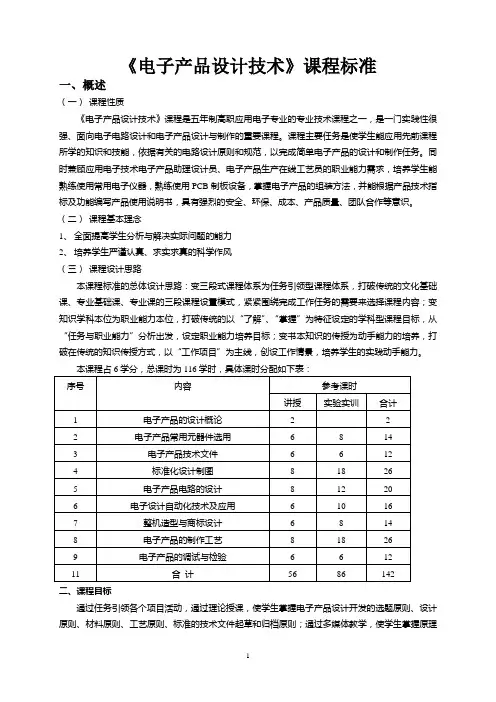

《电子产品设计技术》课程标准一、概述（一）课程性质《电子产品设计技术》课程是五年制高职应用电子专业的专业技术课程之一，是一门实践性很强、面向电子电路设计和电子产品设计与制作的重要课程。

课程主要任务是使学生能应用先前课程所学的知识和技能，依据有关的电路设计原则和规范，以完成简单电子产品的设计和制作任务。

同时兼顾应用电子技术电子产品助理设计员、电子产品生产在线工艺员的职业能力需求，培养学生能熟练使用常用电子仪器，熟练使用PCB制板设备，掌握电子产品的组装方法，并能根据产品技术指标及功能编写产品使用说明书，具有强烈的安全、环保、成本、产品质量、团队合作等意识。

（二）课程基本理念1、全面提高学生分析与解决实际问题的能力2、培养学生严谨认真、求实求真的科学作风（三）课程设计思路本课程标准的总体设计思路：变三段式课程体系为任务引领型课程体系，打破传统的文化基础课、专业基础课、专业课的三段课程设置模式，紧紧围绕完成工作任务的需要来选择课程内容；变知识学科本位为职业能力本位，打破传统的以“了解”、“掌握”为特征设定的学科型课程目标，从“任务与职业能力”分析出发，设定职业能力培养目标；变书本知识的传授为动手能力的培养，打破在传统的知识传授方式，以“工作项目”为主线，创设工作情景，培养学生的实践动手能力。

二、课程目标通过任务引领各个项目活动，通过理论授课，使学生掌握电子产品设计开发的选题原则、设计原则、材料原则、工艺原则、标准的技术文件起草和归档原则；通过多媒体教学，使学生掌握原理图设计、线路板图设计方法；通过实训教学，使学生掌握线路板制作、产品焊接调试、整机装配等基本技能。

学习了本课程之后，要求学生能够掌握或形成如下知识与技能：课程的知识目标：1）熟悉常用元器件的选择和使用。

2）掌握常用电子CAD软件（PROTEL）的相关知识，熟知常用命令的功能。

3）掌握PCB的设计流程。

4）掌握电子产品设计的一般过程和相关文档的要求。

思考与习题1、电子产品的设计文件有什么作用？答：设计文件是产品研发设计过程中形成的反映产品功能、性能、构造特点及测试试验要求等方面的技术文件。

设计文件是能反映产品全貌的技术文件，这些文件的主要作用是：1）用来组织和指导企业内部的产品生产。

生产部门的工程技术人员利用设计文件给出的产品信息，编制指导生产的工艺文件，如工艺流程、材料定额、工时定额、设计工装夹具、编制岗位作业指导书等文件，连同必要的设计文件一起指导生产部门的生产。

2）政府主管部门和监督部门，根据设计文件提供的产品信息，对产品进行监测，确定其是否符合有关标准，是否对社会、环境和群众健康造成危害，同时也可对产品的性能、质量等作出公正评价。

3）产品使用人员和维修人员根据设计文件提供的技术说明和使用说明，便于对产品进行安装、使用和维修，不至于设计人员或生产技术人员亲自到场。

4）技术人员和单位利用设计文件提供的产品信息进行技术交流，相互学习，不断提高产品水平。

2、电子产品的设计文件有哪些种类？各起什么作用？答：可以按文件的样式将设计文件分为三大类：文字性文件、表格性文件和工程图。

文字性设计文件主要有：产品标准或技术条件：产品标准或技术条件是对产品性能、技术参数、试验方法和检验要求等所作的规定。

产品标准是反映产品技术水平的文件。

技术说明、使用说明、安装说明：技术说明是供研究、使用和维修产品用的，对产品的性能、工作原理、结构特点应说明清楚，其主要内容应包括产品技术参数、结构特点、工作原理、安装调整、使用和维修等内容。

使用说明是供使用者正确使用产品而编写的，其主要内容是说明产品性能、基本工作原理、使用方法和注意事项。

安装说明是供使用产品前的安装工作而编写的，其主要内容是产品性能、结构特点、安装图、安装方法及注意事项。

调试说明：调试说明是用来指导产品生产时调试其性能参数的。

表格性设计文件主要有：明细表：明细表是构成产品（或某部分）的所有零部件、元器件和材料的汇总表，也叫物料清单。

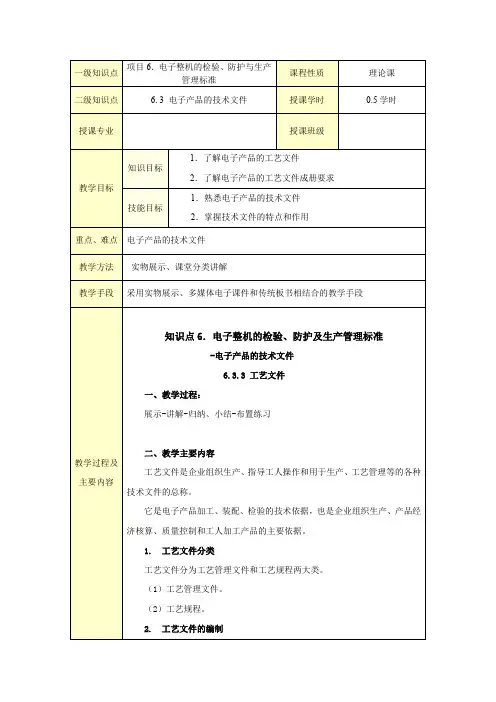

第二讲常用的技术文件和电子行业职业道德规范及安全生产知识对应技能目标提出问题：1. 生产线上常用的技术文件有哪两类？2. 工人操作依据的文件是什么类型？3. 生产中用电有哪些不安全因素？回答问题，导入新课一、常用的技术文件的分类、概念与依存关系1. 设计文件：是产品在研究、设计、试制和生产过程中积累而形成的图样及技术资料，它规定了产品的组成形式、结构尺寸、原理以及在制造、验收、使用、维护和修理时所必须有的技术数据和说明，是组织生产的基本依据。

2 ．工艺文件是根据设计文件、图纸及生产定型样机，结合工厂实际，如工艺流程、工艺装备、工人技艺水平和产品的复杂程度而制定出来的文件。

它以工艺规程( 即通用工艺文件) 和整机工艺文件的形式，规定了实现设计图纸要求的具体加工方法。

二、常用设计文件的格式及作用（一）常用设计文件的格式文字性文件：1. 产品标准或技术条件产品标准或技术条件是对产品性能、技术参数、试验方法和检验要求等所作的规定。

产品标准是反映产品技术水平的文件。

2. 技术说明：技术说明是供研究、使用和维修产品用的，对产品的性能、工作原理、结构特点应说明清楚，其主要内容应包括产品技术参数、结构特点、工作原理、安装调整、使用和维修等内容。

表格性文件：1 、明细表：明细表是构成产品（或某部分）的所有零部件、元器件和材料的汇总表，也叫物料清单。

从明细表可以查到组成该产品的零部件、元器件及材料。

图纸文件：1 、电路图电路图是详细说明产品各元器件、各单元之间的工作原理及其相互间连接关系的略图产，是设计、编制接线图和研究产品时原始资料。

2 、印制电路板装配图印制电路板装配图( 以下简称装配图) 是用来表示元器件及零部件、整件、与印制电路板连接关系的图样。

3. 安装图安装图是指导产品及其组成部分在使用地点进行安装的完整图样。

安装图包括：产品及安装用件( 包括材料的轮廓图形) ；安装尺寸及和其他产品连接的位置与尺寸；安装说明4. 方框图方框图用来反映成套设备、整件和各个组成部分及它们在电气性能方面的基本作用原理和顺序，5. 接线图接线图是表示产品装接面上各元器件的相对位置关系和接线实际位置的略图，供产品的整件、部件等内部接线时使用。

电子产品的工艺文件电子产品的工艺文件工艺图和工艺文件是指导操生产、加工、操作的依据*对照工艺图，操都应该能够知道产品是什么样子，怎样把产品做出来，但不需要对它的工作原理过多关注。

工艺文件一般包括生产线布局图、产品工艺流程图、实物装配图、印制板装配图等。

7．2．1 工艺文件的定义按照一定的条件选择产品最合理的工艺过程(即生产过程)，将实现这个工艺过程的程序、内容、方法、工具、设备、材料以及每一个环节应该遵守的技术规程，用文字和图表的形式表示出来，称为工艺文件。

工艺文件能够指导操按预定步骤的要求完成产品的加工过程。

2．2 工艺文件的作用工艺文件的主要作用如下：(1)组织生产，建立生产秩序；(2)指导技术，保证产品质量，(3)编制生产计划，考核工时定额(4)调整劳动组织；(5)安排物资供应；(6)工具、工装、模具管理；(7)经济核算的依据；(8)执行工艺纪律的依据；(9)历史档案资料；(10)产品转厂生产时的交换资料；(11)各企业之间进行经验交流。

对于组织机构健全的电子产品制造企业来说，NXP代理商上述工艺文件的作用也正是各部门的职员与工作依据。

”为生产部门提供规定的流程和工序，便于组织有序的产品生产；按照文件要求组织工艺纪律的管理和员工的管理；提出各工序和岗位的技术要求和操作方法，保证生产出符合质量要求的产品。

·质量管理部门检查各工序和岗位的技术要求和操作方法，监督生产符合质量要求的产品。

·生产计划部门、物料供应部门和财务部门核算确定工时定额和材料定额，控制产品的制造成本。

·资料档案管理部门对工艺文件进行严格的授权管理，记载工艺文件的更新历程，确认生产过程使用有效的文件。

7．2．3 电子产品工艺文件的分类根据电子产品的特点，工艺文件主要包括产品工艺流程、岗位作业指导书、通用工艺文件和管理性工艺文件几大类工艺流程是组织产品生产必需的工艺文件“岗位作业指导书和操作指南是参与生产的每个员工、每个岗位都必须遵照执行的；·通用工艺文件如设备操作规程、焊接工艺要求等，力求适用于多个工位和工序；．管理性工艺文件如现场工艺纪律、防静电管理办法等。

课题第七章电子产品技术文件7.1概述7.2设计文件授课班级授课时数2学时授课类型新授课授课教师教学目标知识目标1．了解电子产品分级；2．了解设计文件的分类和编制要求。

能力目标培养学生的识图能力和查表能力。

情感目标培养学生严谨的科学态度和对规范化的认识。

教法掌握学习法教材分析重点设计文件的编制要求。

难点设计文件的编制要求。

教具设计文件实物(用于展示)板书设计第7章电子产品技术文件7.1概述一、技术文件概念。

二、技术文件应用领域及特点。

7.2设计文件一、电子产品分类编号；二、设计文件的种类；三、设计文件的编制要求；四、电子整机设计文件简介。

教学过程教学环节教学内容教学调控时间分配本章简介引入本章将介绍电子产品技术文件的基本知识，包括技术文件的概述、以及设计文件和工艺文件的介绍前2节作一讲，后1节单独作一讲4课时教学环节教学内容教学调控时间分配新授课7.1概述一、技术文件是产品研究、设计、试制与生产实践经验积累所形成的一种技术资料，也是产品生产和使用、维修的基本依据，包括设计文件和工艺文件两大类。

二、技术文件的应用领域分为专业制造和普通应用两类；专门从事电子产品规模生产的是专业制造，这里，技术文件具有生产的法律效力，并且具有完备性、权威性和一致性等特点；而普通应用中的技术文件始终在不断完善中，严肃性与权威性远不如专业制造领域。

三、技术文件具有标准化和管理规范等特点。

1．标准化是电子产品技术文件的基本要求，需要全面、严格执行各种标准，其审查主要是对产品技术文件的完整性、正确性和一致性进行审查。

同时，专业化生产中，技术文件还要依照一定的格式标准。

2．简单介绍管理规范。

四、随着计算机的发展，技术文件的编制、管理逐步电子文档化。

7.2设计文件§7.2.1电子产品分类编号一、电子产品按其结构特征及用途，可分为零件、部件整件、成套设备和功能单元5个等级。

二、介绍设计文件编号的组成，学生需要记住编号各部分的含义。
