钢结构焊缝超声波检测实施细则

钢构作业指导书铁路桥梁钢结构焊缝超声波探伤文件编号：版本号：编制：批准：生效日期：铁路桥梁钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。

2. 适用范围适用于母材厚度为10～80mm的碳素钢和低合金钢的钢板对接、T型接头、角接头焊缝。

3. 检测依据TB10212-2009铁路钢桥制造规范GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4．检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。

通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。

5．人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。

超声检验人员的视力应每年检查一次，校正视力不得低于1.0。

6．检测器材6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性误差不大于1%，垂直线性误差不大于5%。

6.2探头：晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm；单斜探头声束轴线水平偏离角不应大于2°；主声束垂直方向上不应有明显双峰；折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过士0. 1)，前沿距离的偏差应不大于1mm。

6.3仪器和探头系统性能：系统有效灵敏度必须大于评定灵敏度10dB以上；直探头远场分辨力≥30dB，斜探头远场分辨力＞6dB；6.4试块6.4.1标准试块: CSK-ⅠA、CSK-ⅠB 该试块主要用于测定探伤仪、探头及系统性能，调校探头K值、前沿，调整时基线比例。

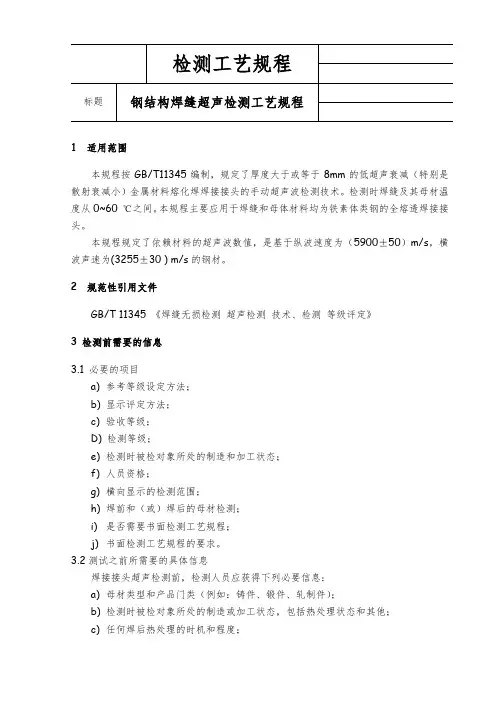

1 适用范围本规程按GB/T11345编制，规定了厚度大于或等于8mm的低超声衰减（特别是散射衰减小）金属材料熔化焊焊接接头的手动超声波检测技术。

检测时焊缝及其母材温度从0~60 ℃之间。

本规程主要应用于焊缝和母体材料均为铁素体类钢的全熔透焊接接头。

本规程规定了依赖材料的超声波数值，是基于纵波速度为（5900±50）m/s，横波声速为(3255±30 ) m/s的钢材。

2 规范性引用文件GB/T 11345 《焊缝无损检测超声检测技术、检测等级评定》3 检测前需要的信息3.1 必要的项目a) 参考等级设定方法；b) 显示评定方法；c) 验收等级；D) 检测等级；e) 检测时被检对象所处的制造和加工状态；f) 人员资格；g) 横向显示的检测范围；h) 焊前和（或）焊后的母材检测；i) 是否需要书面检测工艺规程；j) 书面检测工艺规程的要求。

3.2 测试之前所需要的具体信息焊接接头超声检测前，检测人员应获得下列必要信息：a) 母材类型和产品门类（例如：铸件、锻件、轧制件）；b) 检测时被检对象所处的制造或加工状态，包括热处理状态和其他；c) 任何焊后热处理的时机和程度；d) 坡口形式和尺寸；e) 表面状态要求；f) 焊接工艺规程或相关焊接工艺参数；g) 报告要求；h) 验收等级；i) 检测范围（包括横向显示的检测要求，如相关）；j) 检测等级；k) 人员资格等级；l) 发现不可验收显示后的纠正规程。

4 人员和设备4.1 人员资格实施检测的人员，应按GB/T 9445或合同各方同意的体系进行资格鉴定与认证，取得超声检测相关工业门类的资格等级证书，并由雇主或其他代理对起进行职位专业培训和操作授权。

从事焊缝检测人员应掌握焊缝超声检测通用知识，具有足够的焊缝超声检测经验，并掌握一定的材料和焊接基础知识。

4.2 设备4.2.1 宜选用按GB/T 5616或合同各方同意的体系取得认证或合格评定的超声检测仪，探头和试块。

附件2：钢结构检测技术人员现场操作考核一次性规定一、考核项目和检验方法考核项目：钢结构焊缝超声波探伤检测。

检测标准：GB/T 11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》。

二、试板规格试板厚度为16-30mm，长度（焊缝）：250-300mm;V型坡口，材质：Q235三、考核前的实施过程及仪器准备每个参加考核的各检测机构人员进行现场检测时需自行准备以下仪器设备：1、超声波探伤仪1台，应满足GB/T 11345-1989第5条要求的A型显示脉冲反射式探伤仪，仪器检定合格且处于有效期内（数字机、模拟机均可）。

2、根据试板厚度准备适合的探头，钢直尺或钢卷尺1把。

3、提前根据GB/T 11345-1989制作好各探头的距离-波幅曲线，并满足30mm板厚的直射法及一次反射法检测要求，表面补偿值统一设定为4dB。

四、检测准备本次能力比对采用GB/T11345-1989标准B级检验，合格级别为Ⅲ级，现场备有标中的CKS-ⅠB、RB-3试块提供使用，检测时间30分钟，报告时间15分钟，可以带该次检测使用的标准,可事先依据标准制作好距离-波幅曲线。

各位检测人员须分别携带需要的文具。

五、检测实施1、本次现场操作考核的试板共25件，板厚16mm-30mm, 焊缝长度250-300mm,每人在检测前随机抽取试板；2、考生应独立进行检测和报告编写；3、本次考试主要了解各检测实验人员的现场检测的实际能力，对于缺陷定量、定位要准确。

表1：试件编号焊缝4、依据GB∕T11345-1989和超声波检测操作细则对试样采用单面双侧进行检验，每块焊缝试样的检测时间不得超过30分钟；每个盲样1到3个缺陷不等。

5、试板焊缝缺陷的记录要求：需在示意图中标明缺陷的基本情况:0为焊缝的起始位置，X （X1，X2....）为0点至缺陷起点距离，L （L1，L2....）为缺陷长度,精确到1mm 。

表2： 试件编号焊缝缺陷X L XL 缺陷原始记录中需要记录每处缺陷距离焊缝边界的起始位置X （mm ）、缺陷长度L （mm ）、缺陷最大深度H （mm ）、缺陷最大反射波幅（dB ）。

钢结构焊接接头超声波检测作业指导书钢结构在建筑工程中广泛使用，而钢构件之间的焊接则是连接关键。

焊接质量的好坏直接影响到钢结构建筑的安全性和稳定性。

为确保焊接质量，超声波检测是一种非常有效的方法。

本文将详细介绍钢结构焊接接头超声波检测的作业指导书，以确保焊接质量。

一、超声波检测原理超声波检测是一种利用超声波的特性来检测工件中缺陷或杂质的一种检测技术。

当超声波从材料表面传播进入材料内部时，它会与材料中的缺陷反射或散射。

超声波检测器将波形转换成图像，显示需要检测的部位。

如果波形显示有缺陷，则说明超声波遇到了缺陷区域。

建议选用A、B扫描或C扫描方式进行检测。

在A、B扫描模式中，超声波探头在被测结构上扫描，工作时需要对照标准进行扫描。

在C扫描模式下，超声波探头在被测物体中进行扫描，然后光电管或CRT显示扫描在X-Y平面内的分布情况。

二、操作步骤1.检测设备选型应使用检测灵敏度好、抗干扰性能高的超声波检测仪。

2.检测人员的选择需要具备一定的技能和才能。

建议选用持证或有实践经验的人员进行检测。

3.检测表面的预处理检测时应确保被测部位表面干净、光滑，无影响测量的质料和气泡。

4.探头的选择根据被测部位和超声波检测需要，正确选择探头及角度。

5.超声波检测能量及参数的选择应根据被测材料的厚度及探头的频率，选择合适的检测能量和参数。

6.校准标准块校准前应先对所选探头进行空气校准，然后进行标准块的校准。

标准块应具有与被测材料相似的声速和材质。

7.检测作业在检测时，探头应与被测部位的表面垂直，探头面应与被检测材料表面紧密贴合。

在检测作业时，应具备抽检、全检、跳检等不同校验方法，严格按照规范、标准的数据记录方式和要求填写检测报告。

三、注意事项1.操作人员应持证或有实践经验；2.被测部位表面必须干净、光滑；3.探头选择合适，并严格校准探头；4.检测时应根据被测材料的厚度及探头的频率，选择合适的检测能量和参数；5.严格遵守规范、标准的数据记录方式和要求填写检测报告。

无损检测——超声波探伤检测实施细则1.1超声波检测的目的检测压力容器和钢结构焊缝的缺陷，并确定缺陷位置、尺寸、缺陷评定的一般方法及检测结果的等级评定。

1.2适用范围本方法适用于压力容器和钢结构焊缝缺陷的超声检测和检测结果的等级评定。

本方法适用于母材厚度为8～300mm的铁素体类钢全焊透熔化焊对接焊缝的超声检测。

本方法不适用于铸钢及奥氏体不锈钢焊缝；外径＜159mm的钢管对接焊缝；内径≤200mm的管座角焊缝及外径＜250mm和内外径之比＜80%的纵向焊缝检测。

1.3超声波检测依据标准a.JB4730-94 《压力容器无损检测》b.GB11345-89 《钢焊缝手工超声波探伤方法和探伤结果分级》1.4仪器设备A.探伤仪、探头及系统性能a.探伤仪采用A型脉冲反射式超声波探伤仪，其工作频率范围为1～5MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。

探伤仪应具有80dB 以上的连续可调衰减器，步进级每挡不大于2dB，其精度为任意相邻12dB误差在±1dB以内，最大累计误差不超过1dB。

水平线性误差不大于1%，垂直线性误差不大于5%。

其余指标应符合国家现行有效规范规定。

b. 探头(1) 超声检测常用探头有单直探头、单斜探头、双晶探头、水浸探头、可变角探头和聚焦探头等。

具体划分应符合国家现行有效规范规定。

(2) 晶片有效面积一般不应超过500mm2，且任一边长不应大于25mm。

(3)单斜探头声束轴线水平偏离角不应大于2°。

主声束垂直方向不应有明显的双峰。

c. 超声探伤仪和探头的系统性能(1) 在达到所探工件的最大检测声程时，其有效灵敏度余量应≥10dB。

(2) 仪器和探头的组合频率与公称频率误差不得大于±10%。

(3) 仪器和直探头组合的始脉冲宽度：对于频率为5MHz的探头，其占宽不得大于10mm；对于频率为 2.5MHz的探头，其占宽不得大于15mm。

(4) 直探头的远场分辨力应大于或等于30dB，斜探头的远场分辨力应大于或等于6dB。

1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-2013《钢结构超声波探伤及质量分级法》JG/T 203-2007《钢结构工程施工质量验收规范》GB 50205-20012 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T型接头和角接接头)的超声波探伤。

如母材厚度小于8mm且不小于4mm，则按照标准JG/T 203-2007进行超声波探伤。

3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。

除另有约定外，超声检测仪宜符合下列要求：3.1.1 温度的稳定性：环境温度变化5℃，信号的幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。

3.1.2 显示的稳定性：频率增加约1Hz，信号幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。

3.1.3 水平线性的偏差不大于全屏宽度的±2%。

3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。

3.2 系统性能测试至少在每次检测前，应按JB/T9214推荐的方法，对超声检测系统工作进行性能试。

除另有约定外系统性能宜符合下列要求：3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm；3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o；3.2.3 灵敏度余量、分辨力和盲区，视实际应用需要而定。

系统性能的测试项目、时机、周期及其性能要求，应在书面检测工艺规程中予以详细规定。

3.3 探头3.3.1 检测频率应在2MHz～5MHz范围内，同时应遵照验收等级要求选择合适的频率。

1总则1.1适用范围本实施细则依据GB/T11345 - 89”钢焊缝手工超声波探伤方法和探伤结果的分级” 编制，适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验。

不适用于铸钢、奥氏体不锈钢焊缝，外径小于159mm的钢管对接焊缝，内径小于等于200mm的管座角焊缝及外径小于250mm和内外径比小于80%的纵向焊缝。

1.2检测人员1.2.1从事焊缝探伤的检验人员必须掌握超声波的基础技术，具有足够的焊缝超声波探伤经验，并掌握一定的材料、焊接基础知识。

1.2.2焊缝超声检验人员应按有关规程或技术条件的规定经严格的培训和考核，并持有相应项目的上岗证，从事相对应考核项目的检验工作。

1.3本实施细则不涉及抽样方法及验收标准，需要时应根据设计图纸或相应的验收规范等技术文件制定专用的工艺，明确具体的抽样方法及验收标准。

1.4必要时应根据具体的检测对象，针对具体的接头型式、板厚等编制工艺卡。

2探伤仪、探头及系统性能要求2.1探伤仪：使用A型显示脉冲反射式探伤仪，其工作频率范围应为1〜5MHz,探伤仪应配备衰减器或增益控制器，其精度为任意相邻12dB误差在±1dB内，步进级每档不大于2dB,总调节量应大于60dB,水平线性误差不大于1%,垂直线性误差不大于5%。

2.2探头2.2.1探头应有晶片尺寸、K值或折射角度、入射点刻度、型号、厂家等标志。

2.2.2晶片的有效面积不应超过500mm2,且任一边长不大于25mm。

2.2.3声束轴线水平偏离角应不大于2°2.2.4探头主声束垂直方向的偏离，不应有明显的双峰。

2.2.5斜探头的公称折射角6为45°、60°、70°或K值为1. 0、1.5、2. 0、2. 5, 折射角的实测值与公称值的偏差应不大于2°（K值偏差不应超过±0.1）。

如受工件几何形状或探伤面曲率等限制也可选用其它公称角度/K值的探头。

1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-2013《钢结构超声波探伤及质量分级法》JG/T 203-2007《钢结构工程施工质量验收规范》GB 50205-20012 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T型接头和角接接头)的超声波探伤。

如母材厚度小于8mm且不小于4mm，则按照标准JG/T 203-2007进行超声波探伤。

3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。

除另有约定外，超声检测仪宜符合下列要求：3.1.1 温度的稳定性：环境温度变化5℃，信号的幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。

3.1.2 显示的稳定性：频率增加约1Hz，信号幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。

3.1.3 水平线性的偏差不大于全屏宽度的±2%。

3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。

3.2 系统性能测试至少在每次检测前，应按JB/T9214推荐的方法，对超声检测系统工作进行性能试。

除另有约定外系统性能宜符合下列要求：3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm；3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o；3.2.3 灵敏度余量、分辨力和盲区，视实际应用需要而定。

系统性能的测试项目、时机、周期及其性能要求，应在书面检测工艺规程中予以详细规定。

3.3 探头3.3.1 检测频率应在2MHz～5MHz范围内，同时应遵照验收等级要求选择合适的频率。

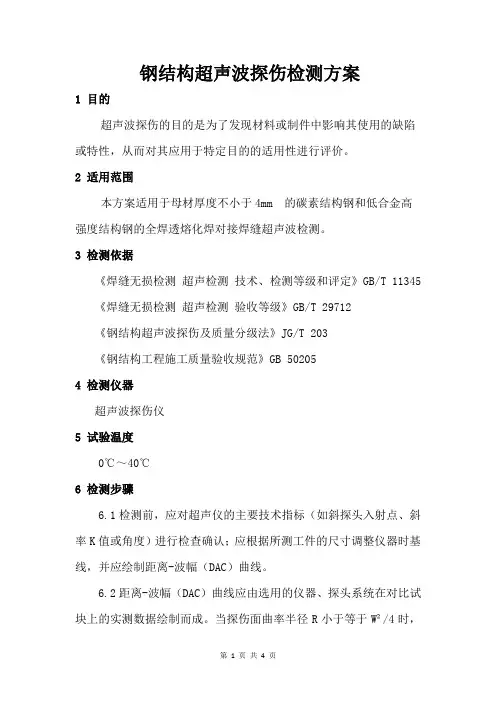

钢结构超声波探伤检测方案1 目的超声波探伤的目的是为了发现材料或制件中影响其使用的缺陷或特性，从而对其应用于特定目的的适用性进行评价。

2 适用范围本方案适用于母材厚度不小于4mm 的碳素结构钢和低合金高强度结构钢的全焊透熔化焊对接焊缝超声波检测。

3 检测依据《焊缝无损检测超声检测技术、检测等级和评定》GB/T 11345 《焊缝无损检测超声检测验收等级》GB/T 29712《钢结构超声波探伤及质量分级法》JG/T 203《钢结构工程施工质量验收规范》GB 502054 检测仪器超声波探伤仪5 试验温度0℃～40℃6 检测步骤6.1检测前，应对超声仪的主要技术指标（如斜探头入射点、斜率K值或角度）进行检查确认；应根据所测工件的尺寸调整仪器时基线，并应绘制距离-波幅（DAC）曲线。

6.2距离-波幅（DAC）曲线应由选用的仪器、探头系统在对比试块上的实测数据绘制而成。

当探伤面曲率半径R小于等于W²/4时，距离-波幅（DAC）曲线的绘制应在曲面对比试块上进行。

距离-波幅（DAC）曲线的绘制应符合GB/T 29712-2013《焊缝无损检测超声检测验收等级》要求。

6.3超声波检测应包括谈侧面的修整、涂抹耦合剂、探伤作业、缺陷的评定等步骤。

6.4检测前应对探测面进行修整或打磨，清楚焊接飞溅、油垢及其他杂质，表面粗糙度不应大于 6.3μm。

当采用一次反射或串列式扫查检测时，一侧修整或打磨区域宽度应大于 2.5Kδ；当采用直射检测时，一侧修整或打磨区域宽度应大于1.5 Kδ。

6.5应根据工件的不同厚度选择仪器时基线水平、深度或声程的调节。

当探伤面为平面或曲率半径R大于W²/4时，可在对比试块上进行时基线的调节；当探伤面曲率半径R小于W²/4时，探头楔块应磨成与工件曲面相吻合的形状，反射体的布置可参照对比试块确定，试块宽度应按下式进行计算：b≥2λs/De （6.5）式中：b—试块宽度（mm）；λ—波长（mm）；S—声程（mm）；De—声源有效直径（mm）。

*公司钢构作业指导书建筑钢结构焊缝超声波探伤文件编号：版本号：编制：批准：生效日期：建筑钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。

2. 适用范围适用于母材厚度不小于4mm的碳素钢和低合金钢的钢板对接、T型接头、电渣焊接头；适用于母材壁厚不小于3.5mm，管径不于小48mm的螺栓球节点杆件与锥头或封板对接；适用于母材壁度不小于4mm，球径不小于120mm，管径不小于60 mm的焊接空心球及球管焊缝；适用于母材壁厚不小于6mm、支管管径不于小89mm、局部两面角夹不小于30°、支管壁厚外径比小于13%的圆管相贯接节点碳素钢和低合金钢焊接接头焊。

3. 检测依据GB 50205-2001钢结构工程施工质量验收规范JGJ7-2010空间网格结构技术规程JGJ81-2002建筑钢结构焊接技术规程GB 50661-2011 钢结构焊接规范JG/T203-2007钢结构超声波探伤及质量分级法GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4．检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。

通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。

5．人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。

超声检验人员的视力应每年检查一次，校正视力不得低于1.0。

6．检测器材6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性偏差不大于±2%，垂直线性偏差不大于±3%。

1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-2013《钢结构超声波探伤及质量分级法》JG/T 203-2007《钢结构工程施工质量验收规范》GB 50205-20012 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T型接头和角接接头)的超声波探伤。

如母材厚度小于8mm且不小于4mm，则按照标准JG/T 203-2007进行超声波探伤。

3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。

除另有约定外，超声检测仪宜符合下列要求：3.1.1 温度的稳定性：环境温度变化5℃，信号的幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。

3.1.2 显示的稳定性：频率增加约1Hz，信号幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。

3.1.3 水平线性的偏差不大于全屏宽度的±2%。

3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。

3.2 系统性能测试至少在每次检测前，应按JB/T9214推荐的方法，对超声检测系统工作进行性能试。

除另有约定外系统性能宜符合下列要求：3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm；3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o；3.2.3 灵敏度余量、分辨力和盲区，视实际应用需要而定。

系统性能的测试项目、时机、周期及其性能要求，应在书面检测工艺规程中予以详细规定。

3.3 探头3.3.1 检测频率应在2MHz～5MHz范围内，同时应遵照验收等级要求选择合适的频率。

焊缝超声波检测规程1 目的1.1本规程是为了准确地检出焊缝、热影响区和邻近母材中各种缺陷，以及对缺陷大小、性质等级评定而编制。

1.2实施本规程采用A型脉冲反射式超声波探伤仪，手工探头接触法进行探伤，探伤时可采用斜探头法，也可采用直探头法，还可以两种方法都采用，具体根椐结构焊缝而定。

2参考标准JGJ81-2002 建筑钢结构焊接规程GB11345-89 焊缝手工超声波探伤方法和探伤结果分级GB/T3323-2005 金属熔化焊对接接头射线照相和探伤结果分级JB/T4730.3 承压设备无损检测GB/T2694 输电线路铁塔制造技术条件3超声检测人员3.1从事焊缝检测的检验人员，必须掌握超声波检测的基础知识，具有足够的焊缝超声波检测经验，同时还必须掌握一定的金属材料和焊接基础知识。

3.2焊缝超声波检测人员应按有关规程或技术条件经过严格培训和考核，并持有中国机械工程学会无损检测学会(或同等机构)颁发的II 级以上资格证书。

4检测设备4.1 超声波探伤仪4.1.1超声波探伤仪由计量部门检定有效方可使用。

4.1.2使用A型脉冲反射式超声波探伤仪，波型应清晰，仪器应同时具备单、双探头的工作能力，并配有能连续工作不小于6小时的电池，荧光屏附有标定距离和波幅的永久性方格刻度，并配有制作参考曲线的透明幕板。

4.1.3探伤仪工作频率范围至少为1~6MHz，并配有衰减器或增益控制器，总调节量应大于60dB，步进级每档不大于2dB，在不小于60dB范围内其精度为不大于±1dB，水平线性误差不大于1％，垂直线性误差不大于5%。

当外接电压拨动15%时，仪器的电压波动值应维持在±2V 范围内。

仪器与探头的组合在接收IIW标准试块上半径为100mm曲面的反射波时，其回波高度达到荧光屏满刻度的3/4的情况下，储备的灵敏度余量至少应为40dB。

4.1.4超声波探伤仪的使用环境温度应在50℃～-20℃，或按照仪器说明书的要求进行。

检验细则钢结构焊缝超声波无损检测2010-08-20 发布2010-08-23 实施淮安市产品质量监督检验所发布前言本细则旨在规范钢结构焊缝超声波无损检测监督检验行为。

本细则制定主要依据GB50205－2001《钢结构工程质量验收规范》及工程图纸明示质量要求本细则规定了钢结构焊缝超声波无损检测监督检验流程中的抽样规则及判定原则；若企业有明示质量承诺时，则按企业质量承诺进行考核。

本细则由淮安市产品质量监督检验所起草。

本细则主要起草人：王文浩检验细则1、适用范围钢结构无损检测有严格的时间性，这里仅以焊接接头进行无损探伤的先决条件为例：1、必须经焊接检验人员的外观检查合格后，由检验员按该工件相关焊缝的检查比例填写抽样单。

2、必须在设计规定的焊接时效后进行，通常规定低合金钢结构钢焊缝在焊接后24h后开展探伤检查。

3、必须考虑焊后热处理对焊缝已存在允许应力、缺陷的影响。

钢结构无损检测就施工过程而言，可分为工厂制作阶段的探伤检测和现场安装阶段的探伤检测。

具体实施有：1、钢材GB50205－2001《钢结构工程质量验收规范》规定以下情况必须进行复验，复验项目参照合同规定的质量合格证，超声波探伤是复验的内容之一：（1）国外进口钢材；（2）钢材混批；（3）板厚等于或大于40mm，且设计有方向性能要求的厚板；（4）建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；（5）设计有复验要求的钢材；（6）对质量有疑义的钢材。

2、焊接球焊接球焊缝应进行超声波探伤检查，检察按每一规格数量的5％进行抽查，且不应少于3个。

3、钢结构焊接工程（1）设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤。

（2）焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相关线焊缝，应进行超声波探伤。

（3）钢结构中一、二级焊缝质量等级的检查比例和焊缝质量验收等级按《钢结构工程质量验收规范》GB50205-2001中的表6的要求：2、检验依据《钢结构工程质量验收规范》GB50205-20013、检验项目一、二级焊缝质量等级及缺陷分类《钢结构工程质量验收规范》GB50205-2001中的表6的要求：4、抽样现场抽取20%的焊缝进行检验注：（1）对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200m，当焊缝长度不足200mm时应对整条焊缝进行探伤；对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并不少于1条焊缝。

钢构作业指导书建筑钢结构焊缝超声波探伤文件编号：版本号：编制：批准：生效日期：建筑钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。

2. 适用范围适用于母材厚度不小于4mm的碳素钢和低合金钢的钢板对接、T型接头、电渣焊接头；适用于母材壁厚不小于3.5mm，管径不于小48mm的螺栓球节点杆件与锥头或封板对接；适用于母材壁度不小于4mm，球径不小于120mm，管径不小于60 mm的焊接空心球及球管焊缝；适用于母材壁厚不小于6mm、支管管径不于小89mm、局部两面角夹不小于30°、支管壁厚外径比小于13%的圆管相贯接节点碳素钢和低合金钢焊接接头焊。

3. 检测依据GB 50205-2001钢结构工程施工质量验收规范JGJ7-2010空间网格结构技术规程JGJ81-2002建筑钢结构焊接技术规程GB 50661-2011 钢结构焊接规范JG/T203-2007钢结构超声波探伤及质量分级法GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4．检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。

通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。

5．人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。

超声检验人员的视力应每年检查一次，校正视力不得低于1.0。

6．检测器材6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性偏差不大于±2%，垂直线性偏差不大于±3%。

(新标准修改版)钢结构焊缝超声波检测实施细则1 引用标准《无损检测人员资格鉴定与认证》GB/T 9445-2008《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013《焊缝无损检测超声检测验收等级》GB/T 29712-20132 适用范围本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T 型接头和角接接头)的超声波探伤。

3 主要仪器设备3.1 超声检测仪器应定期进行性能测试。

除另有约定外，超声检测仪宜符合下列要求：3.1.1 温度的稳定性：环境温度变化5℃，信号的幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。

3.1.2 显示的稳定性：频率增加约1Hz，信号幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。

3.1.3 水平线性的偏差不大于全屏宽度的±2%。

3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。

3.2 系统性能测试至少在每次检测前，应按JB/T9214推荐的方法，对超声检测系统工作进行性能测试。

除另有约定外系统性能宜符合下列要求：3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm；3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o；3.2.3 灵敏度余量、分辨力和盲区，视实际应用需要而定。

系统性能的测试项目、时机、周期及其性能要求，应在书面检测工艺规程中予以详细规定。

3.3 探头3.3.1 检测频率应在2MHz～5MHz范围内，同时应遵照验收等级要求选择合适的频率。

当被检对象的衰减系数高于该类材料的平均衰减系数时，可选择1MHz左右的检查频率。

3.3.2 当检测采用横波且所用技术需要超声从底面反射时，应注意保证声束与底面反射面法线的夹角在35°至70°之间。

*公司钢构作业指导书铁路桥梁钢结构焊缝超声波探伤文件编号：版本号：编制：批准：生效日期：铁路桥梁钢结构焊缝超声波探伤实施细则1. 目的为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。

2. 适用范围适用于母材厚度为10～80mm的碳素钢和低合金钢的钢板对接、T型接头、角接头焊缝。

3. 检测依据TB10212-2009铁路钢桥制造规范GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定4．检验方法概述超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。

通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。

5．人员要求所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。

超声检验人员的视力应每年检查一次，校正视力不得低于1.0。

6．检测器材6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性误差不大于1%，垂直线性误差不大于5%。

6.2探头：晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm；单斜探头声束轴线水平偏离角不应大于2°；主声束垂直方向上不应有明显双峰；折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过士0. 1)，前沿距离的偏差应不大于1mm。

6.3仪器和探头系统性能：系统有效灵敏度必须大于评定灵敏度10dB以上；直探头远场分辨力≥30dB，斜探头远场分辨力＞6dB；6.4试块6.4.1标准试块: CSK-ⅠA、 CSK-ⅠB 该试块主要用于测定探伤仪、探头及系统性能，调校探头K值、前沿，调整时基线比例。

钢结构焊接接头超声波检测作业指导书钢结构焊接接头超声波检测作业指导书一、前言钢结构焊接接头超声波检测是保证钢结构工程安全性的重要手段之一。

本作业指导书旨在为从事钢结构焊接接头超声波检测的技术人员提供指导，确保检测工作的质量和准确性。

二、检测前准备1. 检测仪器的准备：准备好超声波探头、超声波测厚仪、底片、尺子等设备。

2. 检测环境的准备：检测现场应保持干燥清洁，并避免太阳直射。

3. 检测人员的准备：检测人员应该熟悉相关规范，并接受培训以获取足够的专业技能。

三、检测步骤1. 准备工作：先检查接头表面是否有污染、气孔和裂缝等缺陷，清除其表面污垢，以保证有效的检测。

2. 超声波探头设置：根据被测件的厚度和形状确定超声波探头的类型、频率、阵列大小等参数。

3. 超声波探头移动：将超声波探头移动到需要检测的位置上，方向垂直被测件，确保钢结构焊缝全面覆盖。

4. 检测信号的调整：根据实际情况调整超声波探头的检测灵敏度和增益、射束角度等参数。

5. 记录检测结果：将检测结果记录在底片上，记录的信息应包括被检部位、焊缝种类、探头类型以及反射信号和其他相关信息。

6. 做好保护措施：检测结束后，对接头进行保护，以避免其受到降低强度的损害。

四、处理检测结果1. 对检测结果进行评价：根据相关规范和标准进行评价，并鉴别焊缝中的所有缺陷。

2. 判断缺陷的尺寸和位置：根据反射信号的强度和回声的位置判断缺陷的尺寸和位置。

同时，也需要根据不同的构件及其设计要求来判断缺陷的可接受性和处置措施。

3. 处理和归档检测记录：按照规定进行处理和归档检测记录，以备将来参考和复查使用。

五、安全措施1. 工作时，应穿戴好防护鞋、手套和安全帽等防护用品。

2. 检测过程中，应保持清醒和专注，防止因疲劳的原因导致差错。

3. 检测过程中，不能吸烟或吃东西，以免影响检测准确性。

4. 超声波探头的使用应符合规定，防止超声波照射对人员造成伤害。

六、总结钢结构焊接接头超声波检测是确保钢结构工程安全性的重要手段之一，要求检测人员具备足够的专业技能和经验。

1.1钢结构焊接质量无损检测依据《钢结构工程施工质量验收规范》GB50205-2020及《钢结构超声波探伤及质量分级法》JG/T203-2007规定，采用超声波法对焊缝内部进行探伤检测，设计质量等级为一级的焊缝探伤比例为100%,设计质量等级为二级的焊缝探伤比例为20%。

1.1.1检测区域的选择⑴超声波检测应在焊缝及探伤表面经外观检查合格后方可进行，应划好检测区域，标出检测区段编号。

⑵检测区域的宽度应是焊缝本身再加上焊缝两侧各相当于母材厚度30%的一般区域，这区域最小10mm，最大20mm。

⑶接头移动区应清除焊接飞溅、铁屑、油垢及其它外部杂质。

探伤区域表面应平整光滑，便于探头的自由扫查，其表面粗糙度不应超过6.3um，必要时进行打磨。

a、采用一次反射法或串列式扫查探伤时，探头移动区应大于2.56k，（其中，§为板厚，k为探头值）；b、采用直射法探伤时，探头移动区应大于1.256k。

⑷去除余高的焊接，应将余高打磨到与临邻近母材平齐。

保留余高焊缝，如焊缝表面有咬边，较大的隆起和凹陷等也应进行适当修磨，并做圆滑过渡以免影响检测结果的评定。

1.1.2检测频率检测频率f一般在2-5MHz的范围内选择，推荐选用2〜2.5MHz的频率检测，特殊情况下，可选用低于2MHz或高于2.5MHz的检测频率，但必须保证系统灵敏度的要求。

1.1.3仪器、试块、耦合剂、探头1、仪器：CTS-9002+型超声波探伤仪、PXUT-300C型超声波探伤仪2、试块：CSK-IA试块、RB-2试块、CSKTCj试块3、耦合剂应选用适当的液体或模糊状物作耦合剂。

耦合剂应具备有良好透声性和适宜流动性，不应对材料和人体有损伤作用。

同时应便于检测后清理。

典型耦合剂为水、机油、甘油和浆糊。

在试块上调节仪器和产品检测应采用相同的耦合剂。

4、探头：斜探头：频率为2.5-5MHz，前沿为10-20mm，晶片尺寸为6X6、9X9、13X13(mm)；直探头：频率为2.5-5MHz，直径为14或20mm。
