变压器电压比计算公式

变压器的工作原理公式变压器是一种常见的电气设备，它能够将交流电压从一种电压变成另一种电压。

变压器的工作原理是基于电磁感应的原理，通过磁场的变化来实现电压的变换。

在变压器中，有一个主要的原件——铁芯，它能够集中磁场，并且通过它的变化来实现电压的变化。

变压器的工作原理可以用以下公式来描述：V1/N1 = V2/N2。

其中，V1和V2分别代表输入端和输出端的电压，N1和N2分别代表输入端和输出端的匝数。

这个公式表明了输入端和输出端电压与匝数的关系，也就是变压器的工作原理。

当输入端的电压加到变压器的原边上时，原边的匝数N1会产生一个磁场，这个磁场会穿过整个铁芯，并且感应到次级线圈上，从而产生次级线圈上的感应电动势，这个感应电动势就是V2。

根据法拉第电磁感应定律，感应电动势与匝数的比值是一个常数，也就是V1/N1 = V2/N2。

在实际应用中，变压器的工作原理公式可以帮助我们计算输入端和输出端的电压比值，从而确定变压器的变压比。

通过调整输入端和输出端的匝数，我们可以实现不同的电压变换，从而满足不同电气设备的电压需求。

除了电压变换，变压器还可以实现电流的变换。

根据功率守恒定律，输入端和输出端的功率相等，所以输入端和输出端的电流与电压之间也有一定的关系。

通过变压器的工作原理公式，我们也可以计算出输入端和输出端的电流比值，从而实现电流的变换。

总之，变压器的工作原理公式是描述变压器工作原理的重要工具，它能够帮助我们理解变压器的电压变换和电流变换原理，为变压器的设计和应用提供了重要的理论基础。

通过深入理解变压器的工作原理公式，我们可以更好地应用变压器，满足不同电气设备的电压和电流需求，从而为电气系统的稳定运行提供保障。

变压器计算公式已知变压器容量,求其各电压等级侧额定电流ﻫ口诀ａ :ﻫ容量除以电压值,其商乘六除以十。

说明：适用于任何电压等级。

ﻫ在日常工作中,有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化,则可推导出计算各电压等级侧额定电流的口诀:ﻫ容量系数相乘求。

ﻫ已知变压器容量，速算其一、二次保护熔断体(俗称保险丝）的电流值。

口诀b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

ﻫ说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

ﻫ已知三相电动机容量，求其额定电流口诀（ｃ)：容量除以千伏数，商乘系数点七六。

ﻫ说明：(１）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的,即电压千伏数不一样,去除以相同的容量,所得“商数”显然不相同,不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算2２0、３８0、６60、3.6ｋＶ电压等级电动机的额定电流专用计算口诀,用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化,ﻫ省去了容量除以千伏数，商数再乘系数0.７６。

三相二百二电机，千瓦三点五安培。

常用三百八电机,一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

ﻫ高压三千伏电机,四个千瓦一安培。

ﻫ高压六千伏电机,八个千瓦一安培。

ﻫ（2）口诀c 使用时,容量单位为ｋW，电压单位为kV，电流单位为A，此点一定要注意。

（3)口诀ｃ中系数0.7６是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0．85，效率不0.9,此两个数值比较适用于几十千瓦以上的电动机,对常用的1０kＷ以下电动机则显得大些。

这就得使用口诀ｃ计算出的电动机额定电流与电动机铭牌上标注的数值有误差,此误差对10ｋＷ以下电动机按额定电流先开关、接触器、导线等影响很小。

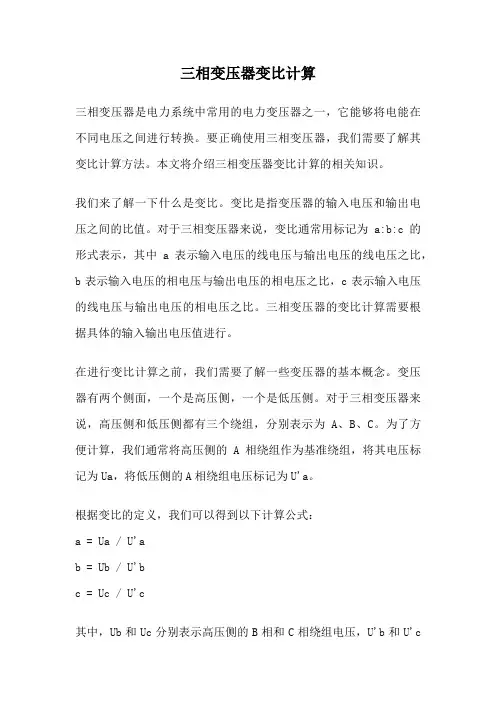

三相变压器变比计算三相变压器是电力系统中常用的电力变压器之一，它能够将电能在不同电压之间进行转换。

要正确使用三相变压器，我们需要了解其变比计算方法。

本文将介绍三相变压器变比计算的相关知识。

我们来了解一下什么是变比。

变比是指变压器的输入电压和输出电压之间的比值。

对于三相变压器来说，变比通常用标记为a:b:c的形式表示，其中a表示输入电压的线电压与输出电压的线电压之比，b表示输入电压的相电压与输出电压的相电压之比，c表示输入电压的线电压与输出电压的相电压之比。

三相变压器的变比计算需要根据具体的输入输出电压值进行。

在进行变比计算之前，我们需要了解一些变压器的基本概念。

变压器有两个侧面，一个是高压侧，一个是低压侧。

对于三相变压器来说，高压侧和低压侧都有三个绕组，分别表示为A、B、C。

为了方便计算，我们通常将高压侧的A相绕组作为基准绕组，将其电压标记为Ua，将低压侧的A相绕组电压标记为U'a。

根据变比的定义，我们可以得到以下计算公式：a = Ua / U'ab = Ub / U'bc = Uc / U'c其中，Ub和Uc分别表示高压侧的B相和C相绕组电压，U'b和U'c分别表示低压侧的B相和C相绕组电压。

在实际计算中，我们通常已知输入输出电压的线电压或相电压值，根据具体情况选择相应的计算公式进行计算。

在计算之前，需要确保输入输出电压的电压类型和相序一致，否则计算结果可能会产生误差。

除了计算变比之外，我们还可以通过变比计算来确定变压器的额定容量。

变压器的额定容量是指变压器能够持续供应的功率，它与变比之间存在一定的关系。

通常情况下，变压器的额定容量与高压侧和低压侧的额定电流有关。

根据电流的计算公式，我们可以得到以下关系：S = √3 * U * I其中，S表示变压器的额定容量，U表示变压器的额定电压，I表示变压器的额定电流。

通过对变压器的变比计算，我们可以更好地理解和应用三相变压器。

变压器档位调整电压计算公式以变压器档位调整电压计算公式为标题的文章一、引言变压器是电力系统中常见的电力设备之一，用于将高压电能转换为低压电能，以满足不同用户的需求。

在实际应用中，为了适应不同负载的电压需求，需要调整变压器的输出电压。

而变压器档位调整电压的计算公式就是用来帮助我们进行这一计算的工具。

变压器档位调整电压计算公式是根据变压器的变压比、输入电压和输出电压之间的关系推导出来的。

假设变压器的变压比为K，输入电压为U1，输出电压为U2，则可以使用以下公式来计算变压器档位调整电压：U2 = U1 / K根据这个公式，我们可以通过已知的变压比和输入电压来计算出所需的输出电压。

这个公式的推导过程比较简单，我们可以通过变压器的工作原理和基本电路知识来理解。

三、应用举例为了更好地理解变压器档位调整电压计算公式的应用，下面举例说明。

假设有一个变压器的变压比为10，输入电压为220V，我们需要计算输出电压。

根据公式，可以进行如下计算：U2 = 220V / 10 = 22V通过计算，我们可以得到输出电压为22V。

这样，我们就可以根据需要调整变压器的输出电压。

四、注意事项在使用变压器档位调整电压计算公式时，需要注意以下几点：1. 变压比是变压器的重要参数，需要根据实际情况进行选择和确定。

变压比越大，输出电压越低；变压比越小，输出电压越高。

2. 输入电压和输出电压的单位要统一，通常为伏特（V）。

3. 计算结果应进行合理性检查，确保输出电压满足实际需求。

4. 在实际应用中，变压器的档位调整电压还可能受到其他因素的影响，如负载情况、线路阻抗等，需要进行综合考虑。

五、总结变压器档位调整电压计算公式是帮助我们计算变压器输出电压的重要工具。

通过这个公式，我们可以根据变压比和输入电压来计算所需的输出电压，以满足不同负载的电压需求。

在使用这个公式时，我们需要注意变压比的选择和单位的统一，并进行合理性检查。

同时，还需要考虑其他因素对档位调整电压的影响。

变压器计算公式
变压器计算公式是指根据变压器的输入电压、输出电压和变压器的额定容量，来计算其主要参数的公式。

双反星变压器是一种将三相电压进行转换的变压器，它有两个绕组，一个为主绕组，用来连接电源，另一个为副绕组，用来输出电压。

对于双反星变压器，其计算公式主要包括绕组匝数计算、绕组电流计算和变压比计算三个部分。

下面将分别介绍这三个计算公式。

1.绕组匝数计算公式：
主绕组匝数(Np)和副绕组匝数(Ns)之间的关系可以用变压比(K)来表示，变压比是指副绕组匝数和主绕组匝数之间的比值，记作K=Ns/Np。

如果已知变压比(K)和主绕组匝数(Np)，可以通过以下公式来计算副绕组匝数(Ns)：
Ns=K*Np
2.绕组电流计算公式：
在双反星变压器中，主绕组电流(Ip)和副绕组电流(Is)之间的关系可以用变压比(K)来表示，主副绕组电流之间的比值等于变压比，即
K=Ip/Is。

如果已知主绕组电流(Ip)和变压比(K)，可以通过以下公式来计算副绕组电流(Is)：
Is=Ip/K
3.变压比计算公式：
变压比(K)是双反星变压器中一个非常重要的参数，它是指副绕组匝数(Ns)和主绕组匝数(Np)之间的比值，也可以用主绕组电压(Vp)和副绕组电压(Vs)之间的比值来表示，记作K=Vs/Vp。

如果已知主绕组电压(Vp)和副绕组电压(Vs)，可以通过以下公式来计算变压比(K)：
K=Vs/Vp
通过以上三个计算公式，可以根据已知参数计算出双反星变压器的相关参数。

这些参数的计算对于设计和使用双反星变压器都是非常重要的，可以帮助工程师更好地进行电气设计和计算。

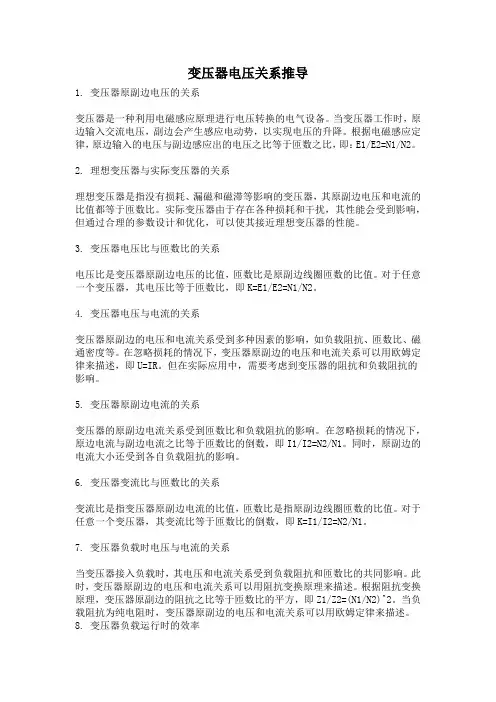

变压器电压关系推导1. 变压器原副边电压的关系变压器是一种利用电磁感应原理进行电压转换的电气设备。

当变压器工作时，原边输入交流电压，副边会产生感应电动势，以实现电压的升降。

根据电磁感应定律，原边输入的电压与副边感应出的电压之比等于匝数之比，即：E1/E2=N1/N2。

2. 理想变压器与实际变压器的关系理想变压器是指没有损耗、漏磁和磁滞等影响的变压器，其原副边电压和电流的比值都等于匝数比。

实际变压器由于存在各种损耗和干扰，其性能会受到影响，但通过合理的参数设计和优化，可以使其接近理想变压器的性能。

3. 变压器电压比与匝数比的关系电压比是变压器原副边电压的比值，匝数比是原副边线圈匝数的比值。

对于任意一个变压器，其电压比等于匝数比，即K=E1/E2=N1/N2。

4. 变压器电压与电流的关系变压器原副边的电压和电流关系受到多种因素的影响，如负载阻抗、匝数比、磁通密度等。

在忽略损耗的情况下，变压器原副边的电压和电流关系可以用欧姆定律来描述，即U=IR。

但在实际应用中，需要考虑到变压器的阻抗和负载阻抗的影响。

5. 变压器原副边电流的关系变压器的原副边电流关系受到匝数比和负载阻抗的影响。

在忽略损耗的情况下，原边电流与副边电流之比等于匝数比的倒数，即I1/I2=N2/N1。

同时，原副边的电流大小还受到各自负载阻抗的影响。

6. 变压器变流比与匝数比的关系变流比是指变压器原副边电流的比值，匝数比是指原副边线圈匝数的比值。

对于任意一个变压器，其变流比等于匝数比的倒数，即K=I1/I2=N2/N1。

7. 变压器负载时电压与电流的关系当变压器接入负载时，其电压和电流关系受到负载阻抗和匝数比的共同影响。

此时，变压器原副边的电压和电流关系可以用阻抗变换原理来描述。

根据阻抗变换原理，变压器原副边的阻抗之比等于匝数比的平方，即Z1/Z2=(N1/N2)^2。

当负载阻抗为纯电阻时，变压器原副边的电压和电流关系可以用欧姆定律来描述。

小型变压器计算公式一、引言小型变压器是一种常见的电力设备，用于将电能从一个电路传递到另一个电路，通过改变电压和电流的比例来实现。

为了正确设计和选择小型变压器，需要了解变压器的计算公式。

本文将介绍小型变压器的计算公式及其应用。

二、变压器的基本原理变压器是由两个或多个线圈（称为原线圈和副线圈）共享相同的磁路而构成的。

当原线圈中的电流变化时，将在磁路中产生磁通量。

这个磁通量通过副线圈，根据法拉第电磁感应定律，将在副线圈中产生电动势，从而产生电压和电流。

变压器的基本原理可以用以下公式表示：V1/N1 = V2/N2其中，V1和V2分别代表原线圈和副线圈的电压，N1和N2分别代表原线圈和副线圈的匝数。

三、变压器的额定容量计算变压器的额定容量表示变压器所能传递的最大功率。

额定容量的计算公式如下：S = V1 × I1 = V2 × I2其中，S代表额定容量，V1和V2代表原线圈和副线圈的电压，I1和I2代表原线圈和副线圈的电流。

四、变压器的磁通密度计算变压器的磁通密度是指通过变压器磁路的磁通量与磁路截面积的比值。

磁通密度的计算公式如下：B = Ф/A其中，B代表磁通密度，Ф代表磁通量，A代表磁路截面积。

五、变压器的短路阻抗计算变压器的短路阻抗表示变压器在短路状态下的阻抗大小。

短路阻抗的计算公式如下：Z = (V1 - V2)/(Isc × 100)其中，Z代表短路阻抗，V1和V2代表变压器的电压，Isc代表短路电流。

六、变压器的效率计算变压器的效率表示变压器的输出功率与输入功率之比。

效率的计算公式如下：η = (Po/Pi) × 100%其中，η代表效率，Po代表输出功率，Pi代表输入功率。

七、变压器的温升计算变压器的温升是指变压器在运行过程中由于电流通过线圈而产生的热量导致变压器温度升高的现象。

温升的计算公式如下：ΔT = R × I^2 × t其中，ΔT代表温升，R代表线圈的电阻，I代表电流，t代表时间。

电力变压器参数计算一、前言电力变压器作为电力系统中的重要组成部分，具有重大的意义。

它通过改变电压的大小和形式，实现了电力的传输、分配和使用。

因此，我们需要对电力变压器的参数进行计算，以保证电力系统的正常运行。

二、电力变压器的基本参数电力变压器的基本参数包括变比、电压比、额定功率、短路阻抗等，下面我们逐一介绍。

2.1 变比变比是指变压器的高压绕组电压与低压绕组电压之比。

变比通常有两种表示方法，一种是实数表示，另一种是符号表示。

实数变比通常表示为K，其定义为：$$K = \\frac{V_{h}}{V_{l}}$$符号变比通常表示为a:b，其定义为：$$a:b = \\frac{V_{h}}{V_{l}}$$其中，a表示高压绕组的匝数，b表示低压绕组的匝数。

2.2 电压比电压比是指变压器输入电压与输出电压之比。

电压比的计算非常简单，其定义为：$$K_{V} = \\frac{V_{1}}{V_{2}}$$其中，V1表示高压侧电压，V2表示低压侧电压。

2.3 额定功率额定功率是指变压器的额定输出功率。

在国家标准中，额定功率通常是指变压器额定输出电压和额定输出电流的积，即：S n=V2n I2n其中，V2n和I2n分别表示变压器的额定输出电压和额定输出电流。

2.4 短路阻抗短路阻抗是指变压器在短路状态下，高压绕组与低压绕组之间的等效电阻。

短路阻抗越大，表示变压器的电力传输能力越强。

三、电力变压器参数计算方法3.1 变比计算方法实数变比和符号变比的计算方法是不同的。

3.1.1 实数变比的计算方法实数变比的计算方法非常简单，其计算公式为：$$K = \\frac{N_{h}}{N_{l}} = \\frac{V_{h}}{V_{l}}$$其中，Nh和Nl分别为高压绕组和低压绕组的匝数。

3.1.2 符号变比的计算方法符号变比的计算方法相当于是实数变比的简化表达。

在实际运用中，符号变比更为常用。

符号变比的计算方法如下：$$a:b = \\frac{N_{h}}{N_{l}} = \\frac{V_{h}}{V_{l}}$$其中，a表示高压绕组的匝数，b表示低压绕组的匝数。

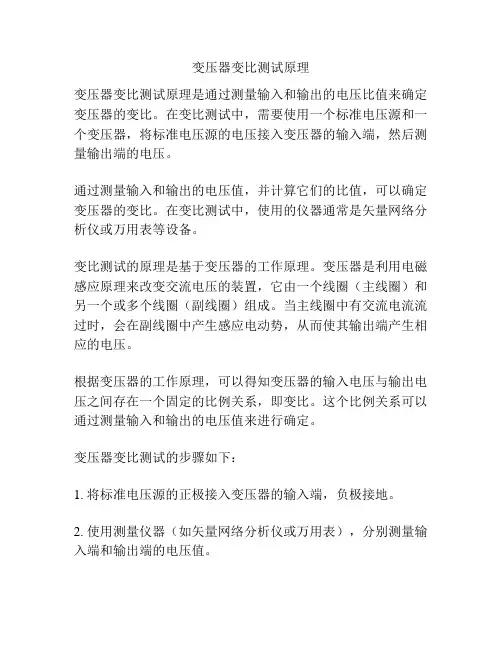

变压器变比测试原理
变压器变比测试原理是通过测量输入和输出的电压比值来确定变压器的变比。

在变比测试中，需要使用一个标准电压源和一个变压器，将标准电压源的电压接入变压器的输入端，然后测量输出端的电压。

通过测量输入和输出的电压值，并计算它们的比值，可以确定变压器的变比。

在变比测试中，使用的仪器通常是矢量网络分析仪或万用表等设备。

变比测试的原理是基于变压器的工作原理。

变压器是利用电磁感应原理来改变交流电压的装置，它由一个线圈（主线圈）和另一个或多个线圈（副线圈）组成。

当主线圈中有交流电流流过时，会在副线圈中产生感应电动势，从而使其输出端产生相应的电压。

根据变压器的工作原理，可以得知变压器的输入电压与输出电压之间存在一个固定的比例关系，即变比。

这个比例关系可以通过测量输入和输出的电压值来进行确定。

变压器变比测试的步骤如下：
1. 将标准电压源的正极接入变压器的输入端，负极接地。

2. 使用测量仪器（如矢量网络分析仪或万用表），分别测量输入端和输出端的电压值。

3. 计算输入和输出的电压比值，即变比。

变比的计算公式为：变比 = 输出电压 / 输入电压。

通过上述步骤，可以得到变压器的变比。

变比测试结果的准确性取决于测试仪器的精度和测试条件的准确性。

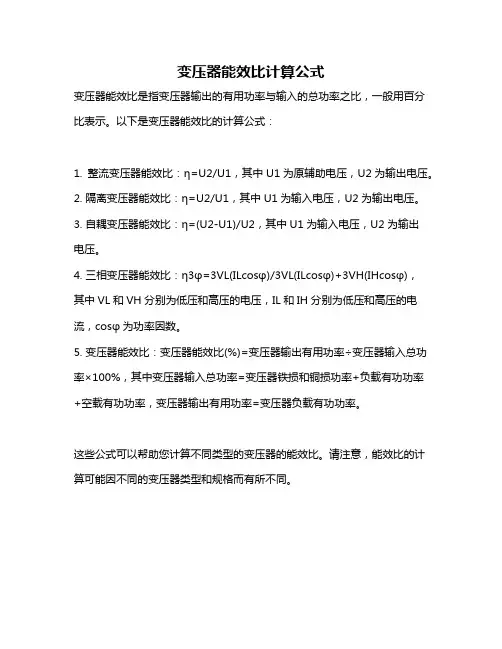

变压器能效比计算公式
变压器能效比是指变压器输出的有用功率与输入的总功率之比，一般用百分比表示。

以下是变压器能效比的计算公式：
1. 整流变压器能效比：η=U2/U1，其中U1为原辅助电压，U2为输出电压。

2. 隔离变压器能效比：η=U2/U1，其中U1为输入电压，U2为输出电压。

3. 自耦变压器能效比：η=(U2-U1)/U2，其中U1为输入电压，U2为输出
电压。

4. 三相变压器能效比：η3φ=3VL(ILcosφ)/3VL(ILcosφ)+3VH(IHcosφ)，
其中VL和VH分别为低压和高压的电压，IL和IH分别为低压和高压的电流，cosφ为功率因数。

5. 变压器能效比：变压器能效比(%)=变压器输出有用功率÷变压器输入总功率×100%，其中变压器输入总功率=变压器铁损和铜损功率+负载有功功率+空载有功功率，变压器输出有用功率=变压器负载有功功率。

这些公式可以帮助您计算不同类型的变压器的能效比。

请注意，能效比的计算可能因不同的变压器类型和规格而有所不同。
