独立基础表

第一阶宽度B1
第二阶宽度B2
第三阶宽度B3
第四阶宽度B4
第五阶宽度B5
1200
1000
00第一阶有效高度h01
第二阶有效高度h02
第三阶有效高度h03
第四阶有效高度h04第五阶有效高度h05
300
300
0计算截面高度H（mm）600等效截面宽度B（mm）
1100
钢筋直径d(mm)14等效截面配筋面积As 1231.50钢筋间距s（mm）150等效配筋率(%)0.1866配筋是否满足要求
钢筋面积As（mm²）
1026.25指定底板配筋率（%）
0.15
满 足
H=h01+h02+…+h0n=
B=(B1×h01+B2×h02+…+Bn×h0n)/(h01+h02+…+h0n)=
阶梯型独立基础底板（承台）配筋率验算
表格说明：本表格根据《建筑地基基础设计规范》GB 50007-2011 8.2.12条和条文说明及附录U规定计算。

浅蓝色单元格为用户可填写单元格。

保护层厚度40mm。

结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。

1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。

2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。

图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。

每种编号的基础选择了其中一个进行集中标注和原位标注。

（2）以DJP01为例进行识读。

从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。

柱子截面尺寸为400mm×400mm。

基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。

各轴线编号以及定位轴线间距，图中都已标出。

第二篇条形基础识读1、条形基础。

当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。

图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。

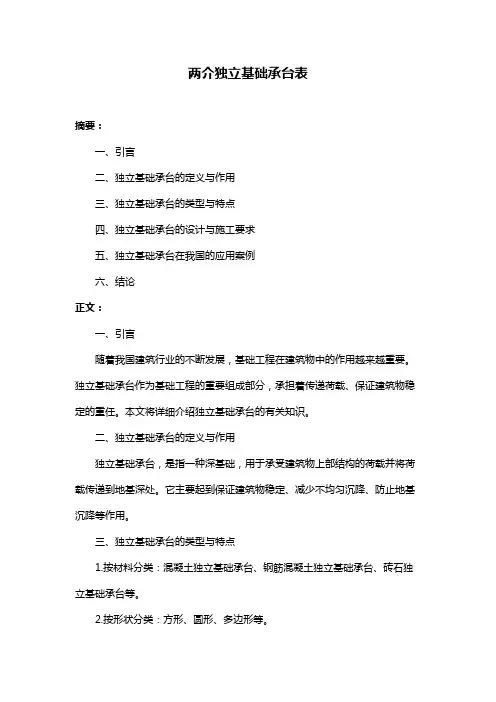

两介独立基础承台表摘要：一、引言二、独立基础承台的定义与作用三、独立基础承台的类型与特点四、独立基础承台的设计与施工要求五、独立基础承台在我国的应用案例六、结论正文：一、引言随着我国建筑行业的不断发展，基础工程在建筑物中的作用越来越重要。

独立基础承台作为基础工程的重要组成部分，承担着传递荷载、保证建筑物稳定的重任。

本文将详细介绍独立基础承台的有关知识。

二、独立基础承台的定义与作用独立基础承台，是指一种深基础，用于承受建筑物上部结构的荷载并将荷载传递到地基深处。

它主要起到保证建筑物稳定、减少不均匀沉降、防止地基沉降等作用。

三、独立基础承台的类型与特点1.按材料分类：混凝土独立基础承台、钢筋混凝土独立基础承台、砖石独立基础承台等。

2.按形状分类：方形、圆形、多边形等。

3.按施工方法分类：预制、现浇等。

各种类型的独立基础承台均有其适用的场景，需要根据实际情况进行选择。

四、独立基础承台的设计与施工要求1.设计要求：独立基础承台的设计需要考虑建筑物的荷载、地基承载力、地下水位等因素，保证基础的稳定性和安全性。

2.施工要求：施工过程中需要注意基础的垂直度、尺寸、混凝土强度等，确保基础工程质量。

五、独立基础承台在我国的应用案例本文以某高层建筑为例，介绍了独立基础承台在实际工程中的应用情况，表明独立基础承台在保证建筑物稳定、减少不均匀沉降等方面发挥了重要作用。

六、结论独立基础承台作为建筑物的基础工程，承担着重要的承载任务。

了解独立基础承台的定义、类型、设计与施工要求，有助于我们更好地利用独立基础承台，保证建筑物的安全稳定。

坡形独立基础是土建工程中常见的一种基础形式，它广泛应用于建筑物、桥梁、管道等工程中。

在设计和施工过程中，对坡形独立基础的砼及钢筋工程量进行准确计算是十分重要的。

下面我们将从砼和钢筋两个方面，总结坡形独立基础的工程量计算表格。

1. 砼工程量计算表格砼的工程量计算是坡形独立基础设计中的重要内容，其正确性直接关系到工程的安全和稳定。

以下是一份典型的坡形独立基础砼工程量计算表格：序号项目工程量单位1 底板 A1 x h1 m32 边坡 A2 x h2 m33 垫层 A3 x h3 m34 立柱 A4 x h4 m35 砼支座 A5 x h5 m36 钢筋笼L x ρ x n kg在该表格中，我们对坡形独立基础中的底板、边坡、垫层、立柱、砼支座等部位的砼工程量进行了详细的计算。

其中，A代表了各部位的面积，h代表了相应部位的高度，L代表了钢筋笼的长度，ρ代表了钢筋的密度，n代表了钢筋笼的根数。

通过这份表格，我们可以清晰地了解到各部位砼的用量，为工程的施工提供了明确的指导和依据。

2. 钢筋工程量计算表格钢筋在坡形独立基础中起着增强砼的作用，能够有效地提高基础的抗弯强度和承载能力。

钢筋的工程量计算同样是十分重要的。

以下是一份典型的坡形独立基础钢筋工程量计算表格：序号项目工程量单位1 立柱 A1 x l1 x n kg2 砼支座 A2 x l2 x n kg在这份表格中，我们对坡形独立基础中立柱和砼支座的钢筋工程量进行了详细的计算。

其中，A代表了立柱和砼支座的截面积，l代表了相应部位的长度，n代表了钢筋笼的根数。

通过这份表格，我们可以清晰地了解到钢筋的用量情况，为工程的施工提供了重要的参考依据。

总结回顾：通过以上对坡形独立基础砼及钢筋工程量计算表格的详细介绍，我们可以清晰地了解到在设计和施工过程中，对工程量的准确计算有着重要的意义。

砼和钢筋作为基础工程中的重要材料，它们的用量直接关系到工程的安全和稳定。

在实际工程中，我们需要严格按照设计要求，对砼及钢筋的工程量进行详细的计算，确保施工的顺利进行。

独立基础基坑工作面宽度示范
基坑的工作面的宽度是根据基础的材料区别的，比如砖基础或者混凝土的。

基坑放坡系数是根据挖土深度确定的。

一般还要看施工方案的。

基坑所需工作面：根据基础施工的材料和做法不同而不同：采用砖基础，每边各增加工作面宽度200（mm）；采用浆砌毛石、条石基础，每边各增加工作面宽度150（mm）；采用混凝土基础垫层需支模板，每边各增加工作面宽度300（mm）；采用混凝土基础需支模板，每边各增加工作面宽度300（mm）；基础垂直面需做防水层，每边各增加工作面宽度800 （mm）。

基础施工所需工作面宽度表。

独立基础工作表标准独立基础工作表是指建筑工程施工单位依据工程图纸或工程施工质量保证体系，对基础工程所应达到的质量要求及其所包含的技术标准和方法进行编制，并由建筑工程施工单位组织实施所需完成的基础工程专项技术文件。

一般包括：地基基础工程工作表、建筑防水工程工作表以及其他基础工作部分。

标准编制过程中要坚持以理论为指导，结合实际情况，按照建筑工程施工设计及施工规范，合理选择，编制出能够满足施工要求的内容。

为保证标准编制质量，建设单位应成立编制工作领导小组。

制定工作领导小组成员名单。

领导小组下设办公室兼编制组下设办公室。

施工单位按项目组织实施并负责对其项目进行整体规划管理和技术指导。

1、各结构层、承重结构应按不同的设计要求和相应技术标准编制相应的独立基础工作表，并对表中各分部和各分部分项工程负责。

应根据工程图纸或施工质量保证体系，按照施工单位组织施工，并满足工程施工中有关基础工程施工质量监督、验收规则的要求，编制好独立基础工作表根据工程需要或有关图纸要求，设置分部分项建筑物的基础工作、土石方工程、防水层工程、地基基础工程项目基本概况，建筑物各分项工程范围及尺寸要求，建筑结构设计说明及规范要求等，编制符合工程施工质量控制要求的独立基础工作表其中土石方工程应符合相应的设计要求，当基础底面存在深基坑时，应编制深基坑工程概算表，该工作表应包括基坑土方开挖、基坑支护及土方回填土应符合规范要求）等内容。

基坑开挖工作内容包括基坑开挖量、土方挖掘深度、土方回填时间；基础处理工作内容包括底板钢筋绑扎、底板混凝土浇筑等工作完成情况。

当基础底面存在较深基坑时，应编制地下车库围护方案。

其他工程除涉及相应基础工作表相关内容外，应包括以下内容：土石方施工过程中有关施工质量控制内容及尺寸要求；地下室及结构地下室底面开挖过程控制要点及其要求；土方回填后有关施工质量控制要素；基坑排水方案；有关土石方工程技术要求及质量评价要求等。

土石方工程施工过程中有关土石方施工技术措施相关内容及尺寸要求应与桩基、主体结构等设计要求相同或相一致。
