光缆线路工程施工规范光缆线路工程施工技术要求光缆线路施工要求一、杆路部分1、埋深要求在杆路工程中应合理分配电杆,终端杆及角杆应选择粗电杆.2、直线路由的电杆位置应在线路路由的中心线上,电杆中心线与路由中心线的左右偏差应不大于50mm,电杆本身应上、下垂直。
终端杆竖直后应向拉线侧倾斜100—200 m m。
角杆的内移:木杆内移200-400 m m;水泥杆内移100-200 m m。
3、拉线:(1)采用镀锌钢绞线,拉线程式要大于吊线程式一个规格。
水泥杆拉线应加装绝缘子(即隔电子),隔电子距地面的垂直距离应在2米以上。
人行道上的拉线采用红白相间的拉线保护管保护。
(2)油木杆的拉线不须加装绝缘子,但必须与吊线(包括护杆条、板)严格隔离。
城市中人行道上的拉线采用红白相间的拉线保护管保护。
(3)拉撑设备距高比应符合技术规定:拉线距高比为1,不得小于0.75;撑杆距高比为0.6,不得小于0.5。
(4)拉线上把的扎固要求采用另缠法或夹板法,不允许采用卡固法。
其中另缠法的规格见下表。
(5)拉线中把的扎固要求采用另缠法,不得采用夹固法。
拉线中把另缠(7)拉线地锚出土长度应大于300 m m小于650mm,即拉线衬环到地面的位置为大于300 m m小于650mm。
(8)出土要求①拉线下把实际出土点与正确出土点之间的偏差不大于50mm。
②拉线地锚不得偏斜,地锚的拉线盘应与拉线垂直。
③埋没拉线下把的出土斜槽应与拉线上把成直线,不得有扛、顶现象。
4、地线与避雷线(1)地线:①农话杆路中超过2公里的直线路由部分,每500米做一次地线;②交接箱必须做地线,地阻要达到设计要求。
(应小于10欧姆以下)③水泥杆的地线应从杆中孔洞中接入地下;油木杆采用外侧钉固入地,自地面上2米以上处,每隔50cm钉固一次,自2米以下处内应按25-30cm的间隔钉固。
④杆路穿越380V及以上的电力线时,对应杆档两端必须作直埋式地线。
(2)避雷线:在跨越10KV以上高压线时,两侧电杆必须做避雷线。
光缆线路施工规范概述随着通信技术的快速发展和互联网的普及,光缆线路得到了广泛的应用和推广。
在光缆线路的施工过程中,如果没有严格的施工规范和标准,会导致光缆线路性能下降,甚至严重影响到通信的稳定性和可靠性。
因此,本文将介绍光缆线路施工的基本规范和标准,以确保光缆线路施工的质量。
施工前准备工作在施工前,需要根据光缆线路的布放方案,确定线路走向,对施工区域进行现场勘测,了解周围情况,预判可能出现的施工风险,并制定应对措施,以避免影响线路建设的进度。
同时,应向当地政府部门、物业公司、居委会等申请施工许可,满足相关规定要求,尽可能减少不必要的纠纷。
施工过程中的操作规范掘槽施工1.首先清理施工区域,将区域内的杂物和垃圾清理干净,保持施工区域的整洁;2.根据施工图确定要开挖的深度和宽度,开挖前应标记好施工区域,避免引起周围的不必要误解;3.挖掘时间要尽可能缩短,尽快完成挖掘,避免影响周围交通和居民的正常生活;4.挖掘和修复过程中,需要定期进行检查,检查挖掘的深度是否符合要求,保证掘槽施工的质量;5.完成挖掘后,要认真检查掘槽是否干净,有无杂物、砖石残渣等。
若发现问题及时修复。
管道道路施工1.对线路进行敷设时,需对土石方进行处理,要求铺设土石方顺畅,不得走样;2.采用过桥或悬挂方式敷设时,需保证桥、架结构牢固,敷设的光缆线路应处于桥、架内,不得弯曲过度,光缆线路敷设长度不得超过规定长度;3.线缆敷设长度超过规定长度时,需要进行接头处理,接头位置应在主干道路无交叉段处进行;4.完成敷设后,可以适当地修整线路两侧的土壤、草皮,使其整体更加协调,且不影响线路的正常使用。
施工结束后的验收工作光缆线路敷设完成后,需要对线路进行验收,以确保该线路的质量符合要求。
对光缆线路施工完成后应进行的验收工作如下:1.验证线路敷设位置是否与规划布局吻合,确认线路敷设长度、斜率、弯曲度、敷设方式是否符合标准的要求;2.进行基本参数测试,如光缆线路传输损耗、衰减等参数,确保光缆线路稳定性和可靠性;3.做好验收报告,对施工过程中的好坏要点进行整理,提出改进意见和建议,为更好的施工提供有价值的经验。
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点,结合不同的施工工序,拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制,依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收,以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量,以设计单位提供的施工图设计为依据,确定杆路路由的具体位置、准确长度以及每根电杆的杆位,确定线路穿越障碍物的具体位置和相应保护措施,复测中继段距离时,应根据地形起伏,核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度,并确定接头的具体位置。
监理工程师采用见证或巡视的方法,检查复测所取得的数据是否与施工图纸相一致,以及复测单位所采取的纠偏技术措施,出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时,施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质,水泥电杆的洞深亦不相同,施工时一定按规范要求,不得随意增减深度,防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定,允许±5m偏差,但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直,其位置应在路由的中心线上,左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100~150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100~200mm.(4)杆根装置施工时,监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种,卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定:①直线路由上电杆杆根用的卡盘一般装在线路的一侧,相邻电杆均用卡盘时应交错装设;杆距长度不等时,装在长杆档的一侧。
光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种:管道、直埋和架空敷设方式。
一、光缆线路工程实施要求(一)基本要求1、一般要求(1)线路工程实施前应按设计图纸进行复测,重新丈量线路路由长度、人孔井位置。
复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段,要及时反馈给建设单位和设计单位,并在下达设计变更通知单后再进行调整、实施。
(2)施工前应根据光缆盘长和路由情况进行合理配盘,应尽量按盘号顺序敷设,以减少光纤参数差别所产生的接头本征损耗;光缆单盘标准长度:管道光缆以2km做为配盘基数,架空光缆按3公里配盘,直埋光缆按3公里配盘;靠近局站侧的单盘长度不宜小于500米,严禁使用短段光缆。
(3)光缆敷设安装的最小曲率半径应符合下表的要求:光缆允许的最小弯曲半径指标表波纹管和钢管管孔内应穿放子管道,其子管道总外径不应超过原管孔内径的85%,子管道内径不宜小于光缆外径的15倍。
(5)光缆引上部分均采用Φ80mm钢管保护,钢管内穿放2根子管,子管规格为Φ28/32mm聚乙烯塑料管。
钢管下部延伸至人(手)孔内或地下,钢管上方管口以及子管管口应作堵塞处理。
(6)光缆线路在施工过程中要考虑光缆必要的预留长度,主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。
光缆的预留长度要严格按照下表要求实施,对特殊地段可结合工程现场实际情况确定。
光缆预留长度表XX局为A端,XX中继站为B端。
(二)架空光缆线路安装要求1、杆路建筑安装要求(1)电杆的规格及选用架空杆路全程采用油木电杆,电杆稍径φ14-20厘米。
杆路建筑标准杆高为8米,标准杆距为50米,超过65米按长杆档处理。
光缆距地面的高度达不到要求时,可采取增加电杆高度的方式,当电杆高度为12米以下时(不含12米)采用单接杆方式,当电杆高度为12米以上时采用品接杆方式。
接杆时电杆锯出断面及刨平面需用沥青作防腐处理,接杆下节杆稍径不得小于上节杆稍径,单接杆时下节杆稍径不小于上节杆根径的四分之三。
光缆线路施工规范本第一章:总则第一条:为确保光缆线路的施工质量,保证通信网络的稳定运行,制定本规范。
第二条:本规范适用于光缆线路的施工。
第三条:施工单位在进行光缆线路施工前,应详细了解工程设计文件和施工任务书,确保施工符合设计要求。
第四条:光缆线路施工应遵循安全、高效、规范的原则,确保施工过程中的安全和质量。
第五条:施工单位应按照国家标准和相关规范进行施工,并严格按照工程设计文件和施工任务书进行工作。
第二章:施工准备第六条:施工单位在施工前应进行必要的准备工作,包括材料准备、施工设备准备、劳动力准备等。
第七条:施工单位应制定合理的施工计划,明确施工进度和施工内容。
第八条:施工单位应与相关单位进行协调,避免相互干扰,确保施工的顺利进行。
第九条:施工单位应对施工现场进行必要的安全检查,确保施工现场的安全。
第三章:施工过程第十条:施工单位应按照设计要求进行线路开挖和回填工作,确保光缆线路的保护。
第十一条:施工单位应按照设计要求进行光缆的敷设和固定,确保光缆线路的牢固。
第十二条:施工单位应按照设计要求进行光缆的引入和退出工作,确保光缆线路的顺畅连接。
第十三条:施工单位应按照设计要求进行光缆的接续和接插工作,确保光缆线路的连续性和稳定性。
第十四条:施工单位应按照设计要求对光缆线路进行测试和调试工作,确保线路的正常运行。
第四章:施工验收第十五条:施工单位应按照规定的施工要求和质量标准进行施工验收工作。
第十六条:施工单位应提交相关的施工报告和施工记录,并按照规定的程序进行验收。
第十七条:相关部门应对施工工作进行验收,并出具验收报告。
第十八条:如果施工过程中出现质量问题,施工单位应及时整改,直到问题完全解决。
第五章:施工安全第十九条:施工单位应制定合理的施工安全责任制和管理制度,确保施工安全。
第二十条:施工单位应对施工人员进行必要的安全培训,提高施工人员的安全意识。
第二十一条:施工单位应对施工现场进行必要的安全检查,发现安全隐患及时处理。

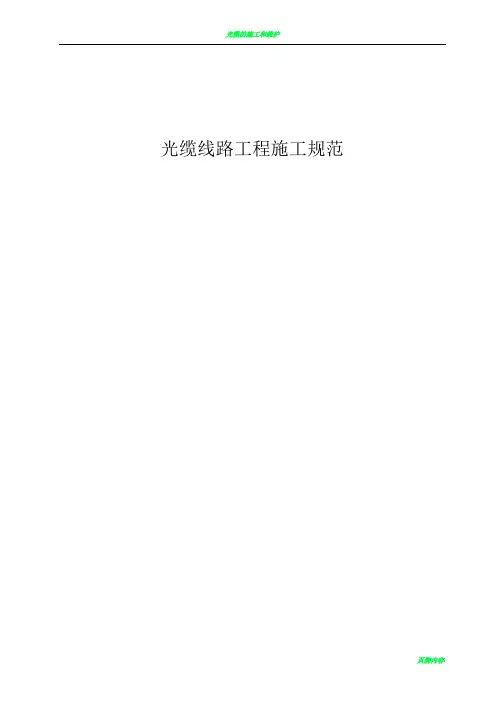

光缆线路工程施工规范光缆线路工程施工规范一、目的确保光缆线路工程施工质量和施工工艺符合施工规范,达到或超过通信线路行业的行业标准,使工程施工过程规范化、标准化、科学化。
二、适用范围适用于通信工程的所有新建、扩建、租用光缆线路工程。
三、引用规范3.1、YD/T5092-2000《长途光缆波分复用(WDM)传输系统工程设计暂行规定》3.2、YD5051-97《本地网通信线路工程验收规范》3.3、YD5043-97《长途通信光缆塑料管道工程验收暂行规定》3.4、YD5044-97《同步数字系列(SDH)光缆传输设备安装工程验收暂行规定》3.5、YD/T1033-2000《传输性能的指标系列》3.6、YD/T1065-2000《单模光纤便振模色散的实验方法》3.7、YD/T819-1996《数据传输链路和系统的性能分配及限值》3.8、YD/T821-1996《数字传输性能测量的数字图形》3.9、建设部《建筑安装工程质量检验评定标准》3.10、信产部《线路安装工程施工验收规范》五、安装技术要求和质量标准5.1架空杆路5.1.1、施工准备5.1.1.1路由复测5.1.1.1.1、架空杆路工程的复测,应按照设计文件及城市规划部门批准的位置、坐标和高程进行。
5.1.1.1.2、施工前,必须依据设计图纸和现场交底的控制桩点,进行杆路路由及架空电杆位置的复测,并按施工需要应钉设桩点,复测钉设的桩(板)应符合下列规定:(1)、自起点3~5m处开始,沿管线每隔40~50m宜设一桩(板);(2)、桩点设置牢固,顶部宜与地面平齐。
桩点附近有永久建(构)筑物时,可做定位栓点,并作好标志和记录;(3)、平面复测允许偏差应符合下列规定:杆路中心线不得大于±10mm;直线杆的中心位置不得大于100mm;转角杆的人(手)孔中心位置不得大于20mm。
5.1.1.2、对设备器材检查:(1)、开工前会同建设单位、承建单位对已到达施工现场的设备和主要器材的规格型号及数量进行清点和外观检查,主要设备必须全部到达,规格型号符合设计文件要求,无破损现象;(2)、主要材料的规格型号应符合合同和设计文件要求,其数量应能满足继续施工的需要;(3)、检查主要设备和材料的出厂合格证,其性能指标应符合进网技术要求;(4)、不得使用不合格的设备和器材,当器材型号不符合设计文件要求而需作较大改变时,必须征得设计和建设单位的同意并办理设计变更手续;5.1.2、操作工艺5.1.2.1立杆5.1.2.1.1电杆洞深应符合表一的规定,洞深偏差应不小于±50mm。

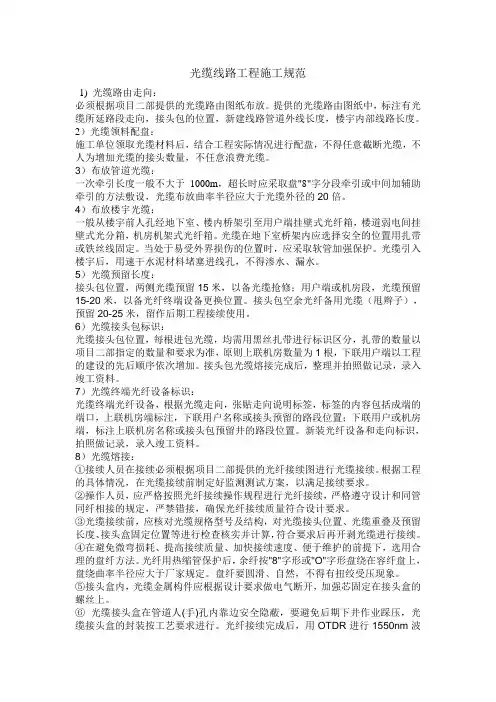

光缆线路工程施工规范1) 光缆路由走向:必须根据项目二部提供的光缆路由图纸布放。
提供的光缆路由图纸中,标注有光缆所延路段走向,接头包的位置,新建线路管道外线长度,楼宇内部线路长度。
2)光缆领料配盘:施工单位领取光缆材料后,结合工程实际情况进行配盘,不得任意截断光缆,不人为增加光缆的接头数量,不任意浪费光缆。
3)布放管道光缆:一次牵引长度一般不大于1000m,超长时应采取盘"8"字分段牵引或中间加辅助牵引的方法敷设,光缆布放曲率半径应大于光缆外径的20倍。
4)布放楼宇光缆:一般从楼宇前人孔经地下室、楼内桥架引至用户端挂壁式光纤箱,楼道弱电间挂壁式光分箱,机房机架式光纤箱。
光缆在地下室桥架内应选择安全的位置用扎带或铁丝线固定。
当处于易受外界损伤的位置时,应采取软管加强保护。
光缆引入楼宇后,用速干水泥材料堵塞进线孔,不得渗水、漏水。
5)光缆预留长度:接头包位置,两侧光缆预留15米,以备光缆抢修;用户端或机房段,光缆预留15-20米,以备光纤终端设备更换位置。
接头包空余光纤备用光缆(甩辫子),预留20-25米,留作后期工程接续使用。
6)光缆接头包标识:光缆接头包位置,每根进包光缆,均需用黑丝扎带进行标识区分,扎带的数量以项目二部指定的数量和要求为准,原则上联机房数量为1根,下联用户端以工程的建设的先后顺序依次增加。
接头包光缆熔接完成后,整理并拍照做记录,录入竣工资料。
7)光缆终端光纤设备标识:光缆终端光纤设备,根据光缆走向,张贴走向说明标签,标签的内容包括成端的端口,上联机房端标注,下联用户名称或接头预留的路段位置;下联用户或机房端,标注上联机房名称或接头包预留井的路段位置。
新装光纤设备和走向标识,拍照做记录,录入竣工资料。
8)光缆熔接:①接续人员在接续必须根据项目二部提供的光纤接续图进行光缆接续。
根据工程的具体情况,在光缆接续前制定好监测测试方案,以满足接续要求。
②操作人员,应严格按照光纤接续操作规程进行光纤接续,严格遵守设计和同管同纤相接的规定,严禁错接,确保光纤接续质量符合设计要求。

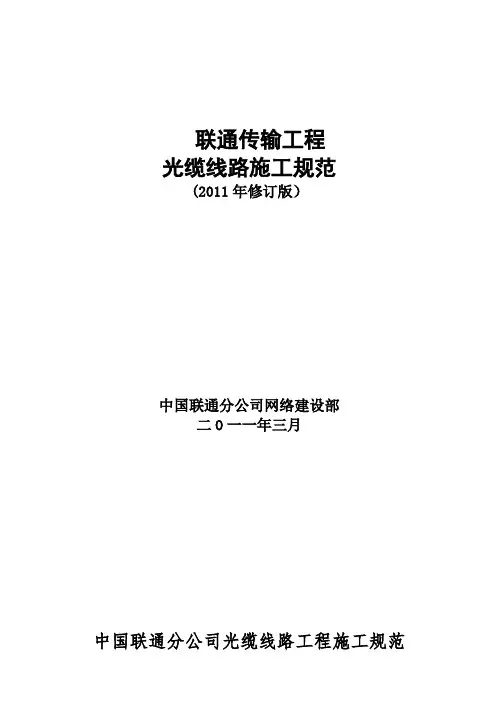

联通传输工程光缆线路施工规范(2011年修订版)中国联通分公司网络建设部二O一一年三月中国联通分公司光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠,一般要求杆路离开水渠10m 以外,离开县道、省道20m以外,离开国道、高速公路50m以外,当与其它通信杆路平行靠近时,一般应保持有10m的有效间距,与其它管线、直埋线路应保持3米道公路和铁路等可根据实际地形选用杆高,杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准,架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表:能少于17.5条)。
当线路路由受地形或其它障碍物的原因杆档距离在120米以上,按长杆档考虑装置辅助吊线,应选用9米以上的电杆;当杆挡距离小于120米以下时,应考虑选用8米以上的电杆;4、角杆应在线路转角点内移10-15cm,因地形限制装设撑杆的角杆可不内移,吊线收紧后,角杆应向拉线方向倾斜半个杆梢左右;终端杆竖立后应向拉线侧倾斜10-20cm;5、直线杆路的电杆位置应在线路路由中心线上,电杆中心线在路由中心线的左右偏差应不大5cm,电杆本身应上下垂直,不允许有眉毛或“∽”弯;6、电杆埋深必须符合下表要求:9、电杆杆号必须面朝公路,并按照光缆线路A端到B端的方向递增编号,字体为白底黑色宋体,最下面字体距地面2.5米。
具体要求及杆号模板如下:二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm;终端拉线与吊线共用一个抱箍,距杆梢50cm,特殊情况下不能小于25cm。
2、杆上需装设两条吊线时,终端杆两个拉线抱箍间距为40cm;3、双方拉线抱箍应装在吊线下面10cm;四方拉线顺拉抱箍应装在吊线下面10cm,侧拉线抱箍应装在四方拉顺拉线下面10cm;4、拉线上把采用卡固法,使用三个U形卡子(即钢丝扣)各间距为100mm,再隔150mm采用3.0铁线另缠封尾5圈,具体做法详见下图:5、拉线中把采用另缠法,封尾可使用3.0铁线另缠封尾5圈,具体规格及做法详见下表图(单位:mm)、一般情况下制作拉线材料选用镀锌钢绞线,角杆拉线和终端拉线均采用比7、当转角杆的角深大于15m时,应装设两条终端拉线;当转角杆的角深大于15m时装设两条拉线,每条拉线分别装在对应的线条张力方向的反侧,两条拉线出土点应相互内移30cm-45cm之间;8、一般情况下,在直线段内每隔8根电杆设一处双方拉,每隔16根电杆设一处四方拉;9、地锚钢柄出土长度为300mm,允许偏差50mm,拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm,地锚的出土斜槽应与拉线上把成直线;10、拉线地锚应按要求埋设端正,不得偏斜,地锚的拉线盘应与拉线垂直,出土点与地面倾斜呈45度。
光缆线路工程施工规范一、总则1.1 本规范适用于光缆线路工程的施工管理和质量验收,旨在加强对光缆线路工程施工过程的监督,提高工程质量,确保工程安全。
1.2 施工单位应按照本规范的要求进行施工,并根据施工实际情况适时调整施工方案,确保施工质量和进度。
1.3 施工单位应从事光缆线路工程施工的人员,必须经过相关技术培训及持证上岗。
1.4 施工单位应建立完善的施工管理制度,明确施工责任,加强施工过程监督,确保施工质量。
1.5 施工单位应根据《光缆线路工程施工图纸》的要求,合理安排施工顺序,遵守相关管理规定,确保工程顺利进行。
二、施工前准备工作2.1 施工单位应对相关施工人员进行技术培训,确保施工人员具备相关技术要求。
2.2 施工单位应根据工程实际情况编制施工方案,并报相关监理部门审核。
2.3 施工单位应购买符合标准要求的施工设备和工具,并组织施工人员进行设备、工具的检查和调试。
2.4 施工单位应根据工程实际情况确定施工队伍组织结构,明确施工人员责任分工。
2.5 施工单位应对施工场地进行勘察,确保施工场地符合施工要求,并同时进行安全评估。
2.6 施工单位应制定安全生产计划及应急预案,做好应对突发事件的准备。
2.7 施工单位应对施工区域进行管线勘察,确保施工过程中不会影响周边管线及设施。
2.8 施工单位应确定施工工期,并编制详细的施工计划,包括施工顺序、进度安排及质量要求。
2.9 施工单位应派遣专人到施工现场进行安全交底,确保施工人员了解安全规范和操作规程。
2.10 施工单位应办理相关施工许可手续,并按照要求报备有关部门。
三、施工过程管理3.1 施工单位应按照施工方案和施工计划,组织施工人员进行施工,确保按时完成工程。
3.2 施工单位应对施工人员进行定期培训和考核,不断提高施工质量和安全性。
3.3 施工单位应加强现场监督,及时发现和解决施工中的问题,确保施工质量。
3.4 施工单位应制定施工报告,包括施工工序、材料使用情况、质量检查结果等内容,报监理部门备案。
光缆线路施工规范
是指在光缆敷设和安装过程中需要遵守的标准和要求,其目的是确保光缆线路的质量和可靠性。
以下是一些常见的光缆线路施工规范:
1. 施工前准备:施工前需进行光缆线路的设计和规划,确保敷设路径的顺畅以及光缆的缆线类型和参数的正确选择。
2. 线路敷设:光缆线路的敷设应遵循最短距离原则,避免与其他电缆或管道的干涉。
对于地埋光缆线路,应确保敷设至少
40cm的土壤覆盖层,并进行足够的保护措施。
3. 线缆连接:光缆的接头和连接应使用符合标准要求的接头盒、光纤连接器和保护套管。
连接过程应进行光纤端面清洁和检查,确保良好的光传输性能。
4. 线路标识:光缆线路应进行标识,包括起点、终点、敷设路径、光缆类型和编号等信息。
标识应清晰可见,以便于以后的维护和管理。
5. 敷设保护:光缆线路的敷设过程中,应避免过度弯曲、拉力过大、挤压和其他机械损伤。
特别是在穿越道路和河流等地方,应进行额外的防护和保护。
6. 施工记录:施工人员应及时记录施工过程中的重要信息,包括施工日期、施工人员、敷设长度和光缆质量检验结果等,以备以后的维护和管理。
以上是光缆线路施工规范的一些常见要求,具体的规范和标准可能因地区和项目而有所不同,施工单位应进行充分的了解和遵守相关要求。
在施工过程中,应注意安全防护和环境保护,并进行严密的质量控制,确保光缆线路的长期稳定性和可靠性。
(完整版)光缆线路施工规范光缆施工工艺和质量光缆线路施工是建设高质量光纤通信系统的重要环节与电缆相比较,光缆质量轻、直径小,给施工带来便利,但光纤直径小、韧性差,又对施工机具、仪表和施工技术提出了更高的要求,增加了施工的难度。
中继光缆施工涉及的主要内容包括:路由复测、光缆敷设、光缆接续、工程测量,我公司将严格按照按以下规定、措施进行保障工程施工工艺及质量:一、路由复测路由复测是以施工图为依据进行复核。
通过复测,确定光缆敷设的具体路由位置、丈量地面的准确距离,为光缆配盘、敷设和明确地段等提供必要的依据。
保障措施如下:1、按设计要求核定光缆路由走向、敷设方式、环境条件及中继站站址。
2、丈量、核定中继间的地面距离(管道路由要测出各人孔间距离)3、核定穿越铁路、公路、河流、水渠以及其它障碍物的技术措施及地段,并核定设计中各具体措施实施的可能性。
4、核定“三防”(防机械损伤、防雷、防白蚁)地段的长度、措施及实施可能性。
5、核定青苗、园林等赔补地段、范围以及对施工困难地段“绕行”的可能性。
6、初步确定接头位置。
7、为光缆配盘、分囤及敷设提供必要的数据资料。
8、核定、修改施工设计。
9、绘图绘图按下列步骤进行。
①核定复测的路由、中断站(光放站)位置与施工图设计有无变动。
对于变动不大的可利用施工图进行部分修改。
②路由因路面变化等原因变动较大时,应重新绘图。
二、单盘检验光缆在敷设之前,必须进行单盘检验和配盘工作。
单盘检验工作包括:对运到现场的光缆及连接器材和规格、程式、数量进行核对、清点、外观检查和光电主要特性的测量。
能过检验以确认光缆和器材的数量、质量是否达到设计文件或合同规定的有关要求。
保障措施如下:根据光缆出厂合格证和测试记录,及厂方提供的等效折射率用OTDR 测试长度及衰减。
测试长度时,用1310nm 波长进行;测试衰减时,用1310nm 和1550nm 两个波长进行,并测试光缆外护套绝缘电阻。
测试结果应符合设计文件及定货合同要求,详细填写测试记录并存储;检查测试完毕后,端头应密封固定,恢复包装。
光缆线路施工规范文第一章总则第一条为了确保光缆线路的正常运行和使用寿命,保证光缆线路施工质量,规范光缆线路施工行为,制定本规范。
第二条本规范适用于各类光缆线路施工单位及施工人员。
第三条光缆线路施工应遵循人民公安部出具的施工方案和相关规定,确保光缆线路施工安全。
第四条光缆线路施工单位应具备相应的资质、设备和技术人员,并按照相关规定进行合理组织和施工管理。
第五条光缆线路施工应按照标准化、专业化、高效化的要求进行,素质化施工人员需具备必要的技术培训和考核。
第二章施工前准备工作第六条施工单位应按照工程部门的要求制定施工方案,明确施工内容、施工时间和工期要求,并报工程部门审核批准。
第七条施工单位应在施工前对施工现场进行勘察,了解地质、地形、交通等情况,评估风险和可能出现的问题,并制定相应的应急预案和施工方案。
第八条施工单位应按照工程部门的要求购买相应的光缆材料,确保质量合格,数量满足需求,并做好材料验收记录。
第九条施工单位应制定施工组织设计和施工安全技术措施,并向员工进行培训和告知,落实施工安全责任制和相关规章制度。
第三章施工技术要求第十条光缆线路施工应按照施工方案进行,避免人为损害光缆,保证光缆质量。
第十一条光缆敷设时应遵循直线敷设原则,尽量避免拐弯、折曲和过弯,减少光缆的弯曲损伤。
第十二条光缆敷设深度应符合地质要求和相关规定,确保光缆安全稳定地敷设于地下。
第十三条光缆沟槽应按照规定的尺寸和断面形状进行开挖和整理,保证光缆沟槽的光滑度和可靠性。
第十四条光缆的挖沟施工应注意保护地下设施,如管道、电缆等,避免损坏和交叉影响。
第十五条光缆连接、接续和终端处理应按照规定的工艺和要求进行,确保光缆的连接质量和可靠性。
第十六条光缆固定应满足固定点数、固定方式和固定强度的要求,确保光缆线路的牢固和稳定。
第十七条光缆综合接地安装应按照规定的方法和要求进行,确保光缆线路的接地安全有效。
第四章施工质量验收第十八条施工单位在完成光缆线路施工后,应按照规定的验收标准和要求进行质量验收。
目次1 光缆线路工程一般要求21.1 光缆器材的规格 (2)1.2 光缆路由走向 (2)2 光缆线路敷设安装 32.1 一般规定 (3)2.2 直埋光缆敷设安装 (4)2.3 管道光缆敷设安装 (6)2.4 架空光缆敷设安装 (7)2.5 局内光缆敷设安装 (10)2.6 通信管道建筑安装 (10)3 光缆接续安装133.1 一般规定 (13)4.2 光纤熔接安装 (13)4.3 光缆接头盒的安装 (13)4.4 光纤成端安装 (13)4 光缆线路工程验收154.1 随工检验 (15)4.2 光缆线路工程初步验收 (16)4.3 光缆线路工程竣工验收 ......................................................... 错误!未定义书签。
附录光缆线路工程安全控制要点 . (18)1 光缆线路工程一般要求1.1 光缆器材的规格1.1.1光缆、器材规格、程式及数量应符合设计及订货合同要求。
1.1.2光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。
1.1.3光缆、光纤连接器运到现场后应进行单盘检验,确保其传输性能、长度等达到设计要求。
光缆单检完毕后应对端头作密封处理。
1.1.4其它器材应及时运到现场,其数量、质量应达到设计规定要求。
1.1.5光缆接盒的检验还应包括气闭性检查。
接头密封材料必须在使用有效期内。
必要时还要需进行气闭性试验。
1.2 光缆路由走向1.2.1光缆线路路由及敷设方式,应以批准的施工图设计为依据进行路由复测工作。
较小的路由变更,由监理、施工人员提出,经业主同意确定;较大的路由变更,设计单位应至现场与监理、施工协商,业主批准。
1.2.2光缆线路路由,在符合大的路由走向前提下,应顺公路并与路肩保持适当距离,并尽量取直线;光缆线路路由应选择地质稳固、地势平坦的地段。
1.2.3光缆线路穿越河流,应按设计规定方式过河。
1.2.4光缆路由复测定位时,应符合当地的建设规划和地域内文物保护、环境保护的要求。
光缆线路施工规范(新版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位:_______________________部门:_______________________日期:_______________________本文档文字可以自由修改光缆线路施工规范(新版)光缆线路施工是建设高质量光纤通信系统的重要环节与电缆相比较,光缆质量轻、直径小,给施工带来便利,但光纤直径小、韧性差,又对施工机具、仪表和施工技术提出了更高的要求,增加了施工的难度。
中继光缆施工涉及的主要内容包括:路由复测、光缆敷设、光缆接续、工程测量,我公司将严格按照按以下规定、措施进行保障工程施工工艺及质量:一、路由复测路由复测是以施工图为依据进行复核。
通过复测,确定光缆敷设的具体路由位置、丈量地面的准确距离,为光缆配盘、敷设和明确地段等提供必要的依据。
保障措施如下:1、按设计要求核定光缆路由走向、敷设方式、环境条件及中继站站址。
2、丈量、核定中继间的地面距离(管道路由要测出各人孔间距离)3、核定穿越铁路、公路、河流、水渠以及其它障碍物的技术措施及地段,并核定设计中各具体措施实施的可能性。
4、核定“三防”(防机械损伤、防雷、防白蚁)地段的长度、措施及实施可能性。
5、核定青苗、园林等赔补地段、范围以及对施工困难地段“绕行”的可能性。
6、初步确定接头位置。
7、为光缆配盘、分囤及敷设提供必要的数据资料。
8、核定、修改施工设计。
9、绘图绘图按下列步骤进行。
①核定复测的路由、中断站(光放站)位置与施工图设计有无变动。
对于变动不大的可利用施工图进行部分修改。
光缆施工工艺和质量光缆线路施工是建设高质量光纤通信系统的重要环节与电缆相比较,光缆质量轻、直径小,给施工带来便利,但光纤直径小、韧性差,又对施工机具、仪表和施工技术提出了更高的要求,增加了施工的难度。
中继光缆施工涉及的主要内容包括:路由复测、光缆敷设、光缆接续、工程测量,我公司将严格按照按以下规定、措施进行保障工程施工工艺及质量:一、路由复测路由复测是以施工图为依据进行复核。
通过复测,确定光缆敷设的具体路由位置、丈量地面的准确距离,为光缆配盘、敷设和明确地段等提供必要的依据。
保障措施如下:1、按设计要求核定光缆路由走向、敷设方式、环境条件及中继站站址。
2、丈量、核定中继间的地面距离(管道路由要测出各人孔间距离)3、核定穿越铁路、公路、河流、水渠以及其它障碍物的技术措施及地段,并核定设计中各具体措施实施的可能性。
4、核定“三防”(防机械损伤、防雷、防白蚁)地段的长度、措施及实施可能性。
5、核定青苗、园林等赔补地段、范围以及对施工困难地段“绕行”的可能性。
6、初步确定接头位置。
7、为光缆配盘、分囤及敷设提供必要的数据资料。
8、核定、修改施工设计。
9、绘图绘图按下列步骤进行。
①核定复测的路由、中断站(光放站)位置与施工图设计有无变动。
对于变动不大的可利用施工图进行部分修改。
②路由因路面变化等原因变动较大时,应重新绘图。
二、单盘检验光缆在敷设之前,必须进行单盘检验和配盘工作。
单盘检验工作包括:对运到现场的光缆及连接器材和规格、程式、数量进行核对、清点、外观检查和光电主要特性的测量。
能过检验以确认光缆和器材的数量、质量是否达到设计文件或合同规定的有关要求。
保障措施如下:根据光缆出厂合格证和测试记录,及厂方提供的等效折射率用OTDR 测试长度及衰减。
测试长度时,用1310nm 波长进行;测试衰减时,用1310nm 和1550nm 两个波长进行,并测试光缆外护套绝缘电阻。
测试结果应符合设计文件及定货合同要求,详细填写测试记录并存储;检查测试完毕后,端头应密封固定,恢复包装。
中国联通2011-2012年度光缆集中采购招标文件光缆技术规范书中国联合网络通信有限公司2011.03目录1概述 (3)2 主要技术要求和指标 (3)3质量保证体系 (17)4工厂检验 (19)5现场验收和最终验收 (19)6光缆质量抽检 (19)7保修期 (20)8技术文件 (20)1概述1.1 本技术规范书未规定的其它技术要求应不劣于ITU-T、IEC建议和中国国家标准、通信行业标准的要求。
1.2 本技术规范书未标明日期的ITU-T、IEC建议和中国国家标准、通信行业标准均使用最新版本(截至到发标日)。
1.3 投标方必须对本技术规范书的每一条款作出明确答复,并给出所供产品的详细技术数据。
诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。
对于本标书中所提各型光缆,投标方不能生产的,应明确指出。
1.4光缆使用经验投标方在技术文件中应按照管道光缆(GYTA)、架空光缆(GYTS)、直埋光缆(GYTA53)、加强型直埋光缆(GYTA33)、水底光缆(2T)(GYTA333)、水底光缆(4T)(GYTA333)、阻燃光缆(GYTZA)等类别,分别提供2010年至今,购买并投入使用的电信运营商的名称和地址(包括邮政编码、传真及电话号码)。
同时,投标方还应给出光缆的详细型号、技术数据和长度、验收日期。
另外,请投标方提供2010年至今,在电信运营商干线工程的实际使用情况,要求内容同上。
招标方保留证实所供光缆性能的权力。
1.5投标方原材料保证投标方保证本招标货物全部采用全新合格材料生产。
投标方保证不采用任何再生料、利旧料、废弃料、回收料、次品料等非全新合格材料来进行本招标货物的生产。
投标方保证不采用和本招标货物无关的半成品材料来生产本招标货物。
1.6 本文件的解释权属于招标方。
2 主要技术要求和指标2.1光缆中的G.652D光纤2.1.1每一包中的所有光缆及光缆中的所有光纤应为同一型号和同一来源(同一工厂、同一材料、同一制造方法和同一折射率分布)。
目录1. 光缆端别确定 (1)2. 架空光缆线路敷设要求 (1)2.1 杆路 (1)2.2 光缆 (12)2.3 光缆接续 (14)2.4 宣传牌、警示牌 (15)3. 管道光缆线路敷设要求 (16)3.1 疏通及清洗管孔 (16)3.2 放塑料子管 (16)3.3 管孔使用原则 (16)3.4 放管道光缆 (17)3.5光缆在人孔中的安装及预留 (17)3.6 人孔接头保护及安装 (17)4. 直埋光缆线路敷设要求 (18)4.1 埋深及与其他建筑物间距离 (18)4.2 沟底处理 (19)4.3 光缆布放 (19)4.4 回填土 (19)4.5 直埋光缆过路过河保护 (20)4.6 标石 (20)4.7 对地绝缘 (20)4.8 排流线 (21)5. 局内光缆 (21)5.1 进局方式: (21)5.2 安装说明 (23)1. 光缆端别确定本期工程接入站点为B端,原有基站或被接入接头盒为A端2. 架空光缆线路敷设要求2.1 杆路(1)电杆本次工程选用6米和8米木电杆,要求使用梢径大于12cm防腐松(杉)木电杆,架空光缆杆路按设计要求立杆,电杆洞深应达到规定,洞深偏差小于50mm。
直线线路的电杆位臵应该线路路由的中心线上,电杆中心线与路由中心线的偏差应不大于50mm,电杆本身应上下垂直。
角杆应在线路转角点内移,内移值木杆为一个根径,水泥杆为半个根径。
终端杆竖立后应向拉线侧倾斜100~200mm。
杆长(m)电杆埋深(m)普通土硬土水田、松土石质水泥杆木杆水泥杆木杆水泥杆木杆水泥杆木杆6.0 1.2 1.2 1.0 1.0 1.3 1.30.80.87.0 1.3 1.4 1.2 1.2 1.4 1.5 1.00.97.5 1.3 1.5 1.2 1.3 1.4 1.6 1.00.98.0 1.5 1.5 1.4 1.3 1.6 1.6 1.2 1.08.5 1.5 1.6 1.4 1.4 1.6 1.7 1.3 1.09.0 1.6 1.6 1.5 1.4 1.7 1.7 1.5 1.110.0 1.7 1.7 1.6 1.5 1.8 1.8 1.6 1.111.0 1.8 1.7 1.8 1.6 1.9 1.8 1.8 1.212.0 2.0 1.8 1.9 1.6 2.1 2.0 1.9 1.2杆路与其它设施的最小水平净距,应符合下表其它设施名称最小水平净距(m)备注消火拴 1.0 指消火拴与电杆距离地下管、线0.5~1.0 包括通信管、线与电杆间的距离火车铁轨地面杆高的4/3人行道边石0.5市区树木 1.25 裸线线条到树枝的水平距离郊区树木 2.0 裸线线条到树枝的水平距离房屋建筑 2.0 裸线线条到房屋建筑的水平距离①杆根装臵:木杆的杆根装臵应用横木,以4.0钢线缠绕固定。
联通传输工程光缆线路施工规范(2011年修订版)中国联通分公司网络建设部二O一一年三月中国联通分公司光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠,一般要求杆路离开水渠10m 以外,离开县道、省道20m以外,离开国道、高速公路50m以外,当与其它通信杆路平行靠近时,一般应保持有10m的有效间距,与其它管线、直埋线路应保持3米道公路和铁路等可根据实际地形选用杆高,杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准,架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表:能少于17.5条)。
当线路路由受地形或其它障碍物的原因杆档距离在120米以上,按长杆档考虑装置辅助吊线,应选用9米以上的电杆;当杆挡距离小于120米以下时,应考虑选用8米以上的电杆;4、角杆应在线路转角点内移10-15cm,因地形限制装设撑杆的角杆可不内移,吊线收紧后,角杆应向拉线方向倾斜半个杆梢左右;终端杆竖立后应向拉线侧倾斜10-20cm;5、直线杆路的电杆位置应在线路路由中心线上,电杆中心线在路由中心线的左右偏差应不大5cm,电杆本身应上下垂直,不允许有眉毛或“∽”弯;6、电杆埋深必须符合下表要求:9、电杆杆号必须面朝公路,并按照光缆线路A端到B端的方向递增编号,字体为白底黑色宋体,最下面字体距地面2.5米。
具体要求及杆号模板如下:二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm;终端拉线与吊线共用一个抱箍,距杆梢50cm,特殊情况下不能小于25cm。
2、杆上需装设两条吊线时,终端杆两个拉线抱箍间距为40cm;3、双方拉线抱箍应装在吊线下面10cm;四方拉线顺拉抱箍应装在吊线下面10cm,侧拉线抱箍应装在四方拉顺拉线下面10cm;4、拉线上把采用卡固法,使用三个U形卡子(即钢丝扣)各间距为100mm,再隔150mm采用3.0铁线另缠封尾5圈,具体做法详见下图:5、拉线中把采用另缠法,封尾可使用3.0铁线另缠封尾5圈,具体规格及做法详见下表图(单位:mm)、一般情况下制作拉线材料选用镀锌钢绞线,角杆拉线和终端拉线均采用比7、当转角杆的角深大于15m时,应装设两条终端拉线;当转角杆的角深大于15m时装设两条拉线,每条拉线分别装在对应的线条张力方向的反侧,两条拉线出土点应相互内移30cm-45cm之间;8、一般情况下,在直线段内每隔8根电杆设一处双方拉,每隔16根电杆设一处四方拉;9、地锚钢柄出土长度为300mm,允许偏差50mm,拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm,地锚的出土斜槽应与拉线上把成直线;10、拉线地锚应按要求埋设端正,不得偏斜,地锚的拉线盘应与拉线垂直,出土点与地面倾斜呈45度。
拉线地锚安装详见下图:300土质分类普通土硬土水田、湿地石质拉线程式7/2.2 1.3 1.2 1.4 1.0 7/2.6 1.4 1.3 1.5 1.1 7/3.0 1.5 1.4 1.6 1.212、拉线的距高比宜为1,特殊情况应≥0.75;13、街道和路边的拉线应安装红白警示套管。
见下图。
三、架空吊线1、一般情况下,架空吊线选用7/2.2镀锌钢绞线,吊线安装在直线杆段采用穿钉法;对于角杆吊线走向在拉线的反侧采用吊线抱箍、夹板来固定吊线,反之用穿钉、夹板固定吊线;吊线安装距杆梢顶一般情况下距杆梢≥50cm,特殊情况下应≥25cm。
安装好的吊线宜与地面等距;2、吊线走向:根据设计A-B端方向吊线宜安装在电杆的左侧;3、吊线在终端杆及角深大于15m的角杆应做终结。
吊线终结采用卡固法,与拉线上把相同;4、吊线的辅助装置:吊线的坡度变化要求不超过杆距的5%,当坡度变化超过杆距5%-10%时,吊线要求做仰角或俯角加固;当角杆角深大于5m时,吊线要求做内角辅助装置加固吊线;5、吊线接续:采用另缠法,采用蛋型隔电子作电气断开,一般情况下每1公里做一次电气断开;在架空飞线档内,所有吊线必须整条架设,不允许接续使用;另缠法的制作按距蛋形隔电子10cm采用3.0铁线另缠15cm,间距3cm再另缠10cm 后,再间隔10cm用3.0铁线另缠封尾5圈;6、在同一杆路上架设两层吊线时,两吊线的间距为40cm;7、架设辅助吊线与主吊线的间距为40 cm,每隔30m采用镀锌扁铁及三眼单槽夹板做一处连接【镀锌扁铁规格为:40mm(宽)×5mm(厚)×400mm(长)】;8、防雷接地:对于所有架空线路要求至少保证每公里有一次接地,所有安装拉线的电杆和吊线均必须接地;电杆避雷线与拉线连接示意图、吊线接地示意图见下图:避雷线与拉线连接示意图吊线接地示意图四、架空光缆敷设1、光缆挂钩在吊线上安装的标准间距为50cm,允许误差±3公分,电杆两侧的第一只挂钩应各距电杆25公分,允许误差±2公分。
挂钩在吊线上的搭扣方向宜一致,挂钩托板应齐全;2、光缆敷设前应进行单盘测试和配盘,并按设计要求的A、B端方向进行敷设。
配盘时严禁将光缆接头安装在跨越道路、铁路或河流的跨越档内;3、整盘光缆敷设时应采用倒“∞”法进行敷设;4、光缆敷设后应平直、无扭转弯、无机械损伤、无过渡弯曲,走向合理美观;敷设安装时,光缆弯曲的曲率半径应大于光缆外径的20倍,光缆安装固定后曲率半径应不小于光缆外径的10倍;5、光缆经过或靠近并有可能磨蹭缆的各种障碍物时,应在光缆及吊线上加装安全保护;如下图所示。
6、直线杆路敷设光缆时每隔5根电杆作一处杆弯预留,预留在电杆两侧的挂钩间下垂25-30cm,并套波纹管保护50cm。
如下图所示。
7、光缆与其它设施的间隔距离应符合下表要求:序号其它建筑物名称最小垂直距离(m) 备注1 距铁路轨面7.5 缆线最低点至轨面2 距公路、市区主要道路路面 6.0 公路转弯处应为倾斜的最高点3 距一般道路路面 6.0 包括农村机耕道、农用车道等4 距通航河流航帆顶点 1.0 在最高水位时5 距不通航河流顶点 2.0 在最高水位时及漂浮物上6 距房屋屋顶 2.0 跨越房顶2.0m、跨越屋脊0.6m7 与其它通信线交越间距0.68 距树枝顶 1.59 沿街坊小巷架设距地面 4.010 高农作物地段 3.5 最低缆线与农作物、农机的最高点间的净距,应不小于0.6m11 其它一般地型距地面 3.5 个别特殊山坡容许不小于2.5m8、光缆跨越公路时,缆线均应套夜光警示管;9、光缆与电力线垂直、斜向交越须做绝缘保护光缆线路,绝缘保护长度应超过电力线交越跨度两端各1.5米以上;当与电力线交越时垂直净距达不到要求,且缆线到地面的距离达又不到3.5米的情况下应改为直埋通过。
如下图所示。
10、架空线路与电力线交叉跨越平行时的隔距要求详见下表:序号电力线路电压最小垂直净距(m) 最小水平距离(m)说明电力线有防雷装电力线无防雷1 1kV以下 1.25 1.25 1.02 1~10kV 2.0 4.0 2.03 35kV 3.0 5.0 3.04 60~110kV 3.0 5.0 4.05 220kV 4.0 6.0 6.56 低压电力用户线0.6 带绝缘层7 电车滑行线/吊线 1.25 1.25 不允许穿越8 与电力线交叉点至最近的电力杆距离尽量靠近,但应≥7m11、光缆引上引下处采用钢管内套φ28/32塑料子管保护,光缆在引上引下电杆应作10米以上的光缆预留;光缆引上保护示意图如下。
12、光缆线路每隔20个杆挡作一处光缆预留10米以上;跨铁路、顶管、直埋、跨二级路以上的公路两端各预留光缆10米以上;架空光缆接头两端的光缆应做余留10-20米,两端的预留光缆应用预留架盘在邻杆上,局房内留20-30米;13、所有的预留光缆盘应盘缠成“O”型圈并绑扎好吊挂在电杆安装的预留架上,光缆预留圈直径应不小于60cm;光缆预留示意图如下14、为避免光缆“打小圈”及“扭转”预留光缆需一正一反绕圈;按设计要求采用扎线绑扎,要求缠扎美观;15、预留架采用“十”或“一”字型预留架,角杆不允许安装预留架。
五、管道光缆敷设1、对于梅花管和单管子管的管道可以直接穿放光缆;2、对于PVC管或波纹管,一般敷设3根塑料子管敷设光缆,子管在两个人/手孔间不得有接头,子管在人/手孔内伸出长度为20-40cm;3、光缆在人/手孔内的光缆顺靠墙壁绑扎固定,子管外部光缆应采用塑料管或波纹管保护;4、管道光缆每隔500m应作一次10m以上的预留,光缆接头两侧预留各为10-15m,预留光缆可盘留在接头人/孔内,当接头人/手孔内拥挤时,也可盘留在两端相邻的人/手孔内,在人/手孔内的预留光缆必须盘留绑扎、固定安放在人/手孔适当的位置上,在每个人/手孔内的管道光缆应做光缆标志牌。
六、直埋光缆敷设1、直埋光缆沟底宽度宜为30cm,埋设时光缆应套塑料管保护,斜坡上的埋设光缆沟应按设计规定的措施处理,光缆埋深应符合下表规定。
敷设地段埋深(m)备注普通土、硬土≥1.2 沟底应垫10 cm细土或细沙半石质、砂砾土、风化石≥1.0 沟底应垫10 cm细土或细沙全石质、流沙≥0.8 沟底应垫10 cm细土或细沙市郊、村镇≥1.2市区人行道≥1.0穿越铁路(距道碴底)、公路(距路面)≥1.2沟渠、水塘≥1.2河流按水底电缆要求注:对于特殊地段如石质、半石质地段沟的深度一般应不小于20 cm,并在沟底和光缆上方各铺10 cm厚的细土或沙土,沟底应平整无碎石。
2、直埋光敷设光缆的A、B端方向应符合设计要求;3、直埋光缆的曲率半径应大于光缆外径的20倍;4、同沟敷设两条光缆以上时,应平行排列,两条光缆间距应不小于5cm,不得交叉或重叠;5、埋式光缆与其它设施平行或交越时的间距应符合下表要求:6、光缆必须平放于沟底,不得腾空和拱起,光缆布放后,应检查光缆外皮,如有破损立即修复;7、光缆预留长度必须满足下表要求:8、回填土:先回填10cm厚的碎土或细土,严禁将石块、砖头、冻土等推入沟内,交应人工踏平;9、回填土应高出地面不小于10cm;10、直埋标石编号白底红或黑漆正楷字,字体端正,表面清洁。
编应根据传输方向自A端至B端方向编排,一般以一个中继段为独立编号单位。
标石的编号及符吊线引入,终端不允许固定在铁塔、抱杆上。
光缆敷设应平直,绑扎间距均匀美观;2、局内光缆应在进局馈线窗和终端前1米处分别挂标识牌,注明光缆局向、光缆芯数、施工日期等信息,以便识别;3、布放过程中注意每个拐弯点,严禁出现小圈和死弯;4、光缆成端后机房内的余缆应盘留到室外的局前井或终端电杆上,当必须在机房内盘留时,光缆盘扎后置于设计指定的地点或适当的位置;5、局内光缆应注意免受压迫。
对进局光缆××市分公司增加的要求:1、位于居民区的基站:A、基站附近的光缆为架空或挂墙的,必须采用架空或挂墙方式进局,其他要求遵照区公司的规范;B、基站附近的光缆为管道或直埋的,必须采用管道或直埋方式进局,埋深度必须大于1米(因地形因素深度无法达到1米的,必须采用20厘米厚的水泥包封保护),其他要求遵照区公司的规范。
