电渣压力焊质量验收及不合格检验批的处理方法

《电渣压力焊不合格处理措施》17#楼地下二层35-68轴柱，钢筋级别hrb400/规格为20的焊接接头经双倍取样复试不合格、我项目部决定采取绑扎加固处理：具体处理措施见附图监理单位验收意见专业监理工程师：施工单位验收意见：项目技术负责人：建设单位项目工程师：xx年5月11日第二篇：电渣压力焊不合格处理方案电渣压力焊不合格处理方案南通京扬广场工程1号楼a区柱、板墙暗柱钢筋连接均采用电渣压力焊接头，hrb400直径16的试件经复试不合格，该批试件代表板墙暗柱hrb400直径16的钢筋电渣压力焊共46根接头。

根据现场实际情况在电渣压力焊处采用另加绑扎hrb400直径16的钢筋搭接绑扎加固，长度1.5米。

通州建总京扬广场工程项目部xx年9月7日第三篇：电渣压力焊抽检不合格的处理方案会议纪要时间：xx年10月20日会议地点：工地会议室参加单位：鹤山市人民武装部、鹤山市工程建设监理有限公司、中国建筑技术集团有限公司、广东华坤建设工程有限公司、鹤山市建设工程质量检测中心。

事因：国防大厦首层柱电渣压力焊抽检不合格，施工单位已对首层柱砼进行了浇筑。

现召集四个责任主体对此质量问题进行论证，讨论处理意见。

1、鹤山市建设工程检测中心冯建林：按照试验结果，抗拉强度基本能达到标准值540mpa，按照电渣压力焊验收规范：至少有2个试件断于焊缝之外，并应是延性断裂，才能判定为合格；当接头试件虽断于焊缝或热影响区，呈脆性断裂，但其抗拉强度大于或等于钢筋规定抗拉强度的1.10倍时（即594mpa），可按断于焊缝或热影响区之外，呈延性断裂同等对待。

2、与会单位建议。

考虑到设计单位设计时钢筋有一定的富余，首先由设计单位根据电渣压力焊检验报告的有关数据对首层柱钢筋进行复算，看是否可满足安全使用功能要求，复算结果不能满足安全使用功能要求的，我们几个责任主体再讨论补强加固等其它处理方案。

3、经过与会人员讨论，结论如下：一致认为先由设计单位根据电渣压力焊检验报告的有关数据对首层柱钢筋进行复算：1）复算结果可满足安全使用功能要求的，不作处理。

电渣压力焊验收规范在正式焊接生产之前，采用与生产相同的钢筋和焊剂，制作3个抗拉试件，试验合后，才允许正式生产。

2．电渣压力焊接头的质量验收(包括外观检查和强度试验)：(1电渣压力焊接头应逐个进行外观检查。

当进行力学性能试验时，应从每批接头中随机切取3个试件做拉伸试验，且应按下列规定抽取试件：1)在一般建(构)筑物中，应以300个同级别钢筋接头作为一批；2)在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头仍应作为一批。

(2)电渣压力焊接头外观检查结果应符合下列要求：1)四周焊包均匀凸出钢筋表面的高度应大于或等于4mm；2)钢筋与电极接触处，应无烧伤缺陷；3)接头处的弯折角不大于4o；4)接头处的轴线偏移不得大于钢筋直径的0．1倍，且不得大于2mm。

外观检查不合格的接头应切除重焊，或采取补强焊接措施。

(3)电渣压力焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。

当试验结果有1个试件的抗拉强度低于规定值，应再取6个试件进行复检。

复检结果，当仍有1个试件的抗拉强度小于规定值，应确认该批接头为不合格。

三级钢筋可不可以进行电渣压力焊？一般钢筋电渣压力焊工艺标准（415-1996）适用范围是：适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的Ⅰ～Ⅱ级竖向或斜向（倾斜度4﹕1范围内）钢筋的连接。

三级钢筋不适用。

我们这里的工地采用电渣压力焊，但是钢筋直径变了，现在是直径20的和14的焊接，而且20的是三级钢，14的是？焊接时两种钢筋极差不大于220 18 16 14 显然是不能焊到一起的不能焊那就采用绑扎搭接三级钢筋电渣压力焊，焊接要多大焊机？电渣压力焊可采用交流或直流焊接电源，焊机容量应根据所焊钢筋的直径选定。

由于电渣压力焊机的生产厂家很多，产品设计各有不相同，所以配用焊接电源的型号也同，常用的多为弧焊电源（电弧焊机），如BX3-500型、BX3-630型、BX3-750型、BX3-1000型等。

焊接工程施工质量验收
1.分项工程质量验收应符合下列规定：
1）主控项目应符合本规范的规定。

2）一般项目每项抽检实测值应在本规范规定的允许偏差范围内。

2、焊接工程质量验收文件和记录应包括下列内容：
1）焊接工程的施工技术文件、施工记录和报告，且应符合现行国家标准《现场设备、工业管道焊接工程施工规范》GB50236的规定。

2）分项工程质量验收记录、内容和格式应符合本规范附录A的规定。

3、当焊接工程质量不符合本规范规定时,应按下列规定进行处理：
1）经返工或返修的分项工程,应重新进行验收。

2）经有资质的检测单位检测鉴定能够达到设计要求的分项工程，应予以验收。

3）经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算认可，能够满足结构安全和使用功能的分项工程，可予以验收。

4）经过返修仍不能满足安全使用要求的工程，严禁验收。

4、未经验收合格的焊接工程不得投入使用。

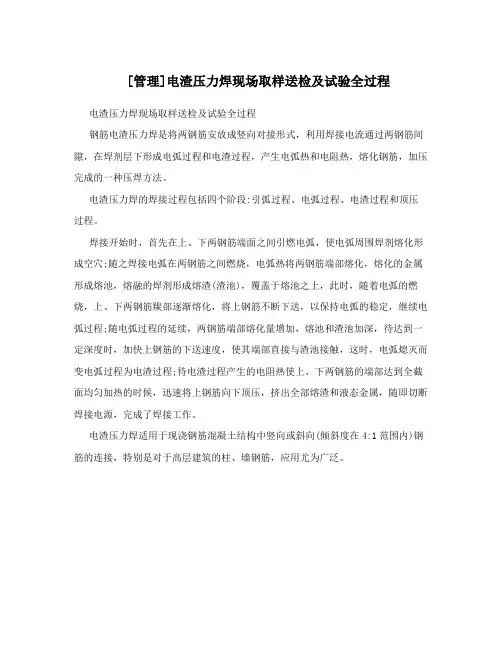

[管理]电渣压力焊现场取样送检及试验全过程电渣压力焊现场取样送检及试验全过程钢筋电渣压力焊是将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。

电渣压力焊的焊接过程包括四个阶段:引弧过程、电弧过程、电渣过程和顶压过程。

焊接开始时，首先在上、下两钢筋端面之间引燃电弧，使电弧周围焊剂熔化形成空穴;随之焊接电弧在两钢筋之间燃烧，电弧热将两钢筋端部熔化，熔化的金属形成熔池，熔融的焊剂形成熔渣(渣池)，覆盖于熔池之上，此时，随着电弧的燃烧，上、下两钢筋羰部逐渐熔化，将上钢筋不断下送，以保持电弧的稳定，继续电弧过程;随电弧过程的延续，两钢筋端部熔化量增加，熔池和渣池加深，待达到一定深度时，加快上钢筋的下送速度，使其端部直接与渣池接触，这时，电弧熄灭而变电弧过程为电渣过程;待电渣过程产生的电阻热使上、下两钢筋的端部达到全截面均匀加热的时候，迅速将上钢筋向下顶压，挤出全部熔渣和液态金属，随即切断焊接电源，完成了焊接工作。

电渣压力焊适用于现浇钢筋混凝土结构中竖向或斜向(倾斜度在4:1范围内)钢筋的连接，特别是对于高层建筑的柱、墙钢筋，应用尤为广泛。

质量标准1 钢筋的品种和质量，必须符合设计要求和有关标准的规定。

注:进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。

检验方法:检查出厂质量证明书和试验报告单。

2 钢筋的规格，焊接接头的位置，同一区段内有接头钢筋面积的百分比，必须符合设计要求和施工规范的规定。

检验方法:观察或尺量检查。

3 电渣压力焊接头的力学性能检验必须合格。

力学性能检验时，从每批接头中随机切取3个接头作拉伸试验。

3.1 在一般构筑物中，以300个同钢筋级别接头作为一批。

3.2 在现浇钢筋混凝土多层结构中，以每一楼层或施工区段的同级别钢筋接头作为一批，不足300个接头仍作为一批。

检验方法:检查焊接试件试验报告。

电渣压力焊整改方案篇一：关于柱筋接头电渣压力焊送检不合格关于柱受力筋接头电渣压力焊送检不合格整改方案关于柱受力筋接头电渣压力焊送检不合格整改方案一、依据二、概况晨曦怡庭花园工程6#楼单位工程。

现施工进度是为三层柱。

本次柱受力筋电渣压力焊有直径12、14、16三种规格，其中直径14不合格，其他规格检验合格。

检验报告报监理公司后按要求双倍取样复检。

根据以往长期的施工经验和钢筋母材检测的合格报告，及焊接接头的外观比较均匀无气泡。

由于监测站停电、设备故障等原因，不出具复试报告，影响施工进度，故考虑合格处理，待复检不合格报告出具时，三层混凝土已浇筑。

核对施工图，设计有采用直径14钢筋的柱代号为DZQ1在该层只有一个，位置位于13/D轴，钢筋为17根14的钢筋。

三、原因分析因出现电渣压力焊接头检验不合格情况，项目部质量组马上深入调查，分析原因；综合现场实际情况，原因如下：本次操作工经验不足，焊接时焊机电流控制未作针对性调整，通电时间控制不理想，致使本次直径14的钢筋焊接不合格。

四、整改措施针对本次情况，我司项目部采用如下措施进行整改：1、将代号为DZQ1的柱子混凝土敲除，将原有焊接接头割除，重新下料焊接并送检，检测合格后方进入下道工序施工。

，2、施工中，常有出现该隐患，本项目部决定，以后所有采用电渣压力焊工艺的焊接接头，一律待检测单位出具合格报告后方进入下道工序施工，不能再次以以往的施工经验代替。

20年6月19日1篇二：关于柱受力筋接头电渣压焊不合格处理方案关于柱受力筋接头电渣压力焊送检不合格的整改方案编制人：校对人：审核人：审批人：职务：项目部技术员职务：项目技术负责人职务：项目经理职务：企业技术负责人编制时间： 201年月日一、依据1.《建筑工程施工质量验收统一标准》 GB50300-2012.《钢筋混凝土结构工程施工质量验收规范》 GB50204-2023.施工图结构设计总说明GS-01、GS-044.惠州市建筑工程质量检测站发出的《焊接接头检验报告》。

电渣压力焊做法及送检钢筋电渣压力焊是将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。

电渣压力焊的焊接过程包括四个阶段：引弧过程、电弧过程、电渣过程和顶压过程。

焊接开始时，首先在上、下两钢筋端面之间引燃电弧，使电弧周围焊剂熔化形成空穴；随之焊接电弧在两钢筋之间燃烧，电弧热将两钢筋端部熔化，熔化的金属形成熔池，熔融的焊剂形成熔渣（渣池），覆盖于熔池之上，此时，随着电弧的燃烧，上、下两钢筋羰部逐渐熔化，将上钢筋不断下送，以保持电弧的稳定，继续电弧过程；随电弧过程的延续，两钢筋端部熔化量增加，熔池和渣池加深，待达到一定深度时，加快上钢筋的下送速度，使其端部直接与渣池接触，这时，电弧熄灭而变电弧过程为电渣过程；待电渣过程产生的电阻热使上、下两钢筋的端部达到全截面均匀加热的时候，迅速将上钢筋向下顶压，挤出全部熔渣和液态金属，随即切断焊接电源，完成了焊接工作。

电渣压力焊适用于现浇钢筋混凝土结构中竖向或斜向（倾斜度在4：1范围内）钢筋的连接，特别是对于高层建筑的柱、墙钢筋，应用尤为广泛。

质量标准1 钢筋的品种和质量，必须符合设计要求和有关标准的规定。

注：进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。

检验方法：检查出厂质量证明书和试验报告单。

2 钢筋的规格，焊接接头的位置，同一区段内有接头钢筋面积的百分比，必须符合设计要求和施工规范的规定。

检验方法：观察或尺量检查。

3 电渣压力焊接头的力学性能检验必须合格。

力学性能检验时，从每批接头中随机切取3个接头作拉伸试验。

3.1 在一般构筑物中，以300个同钢筋级别接头作为一批。

3.2 在现浇钢筋混凝土多层结构中，以每一楼层或施工区段的同级别钢筋接头作为一批，不足300个接头仍作为一批。

检验方法：检查焊接试件试验报告。

4.2 基本项目：钢筋电渣压力焊接头应逐个进行外观检查，结果应符合下列要求：4.2.1 焊包较均匀，突出部分最少高出钢筋表面4mm。

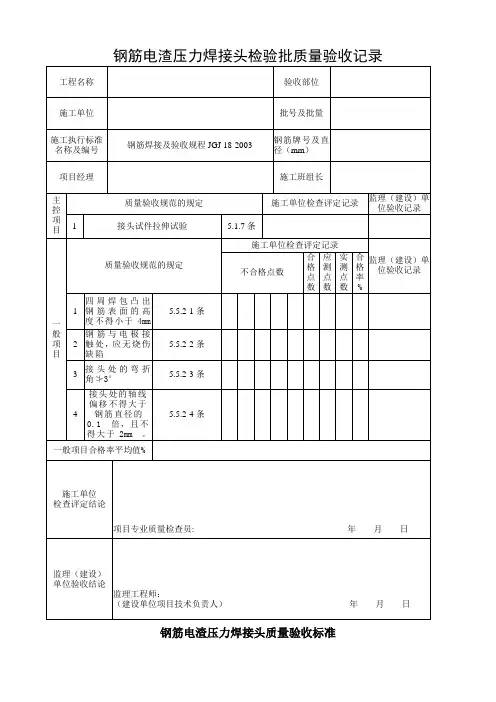

钢筋电渣压力焊接头质量验收标准主控项目5.1.7 钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头拉伸试验结果均应符合下列要求：1 3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；RRB400钢筋接头试件的抗拉强度均不得小于570N/mm2；2 至少应有2个试件断于焊缝之外，并应呈延性断裂。

当达到上述2顶要求时，应评定该批接头为抗拉强度合格。

当试验结果有2试件抗拉强度小于钢筋规定的抗拉强度；或3个试件均在焊缝或热影响区发生脆性断裂时，则一次判定该批接头为不合格品。

当试验结果有1个试件的抗拉强度小于规定值，或2个试件在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的 1.10 倍时，应进行复验。

复验时，应再切取6个试作。

复验结果，当仍有1个试件的抗拉强度小于规定值，或有3个试件断于焊缝或热影响区呈脆性断裂，其抗拉强度小于钢筋规定抗拉强度的1.10倍时，应判定该批接头为不合格品。

注：当接头试件虽断于焊缝或热影响区，呈脆性断裂，但其抗拉强度大于或等于钢筋规定抗拉强度的1.10倍时，可按断于焊缝或热影响区之外，称延性断裂同等对待。

一般项目5.5.1电渣压力焊接头的质量检验，应分批进行外观检查和力学性能检验，并应按下列规定作为一个检验批：在现浇钢筋混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。

每批随机切取3 个接头做拉伸试验。

5.5.2 电渣压力焊接头外观检查结果，应符合下列要求：1 四周焊包凸出钢筋表面的高度不得小于4mm ；2 钢筋与电极接触处，应无烧伤缺陷；3 接头处的弯折角不得大于 3°；4 接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm。

电渣压力焊新规范篇一：电渣压力焊施工工艺标准电渣压力焊施工工艺标准1. 适用范围本标准规定了钢筋电渣压力焊施工的要求、方法和质量标准。

本标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14mm～20mmHPB235、直径14mm～32mmHRB335和HRB400级竖向或斜向（倾斜度4：1范围内）钢筋的连接。

2. 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB50300—2001 建筑工程施工质量验收统一标准GB50204—2002 混凝土结构工程施工质量验收规范JGJ18—2003 钢筋焊接及验收规程3. 术语钢筋电渣压力焊：将钢筋安装成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋并加压完成的一种压焊方法。

4. 施工准备4.1 技术准备4.1.1 操作工人必须持证上岗。

4.1.2 编写焊接工艺，通过焊接试验选定焊接参数。

4.1.3 对焊工进行技术、安全交底。

4.2 物资准备4.2.1 钢筋:钢筋的牌号、直径必须符合设计要求，有出厂质量证明书及复试报告单，进口钢筋还应有化学复试单，并应有焊接性试验报告。

4.2.2 焊剂：4.2.2.1 焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。

常用焊剂型号HJ431，为熔炼型高锰高硅低氟焊剂或者HJ330，为中锰高硅低氟焊剂。

4.2.2.2 焊剂应存放在干燥的库房内，防止受潮。

如受潮，使用前须经250～300℃烘焙2h。

4.2.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

4.2.2.4焊剂应有出厂合格证。

4.3 施工设施准备4.3.1 施工机械焊接电源（宜采用次级空载电压较高的交流或直流焊接电源。

一般32mm直径及以下的钢筋焊接时，可采用额定电流为630A的焊接电源）、控制箱、焊接夹具等。

原材料进场检测及不合格材料处理方案对原材料、半成品及成品进行规定的检验，以保证工程质量符合要求。

不合格产品严禁流入工程。

相关规范规定检测材料，材料员、质检员应严格按照规定进行验收。

检测不合格的材料，应登记在不合格材料检测台帐上。

相关材料检测及不合格材料处理:1、热轧带肋钢筋每批应由同厂、同炉号、同级别、同规格、同生产工艺，同一进场时间,进入同一施工现场，每批重量不大于60T的钢筋组成；每批送样钢筋长度50cm的7根，30cm的2根。

初次检测不合格时，加倍取样进行复试，如复试合格则允许用于本工程，不合格应予以退场。

2、钢筋电弧焊以300个同接头型式、同钢筋级别的接头为一批。

在现场安装条件下,每一楼层中以300个同接头型式、同钢筋级别的接头作为一批，不足300个时仍作一批。

取样数量：拉伸试验3件/批。

初次检测不合格时，加倍取样进行复试，如复试结果仍不合格,则进行返工处理。

3、钢筋电渣压力焊在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个仍应作一批.取样数量:拉伸试验3件/批。

初次检测不合格时，加倍取样进行复试，如复试结果仍不合格,则进行返工处理。

4、水泥进场应提供水泥3天及28天强度检测报告、合格证等质量证明文件。

进场后应由建设单位、监理单位、施工单位共同见证取样，并送检测单位进行检测,如检测不合格，将由建设单位、监理单位、施工单位加倍取样进行复试,如复试合格则允许使用，不合格应予以退场。

5、砖每3。

5万块为一批，每批次10块。

初次检测不合格时，加倍取样进行复试,如复试合格则允许使用，不合格应予以退场。

6、砂检测应以在施工现场堆放的同产地,同规格分批验收，以400立方米或600吨为一验收批,不足上述数量者以一批计。

对于一次进场数量较少,且随进随用者，当质量比较稳定时，可以一个月为一周期以400立方米或600吨为一检验批,不足者亦为一个批次进行抽检。

每次从8个不同部位，取样22kg。

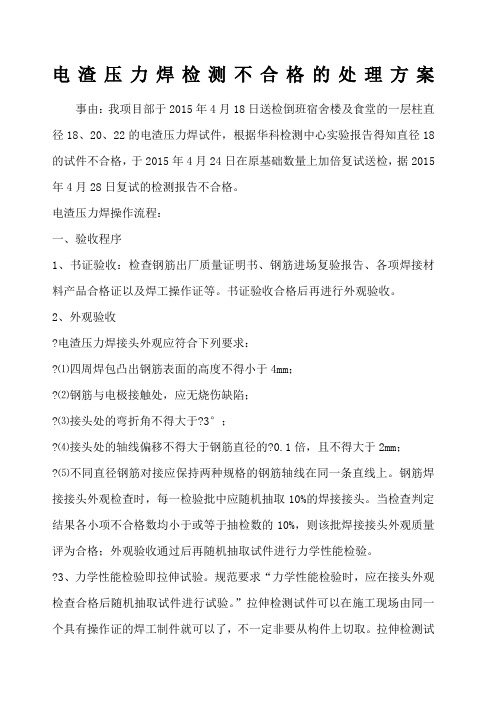

电渣压力焊检测不合格的处理方案事由：我项目部于2015年4月18日送检倒班宿舍楼及食堂的一层柱直径18、20、22的电渣压力焊试件，根据华科检测中心实验报告得知直径18的试件不合格，于2015年4月24日在原基础数量上加倍复试送检，据2015年4月28日复试的检测报告不合格。

电渣压力焊操作流程：一、验收程序1、书证验收：检查钢筋出厂质量证明书、钢筋进场复验报告、各项焊接材料产品合格证以及焊工操作证等。

书证验收合格后再进行外观验收。

2、外观验收?电渣压力焊接头外观应符合下列要求：?⑴四周焊包凸出钢筋表面的高度不得小于4mm；?⑵钢筋与电极接触处，应无烧伤缺陷；?⑶接头处的弯折角不得大于?3°；?⑷接头处的轴线偏移不得大于钢筋直径的?0.1倍，且不得大于2mm；?⑸不同直径钢筋对接应保持两种规格的钢筋轴线在同一条直线上。

钢筋焊接接头外观检查时，每一检验批中应随机抽取10%的焊接接头。

当检查判定结果各小项不合格数均小于或等于抽检数的10%，则该批焊接接头外观质量评为合格；外观验收通过后再随机抽取试件进行力学性能检验。

?3、力学性能检验即拉伸试验。

规范要求“力学性能检验时，应在接头外观检查合格后随机抽取试件进行试验。

”拉伸检测试件可以在施工现场由同一个具有操作证的焊工制件就可以了，不一定非要从构件上切取。

拉伸检测试件取样规定：在现浇钢筋混凝土结构中，应以300?个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300?个同牌号钢筋接头作为一批；当不足300?个接头时，仍应作为一批。

每批随机切取3个接头做拉伸试验。

试件取样长度详见《钢筋焊接接头试验方法标准》JGJ/T27-2001?取样频率还要和施工组织设计的“验收检验批方案”相吻合，即保证每一个混凝土结构检验批都有拉伸试验检测报告，在房屋结构中一般以同一班次浇筑的混凝土构件为一检验批。

检测试件由郴州市华科检测专业检测单位试验并出具检测报告。
