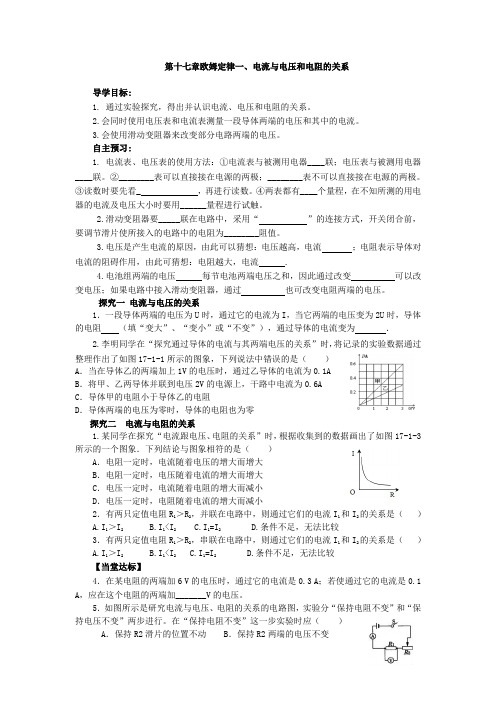

第十七章欧姆定律一、电流与电压和电阻的关系导学目标:1. 通过实验探究，得出并认识电流、电压和电阻的关系。
2.会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。
3.会使用滑动变阻器来改变部分电路两端的电压。
自主预习:1. 电流表、电压表的使用方法：①电流表与被测用电器____联；电压表与被测用电器____联。
②________表可以直接接在电源的两极；________表不可以直接接在电源的两极。
③读数时要先看_ ，再进行读数。
④两表都有____个量程，在不知所测的用电器的电流及电压大小时要用______量程进行试触。
2.滑动变阻器要_____联在电路中，采用“”的连接方式，开关闭合前，要调节滑片使所接入的电路中的电阻为________阻值。
3.电压是产生电流的原因，由此可以猜想：电压越高，电流；电阻表示导体对电流的阻碍作用，由此可猜想：电阻越大，电流 .4.电池组两端的电压每节电池两端电压之和，因此通过改变可以改变电压；如果电路中接入滑动变阻器，通过也可改变电阻两端的电压。
探究一电流与电压的关系1．一段导体两端的电压为U时，通过它的电流为I，当它两端的电压变为2U时，导体的电阻（填“变大”、“变小”或“不变”），通过导体的电流变为．2.李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图17-1-1所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB．将甲、乙两导体并联到电压2V的电源上，干路中电流为0.6AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零探究二电流与电阻的关系1.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图17-1-3所示的一个图象．下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小2．有两只定值电阻R1＞R2，并联在电路中，则通过它们的电流I1和I2的关系是（）A.I1＞I2B.I1<I2C.I1=I2D.条件不足，无法比较3．有两只定值电阻R1＞R2，串联在电路中，则通过它们的电流I1和I2的关系是（）A.I1＞I2B.I1<I2C.I1=I2D.条件不足，无法比较【当堂达标】4．在某电阻的两端加6 V的电压时，通过它的电流是0.3 A；若使通过它的电流是0.1 A，应在这个电阻的两端加_______V的电压。

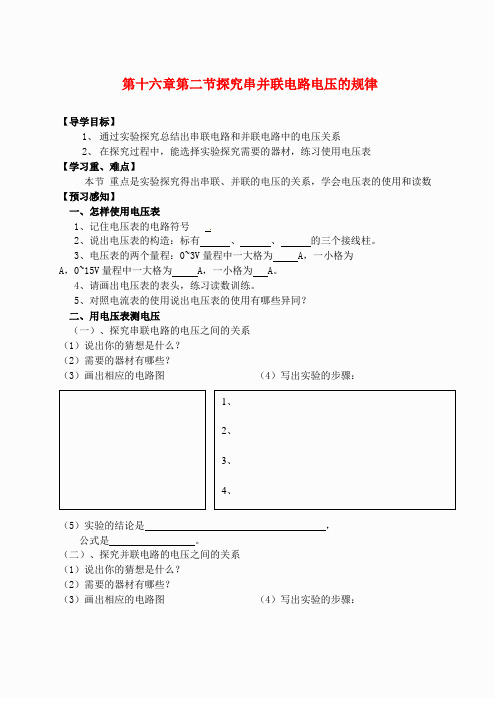

第十六章第二节探究串并联电路电压的规律【导学目标】1、通过实验探究总结出串联电路和并联电路中的电压关系2、在探究过程中，能选择实验探究需要的器材，练习使用电压表【学习重、难点】本节重点是实验探究得出串联、并联的电压的关系，学会电压表的使用和读数【预习感知】一、怎样使用电压表1、记住电压表的电路符号2、说出电压表的构造：标有、、的三个接线柱。
3、电压表的两个量程：0~3V量程中一大格为 A，一小格为A，0~15V量程中一大格为 A，一小格为 A。
4、请画出电压表的表头，练习读数训练。
5、对照电流表的使用说出电压表的使用有哪些异同？二、用电压表测电压（一）、探究串联电路的电压之间的关系（1）说出你的猜想是什么？（2）需要的器材有哪些？（3）画出相应的电路图（4）写出实验的步骤：1、2、3、4、（5）实验的结论是，公式是。
（二）、探究并联电路的电压之间的关系（1）说出你的猜想是什么？（2）需要的器材有哪些？（3）画出相应的电路图（4）写出实验的步骤：（5）实验的结论是 ，公式是 。
【双基训练】1、如图所示，L 1和L 2是联，的a 端是接线柱，b 端是接线柱。
如果电源的总电压是6V ，的示数是4V ，则L 1的电压是 V ，L 2 的电压是 V 。
2、两盏相同的电灯，每盏电灯在2.5V 电压下才能正常发光，把它们串联起来，接在2.5V 的电源上，两灯的发光情况将 ，这是因为 。
3、家庭照明电路的用电器都要 联，因为各用电器正常工作的电压都是 V 。
4、下列说法正确的是（ ） A 、电压表的正负接线柱可以直接和电源连通B 、电路两端加了电压，电路中就有电流C 、用电器两端电压相等，它们一定是并联D 、通过用电器的电流相等，它们一定是串联5、灯泡L 1和L 2串联，测得L 1的电压U 1为2伏，两灯串联后的总电压为6伏，则L 2两端的电压U 2。
将4节干电池串联起来组成一个电池组，此电池组的总电压是，给3只相同的灯泡串联而成的电路供电，每只灯泡两端的电压为。
《生活用电》一、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用：⑴低压供电线：①给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V 的电压，火线和地线之间也有220V 的电压，正常情况下，零线和地线之间电压为 0V②测电笔：用途：用来辨别火线和零线种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
举例：☆测电笔接触火线时，如果观察不到氖管发光，你认为产生这种现象的原因是：（至少填两种可能原因）测电笔氖管已坏；手没有接触笔尾金属体；火线断路。
☆某次检修电路时，发现灯泡不亮，火线零线都能使测电笔发光，可能的原因是：火线完好，零线处有断路，被测段零线通过用电器和火线构成通路。
⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流 UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线⑷保险盒：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③④连接：与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
第二节电生磁导学目标:1.认识电流的磁效应；知道通电导体周围存在磁场.2.通电螺线管的磁场与什么的磁场相似.3.会用安培定则判断通电螺线管的极性跟电流的关系.自主预习:1.1820年丹麦物理学家________通过实验发现了电流的周围存在着_____.电磁场的方向跟电流的_______有关.2.通电螺线管外部的磁场与_______的磁场相似. 通电螺线管的两端相当于_______的两个极.3.通电螺线管的极性跟螺线管中_____的方向有关.它们的关系可用安培定则来表述:用___ ___握住螺线管,让四指指向螺线管中___ _的方向,则拇指所指的那端就是螺线管的_____.4.小明在探究“影响电磁铁磁性强弱的因素”的实验中,通电螺线管的磁感线如图所示,请在图中标出电源的正负极.探究一电流的磁效应1.如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行．接导电路后,观察到小磁针偏转．（1）实验探究的是通电直导线周围是否存在．（2）改变直导线中的电流方向,小磁针偏转方向也发生改变,表明．（3）实验中小磁针的作用是．（4）实验中用到的一种重要科学研究方法是．A．类比法 B．转换法 C．控制变量法 D．等效替代法．2.为了研究电流的磁效应,某同学采用图中所示装置进行了实验,请你根据图中三次实验的现象,得出实验结论．（1）比较A、B两图可知:_________________；（2）比较B、C两图可知:__________________．探究二通电螺线管的磁场3．如图所示,通电螺线管周围的小磁针静止时,N极指向的方向正确的是（）A.a磁针B.b磁针C.c磁针D.d磁针4. 玩具小船上固定有螺线管（有铁芯）、电源和开关组成的电路,如图所示,把小船按图示的方向放在水面上,闭合开关,船头最后静止时的指向是( )A.向东B.向南C.向西D.向北探究三安培定则的应用5．根据所给条件,画出通电螺旋管的绕法．第5题第6题第8题6. 如图所示,根据小磁针静止时的位置,标出电磁铁的磁极和电源的正负极.【当堂达标】7.最早发现电流周围存在磁场的科学家是（）A.牛顿B.伽利略C.奥斯特D.安培8.在如图所示的四个通电螺线管中,能正确地表示通电螺线管磁极极性的是（）9.图中小磁针静止时指向正确的是（）第9题第10题第11题10.如图所示,当开关S闭合时,通电螺旋管周围的小磁针指向不正确的是（）A．a B．b C．c D．d11.图中开关S闭合后,小磁针静止在图示位置.则螺线管左端是______极,小磁针的左端是_____极.12.根据图中小磁针静止时的指向,用笔划线代替导线将如图所示的实物连线图补充完整（要求:①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动时通电螺线管的磁性减弱）；标出通电螺线管的N、S极并画出它的一条磁感线,在磁感线上标明磁场方向.第12题第13题第14题第15题13．如图丙所示,为电磁铁和永磁体相互作用产生的磁场,请根据图中磁感线的方向标出永磁体A 右端的磁极和电磁铁电源的“+ ”、“一”极.14.在一只硬纸筒上绕多匝漆包线,做成一个螺线管,将它接入如图所示的电路中,再将小磁针放在螺线管附近,闭合开关后,小磁针静止时的指向如图中所示．请在图中标出电源的“+”、“一”极,并画出螺线管周围磁感线的分布情况(画出5条线)15. 根据所给条件画出通电螺线管的绕法．本资源的初衷，是希望通过网络分享，能够为广大读者提供更好的服务，为您水平的提高提供坚强的动力和保证。
欧姆定律一、选择题：1．下图中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小（）A、R甲>R乙B、R甲<R乙C、R甲=R乙D、条件不足，无法比较第1题第2题第3题第4题2．如图所示，R1：R2=2：1，当开关S闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2=（）A、1：2B、2：1C、1：3D、3：13．如图所示，R1：R2=2：3，当开关S闭合后，A1、A2两电流表的示数之比为（）A、2：3B、3：2C、2：5D、3：54．如图所示，电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为（）A、2.5VB、7.5VC、14VD、3.5V5．如图所示，电源电压恒定，合上开关S后，向左移动R2的滑片的过程中，两电表的示数变化为（）A、○A的示数增大，○V示数增大B、○A的示数增大，○V的示数减小C、○A的示数减小，○V示数增大D、○A示数减小，○V的示数减小第5题第6题第7题6 ．如图，电源电压恒定，当开关S由断开到闭合，A1、A2的示数各如何变化？（）A、A1示数不变，A2示数减小B、A1示数不变，A2示数增大C、A1、A2的示数均增大D、A1示数减小，A2示数减小7．如图，电源电压恒定，合上开关S后，右移R1的滑片时，电路的总电阻将（）A、变大B、变小C、不变D、以上三种情况均有可能二、填空题：8．有一电阻线，若两端加6V电压时，电阻线中的电流为0.5A，则该电阻线的电阻为___Ω，若它两端改加12V的电压时，则通过电阻线的电流为_______A，电阻线的电阻为______Ω；若在电阻线两端不加电压时，则通过电阻线的电流为______A，电阻线的电阻为______Ω。
9．如图所示的电路中，电源电压保持不变，R1=30Ω，R2=20Ω，电流表的示数为0.2A，则R1、R2串联后的总电阻为_____Ω，电原电压的_____V，R1两端分得的电压为_____V。
