气调库安装的注意事项

电气调试过程中的安全注意事项本文作者在经过多个现场的调试过程中总结的一些安全经验，并参考有关资料整理了起重机电气安装调试过程中需要注意的若干安全问题，希望经常到现场的安装调试人员时刻提高警惕，保质保量的完成公司安排的安装调试任务。

提示：只有看不见的敌人，才是真正的敌人，而电老虎正是这样的敌人。

安全第一，预防为主。

安全来自警惕，事故出自麻痹。

时刻记住安全第一，没有什么比安全更重要，安全主要是人身安全和设备安全，生命属于我们只有一次，用户的设备非常珍贵，我们没有理由不珍惜。

我们的现场调试是高空作业，带电作业，吊重作业，每一个环节都危险重重，危机四伏，容不得我们半点马虎大意。

有些错误仅仅损坏测试仪器，有些错误仅仅损坏设备，有些错误却会留下终生的遗憾，甚至要了我们的命，这些错误连让我们后悔的机会都没有。

所以不安全不工作，不安全不调试，安全无小事。

1、无电当作有电看，永远都要先验电，后操作。

注意：既然是故障，什么都可能发生，在我们眼里没有一样是可靠的，相信的只能是自己的眼睛和自己的判断，而正确的判断是建立在丰富的现场电气工作经验基础之上。

2、正确使用电工仪器，特别是万用表。

万用表有指针式和数字式两种，现场中都有应用。

万用表要测量准确，特别是电压档，要先插入220V电源试一下，读数和量程是否准确；打到电阻档，红黑表笔短接一下，看表针是否回零。

我们一般使用电压档(测量电压)和欧姆档(测量通断)，一定注意把表笔插入这两个档位的相应插孔中，否则如果插入电流档的插孔中测电压时会引起短路。

万用表的电池要电量充足，可带一块备用电池。

注意不要用电阻档测电压，不能超量程测量。

3、停电后再验电，一定要养成习惯。

注意断路器不能作为隔离开关之用，即使断路器手柄扳到关断（OFF）的位置，断路器的出线端也可能带电，一定要用万用表测量一下。

4、变频器在刚切断电源后，直流母线上也带电，因为放电电容放电有一个过程，存在危险电压，5分钟后才能放电完毕。

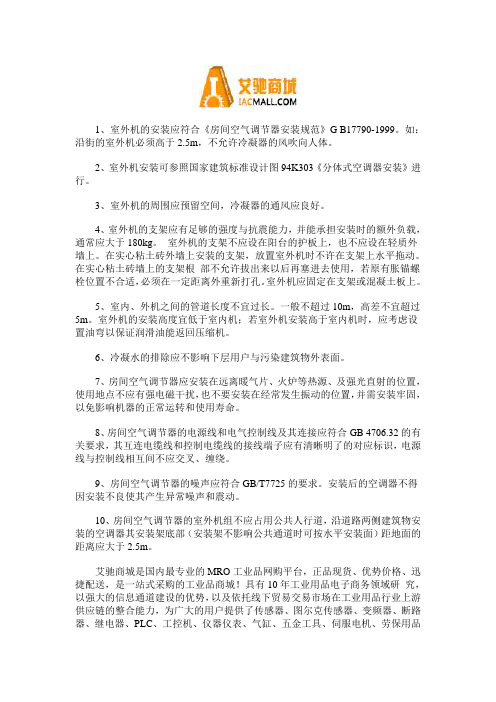

1、室外机的安装应符合《房间空气调节器安装规范》G B17790-1999。

如：沿街的室外机必须高于2.5m，不允许冷凝器的风吹向人体。

2、室外机安装可参照国家建筑标准设计图94K303《分体式空调器安装》进行。

3、室外机的周围应预留空间，冷凝器的通风应良好。

4、室外机的支架应有足够的强度与抗震能力，并能承担安装时的额外负载，通常应大于180kg。

室外机的支架不应设在阳台的护板上，也不应设在轻质外墙上。

在实心粘土砖外墙上安装的支架，放置室外机时不许在支架上水平拖动。

在实心粘土砖墙上的支架根部不允许拔出来以后再塞进去使用，若原有胀锚螺栓位置不合适，必须在一定距离外重新打孔。

室外机应固定在支架或混凝土板上。

5、室内、外机之间的管道长度不宜过长。

一般不超过10m，高差不宜超过5m。

室外机的安装高度宜低于室内机；若室外机安装高于室内机时，应考虑设置油弯以保证润滑油能返回压缩机。

6、冷凝水的排除应不影响下层用户与污染建筑物外表面。

7、房间空气调节器应安装在远离暖气片、火炉等热源、及强光直射的位置，使用地点不应有强电磁干扰，也不要安装在经常发生振动的位置，并需安装牢固，以免影响机器的正常运转和使用寿命。

8、房间空气调节器的电源线和电气控制线及其连接应符合GB 4706.32的有关要求，其互连电缆线和控制电缆线的接线端子应有清晰明了的对应标识，电源线与控制线相互间不应交叉、缠绕。

9、房间空气调节器的噪声应符合GB/T7725的要求。

安装后的空调器不得因安装不良使其产生异常噪声和震动。

10、房间空气调节器的室外机组不应占用公共人行道，沿道路两侧建筑物安装的空调器其安装架底部（安装架不影响公共通道时可按水平安装面）距地面的距离应大于2.5m。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

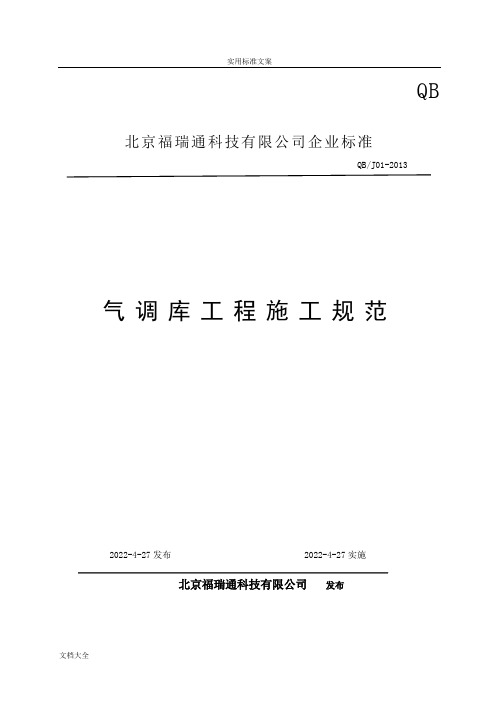

QB北京福瑞通科技有限公司企业标准 QB/J01-2013气调库工程施工规范2022-4-27发布 2022-4-27实施北京福瑞通科技有限公司发布目次前言 (1)1 总则 (2)2 引用规范及标准 (3)3 装配库 (4)3.1库体 (4)3.2冷库门 (7)4 气调库 (12)4.1气密层施工 (12)4.2气密性试验 (13)4.3 气调设备与管路 (14)4.4 加湿系统 (14)5 制冷机组、附属设备 (14)5.1总则 (14)5.2制冷机组 (15)5.3制冷附属设备 (15)5.4 吊顶风机 (16)6 制冷管道、阀门仪表 (16)6.1总则 (16)6.2制冷管道 (17)6.3阀门 (23)6.4仪表 (23)7 电气安装 (24)7.1总则 (24)7.2电气安装说明 (25)8 制冷系统吹污、气密性及抽真空试验 (25)8.1吹污 (25)8.2气密性试验 (25)8.3抽真空试验 (26)9 制冷剂的充注与回收 (28)9.1制冷剂的充注 (28)9.2制冷剂充注的方法及措施 (29)9.3制冷剂的回收 (32)9.4制冷剂回收的方法及措施 (32)10 制冷设备及管道的防腐与保冷 (35)10.1制冷设备及管道的防腐 (35)10.2制冷设备及管道的保冷 (35)11 制冷系统的试运转与调试 (38)11.1制冷系统试运转 (38)11.2制冷系统调试 (43)12 成品保护 (47)13安装工程交接与验收 (48)本规范用词说明 (49)前言为了保证气调库、冷库安装工程质量，本公司特参照有关气调库、冷库、制冷等有关国家标准及行业标准，制定出本企业标准，作为本公司工程施工和检验的依据，其中的各项技术要求将随本公司及本行业的技术进步及相关产品的改进而修改。

本规范共分13章，其主要内容有：总则；引用规范及标准；装配库；气调库气密层；制冷机组、附属设备；制冷管道、阀门仪表；电气安装；制冷系统吹污、气密性及抽真空试验；制冷剂的充注与回收；制冷设备及管道的防腐与保护；制冷系统试运转与调试；成品保护；安装工程交接与验收。

气调冷库的安装及注意事项摘要阐明气调冷库的定义，说明了气调库与普通冷库的区别，讲述了气调库的安装方法及注意事项，并提出相关要点。

关键词气调冷库安装注意事项气调库又称气调贮藏库，是当今最先进的果蔬保鲜贮藏方法。

它是在保鲜库的基础上，增加气体成分调节，通过对贮藏环境中温度、湿度、二氧化碳、氧气浓度和乙烯浓度等条件的控制，抑制果蔬呼吸作用，延缓其新陈代谢过程，更好地保持果蔬新鲜度和商品性，延长果蔬贮藏期和保鲜期（销售货架期）。

通常气调贮藏比普通冷藏可延长贮藏期0.5—1倍；气调库内储藏的果蔬，出库后先从休眠状态苏醒，这使果蔬出库后保鲜期（销售货架期）可延长 21~28 天，是普通冷藏库的4-5倍。

气调库和保鲜库是两种类型的冷库，严格来说气调库是特殊的“保鲜库”。

除了制冷机组的使用，气调冷库比保鲜冷库在配置上多一套气调设备。

气调系统可以针对不同水果蔬菜的储藏需设定温度、氧气、CO2、乙烯、水果释放废弃等含量，并自动控制库温气体成分等稳定在设定范围内，从而更好地抑制呼吸、氧化、变质等进程，大大地延长水果的储存周期。

一：气调冷库介绍1.1气调冷库气调冷库由保鲜库和气调设备组成，组成设备有：制冷压缩机、冷风机、冷凝机组、自动控制系统（电气、电气设备）、制冷配件及五金配件（制冷剂、电磁阀、膨胀阀、保温材料、加湿设备、温控设备等）。

气调库在除了具备保鲜库配置的设备外，还增加了：催化燃烧降氧机、碳分子筛制氮机、中空纤维膜制氮机、二氧化碳脱除机、乙烯脱除机和减压气调设备。

1.2：气调冷库的特点气密性，由于气调系统的使用，气调冷库在施工过程中对气密性的要求高于普通的保鲜冷库。

否则，较差的气密性会使气调系统连续运行，使库内成分达到要求。

这样一来，不稳定、不合格的气体组成环境就无法在气调冷库中起到调节气体的作用，从而失去了气调冷库设计安装的初衷。

因此，无论是设备配置还是施工专业程度，气调冷库制冷的要求都比保鲜冷库制冷高得多，成本也高得多。

气压调节器设备操作说明随着工业和生活水平的不断发展，气动设备的使用越来越广泛。

气压调节器设备作为一种重要的气动控制元件，广泛应用于各个行业。

为了更好地帮助用户使用气压调节器设备，本文将详细介绍该设备的操作步骤和注意事项。

一、设备概述气压调节器设备是一种用于调节气动系统中气压的装置。

它能够对气源输出的气压进行调整，使其保持在设定的范围内，以满足工作需要。

气压调节器设备通常包括调节阀、压力表和过滤器等组成部分。

二、操作步骤1. 安装设备在安装气压调节器设备之前，请确保气路系统已经关闭，并将设备的进气口与气源连接，出气口与需要调压的设备连接。

同时，检查连接处的密封性，确保气体不会外泄。

2. 调整设定值根据实际工作需求，通过旋转调节阀上的旋钮来调整设备的设定值。

顺时针旋转旋钮可增加输出压力，逆时针旋转旋钮则可降低输出压力。

调整过程中，可以通过压力表的读数来确定输出压力是否符合要求。

3. 检查压力在设备正常运行之前，建议使用压力表检查输出压力的稳定性和准确性。

如果压力表读数不稳定或者有明显偏差，应及时进行检修或更换设备。

4. 操作开关根据实际工作需要，打开气压调节器设备的操作开关。

在打开开关之前，务必确保设备处于正常工作状态，无任何异常情况发生。

5. 维护保养定期检查气压调节器设备的工作状态，并根据设备的实际情况进行清洁和维护。

特别是过滤器等易受灰尘和杂质影响的部件，需要定期更换或清洗，以确保设备的正常运行。

三、注意事项1. 安全使用在操作气压调节器设备时，务必佩戴个人防护用品，避免发生意外伤害。

同时，遵循相关安全操作规程，确保设备正常运行。

2. 防止超负荷在调整设备的输出压力时，避免将其调至超出标准范围的数值，以免对设备造成过大的负荷，缩短其使用寿命。

3. 正确连接气源在安装气压调节器设备时，确保正确连接气源，并检查密封性。

如果气源连接松动或者密封不良，会导致气体泄漏，影响设备的正常工作。

4. 定期检查定期检查气压调节器设备的工作状态，确保其正常运行。

气调库设备管理方法在果蔬放入气调库之前和贮藏过程中必须经常对所有设备进行全面检查和试车，掌握设备运行状况，保证气调库正常运转。

1. 制冷设备包括制冷机、冷却塔、水泵、循环水池、出入库管道等皆应定期检查和维修，如润滑系统、制冷工质、压力表、感测温元件、压力继电器、电控元件、冷却水系统等皆须经常检查，并使之处于完好状态。

2. 气调设备包括气体调节系统、气体监控系统和加湿系统的所有设备、管道、电机、阀门、过滤器、压力表等都应经常检查维修，保证各部件清洁、灵敏、完好。

3. 管道应对所有设备与库体之间连接的管道、接头的泄漏情况、隔热管道的保温情况、阀门阀杆、上下水管、压力平衡管等进行检查，使之密封良好、内部畅通无阻、管件开关灵活。

4. 试车在完成上述检查、检修之后，即应开机进行联动试车，待确认各系统皆能正常运转后，即可将其保持在准运行状态，以便随时开机运行。

5. 设备的维修和保养操作人员应严格按照产品使用说明书进行操作，并应指定经过专门培训的技工进行操作，做好工作记录。

制冷设备、气调设备及其他设备能否处于完好的运转状态，主要取决于能否正确合理地进行操作管理与正常的维护检修两个方面的工作。

制冷设备、气调设备经过一定时间运行后，各运动部件与磨擦件都会出现相应的磨损或疲劳，有的间隙增大，有的丧失工作能力；静止的设备亦因腐蚀、振动、结垢等因素而影响正常工作。

检修的目的，就是对制冷设备、气调设备的部件进行拆卸清洗和测量检查，观察部件的磨损或损坏的情况，用修理或更换零部件的办法，恢复零部件的运转工作性能，以保证制冷设备、气调设备的正常运行。

气调库库房管理方法1 气调库体结构气调库与冷库的最大区别在于前者改变了库内气体成分，即在长时间的贮藏期间库内一直保持一个低氧高二氧化碳的环境，在这个环境下人是无法生存的，所以，一旦封库，人即不得入库工作，即使带上氧气呼吸器，也只能在非常情况下短期入库工作，且相当不便。

这就要求库体内部结构(包括隐蔽工程和库内设施)安全可靠，尽量避免贮藏期间入库作业。

气动调节阀安装安全技术规程气动调节阀是用于调节介质流量和压力的一种流体控制装置，在化工、石油、制药、食品等工业领域中得到广泛应用。

正确的安装和使用气动调节阀，能保证工业生产的安全和稳定性。

一、安装前准备1. 根据工程要求，阀门制造厂家提供的产品技术参数和图纸，对气动调节阀的型号、规格、连接方式等进行确认。

2. 检查气动调节阀的外观是否完好，是否有裂纹、变形、氧化等缺陷，检查各连接处的密封性。

3. 检查阀门执行机构、手动控制机构和附件、支承件等，确认有无松动和缺陷。

4. 根据情况，施工现场应配备安全帽、防护眼镜、耳塞、手套等防护用品。

二、安装过程1. 安装位置：气动调节阀应安装在液压或气体管路中，并应根据流体的流动方向安装，以保证阀门的正常启闭和调节功能。

2. 连接方式：若为法兰连接，应根据安装高度和密封要求选择合适的垫片，拧紧螺栓时应按对角线交替拧紧，确保连接紧密。

3. 管道安装：阀门的管路应保持水平，不得发生弯曲或扭曲，管道接头应平直，连接紧密，防止泄漏。

4. 安装附件：根据需要，可安装手动操作机构、限位开关、电磁阀、过滤器等附件，应安装合理、牢固。

5.连接电缆：对于带有附件的气动调节阀，应根据附件的要求连接相应的电缆，特别是对几个阀门共用同一电缆的情况，要进行电缆编号，标明每个阀门的位置和类型。

三、安装后检验1. 打开进口和出口阀门，检查流量是否正常，以确保阀门的调节功能。

2. 使用手动控制机构对阀门进行开闭操作，确认阀门的行程和行程指示准确无误。

3. 检查气动调节阀的泄漏情况，确保连接处的密封性。

4. 检查附件的安装和连接情况，特别是过滤器的清洗和更换。

5. 检查气动调节阀的外观和支承结构是否稳定，若存在问题应及时处理。

四、注意事项1. 安装气动调节阀时，应按照制造厂家提供的技术参数和图纸，不得擅自改变型号、规格和连接方式。

2. 安装气动调节阀时，应定期对设备进行维护和保养，确保其正常使用，防止出现故障和事故。

燃气调压柜安装时的注意事项燃气调压柜，调压站作为燃气输配管网的调压装置，广泛用于小区、公服用户、直燃设备、燃气锅炉、工业炉窑等供气系统。

(一)设定压力，遵循由高到低的原则，按步骤一项一项进行，即：切断压力——放散压力——工作压力。

(二)压力设定后，需检测其关闭压力，验证其性能，是否达到要求值。

(三)压力设定符合要求后方可开启出口阀门，在此之前不得打开出口阀门，以防意外发生。

(四)精密仪表应注意保护，以防压力波动大，损坏仪表。

(五)在“调压设备调试中，若需不间断供气。

应先通过旁路手动控制压力，一手控制压力调节阀。

一手持压力表，时刻观察压力变化，使出口压力维持在所需压力范围内，待调压器压力设定完成后，缓打开调压器出口阀门，在调压器正常供气后，再关闭旁路各阀门。

(六)若调压器采用2+0一开一闭式，两路均需调试，开启一路，关闭一路(备用)，备用路中应将进出口阀门间气压泄去，以免调压器皮膜和弹簧受压，造成疲劳。

(七)若调压器口用两路自动切换供气，需按主、副路设定压力参数，然后两路进出口阀门保持全开状态，自动切换对调压器性能要求较高，一般稳压精度≤2．5％。

关闭精度≤10为宜。

检验自动切换：将主路压力提高(模拟故障)，使主路压力超高而切断阀动作，切断主路天然气，停止供气，观察副路能否按所设定压力实现白行启动供气。

检验合格后，再使主路切断阀复位，将主路调压器压力调回原先设定值，这样主、副两路调压器压力设定后，以主路供气为主，副路备用，在主路发生故障时，副路调压器自行启动实现不间断连续供气，这种方式常用在重点公福、工商户供气中。

(八)串联监控调压器调试调压器串联监控大都采用被动监控的形式，即监控调压器为全开状态。

气调冷库的概念：气调冷库又称气调库或气调保鲜库。

气调贮藏是现在最先进的果蔬保鲜贮藏方法。

它是在冷藏的基础上，增加气体成分调节，通过对贮藏环境中温度、湿度、二氧化碳、氧气浓度和乙烯浓度等条件的控制，抑制果蔬呼吸作用，延缓其新陈代谢过程，更好地保持果蔬新鲜度和商品性，延长果蔬贮藏期和销售货架期。

通常气调贮藏比普通冷藏可延长贮藏期2—3倍。

气调冷库的保鲜原理：所谓气调保鲜就是通过气体调节方法，达到保鲜的效果。

气体调节就是将空气中的氧气浓度由21％降到3％、5％，即保鲜库是在高温冷库的基础上，加上一套气调系统，利用温度和控制氧含量两个方面的共同作用，以达到抑制果蔬采后呼吸状态。

气调冷库的优点：(1)适用范围广：适合我国南北方各种水果、蔬菜、花卉、苗木等贮藏保鲜。

(2)贮藏保鲜期长，经济效益高。

如葡萄保鲜7个月，苹果6个月，蒜苔7个月后，品质鲜嫩如初，总损耗不到5％。

一般葡萄产地价只有1．5元／公斤，而贮藏到春节前后售价可达6元／公斤。

一次性投入建成冷库，使用寿命可达30年，经济效益十分显著。

当年投资，当年见效。

(3)操作技术简单、维修方便。

制冷设备微电脑控制温度，自动开机、停机，无需专人监护，配套技术经济实用。

气调冷库的结构：气调库一般由气密库体、气调系统、制冷系统、加湿系统、压力平衡系统以及温度、湿度、O2、CO2，气体自动检测控制系统构成。

气调冷库设计安装注意事项：1、气调库一般设计为多室的的形式（适合批量进出货），单间贮量通常在50～200t 之间，高度应该适当（提高单位面积的存储量）。

2、气调库必须具有更好的气密性。

普通冷库一般适合多次储存频繁出货的形式，而气调库运行模式一般为一次进货/一次出货的形式。

这是因为保持气调库内形成要求的气体成分，并在果蔬贮藏期间较长时间地维持设定值，减免库内外“串气”。

3、气调库是一种更密闭式冷库，当库内温度升降时，其气体压力也随之变化，库内外会形成一定气压差。

所以气压平衡安全装置的设置是必要的。

燃气管道工程调压站调压箱及燃气管道附属设备安装作业指导书一、目的为规范调压站、调压箱及燃气管道附属设备安装, 完善施工管理, 保证安装质量, 特制定本作业指导书。

二、适用范围本作业指导书适用于本公司承建的所有燃气工程。

三、调压站安装1.安装前准备安装在调压站内的设备及仪表均要有出厂合格证, 调压器应有出厂合格证和产品说明书。

安装前设备应检查清洗加油, 阀门应做渗漏试验, 仪表应按说明书的要求进行调整及标定。

2.调压站的安装顺序调压站的安装顺序一般为先室外, 后室内；先地下, 后地上；先管道, 后设备。

先、后安装均应以同一安装基准线为标准, 如先、后安装的管道均以管道中心线的方位和标高为基准, 以确保安装质量。

3.调压器的安装要求（1）调压器应安装在水平直管段上, 使主调压器的阀杆呈垂直状态, 直管段的长度应符合产品说明书的要求。

（2）调压器应按阀体上箭头所指燃气进出口方向安装, 安装时调压阀应处于关闭状态, 安装前应分别检查主调压器和指挥器以及排气阀等各部件动作是否灵敏, 接头是否牢固。

（3）2台以上调压器水平布置时, 相邻调压器的外缘净距应大于1米；调压器与墙面之间的净距和室内主要通道的宽度均宜大于0.8米。

4.调压站内管道的安装要求（1）管道安装应横平竖直, 整齐美观。

（2）管道变径时应采用变径大小头, 两端均不准套焊。

（3）站内管道一般采用明设, 并列平行的管道净距以及管道与墙的距离一般不小于0.5米, 管道中心线距地面0.4-0.5米。

管道上安装设备时其间距应相应增加。

（4）水平设置的旁通管, 其管道中心应和相联的工艺管道同一标高；垂直设置的旁通管, 应和所连接的水平工艺管道垂直。

（5）调压器前后阀门之间的管段, 最好是把阀门、过滤器、波纹管补偿器和调压器等按平面位置和高程稳固好, 法兰连接处先用螺栓紧固后, 配齐短管并进行调直找平, 再进行法兰的点固焊。

待完成全部点固焊后, 松开螺栓, 进行短管与法兰的环缝焊接。
