2016年一模_故障电路专题汇编

上海市各区县2016届高三物理试题电路专题分类精编（2016宝山第14题）如图所示电路，电键S 1、S 2断开时，电压表读数为U 0，电流表读数为I 0，若电键S 1闭合，S 2断开，电压表读数为U 1，电流表读数为I 1，若电键S 1断开，S 2闭合，电压表读数为U 2，电流表读数为I 2。

则U 1－U 0I 1－I 0与U 2－U 0I 2－I 0之比K 为（ ）（A ）K ＞1（B ）K ＜1 （C ）K ＝1 （D ）无法确定（2016崇明第16题）如图所示电路中，R 1、R 2为定值电阻，电源内阻为r ．闭合电键S ，电压表显示有读数，调节可变电阻R 的阻值，电压表示数增大量为ΔU ，则在此过程中（c ）A ．可变电阻R 阻值增大，流过它的电流增大B ．电阻R 2两端的电压减小，变化量等于U ∆C ．通过电阻R 2的电流减小，变化量小于2UR ∆D ．路端电压一定增大，变化量大于U ∆（2016奉贤第19题）电阻非线性变化的滑动变阻器R 2接入图1的电路中，移动滑动变阻器触头改变接入电路中的长度x （x 为图中a 与触头之间的距离），定值电阻R 1两端的电压U 1与x 间的关系如图2，a 、b 、c 为滑动变阻器上等间距的三个点，当触头从a 移到b 和从b 移到c 的这两过程中，则不正确的是（ ） （A ）电流表A 示数变化相等（B ）电压表V 2的示数变化不相等 （C ）电阻R 1的功率变化相等 （D ）电源的输出功率都不断增大 .（2016虹口第20题）如图（甲）所示的电路中，将滑动变阻器R 2的滑动片由a 端向b 端移动，用两个电表分别测量电压和电流，得到部分U -I 关系图像如图（乙）所示，则（ ）（A ）电源的电动势为6V（B ）滑动变阻器的总阻值为20Ω（C ）当电压表示数为5.0V 时，电源效率最高（D ）当电压表示数为5.0V 时，R 2消耗的总功率最大（2016黄浦第16题）如图所示电路中，R 2、R 3、R 4为定值电阻，当滑动变阻器R 1的滑动头向左滑动时，三个理想电表的示数都发生变化，电流表A 1、A 2、A 3的示数变化量的绝对值分别为ΔI 1、ΔI 2、ΔI 3，下列说法中正确的是（ ）（A ）电流表A 1的示数一定减小（B ）电流表A 2的示数一定增大 （C ）ΔI 3一定大于ΔI 1（D ）ΔI 1一定大于ΔI 2（2016嘉定第20题）如图所示的电路中，电源内阻不能忽略，电流表和电压表均为理想电表，下述正确的是（ ）（A ）若R 2短路，电流表示数变小，电压表示数变大 （B ）若R 2短路，电流表示数变大，电压表示数变小 （C ）若R 4断路，电流表示数变大，电压表示数变小 （D ）若R 4断路，电流表示数变大，电压表示数变大（2016金山第20题）如图，电路中定值电阻阻值R 大于电源内阻阻值r 。

实验压轴：电路专题1.(15年宝山区一模)某小组四位同学通过实验探究并联电路的电阻特性，他们的研究过程如下：⑴ 猜想和问题：他们在完成“电流表、电压表测电阻”后，接着又将另一电阻R2并接在电阻R1两端，如图19所示，再次闭合电键后，发现电压表示数几乎不变，电流表示数变化了一点。

据此现象，他们提出：（a ）由R1 R2两个电阻组成的并联电路与导体一样，也具有阻碍电流通过的本领。

（b ）问题：两个电阻R1 R2并联在一起后，这段电路的总电阻与每个导体的电阻之间会存在怎样的数量关系呢？⑵探究：他们利用图19所示的电路继续实验，先后将两个阻值已知的电阻并接在电路AB 两点上，用电流表、电压表测出相应的总电流和总电压，并用公式R=I U计算出对应的总电阻。

他们将有关的实验数据记录在表一中。

① 通过交流各自的实验数据，大家初步分析比较表一中实验序号1、2、3或4中的数据，比较R 与R1（或R2）的大小，得出定性结论：并联电路的总电阻总比电路中的任何一条分路中的电阻要________。

②分析实验序号1、2与3(或3与4)中R1、R2和R 的变化情况，得出初步结论：当并联电路中一条分路上的电阻不变时，其总电阻会随另一分路上的电阻_________________。

③甲同学分析表一第二行（实验序号1）中R 与R1（或R2）的大小，认为“并联电路的总电阻一定等于某一条分路电阻的一半”。

你认为甲同学的分析归纳方法和得出的结论是否正确合理？说出你判断的理由。

_______________________________________________。

④经过多次计算和比较，最后大家对表一中每个电阻计算其倒数值，得到数据如表二最后三列所示。

图19(15) (16)(17)进一步分析比较表二中实验序号1、2、3或4中最后三列得到的各电阻倒数之间的大小关系，归纳得到它们间的定量关系是：________________________________________。

一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．家庭电路用电时要注意安全。

(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。

这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。

(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。

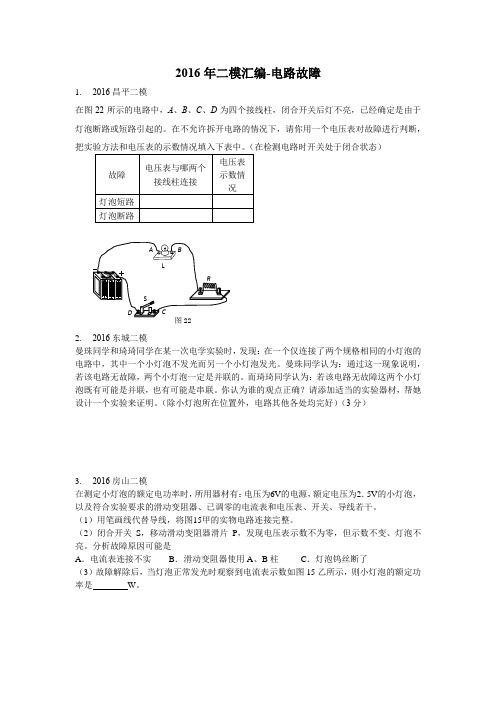

2016年二模汇编-电路故障1.2016昌平二模在图22所示的电路中，A、B、C、D为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡断路或短路引起的。

在不允许拆开电路的情况下，请你用一个电压表对故障进行判断，把实验方法和电压表的示数情况填入下表中。

（在检测电路时开关处于闭合状态）ALC图2.2016东城二模曼珠同学和琦琦同学在某一次电学实验时，发现：在一个仅连接了两个规格相同的小灯泡的电路中，其中一个小灯泡不发光而另一个小灯泡发光。

曼珠同学认为：通过这一现象说明，若该电路无故障，两个小灯泡一定是并联的。

而琦琦同学认为：若该电路无故障这两个小灯泡既有可能是并联，也有可能是串联。

你认为谁的观点正确？请添加适当的实验器材，帮她设计一个实验来证明。

（除小灯泡所在位置外，电路其他各处均完好）（3分）3.2016房山二模在测定小灯泡的额定电功率时，所用器材有：电压为6V的电源，额定电压为2．5V的小灯泡，以及符合实验要求的滑动变阻器、已调零的电流表和电压表、开关、导线若干。

（1）用笔画线代替导线，将图15甲的实物电路连接完整。

（2）闭合开关S，移动滑动变阻器滑片P，发现电压表示数不为零，但示数不变、灯泡不亮。

分析故障原因可能是_____________________A．电流表连接不实B．滑动变阻器使用A、B柱C．灯泡钨丝断了（3）故障解除后，当灯泡正常发光时观察到电流表示数如图15乙所示，则小灯泡的额定功率是W。

4. 2016怀柔二模小英在连接串联电路的实验时，连接了如图15所示的电路。

她闭合开关S 后，发现两个灯泡L 1和L 2都不亮。

为了排除电路故障，小英用量程为0~3V 的电压表进行检查判断。

她将电压表的负接线柱与A 接线柱连接，电压表正接线柱依次与其他接线柱连接，对应出现的电压表示数如下表所示。

根据以上信息，可以判断哪段电路可能出现了断路。

5. 2016西城二模小军利用“伏安法”测量额定电压为2.5V 小灯泡L 的电阻。

上海2016高三物理一模电学汇编教师版10．如图所示为汽车发动机的冷却风扇设计的一个控制电路．要求发动机的点火开关开启，并且温度过高时，风扇才自动闭合．其中K为点火开关，R′为热敏电阻（温度升高电阻减小）．关于该电路的自动控制工作过程，以下判断正确的是( )A．虚线框内的门电路是“非”门B．虚线框内的门电路是“或”门C．增加R2的阻值可以使风扇启动的温度降低D．减小R2的阻值可以使风扇启动的温度降低考点：串联电路和并联电路．专题：恒定电流专题．分析：与门的特点：当事件的条件全部满足，事件才能发生．要使冷却扇的启动温度降低，可将热敏电阻相对变小，使得分担的电压小，输入门电路的电势高，可以将R2阻值增大．解答：解：A、由电路图可知闭合开关K，门电路一个输入端输入高电势，刚闭合K时，温度较低，R′阻值较大，门电路的另一个输入端输入低电势，风扇不启动，说明门电路输出低电势；当温度升高时R′电阻减小，门电路的另一个输入端输入高电势，此时风扇启动，门电路输出高电势，即门电路的两个输入端都输入高电势时，门电路输变阻器的滑片P由a端向b端滑动过程中，分析接入电路的电阻的变化，即可分析电流和路端电压的变化，将R1看成电源的内阻，分析滑动变阻器消耗功率的变化．R1是定值电阻，根据电流的变化，分析其功率的变化．解答：解：A、将R1看成电源的内阻，则新电源的内阻为，开关闭合后，当滑动变阻器的滑片P由a端向b端滑动过程中，接入电路的电阻渐渐增大，根据外电阻等于内电阻时，电源消耗的功率达到最大，则电源消耗的功率先增大后减小，那么电阻R2的功率先增大后减小，故A正确；B、同理，只有当电源内阻R1在R1与R2并联的电阻阻值之间时，才会出现电源的输出功率先增大后减小，而R1与R 2并联的电阻最大阻值为，因此不在此范围之内，故B 错误；C、将R1看成电源的内阻时，则电压表示数和电流表示数之比，即为滑动变阻器的阻值，随着R2的滑动臂P从a滑向b的过程中，比值在增大，故C正确；D、当将R1看成电源的内阻，对于新电源来说，电压表示数的变化量和电流表示数的变化量之比，即为新电源的内阻，则比值不变，故D正确．故选：ACD．点评：对于功率问题，要分定值电阻还是可变电阻，定值电阻功率的变化只看电流或电压的变化，而可变电阻可采用等效法进行分析，是解题的突破口．3．关于基元电荷，正确的说法是（）A．基元电荷就是点电荷 B．1C电量叫基元电荷C．基元电荷就是质子D．基元电荷目前被认为是自然界中电荷的最小单元【考点】元电荷、点电荷．【分析】电子的带电量最小，质子的带电量与电子相等，但电性相反，故物体的带电量只能是电子电量的整数倍，人们把这个最小的带电量叫做叫做元电荷．带电体看作点电荷的条件，当一个带电体的形状及大小对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，是由研究问题的性质决定，与自身大小形状无具体关系．【解答】解：A、元电荷是指最小的电荷量，带电体看作点电荷的条件，当一个带电体的形状及大小对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，是由研究问题的性质决定，与自身大小形状无具体关系．故A错误B、元电荷是指电子或质子所带的电荷量，数值为e=1.60×10﹣19C，故B错误C、元电荷是指最小的电荷量，不是指质子或者是电子，故C错误D、基元电荷目前被认为是自然界中电荷的最小单元，故D正确．15．在闭合电路中，以下说法中正确的是（）A．在外电路和电源内部，电荷都受非静电力作用B．在电源内部电荷从负极到正极过程中只受非静电力而不存在静电力C．静电力与非静电力对电荷做功都使电荷的电势能减少D．静电力对电荷做功电势能减少，非静电力对电荷做功电势能增加【考点】闭合电路的欧姆定律．【分析】在电源的内部电荷既受非静电力作用，也受静电力作用．在电源的外部只受静电力作用．静电力做功，电势能减小．非静电力做功电势能增大．根据功能关系分析即可．【解答】解：A、在外电路中，电荷只受静电力作用，不受非静电力作用，故A错误．B、在电源的内部电荷既受非静电力作用，也受静电力作用．故B错误．CD、静电力对电荷做功使电荷的电势能减少，非静电力对电荷做功，其他能转化为电势能，使电荷的电势能增加，故C错误，D正确．20．如图所示的电路中，电源内阻不能忽略，电流表和电压表均为理想电表，下述正确的是（）A．若R2短路，电流表示数变小，电压表示数变大B．若R2短路，电流表示数变大，电压表示数变小C．若R4断路，电流表示数变大，电压表示数变小D．若R4断路，电流表示数变大，电压表示数变大【考点】闭合电路的欧姆定律．【分析】若R2短路，外电阻减小．若R4断路，外电阻增大．根据闭合电路欧姆定律分析路端电压和总电流的变化，再分析两个电表读数的变化．【解答】解：AB、若R2短路，外电阻减小，则总电流增大，内电压增大，路端电压减小，通过R3的电流减小，则电流表示数变小．设电阻R1和R3的总电流为I13，总电流增大，通过R4的电流减小，则I13增大，而通过R3的电流减小，故通过R1的电流增大，电压表示数变大．故A正确，B错误．CD、若R4断路，外电阻增大，路端电压增大，则电流表和电压表读数均增大．故C错误，D正确．故选：AD25．如图电路中，电源的内电阻为r，R2、R3、R4均为定值电阻，电表均为理想电表．闭合开关S，当滑动变阻器R1的滑动触头P向右滑动时，电压表示数变大（选填“变大”、“变小”或“不变”），若电流表和电压表的示数变化量的大小分别为△I、△U则小于r（选填“大于”、“小于”或“等于”）．【考点】闭合电路的欧姆定律．【分析】本题电路的结构是：图中R1、R2并联后再与R4串联，与R3并联，电压表测量路端电压，其读数等于R3电压．根据R1接入电路的电阻变化，根据欧姆定律及串并关系，分析电流表和电压表示数变化量的大小．根据闭合电路欧姆定律分析与r的大小关系．【解答】解：当滑动变阻器R1的滑动触头P向右滑动时，其接入电路的电阻变大，外电路总电阻变大，则总电流变小，内电压变小，因此路端电压变大，而电压表测量路端电压，所以电压表示数变大．设R1、R2、R3、R4的电流分别为I1、I2、I3、I4，电压分别为U1、U2、U3、U4．干路电流为I干．路端电压U变大，则I3变大，I干变小，由I4=I干﹣I3变小，U4变小，而U2=U﹣U4，U变大，则U2变大，I2变大，I4=I+I2，I变小．由闭合电路欧姆定律U=E﹣I干r，得=r．由I干=I+I2+I3，I变小，I2变大，I3变大，I干变小，则△I＞△I干，即有＜．故＜r故答案为：变大，小于．5．一个门电路的两个输入端A、B与输出端Z的波形如图所示，则可知该门电路是( )A．与门B．或门C．非门D．与非门考点：简单的逻辑电路．分析：与门的特点：事件的所有条件满足，事件才能发生．或门的特点：只要有一个条件满足，事件就能发生．非门的特点：输入状态和输出状态完全相反．解答：解：将A、B、C、D四个门电路分别代入，与门输入端全为“1”，输出端才为“1”，或门输入端只要有“1”，输出端就为“1”．非门输入端为“1”，输出端为“0”．故可知，该门电路应为与非门；[来源:学|科|网Z|X|X|K]故选：D点评：解决本题的关键掌握门电路的特点，与门的特点：事件的所有条件满足，事件才能发生．或门的特点：只要有一个条件满足，事件就能发生．非门的特点：输入状态和输出状态完全相反．8．一个用半导体材料制成的电阻器D，其电流I随它两端电压U的关系图象如图（a）所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率相同，现将它们连接成如图（b）所示的电路，仍接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别是P D、P1、P2，它们之间的大小关系是( )A．P1=4P2B．P1＞4P2C．P D＞P2D．P D＜P2考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：根据半导体材料的伏安特性曲线可知，随着电压增大，电阻器D的电阻减小，电压减小，电阻增大．电阻器D与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率均为P，此时三个电阻的阻值相等；当将它们连接成如图（b）所示的电路，接在该电源的两端时，电阻器D的电压小于电源的电压，电阻增大，根据并联电路的特点分析其电流与R1、R2电流的关系，再研究功率关系．解答：解：由题，电阻器D与两个标准电阻R1、R2并联后接在电压恒为U的电源两端，三个用电器消耗的电功率均为P，此时三个电阻的阻值相等；当将它们连接成如图（b）所示的电路，接在该电源的两端时，电阻器D的电压小于电源的电压，由（a）图象可知，电阻器D的电阻增大，则有R D＞R1=R2．而R D与R2并联，电压相等，根据欧姆定律得知，电流I D＜I2，又I1=I2+I D，得到I 1＜2I2，I1＞2I D．P1=R1，P D=RD，P2=，所以得到P1＜4P2，P D＜P2．故ABC错误，D正确．故选D点评：本题首先要读懂半导体材料的伏安特性曲线，其次要抓住串并联电路的特点进行分析．15．如图所示电路中，电源的内电阻为r，R2、R3、R4均为定值电阻，电表均为理想电表．闭合电键S，当滑动变阻器R1的滑动触头P 向右滑动时，电流表、和电压表的示数变化量的大小分别为△I1、△I 2和△U，下列说法不正确的是( )A．△I 1＞△I 2B．电流表示数变大C．电流表示数变大D．＜r考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：图中R1、R2并联后与R4串联，再与R3并联，电压表测量路端电压，等于R3电压．当滑动变阻器R1的滑动触头P向右滑动时，由R1接入电路的电阻变化，根据欧姆定律及串并关系，分析电流表示数的变化，由闭合电路欧姆定律分析两电表示数变化量的比值．解答：解：设R1、R2、R3、R4的电流分别为I1、I2、I3、I4，电压分别为U1、U2、U3、U4．干路电流为I干，路端电压为U．ABC、当滑动变阻器R1的滑动触头P向右滑动时，R1变大，外电路总电阻变大，I干变小，由U=E﹣I干r知，U变大，U3变大，则I3变大．因I干变小，则由I4=I干﹣I3知I4变小，U4变小，而U2=U﹣U4，U变大，则U2变大，I2变大，根据I4=I1+I2，知I1变小，即电流表A1示数变小．电流表A2示数变大．根据I4=I1+I2，I1变小，I2变大，而I4变小，则有△I1＞△I2．故B错误，AC正确．D、由欧姆定律U=E﹣I干r，得=r．由I干=I1+I2+I3，I1变小，I2变大，I3变大，I干变小，则△I1＞△I干，=r．故＜r 故D正确．故选：B．点评：本题是电路的动态变化分析问题，首先要搞清电路的结构，其次要按局部到整体，再回到局部的思路分析．在确定电流表示数变化量与干路电流变化的大小，采用总量法，这是常用方法要学会．13．某一导体的伏安特性曲线如图中AB段所示，关于导体的电阻，下列说法正确的是（）A．电阻变化了5ΩB．电阻变化了15ΩC．电阻变化了20ΩD．电阻变化了30Ω【考点】欧姆定律．【专题】定性思想；方程法；恒定电流专题．【分析】由于伏安特性曲线为曲线时不能用斜率来表示电阻，故在求各点电阻时应采用欧姆定律求解．【解答】解：两点的电阻为：R A=Ω；R B==Ω；故两点间的电阻改变了20﹣15=5Ω；故A正确，BCD错误故选：A【点评】本题考查对伏安特性曲线的了解，要注意明确各点的电阻应通过欧姆定律求解，同时要注意各点的电阻值是该点与坐标原点连线的斜率，不能用曲线的斜率来表示电阻．4．在如图所示的逻辑电路中，其真值表的“输出”这一列数据从上到下依次为（）输入输出0 00 11 01 1A．0，0，0，1 B．1，0，0，0 C．0，1，0，1 D．1，0，1，0【考点】简单的逻辑电路．【分析】图示电路为或非门，当AB输入经或门输出再经非门输出．【解答】解：当AB输入00经或门输出0再经非门输出1，当AB输入01经或门输出1再经非门输出0；当AB输入10经或门输出1再经非门输出0；当AB输入11经或门输出1再经非门输出0；故输出1，0，0，0，故B正确【点评】考查了基本门电路的基本逻辑输入输出关系，理解组合门的输入输出．20．如图所示，电路中定值电阻阻值R大于电源内阻阻值r．闭合电键后，将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为△U1、△U2、△U3，理想电流表A示数变化量的绝对值为△I，则（）A．△U1大于△U2B．=R+rC．V2的示数增大D．+保持不变【考点】闭合电路的欧姆定律．【专题】比较思想；方程法；恒定电流专题．【分析】理想电压表内阻无穷大，相当于断路．理想电流表内阻为零，相当短路．分析电路的连接关系，根据欧姆定律和闭合电路欧姆定律进行分析．【解答】解：A、根据闭合电路欧姆定律得：U2=E﹣Ir，则得：=r；=R，据题：R＞r，则得△U1＞△U2．故A正确．B、根据闭合电路欧姆定律得：U3=E﹣I（R+r），则得：=R+r，故B正确．C、理想电压表内阻无穷大，相当于断路．理想电流表内阻为零，相当短路，所以R与变阻器串联，电压表V1、V2、V3分别测量R、路端电压和变阻器两端的电压．当滑动变阻器滑片向下滑动时，接入电路的电阻减小，电路中电流增大，则A的示数增大，电路中电流增大，电源的内电压增大，则路端电压减小，所以V2的示数减小，故C错误；D、由上知，+=R+r，保持不变，故D正确．故选：ABD【点评】本题是电路的动态分析问题，关键要理解理想电表的作用，搞清电路的结构，明确电表各测量哪部分电路的电压或电流，根据闭合电路欧姆定律进行分析．19．如图所示，电源电动势为E、内阻为r，R1是滑动变阻器，R2=0.5r，当滑片P处于中点时，电源的效率是50%．当滑片由a端向b端移动的过程中（）A．电源效率增大B．电源输出功率增大C．电压表V1和V的示数比值增大D．电压表V1和V示数变化量△U1、△U的比值始终等于【考点】闭合电路的欧姆定律．【分析】由图可知R2与R1串联，电压表V测路端电压，电压表V1测R1的电压，滑片向b端移动时，滑动变阻器接入电阻增大，则由闭合电路的欧姆定律可知电路中干路电流的变化及路端电压的变化，根据=判断电源效率，当外电路电阻等于内阻时，电源的输出功率最大，根据闭合电路欧姆定律分析电压表示数变化量的比值．【解答】解：A、滑片由a端向b端移动的过程中，R1是逐渐增大，总电阻增大，总电流减小，内阻所占电压减小，路端电压增大，电源的效率=增大，故A正确；B、当外电路电阻等于内阻时，电源的输出功率最大，滑片处于a端时，外电路电阻为R2=0.5r＜r，当滑片P处于中点时，电源的效率是50%，此时路端电压等于内电压，即外电路电阻等于内阻，此时输出功率最大，所以当滑片由a端向b端移动的过程中，电源输出功率先增大后减小，故B错误；C、串联电路电流相等，则=，当滑片由a端向b端移动的过程中，R1增大，增大，故C正确；D、根据闭合电路欧姆定律得：U1=E﹣I（R2+r），U=E﹣Ir，则有：，，则，故D正确．故选：ACD26．如图甲所示电路图中，R是滑动变阻器，电键闭合后，将滑片从A端滑到B端，电源的输出功率和电流表读数作出的图象如图乙所示，则该电源的电动势为16 V，滑动变阻器总阻值为224 Ω．【考点】路端电压与负载的关系；电功、电功率．【分析】当电源的内外电阻相等时，电源的输出功率最大，由P=I2R列式．当P=0时外电路短路，有 E=Ir．联立可求得电源的电动势和内阻．再根据电路中最小电流求滑动变阻器总阻值．【解答】解：当电源的内外电阻相等时，电源的输出功率最大，最大的输出功率为：Pm=I2R=r=由图知，Pm=8W，即有：8=由图看出：P=0时I=2A，有：E=Ir=2r联立解得：E=16V，r=8Ω当滑片滑至AB的中点时电路中电阻最大，电流最小，设变阻器总电阻为R，则有：0.25=解得：R=224Ω故答案为：16，224．33．如图所示金属小球A和B固定在弯成直角的绝缘轻杆两端，A球质量为2m，不带电，B球质量为m，带正电，电量为q．OA=2L，OB=L，轻杆可绕过O点且与纸面垂直的水平轴无摩擦转动，在过O点的竖直虚线右侧区域存在着水平向左的匀强电场，此时轻杆处于静止状态，且OA与竖直方向夹角为37°．重力加速度为g．（1）求匀强电场的电场强度大小E；（2）若不改变场强大小，将方向变为竖直向上，则由图示位置无初速释放轻杆后，求A球刚进入电场时的速度大小v．【考点】匀强电场中电势差和电场强度的关系；动能定理的应用；电势差与电场强度的关系．【分析】（1）对A、B组成的系统，根据力矩平衡求出匀强电场的场强；（2）对系统运用动能定理，即可求出A球刚进入电场的速度；【解答】解：（1）轻杆处于静止状态时，根据力矩平衡M逆=M顺mA g2Lsin37°=qELcos53°+mBgLsin53°mA =2m，mB=mE=（2）A、B球角速度相等，根据v=ωr，A球线速度是B球线速度的2倍，A球线速度为v，B球线速度为无初速释放轻杆后，直至A球刚进入电场过程中，根据系统动能定理．W合=△EKWGA +WGB+W电B=△EKmA g2L（1﹣cos37°）+（qE﹣mBg）Lsin37°=+mA =2m，mB=m；vA=v，vB=v=答：（1）匀强电场的电场强度大小E为；（2）若不改变场强大小，将方向变为竖直向上，则由图示位置无初速释放轻杆后，A球刚进入电场时的速度大小v为34．如图所示，两平行金属导轨间的距离L=0.4m，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=0.5T、方向垂直于导轨所在平面的局部匀强磁场．金属导轨的一端接有电动势E=4.5V 、内阻r=0.5Ω的直流电源．现把一个质量m=0.04kg 的导体棒ab 放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触的两点间的电阻R 0=2.5Ω，金属导轨电阻不计．（已知最大静摩擦力等于滑动摩擦力．局部匀强磁场全部覆盖导体棒ab ，但未覆盖电源．）（1）求静止时导体棒受到的安培力F 安大小和摩擦力f 大小；（2）若将导体棒质量增加为原来两倍，而磁场则以恒定速度v 1=30m/s 沿轨道向上运动，恰能使得导体棒匀速上滑．（局部匀强磁场向上运动过程中始终覆盖导体棒ab ，但未覆盖电源．）求导体棒上滑速度v 2；（3）在问题（2）中导体棒匀速上滑的过程，求安培力的功率P 安和全电路中的电功率P 电．【考点】安培力；电功、电功率．【分析】（1）根据闭合电路的欧姆定律求得电流，根据F=BIL 求得安培力大小，根据受力分析求得摩擦力大小；（2）导体棒相对于磁场运动，会产生感应电动势，求得回路中的感应电动势，求得电流，根据共点力平衡求得速度；（3）根据P=Fv 求得安培力的功率，根据求得电功率【解答】解：（1）导体棒、金属导轨和直流电源构成闭合电路，根据闭合电路欧姆定律有：I=F安=BIL=0.30N导体棒所受重力沿斜面向下的分力为：F 1=mg sin37°=0.24N由于F 1小于安培力，故导体棒受沿斜面向下的摩擦力f ，根据共点力平衡条件有：mg sin37°+f=F 安解得：f=0.06N（2）当导体棒质量加倍后，使其匀速运动需要的安培力也应该加倍F 安′=0.60N设导体棒匀速速度为v 2E′=BL（v 1﹣v 2）+E I′= F 安′=BI′L 代入数据得：v 2=7.5 m/s（3）P 安=F 安′×v 2=0.6×7.5=4.5WE′=BL（v 1﹣v 2）+E=9VP电==27W答：（1）静止时导体棒受到的安培力F 安大小为0.3N ，摩擦力f 大小为0.06N ；（2）导体棒上滑速度v 2为7.5m/s（3）安培力的功率P 安为4.5W ，全电路中的电功率P 电为27W。

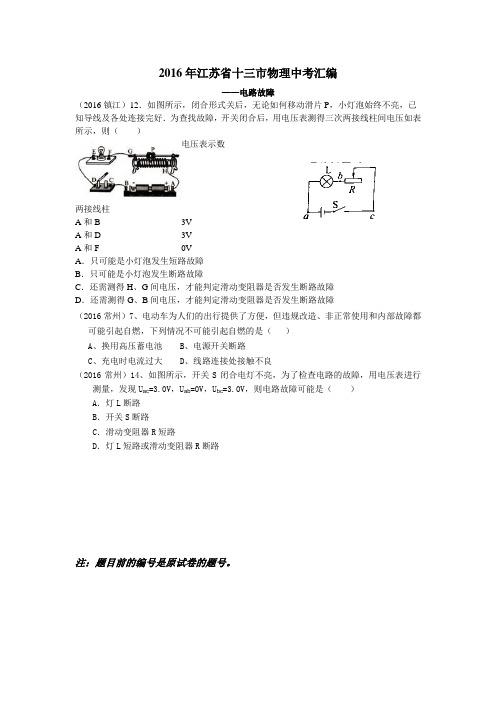

2016年江苏省十三市物理中考汇编
——电路故障
（2016镇江）12．如图所示，闭合形式关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表
电压表示数
B．只可能是小灯泡发生断路故障
C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障
D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障
（2016常州）7、电动车为人们的出行提供了方便，但违规改造、非正常使用和内部故障都可能引起自燃，下列情况不可能引起自燃的是（）
A、换用高压蓄电池
B、电源开关断路
C、充电时电流过大
D、线路连接处接触不良
（2016常州）14、如图所示，开关S闭合电灯不亮，为了检查电路的故障，用电压表进行测量，发现U ac=3.0V，U ab=0V，U bc=3.0V，则电路故障可能是（）
A．灯L断路
B．开关S断路
C．滑动变阻器R短路
D．灯L短路或滑动变阻器R断路
注：题目前的编号是原试卷的题号。

2017年一模卷电路压轴计算专题汇编1、【2016一模奉贤区21题】如图13所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50Ω 2A ”的字样。

（1）若电源电压为6伏，闭合电键S 后，移动变阻器的滑片P ，当电流表A 示数为0.8安时，求通过R 1的电流和R 2接入电路的阻值。

（2）现有3伏和9伏两个替换电源，另有两个替换滑动变阻器，规格分别为“20Ω 1A ”和“100Ω 2.5A ”，要求接入所选的替换电源和滑动变阻器后，移动变阻器的滑片P ，能使电流表A 1和电流表A 的比值达到最大，且不会损坏电路元件，则选择的替换电源电压为_______伏，替换滑动电阻器规格为_____________，并求出此时电流表A 1和电流表A 的最大比值。

答案：（1）I 1=U 1/R 1=6伏/10欧=0.6安 2分 I 2=I -I 1=0.8安-0.6安=0.2安 1分 R 2=U 2/I 2=6伏/0.2安=30欧 1分 （2）3伏； 1分100Ω 2.5A 1分 I 1=U 1/R 1=3伏/10欧=0.3安 I 2=2.5安I =I 1+I 2=0.3安+2.5安=2.8安I 2/I =2.5安/2.8安=0.89 1分2、【2016一模宝山区21题】如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“10Ω 2A ”字样，闭合电键S 后，电流表A 1的示数为0.6安。

⑴ 求电源电压U 。

⑵ 若将另一只电流表A 2串联接入该电路a 、b 或c 中的某一处，移动滑动变阻器R 2的滑片P 至某一处，使电流表A 2的指针停留在图12所示的位置。

请指出电流表A 2所有可能连接的位置，并计算出此时变阻器接入电路的阻值R 2。

答案：⑴ ∵R 1与R 2并联，∴电源电压U ＝U 2＝U 1＝I 1×R 1＝0.6安×10欧＝6伏。

（公式1分、过程和结果1分，合计2分。

2015年各区县一模考试电路动态习题( )1.（徐汇）在图2所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向右滑动时，电流表A 、电压表V 1和V 2的示数分别用I 、U 1和U 2表示，这三个电表示数变化量的大小分别用ΔI 、ΔU 1和ΔU 2表示。

则下列关于比值正确的是 A ．U 1/I 变大，ΔU 1/ΔI 变大 B ．U 2/I 不变，ΔU 2/ΔI 变大C ．U 1/I 变大，ΔU 1/ΔI 不变D ．U 2/I 变大，ΔU 2/ΔI 不变( )2．（宝山）闭合图3所示电路中电键S 后，滑片P 向左移动的过程中， 保持不变的是:A 电压表V 2示数与电压表V 1示数之和。

B 电压表V 2示数与电压表V 1示数之差。

C 电压表V 2示数与电流表A 示数的比值。

D 电压表V 1示数与电流表A 示数的乘积。

( )3．（长宁）图5为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R 的滑片P 升降，并通过电压表V 显示的数据来反应水位的升降情况。

L 是一个指示灯，电路各部分接触良好。

当容器中的水位最低时，滑片P 位于变阻器R 的a 端。

则A ．当水位不变时，电压表V 示数不变，指示灯L 不亮B ．当水位上升时，电压表V 示数变小，指示灯L 变亮C ．当水位上升时，电压表V 示数变大，指示灯L 变暗D ．当水位下降时，电压表V 示数变大，指示灯L 变亮( )4．（虹口）在图2所示的电路中，电源电压不变。

闭合电键S ，若滑动变阻器的滑片向右移动，则A ．电流表A 和A 1示数的比值变大B ．电流表A 2和A 1示数的比值变大C ．电流表A 和A 2示数的比值变小D ．电流表A 2和A 示数的比值变小( )5．（黄埔）在图1所示的电路中，将电流表A 1、A 2正确连入电路，闭合电键S ，电路正常工作，各电表的示数均不为零。

移动滑动变阻器R 2的滑片P ，电压表V 与电流表A 1示数的比值不发生变化，电压表V 与电流表A 2A ．电流表A 1一定测量通过R 2的电流 B ．电流表A 1可能测量通过R 1和R 2的电流 C ．电流表A 2一定测量通过R 2的电流 D ．电流表A 2可能测量通过R 1和R 2的电流L( )6．（黄埔）在图2所示的电路中，电源电压保持不变。

题目编号:9315 知识点:电路变化2题型:单项选择题 难度:中 等级:(默认)（16通州一模）14．小梅同学设计了如图5所示的汽车有害尾气排放检测电路。

其中，R 为气敏电阻，它的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R 0为定值电阻。

闭合开关，当有害尾气浓度增大时A ．电压表示数变大，电流表示数变大B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变小======================================================================题目编号:9294 知识点:电路变化2题型:多项选择题 难度:中 等级:(默认)（2016延庆一模）18．如图8是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R 0为定值电阻 R 为气敏电阻（其阻值随天然气浓度的增大而减小），则（ ）A. 天然气浓度增大，电压表示数变大B. 天然气浓度减小，电流表示数变大C. 天然气浓度增大，电路消耗的总电功率变小D. 天然气浓度减小，电压表与电流表示数的比值不变．====================================================================== 题目编号:9266 知识点:电路变化2题型:单项选择题 难度:中 等级:(默认)（16平谷一模）12．如图5所示，电源两端的电压保持不变，灯丝电阻不变。

闭合开关S 后，各电表均有示数，灯泡的发光情况正常。

现将滑动变阻器的滑片P 向右移动，则A ．电流表A 1示数变大B ．灯泡L 变暗C ．电流表A 2示数变小D ．电压表V 示数变大图5图5======================================================================题目编号:9243 知识点:电路变化2题型:单项选择题难度:中等级:(默认)(16房山一模 )12．在如图5所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表示数的变化情况是A．电压表示数变大、电流表示数变小B．电压表示数变小、电流表示数变大C．电压表、电流表示数均变大D．电压表、电流表示数均变小图5======================================================================题目编号:9225 知识点:电路变化2题型:单项选择题难度:中等级:(默认)（16丰台一模）13. 2016年修正后的《道路交通安全法》对饮酒后驾驶机动车有了更严格的处罚。

图611．如图6所示电路中，已知两个定值电阻的阻值R 1>R 2。

闭合开关S后，电流表A 1、A 2的示数分别为I l 、I 2，电压表V 1、V 2、V 3的示数 分别为U1、U2、U 3，下列关系式正确的是A ．I 1＜I 2 U 1＝U 2＝U 3B ．I 1＝I 2 U 1＞U 2＝U 3 C ．I 1＞I 2 U 2＝U 1＋U 3 D ．I 1＝I 2 U 2＝U l ＋U 312．如图7所示电路中，电源电压保持不变。

若电路中的电阻R 出现断路故障，当闭合开关S 时，下列判断正确的是 A ．电压表V 示数不为零，电流表A 示数为零B ．电压表V示数不为零，电流表A 1示数为零C ．电压表V 示数为零，电流表A 1示数不为零D ．电压表V 示数为零，电流表A 示数不为零13．国家规定严禁在公共场所吸烟，小明设计了一种简易烟雾报警装置如图8所示。

电源电压保持不变，R 0为定值电阻，光敏电阻R 的阻值随光照强度的减弱而增大。

当电流表的示数减小至某一数值时，电流表的指针进入报警区域。

闭合开关S 后，当有烟雾遮挡射向光敏电阻R 的激光时，下列判断正确的是A ．R 0两端电压增大B ．电路消耗的总功率增大C ．电压表与电流表的示数之比增大D ．增大R 0的阻值，可使装置在更高浓度烟雾下才报警 ［］8．电冰箱的压缩机（电动机）是由温控开关控制的，当冰箱内温度达到设定温度时，压缩机开始工作。

冷藏室中的照明灯是由冰箱门控制的，打开冰箱门，灯就亮，关上冰箱门，灯就灭。

如图6所示的电路图中，符合上述特点的是［］13．图7所示的电路中，电源两端电压保持不变，当开关S 闭合时，灯L 正常发光。

如果将滑动变阻器的滑片P 向右滑动，下列说法中正确的是 A ．电压表的示数变大，灯L 变亮 B ．电压表的示数变小，灯L 变暗 C ．电压表的示数变大，灯L 变暗 D．电压表的示数变小，灯L 变亮[ ]9．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。
