人教物理高二选修2-1 1.4闭合电路的欧姆定律同步练习

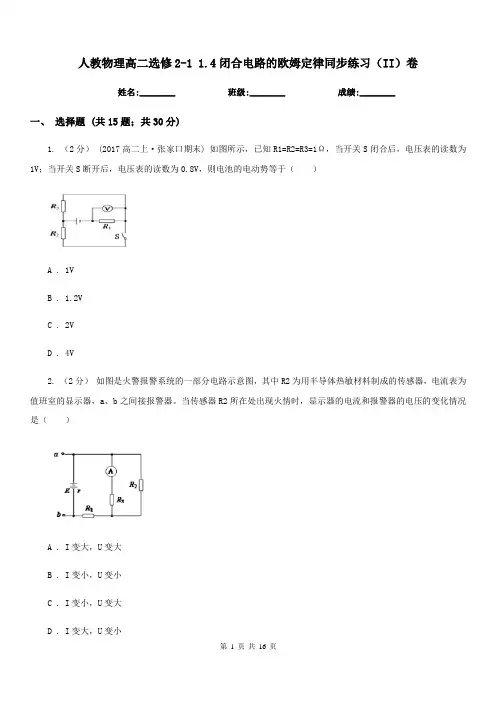

人教物理高二选修2-1 1.4闭合电路的欧姆定律同步练习（II）卷姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共30分)1. （2分） (2017高二上·张家口期末) 如图所示，已知R1=R2=R3=1Ω，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于（）A . 1VB . 1.2VC . 2VD . 4V2. （2分）如图是火警报警系统的一部分电路示意图，其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器。

当传感器R2所在处出现火情时，显示器的电流和报警器的电压的变化情况是（）A . I变大，U变大B . I变小，U变小C . I变小，U变大D . I变大，U变小3. （2分）关于电源的电动势的说法，下列正确的是（）A . 在某电池的电路中每通过2C的电荷量，电池提供的电能是4J，那么这个电池的电动势是0.5 VB . 电源的电动势越大，电源所提供的电能就越多C . 电动势越大，说明非静电力在电源内部从负极向正极移动单位电荷量做功越多D . 电动势越大，说明非静电力在电源内部把正电荷从电源负极移到正极所移动电荷量越多4. （2分） (2017高二上·景德镇期末) 如图，a、b分别表示一个电池组和一只电阻R的伏安特性曲线．用该电池组直接与电阻R连接成闭合电路，则以下说法正确的是（）A . 电池组的内阻是0.33ΩB . 电阻的阻值为1ΩC . 电池组的输出功率将是4WD . 改变电阻R的阻值时，该电池组的最大输出功率为4W5. （2分）如图所示是利用伏安法测量电源电动势和内电阻时作出的图象由此可知，这两节干电池的电动势和内电阻相比较A . ，B . ，C . ，D . ，6. （2分）如图所示，直线A为某电源的U－I图线，则该电源的电动势和内阻分别为（）A .B .C .D .7. （2分） 1号干电池的电动势是（）A . 1.2VB . 1.5VC . 2.0VD . 3.7V8. （2分） (2019高二上·集宁期中) 如图所示，三条平行且等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，当粒子运动到a、b、c三点处，下列说法正确的是（）A . 电场力关系为B . 速度关系为C . 动能大小关系为D . 电势能大小关系为9. （2分） (2017高二上·襄阳期末) 如图所示，一平行板电容器充电后与电源断开，正极与静电计连接，负极板接地，两板间有一个正试探电荷固定在P点，正极板保持不动，将负极板缓慢向右平移一小段距离，下列说法正确的是（）A . 静电计指针夹角变大B . 静电计指针夹角不变C . 正电荷在P点的电势能不变D . 正电荷在P点的电势能减小10. （2分）在测一节干电池（电动势约为1.5 V，内阻约为2 Ω）的电动势和内阻的实验中，滑动变阻器和电压表各有两个供选择，电压表和变阻器选择合理的是（）①电压表量程为15 V②电压表量程为3 V③滑动变阻器为（20 Ω，3 A）④滑动变阻器为（500 Ω，3 A）A . ①③B . ②③C . ①④D . ②④11. （2分）如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，L为小灯泡，当温度降低时（）A . R1两端的电压增大B . 电流表的示数增大C . 小灯泡的亮度变强D . 小灯泡的亮度变弱12. （2分）关于电源的电动势和内阻，下列说法正确的是A . 电源电动势越大，储存的电能越多B . 电源内部非静电力做功越多，电动势越大C . 电源的电动势就是闭合电路中电源两端的电压D . 电源电动势大小与内阻无关13. （2分） (2016高二上·新疆期中) 为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，不能达到实验目的（）A . 一个电流表和一个电阻箱B . 一个电压表、一个电流表和一个滑动变阻器C . 一个电压表和一个电阻箱D . 一个电流表和一个变阻器14. （2分）下列关于电源的说法不正确的是（）A . 电源是把其他形式的能转化为电能的装置B . 用电动势表示电源把其他形式的能转化为电能的能力C . 电动势的单位是“伏特”D . 闭合电路电源两端的电压等于电动势15. （2分）(2016·北京) 某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合。

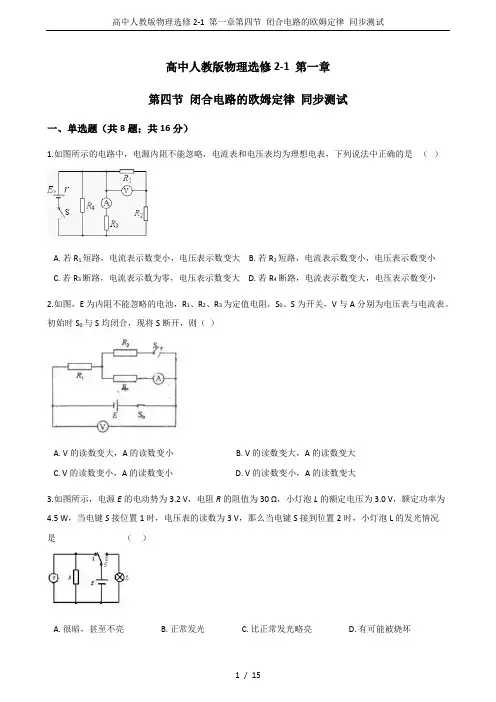

高中人教版物理选修2-1 第一章第四节闭合电路的欧姆定律同步测试一、单选题（共8题；共16分）1.如图所示的电路中，电源内阻不能忽略，电流表和电压表均为理想电表，下列说法中正确的是（）A. 若R1短路，电流表示数变小，电压表示数变大B. 若R2短路，电流表示数变小，电压表示数变小C. 若R3断路，电流表示数为零，电压表示数变大D. 若R4断路，电流表示数变大，电压表示数变小2.如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。

初始时S0与S均闭合，现将S断开，则（）A. V的读数变大，A的读数变小B. V的读数变大，A的读数变大C. V的读数变小，A的读数变小D. V的读数变小，A的读数变大3.如图所示，电源E的电动势为3.2 V，电阻R的阻值为30 Ω，小灯泡L的额定电压为3.0 V，额定功率为4.5 W，当电键S接位置1时，电压表的读数为3 V，那么当电键S接到位置2时，小灯泡L的发光情况是（）A. 很暗，甚至不亮B. 正常发光C. 比正常发光略亮D. 有可能被烧坏4.如图所示的电路中，电源的电动势和内阻分别为E和r，当闭合开关S，向左移动滑动变阻器的滑片时，下列说法正确的是（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数变小D. 电流表的示数变小，电压表的示数变大5.如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，L为小灯泡，当温度降低时（）A. R1两端的电压增大B. 电流表的示数增大C. 小灯泡的亮度变强D. 小灯泡的亮度变弱6.两个电阻串联在同一电路中，通过它们的电流是相等的，根据焦耳定律表达式：Q=I2Rt ，可知（）A. 电阻小的发热多B. 电阻大的发热多C. 一样多D. 无法比较7.在如图(a)所示的电路中，R1为定值电阻，R2为滑动变阻器。

闭合电键S ，将滑动变阻器的滑动触头P 从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图(b)所示。

人教物理高二选修2-1 1.4闭合电路的欧姆定律同步练习C卷姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共30分)1. （2分） (2016高二上·贵阳期中) 关于电动势下列说法不正确的是（）A . 电源电动势等于外电路的路端电压B . 用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C . 电源电动势总等于内、外电路上的电压之和，它的数值与外电路的组成无关D . 电源电动势总等于电路中通过1C的正电荷时，电源提供的能量2. （2分）电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是（）A . 电压表和电流表读数都增大B . 电压表和电流表读数都减小C . 电压表读数增大，电流表读数减小D . 电压表读数减小，电流表读数增大3. （2分） (2016高二上·桂林期中) 许多人造卫星都用太阳能电池供电，太阳能电池由许多片电池板组成，某电池板的开路电压是0.6V，短路电流是30mA，则这块电池板的内电阻是（）A . 60ΩB . 40ΩC . 20ΩD . 10Ω4. （2分） (2016高二上·新疆期中) 为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，不能达到实验目的（）A . 一个电流表和一个电阻箱B . 一个电压表、一个电流表和一个滑动变阻器C . 一个电压表和一个电阻箱D . 一个电流表和一个变阻器5. （2分）如图所示为电源和导线内移送电荷的情况，则将单位正电荷沿闭合回路移动一周所释放的能量大小决定于（）A . 电源电动势B . 电路中电流的大小C . 电源的内阻D . 电源的容量6. （2分） (2019高二上·南宁月考) 如图所示，电容器耐压值足够大，二极管为理想二极管。

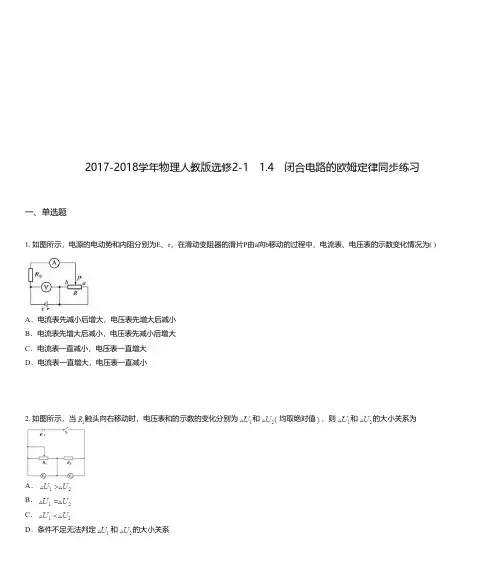

2017-2018学年物理人教版选修2-1　1.4　闭合电路的欧姆定律同步练习一、单选题1. 如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，电流表、电压表的示数变化情况为( )A．电流表先减小后增大，电压表先增大后减小B．电流表先增大后减小，电压表先减小后增大C．电流表一直减小，电压表一直增大D．电流表一直增大，电压表一直减小的大小关系为和均取绝对值，则和2. 如图所示，当触头向右移动时，电压表和的示数的变化分别为A ．B ．C ．D．条件不足无法判定和的大小关系二、多选题3.对于电源的路端电压，下列说法正确的是A ．因，则U 随I 和R 的增大而增大B ．因，则时，必有C ．路端电压随外电阻的变化而成正比的变化D ．若外电路断开时，路端电压为零4. 在如图所示的电路中电源电动势为E ，内阻为r ，M 为多种元件集成的电子元件，其阻值与两端所加的电压成正比（即R M =kU ，式中k 为正常数）且遵循欧姆定律，L 1和L 2是规格相同的小灯泡（其电阻可视为不随温度变化而变化），R 为可变电阻．现闭合开关S ，调节可变电阻R 使其电阻逐渐减小，下列说法中正确的是A ．灯泡L 1变暗，L 2变亮B ．通过电阻R 的电流增大C ．电子元件M 两端的电压变小D ．电源两端电压变小5. 在图所示电路中，开始时电键K 1、K 2均闭合，现先断开电键K 1，则电压表与电流表的示数均发生变化，设它们的示数变化量之比为M 1＝DU 1／DI 1，再断开电键K 2，两表新的示数变化量之比为M 2＝DU 2／DI 2，若已知R 2＜R 3，则比较M 1与M 2的绝对值大小应有：（ ）A ．M 1＞M 2B ．M 1＝M 2C ．M 1＜M 2D ．无法确定6. 电路如图所示，当滑动变阻器的触头P 向上滑动时，则A．电源的总功率变小B．电容器贮存的电量变小C．灯变亮D．灯变暗7. 图中L为自感系数足够大的理想电感，C是电容量足够大的理想电容，R1、R2是阻值大小合适的相同电阻，G1、G2是两个零刻度在中央的相同的灵敏电流表，且电流从哪一侧接线柱流入指针即向哪一侧偏转，E是可以不计内阻的直流电源．针对该电路下列判断正确的是( )A．电键S闭合的瞬间，仅电流计G1发生明显地偏转B．电键S闭合的瞬间，两电流计将同时发生明显的偏转C．电路工作稳定后，两电流计均有明显不为零的恒定示数D．电路工作稳定后再断开电键S，此后的短时间内，G1的指针将向右偏转，G2的指针将向左偏转8. 如图所示为两电阻R1和R2的伏安特性曲线．若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是( )A．电阻R1的阻值较大B．电阻R2的阻值较大C．电阻R1的发热功率较大D．电阻R2的发热功率较大9. 如图甲所示的电路，不计电表内阻的影响，改变滑动变阻器的滑片位置，测得电压表和随电流表A的示数变化的两条实验图象，如图乙所示，关于这两条实验图象，有三、解答题A ．图线b 的延长线一定过坐标的原点OB ．图线a 的延长线与纵轴交点的坐标值等于电源的电动势C ．图线a 、b 交点的横坐标和纵坐标值的乘积等于电源输出功率D ．图线a 、b 交点的横坐标和纵坐标值的乘积等于电阻消耗的电功率10.如图，电源电动势，内阻，电阻，，求：电键K 断开时，A 、B 、D 三点的电势；电键K 闭合时，流过电键K 的电流方向．11. 一太阳能电池板，测得它的开路电压为800mV ，短路电流为若将该电池板与一阻值为的电阻器连成一闭合电路，求此时的路端电压？12. 如图所示的电路，电源电动势伏，内阻欧，欧，欧，电表均为理想电表．（1）闭合时，电压表读数为5伏，电流表读数为安，求此时滑线变阻器上消耗的功率．（2）断开时，求电源上通过的电流变化范围．。

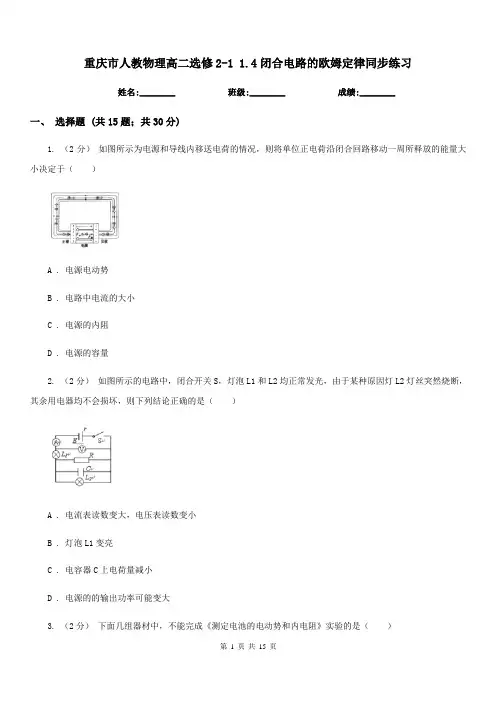

重庆市人教物理高二选修2-1 1.4闭合电路的欧姆定律同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共30分)1. （2分）如图所示为电源和导线内移送电荷的情况，则将单位正电荷沿闭合回路移动一周所释放的能量大小决定于（）A . 电源电动势B . 电路中电流的大小C . 电源的内阻D . 电源的容量2. （2分）如图所示的电路中，闭合开关S，灯泡L1和L2均正常发光，由于某种原因灯L2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是（）A . 电流表读数变大，电压表读数变小B . 灯泡L1变亮C . 电容器C上电荷量减小D . 电源的的输出功率可能变大3. （2分）下面几组器材中，不能完成《测定电池的电动势和内电阻》实验的是（）A . 一只电流表,一只电压表,一只变阻器,开关和导线B . 一只电流表，二只变阻器，开关和导线C . 一只电流表，一只电阻箱，开关和导线D . 一只电压表，一只电阻箱，开关和导线4. （2分） 1号干电池的电动势是（）A . 1.2VB . 1.5VC . 2.0VD . 3.7V5. （2分）下列关于电源的说法中正确的是（）A . 电源电动势的大小，等于电源没有接入电路时电源两极间的电压的大小，所以当电源接入电路时，电动势大小将发生变化B . 闭合电路中，并联在电源两端的电压表的示数就是电源电动势的值C . 电源的电动势是表示电源把其它形式的能转化为电能的本领的大小的物理量D . 在闭合电路中，电源的内电压就等于电源两端的电压6. （2分） (2018高二上·湛江月考) 如图所示，图线甲、乙分别为电源和某金属导体的伏安特性曲线，电源的电动势和内阻分别用E、r表示，根据所学知识分析下列选项正确的是（）A . 电源的电动势E＝40 VB . 电源的内阻r＝ΩC . 当该导体直接与该电源相连时，该导体的电阻为20 ΩD . 当该导体直接与该电源相连时，电路消耗的总功率为80 W7. （2分）如图所示，直线A为某电源的U－I图线，则该电源的电动势和内阻分别为（）A .B .C .D .8. （2分） (2017高二上·张家口期末) 如图所示，质量为m，带电量为q的粒子，以初速度v0 ，从A点竖直向上射入空气中的沿水平方向的匀强电场中，粒子通过电场中B点时，速率vB=2v0 ，方向与电场的方向一致，则A，B两点的电势差为（）A .B .C .D .9. （2分）有关欧姆表的使用，下列说法中正确的有（）A . 测量电阻时要使两表笔短接，调节欧姆调零电阻，使表头的指示电流为零B . 红表笔与表内电池正极相连，黑表笔与表内电池负极相连C . 红表笔与表内电池负极相连，黑表笔与表内电池正极相连D . 测电阻时，表针偏转角度越大，所测电阻越大10. （2分） (2016高二上·宁夏期中) 电流表的内阻是Rg=200Ω，满偏电流值是Ig=500μA，现在欲把这电流表改装成量程为1.0V的电压表，正确的方法是（）A . 应串联一个0.1Ω的电阻B . 应并联一个0.1Ω的电阻C . 应串联一个1800Ω的电阻D . 应并联一个1800Ω的电阻11. （2分）额定电压、额定功率均相同的电风扇、电烙铁和日光灯，各自在额定电压下正常工作了相同的时间。

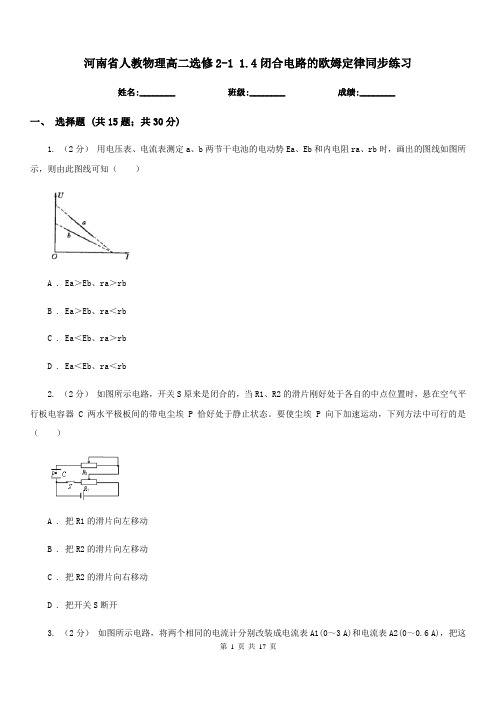

河南省人教物理高二选修2-1 1.4闭合电路的欧姆定律同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共15题；共30分)1. （2分）用电压表、电流表测定a、b两节干电池的电动势Ea、Eb和内电阻ra、rb时，画出的图线如图所示，则由此图线可知（）A . Ea＞Eb、ra＞rbB . Ea＞Eb、ra＜rbC . Ea＜Eb、ra＞rbD . Ea＜Eb、ra＜rb2. （2分）如图所示电路，开关S原来是闭合的，当R1、R2的滑片刚好处于各自的中点位置时，悬在空气平行板电容器C两水平极板间的带电尘埃P恰好处于静止状态。

要使尘埃P向下加速运动，下列方法中可行的是（）A . 把R1的滑片向左移动B . 把R2的滑片向左移动C . 把R2的滑片向右移动D . 把开关S断开3. （2分）如图所示电路，将两个相同的电流计分别改装成电流表A1(0～3 A)和电流表A2(0～0.6 A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是（）A . A1表的内阻大于A2表的内阻B . A1的指针还没有满偏时，A2的指针已经满偏C . A1的读数为1 A时，A2的读数为0.6 AD . A1的读数为1 A时，干路中的电流为1.2 A4. （2分） (2017高二上·景德镇期末) 如图，a、b分别表示一个电池组和一只电阻R的伏安特性曲线．用该电池组直接与电阻R连接成闭合电路，则以下说法正确的是（）A . 电池组的内阻是0.33ΩB . 电阻的阻值为1ΩC . 电池组的输出功率将是4WD . 改变电阻R的阻值时，该电池组的最大输出功率为4W5. （2分）(2016·南充模拟) 把纯电阻A“10V，2.0W”接到某一电动势和内阻不变的电源上，电阻A实际消耗的功率是2.0W；换上另一个“10V，5.0W”的纯电阻B接到这一电源上，若电阻B实际消耗的功率要小于2.0W，则该电源的电动势和内阻应满足的条件是（设电阻不随温度改变）（）A . E＞（10+2 ）VB . E＞（5+2 ）VC . r＞10 ΩD . r＞5 Ω6. （2分） (2016高二上·新疆期中) 为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，不能达到实验目的（）A . 一个电流表和一个电阻箱B . 一个电压表、一个电流表和一个滑动变阻器C . 一个电压表和一个电阻箱D . 一个电流表和一个变阻器7. （2分）如图所示为电源和导线内移送电荷的情况，则将单位正电荷沿闭合回路移动一周所释放的能量大小决定于（）A . 电源电动势B . 电路中电流的大小C . 电源的内阻D . 电源的容量8. （2分） (2018高一下·德州期末) 如图所示，竖直放置的两个平行金属板、带等量的异种电荷，板带负电荷，板接地。

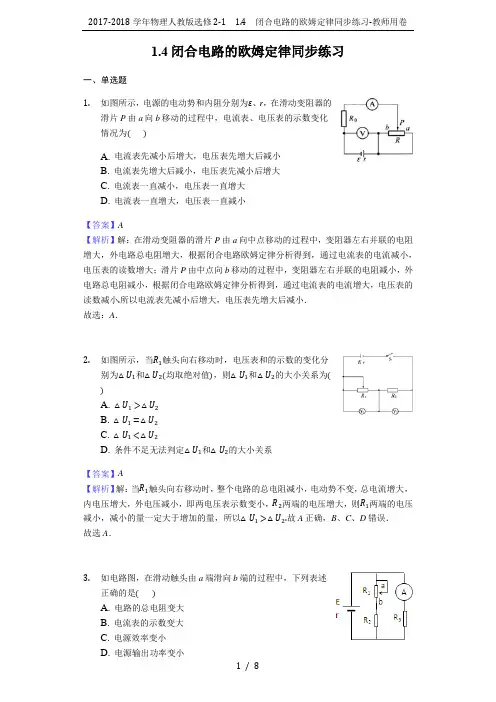

2017-2018学年物理人教版选修2-1 1.4 闭合电路的欧姆定律同步练习-教师用卷1 / 81.4闭合电路的欧姆定律同步练习一、单选题1. 如图所示，电源的电动势和内阻分别为 、r ，在滑动变阻器的滑片P 由a 向b 移动的过程中，电流表、电压表的示数变化情况为A. 电流表先减小后增大，电压表先增大后减小B. 电流表先增大后减小，电压表先减小后增大C. 电流表一直减小，电压表一直增大D. 电流表一直增大，电压表一直减小【答案】A【解析】解：在滑动变阻器的滑片P 由a 向中点移动的过程中，变阻器左右并联的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律分析得到，通过电流表的电流减小，电压表的读数增大；滑片P 由中点向b 移动的过程中，变阻器左右并联的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律分析得到，通过电流表的电流增大，电压表的读数减小 所以电流表先减小后增大，电压表先增大后减小． 故选：A ．2. 如图所示，当 触头向右移动时，电压表和的示数的变化分别为 和 均取绝对值 ，则 和 的大小关系为A. B. C.D. 条件不足无法判定 和 的大小关系【答案】A【解析】解：当 触头向右移动时，整个电路的总电阻减小，电动势不变，总电流增大，内电压增大，外电压减小，即两电压表示数变小， 两端的电压增大，则 两端的电压减小，减小的量一定大于增加的量，所以 故A 正确，B 、C 、D 错误． 故选A ．3. 如电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A. 电路的总电阻变大B. 电流表的示数变大C. 电源效率变小D. 电源输出功率变小【答案】C【解析】解：A、在滑动触头由a端滑向b端的过程中，变阻器接入电路的电阻变小，电路的总电阻变小，故A错误．B、根据闭合电路欧姆定律分析得知，电路中总电流I变大，路端电压，U变小，电流表的示数变小故B错误．C、电源的效率，U变小，E不变，所以电源的效率变小，故C正确．D、电源输出功率与电源的内阻与外电阻的大小关系，由于这两者的关系未知，不能判断电源输出功率如何变化，故D错误．故选：C4.如图闭合电键S，当滑动变阻器的滑片P移至中点时a、b、c三盏灯的亮度相同，若滑动变阻器的滑片P不断下移，三盏灯的亮度最亮的是哪一盏？A. a灯B. b灯C. c灯D. 无法判断【答案】C【解析】解：当滑片向下移动时，滑动变阻器接入电路的电阻减小，则并联电路部分的总电阻将减小，总电流增大．将并联电路看作一个整体的话，并联部分与灯泡a灯串联；又因为串联电路起分压作用，因此灯a两端电压变大，功率变大，a灯变亮．并联电路部分的电压减小，通过灯b的电流减小，b灯变暗，因为电流增大，所以通过灯c的电流增大，c灯变亮；，增大，减小，增大，即c灯的电流增加量最大，应最亮．故选C5.对于电源的路端电压，下列说法正确的是A. 因，则U随I和R的增大而增大B. 因，则时，必有C. 路端电压随外电阻的变化而成正比的变化D. 若外电路断开时，路端电压为零【答案】B【解析】解：A、电源电动势不变，当R增大时，I必然减小，路端电压随外电阻的增大而增大，减小而减小，故A错误．B、当时，电路处于短路状态，电源路端电压为故B正确．C、由可知，路端电压不是随外电阻的变化而成正比的变化故C错误．D、根据闭合电路欧姆定律可知，外电路断开时，路端电压为故D错误．2017-2018学年物理人教版选修2-1 1.4 闭合电路的欧姆定律同步练习-教师用卷 3 / 8故选B6. 在如图所示的电路中电源电动势为E ，内阻为r ，M 为多种元件集成的电子元件，其阻值与两端所加的电压成正比 即 ，式中k 为正常数 且遵循欧姆定律， 和 是规格相同的小灯泡 其电阻可视为不随温度变化而变化 ，R 为可变电阻 现闭合开关S ，调节可变电阻R 使其电阻逐渐减小，下列说法中正确的是A. 灯泡 变暗， 变亮B. 通过电阻R 的电流增大C. 电子元件M 两端的电压变小D. 电源两端电压变小【答案】B【解析】解：因M 中阻值与电压成正比，故M 中电流保持不变；故灯泡 的亮度不变； 总电流不变，R 减小， 电阻不变，根据分流规律R 电流增大， 电流减小变暗； 因R 的阻值减小，故由欧姆定律可知，通过R 的电流增大；故B 正确；ACD 错误． 故选：B ．7. 在如图所示电路中，开始时电键 、 均闭合，现先断开电键 ，则电压表与电流表的示数均发生变化，设它们的示数变化量之比为 ，再断开电键 ，两电表的示数变化量之比为，若已知 ，则比较 与 的绝对值大小应有A.B. C. D. 无法确定【答案】B【解析】解：根据闭合电路欧姆定律得： ，由数学知识得：电压表与电流表的示数变化量大小之比为，当外电路结构变化时，电源的内阻r 不变，则有 ． 故选B二、多选题8. 如图所示，电路中a 、b 、c 为三个相同的灯泡，每个灯泡的电阻大于电源内阻，当变阻器R 的滑片P 向上移动时，下列判断中正确的是A. a 、b 两灯变暗，c 灯变亮B. a 、b 两灯变亮，c 灯变暗C. 电源输出功率增大D. 电源内阻的热功率增大【答案】BCD【解析】解：A、B、当变阻器的滑动触头P向上移动时，变阻器接入电路的电阻减小，外电路总电阻减小，总电流I增大，则a灯变亮灯和电源的内电压都增大，则并联部分电压减小，c灯变暗由总电流增大，而通过c灯的电流减小，可知通过b灯的电流增大，b灯变亮故A错误，B正确．C、由题意知三个灯泡的电阻都大于电源内阻，则外电路总电阻大于电源的内电阻根据推论：外电阻等于电源的内阻时，电源的输出功率最大，则知，当变阻器的滑动触头P 向上移动时，外电路总电阻减小，电源输出的电功率增大故C正确．D、总电流增大，由可知，电源内阻的热功率增大故D正确．故选：BCD9.电路如图所示，当滑动变阻器的触头P向上滑动时，则A. 电源的总功率变小B. 电容器贮存的电量变小C. 灯变亮D. 灯变暗【答案】BC【解析】解：A、当滑动变阻器的触头P向上滑动时，变阻器接入电路的电阻变小，外电路总电阻变小，干路电流变大，则灯变亮电源的总功率，E不变，则电源的总功率变大，故A错误，C正确；C、干路电流增大，电源的内电压和灯的电压增大，则电路中并联部分的电压并减小，通过的电流减小，而干路电流增大，所以通过灯的电流变大，灯变亮，电容器的电压等于并联部分的电压，则其电压减小，电容器贮存的电量变小故B正确，D错误．故选：BC10.图中L为自感系数足够大的理想电感，C是电容量足够大的理想电容，、是阻值大小合适的相同电阻，、是两个零刻度在中央的相同的灵敏电流表，且电流从哪一侧接线柱流入指针即向哪一侧偏转，E是可以不计内阻的直流电源针对该电路下列判断正确的是A. 电键S闭合的瞬间，仅电流计发生明显地偏转B. 电键S闭合的瞬间，两电流计将同时发生明显的偏转2017-2018学年物理人教版选修2-1 1.4 闭合电路的欧姆定律同步练习-教师用卷5 / 8C. 电路工作稳定后，两电流计均有明显不为零的恒定示数D. 电路工作稳定后再断开电键S ，此后的短时间内， 的指针将向右偏转， 的指针将向左偏转 【答案】BD【解析】解：A 、电路接通瞬间，由于自感系数足够大，所以有电流通过 ，直流电不能通过电容器，则有电流通过 ，所以电键S 闭合的瞬间，两电流计将同时发生明显的偏转，故A 错误，B 正确；C 、L 为理想电感，电路温度后， 被短路，则没有电流通过，示数为零，故C 错误；D 、电路工作稳定后再断开电键S ，此后的短时间内，电容器放电，电流从右端通过 ，从左端通过 ，则 的指针将向右偏转， 的指针将向左偏转，故D 正确． 故选：BD11. 如图所示为两电阻 和 的伏安特性曲线 若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是A. 电阻 的阻值较大B. 电阻 的阻值较大C. 电阻 的发热功率较大D. 电阻 的发热功率较大【答案】BC【解析】解：A 、B ：因为该图象是 图线，图象的斜率表示电阻的倒数，斜率越大，电阻越小，所以 的阻值大于 的阻值 故A 错误、B 正确． C 、D ：根据功率的公式，电压相同，电阻大的功率小，所以 的发热功率大 故C 正确、D 错误． 故选BC ．12. 如图甲所示的电路，不计电表内阻的影响，改变滑动变阻器的滑片位置，测得电压表 和 随电流表A 的示数变化的两条实验图象，如图乙所示，关于这两条实验图象，有A. 图线b的延长线一定过坐标的原点OB. 图线a的延长线与纵轴交点的坐标值等于电源的电动势C. 图线a、b交点的横坐标和纵坐标值的乘积等于电源输出功率D. 图线a、b交点的横坐标和纵坐标值的乘积等于电阻消耗的电功率【答案】ABCD【解析】解：A、当电路中电流增大时，电源的内电压增大，路端电压减小，电压的示数增大，内电压增大，电压表的读数减小，则根据图象可知，图象b是电压表的示数与I的关系图象而是定值电阻，电压与电流成正比，则图象b的延长线一定过坐标原点故A正确．B、图象a是电压表的示数与I的关系图象，反映电源的特性，当时，，故图线a的延长线与纵轴交点的坐标值等于电源的电动势故B正确．CD、图象a反映电源的特性，图象b反映电阻的特性，两图象的交点表示电阻接在该电源上的工作状态，则交点的横、纵坐标值的乘积等于该状态下电阻消耗的瞬时功率，也表示电源的输出功率故CD正确．故选：ABCD．三、计算题13.如图，电源电动势，内阻，电阻，，求：电键K断开时，A、B、D三点的电势；电键K闭合时，流过电键K的电流方向．【答案】解：由题意，干路电流，外所以，因为，2017-2018学年物理人教版选修2-1 1.4 闭合电路的欧姆定律同步练习-教师用卷 7 / 8所以 ，，所以 ，所以 ，则 ．因为 ， ，故K 闭合时，有电流通过电键K ，电流方向为 ． 答：开关K 断开时，A 、B 、D 三点的电势分别为 ， ， ． 开关K 闭合后，通过开关的电流方向由D 流向C ．【解析】 开关K 断开时， 与 串联， 与 串联后，两条支路并联 求出外电路总电阻，由闭合电路欧姆求解干路电流，再求出 、 、 的电压，最后求解A 、B 、D 三点的电势．开关K 闭合后，判断C 、D 两点的电势高低，从而判断电流的流向．电路中求某点的电势，往往先出该点与零势点的电势差，再求电势 而且会用到：在外电路，顺着电流方向，电势降低．14. 一太阳能电池板，测得它的开路电压为800mV ，短路电流为 若将该电池板与一阻值为 的电阻器连成一闭合电路，求此时的路端电压？【答案】解： 设电池板的内阻为r ，其开路电压等于它的电动势，依题意有： 短解得电源内阻： 短电池板连上 阻值后，流过电阻的电流大小为：此时的路端电压为：答：此时的路端电压为400mV ．【解析】由开路电路等于电源的电动势，求出电动势，由短路电流求出电源的内阻 再根据欧姆定律求出电流和路端电压．对于电动势的概念要理解：电动势等于外电压和内电压之和，当外电路开路时，内电压为零，开路电路等于电源的电动势．15. 如图所示的电路，电源电动势 伏，内阻 欧，欧， 欧，电表均为理想电表． 闭合时，电压表读数为5伏，电流表读数为 安，求此时滑线变阻器上消耗的功率．断开时，求电源上通过的电流变化范围．【答案】解： 闭合时，设通过 、 的电流分别为 、 ，通过变阻器左侧和右侧的电流分别为 、 变阻器左侧和右侧的电压分别为 、 干路电流为I ．根据闭合电路欧姆定律得：则得：所以此时滑线变阻器上消耗的功率为；由上可得：变阻器总电阻为K断开时，当滑片移到a端时通过电源的电流最小，为；当滑片移到b端时通过电源的电流最大．外电路总电阻为则所以电源上通过的电流变化范围是．答：此时滑线变阻器上消耗的功率为．电源上通过的电流变化范围是．【解析】首先认清电路的结构：与变阻器左侧电阻并联后与右侧电阻串联，再与并联再根据闭合电路欧姆定律求出总电流，由欧姆定律求出的电压和通过的电流，得到通过变阻器左侧的电流，得到通过右侧的电流，即可求得变阻器消耗的功率．由上题求出变阻器的总电阻，当滑片移到a端时通过电源的电流最小，当滑片移到b 端时通过电源的电流最大，由闭合电路欧姆定律求解．对于电路的计算问题，关键确定电路的结构，搞清各部分电压和电流的关系，再运用欧姆定律解题．。
