电力线路的参数

电力线路参数电力线路参数是指电力传输过程中所涉及的各项参数，包括电压、电流、电阻、电感和电容等。

这些参数对于电力系统的稳定运行和电能传输的效率起着重要的作用。

本文将从这五个方面对电力线路参数进行介绍。

一、电压电压是电力系统中最基本的参数之一，通常用V表示。

电压的大小代表了电力系统的电能水平，也是电能传输的动力。

电压的单位为伏特(V)，常见的电压等级有110kV、220kV、500kV等。

电压的选择要根据电力系统的需求和输电距离来确定，一般来说，输电距离较远的地区需要采用较高的电压等级，以减小线路损耗和传输损耗。

二、电流电流是电力系统中的另一个重要参数，通常用I表示。

电流的大小决定了电能传输的能力和线路的负荷能力。

电流的单位为安培(A)，常见的电流等级有100A、200A、500A等。

电流的选择要根据负载需求和线路容量来确定，一般来说，负载较大的地区需要采用较高的电流等级，以满足供电需求。

三、电阻电阻是电力系统中的一种阻碍电流通过的物理现象，通常用R表示。

电阻对电力系统的影响是产生电能损耗和线路发热。

电阻的大小取决于线路材料的导电性能和线路长度等因素。

为了减小电阻对电能传输的影响，电力系统中常采用低电阻率的材料，如铜、铝等。

四、电感电感是电力系统中的一种储存电能的元件，通常用L表示。

电感对电力系统的影响是产生电感电压和电感电流，使电能传输变得复杂。

电感的大小取决于线路的长度和线圈的匝数等因素。

为了减小电感对电能传输的影响，电力系统中常采用低电感的线路设计和磁屏蔽技术。

五、电容电容是电力系统中的一种储存电能的元件，通常用C表示。

电容对电力系统的影响是产生电容电压和电容电流，使电能传输变得复杂。

电容的大小取决于电容板的面积和电介质的介电常数等因素。

为了减小电容对电能传输的影响，电力系统中常采用低电容的线路设计和绝缘技术。

电力线路参数是电力系统中的重要内容，它们相互作用，共同影响着电力系统的稳定运行和电能传输的效率。

电力线路参数计算公式
1.电力线路电流计算公式：
电流（I）等于电压（V）除以电阻（R）。

即：I=V/R
2.电力线路电阻计算公式：
电阻（R）等于电压（V）除以电流（I）。

即：R=V/I
3.电力线路电压计算公式：
电压（V）等于电流（I）乘以电阻（R）。

即：V=I*R
4.电力线路电容计算公式：
电容（C）等于电流（I）除以频率（f）乘以电压（V）。

即：
C=I/(f*V)
5.电力线路电感计算公式：
电感（L）等于电压（V）除以频率（f）乘以电流（I）。

即：
L=V/(f*I)
其中，电压单位为伏特（V），电流单位为安培（A），电阻单位为欧姆（Ω），电容单位为法拉（F），电感单位为亨利（H），频率单位为赫兹（Hz）。

这些公式适用于直流和交流线路，但在交流线路中需要注意电压和电流的相位差，以及虚部和实部的计算。

电力线路参数的计算公式是基础，通过这些公式可以确定电路中的各项重要参数，对于电力系统的设计、运行和维护具有重要的指导作用。

在
实际应用中，还需要考虑电线材料的电阻、电容和电感等因素，以及线路长度、电压降和功率因数等影响因素，进一步精确计算电力线路的参数。

以上是关于电力线路参数计算公式的简要介绍，希望能帮助您理解和应用电力线路参数计算公式。

如有更多详细需求，请提供具体的参数和背景信息，以便进行更深入的计算和分析。

电力线路的参数对电力系统开展定量分析及计算时，必须知道其各元件的等值电路和电气参数。

本节主要介绍电力线路的参数及其计算。

电力线路的电气参数是指线路的电阻r、电抗x、电导g和电纳bo下面就架空线路参数开展讨论（架空线一般采用铝线、钢芯铝线和铜线）。

(1)电线路的电阻有色金属导线（含铝线、钢芯铝线和铜线）每单位长度的电阻可引用电路课程中导体的电阻与长度、导体电阻率成正比，与横截面积成反比的原理计算式中，r为导线单位长度电阻，；为导线材料的电阻率，；S 为导线截面积，mm2o在电力系统计算中，导线材料的电阻率采用以下数值：铜为18.8,铝为31.5o它们略大于这些材料的直流电阻率，其原因是：①通过导线的三相工频交流电流，而由于集肤效应和邻近效应，使导线内电流分布不均匀，截面积得不到充分利用等原因，交流电阻比直流电阻大；②由于多股绞线的扭绞，导线实际长度比导线长度长2%~3%;③在制造中，导线的实际截面积比标称截面积略小。

由于用式（1）计算的电阻同导线的直流电阻相差很小，故在实际应用中，通常就用导线的直流电阻替代，导线的直流电阻通常可从产品目录或手册中查得。

但由于产品目录或手册中查得的通常是20。

C时的电阻值，而线路的实际运行温度又往往异于2（ΓC,要求较高精度时，t。

C时的电阻值rt可按下式计算：(2)式中，r20为20。

C时的电阻值，a为电阻温度系数，对于铜a=0.00382(1/℃),铝a=0.0036(l∕o C)o(2)电线路的电抗电力线路电抗是由于导线中通过三相对称交流电流时，在导线周围产生交变磁场而形成的。

对于三相输电线路，每相线路都存在有自感和互感，当三相线路对称排列或不对称排列经完整换位后，与自感和互感相对应的每相导线单位长度电抗可按以下公式计算(根据安培环路定律，推导过程略)：(1)单导线单位长度电抗(3)式中，r为导线的半径，(mm或Cm)；为导线材料的相对导磁系数，对于铝和铜=1;DnI为三相导线几何均距，(mm或cm),其单位与导线的半径一样，当三相导线相间距离为Dab,Dbc,DCa 时，则几何均距为(4)若三相导线为如图(1)所示的水平排列，即若导线为如下图的等边三角形排列，即则(a)水平排列(b)等边三角形排列图(1)三相导线排列方式将f=50Hz,二1代入式(2-29)即可得(4)由上面的计算公式可见，由于输电线路单位长度的电抗与几何均距、导线半径为对数关系，故导线在杆塔上的布置及导线截面积的大小对导线单位长度的电抗X影响不大,在工程的近似计算中一般可取为x=0.4o(2)分裂导线单位长度电抗分裂导线每相导线由多根分裂导线组成，各分导线布置在正多边形的顶点，由于分裂导线改变了导线周围的磁场分布，从而减小了导线的电抗，分裂导线线路每相单位长度的电抗仍可用式(4)计算，但式中的r要用分裂导线的等值半径req替代，其值为(5)式中，n为每相导线的分裂根数；r为分裂导线中每一根导线的半径，dli为分裂导线一相中第1与第i根导线之间的距离，i=2,3,...,n；为连乘运算的符号。

常见输电线路型号及参数一、导线型号及参数1. 采用的导线型号有：A、B、C、D、E等几种；2. 导线的截面积一般为100mm²、150mm²、200mm²、250mm²等；3. 导线的导电率一般为58S/m、62S/m、65S/m等；4. 导线的电阻一般为0.159Ω/km、0.131Ω/km、0.114Ω/km等；5. 导线的最大工作温度一般为70℃、80℃、90℃等。

二、绝缘绳型号及参数1. 采用的绝缘绳型号有：AA、BB、CC、DD、EE等几种；2. 绝缘绳的外径一般为10mm、12mm、14mm、16mm等；3. 绝缘绳的绝缘厚度一般为1.5mm、2mm、2.5mm、3mm等；4. 绝缘绳的最高允许工作电压一般为500V、1000V、2000V等。

三、地线型号及参数1. 采用的地线型号有：AAA、BBB、CCC、DDD、EEE等几种；2. 地线的截面积一般为50mm²、70mm²、95mm²、120mm²等；3. 地线的电阻一般为0.243Ω/km、0.188Ω/km、0.153Ω/km等；4. 地线的最大工作温度一般为70℃、80℃、90℃等。

四、绝缘子型号及参数1. 采用的绝缘子型号有：I、II、III、IV、V等几种；2. 绝缘子的材料一般有陶瓷、玻璃纤维增强塑料、硅橡胶等；3. 绝缘子的工作电压一般为10kV、35kV、110kV、220kV等；4. 绝缘子的耐电弧距离一般为20mm、30mm、40mm、50mm 等。

五、架空线路杆塔型号及参数1. 采用的杆塔型号有：I型、II型、III型、IV型、V型等几种；2. 杆塔的材料一般有钢管、钢板、混凝土等；3. 杆塔的高度一般为10m、15m、20m、25m等；4. 杆塔的最大承受风速一般为25m/s、30m/s、35m/s、40m/s等。

六、输电线路综合参数1. 输电线路的额定电压一般有10kV、35kV、110kV、220kV等；2. 输电线路的额定电流一般有50A、100A、200A、400A等；3. 输电线路的最大短路电流一般有1kA、5kA、10kA、20kA等；4. 输电线路的最大跨越距离一般有100m、200m、500m、1000m等。

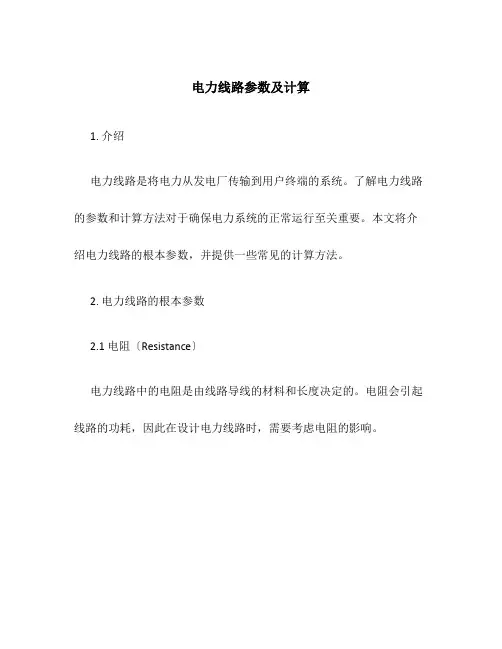

电力线路参数及计算1. 介绍电力线路是将电力从发电厂传输到用户终端的系统。

了解电力线路的参数和计算方法对于确保电力系统的正常运行至关重要。

本文将介绍电力线路的根本参数，并提供一些常见的计算方法。

2. 电力线路的根本参数2.1 电阻〔Resistance〕电力线路中的电阻是由线路导线的材料和长度决定的。

电阻会引起线路的功耗，因此在设计电力线路时，需要考虑电阻的影响。

2.2 电感〔Inductance〕电力线路中的电感是由线路导线的长度和布置方式决定的。

电感会引起电力系统的电流和电压波动，因此在设计和运行电力线路时，需要考虑电感的影响。

2.3 电容〔Capacitance〕电力线路中的电容是由线路导线和线路之间的绝缘材料决定的。

电容会引起电力系统的电压波动，因此在设计和运行电力线路时，需要考虑电容的影响。

2.4 导纳〔Admittance〕电力线路中的导纳是电力系统中的一个重要参数，它表示线路对电流的导纳能力。

导纳的倒数称为阻抗，用于衡量线路对电流的阻碍能力。

3. 电力线路的计算方法3.1 线路参数计算3.1.1 电阻计算电阻可以通过线路导线的材料特性和长度来计算。

常用的电阻计算公式如下：R = ρ * (L/A)其中，R表示电阻，ρ表示线路导线的电阻率，L表示线路导线的长度，A表示线路导线的横截面积。

3.1.2 电感计算电感可以通过线路导线的长度和布置方式来计算。

常用的电感计算公式如下：L = μ0 * μr * (N^2 * A) / l其中，L表示电感，μ0表示真空的磁导率，μr表示线路导线的相对磁导率，N表示线路导线的匝数，A表示线路导线的横截面积，l表示线路导线的长度。

3.1.3 电容计算电容可以通过线路导线和线路之间的绝缘材料特性来计算。

常用的电容计算公式如下：C = ε0 * εr * (A/d)其中，C表示电容，ε0表示真空的介电常数，εr表示绝缘材料的相对介电常数，A表示线路导线和线路之间的面积，d表示线路导线和线路之间的距离。

电力线路的参数和等值电路
1.力线路的参数
(1)电阻、电感（电抗）线路的电感以电抗的形式计算、电导、电容（电纳）而线路的电容则以电纳的形式计算。

电力线路的参数是均匀分布，电阻、电抗、电导和电纳都是沿线路长度均匀分布的。

(2)工程上：
1）线路的电阻：
式中，l：导线的长度，r1：单位长度的电阻。

2）线路的电抗：阻碍电流流动的能力用电抗来度量。

用每相导线单位长度的电抗进行计算。

3）线路的电导阻：由沿绝缘子的泄漏电流和电晕现象决定的。

用单位长度的电导进行计算。

4）线路的电纳：导线之间及导线对大地之间的电容决定。

2.电线路的等值电路与基本方程
输电线路在正常运行时三相参数是相等的，可以只用其中的一相作出等值电路。

电力线路的单相等值电路如图2。

图2 电力线路的单相等值电路
（1）短线路的等值电路与基本方程
由于电压不高，这种线路电纳的影响不大，可略去。

因此短线路的参
数只有一个串联总阻抗。

短线路的等值电路见图3。

图3 短线路的等值电路
（2）中等长度线路的等值电路与基本方程
这种线路电压较高，线路的电纳一般不能忽略，等值电路常为Π形等值电路，如图4。

图4 中等长度的等值电路
（3）长线路的等值电路
必须考虑分布参数特性的影响。

将分布参数乘以适当的修正系数就变成了集中参数，从而绘出用集中参数表示的等值电路，见图5。

图5 长线路的等值电路。

第节电力线路电气参数(1)
第9节电力线路电气参数
电力线路电气参数是指电力线路传送电能的电学性能参数，包括线路
阻抗、电容、电感等。

它们是决定电力系统稳定运行、电能质量和系
统经济效益的重要因素。

下面我们将分别介绍电力线路的阻抗、电容
和电感等重要的电气参数。

一、线路阻抗
线路阻抗是电力线路的电学参数之一，是指线路两端电压和电流分别
按正弦形式变化时，线路中转动各导体的感应磁场引起的电动势和电
流之比。

线路阻抗的值决定了线路的额定电压和额定电流，是线路设
计和运行管理的重要依据。

二、线路电容
线路电容是指电力线路导线和大地之间的电容。

由于线路电容特性，
电力线路必须接地，否则会产生交流漏电。

线路电容的值与导线直径、导线距离、地面介电性等因素有关，它反映了电力线路的带电环境。

三、线路电感
线路电感是指电力线路导线间相互间的感应电势，是可逆元件。

线路
电感的大小取决于电路形状、电线间距等因素，反映了线路传输时的
大体特性。

四、线路损耗和功率因数
线路损耗和功率因数是电力线路电气参数中的重要指标。

电力线路损耗主要由电阻造成，功率因数则是表示导体电流的有效成分与整个电流大小之比。

线路损耗和功率因数对电力系统的经济效益和电能质量有很大影响。

总之，电力线路电气参数是衡量电力线路性能的重要指标，它不仅与线路的设计和运行有关，而且关系到电力系统的安全稳定运行、电能质量和经济效益。

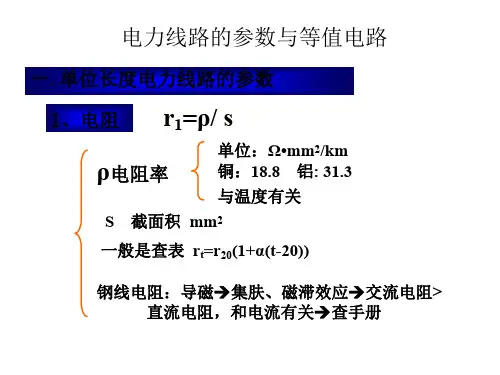

1、输电线路的参数及等值电路：1）导线每公里的电阻计算式为r o=ρ/S（Ω/km）式中r o——导线材料的电导率，(Ω/km）S—-导线的截面面积，mm2；ρ—导线材料的电阻率(Ωmm2／km)，在温度t=20°C时，铜的电阻率为18.8Ω·mm2／km，铝的电阻率为31．5Ω·mm ／km2，因此导线长度计算公式为R=r O L。

2）电抗如果架空线三相对称排列（等边三角形)，或三相不对称排列，但经过完整换位后,单导线每相单位长度电抗：r- 导线实际半径（计算半径,比如， LGJ-400/50的计算半径为13。

8mm)，mmD m-几何均距，mmD ab、 D bc、 D ca分别为A相与B相、 B相与C相、 C相与A相导线间的距离。

如果是分裂导线，则：分裂导线可以减少电晕放电和线路电抗.其中，n-分裂导线的分裂数；r—分裂导线每一根导体的计算半径;d1i—分裂导线一相中某根导体与其它i—1根导体间的距离。

例：分裂导线每相单位长度电抗：3)电纳如果架空线三相对称排列(等边三角形），或三相不对称排列，但经过完整换位后，单导线每相单位长度电纳：分裂导线每相单位长度电纳：4）电导架空线的电导主要由沿绝缘子表面的泄漏现象和导线的电晕所决定。

沿绝缘子表面的泄漏损失很小，可忽略。

电晕是强电场作用下带电体周围空气的电离现象。

当设计线路时选择合适的导线截面，则可以不考虑电晕损耗.（正常时G=0）2、电力线路的等值电路架空线路U N≤35KV或长度L＜100km；不长的电缆线路或U N≤10KV。

架空线路U N＞ 35KV或长度L在100—300km;不超过100km电缆线路或U N＞10KV[例］有一长度为100km的110kV线路，导线型号为LGJ—185/30,导线计算直径为19mm，导线水平排列，相间距离为4m,试求线路的参数并作出等值电路.解:r1=ρ/S=31.5/185=0。
