板式换热器选型计算书

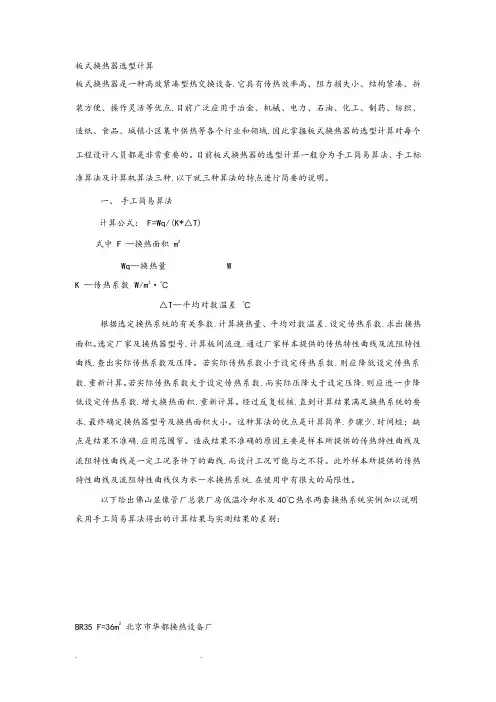

板式换热器选型计算板式换热器是一种高效紧凑型热交换设备.它具有传热效率高、阻力损失小、结构紧凑、拆装方便、操作灵活等优点.目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域.因此掌握板式换热器的选型计算对每个工程设计人员都是非常重要的。

目前板式换热器的选型计算一般分为手工简易算法、手工标准算法及计算机算法三种.以下就三种算法的特点进行简要的说明。

一、手工简易算法计算公式： F=Wq/(K*△T)式中 F —换热面积 m2Wq—换热量 WK —传热系数 W/m2·℃△T—平均对数温差℃根据选定换热系统的有关参数.计算换热量、平均对数温差.设定传热系数.求出换热面积。

选定厂家及换热器型号.计算板间流速.通过厂家样本提供的传热特性曲线及流阻特性曲线.查出实际传热系数及压降。

若实际传热系数小于设定传热系数.则应降低设定传热系数.重新计算。

若实际传热系数大于设定传热系数.而实际压降大于设定压降.则应进一步降低设定传热系数.增大换热面积.重新计算。

经过反复校核.直到计算结果满足换热系统的要求.最终确定换热器型号及换热面积大小。

这种算法的优点是计算简单.步骤少.时间短；缺点是结果不准确.应用范围窄。

造成结果不准确的原因主要是样本所提供的传热特性曲线及流阻特性曲线是一定工况条件下的曲线.而设计工况可能与之不符。

此外样本所提供的传热特性曲线及流阻特性曲线仅为水―水换热系统.在使用中有很大的局限性。

以下给出佛山显像管厂总装厂房低温冷却水及40℃热水两套换热系统实例加以说明采用手工简易算法得出的计算结果与实测结果的差别：BR35 F=36m2北京市华都换热设备厂（三）平均对数温差（逆流）△T=((Th1-Tc2)-(Th2-Tc1))/ln((Th1-Tc2)/(Th2-Tc1))或△T=((Th1-Tc2)+(Th2-Tc1))/2 （分子等于零）（四）计算换热量Wq=Qh*γh*Cph*(Th1-Th2)=Qc*γc*Cpc*(Tc2-Tc1) W（五）设备选型根据样本提供的型号结合流量定型号.主要依据于角孔流速。

板式换热器选型计算的方法及公式(1)求热负荷QQ=G．ρ．ＣP．Δt(2)求冷热流体进出口温度t2=t1+ Q /G ．ρ ．ＣP(3)冷热流体流量Ｇ= Q / ρ ．ＣP ．(t2-t1(4)求平均温度差ΔtmΔtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T１-t2)+(T2-t1)/2(5)选择板型若所有的板型选择完，则进行结果分析。

(6)由Ｋ值范围，计算板片数范围Ｎmin，ＮmaxＮmin = Q/ Kmax ．Δtm ．F P ．βＮmax = Q/ Kmin ．Δtm ．F P ．β(7)取板片数N（Ｎmin≤Ｎ≤Ｎmax ）若N已达Ｎmax，做（5）。

(8)取N的流程组合形式，若组合形式取完则做（7）。

(9)求Re，NuRe = W ．de / νNu =a1．Re a2．Pr a3(10)求a，K传热面积Ｆa = Nu ．λ / deK= 1 / 1/a h+1/a c+γc+γc+δ/λ0F= Q /K ．Δtm ．β(11)由传热面积Ｆ求所需板片数ＮＮＮＮ= F/ Fp+ 2(12)若N＜NN，做（８）。

(13)求压降ΔpEu = a4．Re a5Δp = Eu ．ρ．W2 ．ф(14) 若Δp＞Δ允，做（８）；若Δp≤Δ允，记录结果，做（８）。

注: 1．（1）、（2）、（3）根据已知条件的情况进行计算。

2．当T1-t2=T2-t1时采用Δtm = (T１-t2)+(T2-t1)/2 3．修正系数β一般0.7～0.9。

板式换热器的优化选型1 平均温差△tm从公式Q＝K△tmA，△tm＝1／A∫A（t1－t2）dA中可知，平均温差△tm是传热的驱动力，对于各种流动形式，如能求出平均温差，即板面两侧流体间温差对面积的平均值，就能计算出换热器的传热量。

平均温差是一个较为直观的概念，也是评价性能的一项重要指标。

1.1 对数平均温差的计算当换热器传热量为dQ，温度上升为dt时，则C＝dQ／dt，将C定义为热容量，它表示单位时间通过单位面积交换的热量，即dQ＝K（th－tc）dA＝K△tdA，两种流体产生的温度变化分别为dth＝－dQ／Ch，dtc＝－dQ／Cc，d△t＝d（th －tc）＝dQ（1／Cc－1／Ch）,则dA＝[1／k（1／Cc－1／Ch）]·（d△t／△t），当从A＝0积分至A＝A0时，A0＝[1／k（1／Cc－1／Ch）]·㏑[（tho－tci）／（thi－tco）]，由于两种流体间交换的热量相等，即Q＝Ch（thi－tho）＝Cc （tco－tci），经简化后可知，Q＝KA0｛[（tho－tci）－（thi－tco）]／㏑[（tho －tci）／（thi－tco）]｝，若△t1＝thi－tco，△t2＝tho－tci，则Q＝KA0[（△t1－△t2）／㏑（△t1／△t2）]＝KA0△tm，式中的△tm＝（△t1－△t2）／㏑（△t1／△t2）。

目录1、目录 12、选型公式 23、选型实例一（水－水） 34、选型实例二（汽－水） 45、选型实例三（油－水） 56、选型实例四（麦芽汁－水） 67、附表一（空调采暖，水－水）78、附表二（空调采暖，汽－水）89、附表三（卫生热水，水－水）910、附表四（卫生热水，汽－水）1011、附表五（散热片采暖，水－水）1112、附表六（散热片采暖，汽－水）12板式换热器选型计算1、选型公式a 、热负荷计算公式：Q=cm Δt其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃ b 、换热面积计算公式：A=Q/K.Δt m其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差 K 值表： 介质水—水蒸汽-水蒸汽--油 冷水—油 油—油 空气—油K2500～45001300~2000700～900 500～700 175～350 25～58注：Ｋ值按经验取值（流速越大，Ｋ值越大。

水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）Δt max -Δt minT1Δt maxΔt minΔt max 为（T1-T2’）和（T1’-T2）之较大值Ln Δt m =Δt min 为（T1-T2’）和（T1’-T2）之较小值T2’T1’c 、板间流速计算公式：q T2A S n其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表：BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5 使用温度范围℃ -19~200装机最大换热面积 5 15 30 65 80 120 220 350 500 最大流量m 3/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN 25 40 65 80 100 125 150 250 350 单板换热面积m 20.0510.1090.2380.3080.3750.55 0.711.001.35平均流道截面积m 2 0.000494 0.000656 0.00098 0.00118 0.001190.0016910.002035 0.0286 0.004设备参考质量Kg 87 290 485 870 980 1800 2800 3700 7200型号说明：BR0.3-1.0-9-E 表示波形为人字形、单板公称换热面积0.3m 2 、设计压力1.0Mpa 、垫片材质EPDM 、总换热面积为9 m 2 板式换热器。

板式换热器选型计算书板式换热器选型计算1、选型公式a 、 热负荷计算公式：Q=cm K t其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg. °C）、m —介质质量流量（Kg/h ）、△ t —介质进出口温差（C ）（注：m △ t 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg. Cb 、 换热面积计算公式：A=Q/K. △ t m其中：A —换热面积（吊）、K —传热系数（Kcal/ m 2. C ）△ t m —对数平均温差K 值表:介质水一水蒸汽-水蒸汽--油 冷水一油油一油空气一油K2500〜45001300~2000700〜900500〜700175〜35025 〜58注：K 值按经验取值（流速越大，K 值越大。

水侧板间流速一般在 0.2〜0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）1、 目录2、 选型公式3、 选型实例一（水—水）4、 选型实例二（汽—水）5、 选型实例三（油—水）6、 选型实例四（麦芽汁—水）7、 附表一（空调采暖，水—水） 8附表二（空调采暖，汽—水） 9、 附表三（卫生热水，水一水） 10、 附表四（卫生热水，汽一水）2 3 4 510 11 12△ t max △ t min△ t max 为(T1-T2')和(T1' -T2 )之较大值 Ln△ t min 为（T1-T2'）和（T1' -T2 ）之较小值C 、板间流速计算公式： V =qA s n T2 T2' T1'3 3其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m/h - m /s ）、 设-备参数型号 BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5使用温度范围r -19~200装机最大换热面积 5 15 30 65 80 120 220 350 500 最大流量m/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN25406580100125150 250 350 单板换热面积m 0.051 0.109 0.238 0.308 0.375 0.55 0.71 1.00 1.35 平均流道截面积m0.000494 0.000656 0.00098 0.00118 0.00119 0.001691 0.002035 0.0286 0.004 设备参考质量Kg 87 290 485 870 980 1800 280037007200A —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表： 型号说明：BR0.3-1.0-9-E 表示波形为人字形、单板公称换热面积 0.3m 2、设计压力1.0Mpa 、垫片材质EPDM 总换热面积为9 m 2板式换热器 注：以上选型计算方法适用于本公司生产的板式换热器。
