组态软件操作指引与数据库连接

22.数据库连接序号 内容 页码22.1 功能描述 22-122.2 建立数据库连接文件 22-122.3 进行数据库连接 22-822.4 自动启动数据库连接 22-822.1功能描述系统为用户提供了强大的数据库连接功能,也被称为数据库归档;能在系统的运行实时数据库与用户自定义的ODBC数据库之间建立联系,把实时数据经各种处理,通过时间或事件触发,把数据存入数据库,为企业服务器提供数据,或作为历史数据,进行数据分析和报表输出;22.2建立数据库连接文件通过建立数据库连接文件,能使系统与自定义的数据库建立联系,每个数据库连接文件能定义与某个数据库中某个表的某些字段的某种连接关系;可以定义多个数据库连接文件,从而与多个数据库建立连接;最多可以定义32个数据库连接文件,即可以与32个不同的数据表建立连接;通过组态管理器中的“我的系统->设置”功能,执行<1.定制系统>,选择“ 数据库连接”,否则组态管理器中不能支持数据库连接功能;选择<数据库连接>功能,执行<1.制作数据库连接文件>任务:启动<1.制作数据库连接文件>任务后,新建一个连接文件如testdb1,如下图所示:新的数据库连接文件内容如下图:选择与数据库连接的方式,可以是追加数据、读取数据、修改数据、存储过程四种方式:<追加数据>是把字段所对应变量的数值,作为新的记录添加到数据表中;<读取数据>是把数据表中某个记录的内容赋值到字段所对应的变量中,要读取的记录通过<记录号指示变量>来定义,如果不选择<记录号指示变量>,则总默认为读取第一条记录;<修改数据>是把字段所对应变量的数值,更新数据表中某个的记录内容,所要修改的记录通过<记录号指示变量>来定义,如果不选择<记录号指示变量>,则总默认为修改第一条记录;<执行存储过程>能够执行数据库服务器中的1个过程,并附带参数;选择触发数据库连接的方式,即何时进行数据库连接,有以下几种触发方式:定时触发,以一定时间周期间隔,定时的触发数据库连接,只需在<定时触发周期(秒)>处填入时间值,范围为0-86400秒,如果为0则不进行工作;如果希望从某个时刻开始工作,则需选择开始时间;例如希望在每天的整点进行数据库连接,请按下图所示:功能块[FB]触发,运行数据库中提供了FB38来触发数据库连接,如下图所示,选择38号功能类型和数据库连接文件;此功能可以首次运行或一直循环执行,也可以通过其他事件触发;变量事件触发,通过AI/AO/AR/DI/DO/DR/VA/VD等变量的事件触发,调用FB38功能来执行数据库连接,以DI变量为例,如下图:时间中断[TM]触发,时间中断[TM]提供了功能强大的时间管理功能,能以各种方式执行数据库连接,下面是几种最常用的方法:(1)从每天的00:00:00开始,每5秒钟执行一次数据库连接:(2) 从每天的00:00:00开始,每隔1小时,在正点时执行一次数据库连接:(3)在每天的17:00点钟执行一次数据库连接:(4)在每天结束时,即23:59:00,执行一次数据库连接:(5) 在每个月结束时,即每月最后一天的23:59:00,执行一次数据库连接:编写脚本触发,画面脚本和全局脚本中都支持数据库连接函数:RunSys.RunDatabaseLink"testdb.udl"选择数据源,为避免错误,必须通过<连接数据源>按钮,来选择要使用的ODBC数据源,会出现下面的对话框界面,所建立的数据源会出现在列表中,从中选择即可;建议使用系统缺省提供的数据源FameView UserData Source,可简化项目的备份与安装;如果数据源需要登录访问,还需输入用户名和口令;选择数据表,从数据源中选择要连接的数据表,为避免错误,必须通过<数据表>按钮选择,数据库中所包含的数据表都会出现在列表中,如下图所示:设置数据保存的天数和数据库维护的时间;保存天数取值为0-3650天,如果为0则永久保存,如果设为10在被保存的数据只能保存10天,过期会被删除;维护时间取值为0-23,只在保存天数大于0时有效,如果设为8,则在每天的8-9点钟之间删除数据库中过期的数据;变量与字段进行对应;通过<字段名称>按钮,出现下面的对话框,数据表中包含的字段全部出现在字段列表中;一个数据库连接中必须包含一个日期/时间字段,否则将不支持时间查询:选择字段的类型;在选择字段名称后,会自动更新字段的类型,也可以手动选择,字段类型必须严格匹配,否则会招致数据库连接失败;支持的字段类型与Access、SQL Server数据库字段类型的对应关系如下:系统支持的字段类型 Access SQL Server 举例Long长整型 数字[长整型] Int 56789Byte字节 数字[字节] Tinyint 255Short整数 数字[整型] Smallint 123Real实数/浮点数 数字[单精度] Real 123.12Double双精度 数字[双精度] Float 123.123Bool布尔 是/否 Bit 1String字符串 文本 Char ABCKLDate日期/时间 日期/时间 Datetime 2003/12/11 05:45:00DTText日期/时间文本 文本 Char 2003/12/11 05:45:00Dtext日期文本 文本 Char 2003/12/11Ttext时间文本 文本 Char 05:45:00Wtext星期文本 文本 Char 星期一Year年份 数字[整型] Smallint 2003Month月 数字[整型] Smallint 12Day日 数字[整型] Smallint 11Hour小时 数字[整型] Smallint 05Minute分钟 数字[整型] Smallint 45Second秒 数字[整型] Smallint 18MillSecond毫秒 数字[整型] Smallint 600选择对应的系统变量,必须通过<对应变量>按钮来选择变量,变量的类型必须与字段的类型匹配;如果字段类型为< Date日期/时间>,则不需要选择对应变量,系统会把当前的日期/时间赋给字段;选择变量的数值类型,通过选择数值类型,可以是对应变量的值经过前期处理以后,再赋值给字段,使数据库中存储的数据更加简洁、有效;支持以下数值类型:序号 类型 描述0 当前值 使变量值不加任何处理,直接赋值给字段;1 累加值 把两次存储之间时间分为n个累加间隔,每个间隔累加一次,把最后的累加值赋给字段进行存储,累加间隔通过<采样参数>按钮来设定;2 平均值 把两次存储之间时间分为n个平均间隔,每个间隔累加一次,把m=(最后的累加值/n)赋给字段进行存储,间隔通过<采样参数>按钮来设定;3 最大值 把两次存储之间时间分为n个取值间隔,每个取值间隔取得一个数值,把n个数值中的最大值赋给字段进行存储,取值间隔通过<采样参数>按钮来设定4 最小值 把两次存储之间时间分为n个取值间隔,每个取值间隔取得一个数值,把n个数值中的最小值赋给字段进行存储,取值间隔通过<采样参数>按钮来设定;5 变化值 两次存储之时的变量值分别为x1、x2,把(x2-x1)赋给字段进行存储;6 增加值 两次存储之时的变量值分别为x1、x2,如果x2>x1,则把(x2-x1)赋给字段进行存储,否则把0赋给字段进行存储;7 减少值 两次存储之时的变量值分别为x1、x2,如果x2<x1,则把(x1-x2)赋给字段进行存储,否则把0赋给字段进行存储;8 绝对值 两次存储之时的变量值分别为x1、x2,把|x2-x1|赋给字段进行存储;9 sqrt(x)把变量当前值进行开方之后再存储;10 |x| 把变量当前值取绝对值之后存储;11 sin(x) 把变量当前值进行正弦运算之后进行存储;12 cos(x) 把变量当前值进行余弦运算之后进行存储;13 tan(x) 把变量当前值进行正切运算之后进行存储;14 asin(x)把变量当前值进行反正弦运算之后进行存储;15 acos(x)把变量当前值进行反余弦运算之后进行存储;16 atan(x)把变量当前值进行反正切运算之后进行存储;17 exp(x) 把变量当前值进行exp(x)运算之后进行存储;18 Ln(x) 把变量当前值进行ln(x)运算之后进行存储;19 Lg(x) 把变量当前值进行lg(x)运算之后进行存储;20 X/2 把变量当前值进行x/2运算之后进行存储;21 X*2 把变量当前值进行x*2运算之后进行存储;22 ITB(x) 把变量当前值由整数转换为BCD格式后进行存储;23 BTI(x) 把变量当前值由BCD格式转换为整数后进行存储;24 VBS(x) 把变量当前值经过VBScript脚本运算后进行存储;添加字段对应关系,通过<添加>按钮使所建立的对应关系有效;修改字段对应关系,通过<修改>按钮使所修改的对应关系有效;删除字段对应关系,通过<删除>按钮删除一个对应关系;22.3进行数据库连接您所建立的数据库连接文件,此时还不能被系统所认可;必须选择<数据库连接>功能,执行<进行数据库连接>任务,出现下面对话框:通过“<<添加”按钮选择数据库连接文件,添入文件列表中,最多可以选择32个连接文件:22.4启动数据库连接任务系统缺省并不启动数据库连接任务;选择“我的系统->设置”功能,执行<2.启动任务>,出现下面对话框:从“系统任务”列表中选中“ 数据库连接+报表”,系统启动时,能够自动启动数据库连接功能;。

概述：力控6.0监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。

力控6.0在秉承力控5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0面向. NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。

与力控早期产品相比，力控6.0产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。

主要指标：方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒；强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；强大的ACTIVEX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；企业信息化的有力平台Internet时代的创举：提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；支持通过PDA掌上终端在Internet实时监控现场的生产数据；WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；WWW网络服务器面向.NET技术开发，易于使用等快速开发工具集成力控来构建企业信息门户；强大的移动网络支持：支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。

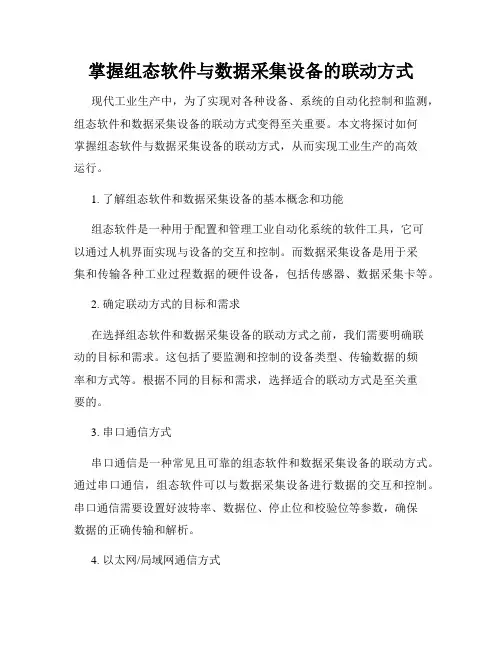

掌握组态软件与数据采集设备的联动方式现代工业生产中，为了实现对各种设备、系统的自动化控制和监测，组态软件和数据采集设备的联动方式变得至关重要。

本文将探讨如何掌握组态软件与数据采集设备的联动方式，从而实现工业生产的高效运行。

1. 了解组态软件和数据采集设备的基本概念和功能组态软件是一种用于配置和管理工业自动化系统的软件工具，它可以通过人机界面实现与设备的交互和控制。

而数据采集设备是用于采集和传输各种工业过程数据的硬件设备，包括传感器、数据采集卡等。

2. 确定联动方式的目标和需求在选择组态软件和数据采集设备的联动方式之前，我们需要明确联动的目标和需求。

这包括了要监测和控制的设备类型、传输数据的频率和方式等。

根据不同的目标和需求，选择适合的联动方式是至关重要的。

3. 串口通信方式串口通信是一种常见且可靠的组态软件和数据采集设备的联动方式。

通过串口通信，组态软件可以与数据采集设备进行数据的交互和控制。

串口通信需要设置好波特率、数据位、停止位和校验位等参数，确保数据的正确传输和解析。

4. 以太网/局域网通信方式以太网/局域网通信是一种高速、稳定的组态软件和数据采集设备的联动方式。

通过连接到共享的以太网或局域网中，组态软件可以通过IP地址和端口号与数据采集设备进行通信。

这种通信方式支持远程监控和控制，方便运维人员进行工业生产的实时管理。

5. 无线通信方式随着无线技术的发展，无线通信方式也逐渐应用于组态软件和数据采集设备的联动中。

通过无线通信方式，组态软件可以通过无线网络与数据采集设备进行数据的交互和控制，从而消除了传统的有线连接所带来的局限性。

6. 定制化联动方式除了上述常见的联动方式外，根据实际需求，我们还可以定制化一些特殊的联动方式。

比如通过编程和脚本语言来实现数据的处理和传输，或者通过使用特殊的硬件设备来实现组态软件和数据采集设备的联动。

总结：掌握组态软件与数据采集设备的联动方式对于实现工业生产的自动化控制和监测至关重要。

1、建立ODBC连接配置：（1）开始——设置——控制面板——管理工具——数据源：（2）双击“数据源”，选择“用户DSN”选项卡：（3）点击“添加”，选择“SQL Server”，点击“完成”：（4）写入“数据源名称”，选择需要连接的“服务器”，点击“下一步”：（5）选择“使用用户输入登录ID和密码的SQL Server验证”，“登录ID”输入“sa”，如有密码则输入密码，点击“下一步”：（6）将“更改默认的数据库为”打勾，选择需要连接的数据库名称，点击“下一步”：（7）点击“完成”：（8）点击“测试数据源”，如果提示“测试成功”，表示配置正确，点击“确定”，完成ODBC 连接配置：2、组态王——变量（1）工程浏览器——变量——新建：（2）双击“新建”，输入变量名，变量类型，变量名为需要保存到SQL数据库中的数值，如开关量，模拟量，字符串等，点击“确定”：（3）如有多个变量，重复第（2）步骤：3、组态王——新建记录体：（1）工程浏览器——系统——SQL访问管理器——记录体：（2）双击“新建”，输入“记录体名”，“字段名称”输入SQL数据表中的字段名称，“组态王变量”输入保存数值的变量名（可点击“？”选择），点击“增加字段”，可以保存该条记录，如有其它字段需要保存，可重复录入。

全部录入完毕后，点击“确认”完成：4、组态王——将变量值保存到SQL中：（1）工程浏览器——系统——文件——画面——新建：（2）新建“文本”——“开关量”，新建“按钮”——“连接SQL”，新建“按钮”——“插入一条记录”，新建“按钮”——“查询记录”，新建“按钮”——“断开SQL”：（3）双击“文本”——“开关量”，“值输出”——“模拟值输出”——选择“Test_KGL_Z”变量，“权限保护动画连接”——“值输入”——“模拟值输入”——选择“Test_KGL_Z”变量：（4）双击“按钮”——“连接SQL”，“命令语言连接”——“按下时”，写入以下语句：SQLConnect(ConnectionID, "dsn=SQL_Test;uid=sa;pwd=apply");（5）双击“按钮”——“插入一条记录”，“命令语言连接”——“按下时”，写入以下语句：SQLInsert(ConnectionID, "Test_Table","Test" );（6）双击“按钮”——“查询记录”，“命令语言连接”——“按下时”，写入以下语句：SQLSelect(ConnectionID, "Test_Table","Test", "SQL_KGL='1'", "" );（7）双击“按钮”——“断开SQL”，“命令语言连接”——“按下时”，写入以下语句：SQLDisconnect(ConnectionID);。

组态王连接本地数据库操作文档
1配置数据源ODBC
控制面板->ODBC
或者控制面板->管理工具-> ODBC
双击打开ODBC数据源管理器，在系统DSN标签中，点击添加按
钮，创建新数据源。

选择SQL Server为安装数据源的驱动程序。

填写创建到SQL Server的新数据源的名称，本例中以“yue1”为例，在服务器中选择（local）作为需要连接的SQL Server。

其他选项保存默认设置即可，配置ODBC数据源完成后在系统数据源列表中出现新添加的数据源。

2 组态王连接数据库
数据词典中新建变量DeviceID
新建画面SQLtest，在画面中添加按钮
双击新添加的按钮，弹出动画连接对话框。

点击命令语言连接“按下时”，弹出命令语言编辑对话框
点击SQL…按钮，在弹出的选择函数对话框中选择SQLConnect函数，点击确定。

修改函数中的参数，点击确认。

保存画面，并运行整个系统，
3 运行组态王“运行系统”
打开组态王“运行系统”
定。

点击文本按钮，在信息窗口可以看到系统信息SQL数据库连接成功。

第八章与数据库连接本章容创建数据源及数据库创建表格模板创建记录体对数据库的操作数据集函数在关系库中的应用概述本章我们将讲解如何将阀门的状态变化记录到数据库中并进行查询。

数据库我们选择Access数据库，记录的容包括：日期、时间、阀门描述、阀门状态四个字段。

我们利用KingSCADA的SQL访问功能来实现。

KingSCADA SQL访问功能实现KingSCADA和其他外部数据库之间的数据传输。

提供2种访问方式：一种是记录体的方式，即变量和数据库表中的字段建立绑定关系；一种是数据集方式。

记录体方式就是通过记录体配置项，实现把数据库里面的字段和KingSCADA的变量建立绑定关系。

绑定后，可以通过SQL插入或更新函数将绑定变量插入或更新到数据库的对应字段中；也可以通过SQL 查询函数将数据库中对应字段数据查询并保存到绑定变量中，实现KingSCADA和关系数据库的数据交互。

记录体方式只能在KingSCADA服务器端应用。

数据集方式就是通过KingSCADA提供的一系列数据集函数，执行标准SQL语句，实现KingSCADA 与关系数据库之间的增、查、删、改等所有数据交互功能，尤其可以通过数据集函数，实现从数据库查询出符合SQL语句的数据集合，并在报表、曲线中进行批量数据展示。

数据集方式支持在KingSCADA服务器端、C/S客户端、WEB上使用。

在这里建议采用数据集方式，更加方便、灵活。

下面具体介绍2种方式的具体使用第一节记录体方式在关系数据库中的应用（仅参考）一、创建数据源及数据库以KingSCADA带的DEMO工程中的mine.mdb数据库为例，首先将mine.mdb文件从DEMO工程中拷贝到我们新建的这个培训工程中。

然后，用Windows控制面板中自带的ODBC Data Sources (32bit)管理工具新建一个Microsoft Access Driver(*.mdb)驱动的数据源，名为：mine，然后配置该数据源，指向刚才拷贝过来的Access数据库（即mydb.mdb），如图8-1所示：图8-1ODBC数据源的建立二、创建表及记录体创建表用ACCESS打开mine.mdb数据库，在库中新建表“KingTable”，在表中建立三个字段日期时间、液位、温度，如图8-2所示：图8-2在mine数据库中创建表日期时间字段为日期时间类型。

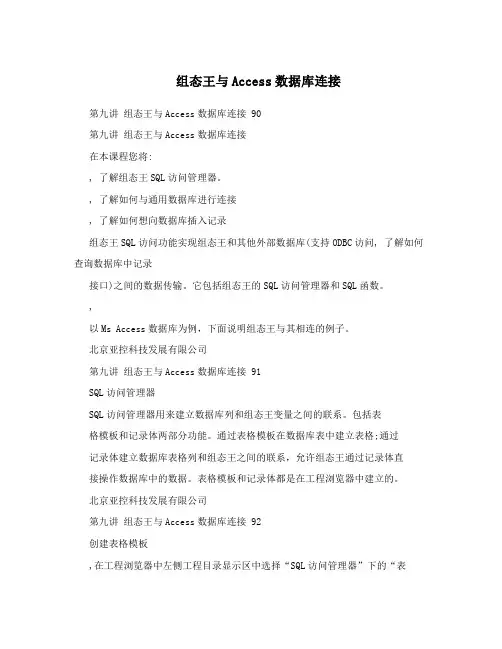

组态王与Access数据库连接第九讲组态王与Access数据库连接 90第九讲组态王与Access数据库连接在本课程您将:, 了解组态王SQL访问管理器。

, 了解如何与通用数据库进行连接, 了解如何想向数据库插入记录组态王SQL访问功能实现组态王和其他外部数据库(支持ODBC访问, 了解如何查询数据库中记录接口)之间的数据传输。

它包括组态王的SQL访问管理器和SQL函数。

,以Ms Access数据库为例，下面说明组态王与其相连的例子。

北京亚控科技发展有限公司第九讲组态王与Access数据库连接 91SQL访问管理器SQL访问管理器用来建立数据库列和组态王变量之间的联系。

包括表格模板和记录体两部分功能。

通过表格模板在数据库表中建立表格;通过记录体建立数据库表格列和组态王之间的联系，允许组态王通过记录体直接操作数据库中的数据。

表格模板和记录体都是在工程浏览器中建立的。

北京亚控科技发展有限公司第九讲组态王与Access数据库连接 92创建表格模板,在工程浏览器中左侧工程目录显示区中选择“SQL访问管理器”下的“表格模板”项，在右侧目录内容显示区中双击“新建”，弹出“创建表格模板对话框”，如下图。

在表格模板中建立五个记录，字段名称，变量类型，变量长度，索引类型分别如上图所示。

建立表格模板的目的在于定义一种格式，在后面用到是SQLCreatTable ()以次格式在Access数据库中建立表格。

北京亚控科技发展有限公司第九讲组态王与Access数据库连接 93创建记录体在工程浏览器左侧的工程目录显示区中选择SQL访问管理器下的记录体，在右侧的目录内容显示区中双击“新建”，弹出“创建表格模板对话框”，如下图。

记录体定义了组态王变量$日期、$时间、原料油液位、催化剂液位、成品油液位和Access数据库表格中相应字段日期、时间、原料油液位值、催化剂液位值、成品油液位值之间的对应连接关系。

(注意:记录体中的字段名称和顺序必须与表格模板中的字段名称和顺序必须保持一致，记录体中的字段对应的变量的数据类型必须和表格模板中相同字段对应的数据类型相同。

※用组态软件步骤：1）建立组态王新工程；2）创建组态画面；3）定义IO设备；4）构造数据库；5）动画连接※组态王画面制作※组态王通信设定选择COM1，建立设备连接，选择西门子S7-200PLC的 PPI通讯方式，通讯地址设定为2。

通讯波特率等使用预设的。

1、组态王里面双击COM1，进行通信设定，设定如下。

组态王COM口通信设定2、双击COM1后面的新建，新建设备连接，找到PLC，找到西门子，找到PPI3、设备名称预设，新I/O设备4、选择COM口选COM15、设定PLC地址，使用地址26、自动恢复参数预设7、PLC里面找到系统参数，设定通信参数如下※组态王变量的建立建立需要的变量，建立完变量如下图。

※建立画面根据工艺和控制要求建立主监控画面，建立五层电梯，楼层指示，上下行标志三角，轿厢移动指示，内选按钮，外呼按钮等，连接变量，组态动画，做出的监控主画面如图监控主画面为了动画演示，监控画面空白处，右键，属性，点击右上角的命令语言，点击命令语言，进入编辑画面，更改右上角的每3000毫秒，更改为每100毫秒，加快跟新速度。

输入命令语言，如下图，完整命令语言见附录。

监控画面属性为了仿真演示，建立演示画面，连接组态王里面变量。

仿真画面同样的为了动画演示，仿真画面空白处，右键，属性，点击右上角的命令语言，点击命令语言，进入编辑画面，更改右上角的每3000毫秒，更改为每100毫秒，加快跟新速度。

输入命令语言，如下图，完整命令语言见附录仿真画面属性※仿真运行到编辑画面的文件菜单，点击切换到VIEW进入运行画面初始画面如下图进入运行画面初始画面如下图。

进入系统初始画面点仿真画面按钮，进入仿真画面进入仿真初始画面为了演示，按1,2,3,4,5层内呼按钮，1层上升，2层上升，3层上升，4层上升，2层下降，3层下降，4层下降，5层下降按钮等，观察演示过程。

按钮测试一层开/关门一层慢速上行一层快速上行二层慢速到站※组态监控软件设计※组态王软件介绍组态王开发监控系统软件，是新型的工业自动控制系统，它以标准的工业计算机软件、硬件平台构成的集成系统取代传统的封闭式系统。

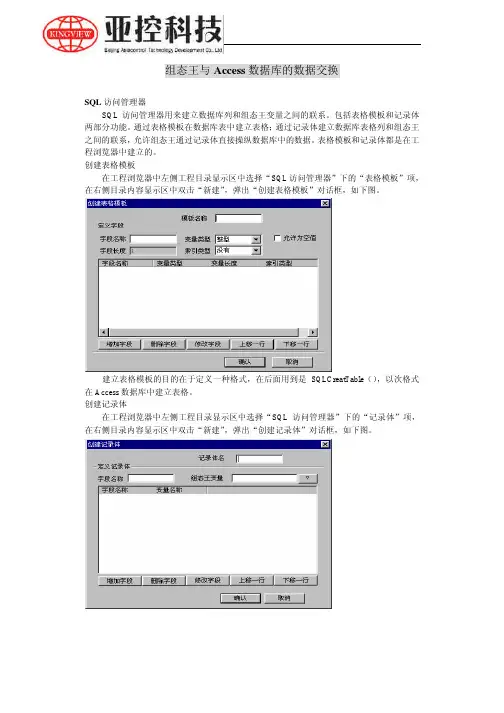

组态王与Access数据库的数据交换SQL访问管理器SQL访问管理器用来建立数据库列和组态王变量之间的联系。

包括表格模板和记录体两部分功能。

通过表格模板在数据库表中建立表格；通过记录体建立数据库表格列和组态王之间的联系，允许组态王通过记录体直接操纵数据库中的数据。

表格模板和记录体都是在工程浏览器中建立的。

创建表格模板在工程浏览器中左侧工程目录显示区中选择“SQL访问管理器”下的“表格模板”项，在右侧目录内容显示区中双击“新建”，弹出“创建表格模板”对话框，如下图。

建立表格模板的目的在于定义一种格式，在后面用到是SQLCreatTable（），以次格式在Access数据库中建立表格。

创建记录体在工程浏览器中左侧工程目录显示区中选择“SQL访问管理器”下的“记录体”项，在右侧目录内容显示区中双击“新建”，弹出“创建记录体”对话框，如下图。

其中：　字段名称填写数据库表格中的列名。

　组态王变量填写和表格中指定列相关联的组态王变量。

　建立Ｍｓ　Ａｃｃｅｓｓ数据库　１．建立一空Ａｃｃｅｓｓ文件，定名。

　２．定义数据源　双击控制面板下的“ＯＤＢＣ数据源（３２位）”选项，弹出“ＯＤＢＣ数据源管理器”对话框。

　选择“用户ＤＳＮ”属性页，并单击“添加”按钮。

　　在弹出的“创建新数据源”对话框中，选择“Ｍｉｒｏｓｏｆｔ　Ａｃｃｅｓｓ　Ｄｒｉｖｅｒ”单击“完成”按钮。

　弹出“ＯＤＢＣ　Ｍｉｃｒｏｓｏｆｔ　Ａｃｃｅｓｓ安装”对话框，定义数据源名。

　单击“选取”按钮，从中选择相应路径下刚刚定义的数据库文件。

　单击“确定”按钮，完成对数据源的配置。

　对数据库的操作　 首先在数据词典里建立变量ＤｅｖｉｃｅＩＤ，为内存整形，是数据库连接时产生的连接号。

　１．连接数据库　函数ＳＱＬＣｏｎｎｅｃｔ（　ＤｅｖｉｃｅＩＤ，　＂ｄｓｎ＝；ｕｉｄ＝；ｐｗｄ＝＂）；　参数说明：　ＤｅｖｉｃｅＩＤ ＳＱＬＣｏｎｎｃｔ（）产生的连接号 ＂ｄｓｎ＝；ｕｉｄ＝；ｐｗｄ＝＂ 连接语句，包括　ＯＤＢＣ中定义的数据源名、用户名和密码，用户名和密码可以缺省。

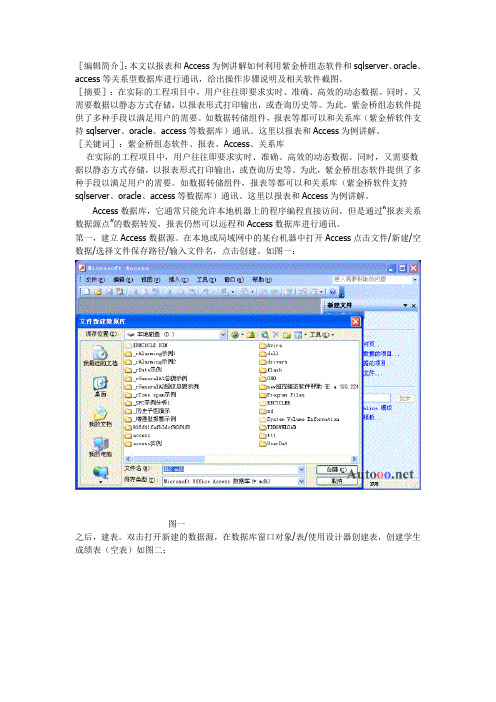

［编辑简介］：本文以报表和Access为例讲解如何利用紫金桥组态软件和sqlserver、oracle、access等关系型数据库进行通讯，给出操作步骤说明及相关软件截图。

［摘要］：在实际的工程项目中，用户往往即要求实时、准确、高效的动态数据。

同时，又需要数据以静态方式存储，以报表形式打印输出，或查询历史等。

为此，紫金桥组态软件提供了多种手段以满足用户的需要。

如数据转储组件，报表等都可以和关系库（紫金桥软件支持sqlserver、oracle、access等数据库）通讯。

这里以报表和Access为例讲解。

［关键词］：紫金桥组态软件、报表、Access、关系库在实际的工程项目中，用户往往即要求实时、准确、高效的动态数据。

同时，又需要数据以静态方式存储，以报表形式打印输出，或查询历史等。

为此，紫金桥组态软件提供了多种手段以满足用户的需要。

如数据转储组件，报表等都可以和关系库（紫金桥软件支持sqlserver、oracle、access等数据库）通讯。

这里以报表和Access为例讲解。

Access数据库，它通常只能允许本地机器上的程序编程直接访问，但是通过“报表关系数据源点”的数据转发，报表仍然可以远程和Access数据库进行通讯。

第一，建立Access数据源。

在本地或局域网中的某台机器中打开Access点击文件/新建/空数据/选择文件保存路径/输入文件名，点击创建。

如图一：图一之后，建表。

双击打开新建的数据源，在数据库窗口对象/表/使用设计器创建表，创建学生成绩表（空表）如图二：图二同理，新建表通讯录，并写入数据。

如图三：图三第二，组态。

首先，在紫金桥组态软件的开发系统中新建窗口，及两个自由报表FreeReport1、FreeReport2，两个按钮，两个文本。

如图四：图四其次，在数据点组态中建立报表关系数据源点。

这里有两种情况：1. 访问本地Access数据库。

在数据库/点组态，双击打开DateBase Config Tool窗口新建表报关系数据源点,在弹出的新建数据库点窗口中输入点名，点击连接字符串后面的文本框后面的按钮选择连接的数据库。

MCGS工控组态软件使用说明一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。

MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。

二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。

两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。

2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。

(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。

在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。

主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。

2.设备窗口：是连接和驱动外部设备的工作环境。

在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。

3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。

组态王与MySQL数据库连接配置教程一、安装环境（1）操作系统：win7 旗舰版 64位中文操作系统；（2）组态王版本：kingview 7.5 SP2；（3）MySQL版本：mysql-installer-community-5.7.21.0；（4）ODBC版本：mysql-connector-odbc-5.1.5-win32（ODBC为32位版本）；二、软件安装1.组态王软件安装无需特殊配置，按照安装步骤选择默认安装即可；2.MySQL安装本次安装的版本为mysql-installer-community-5.7.21.0.msi；安装过程如下：(1)选择接受许可条款“I accept the license terms”；(2)安装MySQL服务，选择“Server only”，点击“Next”；(3)点击“Execute”，执行安装；(4)安装完成点击“next”；（5）Type and Networking（类型和网络），选择“Standalone MySQL Server/Classic MySQL Replication”，点击“next”；两种类型简单介绍：1.standalone mysql server/classic mysql replication：独立的mysql服务器/经典的mysql复制2. innodb cluster sandbox thst setup(for testing only)：innodb集群沙箱thst设置（仅用于测试）(6)进行服务配置，MySQL默认端口为3306；(7)为root用户设置密码。

可添加一个具有普通用户权限的MySQL用户账户，也可不添加；(8)以系统用户运行windows服务，在Windows下MySQL服务名为:mysql57；（9）配置插件和扩展页面没进行修改直接下一步：(10)应用配置页面，点击“Execute”；（11）点击“Finish”,安装程序又回到了product configutration（产品配置）页面，此时我们看到mysql server安装成功的显示，继续"next"；（12）安装完成；（13）配置mysql环境变量；mysql默认安装路径是：C:\Program Files\MySQL\MySQL Server 5.7，点点击我的电脑右键->属性->高级系统设置->环境变量->系统变量，选中Path->点击编辑，将“;C:\Program Files\MySQL\MySQL Server 5.7\bin”添加并保存；（14）测试mysql连接；打开cmd输入mysql –u root –p，输入root的密码：（若提示MySQL不是内部命令需重启后再进行连接）（15）启动&关闭MySQL服务：以管理员权限运行命令提示符，用net start mysql57启动MySQL服务。

数据库SQL SERVER身份验证登录名sa 密码 sasa123 （用windows身份登录，然后创建角色。

以后统一都用这个登录名）如图所示创建XingYangDcs数据库ODBC数据源配置：打开ODBC数据源管理器用户DSN点添加：客户端配置选择您希望连接的数据源：Sql Server Native Client 10.0 第二步：配置DCS开放数据库ActiveX插件第三步表的对应关系SQLCreateTable( DeviceID, "RealTimeDataTable1", "SQL_SERVERTableTemplate1" ); //历史累计产量SQLCreateTable( DeviceID, "RealTimeDataTable2", "SQL_SERVERTableTemplate2" ); //白班产量SQLCreateTable( DeviceID, "RealTimeDataTable3", "SQL_SERVERTableTemplate3" ); //晚班产量SQLCreateTable( DeviceID, "RealTimeDataTable4", "SQL_SERVERTableTemplate4" ); //白班主机开机时间SQLCreateTable( DeviceID, "RealTimeDataTable5", "SQL_SERVERTableTemplate5" ); //晚班主机开机时间SQLCreateTable( DeviceID, "RealTimeDataTable6", "SQL_SERVERTableTemplate6" ); //日产量SQLCreateTable( DeviceID, "RealTimeDataTable7", "SQL_SERVERTableTemplate7" ); //月产量表SQLCreateTable( DeviceID, "RealTimeDataTable8", "SQL_SERVERTableTemplate8" ); //主机电流记录表SQLCreateTable( DeviceID, "RealTimeDataTable9", "SQL_SERVERTableTemplate9" ); //日开机时间表SQLCreateTable( DeviceID, "RealTimeDataTable10", "SQL_SERVERTableTemplate10" ); //月开机时间表。

一、介绍组态王和数据库交互的重要性组态王是一款专业的工业控制软件，它能够实现对工业生产过程进行监控和管理。

在工业生产过程中，经常需要与数据库进行交互，以便及时获取生产数据、存储历史数据、进行数据分析等。

正确配置组态王与数据库的交互方式对于工业控制系统的正常运行和数据管理具有重要意义。

二、组态王与数据库交互的配置方法1. 确定数据库类型在配置组态王与数据库交互之前，首先需要确定所使用的数据库类型。

常见的数据库类型包括MySQL、SQL Server、Oracle等。

不同的数据库类型对应的配置方法有所差异，因此需要根据实际情况来选择合适的数据库类型。

2. 安装数据库驱动程序在确定了数据库类型之后，需要将对应的数据库驱动程序安装到组态王所在的计算机上。

数据库驱动程序负责连接组态王与数据库之间的通信，因此安装正确的驱动程序是数据库交互的关键步骤。

3. 配置数据库连接一般来说，组态王与数据库的连接需要配置一些基本的参数，例如数据库的位置区域、端口号、用户名、密码等。

在组态王的界面上通常会提供相应的设置选项，用户可以根据实际情况填写这些参数以建立与数据库的连接。

4. 设置数据源在建立了数据库连接之后，还需要设置相应的数据源。

数据源是组态王用于获取数据库中数据的途径，可以指定需要读取的表、字段以及查询条件等。

通过设置数据源，可以实现组态王与数据库的数据交互功能。

5. 配置数据同步除了数据源的设置之外，还可以通过配置数据同步功能实现组态王与数据库之间的数据同步。

数据同步可以将数据库中的数据实时同步到组态王中，从而实现生产数据的实时监控和分析。

6. 测试数据库连接在完成了上述的配置之后，需要进行数据库连接的测试。

通过简单的测试可以验证数据库连接是否正常，以及数据源和数据同步是否设置正确。

如果出现连接失败或数据读取异常等问题，需要及时调整配置参数进行修正。

7. 完善安全性设置在配置组态王与数据库交互的过程中，还需要考虑安全性设置。

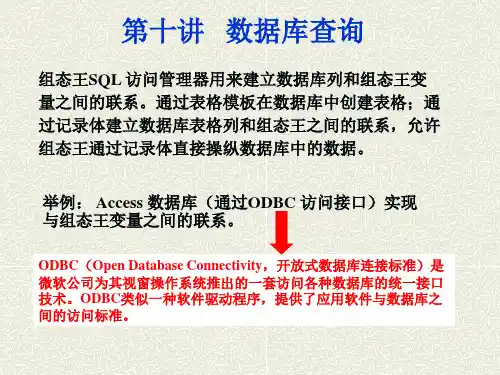

第九讲组态王与数据库连接第一节SQL访问管理器概述组态王SQL访问功能实现组态王和其他外部数据库（通过ODBC访问接口）之间的数据传输。

它包括组态王的SQL访问管理器和相关的SQL函数。

SQL访问管理器用来建立数据库字段和组态王变量之间的联系，包括“表格模板”和“记录体”两部分。

通过表格模板在数据库表中建立相应的表格；通过记录体建立数据库字段和组态王之间的联系。

同时允许组态王通过记录体直接操作数据库中的数据。

创建数据源及数据库首先建一个数据库，这里我们选用Access数据库（数据库名为：mydb.accdb）。

然后，用Windows控制面板——管理工具——数据源（ODBC）新建一个Microsoft Access Driver(*.mdb, *.accdb)驱动的数据源，名为：mine，然后配置该数据源，指向刚才建立的Access数据库（即mydb.accdb），如图9-1所示。

图9-1 ODBC数据源的建立创建表格模板1、在工程浏览器窗口左侧“工程目录显示区”中选择“SQL访问管理器”中的“表格模板”选项，在右侧“目录内容显示区”中双击“新建”图标弹出创建表格模板对话框，在对话框中建立三个字段，如图9-2所示。

图9-2 创建表格模板对话框2、单击“确认”按钮完成表格模板的创建。

建立表格模板的目的是定义数据库格式，在后面用到SQLCreatTable（）函数时以此格式在Access数据库中自动建立表格。

创建记录体1、在工程浏览器窗口左侧“工程目录显示区”中选择“SQL访问管理器”中的“记录体”选项，在右侧“目录内容显示区”中双击“新建”图标弹出创建记录体对话框，对话框设置如图9-3所示。

图9-3 创建记录体对话框记录体中定义了Access数据库表格字段与组态王变量之间的对应关系，对应关系如下所示：即：将组态王中\\local\$Date变量值写到Access数据库表格日期字段中；将\\local\$Time变量值写到Access数据库表格时间字段中；将\\local\原料油液位变量值写到Access数据库表格原料油液位值字段中；2、单击“确认”按钮完成记录体的创建。

组态王和数据库的连接 by liufc 2011.10连接原理图1．准备数据库的数据源2．数据库连接//SQLConnect()函数和SQLSelect()函数建立与“mine”数据库进行连接： SQLConnect( DeviceID, "dsn=mine;uid=;pwd="); //连接后生成DeviceID号SQLSelect( DeviceID, "kingview", "BIND", "", ""); // kingview的一个表格；BIND 是记录体//mine 是access数据库的系统数据源。

3．记录体是和内存变量或IO变量关联的。

字段名称必须和数据库表的字段一致！！！！如下：4. 创建表格的方法：SQLCreateTable( DeviceID, "KingTable", "table1" );//SQLCreateTable()////以表格模板中定义的表格类型，在数据库中创建新表.使用格式如下：// [ResultCode=]SQLCreateTable(DeviceID,"TableName","TemplateName");//参数：// DeviceID:SQLConnct()产生的连接号。

// TableName:想要创建的数据库名。

//TemplateName:表格模板名。

//这里是：// 创建一个名为KingTable的新表，模板为table1:// SQLCreateTable(DeviceID, “KingTable”, “table1”);5. 表格模板的建立方法6 往表格中插入一条数据\\本站点\record1 = \\本站点\record1 +1;\\本站点\name = "liufuchun";\\本站点\age =\\本站点\age + 2;SQLInsert( DeviceID, "KingTable", "BIND1" );// 记录体BIND1已经和本站点的record name age 内存变量绑定在一起了// 将BIND1记录体插入到KingTable表格中。
