9013三极管目录9014、9013、8050对比s9013的引脚图参数编辑本段9014、9013、8050对比s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示三极管引脚图 e b c9013三极管[1]当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
s9011、9012、9013~8050、8550系列三极管特性及用途讲解(一) 系列三极管S9011、9012、9013、9014、9015、9018、8050、8550系列三极管是小功率三极管。
大部分是NpN型管，只有9012、9015丶8550是PNP型三极管。
这里值得注意的是: 一般地，在三极管前面如果加ss，那么这个三极管是原装进口的; 而只帶一个s，那么应是国产的。
例如: ss8050是进口的，而s8050是国产的。
(二)系列三极管如图①，图②，图③，图④，图⑤图① s9013系列三极管图② s8050、8550三极管图③ s9013系列三极管引脚图④ NPN、PNP三极管符号图⑤ 单管驱动继电器(二) 系列三极管技术参数:9011NpN低噪放大，50Ⅴ0.3A.0.4w;9012pNp低噪放大，50v0.5A.0.625w;9013NpN低频放大，50v0.5A.0.625w;9014NpN低噪放大，50Ⅴ0.1A.0.4w;9015pNp低躁放大，50Ⅴ0.1A.0.4w;9018NpN高频放大，30v.0.05A.0.4w;8050NpN高频放大，40v.1.5A.1w;8550pNp高频放大，40v1.5A.1w。
(三) 它们的主要作用.用途:以上系列三极管，是半导体基本元器件之一，具有开关和电流放大作用;它们作为音频放大和收音机推挽1w输出及电子玩具、灯具放大和开关等电路。
(四) 三极管应用电路2例:图① NpN、PNP单管驱动发光管图② P NP、NpN三管推挽电路以上s9011一9018，s8050、8550系列三极管是目前市场上和产品上常用和使用最多的元器件，广泛应用于各种小功率电路产品中，很受欢迎。
9011,9012,9013,9014,8050,8550三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140。
详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流0.03A耗散功率 0.4W结温150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流0.1A耗散功率 0.4W结温150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流0.1A耗散功率 0.45W结温150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流0.025A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流0.05A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管85508550是一种常用的普通三极管。
9011,9012,9013,9014,8050,8550三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140。
详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流0.03A耗散功率 0.4W结温150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流0.1A耗散功率 0.4W结温150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流0.1A耗散功率 0.45W结温150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流0.025A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流0.05A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管85508550是一种常用的普通三极管。
9013三极管目录9014、9013、8050对比s9013的引脚图参数编辑本段9014、9013、8050对比s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为ebc，s8050，8550，C2078也是和这个一样的。
用下面这个引脚图(管脚图)表示三极管引脚图ebc9013三极管[1]当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a)判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b)判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
9011,9012,9013,9014,8050,8550三极管的参数及区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1108050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：硅管，NPN，b和e的导通电压0.7V左右。
如，9011 9013 9014 9016锗管，PNP，b和e的导通电压0.3V左右。
如，9012 9015 855090系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流 0.03A耗散功率 0.4W结温150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流 0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流 0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流 0.1A耗散功率 0.4W结温150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流 0.1A耗散功率 0.45W结温150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流 0.025A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流 0.05A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。
9011,9012,9013,9014,8050,8550三极管的参数及区别9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1108050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。
9011 结构：NPN集电极-发射极电压 30V集电极-基电压 50V射极-基极电压 5V集电极电流 0.03A耗散功率 0.4W结温150℃特怔频率平均 370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压 -30V集电极-基电压 -40V射极-基极电压 -5V集电极电流 0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压 25V集电极-基电压 45V射极-基极电压 5V集电极电流 0.5A耗散功率 0.625W结温150℃特怔频率最小 150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压 45V集电极-基电压 50V射极-基极电压 5V集电极电流 0.1A耗散功率 0.4W结温150℃特怔频率最小 150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压 -45V集电极-基电压 -50V射极-基极电压 -5V集电极电流 0.1A耗散功率 0.45W结温150℃特怔频率平均 300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压 20V集电极-基电压 30V射极-基极电压 5V集电极电流 0.025A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN集电极-发射极电压 15V集电极-基电压 30V射极-基极电压 5V集电极电流 0.05A耗散功率 0.4W结温150℃特怔频率平均 620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管85508550是一种常用的普通三极管。

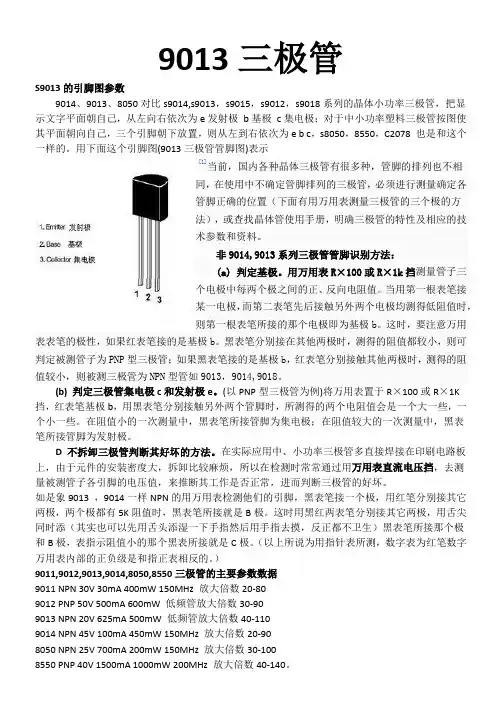

9013三极管S9013的引脚图参数9014、9013、8050对比s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(9013三极管管脚图)表示[1]当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K 挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

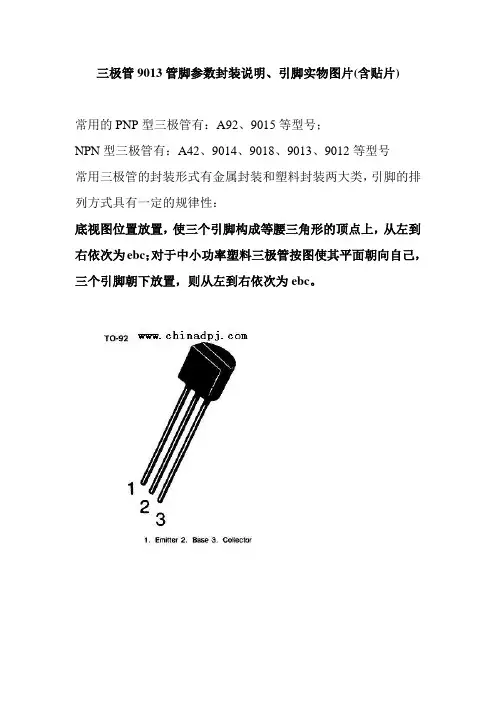

三极管9013管脚参数封装说明、引脚实物图片(含贴片)
常用的PNP型三极管有：A92、9015等型号；
NPN型三极管有：A42、9014、9018、9013、9012等型号
常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律性：
底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左到右依次为ebc；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为ebc。
贴片封装:
贴片9013三极管
9013是一种最常用的普通三极管。
它是一种低电压,大电流,小信号的NPN型硅三极管特性
·集电极电流Ic：Max 500mA
·集电极-基极电压Vcbo：40V
·工作温度：-55℃ to +150℃
·和9012（PNP）相对
·主要用途：
∙开关应用
∙射频放大。
9013三极管目录9014、9013、8050对比s9013的引脚图参数编辑本段9014、9013、8050对比s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为ebc，s8050，8550，C2078也是和这个一样的。
用下面这个引脚图(管脚图)表示三极管引脚图ebc9013三极管[1]当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a)判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b)判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
9014,9013,8050三极管引脚图与管脚功能
s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：
三极管引脚图e b c
当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：
(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于
R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
如是象9013 ，9014一样NPN的用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。
这时用黑红两表笔分别接其它两极，用舌尖同时添（其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生）黑表笔所接那个极和B极，表指示阻值小的那个
黑表所接就是C极。
（以上所说为用指针表所测，数字表为红笔数字万用表内部的正负级是和指正表相反的。
）
