ODN网络规划建设

ODN网络规划建设

02 ODN网络规划
规划目标与原则
规划目标
根据ODN网络的建设需求，制定科 学、合理、可行的规划方案，确保 ODN网络的覆盖范围、容量、安全 性和可靠性等指标达到预期目标。
规划原则
遵循国家相关法律法规和行业标准， 结合实际情况，注重技术先进性、经 济合理性和可扩展性，确保ODN网络 规划的可持续性和可维护性。
5G时代的ODN网络将更加注重网络安全和隐私保护，以确保用户数据的安全性和 隐私性。
智能化ODN网络
பைடு நூலகம்
智能化ODN网络将通过引入人 工智能技术，实现网络的自动化
和智能化管理。
智能化ODN网络将通过数据分 析和挖掘，提高网络的性能和稳
定性。
智能化ODN网络将通过智能化 的故障诊断和修复，提高网络的
可用性和可靠性。
光衰减器
用于调节光信号的强度，保证 光信号的正常传输。
ODN网络作用
实现光纤入户
将运营商中心机房的光纤资源接入用户家中 或企业，提高网络接入速度和质量。
节约成本
相比传统铜线接入方式，ODN网络的建设 和维护成本更低。
灵活接入
通过光分路器实现灵活的光信号分配，满足 不同用户的需求。
易于扩展
ODN网络结构简单，易于扩展，可满足未 来宽带业务的发展需求。
作用
实现光信号的传输和分配， 将运营商中心机房的光纤 资源接入用户家中或企业。
ODN网络组成
光分路器
用于将光信号分成若干路，以 满足不同用户的需求。
光纤跳线
用于连接光缆和设备，实现光 信号的转接和传输。
光缆
用于传输光信号，具有抗电磁 干扰、传输距离远、传输容量 大等优点。
光连接器

光接入网ODN工程规划实例

光接入网ODN工程规划实例

（ ２ ） 软交换可提供较 强的新型业务 ， 不 理 。
像程控 交换机 业务单一 ， 随 着 语 音 业 务 的
业务， 如一号通 、 多 媒 体会 议 、 彩铃 、 协 同 办
（ ３ ） 后 期 可 能 出现 新 业 务 需 求 ， 都 需 要
方 案描 述 ： 第 二 阶 段 实 现 数 据 业 务 计 发 展 需 求 ， 我 们 可 以 随 时 给 客 户 开 通 相 关 双 方 谈 判 协 调 。
相关 带宽 和 链 路 ， 完 全 实现 像 原 有 Ｐ Ｓ ＴＮ网
络 一 样 自我 管 理 。 （ １ ） 企 业 内部 通 话（ 市话） 可 以全 部 免费 ；
费 等 业 务 均 由运 营 商 软 交 换 平 台 实 现 。 （ ２ ） 由于 存在 授 权 ， 审批问题， 联通 公 司
经 过 分 析 比较 我 们 可 以 看 出 ， 方 案 一 心交换机相连 ， 用 于 小 区 用 户 上 网 计 费和 公 、 调度 等 增值 业 务 。 不 需 要 向运 营 商 开通 虽 初 期 投 资较 大 ， 但从 企业 长 远 发 展 来 看 ，
账号 的认 证 ， 业务开通等服务。 为保 障 业 务 授权 ， 不需要收取任何费用 ， 可 随 时 享 受新 此 方 案 回 报 率 也 明 显 较 高 。 方 案 二 初 期 节
接入 质量 ， ＯＬ Ｔ首 先 考 虑 采 用 至 少 双 Ｇ Ｅ接 型 业 务 带 来 的 方 便 。
省投 资， 但 以后 企 业 通 信 业 务 发 展 存 在 诸
人至城域网 ， 充分保 障业 务带宽及 安全需
求。 设 备 关键 板 卡 （ 如， 交换控制板） 都 有 冗
余热备 份， 保障业 务不中断 。

ODN网络规划部署策略

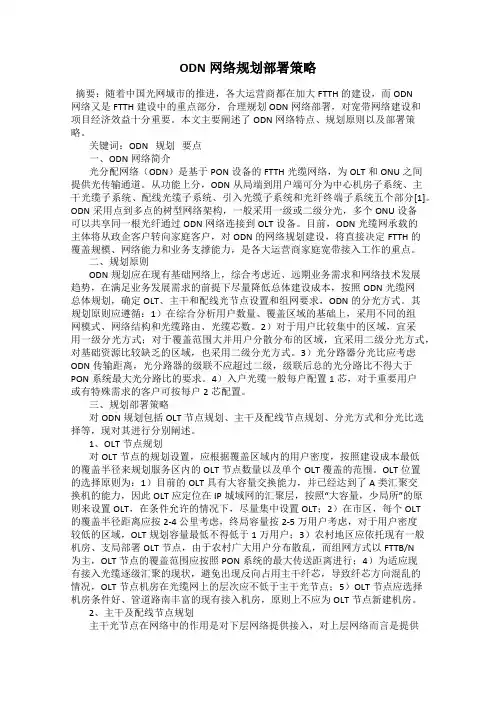

ODN网络规划部署策略

ODN网络规划部署策略摘要：随着中国光网城市的推进，各大运营商都在加大FTTH的建设，而ODN网络又是FTTH建设中的重点部分，合理规划ODN网络部署，对宽带网络建设和项目经济效益十分重要。

本文主要阐述了ODN网络特点、规划原则以及部署策略。

关键词：ODN 规划要点一、ODN网络简介光分配网络（ODN）是基于PON设备的FTTH光缆网络，为OLT和ONU之间提供光传输通道。

从功能上分，ODN从局端到用户端可分为中心机房子系统、主干光缆子系统、配线光缆子系统、引入光缆子系统和光纤终端子系统五个部分[1]。

ODN采用点到多点的树型网络架构，一般采用一级或二级分光，多个ONU设备可以共享同一根光纤通过ODN网络连接到OLT设备。

目前，ODN光缆网承载的主体将从政企客户转向家庭客户，对ODN的网络规划建设，将直接决定FTTH的覆盖规模、网络能力和业务支撑能力，是各大运营商家庭宽带接入工作的重点。

二、规划原则ODN规划应在现有基础网络上，综合考虑近、远期业务需求和网络技术发展趋势，在满足业务发展需求的前提下尽量降低总体建设成本，按照ODN光缆网总体规划，确定OLT、主干和配线光节点设置和组网要求，ODN的分光方式。

其规划原则应遵循：1）在综合分析用户数量、覆盖区域的基础上，采用不同的组网模式、网络结构和光缆路由、光缆芯数。

2）对于用户比较集中的区域，宜采用一级分光方式；对于覆盖范围大并用户分散分布的区域，宜采用二级分光方式，对基础资源比较缺乏的区域，也采用二级分光方式。

3）光分路器分光比应考虑ODN传输距离，光分路器的级联不应超过二级，级联后总的光分路比不得大于PON系统最大光分路比的要求。

4）入户光缆一般每户配置1芯，对于重要用户或有特殊需求的客户可按每户2芯配置。

三、规划部署策略对ODN规划包括OLT节点规划、主干及配线节点规划、分光方式和分光比选择等，现对其进行分别阐述。

1、OLT节点规划对OLT节点的规划设置，应根据覆盖区域内的用户密度，按照建设成本最低的覆盖半径来规划服务区内的OLT节点数量以及单个OLT覆盖的范围。

光纤接入网规划设计

光纤接入网规划设计
一
２ ． ２ 新 兴 固 网 运 营 商 建 网 策 略 分 析 新 兴 固 网 运 营 商 的 光 纤 接 入 网 应 当 面 向 Ｆ Ｔ Ｔ Ｈ 建 设 ， 原 因在 于 ， 首 先 ，Ｆ Ｔ Ｔ Ｂ 规 模 部 署 后 ，运 营 商 需 要 在 楼 道 中 维 护 大 量 有 源 节 点 ， 新兴运 营商大规模部署Ｆ Ｔ Ｔ Ｂ 将 会 给 后 期 的 网络 维 护 带 来 很 大 的 困难 ； 其 次 ， 虽 然 目前 Ｆ Ｔ Ｔ Ｈ 端 到 端 成 本 较 高 ，但 其初 期 投 资 并不 太 大 且 具 有 步 到位 的 优 点 ，在 市 场 占有 率 不 高 时 可 为 市 场 新 进 入 者 提 供 一 定 的 技 术 优 势 ；第 三 ， 随 着 传 统 运 营 商 启 动Ｆ Ｔ Ｔ Ｈ 规模 建 设 ，家 用 Ｏ Ｎ Ｕ 价 格 将 迅 速 下 降 ； 最 后 ，Ｆ Ｔ Ｔ Ｈ 将Ｏ Ｎ Ｕ 实 装在 用 户 家 中 ， 整个Ｏ Ｄ Ｎ 网络 无 缘 化 ， 简 化 了 网 络维 护 ， 降低 了 能 耗 并 能 缓 解 因 断 电造 成 的 业 务 中 断 给 客 户 带 来 的 困 扰 ，提 升 了用 户 的感 知 度 。 ２ ． ３ 开 放 驻 地 网推 进 Ｆ Ｔ Ｔ Ｈ 通 过 电 信 重 组 ， 我 国 电 信 市 场 已 经 形 成 了 三 家 全 业 务 运 营 商 竞 争 的 局 面 。 电 信 重 组 使 中 国 的 通 信 产 业 原 有 格 局 发 生 了 根 本 性 的 变 化 。几 大运 营商 要 想在 竞争 中争取 主动 ， 要 充 分 发 挥 全 业 务 经 营 的 优 势 ， 实 现 固 网 和 移 动 网 融 合 。 从 目前 来 看 ， 不 管 是 移 动 业 务 还 是 固 网 业 务 都 逐 渐 走 向 饱 和 ， 融 合 业 务 作 为 一 种 新 业 务 能 吸 引 更 多 的 用 户 ， 或 者 是 更 大 挖 掘 现 有 用 户 的 价 值 。 从 长 远 看 ， 融 合 业 务 不 但 可 以 使 用 户 享 受 到 更 加 全 面 综 合 的 电 信 业 务 ， 而 且 可 以 使 运 营 商 提 高 收 益 ， 促 进 整 个 电信 市 场 的 发 展 。 在 有 线 接 入 网 投 资 中 ， 驻 地 网 投 资 占 线 缆 部 分 投 资 比 重 较 大 。 在 多 家 运 营 商 全 业 务 经 营 的 背 景 下 ， 开 放 驻 地 网 建 设 模 式 将 成 为 推 进 光 纤 接 入 网 演 进 和 发 展 的有 力 手 段 。 ３ ． 光 纤 接 入 网 网络 规 划 方 法 光 纤接 入 网规 划 的核 心 内容 是Ｆ Ｔ Ｔ ｘ 系 统 网 元 设置 、Ｏ Ｄ Ｎ网 络 规 划 和 接 入 光 缆 网 络 规 划 。主 要体 现在 “ 三 区 一 网 ” 的 规 划 上 ， 即 目标 用 户 密 度 区 、Ｏ Ｌ Ｔ 覆 盖 区 、 分 光 区 以及 接 入 光 缆 网 的 规 划 ， 这 四 个 方 面 的 规 划 循 序 渐 进 ，按序输 入／ 输 出 各 项 规 划 指 标 和 结 果 ， 从 而 构 成 了 光 纤 接 入 网 规 划 的 核 心 部 分 。 规 划 步 骤 完 成 各 部 分 的 研 究 ， 就 能 初 步 形 成 光 纤 接 入 网规 划 的 组 网 方 案 。 ３ ． １ 接 入 光 缆 网规 划 总 体 思路 光 纤 接 入 网 的 建 设 需 要 考 虑 的 两 个 基 本 要 素 ：光 缆 网 络 结 构 与 物 理 光 缆 网 ， 因此 在 进 行 接 入 光 缆 网 络 规 划 时 应 采 用 先 结 构 后 容 量 的规划 方法 ，即在确 定 了长期稳 定地从 上 （ 局 端） 至下（ 用 户端） 的 网格 化 分 层 光 缆 网 络 结 构 后 ， 再 在 该 网 络 结 构 的基 础 上 ， 根 据 规 划 期 区 域 内 的业 务 需求 ， 采 用 从 下 （ 用户 端） 至上 （ 局 端） 的 预 测 方 法 估 算 光 缆 纤 芯 容 量 ， 并 做 到 容 量上的灵活扩 容。

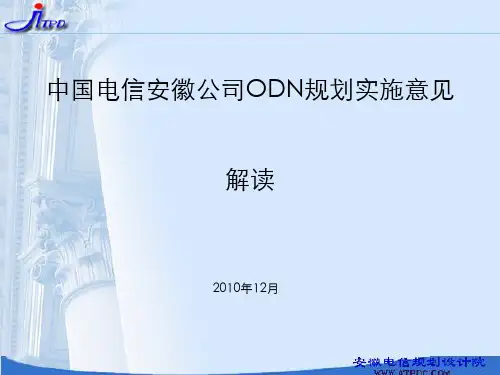

ODN规划实施方案

ODN规划实施方案
分步推进目标
•计划2-3年时间内完成OLT目标局站、主干光节点、配线光节点的布局和调整， 通过布放少量引入段光缆，实现FTTH/O的快速接入 •城区宽带渗透率高、效益较好或市场竞争激烈区域实现“光纤到楼” •农村地区行政村村委所在地、专业自然村的光节点到达率97%，乡镇工业园 和集镇的光节点到达率100% •在分步推进ODN过程中，应以覆盖、具备FTTH用户快速开通为目标，配线、 主干光缆的建设满足1-2年业务需求，具备纤芯资源的“薄覆盖”
树型递减结构
•适应PON方式为主的接入网建设模式。每经 过一个光节点光缆芯数递减，只上下该节点需 求的纤芯量，其它纤芯直熔
专业市场、商业区
•一般是指从事商业零售、批发等聚 类客户的集中地。专业市场的配线光 节点设置可参照住宅小区场景
不规则楼宇分布区域
•主要是指楼宇分布非上述典型场景， 应结合区域内用户、电缆路由、道路 等情况设置配线光节点，一般配线光 节点光缆覆盖半径不超过500米
配线光节点规划
园区 专业市场
不规则区
配线光节点规划
目录
ODN规划背景 ODN规划范围 ODN规划思路和目标 PON网络相关技术与应用 OLT局站规划原则 ODN规划基本原则 ODN规划推进实施意见 推进实施中需关注的事项
PON技术现状和应用
EPON设备已大规模部署商用，成为网络新建及现网提速改造的主流技术。 现网设备大量采用PX20光模块，功率预算26dB，满足32路分光比要求；新的 PX20+光接口已经成熟，功率预算29.5 dB，可以提供更高的分光比和更远的 传输距离
GPON技术已达到规模商用水平，GPON CLASS B+光模块功率预算28.5dB， 在5km、7个活接头环境下满足64路分光比要求；CLASS C+光模块功率预算 33dB，支持128路分光比，但目前应用较少

ODN网络规划流程和方法

ODN网络规划流程和方法

网络天地• Network World12 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】ODN 网络规划 流程方法ODN 网络的规划是FTTH 建设非常关键的一步，ODN 光缆网络是面向所有客户群和业务网络的基础网络，直接或间接使用光缆承载业务的客户群都可以认为是ODN 光缆的用户。

对于不同的用户，因为采用的组网技术和对网络安全性要求不同，对光缆结构的要求和纤芯数量的需求也有较大差异。

FTTH 作为有线接入网的发展目标，成为电信运营商提供带宽和多业务接入的一种网络基础，然而在接入光缆和ODN 快速接入的关键部分，根据新的发展形式加强对于接入光缆的结构性规划，就可以支撑其大规模的发展需求。

1 ODN光缆网规划的目标在满足业务发展需求的前提下，尽量降低总体建设成本，实现科学的ODN 光缆网络的发展布局和结构发展需求，超可以承载ODN 光缆网速承载的多元化主体，尤其是在由政企客户逐渐转向家庭客户的过程中，关于网络连接节点的大幅度提升，有可能带来一定的成本超额。

因此，ODN 光缆规划的总目标就是希望能够降低局房建设成本和光缆建设总成本，虽然光缆的长度较短，光缆投资较少，但是要考虑到光缆连接的及时点和最优的OLT 布局方案，在整体建设成本相对较低的情况之下，物理汇聚功能和光节点投资有可能是配线光缆引入光缆和配线设施的总投资达到最低。

2 ODN光缆网规划总体流程和原则2.1 确定OLT节点规划ODN 网络规划流程和方法文/耿志刚OLT 节点，根据所覆盖区域内的用户密度，根据其建设成本的覆盖半径来逐渐改变，节点的位置必须要满足大多数设备厂家的更换和维修能力。

节点位置的选择应该定位在IP 城域网的汇聚层，按照“大容量，少局所”的原则来设置OLT 。

在条件允许的情况下，尽量集中设置OLT 。

在市区，每个OLT 的最终覆盖半径应按2-4公里考虑，终局容量按2-5万考虑，在网格化规划和街坊配线的原则下，一个OLT 覆盖的街坊数一般为4-16个。

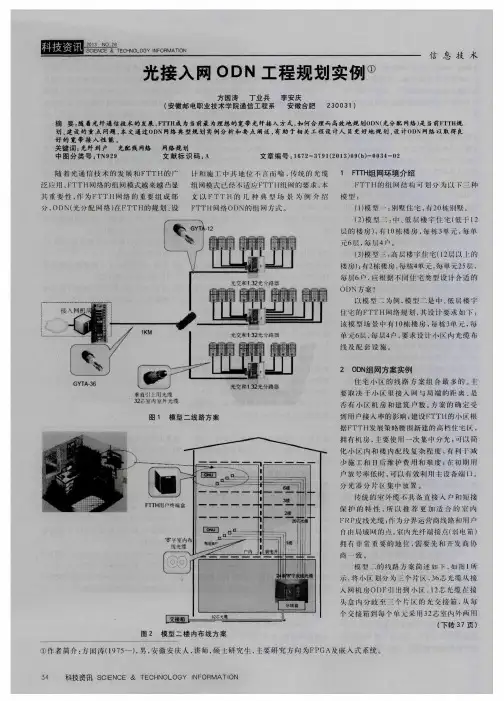

光接入网ODN工程规划实例

光接入网ODN工程规划实例摘要:随着光纤通信技术的发展,FTTH成为当前最为理想的宽带光纤接入方式,如何合理而高效地规划ODN(光分配网络)是当前FTTH规划、建设的重点问题,本文通过ODN网络典型规划实例分析和要点阐述,有助于相关工程设计人员更好地规划、设计ODN网络以取得良好的宽带接入性能。

关键词:光纤到户光配线网络网络规划随着光通信技术的发展和FTTH的广泛应用,FTTH网络的组网模式越来越凸显其重要性,作为FTTH网络的重要组成部分,ODN(光分配网络)在FTTH的规划、设计和施工中其地位不言而喻,传统的光缆组网模式已经不适应FTTH组网的要求,本文以FTTH的几种典型场景为例介绍FTTH网络ODN的组网方式。

1 FTTH组网环境介绍FTTH的组网结构可划分为以下三种模型:(1)模型一:别墅住宅,有20栋别墅。

(2)模型二:中、低层楼宇住宅(低于12层的楼房),有10栋楼房,每栋3单元,每单元6层,每层4户。

(3)模型三:高层楼宇住宅(12层以上的楼房);有2栋楼房,每栋4单元,每单元25层,每层6户,应根据不同住宅类型设计合适的ODN方案?以模型二为例,模型二是中、低层楼宇住宅的FTTH网络规划,其设计要求如下:该模型场景中有10栋楼房,每栋3单元,每单元6层,每层4户,要求设计小区内光缆布线及配套设施。

2 ODN组网方案实例住宅小区的线路方案组合最多的。

主要取决于小区里接入网与局端的距离、是否有小区机房和建筑户数。

方案的确定受到用户接入率的影响;建设FTTH的小区根据FTTH发展策略腰围新建的高档住宅区,拥有机房,主要使用一次集中分光:可以简化小区内和楼内配线复杂程度,有利于减少施工和日后维护费用和难度;在初期用户放号率低时,可以有效利用主设备端口。

分光器分片区集中放置。

传统的室外缆不具备直接入户和短接保护的特性,所以推荐更加适合的室内FRP皮线光缆;作为分界运营商线路和用户自由局域网的点,室内光纤端接点(弱电箱)拥有非常重要的地位,需要先和开发商协商一致。

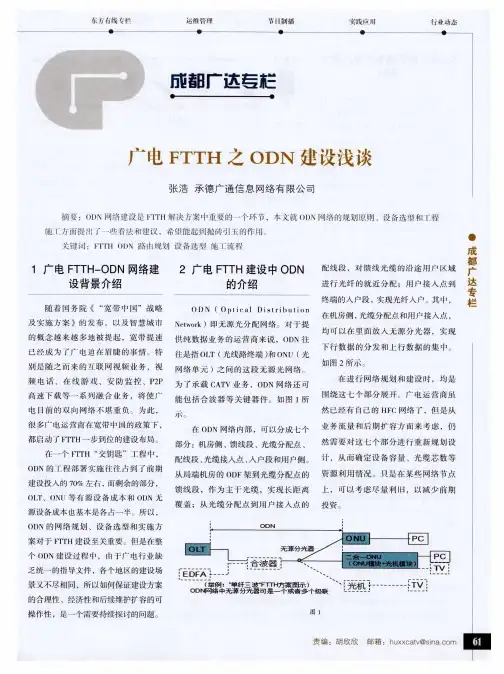

广电FTTH之ODN建设浅谈


发展现状 ，以 Ｅ Ｐ Ｏ Ｎ建 设 为 主 ，建 议 总分光 比为 １ ： ６ ４ ，户 均 带 宽 ２ ０ Ｍ，基
本可以满足高清交互式数字 电视业务
８ ． ５ Ｍ、标 清交 互 式数 字 电视 业 务 ２ Ｍ、
宽带 高速 上 网业务 ８ Ｍ （载 空 比 值 为
为 １ ： １ ６分 光 器 ，ｌ ： ８ 分 光 器 即 可 。 这 络是链 型或者 树型结构的 网络 ，为 了 种 逐 步 扩 容 既保 护 了 投 资 ，网 络 的 扩 利 用 已有 资 源 ，也可 以 考 虑 。 但 鉴 于 容 也更 加具 有 可操 作性 。 馈 线 段 光 缆 资 源 比较 重 要 ，发 生 断 纤
耗 计 算 ，保 证 总 衰 损 在 规 定 范 围 内 ， 业 务 可有 效 开 通 。衰损 的 计 算 公 式 如
３ ． ４ 链路 损耗 的验证
在 整个 Ｏ ＤＮ网 络 完 成 概 要 设 计 ３ ． ２ 分 光方式 的选择及 分光 点 的 点 设 计 在 一 个 位 置 ， 网络 结 构 会 更 加 位 置 后 ，要对整个 Ｏ Ｄ Ｎ链路进行端到端损
清晰 ，维护也会相对方便 。
在 分 光 方 式 上 ，可 根 据 实 际情 况
４ Ｍ ）、Ｖ ｏ ｌ Ｐ 、视 频 监控 、家庭 智 能化 、
在线游戏等多功能综场 景 ，利 用 原 有 的Ｈ Ｆ Ｃ网 络 ，通 过 Ｉ Ｐ Ｑ Ａ Ｍ 的 方 式
另 外 ，分 光 点 的 位 置 选 择 也 可 以 后 影 响 范 围 较 大 ，所 以 建议 馈 线 段 光
楼内放置光机 的箱体 内设置 １ ： ３ ２的二 预 留 ２ ～４芯 。
进行高 清电视 媒体流的传输 ，那 宽带

浅谈基于PON技术的ODN网络规划设计

浅谈基于PON技术的ODN网络规划设计摘要：一个基本的PON网络，包括OLT、ONU以及连接OLT与ONU的ODN三部分，通过合理的规划和设计，将会使这个网络更加安全和具有长远效益。

本文将会就OLT、ONU位置的选择、分光方式的选择、光纤光缆的选型与铺设、光缆的接续与成端等问题一一探讨。

关键词：OLT；ONU；ODN；规划1. 引言PON技术由于高带宽、易维护、远距离覆盖的特点，成为了当前FTTX的主流承载技术，是电信运营商接入网络建设的首选技术。

PON网络包括光线路终端（OLT），光网络单元（ONU），以及在OLT与ONU 之间的光配线网（ODN）。

ODN是PON网络的重要组成部分，是连接OLT与ONU的光传输通道，主要包括光纤光缆、光连接器、光分路器、配线箱、接头盒等设备。

ODN的建设应根据不同的应用场景，实现经济实用、灵活可靠的网络覆盖，解决OLT、ONU位置的选择、分光方式的选择、光纤光缆的选型与铺设、光缆的接续与成端等问题。

2. OLT节点规划2.1. OLT覆盖距离对于中继节点覆盖范围大于5公里的情形（如农村、山区等）可以通过如下方式解决OLT的长距离覆盖：（1）采用小分光路比，如采用1:16，传输距离可增加8公里。

（2）采用不等分光的光分路器，可以为不同距离的用户分配不同光功率，有效满足不同距离用户的组网需求。

（3）减少活动连接头数量，如将活动连接头由7个减少为3个，传输距离可增加5公里。

2.2. OLT位置设置OLT位置的设置可分为集中式设置和分布式设置两种方式。

（1）集中式设置于端局，便于设备集中管理，节约网络上联传输资源。

从投资和维护的角度来看，应尽可能集中设置（端局）。

（2）分布式设置于接入点，可节约接入网管理资源和局端机房资源。

如果端局到小区主干光纤资源短缺，且有接入点机房条件，OLT可分布式设置。

2.3. OLT上联原则OLT承载多业务时每种业务采用双上联，当双上联中的两条链路峰值或平均带宽利用率超过70%后，则需要对上联链路进行成对扩容。

ODN工程ODN的设计原则

ODN工程ODN的设计原则10.1主干光缆及配线光缆设计按照信息产业部YD5006-2003《本地电话网用户线路工程设计规范》执行。

10.2入户线路设计原则10.2.1住宅用户和一般企业用户一户配一芯光纤。

对于重要用户或特殊要求的用户，应考虑提供保护，并根据不同情况选择不同的保护方式。

10.2.2入户光缆可采用皮线光缆或其他光缆，设计时根据现场环境选用合适的光缆，为了便于施工和节约投资，建议采用单芯皮线光缆。

10.2.3在楼内垂直方向，光缆宜在弱电井内采用电缆桥架或电缆走线槽方式敷设，电缆桥架和电缆走线槽宜采用金属材质制作，线槽的界面利用率不应超过50%，在没有竖井的建筑物内，可采用预买暗管方式敷设，暗管宜采用钢管或阻燃硬质PVC管，管径不宜小于50mm，直线管的管径利用率不超过60%，弯管的管径利用率不超过50%。

10.2.4楼内水平方向光缆敷设可预埋钢管和阻燃硬质PVC管或线槽，管径宜采用15~25mm，楼内暗管直线预埋长度应控制在30米内，长度超过30米时应增设过路箱，每一段预埋管的水平弯曲不得超过两次，不得形成S弯，暗管的弯曲半径应大于管径的10倍，当外径小于25mm是，其弯曲半径应大于管径6倍，弯曲角度不得小于90度。

10.2.5光缆桥架和走线槽的设计：光缆线槽、桥架安装的最低高度应高出地坪2.2米以上。

顶部距楼板不宜小于0.3米，在过梁或其他障碍物处不宜小于0.1米；水平敷设桥架、线槽是在下列情况应设置支架或吊架：●桥架、线槽接头处；●每隔2m处；●距桥架终端0.5米；●转弯处。

桥架或线槽垂直安装时，固定点间距不宜大于2米，距终端及进出箱（盒）不应小于0.3米，安装时应注意保持垂直、排列整齐、紧贴墙体；线槽不应在穿越楼板或墙体处进行连接。

10.2.6入户线光缆进入用户桌面或家庭做终结有两种方式：采用1-86型接线盒或家庭综合信息箱，设计可根据用户的需求选择合适的终结方式，应尽量在土建施工时预埋在墙体内。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ODN网络规划设计规范
泉州电信公司网建部 2009年11月
泉州电信工程建设中心
概要：
ODN网络概述 ODN网络规划原则 ODN部署原则 “光进E 家”场景解决方案 ODN建设模式指导 光通道衰减核算
泉州电信工程建设中心
ODN网络概述：

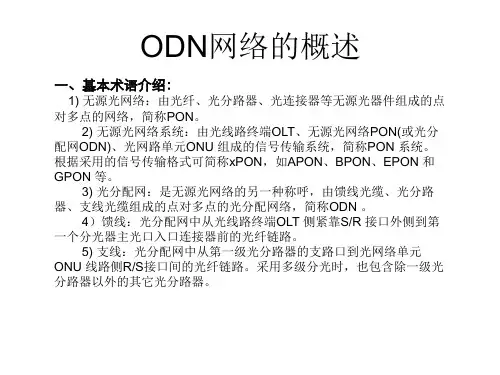

ODN网络基本结构：光线路终端（OLT），用户端
