123456789101
第7.4.1条2第7.4.2条123456789101第7.4.4条每1m长2mm 横管长度≤10m，全长＜8mm 横管长度＞10m，全长10mm 单独器具10mm 成排器具5mm 单独器具±10mm 成排器具±5mm 注：本表由施工项目专业质量检查员填写，监理工程师(建设单位项目技术负责人)组织项目专业质量检查员等进行验收。
施工班组长年 月 日
年 月 日
监理(建设)单位验收记录—规范规定分包项目 经 理施工单位检查评定记录√√—专业工长建筑给排水及采暖工程施工质量验收规范GB50242-2002卫生器具受水口和立管固定措施接口连接，支架、管卡等支撑位置
连接卫生器具的排水管管径和最小
坡度
卫
生
器
具
的
支
、
托
架
防
腐
及
安
装横 管 弯 曲 度卫生器具的排水管口及横支管的纵卫生器具的接
口标高项目专业质量检查员：一般项目
2
施工单位检查
评定结果
规范规定施工单位检查评定记录施工执行标准
名称及编号
分包单位
主控项目
监理(建设)单位
验收结论
监理工程师
(建设单位项目技术负责人):√1.2.7给排水－10
卫生器具排水管道安装工程检验批质量验收记录
工程名称
施工单位
验收部位项目经理。
卫生器具安装工程检验批质量验收记录（GB50242-2002）表7.2 编号：□□□□□□说明主控项目7.2.1 排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。
地漏水封高度不得小于50mm。
检验方法：试水观察检查。
7.2.2卫生器具交工前应做满水和通水试验。
检验方法：满水后各连接件不渗不漏；通水试验给、排水畅通。
一般项目7.2.3 卫生器具安装的允许偏差应符合表7.2.3的规定。
卫生器具安装的允许偏差和检验方法表7.2.37.2.4 有饰面的浴盆，应留有通向浴盆排水口的检修门。
检验方法：观察检查。
7.2.5 小便槽冲洗管，应采用镀锌钢管或硬质塑料管。
冲洗孔应斜向下方安装，冲洗水流同墙面成45°角。
镀锌钢管钻孔后应进行二次镀锌。
检验方法：观察检查。
7.2.6 卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。
检验方法：观察和手扳检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
2卫生器具给水配件安装工程检验批质量验收记录（GB50242-2002）表7.3编号：□□□3□□□说明主控项目7.3.1卫生器具给水配件应完好无损伤，接口严密，启闭部分灵活。
检验方法：观察及手扳检查。
一般项目7.3.2卫生器具给水配件安装标高的允许偏差应符合表7.3.2的规定。
卫生器具给水配件安装标高的允许偏差和检验方法表7 .3.27.3.3浴盆软管淋浴器挂钩的高度，如设计无要求，应距地面1.8m。
检验方法：尺量检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
4卫生器具排水管道安装工程检验批质量验收记录（GB50242-2002）表7.4编号：□□□5□□□说明主控项目7.4.1 与排水管道连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。
04隐蔽工程质量检验记录隐蔽工程是指在施工过程中被覆盖或隐藏的工程部位，其质量直接影响着整体工程的安全性和稳定性。
因此，对隐蔽工程的质量进行严格的检验是必不可少的。
以下是对隐蔽工程进行质量检验记录的详细内容：1.工程概况项目名称：XXX工程工程地点：XXX地区工程内容：隐蔽工程质量检验2.检验时间检验时间：XXXX年XX月XX日检验人员：XXX（检验员）、XXX（工程负责人）3.检验内容（1）基础工程：检查基础的厚度、坚实度和平整度，确保其符合设计要求。
（2）结构工程：检查结构的承重能力和连接件的牢固性，确保结构稳定。
（3）管道工程：检查管道的安装位置和连接处，确保管道无渗漏和变形。
（4）电气工程：检查电线的敷设和连接，确保电气设备正常运行。
4.检验过程（1）基础工程：检验员对基础进行了测量和观察，发现基础均匀、密实，符合设计要求。
（2）结构工程：检验员对结构进行了静载试验和视觉检查，未发现结构存在明显缺陷。
（3）管道工程：检验员对管道进行了水压试验和温度检测，确认管道无渗漏和变形。
（4）电气工程：检验员对电气设备进行了电阻测试和接地检查，确保电气设备正常运行。
5.检验结果本次隐蔽工程质量检验结果良好，未发现重大质量问题，符合设计要求和施工标准。
6.整改措施针对本次检验中发现的一些细微问题，工程负责人将及时组织施工人员进行整改，确保隐蔽工程质量达到最优水平。
7.检验结论本次隐蔽工程质量检验记录完整、详实，工程质量良好，工程负责人和施工人员的配合也得到了检验员的认可，在今后的施工过程中，将继续严格按照设计要求和施工标准进行操作，确保工程质量的稳定性和安全性。
以上就是本次隐蔽工程质量检验记录的详细内容，希望对工程质量的检验和控制有所帮助，也希望工程能够顺利完成，取得良好的效果。
建筑设备安装工程隐蔽验收记录1. 引言本文档旨在记录建筑设备安装工程的隐蔽验收过程，以确保工程质量符合相关标准和规范要求。
隐蔽验收是工程质量控制的重要环节，对于保障建筑设备的安全可靠运行具有重要意义。
2. 隐蔽验收项目本次隐蔽验收涉及以下建筑设备安装项目：•电力配电系统•空调系统•给排水系统•消防系统•电气照明系统3. 隐蔽验收步骤3.1 准备工作在进行隐蔽验收前，需要做好以下准备工作：•确保施工图纸、工程规范等相关资料准备齐全；•确认相关建筑设备安装工程已经完成；•安排验收人员，并提前通知参与验收的相关人员。
3.2 验收程序3.2.1 验收前准备•验收人员对隐蔽工程节点进行勘察，了解相关建筑设备安装的具体情况；•验收人员检查建筑设备安装工程的相关施工图纸、工程规范等文件，确保与实际施工符合；•验收人员与参与验收的相关人员协商并确定隐蔽验收的具体内容和要求。
3.2.2 隐蔽验收过程1.验收人员对隐蔽工程节点进行现场勘察，检查隐蔽工程施工的合格与否；2.验收人员针对每个项目逐一进行验收，包括电力配电系统、空调系统、给排水系统、消防系统和电气照明系统；3.验收人员对每个项目的隐蔽工程进行检查，包括材料的质量、施工的符合性和接头的可靠性等方面的验收；4.验收人员要求建筑设备安装施工方提供相关的隐蔽验收记录和材料质量合格证明；5.验收人员根据实际情况，在隐蔽工程节点进行必要的检测和测量，并记录相应的数据；6.如果存在问题或不合格项，验收人员要求施工方整改，并重新进行隐蔽验收。
3.2.3 验收记录•验收记录应当详细记录每个项目的隐蔽验收情况，包括验收日期、验收人员、隐蔽节点名称、验收结果等；•对于存在问题或不合格项的项目，还需要记录整改要求和整改措施，并按照整改要求进行跟踪。
3.3 验收结果与评价根据隐蔽验收的实际情况，验收人员将对每个项目进行结果评价，并记录在隐蔽验收记录中。
根据评价结果，可以进行相应的整改和改进措施，以确保建筑设备安装工程的质量。

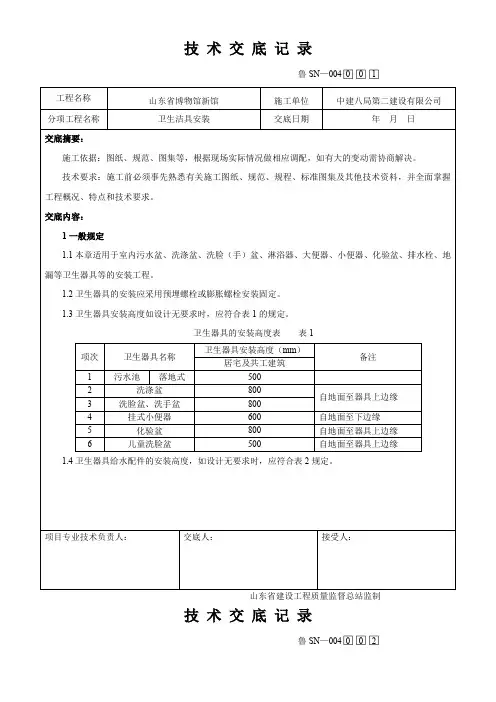

技术交底记录
鲁SN—004□0□0□1
技术交底记录
鲁SN—004□0□0□2
山东省建设工程质量监督总站监制技术交底记录
鲁SN—004□0□0□3
山东省建设工程质量监督总站监制技术交底记录
鲁SN—004□0□0□4
山东省建设工程质量监督总站监制技术交底记录
鲁SN—004□0□0□5
山东省建设工程质量监督总站监制技术交底记录
鲁SN—004□0□0□6
山东省建设工程质量监督总站监制技术交底记录
鲁SN—004□0□0□7
技术交底记录
鲁SN—004□0□0□8
山东省建设工程质量监督总站监制技术交底记录
鲁SN—004□0□0□9
山东省建设工程质量监督总站监制技术交底记录
鲁SN—004□0□0□10
技术交底记录
鲁SN—004□0□0□11
山东省建设工程质量监督总站监制技术交底记录
鲁SN—004□0□0□12
技术交底会签单
洁具安装。
3隐蔽工程验收记录项目名称：XXX工程项目地点：XXX地区施工单位：XXX公司验收单位：XXX监理单位工程名称：XXX隐蔽工程验收日期：XXXX年XX月XX日一、背景介绍XXX工程是位于XXX地区的一处新建工程，总建筑面积为XXX平方米，主要包括办公楼、停车场等建筑设施。
本次验收的隐蔽工程包括水电、通风、给排水等隐蔽工程部分。
二、隐蔽工程验收内容1.水电隐蔽验收（1）水暖管道安装情况：检查水暖管道的布置是否符合设计要求，管道是否牢固安装、无渗漏。
（2）电气线路安装情况：检查电线的敷设是否规范，插座开关是否安装牢固、电线接头是否绝缘等。
2.通风隐蔽验收（1）通风管道安装情况：检查通风管道的布置是否合理，管道是否清洁无积尘。
（2）送风口、回风口安装情况：检查送风口和回风口的位置是否合适，安装是否稳固。
3.给排水隐蔽验收（1）排水管道安装情况：检查排水管道的施工质量，管道是否畅通无堵塞。
（2）给水管道安装情况：检查给水管道的连接是否密封，无渗漏现象。
三、隐蔽工程验收结果1.水电隐蔽验收：水暖管道和电气线路均安装符合要求，各项指标均合格。
2.通风隐蔽验收：通风管道布置合理，清洁无积尘，送风口和回风口位置符合要求。
3.给排水隐蔽验收：排水给水管道安装妥善，排水管道清洁无堵塞，给水管道无渗漏现象。
四、存在问题及整改措施1.水电隐蔽部分存在部分管道连接处稍有松动，需重新安装。
2.通风隐蔽部分部分送风口回风口位置不够合理，需进行调整。
3.给排水隐蔽部分排水管道出现渗漏现象，需重新处理。
五、隐蔽工程验收结论XXX隐蔽工程部分经过验收，大部分项符合验收要求，但仍存在部分问题需要整改。
施工单位应按照验收单位的整改意见进行整改，待整改完成后申请复验，确保隐蔽工程部分的质量达到要求，为后续工程的顺利进行打下基础。
六、验收单位意见经过本次隐蔽工程验收，发现部分问题需要整改，希望施工单位能够认真对待，按照整改要求进行处理，确保工程质量。
監理細則-给排水分部6.5 给排水工程分部室内给水管道主控项目1、室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。
金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02 MPa ，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05 MPa ，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03 Mpa，同时检查各连接处不得渗漏。
检查试验记录。
2、给水系统交付使用前必须进行通水试验并做记录。
观察和开启阀门、水嘴等放水检查。
可全部系统或分区（段）进行。
3、生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方法使用。
检查检测报告。
4、室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。
埋地管道防腐层材质和结构应符合设计要求。
观察或局部解剖检查。
一般项目1、给水引入管与排水出管的水平净距不得小于1m。
室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m，交叉铺设时，垂直净距不得小于0.15m。
给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
全数尺量检查。
2、管道及管件焊接的焊缝表面质量应符合下列要求：（1）焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。
（2）焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
观察检查。
3、给水水平管道应有2‰5‰的坡度，坡向泄水装置。
水平尺和尺量检查。
4、管道的支、吊架安装应平整牢固，其间距应符合本规范第3.3.8条、第3.3.9第、第3.3.10条的规定。
观察、尺量及手板检查。
5、水表应安装在便于检修、不受曝晒、污染和冻结的地方。
安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。
