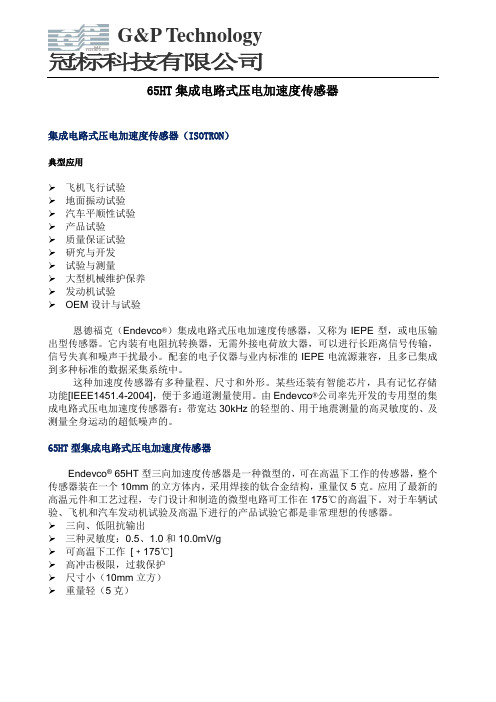

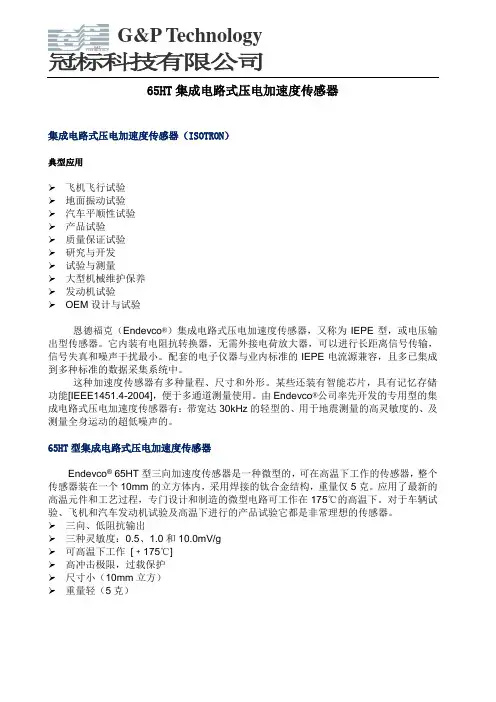

65HT 集成电路式压电加速度传感器集成电路式压电加速度传感器（ISOTRON ）典型应用飞机飞行试验地面振动试验汽车平顺性试验产品试验质量保证试验研究与开发试验与测量大型机械维护保养发动机试验 OEM 设计与试验恩德福克（Endevco ®）集成电路式压电加速度传感器，又称为IEPE 型，或电压输出型传感器。
它内装有电阻抗转换器，无需外接电荷放大器，可以进行长距离信号传输，信号失真和噪声干扰最小。
配套的电子仪器与业内标准的IEPE 电流源兼容，且多已集成到多种标准的数据采集系统中。
这种加速度传感器有多种量程、尺寸和外形。
某些还装有智能芯片，具有记忆存储功能[IEEE1451.4-2004]，便于多通道测量使用。
由Endevco ®公司率先开发的专用型的集成电路式压电加速度传感器有：带宽达30kHz 的轻型的、用于地震测量的高灵敏度的、及测量全身运动的超低噪声的。
65HT 型集成电路式压电加速度传感器Endevco ® 65HT 型三向加速度传感器是一种微型的，可在高温下工作的传感器，整个传感器装在一个10mm 的立方体内，采用焊接的钛合金结构，重量仅5克。
应用了最新的高温元件和工艺过程，专门设计和制造的微型电路可工作在175℃的高温下。
对于车辆试验、飞机和汽车发动机试验及高温下进行的产品试验它都是非常理想的传感器。
三向、低阻抗输出三种灵敏度：0.5、1.0和10.0mV/g可高温下工作 [﹢175℃]高冲击极限，过载保护尺寸小（10mm 立方）重量轻（5克）G&P Technology冠标科技有限公司。
Endevco、Wilcoxon、Sensorex产品技术介绍电缆美捷特（Meggitt）所用的电缆和接头都是自己设计和制造的，在极端环境条件下表现出了极佳的性能。
恩德福克（Endevco®）的专家研制生产出了包括低噪声电缆，高温电缆和多芯电缆在内的标准产品和用户专门定制的产品。
所有的电缆和接头都进行了严格的质量保证试验，从而保证了在未来的应用环境中的可靠性。
电子仪器信号适调仪和放大器美捷特（Meggitt）生产供应各种各样高性能的电子仪器，从简单的电池供电的信号适调仪到计算机程控的试验室仪器，可用来测量振动、冲击和压力等。
这些高精度的电子仪器既支持了恩德福克(Endevco®)的产品，又可以与业内压电型（电荷型）、变电容型、集成电路压电型（IEPE）和压阻型传感器配用。
压阻加速度传感器恩德福克（Endevco®）压阻加速度传感器分为有阻尼的和无阻尼的两种。
它具有零频响应，特别适合于测量长持续时间的瞬态过程，可应用于汽车碰撞试验、高g值冲击测量和生物医学领域。
像变电容加速度传感器一样，Endevco®的压阻敏感元件也是在美国加州硅谷（SunnyVale,California,USA）用符合ISO9001的MEMS设备制成的。
有表面安装的，有通用结构的，也有专用外形的。
为增加运送过程中的保护，这种传感器是放在专用的消除静电的包装物中运送的【ESD】。
变电容加速度传感器[VC]变电容加速度传感器具有零频响应，可用来测量运动，持续时间长的物理过程和低频振动。
在极低的频率下，它仍具有高灵敏度和出色的温度稳定性。
众所周知，恩德福克（Endevco®）的加速度传感器能耐受高冲击的作用，具有快速恢复能力。
多年来成为精确测量所必需的产品。
Endevco®的变电容加速度传感器只需直流电源便可工作，而无需专门的信号适调仪。
所有敏感元件都是在美国加州硅谷用符合ISO9001的MEMS设备自己制造的。
应用产品说明特点７１０４Ａ系列加速度传感器•••• • •••• •••• ７１０４Ａ系列为高性能ＩＥＰＥ加速度传感器，工作温度范围宽，从－５５℃～１２５℃。
产品测量量程为±５０ｇ～±５００ｇ。
频率响应可达１０ＫＨｚ。
７１０４Ａ采用全密封结构，可通过产品上的螺孔固定安装。
±５０ｇ～±５００ｇ动态量程带宽可达１０ＫＨｚ通过螺孔安装全焊接密封环型剪切隔离安装表面稳定温度响应•振动＆冲击监测实验室测试模型应用高频应用铁路测试••ＴＥＤＳ可选•• • • ±５０～±５００ｇ动态量程宽频响应可达１０ｋＨｚ全焊接结构全密封环形剪切稳定温度响应ＴＥＤＳ可选性能参数除非特殊说明，所有数据均为典型值。
测试环境：室温２４℃，４ｍＡ激励电源；厂家保留在未经通知的情况下更新和修改此参数的权力。
参数电气性能环境性能量程（ｇ）灵敏度（ｍＶ／ｇ）响应频率 （Ｈｚ） 响应频率 （Ｈｚ） 非线性 （％ＦＳＯ） 横向灵敏度 （％） 物理性能 ±５０ １～８０００ １００ ０．５～１００００ ±５００ １～８０００ ＜５ １０ ０．５～１５０００谐振频率 （Ｈｚ） ３２０００３２０００±１±１ ＜５电源电压（Ｖｄｃ）激励电流（ｍＡ）偏压（Ｖｄｃ）偏压（Ｖｄｃ）输出阻抗（Ω）残余噪音（ｇＲＭＳ）接地接地绝缘１８～３０２～２０８～１２６～１３＜１０００．０００５外壳接地安装表面绝缘１８～３０２～２０８～１２６～１３＜１０００．００１封装材料 电缆不锈钢无重量（克）安装１２＃１０－３２安装螺丝感应元件陶瓷安装扭矩１８ｌｂ－ｉｎ±５％±１ｄＢ注室温－５５℃～１２５℃振动极限 （ｇ） 工作温度 （℃） １００００ 储藏温度 （℃） －５５ ～ ＋１２５ －５５ ～ ＋１２５ 温度响应（％） ±５ 产品尺寸图Array电气连接产品选型The information in this sheet has been carefully reviewed and is believed to be accurate; however, no responsibility is assumed for inaccuracies. Furthermore, this information does not convey to the purchaser of such devices any license under the patent rights to themanufacturer. Measurement Specialties, Inc. reserves the right to make changes without further notice to any product herein. Measurement Specialties, Inc. makes no warranty, representation or guarantee regarding the suitability of its product for any particular purpose, nor does Measurement Specialties, Inc. assume any liability arising out of the application or use of any product or circuit and specifically disclaims any and all liability, including without limitation consequential or incidental damages. Typical parameters can and do vary in different applications. All operating parameters must be validated for each customer application by customer’s technical experts. Measurement Specialties, Inc. does not convey any license under its patent rights nor the rights of others.联系方式Measurement Specialties Inc.1000 Lucas Way Hampton,VA 23666Tel: 1-757-766-1500Fax: 1-757-766-4297Sales: *************************** 105 av.Du General EisenhowerBP 23705,31037 Toulouse,Cedex 1,France Tel: +33 561-194-824Fax: +33 561-194-553Sales: *************************北美 欧洲 MEAS Europe产品选型：型号＋量程７１０４ＡＴ － ＧＧＧＧ量程（００５０Ｇ ＝ ５０ｇ）例如：７１０４Ａ－００５０ 型号为：７１０４Ａ，量程为５０ｇ配件：ＡＣ－Ｄ０２２９８ １０－３２转１０－３２安装螺丝３１０－ＸＸＸ 电缆接头，１０－３２转１０－３２（ＸＸＸ表示电缆长度，标准１０英尺）３１４－ＸＸＸ 电缆接头，１０－３２转ＢＮＣ（ＸＸＸ表示电缆长度，标准１０英尺）ＡＣ－Ｄ３０１０５ 粘接安装模块ＡＣ－Ｄ０３１０６ 磁铁安装模块带Ｔ选项时表示产品符合ＩＥＥＥ１４５１．４ ＴＥＤＳ识别中国 北京赛斯维测控技术有限公司北京市朝阳区望京西路４８号金隅国际Ｃ座１００２电话：＋８６ ０１０ ８４７７ ５６４６传真：＋８６ ０１０ ５８９４ ９０２９邮箱：******************。
49Endevco 压电式加速度计(PE) 选择指南型号灵敏度 (pC/g) 重量 (克) 线性范围 (g)冲击极限(g)频率响应(Hz) 最低温度(℃) 最高温度 (℃) 信号/地 绝缘 气密封安装方法压电式(PIEZOELECTRIC) 12M1 22 23 2220D 2221D 2221F 2222C 2223D 2224C 2225 2225M5A 2226C 2228C 2229C 2 0.4 0.4 3 17 10 1.4 12 12 0.75 0.025 2.8 2.8 2.8 0.085 0.14 0.8 3.1 12 11 0.5 41 16 13 13 2.8 15 4.9 504000200010001000100010001000100010000100001000100010001000100001000050005000300010000200020002000100002000200020001～28001～100001～100001～100001～60001～100001～80001～60001～60001～80001～80001～50001～40001～5000-65 -73 -73 -55 -55 -55 -73 -55 -55 -55 -55 -55 -55 -55 149 149 149 260 177 260 177 177 177 177 177 177 177 177 N/A 是 是 是 是 非 是 是 非 非 非 非 是 是 N/A 非 非 是 非 是 非 非 非 非 非 非 非 非 粘接 粘接 粘接 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 粘接 螺纹 螺纹 2248 2271A 2271AM20 2272 2273A2273AM1/AM20 22762.5 11.5 11.5 13 3 10 10 13 27 27 27 25 32 30 5001000100010001000500500300010000100002000100003000300010～10001～40001～40001～50001～60001～50001～5000-55 -269 -269 -269 -184 -55 -55 482 260 260 260 399 399 482 非 是 是 非 非 是 非 是 是 是 是 是 是 是 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 6222S-20A 6222S-50A 6222S-100A 6233C-10 6233C-50 6233C-100 6237M70 6237M71 6240C-10 6240M10 20 50 100 10 50 100 10 10 10 5 91 91 91 75 110 110 30 30 200 95 2000100050010001000500500500100025040002000100020002000100020002000200010001～90001～60001～600010～500010～250010～20002～50002～50005～25002～2000-55 -55 -55 -55 -55 -55 -55 -55 -55 -55 260 260 260 482 482 482 649 649 649 760 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 非 非 是 是 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 7201-10 7201-50 7201-100 7221A 7240B 7701A-50 7701A-100 7701A-200 7701A-1000 7702A-17 7702A-50 7703A-50 7703A-100 7703A-200 7703A-1000 7704A-17 7704A-50 7722/772410 50 100 10 2.7 50 100 200 1000 17 50 50 100 200 1000 17 50 3.718 24 25 11 4.8 25 29 62 120 25 25 25 29 62 120 25 25 292000200020001000100020001000850500250020002000100085050025002000500200001000050005000500010000500020001000120001000010000500020001000120001000025001～120001～60001～50001～100001～150001～60001～50001～40001～20001～100001～60001～60001～50001～40001～20001～100001～60001～4000-73 -73 -73 -55 -55 -55 -55 -55 -55 -55 -55 -55 -55 -55 -55 -55 -55 -269260 260 260 177 260 288 288 288 288 288 288 288 288 288 288 288 288 177非 非 非 非 非 非 非 非 非 非 非 是 是 是 是 是 是 非/是是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹 螺纹50度计不仅具有长时间的稳定性，且可在-269℃～+750℃的范围内使用，性能稳定可靠。
Endevco 产品选择指南绝压测量用压阻式动态压力传感器产品8515C 压力传感器、片状、表面安装8530B 压力传感器、微型、10-32螺纹安装8530BM37 压力传感器、微型、10-32螺纹安装8530C 压力传感器、微型、10-32螺纹安装8540 压力传感器、微型、10-32螺纹安装汽车碰撞试验产品7231C ATD 标准、无阻尼、电缆可选7264 重量轻、无阻尼、高灵敏度7264D 碰撞试验标准、无阻尼、满足SAE J211/J2570 标准要求7264G 高共振频率、无阻尼、满足SAE J211/J2570标 准要求7264G 结构特别牢固、有阻尼、满足SAE J211/J2570 标准要求7268C 三轴向、无阻尼、宽频响7286/7287 重量轻、造价低、无阻尼、电缆可选7302BM4 旋转角加速度传感器、无阻尼电子产品133 3通道、PE/Isotron 放大器、100kHz 带宽136 3通道、直流放大器、自动归零、并联校准433 3通道、PE/Isotron 信号适调插件、带智能芯片G&P Technology冠标科技有限公司 EndevcoTel: 86 755 83595650 Fax: 86 755 83185950436 3通道、直流放大器、自动增益、自动归零、OASIS插件482 8通道、适合i-TEDS[IEPE P1451.4]的Isotron放大器、模态试验、OASIS插件2680MX 单通道、PE放大器、有偏压/无偏压输出、可选2极滤波器2685MX 单通道、Isotron放大器、双增益输出、可选2极滤波器2771C 超低噪声、单通道、PE远距离电荷转换器、增益分 0.1，1.0和10三档2775B 单通道、PE/Isotron放大器、AC/DC/Servo输出、浮地2777A 单通道、PE远距离电荷转换器2793 16通道、Isotron放大器、增益分1或 10两档4416B 单通道、Isotron放大器、电池供电、造价低4430A 高性能PE信号适调仪、低噪声4830A 加速度传感器模拟器、试验系统整体化、单端和差动信号6634C 单通道、多种输入、试车台放大器极端温度产品2248M1 +482℃、重量轻、法兰盘固定安装、抗辐射2271A 工作温度范围：-269℃~+260℃、侧边接线、与地绝缘2271AM20 工作温度范围：-269℃~+260℃、顶端接线、与地绝缘2276 +482℃、抗辐射、外壳接地、侧边接线6233C +482℃、平衡差动输出、三孔安装、10pC/g6237M70 +650℃、同轴输出、与地绝缘、10-32螺纹连接8540 +260℃、微型压力传感器、10-32螺纹安装表压和差压产品8507C 压力传感器、微型、嵌入式安装8510B 压力传感器、微型、10-32螺纹安装8510C 压力传感器、微型、10-32螺纹安装8511A 压力传感器、3/8-24 UNF-2A螺纹安装燃气涡轮机测试产品522M17 高温压电式动态压力传感器522M25A 高温压电式动态压力传感器6222S 平衡差动输出、三孔安装6233C +482℃、平衡差动输出、三孔安装6237M70 +650℃、同轴输出、与地绝缘、10-32螺纹连接6917 +260℃、高温编织辫式电缆高g值冲击产品71M 表面安装、无阻尼、质量轻72 小阻尼、结构牢固、ESD防静电保护73/73FC 三轴向、无阻尼、安装方法可选2225 高g值冲击、工业标准、压电式加速度传感器、可测 20,000g冲击2225M5A 甚高g值冲击、工业标准、压电式加速度传感器、可测100,000g冲击2255B 集成电路式冲击加速度传感器、0.1mV/g、内装30kHz 低通滤波器、可测50,000g冲击7255A 集成电路式冲击加速度传感器、内装10kHz机械低通滤波器、0.1mV/g7270A 高共振频率、无阻尼、冲击标准7270AM4 高共振频率、无阻尼、螺柱安装7270AM6 结构牢固、机械滤波器、螺柱安装7274 三轴向、无阻尼、高共振频率高g值冲击产品5220B结构牢固、隔离的法拉第屏蔽、100mV/g轻型产品22 超微型、0.14克23 超微型、三轴向、重量轻、与地绝缘25A 世界上最小的集成电路式压电加速度传感器、粘贴安装、5mV/g、与地绝缘25B 世界上最小的集成电路式压电加速度传感器、粘贴安装、5mV/g、电缆可拆27A11/A12 世界上最小的带智能芯片的压电加速度传感器、气密封、10mV/g和100mV/g两种灵敏度供选择27AM1 重量轻的微型集成电路式压电加速度传感器35A 微型三轴向集成电路式压电加速度传感器、5mV/g、粘贴安装65 微型集成电路式压电加速度传感器、三轴向、10mV/g和 100mV/g两种灵敏度供选择65HT 微型高温集成电路式压电加速度传感器、10mV/g2222C 工业标准、粘贴安装2250A 微型、重量轻（0.4克）、10mV/g、粘贴安装2250AM1 微型、重量轻（0.4克）、10mV/g、粘贴安装、焊针连接7250A 电缆可360°指向、重量轻、飞行试验、通用型7253C 薄型三轴向集成电路式压电加速度传感器、 10mV/g 、螺钉或粘贴安装7269 三轴向、微型、重量轻、零频响、过行程限止器8507C 微型压力传感器、量程：1～15psig8515C 微型片状压力传感器、量程：15和50psi40366 微型变电容加速度传感器、气密封、表面安装、量程：±2g、带10g过行程限止器低频低振级加速度传感器86 超低频、高灵敏度、集成电路式压电加速度传感器、 10V/g87 超高灵敏度、高分辨率、1 V/g或10 V/g752A13 高灵敏度、低噪声、带智能芯片、1 V/g2262A 零频响、有阻尼、气密封、底座为六角形、两种量程：1000g和2000g7265A-HS 零频响、机械行程限止器、有阻尼、两种灵敏度：5mV/g和25mV/g7290A 零频响、小加速度和倾角测量、高灵敏度7290D 高精确度、零频响应、带智能芯片、工作温度高7290E 宽频带、零频响应、数字补偿7703A +288℃、信号回路与外壳绝缘、100pC/g、10-32螺纹侧边接线多用途加速度传感器65 微型、集成电路式压电加速度传感器、三轴向、两种灵敏度：10mV/g和100mV/g256 低造价、模态试验、灵敏度：10mV/g、气密封、集成电路式压电加速度传感器256HX 低造价、螺柱安装、外壳绝缘、灵敏度：10mV/g、集成电路式压电加速度传感器2220E 工业标准、螺钉安装、电缆可在360°内选向、灵敏度：3pC/g2221F 工业标准、螺钉安装、电缆可在360°内选向、灵敏度：10pC/g2222C 工业标准、粘贴安装2222D 工业标准、粘贴安装2224C 顶端引线、通用型2225 高g值冲击、工业标准2226C +177℃、重量轻、顶端引线、粘贴安装2228C +177℃、三轴向、与地绝缘2255B 集成电路式冲击加速度传感器、灵敏度：0.1mV/g、内装30kHz低通滤波器2258A 三轴向、灵敏度：10mV/g、气密封、与地绝缘7251A 宽频带、中心通孔螺钉安装、薄型、与地绝缘7255A 集成电路式冲击压电加速度传感器、内装10kHz机械低通滤波器、灵敏度：0.1mV/g 医学/表面安装技术12M1B 微型压电加速度传感器、灵敏度：1.9pC/g40366 微型变电容加速度传感器、气密封、表面安装、量程：±2g、带10g过行程限止器传声器2510 振动补偿、可高温下工作、量程：100～ >180dB SPL8507C 微型、嵌入式安装8510B 微型、10-32螺纹安装EM40AD 1/2英寸预极化电容传声器、压力场测量EM40AE 1/2英寸预极化电容传声器、自由场测量EM40AM 1/2英寸宽频带电容传声器、自由场测量EM40AO 1/2英寸宽频带电容传声器、压力场测量EM40AQ 1/2英寸预极化电容传声器、随机入射场测量EM40BD 1/4英寸预极化电容传声器、压力场测量EM40BE 1/4英寸预极化电容传声器、自由场测量EM40DD 1/8英寸预极化电容传声器、压力场测量EM40PH 低造价、通用型EM40PL 低造价、通用型EM40PS 片状、表面传声器EM40AD 传声器和EM26CA前置放大器套组、带智能芯片EM40AE 传声器和EM26CA前置放大器套组、带智能芯片EM40AO 传声器和EM26CA前置放大器套组、带智能芯片EM40AQ 传声器和EM26CA前置放大器套组、带智能芯片EM40BD 传声器和EM26CB前置放大器套组、带智能芯片EM46BE EM40BE传声器和EM26CB前置放大器套组、带智能芯片核辐射条件下使用的产品2248M1 +482℃、重量轻、整体螺钉、可在核辐射条件下工作2273AM1 可在核辐射条件下工作、与地绝缘、侧边引线、压电加速度传感器2273AM20 可在核辐射条件下工作、与地绝缘、顶端引线、压电加速度传感器2276 +482℃、可在核辐射条件下工作、外壳接地、侧边引线2771C 超低噪声在线电荷转换器3075M6 硬电缆、+482℃、气密封7703A +288℃、信号回路与外壳绝缘、100pC/g、10-32侧边引线7704A +288℃、信号回路与外壳绝缘、100pC/g、10-32顶端引线运动试验产品7290A 零频响应、66 mV/g、低振级加速度、外场试验7290D 高精确度、零频响应、带智能芯片、可高温下工作7290E 宽频带、零频响应、数字补偿航天、航空产品2221F +260℃、10pC/g、中心通孔安装、压电加速度传感器2510 100～>180dB声压级、振动补偿、可高温下工作2510M4A 用于嵌入式膜片的专用安装夹具、可高温下工作7250A 飞行试验、重量轻（1.8克）、10mV/g、气密封7250AM1 重量轻（1.8克）、10mV/g、气密封、焊针连接7290A 零频响应、1V/g、低振级加速度、外场试验7290D 高精确度、零频响应、带智能芯片、可高温下工作7290E 宽频带、零频响应、数字补偿、可高温下工作8507C 压力传感器（传声器）、微型、-97dB灵敏度、嵌入式安装8510B 压力传感器（传声器）、微型、-92dB灵敏度、10-32 螺纹安装专业产品2270 背靠背压电校准用加速度传感器2273AM1 +399℃、可在核辐射条件下工作、与地绝缘、侧边引线2273AM20 +399℃、可在核辐射条件下工作、与地绝缘、顶端引线2276 +482℃、可在核辐射条件下工作、外壳接地、侧边引线2680MX 单通道、压电放大器、有偏压/无偏压输出、可选2 极滤波器2685MX 单通道、集成电路式压电放大器、双增益输出、可选2极滤波器6237M70 +650℃、同轴电缆输出、与地绝缘、10-32螺纹固定7240C 高频压电加速度传感器（20kHz）7259B 高频集成电路式压电加速度传感器（30kHz）、重量轻（4.6克）、10mV/g D60H 压电振动台D60L 压电振动台D125L 压电振动台F3/Z602WA 电磁振动台系统F4/F7 电磁/压电双振动台系统F4/Z820WA 电磁振动台系统F5B/Z11 电磁振动台系统F7 压电振动台F7-1 压电振动台F10/Z820WA 电磁振动台系统。
