机械工程测试技术基础大作业题目：信号的分析与系统特性班级：学生姓名：评阅教师：作业成绩哈尔滨工业大学2019年月题目 信号的分析与系统特性 15分题目：写出下列信号中的一种信号的数学表达通式，求取其信号的幅频谱图（单边谱和双边谱）和相频谱图，若将此信号输入给特性为传递函数为)(s H 的系统，试讨论信号参数的取值，使得输出信号的失真小。
（选其中一个信号一个题号）作业要求：（1）要求学生利用第1章所学知识，求解信号的幅频谱和相频谱，并画图表示出来。
（2）分析其频率成分分布情况。
（3）利用第2章所学内容，画出表中所给出的系统)(s H 的伯德图。
（4）对比（2）、（3）的图分析将（2）所分析的信号作为输入)(t x ，输入给（3）所分析的系统)(s H ，求解其输出)(t y 的表达式，并且讨论信号的失真情况（幅值失真与相位失真），若想减小失真，应如何调整系统)(s H 的参数。
目录一．求解信号的幅频谱和相频谱 (4)1. 时域表达式 (4)2. 时域信号的傅里叶变换 (4) (6)二.频率成分分布情况 (6)三．)(sH的伯德图 (7)1. 一阶系统 (7)2. 二阶系统 (7)四．讨论减小失真的措施 (8)1. 一阶系统响应 (8)2. 二阶系统响应 (10)一．求解信号的幅频谱和相频谱1. 时域表达式2. 时域信号的傅里叶变换常值分量余弦分量的幅值正弦分量的幅值则方波信号可分解为：转换为复指数展开式的傅里叶级数：C n=1T0∫x(t)ⅇ−jnw o tⅆt=T02−T021T0(∫Aⅇ−jnw o tⅆtτ+∫−Aⅇ−jnw o tⅆt)−τ=1T0∫A(ⅇ−jnw o t−ⅇjnw o t)ⅆt=τAT01jnw0(ⅇ−jnw o t−ⅇjnw o t)|0τ=2AT0nw012j(ⅇjnw o t−ⅇ−jnw o t)=jAnπ当n=0，±2，±4，…时，Cn=0;当n=±1，±3，±5，…时，Cn=−j2Anπ因此，幅频函数为：Cn =−j2Anπ=−j12nπ,n=±1，±3，±5，…An=2| Cn|=4Anπ=24nπ,n=1，3，5，…相频函数为：Φn=arctan C n Ic nR =arctan(−∞)=−π2，n=1，3，5，…Φn=arctan C n Ic nR =arctan(+∞)=π2，n=-1，-3，-5，…单边幅频图：双边幅频图：相频图：二.频率成分分布情况由信号的傅里叶级数形式及其频谱图可以看出，矩形波是由一系列正弦波叠加而成，正弦波的频率由w0到3w，5w……，其幅值由4Aπ,4A3π,4A5π,……依次减小，各频率成分的相位都为0。

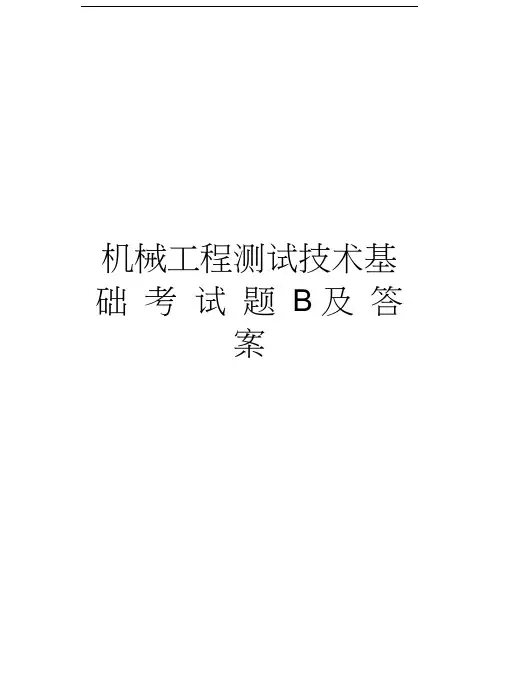

机械工程测试技术基础考试题 B 及答案一、填空题(每题1分，共10分)1. 构成信号x(t)的各频率分量的集合称为________ 。
2. 在时间信号x(t)幅值不变的条件下，若x(t) X(f)，则x(kt)(k>0)。
3. 如果函数与某一连续信号f(t)相乘，则其乘积仅在t=0处得到__________ 其余各点(t 0)之乘积均为零。
4. 在平稳随机过程中，若任一单个样本函数的时间平均统计特征等于该过程的集合平均统计特征，这样的平稳随机过程称为_______ 随机过程。
5. 当测量装置的输入x有一个增量x，引起其输出y发生相应变化y，则该装置的绝对灵敏度为S= ________ 。
6. 两个传递函数各为H i(s)和H2(S)的环节，其串联后所组成的系统的传递函数H(s)为_____ 。
7. 半导体应变片的工作原理是基于半导体材料的______ 效应。
8. 涡流式传感器的变换原理是利用______ 在交流磁场中的涡流效应。
9. 设两光栅刻线间的夹角为，栅距均为W，则二者所生成之英尔条纹间的距离B H_= __ 。
10. 信号的时域描述是信号时间历程的直接记录，频域描述则反映了信号的_______ 。
二、单项选择题(在下列每小题四个备选答案中选出一个正确答案，并将其字母标号填入题干的括号内。
每小题1分，共20分)1. 二阶装置的动态特性参数是它的()A. 时间常数B.传递函数H(s)C. 固有频率°和阻尼比D.功率谱2. 差动变压器式电感传感器是把被测位移量转换成（）的变化装置，通过这 一转换从而获得相应的电压输出。
A.线圈自感 B.线圈互感 C 丄C 调谐振荡D.RC 调谐振荡3. 智能传感器具有辨认、识别与判断的功能，它是由（ ）而成。
A.智能型材料研制 B.传感器与记忆合金组装D. 传感器与计算机组合）B. 下截止频率越低 D.下截止频率越咼T s 米样后，其频谱将具有（ ）特征。

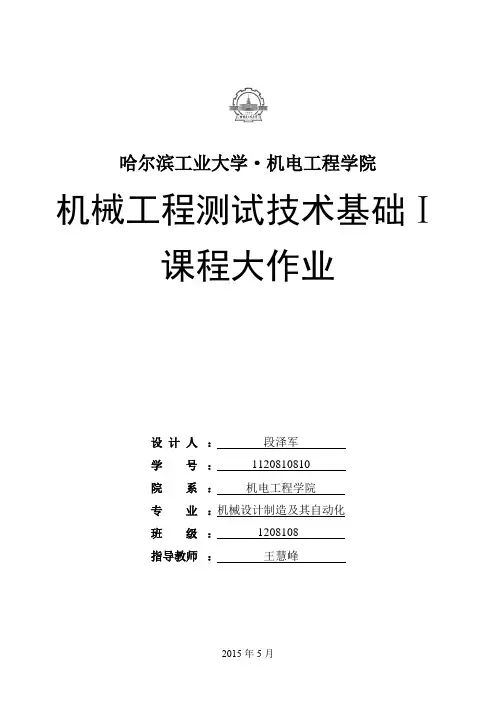

哈尔滨工业大学•机电工程学院机械工程测试技术基础I课程大作业设计人：段泽军学号: 1120810810院系: 机电工程学院专业:机械设计制造及其自动化班级: 1208108 ________2015年5月指导教师: 工慧蚯目录目录 ....................................................... I I题目一：信号的分析与系统特性 (1)机械工程测试技术基础课程大作业任务书 (1)一,方波信号的数学表达式 (2)1, 方波信号的时域表达式 (2)2, 时域信号的傅里叶变换 (2)二，频率成分分布情况 (3)三，系统分析 (3)1, 一阶系统 (3)2, 二阶系统 (3)四，系统响应分析 (6)1，一阶系统响应 (6)2,二阶系统响应 (6)题目二：传感器综合运用 (8)机械工程测试技术基础课程大作业任务书 (8)一，基本原理 (9)1, 变面积式电容传感器 (9)2, 变极距式电容传感器 (10)3, 所示为变介电常数式电容传感器 (10)二，电容传感器的设计 (11)三，测量电路 (11)四，测量方案简图 (12)2015年5月题目一信号的分析与系统特性段泽军题目一：信号的分析与系统特性机械工程测试技术基础课程大作业任务书题目要求：写出所给信号的数学表达通式，其信号的幅频谱图(单•边谱和双边谱)和相频谱图，若将此信号输入给特性为传递函数为H(s)的系统，讨论系统参数的取值，使得输出信号的失真小。
1, 利用第1章所学知识，求解信号的幅频谱和相频谱，并画图表示；2, 分析其频率成分分布情况；3, 利用第2章所学内容，画出表中所给出的系统H(s)的伯徳图；4, 对比2、3图分析将2所分析的信号作为输入x(t),输入给3所分析的系统H(s),求解其输出y(t)的表达式，并且讨论信号的失真情况(幅值失真与相位失真)若想减小失真，应如何调整系统H(s)的参数。
金属材料的强韧化原理和方法摘要：本文系统地论述了金属材料的强韧化原理和方法，以便指导实际生产中的加工。
关键词：金属材料强韧化介绍：强度是指金属材料在静载荷作用下，抵抗变形和断裂的能力；韧性是指金属材料在断裂前吸收的断裂变形功和断裂功的能力。
一、金属材料的强化从金属材料的强化途径来看，金属材料的强化方法主要有两大类：一是提高合金的原子间结合力，提高其理论强度，并制得无缺陷的完整晶体，如晶须。
已知铁的晶须的强度接近理论值，可以认为这是因为晶须中没有位错，或者只包含少量在形变过程中不能增殖的位错。
这种强化方法只有在几种特殊的金属中才得到应用。
另一强化途径是向晶体内引入大量晶体缺陷，如位错、点缺陷、异类原子、晶界等，这些缺陷阻碍位错运动，也会明显地提高金属强度。
事实证明，这是提高金属强度最有效的途径。
对工程材料来说，一般是通过综合的强化效应以达到较好的综合性能。
具体方法有固溶强化、形变强化、沉淀强化和弥散强化、细化晶粒强化、择优取向强化、复相强化、纤维强化和相变强化等,这些方法往往是共存的。
下面简要的予以介绍：1、结晶强化结晶强化就是通过控制结晶条件，在凝固结晶以后获得良好的宏观组织和显微组织，从而提高金属材料的性能。
它包括：（1）细化晶粒。
细化晶粒可以使金属组织中包含较多的晶界，由于晶界具有阻碍滑移变形作用，因而可使金属材料得到强化。
同时也改善了韧性，这是其它强化机制不可能做到的。
（2）提纯强化。
在浇注过程中，把液态金属充分地提纯，尽量减少夹杂物，能显著提高固态金属的性能。
夹杂物对金属材料的性能有很大的影响。
采用真空冶炼等方法，可以获得高纯度的金属材料。
2、形变强化也叫加工硬化，金属材料经冷加工塑性变形可以提高其强度。
这是由于材料在塑性变形后位错运动的阻力增加所致。
如铜合金。
3、固溶强化通过合金化(加入合金元素)组成固溶体，使得融入固溶体中的原子造成晶格畸变，晶格畸变增大了位错运动的阻力，使塑性变形更加困难，从而使合金固溶体的强度与硬度增加的现象。
机械设计大作业二-设计螺旋起重器（千斤顶）机械设计大作业报告二：设计螺旋起重器（千斤顶）一、设计题目：螺旋起重器（千斤顶）的设计二、设计背景与目的在工程领域，起重器是必不可少的设备之一，用于进行物体的提升、降落和搬运。
螺旋起重器作为一种常见的起重器，具有结构简单、操作方便、稳定性好等优点。
本次设计的目的是设计一款结构合理、性能稳定的螺旋起重器（千斤顶），以满足实际工程应用的需求。
三、设计要求与参数1.设计要求（1）最大起重量：1000kg（2）最大起重高度：100mm（3）螺旋直径：16mm（4）螺旋长度：根据实际需要确定（5）设备应具有足够的强度和稳定性，能够承受较大的载荷和冲击。
2.设计参数（1）材料选择：优质碳素结构钢（如Q235）（2）驱动方式：手动操作（3）传动方式：螺旋传动（4）结构形式：采用紧凑型设计，便于携带和使用。
四、设计步骤与方案1.确定总体方案根据设计要求和参数，确定螺旋起重器的总体方案。
主要包括传动方式、结构形式、操作方式等。
考虑到手动操作的特点，设计时应注重设备的便携性和易用性。
2.结构设计根据总体方案，进行结构设计。
主要包括螺旋部分的长度、直径和材质选择，以及支撑部分的材料和结构形式等。
在设计过程中，应考虑到设备的强度、刚度和稳定性要求。
3.传动系统设计根据总体方案和结构设计，进行传动系统的设计。
主要包括传动轴的直径、长度和材质选择，以及齿轮或蜗轮蜗杆等传动元件的选择和设计。
在设计过程中，应考虑到传动效率、平稳性和使用寿命等因素。
4.操作系统设计根据总体方案和结构设计，进行操作系统的设计。
主要包括操作手柄的形状、长度和材质选择，以及操作机构的运动方式和结构设计等。
在设计过程中，应考虑到操作简便、省力和安全等因素。
5.校核与分析对所设计的螺旋起重器进行校核与分析，主要包括强度校核、刚度校核和稳定性分析等。
确保设备能够满足实际工程应用的要求，具有较高的安全性和可靠性。
6.图纸绘制与说明根据所设计的螺旋起重器，绘制相关图纸，包括总装图、部件图和零件图等。
一、选择题1、差动式变极距式电容传感器的灵敏度是变极距式传感器的___A___倍.A、2B、3C、4D、52、信号有多种类型，从分析域上看，经典的分析方法有___D___ 和 __D____。
A、时域法，相频法B、时域法，幅频法C、相频法，幅频法D、时域法，频域法3、压电式传感器的转换原理是利用晶体材料的___B___。
A、电阻应变效应B、压电效应C、电磁感应D、霍尔效应4、传感器的静态特性中，输出量的变化量与引起此变化的输入量的变化量之比称为___B___。
A、线性度B、灵敏度C、稳定性D、回程误差6、信息与信号二者间关系是__C____。
A、信息与信号相同B、信息包含信号C、信息在信号之中D、信息与信号无关7、当两信号的互相关函数在t0有峰值，表明其中一个信号和另一个信号时移t0时，相关程度__B____。
A、最低B、最高C、适中D、一般8、传感器的灵敏度越高，意味着传感器所能感知的___A__越小。
A、被测量B、输出量C、频率特性D、显示值9、测试工作的任务主要是要从复杂的信号中提取( )A、干扰噪声信号B、正弦信号C、有用信号D、频域信号10、时域信号的时移，则频谱变化为（）A、扩展B、压缩C、不变D、相移11、记录磁带快录慢放，放演信号的频谱带宽( )A、变窄，幅值压低B、扩展，幅值压低C、扩展，幅值增高D、变窄，幅值增高12、用二阶系统作测量装置时，为获得较宽的工作频率范围，则系统的阻尼比应( )A、愈大愈好B、愈小愈好C、接近1/2D、接近13、对二阶系统输入信号x(t)=A1sinw1t+A2sinw2t,则系统稳态输出方程的通式为( )A、A1sin(w1t+φ1）+A2sin(w2t+φ2）B、A1A2sinw1tsinw2tC、A1＇sinw1t+A2＇sinw2tD、A1＇sin（w1t+φ＇１）+A2＇sin（w2t+φ２＇）15、在测量位移的传感器中，符合非接触测量，而且不受油污等介质影响的是( )A、电容式B、压电式C、电阻式D、电涡流式16、只使在fe1～fe2间频率的信号通过，应采用（）滤波器A、带阻B、带通C、高通D、低通17、在选用振子时，除了使阻尼比接近０.７外，应使被测正弦信号的最高频率fm( )振动子的固有频率fnA、等于B、>2倍C、≤（０.５-０.６）D、<０.1倍18、为使电缆的长度不影响压电式传感器的灵敏度，应选用（）放大器。
哈尔滨工业大学·机电工程学院机械工程测试技术基础Ⅰ课程大作业设计人：段泽军学号：1120810810院系：机电工程学院专业：机械设计制造及其自动化班级：1208108指导教师：王慧峰机械工程测试技术基础Ⅰ·课程大作业——段泽军目录目录 (II)题目一：信号的分析与系统特性 (1)机械工程测试技术基础课程大作业任务书 (1)一，方波信号的数学表达式 (2)1，方波信号的时域表达式 (2)2，时域信号的傅里叶变换 (2)二，频率成分分布情况 (3)三，系统分析 (3)1，一阶系统 (3)2，二阶系统 (3)四，系统响应分析 (5)1，一阶系统响应 (5)2，二阶系统响应 (5)题目二：传感器综合运用 (7)机械工程测试技术基础课程大作业任务书 (7)一，基本原理 (8)1，变面积式电容传感器 (8)2，变极距式电容传感器 (9)3，所示为变介电常数式电容传感器 (9)二，电容传感器的设计 (10)三，测量电路 (10)四，测量方案简图 (11)题目一：信号的分析与系统特性机械工程测试技术基础课程大作业任务书题目要求：写出所给信号的数学表达通式，其信号的幅频谱图（单边谱和双边谱）和相频谱图，若将此信号输入给特性为传递函数为)H的系统，讨论系统参数的取值，使得输出信号的失真小。
(s1，利用第1章所学知识，求解信号的幅频谱和相频谱，并画图表示；2，分析其频率成分分布情况；3，利用第2章所学内容，画出表中所给出的系统)H的伯德图；(s4，对比2、3图分析将2所分析的信号作为输入)(t x，输入给3所分析的系统)H，求解其输(s出)y的表达式，并且讨论信号的失真情况（幅值失真与相位失真）若想减小失真，应如何调(t整系统)H的参数。
,(s信号与系统参数：一，方波信号的数学表达式1，方波信号的时域表达式{x (t )=x (t +nT 0) x (t )={A 0<t <T 02−A −T 02<t <0 2，时域信号的傅里叶变换常值分量a 0=2T 0∫x(t)dt T 02−T 02=0 余弦分量的幅值a n =20∫x (t )cos nω0t dt T 02−T 02=0 正弦分量的幅值b n =2T 0∫x (t )sin nω0t dt T 02−T 02=2A T 0(∫sin nω0t dt T 020+∫−sin nω0t dt 0−T 02) =4A 0(10−cos nπ0)={ 4A πn n 为奇数0 n 为偶数则方波信号可分解为：x (t )=4A (sin ω0t +1sin 3ω0t +1sin 5ω0t +⋯) 则可绘制频谱图如下图1.1 单边幅频谱图4A π图1.2 双边幅频谱图由服饰展开形式可知，各成分初相位均为0，故绘制相频谱图如下图1.3 方波的相频谱图二，频率成分分布情况有信号的傅里叶级数形式及其频谱图可以看出，方波是由一系列正弦波叠加而成的。
