国际法兰标准我国法兰标准发布日期：[07-09-25 10:18:59] 点击次数：[ ]法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。
2 、国际上管法兰标准的几个体系1 ）欧洲法兰体系：德国 DIN （包括苏联）a 、公称压力： 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0,6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpab 、公算通径： 15~600mmc 、法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖d 、法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面e 、苏联于 1980 年发布的 OCT 管法兰同录标准与德国DIN 标准相似，不再追述2 ）美洲法兰体系：美国 ANSI B16.5 《钢制管法兰及法兰管件》a 、公称压力： 150psi （ 2.0Mpa ）， 300psi（ 5.0Mpa ）， 400psi （ 6.8Mpa ）， 600psi（ 10.0Mpa ）， 900psi （ 15.0Mpa ）， 1500psi （ 25.0Mpa ）， 2500psi （ 42.0Mpa ），b 、公算通径： 6~4000mmc 、法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖d 、法兰密封面：凹面、凹凸面、榫槽面、金属环连接面3 ）日本 JIS 管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。
3 、我国钢制管法兰国家标准体系 GB1 ）公称压力： 0.25Mpa~42.0Mpaa 、系列 1 ： PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 （主系列）b 、系列 2 ： PN0.25, PN0.6, PN2.5, PN4.0其中 PN0.25 ， PN0.6 ， PN1.0 ， PN1.6 ， PN2.5 ，PN4.0 共 6 个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。

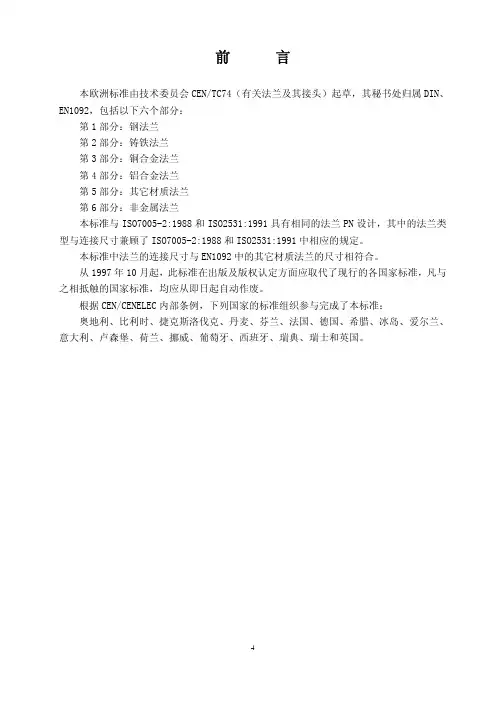

前 言本欧洲标准由技术委员会CEN/TC74（有关法兰及其接头）起草，其秘书处归属DIN、EN1092，包括以下六个部分：第1部分：钢法兰第2部分：铸铁法兰第3部分：铜合金法兰第4部分：铝合金法兰第5部分：其它材质法兰第6部分：非金属法兰本标准与ISO7005-2:1988和ISO2531:1991具有相同的法兰PN设计，其中的法兰类型与连接尺寸兼顾了ISO7005-2:1988和ISO2531:1991中相应的规定。
本标准中法兰的连接尺寸与EN1092中的其它材质法兰的尺寸相符合。
从1997年10月起，此标准在出版及版权认定方面应取代了现行的各国家标准，凡与之相抵触的国家标准，均应从即日起自动作废。
根据CEN/CENELEC内部条例，下列国家的标准组织参与完成了本标准：奥地利、比利时、捷克斯洛伐克、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士和英国。
概述此产品是长期或暂时用于输送人类饮用水且不影响水质的铸造产品，同时也要符合EC条例和EFTA条款中有关水质的规定。
1 范围本标准适用于球墨铸铁、灰铸铁及可锻铸铁铸成的法兰，规格为DN10-4000，公称压力为PN2.5-63（见4.1和4.2）。
本标准适用于各种法兰的类型及其端面、尺寸、公差、螺栓尺寸、连接端面的打磨程度、标识、试验、质量保证、材料以及与之相关的压力/温度（p/T）等级。
2引用标准本标准由一些已过时的或未过时的标准，以及其它一些出版物的标准合并而成，这些参考标准都在本文恰当的地方得以引用，下面列出了出版物的目录，对于过时的参考标准，当它们有补充或修订的内容时，我们也列出了这些内容，对于未过时的参考标准，我们以它们的最新版本为准。

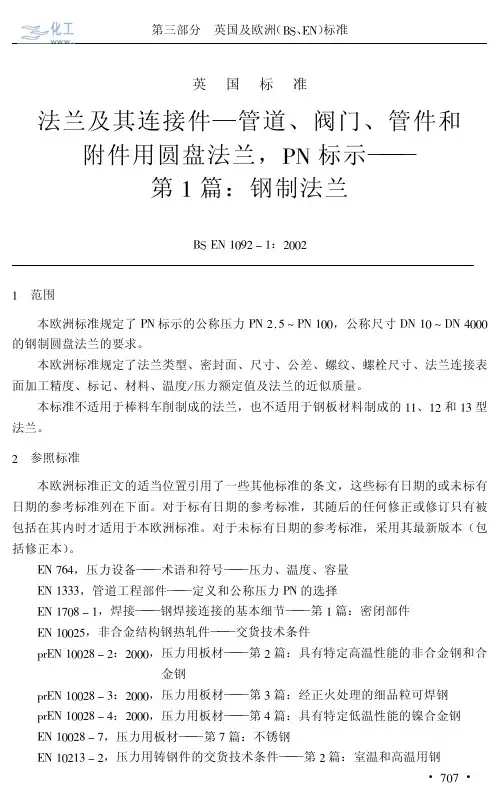

EN545 输水管线用球墨铸铁管、管件、附件及其接头的要求和试验方法prEN1092-1:1994 法兰及其接头—铸管、阀门、管件及附件用圆形法兰、PN设计 第1部分：钢制法兰EN1333：1996 管线部分的PN定义及选择ENISO6708：1995 管线部分的PN的定义及选择ENISO9002:1994 生产、安装及服务的质量保证体系ISO185：1988 灰铸铁的分类ISO468：1982 表面粗糙度的特点、重要性及技术要求总则ISO887：1983 公制螺栓、螺丝和螺母用普通垫圈平面图ISO2531：1991 水及煤气管道用球墨铸铁管、管件、附件和接头ISO2632-3：1979 粗糙度对比试样ISO5458：1987 技术图纸—几何误差—定位误差ISO5922：1981 可锻铸铁ISO7005-2：1988 铸铁法兰3定义以下定义适用于本标准。

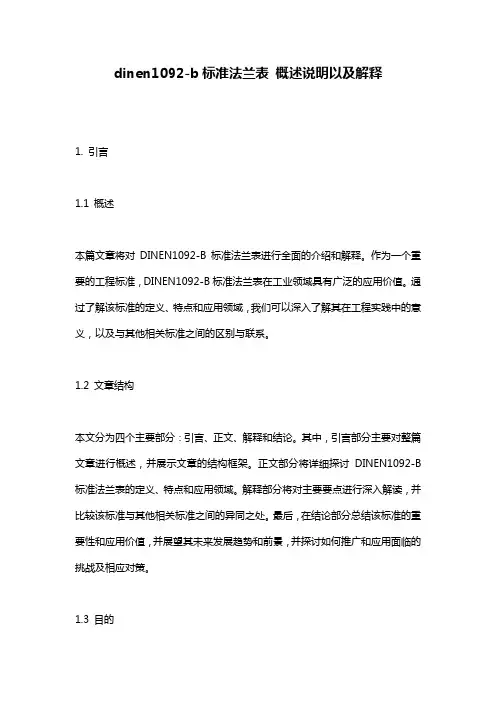

dinen1092-b标准法兰表概述说明以及解释1. 引言1.1 概述本篇文章将对DINEN1092-B标准法兰表进行全面的介绍和解释。
作为一个重要的工程标准，DINEN1092-B标准法兰表在工业领域具有广泛的应用价值。
通过了解该标准的定义、特点和应用领域，我们可以深入了解其在工程实践中的意义，以及与其他相关标准之间的区别与联系。
1.2 文章结构本文分为四个主要部分：引言、正文、解释和结论。
其中，引言部分主要对整篇文章进行概述，并展示文章的结构框架。
正文部分将详细探讨DINEN1092-B 标准法兰表的定义、特点和应用领域。
解释部分将对主要要点进行深入解读，并比较该标准与其他相关标准之间的异同之处。
最后，在结论部分总结该标准的重要性和应用价值，并展望其未来发展趋势和前景，并探讨如何推广和应用面临的挑战及相应对策。
1.3 目的本文旨在全面介绍DINEN1092-B标准法兰表，使读者能够清楚了解该标准的定义、特点和应用领域。
通过对其主要要点的解释，读者可以更深入地理解和运用该标准，并且能够明确该标准与其他相关标准的异同之处。
最后，我们将总结该标准的重要性和应用价值，并展望其未来的发展趋势和前景，同时讨论如何进一步推广和应用面临的挑战及相应对策。
2. 正文：2.1 DINEN1092-B标准法兰表的定义DINEN1092-B标准法兰表是指符合德国工业标准化协会（DIN）制定的EN1092-1标准中所规定的B系列法兰尺寸和要求的产品。
该标准适用于液体和气体介质的管道连接，广泛应用于工业领域。
根据DINEN1092-B标准，法兰尺寸分为不同级别，包括PN6、PN10、PN16、PN25、PN40和PN64等，其承受的工作压力和温度范围也有相应规定。
此外，该标准还规定了法兰材料和密封圈材料的选用要求。
2.2 DINEN1092-B标准法兰表的特点DINEN1092-B标准法兰表具有以下特点：首先，其尺寸严格按照标准规定执行，确保了不同供应商之间的互换性。

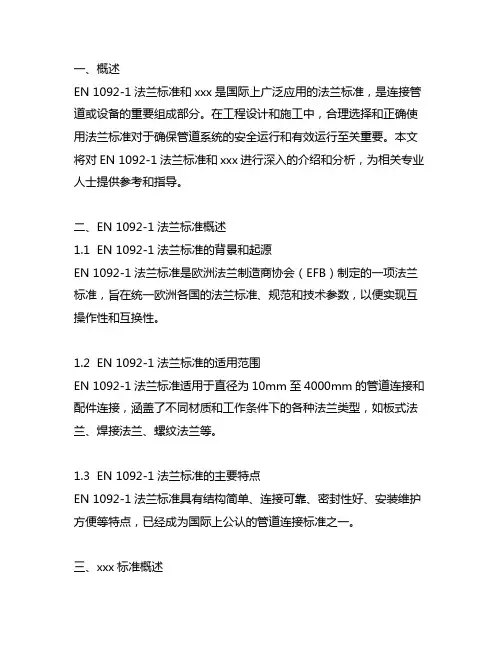

一、概述EN 1092-1法兰标准和xxx是国际上广泛应用的法兰标准，是连接管道或设备的重要组成部分。
在工程设计和施工中，合理选择和正确使用法兰标准对于确保管道系统的安全运行和有效运行至关重要。
本文将对EN 1092-1法兰标准和xxx进行深入的介绍和分析，为相关专业人士提供参考和指导。
二、EN 1092-1法兰标准概述1.1 EN 1092-1法兰标准的背景和起源EN 1092-1法兰标准是欧洲法兰制造商协会（EFB）制定的一项法兰标准，旨在统一欧洲各国的法兰标准、规范和技术参数，以便实现互操作性和互换性。
1.2 EN 1092-1法兰标准的适用范围EN 1092-1法兰标准适用于直径为10mm至4000mm的管道连接和配件连接，涵盖了不同材质和工作条件下的各种法兰类型，如板式法兰、焊接法兰、螺纹法兰等。
1.3 EN 1092-1法兰标准的主要特点EN 1092-1法兰标准具有结构简单、连接可靠、密封性好、安装维护方便等特点，已经成为国际上公认的管道连接标准之一。
三、xxx标准概述2.1 xxx的起源和发展xxx标准最早起源于美国，后经过一系列修改和完善，形成了目前的国际通用的管道连接标准。
2.2 xxx标准的适用范围xxx标准适用于管道连接和配件连接，包括不同材质和工作条件下的各种法兰类型，与EN 1092-1法兰标准具有一定的重合部分。
2.3 xxx标准的主要特点xxx标准具有标准统一、结构合理、连接网密集、使用灵活等特点，已经在全球范围内得到广泛应用。
四、EN 1092-1法兰标准和xxx的比较分析3.1 适用范围比较EN 1092-1法兰标准适用范围广泛，涵盖了直径10mm至4000mm 的管道连接和配件连接；xxx标准也具有较广的适用范围，但与EN 1092-1标准相比，在特定工况下的适用范围略有差异。
3.2 结构特点比较EN 1092-1法兰标准和xxx标准在结构特点上均具有简单、可靠、密封好的特点，但在具体的法兰类型和连接形式上存在一定的差异。
管道附近的选用氧气管道上的法兰用垫片，应按国家有关的现行标准选用；管道法兰的垫片应按下表选用：氧气管道上法兰用垫片国际上管法兰标准主要有两个体系，一个是以欧盟EN为代表的欧洲管法兰标准体系（公称压力采用PN表示）；另一个是以美国ASME为代表的美洲管法兰标准体系（公称压力采用class表示）。
欧洲管法兰标准体系与美洲管法兰标准体系是两个不同且不能互换的管法兰标准体系，此外，还有日本JIS管法兰（公称压力采用K表示）标准体系，但在我国石油化工装置中不多用，或仅用于公用管道工程。
EN1092-1（PN标识）包含了公称压力为、PN6、PN10、PN16、PN25、PN40和PN100共七档，公称尺寸为DN10～DN4000。
法兰的结构型式有板式平焊、对焊环松套、平焊环松套、翻边松套、带劲对焊、整体、螺纹和法兰盖共八种。
密封型式有全平面、突面、凹面/凸面、榫面/槽面和O形圈槽。
与英制管系列钢管配合使用。
美国ASME 《管法兰和法兰管件》是一套完整的、系统的、使用广泛的管法兰标准。
其公称压力为class150、class300、class400、class600、class1500和class2500共七档，公称尺寸为DN15～DN600，法兰结构型式有带劲平焊、承插焊、螺纹连接、对焊环松套、带劲对焊和法兰盖，密封面型式有突面、全平面、凹面/凸面（分大、小两种）、榫面/槽面（分大、小两种）以及金属环连接面。
ASME 中除螺栓尺寸和螺栓孔尺寸以外，采用了米制单位，英制单位尺寸列在附录中。
ASME 对材料分组和相应的压力-温度额定值作了较大的调整，增加了许多新材料。
ASME 《大直径钢法兰》适用于公称尺寸大于DN600的法兰，内容包含A、B两个尺寸系列，A系列为通用的大直径钢法兰（原MSS SP44），B系列为用于石油工业的紧凑型钢法兰（原API605）。
欧洲体系法兰标准和美洲体系法兰标准都是以英制管为对象，但公称压力等级不同，相互交叉也有重复，连接尺寸完全不同，因此，无法互配。
法兰、垫片标准法兰和垫片是用于管道连接的重要组件，它们有各种标准，以确保管道系统的互操作性和安全性。
以下是一些常见的法兰和垫片标准：法兰标准：1.ANSI B16.5：美国国家标准协会（ANSI）发布的《ANSI B16.5钢制管道法兰和法兰配件》标准，规定了钢制法兰的尺寸、材料和螺孔布局等。
2.EN 1092：欧洲标准（EN）的一部分，EN 1092 包括了钢制法兰的尺寸和分类，适用于欧洲国家的管道系统。
3.JIS B2220：日本工业标准（JIS）B2220 标准规定了钢制法兰的尺寸和规格，适用于日本的管道系统。
4.DIN 2501：德国工业标准（DIN）2501 标准包括了钢制法兰的尺寸和分类，适用于德国和欧洲国家的管道系统。
5.ASME B16.47：美国机械工程师协会（ASME）发布的《ASMEB16.47 大径钢制法兰》标准，适用于大直径管道系统的法兰。
垫片标准：1.ASME B16.21：ASME发布的《ASME B16.21 垫片标准》规定了各种形状和材料的垫片的尺寸、分类和要求，适用于法兰之间的密封。
2.EN 1514：EN 1514 包括了法兰用垫片的标准，用于欧洲国家的管道系统。
3.JIS B2401：JIS B2401 标准规定了日本的垫片标准，适用于日本的法兰和管道系统。
4.DIN 2690：DIN 2690 标准包括了垫片的尺寸和要求，适用于德国和欧洲国家的管道系统。
这些标准为法兰和垫片提供了一致性的尺寸和规格，以确保不同制造商生产的法兰和垫片可以互换使用，并在管道系统中提供可靠的密封性能。
在选择法兰和垫片时，必须根据管道系统的要求和所在地区的法规来确定适用的标准。
此外，确保法兰和垫片的材料符合管道介质和工作条件的要求也是至关重要的。

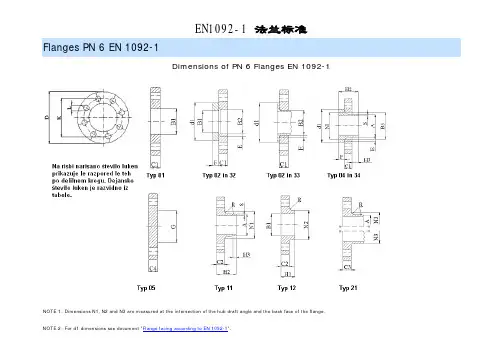

EN1092-1 法兰标准Flanges PN 6 EN 1092-1Dimensions of PN 6 Flanges EN 1092-1NOTE 1: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange. NOTE 2: For d1 dimensions see document "Flange facing according to EN 1092-1".Dimensions in mm* Above DN 600 dimension C1 is to be specified by the purchaser.** For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter.NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser.Flanges PN 10 EN 1092-1Dimensions of PN 10 Flanges EN 1092-1NOTE 1: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange. NOTE 2: For d1 dimensions see document "Flange facing according to EN 1092-1".Dimensions in mm* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter,NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser.Flanges PN 16 EN 1092-1Dimensions of PN 16 Flanges EN 1092-1NOTE 1: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.NOTE 2: For d1 dimensions see document "Flange facing according to EN 1092-1".Dimensions in mm* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter,** 8 holes is preferred however 4 holes may be supplied upon special request by the purchaser.NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser.Flanges PN 25 EN 1092-1Dimensions of PN 25 Flanges EN 1092-1NOTE 1: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.NOTE 2: For d1 dimensions see document "Flange facing according to EN 1092-1".Dimensions in mm* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter.NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser.Flanges PN 40 EN 1092-1Dimensions of PN 40 Flanges EN 1092-1NOTE 1: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.NOTE 2: For d1 dimensions see document "Flange facing according to EN 1092-1".Dimensions in mm* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter,NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser.Flanges PN 63 EN 1092-1Dimensions of PN 63 Flanges EN 1092-1NOTE: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.Dimensions in mm* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter.NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser.Flanges PN 100 EN1092-1Dimensions of PN 100 Flanges EN 1092-1NOTE: Dimensions N1, N2 and N3 are measured at the intersection of the hub draft angle and the back face of the flange.Dimensions in mm* For flanges type 21 the outside hub diameter approximately corresponds to the outside pipe diameter,NOTE: The p/t ratings from EN 1092-1 apply only for flange types 05, 11, 12, 13 and 21 having nominal sizes up to and including DN 600. The p/t rating of all other flanges shall be agreed between the manufacturer and the purchaser.FLANGES according to EN 1092-1Flange facing dimensions according to EN 1092-1 standardType A flat faceType Braised faceType Ctongue faceType Dgroove faceType E spigot Type FreccesType GO ring recessType HO ring groove* For PN 160 flnages form can be only B2, C and D。

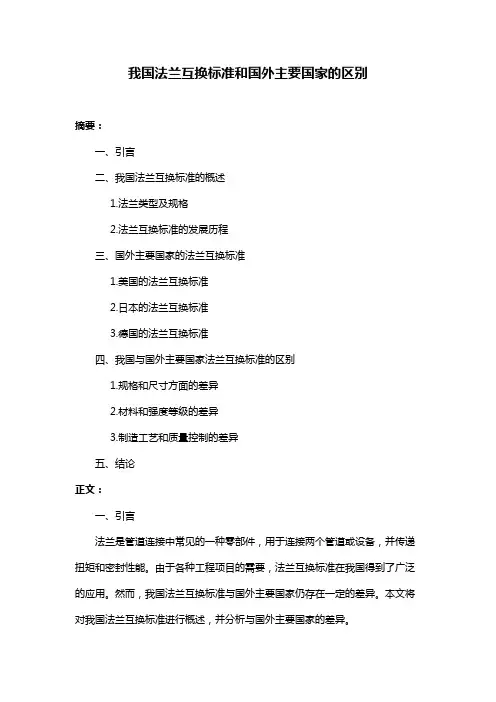

我国法兰互换标准和国外主要国家的区别摘要：一、引言二、我国法兰互换标准的概述1.法兰类型及规格2.法兰互换标准的发展历程三、国外主要国家的法兰互换标准1.美国的法兰互换标准2.日本的法兰互换标准3.德国的法兰互换标准四、我国与国外主要国家法兰互换标准的区别1.规格和尺寸方面的差异2.材料和强度等级的差异3.制造工艺和质量控制的差异五、结论正文：一、引言法兰是管道连接中常见的一种零部件，用于连接两个管道或设备，并传递扭矩和密封性能。
由于各种工程项目的需要，法兰互换标准在我国得到了广泛的应用。
然而，我国法兰互换标准与国外主要国家仍存在一定的差异。
本文将对我国法兰互换标准进行概述，并分析与国外主要国家的差异。
二、我国法兰互换标准的概述1.法兰类型及规格我国法兰类型主要有平焊法兰、对焊法兰、承插焊法兰、松套法兰等。
规格方面，我国采用公称压力PN 作为法兰的主要参数，同时还有法兰的尺寸和厚度等要求。
2.法兰互换标准的发展历程我国法兰互换标准经历了从无到有、从借鉴到自主研发的过程。
早期，我国法兰标准主要参考苏联和东欧国家的标准。
随着我国工业的发展，逐渐形成了具有我国特色的标准体系。
目前，我国法兰互换标准已经形成了较为完善的体系，为我国工程项目的顺利进行提供了保障。
三、国外主要国家的法兰互换标准1.美国的法兰互换标准美国法兰标准主要有ASME B16 系列标准，包括B16.5（法兰和法兰盖）、B16.47（对焊法兰）、B16.39（承插焊法兰）等。
美国法兰采用公称压力Class 作为主要参数，规格和尺寸方面与我国有一定的差异。
2.日本的法兰互换标准日本法兰标准主要有JIS B2220 系列标准，包括B2220（法兰和法兰盖）、B2219（对焊法兰）、B2221（承插焊法兰）等。
日本法兰采用公称压力PN 作为主要参数，规格和尺寸方面与我国有一定的差异。
3.德国的法兰互换标准德国法兰标准主要有DIN EN 1092 系列标准，包括EN 1092-1（法兰和法兰盖）、EN 1092-2（对焊法兰）、EN 1092-3（承插焊法兰）等。
