SCR排气处理系统简介
实现国四排放主流技术路线 SCR系统简介国IV排放标准是国家第四阶段机动车污染物排放标准，汽车排放污染物主要有HC（碳氢化合物）、NOx（氮氧合物）、CO（一氧化碳）、PM（微粒）等，通过更好的催化转化器的活性层、二次空气喷射以及带有冷却装置的排气再循环系统等技术的应用，控制和减少汽车排放污染物到规定数值以下的标准。
国内的汽车排放标准主要是参考欧洲的标准。
国III，国IV排放标准污染物排放限值上与欧III、欧IV标准完全相同，从上面的表格中我们可以看到，国四标准比国三对NOX和PM要求更为严格。
国四排放标准技术路线在国四时代也有两种主要的升级方案，一类是通过使用选择性催化还原(SCR)技术，利用尿素溶液对尾气中的氮氧化物进行处理；还有一类是通过微粒捕集器（DPF）或微粒催化转换器（DOC），针对燃烧产生的微粒进行处理的EGR(废气再循环)技术。
EGR和SCR两种技术路线在欧美等国家都有被采用，它们都能够实现欧IV以及欧V 的排放标准，那他们到底有什么区别呢？小编在这里做个简单的介绍。
1.原理不同先给大家简单介绍一下两者的原理吧。
由于NOX和PM是可以产生互逆反应，在一定的条件下可以相互转换，EGR和SCR两者之间也可以从它们处理这两种物质的方法上看出区别来。
图为EGR+DPF系统图EGR的工作原理是少部分废气经EGR阀进入进气系统，将一部分排气循进气管与新鲜空气混合后进入汽缸燃烧，废气中的CO2可以增加混合气的热容量，降低燃烧时的最高温度，抑制NOx的生成，从而降低了废气中的NOx的含量，同时，对于产生的PM （固体微粒）则通过DPF（微粒捕集器）或DOC等后处理方法过滤掉。
图为SCR系统图SCR相比EGR采用废气减少NOX产生的环境，SCR则更多的把功夫做在后头。
首先通过调整喷射软件及其它措施，在发动机汽缸内让其充分燃烧，使本机PM排放达到国四。
对于产生的NOx，在车辆的排气系统中加上一套电控尿素喷射系统，通过“选择性催化还原”过程，将废气中的NOx转化成氮气和水排出车外。
汽油发动机尾气排放超标分析与治理措施
汽油发动机尾气排放超标分析与治理措施发布时间：2021-05-10T07:00:32.456Z 来源：《中国科技人才》2021年第7期作者：孙子尧[导读] 汽车尾气包括二氧化碳、水蒸气、一氧化碳、氮氧化合物NOx.碳氢化合物CH、颗粒排放物PM等。
其中完全燃烧产生的二氧化碳和水蒸气对大气无害，其余物质均有害。
黑龙江技师学院 158100摘要：采用汽车使用维修实践与理论结合的方法，用理论做指导，用测试仪器检测，结合检测数据，提出改善和治理汽车尾气超标的措施。
关键词：汽油发动机；尾气排放；超标治理一、汽油发动机尾气生成的机理分析（一）汽车尾气种类汽车尾气包括二氧化碳、水蒸气、一氧化碳、氮氧化合物NOx.碳氢化合物CH、颗粒排放物PM等。
其中完全燃烧产生的二氧化碳和水蒸气对大气无害，其余物质均有害。
（二）有害成分的生成机理汽油发动机各种有害成分的生成各有特点。
1、COCO是碳不完全燃烧的产物。
当过量空气系数＜1时，因缺氧使汽油中的碳不能完全氧化成二氧化碳，高温下二氧化碳因热离解反应再转化成一氧化碳。
2、HCHC也是一种不完全燃烧产物。
高温燃气遇到300℃左右的汽缸壁，产生壁面淬熄效应，使部分汽油未燃烧或未完全燃烧，即排出气缸。
特别是混合气质量不佳的发动机，更易使碳氢化合物排放超标。
燃油系统泄露、发动机曲轴箱中的机油蒸汽外泄，也都属碳氢化合物排放。
汽油品质不好，如馏分较重会造成汽油挥发性变差，使进入发动机燃烧室的燃油与空气不能充分混合，不易燃烧完全，也是HC生成的原因。
3、NOx高温、富氧是NOx生成的必要条件。
NOx的主要成分是NO和NO2，NO排出燃烧室后，与空气中O2再次发生氧化反应，生成NO2。
NO2和HC相遇后，发生化学反应形成光化学烟雾，对人体健康影响较大。
4、颗粒排放物不佳的汽油质量，因不易汽化燃烧不完全容易产生碳微粒排放物；含铅汽油产生铅微粒排放物；进入燃烧室的润滑油因燃烧不完全，产生的碳微粒排放物。
尾气后处理简介介绍
加强国际合作与交流
提升公众环保意识
积极参与国际尾气后处理技术交流与合作 ，引进先进技术，拓宽技术发展视野。
加强环保宣传教育，提高公众环保意识， 形成全社会共同关注尾气排放、支持尾气 后处理技术发展的良好氛围。
THANKS FOR WATCHING
感谢您的观看
02
尾气后处理的主要技术
尾气后处理的主要技术
• 尾气后处理是指对发动机排放出的废气进行一系列的处理，以 降低其中的污染物排放，减少对环境的危害。在现代汽车工业 中，尾气后处理已经成为一项重要的技术手段。
03
尾气后处理系统的组成 和工作流程
尾气后处理系统的关键组件
催化转化器
催化转化器是尾气后处理系统的 核心部件，通过催化剂的作用， 将尾气中的有害物质转化为无害 物质。它可以降低尾气中的一氧 化碳、氮氧化物和挥发性有机物 等污染物的排放。
02 03
健康问题
废气中的有害物质对人类健康构成威胁，如颗粒物、氮氧化物等可导致 呼吸道疾病、心血管疾病等，因此尾气后处理对ห้องสมุดไป่ตู้保护人类健康具有重 要意义。
能源利用
高效的尾气后处理技术可以提高发动机的燃烧效率，降低燃油消耗，从 而节约能源。
尾气后处理技术的发展历程
早期技术
早期的尾气后处理技术主要采用机械式方法，如离心分离、滤清等，虽然简单易行，但处 理效果有限。
尾气后处理简介介绍
汇报人： 日期:
contents
目录
• 尾气后处理概述 • 尾气后处理的主要技术 • 尾气后处理系统的组成和工作流程 • 尾气后处理技术的应用与挑战 • 总结与展望
01
尾气后处理概述
尾气后处理的定义和目标
定义
汽油机后处理净化技术
贵金属Pt,Rh,Pd
载体与催化剂
氧化铝
载体
助催化剂 催化剂涂层
4.2.3 催化反应机理
1. 氧化反应：
CO O2 CO2 H 2 O2 H 2O HC O2 CO2 H 2O
2.还原反应：
CO NO CO2 N 2
HC NO CO2 N2
H 2 NO H 2O N 2
催化剂涂覆示 意图
三效催化转化器的基本结构
请看漂亮 动画哦！
4.2.2 催化剂的种类
1. 铑（Rh）： 铑是三效催化剂中控制氮氧化物的主 要成分，这种高活性与其能有效地分解NO分子有关。 在催化转化器中，铑的典型用量是0.18~0.3g。
2. 铂 （Pt）：铂在三效催化剂中的主要作用是转化一 氧化碳和碳氢化合物。铂在三效催化剂中的典型用量 为1.5~2.5g。
概述
三效催化转化器是目前应用最多的废气后处理净化技术
三效催化转化器一般采用蜂 窝结构载体，蜂窝表面有涂层和 活性组分，与废气的接触表面积 大，当发动机的空燃比在理论空 燃比附近时，催化剂可将90%的 碳氢化合物和一氧化碳及70%的 氮氧化物同时净化。对我们的环 境保护起到了关键作用。三效催 化转化器发展最快。
三元催化器将汽车排气系统中的 有害物质碳氢化合物、一氧化碳 和氮氧化物转化为水蒸气、二氧 化碳和氮气。
三元催化器的位置
催化转换器安装在排气歧管之后、排气消声器之前的排气 管中。其作用是利用催化剂（通常是金属铂、钯和铑；稀土材 料。）的作用将排气中的CO、HC和NOx转换为对人体无害的 气体。催化转换器有氧化催化转换器和三元催化转换器。氧化 转换器只将排气中的CO、HC氧化成CO2和H2O，又称为二元 催化转换器，必须提供二次空气作为氧化剂。三元催化转换器 可以同时降低CO、HC和NOx的排放。它可以以排气中的CO和 HC作为还原剂，将NOx还原成氮气（N2）和氧气（O2），而 CO和HC则被氧化为CO2和H2O。当空燃比在理论空燃比 （14.7）附近时，氧化-还原反应达到平衡， CO、HC和NOx 的排放同时达到最低。
车辆尾气污染治理方案
车辆尾气污染治理方案随着城市化进程的进行和汽车工业的迅速发展，车辆尾气污染已经成为城市环境污染的主要来源。
尾气污染在空气中会形成细小颗粒，对人体健康造成极大威胁。
因此，我们应该采取措施来减少车辆尾气污染的排放。
下面是一些车辆尾气污染治理方案。
1. 加强对车辆排放的监管政府可以通过建立尾气检测站、加强对车辆排放的检测等方式，对车辆排放进行监管。
这种方式可以有效地监测车辆尾气的排放情况，发现不合格车辆并罚款或者限制其上路行驶，从而减少车辆尾气排放对环境的影响。
2. 推广新能源汽车新能源汽车是没有尾气排放的，可以有效地减少车辆对环境的污染。
政府可以通过制定相关政策，鼓励企业生产新能源汽车，并给予一定的税收优惠，从而推广新能源汽车的使用。
此外，政府还可以建设一定数量的新能源汽车充电站，便于市民购买和使用新能源汽车。
3. 提高燃油质量标准政府可以制定更加严格的燃油质量标准，对于不符合标准的燃油进行取缔，鼓励石油生产企业生产更环保的燃油产品。
这样可以有效地减少车辆尾气的排放量。
4. 使用尾气净化设备尾气净化设备是一种可以减少车辆尾气排放的装置。
这种设备可以在车辆尾部安装，在车辆运行时对尾气进行净化处理，从而减少尾气的排放。
政府可以通过政策支持，鼓励车主安装尾气净化设备，将其纳入环保补贴范围之内，从而促进尾气净化设备的推广和应用。
5. 促进公共交通的发展公共交通是一种可以有效减少车辆尾气排放的交通方式。
政府可以通过加大对公共交通的投入力度，建设更多的公共交通线路以及提高公共交通的服务质量，从而吸引更多的市民乘坐公共交通工具，减少个人汽车的使用，从而减少车辆尾气的排放。
结语车辆尾气排放对环境和人体健康有着很大的危害，需要我们采取多种有效措施来减少其排放。
以上提到的几种车辆尾气污染治理方案，有的需要政府的支持，有的需要市民的参与，我们应该共同行动，为创造更健康的城市环境而努力。
发动机排气处理与废气净化技术
发动机排气处理与废气净化技术1. 前言随着全球工业化和交通运输的快速发展，发动机排放的废气对环境造成了严重的污染。
为了减少这些有害物质对环境的影响，发动机排气处理和废气净化技术应运而生。
本文将详细介绍发动机排气处理与废气净化的相关技术，以期为发动机排放控制提供参考。
2. 发动机排气处理技术2.1 废气再循环（EGR）系统废气再循环（EGR）系统是一种减少氮氧化物（NOx）排放的技术。
该系统将部分废气从排气管道引入到进气管道，与新鲜空气混合后进入燃烧室。
通过降低燃烧室中的氧气浓度，减少燃烧过程中的NOx生成。
2.2 催化转化器催化转化器是一种通过催化剂将有害物质转化为无害物质的技术。
三元催化转化器（TWC）是应用最广泛的一种，它可以将CO、HC和NOx转化为CO2、H2O和N2。
2.3 柴油颗粒过滤器（DPF）柴油颗粒过滤器（DPF）是一种用于减少柴油发动机颗粒物排放的技术。
DPF通过拦截和燃烧颗粒物来净化排气。
3. 废气净化技术3.1 吸收法吸收法是一种利用液体吸收剂吸收废气中有害物质的方法。
常见的吸收法有湿式脱硫、湿式脱氮和活性炭吸附等。
3.2 吸附法吸附法是利用固体吸附剂吸附废气中的有害物质。
活性炭吸附是最常见的吸附法之一，可以有效去除废气中的有机物和异味。
3.3 冷凝法冷凝法是通过冷却废气使其中的有害物质凝结，然后分离出来。
这种方法适用于去除废气中的颗粒物、VOCs等。
4. 结论发动机排气处理与废气净化技术在减少有害物质排放、保护环境方面发挥着重要作用。
各种技术有其独特的优点和局限性，实际应用中需要根据具体情况选择合适的技术。
随着科技的不断发展，相信会有更多高效、环保的发动机排气处理与废气净化技术涌现出来。
5. 先进排放控制技术5.1 选择性催化还原（SCR）技术选择性催化还原（SCR）技术是一种高效的NOx排放控制技术。
通过注入氨水或尿素水溶液，在催化剂的作用下，将NOx还原为N2和H2O。
车辆排气污染防控方案

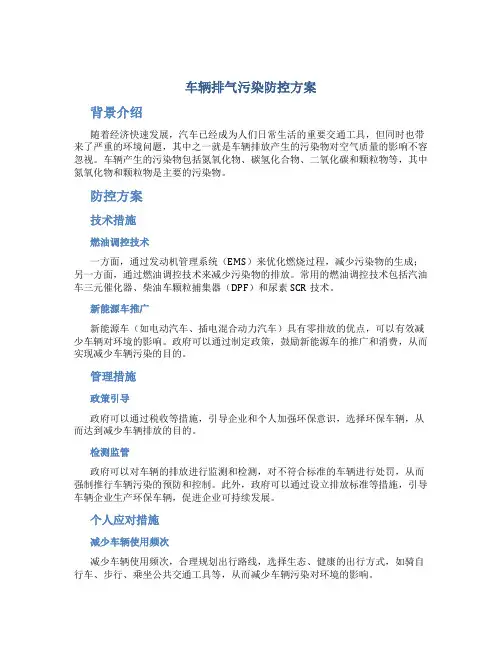

车辆排气污染防控方案背景介绍随着经济快速发展，汽车已经成为人们日常生活的重要交通工具，但同时也带来了严重的环境问题，其中之一就是车辆排放产生的污染物对空气质量的影响不容忽视。
车辆产生的污染物包括氮氧化物、碳氢化合物、二氧化碳和颗粒物等，其中氮氧化物和颗粒物是主要的污染物。
防控方案技术措施燃油调控技术一方面，通过发动机管理系统（EMS）来优化燃烧过程，减少污染物的生成；另一方面，通过燃油调控技术来减少污染物的排放。
常用的燃油调控技术包括汽油车三元催化器、柴油车颗粒捕集器（DPF）和尿素SCR技术。
新能源车推广新能源车（如电动汽车、插电混合动力汽车）具有零排放的优点，可以有效减少车辆对环境的影响。
政府可以通过制定政策，鼓励新能源车的推广和消费，从而实现减少车辆污染的目的。
管理措施政策引导政府可以通过税收等措施，引导企业和个人加强环保意识，选择环保车辆，从而达到减少车辆排放的目的。
检测监管政府可以对车辆的排放进行监测和检测，对不符合标准的车辆进行处罚，从而强制推行车辆污染的预防和控制。
此外，政府可以通过设立排放标准等措施，引导车辆企业生产环保车辆，促进企业可持续发展。
个人应对措施减少车辆使用频次减少车辆使用频次，合理规划出行路线，选择生态、健康的出行方式，如骑自行车、步行、乘坐公共交通工具等，从而减少车辆污染对环境的影响。
注意车辆维护注意车辆的定期保养、检查和维护，尽可能使用绿色机油和清洗产品，从而减少车辆产生的排放。
总结车辆排气污染问题是当前环境保护工作中必须面对的严峻问题，只有通过技术措施、管理措施和个人的应对措施这三方面的综合发力，才能有效预防和控制车辆产生的污染物对环境和人类健康的影响。
汽油发动机台架的尾气排放处理方案TWC、DPF、DOC、SCR
四、主控系统
针对现场所有试验室均增加尾气后处理系统，可以增加一套上位机主控系统：
每间试验室尾排系统采取闭环控制独立控制系统，同时，在观察间内适当位置设置一上位机集中控制单元，并配备10寸彩色显示屏，用于显示各台架的后处理装置的运行情况，包括催化剂前后的NOX值、催化剂前后压差、排气流量、NOX排放浓度（ppm）及速率（kg/h）、尿素消耗量（g/s）；显示主烟道（导流风机前）的NOX排放情况，包括总NOX实时排放速率（kg/h）、总NOX累计排放量（kg）、尿素累计消耗量（kg）等。
在台架尾气处理系统中，需要实时地对尾气处理系统的功能和效能进行检测，当检测到异常时需要报警，然后对异常进行处理。尾气处理系统的功能检测包括三部分：
1.传感器和执行器自身功能检测
在尾气处理系统中，当传感器（温度传感器，流量传感器，和NOx传感器等）和执行器（风机控制器，阀组控制，和尿素/还原剂计量喷射装置等）本身发生故障时，需要将故障在控制柜显示屏上显示出来，并产生警报信号。当故障排除后，要能够自动将故障信号清除。
整套电路设置短路、过载、断相、保护。断路器、热继电器、接触器等故障信号需接入PLC。对于电机配置异常故障显示及报警灯。该控制系统采用分布式控制集中监控的运行模式，以提高设备的可操作性、可靠性和稳定性。本系统远程设有良好的人机交互界面和数据采集交换中心，现场设置分布式I/O系统。
SCR催化剂包括了SCR和AMOX两部分。SCR的工作原理：尿素水解为氨气（尿素喷射系统）
（NH2）2CO+H2O→2NH3+CO2
SCR后处理反应：（SCR催化转化器）
NO+NO2+2NH3→2N2+3H2O
4NO+O2+4NH3→4N2+6H2O
针对现场所有试验室均增加尾气后处理系统，可以增加一套上位机主控系统：
每间试验室尾排系统采取闭环控制独立控制系统，同时，在观察间内适当位置设置一上位机集中控制单元，并配备10寸彩色显示屏，用于显示各台架的后处理装置的运行情况，包括催化剂前后的NOX值、催化剂前后压差、排气流量、NOX排放浓度（ppm）及速率（kg/h）、尿素消耗量（g/s）；显示主烟道（导流风机前）的NOX排放情况，包括总NOX实时排放速率（kg/h）、总NOX累计排放量（kg）、尿素累计消耗量（kg）等。
在台架尾气处理系统中，需要实时地对尾气处理系统的功能和效能进行检测，当检测到异常时需要报警，然后对异常进行处理。尾气处理系统的功能检测包括三部分：
1.传感器和执行器自身功能检测
在尾气处理系统中，当传感器（温度传感器，流量传感器，和NOx传感器等）和执行器（风机控制器，阀组控制，和尿素/还原剂计量喷射装置等）本身发生故障时，需要将故障在控制柜显示屏上显示出来，并产生警报信号。当故障排除后，要能够自动将故障信号清除。
整套电路设置短路、过载、断相、保护。断路器、热继电器、接触器等故障信号需接入PLC。对于电机配置异常故障显示及报警灯。该控制系统采用分布式控制集中监控的运行模式，以提高设备的可操作性、可靠性和稳定性。本系统远程设有良好的人机交互界面和数据采集交换中心，现场设置分布式I/O系统。
SCR催化剂包括了SCR和AMOX两部分。SCR的工作原理：尿素水解为氨气（尿素喷射系统）
（NH2）2CO+H2O→2NH3+CO2
SCR后处理反应：（SCR催化转化器）
NO+NO2+2NH3→2N2+3H2O
4NO+O2+4NH3→4N2+6H2O
汽油发动机的尾气净化催化剂

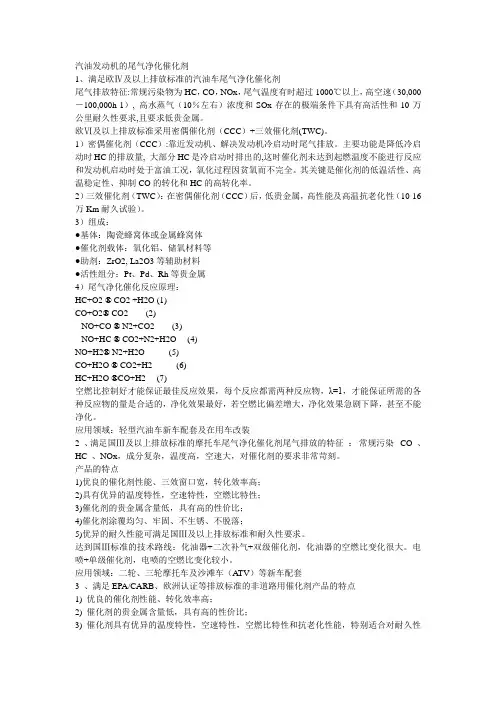

汽油发动机的尾气净化催化剂1、满足欧Ⅳ及以上排放标准的汽油车尾气净化催化剂尾气排放特征:常规污染物为HC，CO，NOx，尾气温度有时超过1000℃以上，高空速（30,000－100,000h-1）, 高水蒸气（10％左右）浓度和SOx存在的极端条件下具有高活性和10万公里耐久性要求,且要求低贵金属。
欧Ⅵ及以上排放标准采用密偶催化剂（CCC）+三效催化剂(TWC)。
1）密偶催化剂（CCC）:靠近发动机、解决发动机冷启动时尾气排放。
主要功能是降低冷启动时HC的排放量, 大部分HC是冷启动时排出的,这时催化剂未达到起燃温度不能进行反应和发动机启动时处于富油工况，氧化过程因贫氧而不完全。
其关键是催化剂的低温活性、高温稳定性、抑制CO的转化和HC的高转化率。
2）三效催化剂（TWC）：在密偶催化剂（CCC）后，低贵金属，高性能及高温抗老化性（10-16万Km耐久试验）。
3）组成：●基体：陶瓷蜂窝体或金属蜂窝体●催化剂载体：氧化铝、储氧材料等●助剂：ZrO2, La2O3等辅助材料●活性组分：Pt、Pd、Rh等贵金属4）尾气净化催化反应原理：HC+O2 ® CO2 +H2O (1)CO+O2® CO2 (2)NO+CO ® N2+CO2 (3)NO+HC ® CO2+N2+H2O (4)NO+H2® N2+H2O (5)CO+H2O ® CO2+H2 (6)HC+H2O ®CO+H2 (7)空燃比控制好才能保证最佳反应效果，每个反应都需两种反应物，λ=1，才能保证所需的各种反应物的量是合适的，净化效果最好，若空燃比偏差增大，净化效果急剧下降，甚至不能净化。
应用领域：轻型汽油车新车配套及在用车改装2 、满足国Ⅲ及以上排放标准的摩托车尾气净化催化剂尾气排放的特征：常规污染CO 、HC 、NOx，成分复杂，温度高，空速大，对催化剂的要求非常苛刻。
汽油机废气处理教程
精确的点火定时与可靠的点火系统
· 点火定时与点火能量对火焰传播有决定性影响，因此，对汽 油机燃油消耗和排气污染物排放有很大影响。
· 点火能量的提高可以扩大混合气着火界限，提高汽油机稀混 合气运转的能力，同时也可以提高汽油机的废气再循环量， 降低NOx排放，提高部分负荷时的发动机功率。
· 采用电子式无触点系统可以根据汽油机转速与负荷优化控制 汽油机的点火定时，进一步提高汽油机性能。与爆震传感器 结合，还可以根据环境条件的变化来改变点火定时，壁面爆 震的发生。
汽油机NOx生成机理与影响因素
· NOx生成的化学动力学理论基础：
· 泽尔多维奇（Zeldovitch）链式反应机理； N2+O=NO+N,N+O2=NO+O
· NOx生成的条件：
· 高温； · 富氧； · 高温持续时间。
· 影响汽油机NOx生成的主要因素：
· 空燃比; · 缸内未燃混合气中已燃混合气； · 点火定时。
· 尽可能短的火焰传播距离；如采用火花塞中置（多气门汽油机） · 结构紧凑，尽可能小的燃烧室表面；如采用小面容比燃烧室 · 壁面高温部件处于火焰传播的终点； · 燃烧室内应具有强烈的气流运动；
部分负荷火花塞位置对油耗和HC的影响
火花塞中置，缩短了火焰传播距离，降低了爆震危险，使得汽 油机压缩比可以提高，油耗降低；另外，多气门汽油机燃烧 室比较紧凑，紧凑的燃烧室具有冷激表面小，降低HC排 放。
· 进气道汽油喷射（EFI）：根据进气流量喷入响应的燃油， 这样控制喷油量比较精确，比较容易根据汽油机运转状态进 行过量空气系数的优化，有效控制有害排放物的生成。
· 缸内汽油喷射（GDI）：将汽油用高压直接喷入气缸，空气 计量与燃油喷射量都是电子控制，对过量空气系数的控制也 非常精确，因而能有效地控制汽油机有害排放物地生成。
