电磁铁设计参数表(推拉式)

电磁铁的设计计算一. 电磁铁的吸力计算1. 曳引机的静转矩T=[（1-φ）Q ·g ·D/（2i ）]×10-3式中：φ-------对重系数（0.4-0.5）g---------重力加速度 9.8m/s 2i----------曳引比Q---------额定负载 kgD--------曳引轮直径 mmT=[（1-Text1(3)）×Text1(0) ×9.8×Text1(1)/（2×Text1(2)）]×10-3 = Text1(16) Nm2. 制动力矩 取安全系数S=1.75-2 取S= Text1(5)Mz=S ·T= Text1(5)×Text1(16)= Text1(6) Nm3. 电磁铁的额定开闸力u--------摩擦系数 0.4-0.5,取0.45；Dz------制动轮直径 Dz= Text1(8)mmF N = )321(1031L L L uD L M Z Z ++⨯ = Text1(6)×Text1(11)×103/(Text1(7)×Text1(6)×Text1(9))= Text1(12)NL1，L2，L3所示详见右图4. 电磁铁的过载能力F1----电磁铁的最大吸力；5. 所需电磁铁的最大吸力F1=1.5F N =1.5×Text1(12)= Text1(13)N6. 电磁铁的额定功率1021F P == Text1(14) W7. 电磁铁的额定工作电压，设计给定U N =110 V8. 额定工作电流NN U P I == Text2(13) A 9. 导线直径的确定 （电密 J=5—6 A/mm 2 ） J= Text2(1) A/mm 2 裸线 JI d N π4'0== Text2(12) mm 绝缘后导线直径 d ’ = Text2(6) mm 10. 衔铁的直径（气隙磁密 B δ=0.9-1T ）取B δ= Text2(2) Tπδ215B F d X = = Text2(3)mm取 d X = Text2(7) mm(结构调整)11. 电磁铁的最大行程计算长度1312F =δ = Text2(4)mm 12. 电磁铁线圈匝数初值（后期计算的匝数必须大于初值） W1=31020⨯Id F X πδ = Text2(5)匝二. 线圈的结构设计1. 线圈厚度b k ，高度为L k线圈结构比43-==k k b L β 取 β= Text2(8) 线圈厚度b k =β1'W d = Text2(10)mm高度k k b L ∙=β=Text2(9)mm 2. 电磁铁窗口尺寸确定b=5b k /4= Text3(4) mmL D1=5L k /4= Text3(5) mm3. 吸盘长度L2=2 L D1/5= Text3(0) mm4. 线圈中径D m = d x +2c+b= Text2(7)+2×Text3(7)+ Text3(4)= Text3(6) mm5. 根据结构确定线圈匝数Nm Z I D d U W 410320∙∙∙=ρ= Text3(1) 匝 ρ-----电阻率 取Text3(11)×10-26. 匝数初值确定误差计算%1001]12[⨯-W W W = Text3(2)% 若初值匝数与结构匝数>3% 应调整结构重新计算 1-6项，即调整中径D m （应<3%，目的是保证电磁铁的功率）7. 线圈匝数额定值221W W W N +== Text3(3)（匝） 8. 核算线圈槽满率 )21)(2(2'c L c b W d A N F --∙== Text3(9) % (应 ≤85%) 按计入填充系数1d t f L b J f W I A ∙∙∙∙== Text3(10)% （应≤75%） f t =0.5-0.57 (通过实验调整总结经验)9. 根据结构确定电磁铁的行程（或按标准确定）δN = Text3(12) （注δN < δ）10. 标准工作行程的电磁力= Text3(8) N (F 应F1)11. 结构设计具体的图纸设计12. 线圈电阻320104-⨯∙∙=d WD R m ρ= Text4(4) Ω 13. 电磁铁的实际功率损耗RU P G 2= = Text4(0)W 14. 电磁铁的温升计算SP G ∙=ατTD S=S1+ηm ·S2α-------线圈的散热系数65°时α=12.04×10-4 W/cm 270°时α=12.25×10-4 W/cm 280°时α=12.68×10-4 W/cm 2 （通常按80度计算）S1------线圈的外表面积S1= π·D1·L d = Text4(1) cm 2S2------线圈的内表面积S2=L D m ∙∙∙2πη= Text4(2) cm 2ηm -----散热系数，含金属骨架，ηm =1.7无骨架， ηm =0.9-1直接绕在铁芯上，ηm =2.4τ------线圈温升TD---- 通电率 40%（升降电梯），自动扶梯取100%=∙=TD SP G ατ Text4(5) 15. 电磁铁的最低启动电压，电磁力计算按标准最低启动电压 U 80 =80%U N = Text4(7) V线圈电流 RU I 80== Text4(6)A 16. 80%的U N 电磁吸力= Text4(9)NF 80 > F N 满足要求17. 温升变化后，电磁力计算线圈温升为90°C 时,电阻率ρ（90°C ）=2.236×10-2Ωmm 2/m 320104-⨯∙∙=d WD R m t t ρ= Text4(10)Ω 电流tt R U I == Text4(11)A 7222104)(28.6-⨯∙∙=δπX t t d W I F = Text4(8)N F t > F N 满足要求。

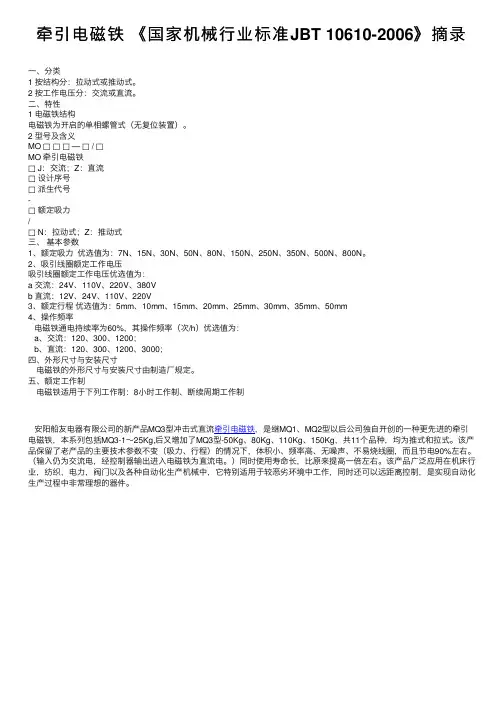

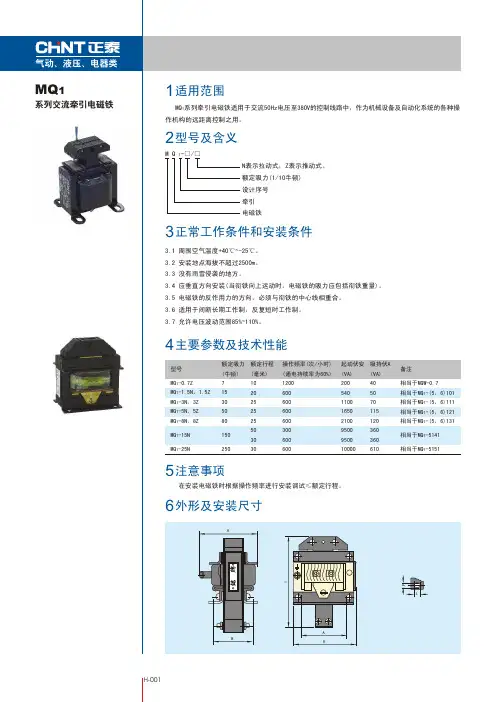

牵引电磁铁《国家机械⾏业标准JBT 10610-2006》摘录⼀、分类1 按结构分：拉动式或推动式。

2 按⼯作电压分：交流或直流。

⼆、特性1 电磁铁结构电磁铁为开启的单相螺管式（⽆复位装置）。

2 型号及含义MO □□□ — □ / □MO 牵引电磁铁□ J：交流；Z：直流□设计序号□派⽣代号-□额定吸⼒/□ N：拉动式；Z：推动式三、基本参数1、额定吸⼒优选值为：7N、15N、30N、50N、80N、150N、250N、350N、500N、800N。

2、吸引线圈额定⼯作电压吸引线圈额定⼯作电压优选值为：a 交流：24V、110V、220V、380Vb 直流：12V、24V、110V、220V3、额定⾏程优选值为：5mm、10mm、15mm、20mm、25mm、30mm、35mm、50mm4、操作频率电磁铁通电持续率为60%，其操作频率（次/h）优选值为：a、交流：120、300、1200；b、直流：120、300、1200、3000；四、外形尺⼨与安装尺⼨电磁铁的外形尺⼨与安装尺⼨由制造⼚规定。

五、额定⼯作制电磁铁适⽤于下列⼯作制：8⼩时⼯作制、断续周期⼯作制安阳船友电器有限公司的新产品MQ3型冲击式直流牵引电磁铁，是继MQ1、MQ2型以后公司独⾃开创的⼀种更先进的牵引电磁铁，本系列包括MQ3-1～25Kg,后⼜增加了MQ3型-50Kg、80Kg、110Kg、150Kg，共11个品种，均为推式和拉式。

该产品保留了⽼产品的主要技术参数不变（吸⼒、⾏程）的情况下，体积⼩、频率⾼、⽆噪声、不易烧线圈，⽽且节电90%左右。

（输⼊仍为交流电，经控制器输出进⼊电磁铁为直流电。

）同时使⽤寿命长，⽐原来提⾼⼀倍左右。

该产品⼴泛应⽤在机床⾏业，纺织，电⼒，阀门以及各种⾃动化⽣产机械中，它特别适⽤于较恶劣环境中⼯作，同时还可以远距离控制，是实现⾃动化⽣产过程中⾮常理想的器件。

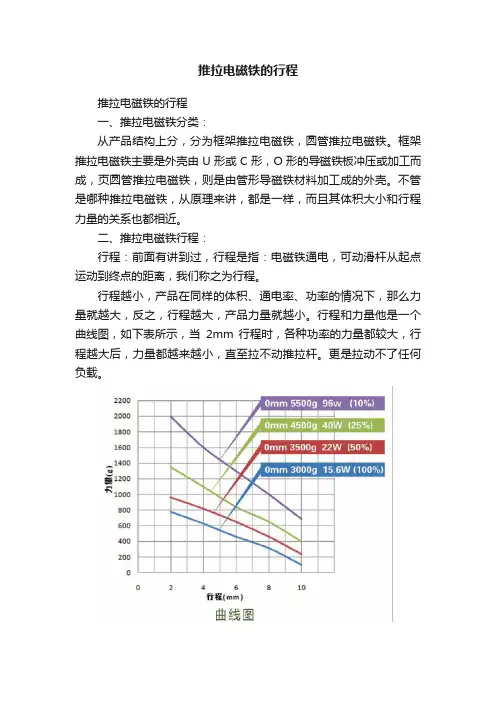

推拉电磁铁的行程
推拉电磁铁的行程
一、推拉电磁铁分类：
从产品结构上分，分为框架推拉电磁铁，圆管推拉电磁铁。

框架推拉电磁铁主要是外壳由U形或C形，O形的导磁铁板冲压或加工而成，页圆管推拉电磁铁，则是由管形导磁铁材料加工成的外壳。

不管是哪种推拉电磁铁，从原理来讲，都是一样，而且其体积大小和行程力量的关系也都相近。

二、推拉电磁铁行程：
行程：前面有讲到过，行程是指：电磁铁通电，可动滑杆从起点运动到终点的距离，我们称之为行程。

行程越小，产品在同样的体积、通电率、功率的情况下，那么力量就越大，反之，行程越大，产品力量就越小。

行程和力量他是一个曲线图，如下表所示，当2mm 行程时，各种功率的力量都较大，行程越大后，力量都越来越小，直至拉不动推拉杆。

更是拉动不了任何负载。

三、行程最大和行程最小：
现有市场中，行程最小的推拉电磁铁0.5mm，
行程最大的推拉电磁铁，那这个数就没有准了，其实再大都可定制，只是代价问题，我司做过最大行程为500mm。

为定制产品。

四、行程大小和体积的关系，一般其况下，我司自凭经验认为，一般行程大小在电磁
铁主体长度的30%以内，如主体长40mm的电磁铁，行程一般不好超过13mm，超过就没力量了。

以上为做电磁铁十五年的经验之谈，没有一定的科学依据，只是供大家型参考及同行探讨。

以下是磁铁规格表，包括圆形磁铁、方形磁铁、条形磁铁和环形磁铁等不同形状和尺寸的磁铁，以及对应的磁力数值：
圆形磁铁：
•直径5mm，厚度3mm，磁力0.4N
•直径10mm，厚度3mm，磁力1.5N
•直径15mm，厚度5mm，磁力4.2N
•直径20mm，厚度5mm，磁力6.0N
•直径25mm，厚度5mm，磁力7.2N
•直径30mm，厚度10mm，磁力14.0N
方形磁铁：
•长度10mm，宽度10mm，厚度2mm，磁力0.74N
•长度20mm，宽度10mm，厚度2mm，磁力1.8N
•长度20mm，宽度15mm，厚度3mm，磁力3.0N
•长度30mm，宽度20mm，厚度3mm，磁力5.9N
•长度40mm，宽度20mm，厚度5mm，磁力14.0N
条形磁铁：
•长度20mm，宽度10mm，厚度2mm，磁力1.8N
•长度40mm，宽度10mm，厚度3mm，磁力6.2N
•长度50mm，宽度10mm，厚度3mm，磁力8.0N
•长度60mm，宽度10mm，厚度5mm，磁力12.0N
•长度100mm，宽度10mm，厚度5mm，磁力18.8N
环形磁铁：
•直径10mm，厚度5mm，磁力0.82N
•直径15mm，厚度5mm，磁力1.89N
•直径25mm，厚度5mm，磁力3.9N
•直径30mm，厚度10mm，磁力7.8N
•直径50mm，厚度10mm，磁力19.0N
以上数据仅供参考。

具体规格和参数可能会因生产厂家、材料、磁场强度等因素而有所不同。

在实际应用中应结合具体需求进行选择。

DEANG德昂电子科技为了选择既经济又实用的电磁铁,烦请您填写下列相关的数据,我们会在最短的时间内提供解决方案及样品。

公司名称（全名）:___________________地址：_______________________________________联系人及手机：____________________ 电话：____________________传真：____________________ 其它联系方式（EMAIL/QQ等）：____________________□以前一直有在使用该产品（请“√”选）□新开发产品用一．电气参数1．电压规格:（二选一）□交流AC : ___________V（是指额定电压）□直流 DC : ____________V（是指额定电压）2.电流规格 :（可选项）允许最小电流：______A，允许最大电流：______A3.线圈电阻:（可选项）要求电阻值: _________Ω。

二. 产品性能:1．工作环境温度：____℃2．湿度要求：_________%RH（也可填：常规环境湿度，潮湿，非常干燥，置于液体内）3．工作频率：（二选一）□连续工作：(通电在5分钟以上,设定为连续通电)□通,断工作时间：通电时间ON____ 秒,断电时间OFF___秒或工作频率_________（次/毫秒/秒/分）4．工作方式□通电后拉动机构做功□通电后推动机构做功5．力/行程特征:总行程______mm.行程在______mm时力量______克（通电初始力）_______________________________________ (特殊要求：其它行程及力量要求) 6．是否需要弹簧复位功能：□需要□不需要□或弹簧复位力度要求_____克三. 产品结构要求:框架形:长_____ *宽_____ *高_____或圆柱形：外径_____ *长_____（单位：mm）其它尺寸要求（如：工作端打孔/铣槽/攻螺纹等）：（补充：如方便请尽可能提供合格产品或应用的：样品/照片/图纸/检测方法/试验方案等）成功源自专业，品质铸就未来！德昂竭诚为您服务！。

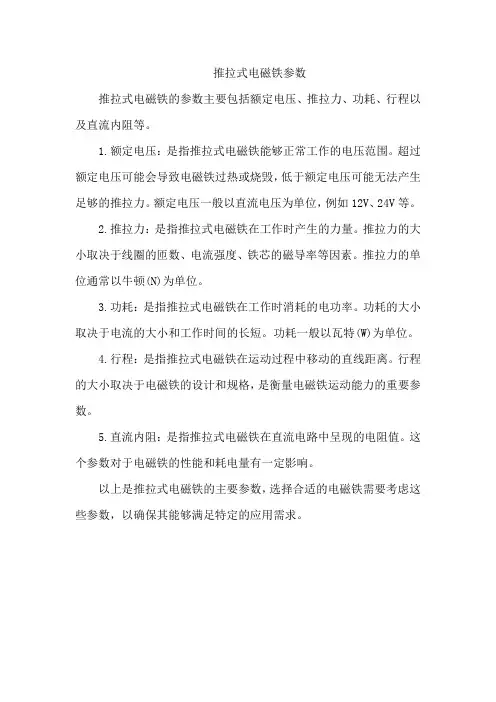

推拉式电磁铁参数
推拉式电磁铁的参数主要包括额定电压、推拉力、功耗、行程以及直流内阻等。

1.额定电压：是指推拉式电磁铁能够正常工作的电压范围。

超过额定电压可能会导致电磁铁过热或烧毁，低于额定电压可能无法产生足够的推拉力。

额定电压一般以直流电压为单位，例如12V、24V等。

2.推拉力：是指推拉式电磁铁在工作时产生的力量。

推拉力的大小取决于线圈的匝数、电流强度、铁芯的磁导率等因素。

推拉力的单位通常以牛顿(N)为单位。

3.功耗：是指推拉式电磁铁在工作时消耗的电功率。

功耗的大小取决于电流的大小和工作时间的长短。

功耗一般以瓦特(W)为单位。

4.行程：是指推拉式电磁铁在运动过程中移动的直线距离。

行程的大小取决于电磁铁的设计和规格，是衡量电磁铁运动能力的重要参数。

5.直流内阻：是指推拉式电磁铁在直流电路中呈现的电阻值。

这个参数对于电磁铁的性能和耗电量有一定影响。

以上是推拉式电磁铁的主要参数，选择合适的电磁铁需要考虑这些参数，以确保其能够满足特定的应用需求。

直流电磁铁设计共26页编写： 校对：直流电磁铁设计电磁铁是一种执行元件，它输入的是电能，输出的是机械能。

电能和机械能的变换是通过具体的电磁铁结构来实现的。

合理的电磁铁结构是能量变换效率提高的保证。

电磁铁设计的任务是合理的确定电磁铁的各种结构参数。

确定电磁铁的各种结构参数是一个相当复杂的任务，下面我们探讨确定电磁铁结构参数的一般方法。

电磁铁吸合过程是一个动态过程,设计是以静态进行计算. 一、基本公式和一般概念 1、均匀磁场B=SΦ（T ） 2、磁势F=NI,电流和匝数的乘积（A ） 3、磁场强度H=LNI（A/m ），建立了电流和磁场的关系。

该公式适用于粗细均匀的磁路 4、磁导率μ=HB建立了磁场强度和磁感应强度（磁通密度）的关系。

μ0=4π×10-7享/米相对磁导率μr =μμ 5、 磁通Φ=MR NI磁阻R M =sl 这称为磁路的欧姆定律，由于铁磁材料的磁导率μ不是常数，使用磁阻计算磁路并不方便，磁阻计算一般只用于定性。

6、磁感应强度的定义式B=qvF，磁感应强度与力的关系。

7、真空中无限长螺线管B=μ0nI 。

对于长螺线管，端面处的B=21μ0nI 。

8、磁效率当电磁铁接上电源，磁力还不足克服反力，按0～2的直线进行磁化，达到期初始工作点2。

当磁力克服反力使气隙减小直至为零时，工作点由2～3。

断电后工作点由3～0。

面积Ⅰ为断电后剩留的能量，面积Ⅱ为作功前电磁铁储存的能量，面积Ⅲ为电磁铁作的功。

我们的目的是使Ⅰ和Ⅱ的面积最小，Ⅲ的面积最大。

面积Ⅰ表示电磁铁作完功后的剩磁，（1）减小面积Ⅰ可用矫顽力小的电铁。

（2）提高制造精度，使吸合后气隙最小，但要防止衔铁粘住。

面积Ⅱ表示作功前所储存的能量，在衔铁位置一定时，取决于漏磁通，漏磁通大，面积Ⅱ就大。

9、机械效率K 1=A AA ：输出的有效功A0：电磁铁可能完成的最大功。

10、重量经济性系数GK2=AG=电磁铁重量。

A0：电磁铁可能完成的最大功。

电磁铁设计的必需参数一、行程的概念:动铁芯相对于完全吸入位置的位移，见下面的图示：二、力量:电磁铁通电就会产生力量, 在相同功耗下，不同大小的行程位置力量的大小不同；在行程相同情况下，不同功耗力量也会不同；不同的功耗对应不同通电率（既是占空比）。

通常规律是：⑴行程↑力量↓(⑵功耗↑力量↑。

在电磁铁应用时，应考虑安全性能，即对力量的测试应是电磁铁在一定通电率下，温升稳定后所测得的力量即为电磁铁的力量，一般情况下，初始力量是温升稳定后力量的1.5倍左右。

如产品的通电率很低（一天只有几次通断，而且时间非常短）则可将安全系数降低至1.2倍。

三、通电率:通电率的概念如下公式所示。

即表示通电时间（On time）除以一个周期的时间（On time Off time；即通断电之和。

），通电率的通俗叫法为占空比。

例如：一个电磁铁的通电时间为1秒，断电时间为3秒，那么它通电率就为1/（1 +3）＝25％通电率是一个非常重要的参数，因为当电磁铁被激励是会导致线圈发热，如果发热过大会烧毁线圈。

负载周期或者最长通电时间, 以及电磁铁的功率和散热决定了电磁铁工作时的温升，同时也决定了通电率。

四、绝缘等级电磁铁工作温升, 和工作时的环境温度决定了电磁铁需要的绝缘温度等级. 有以下等级分类：A=105℃, E=120℃, B=130℃, F=155℃, H=180℃, 200=200℃, 220=220℃, 250=250℃五：电源类型及功率不同的输入电流波形决定了电磁铁的工作模式: 应用中可能有的是: 交流AC/直流DC (恒压源, 恒流源, 电瓶, 干电池, DC 发电机, 电容), 整流滤波方式, 电压范围, 最大可供电流等因素利用二极管整流。

电磁铁应用中, 交流电磁铁可以直接用交流电。

交流电磁铁则必须采用整流器转换为直流. 输出力量在一定范围内和电流(功率)成比例. 电磁铁达到磁饱和后力量不再随电流(功率)增大. 同样, 温升和电流(功率)成正比.六、电磁铁的保护措施如某些特殊场合，电磁铁需要采用一些必要的保护措施，如增加过热保护，过流保护以及电磁铁驱动控制电路的保护。
