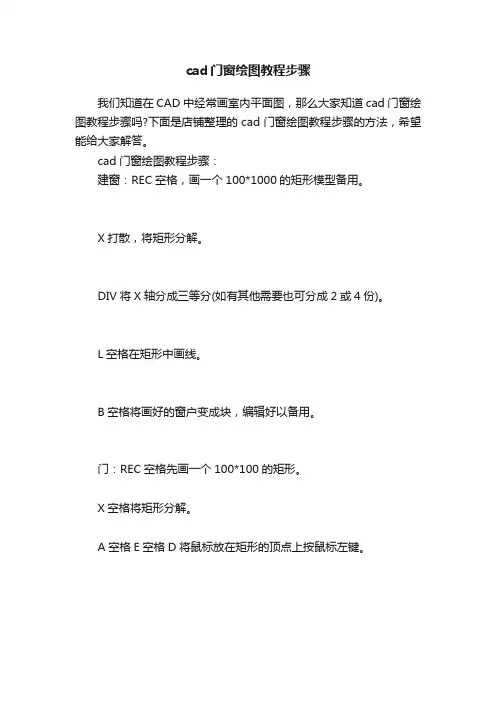

cad门窗绘图教程步骤
我们知道在CAD中经常画室内平面图，那么大家知道cad门窗绘图教程步骤吗?下面是店铺整理的cad门窗绘图教程步骤的方法，希望能给大家解答。

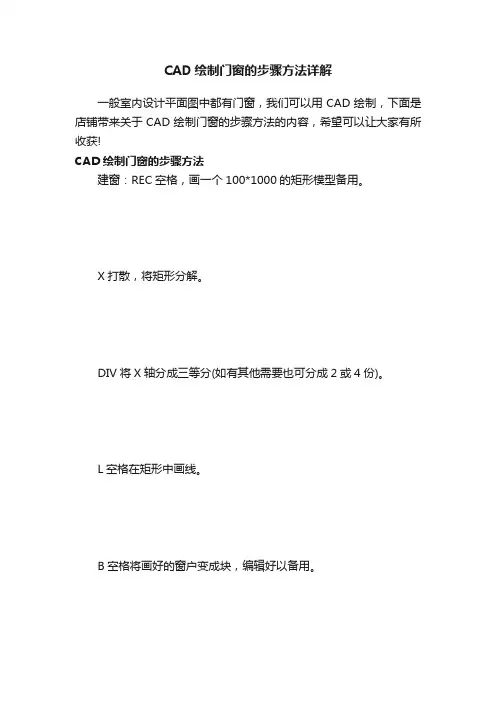

cad门窗绘图教程步骤：
建窗：REC空格，画一个100*1000的矩形模型备用。
X打散，将矩形分解。
DIV将X轴分成三等分(如有其他需要也可分成2或4份)。
L空格在矩形中画线。
B空格将画好的窗户变成块，编辑好以备用。
门：REC空格先画一个100*100的矩形。
X空格将矩形分解。
A空格E空格D将鼠标放在矩形的顶点上按鼠标左键。
选中其余两条没用的线，将其删除。
和以上一样B空格建成块留以备用。
有了门窗的块模型就能随时按I空格调出来用了，很方便吧。

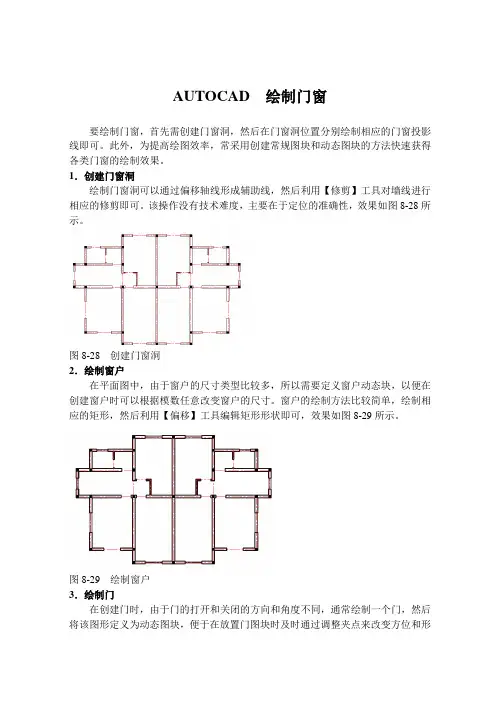

AUTOCAD 绘制门窗
要绘制门窗，首先需创建门窗洞，然后在门窗洞位置分别绘制相应的门窗投影线即可。
此外，为提高绘图效率，常采用创建常规图块和动态图块的方法快速获得各类门窗的绘制效果。
1．创建门窗洞
绘制门窗洞可以通过偏移轴线形成辅助线，然后利用【修剪】工具对墙线进行相应的修剪即可。
该操作没有技术难度，主要在于定位的准确性，效果如图8-28所示。
图8-28 创建门窗洞
2．绘制窗户
在平面图中，由于窗户的尺寸类型比较多，所以需要定义窗户动态块，以便在创建窗户时可以根据模数任意改变窗户的尺寸。
窗户的绘制方法比较简单，绘制相应的矩形，然后利用【偏移】工具编辑矩形形状即可，效果如图8-29所示。
图8-29 绘制窗户
3．绘制门
在创建门时，由于门的打开和关闭的方向和角度不同，通常绘制一个门，然后将该图形定义为动态图块，便于在放置门图块时及时通过调整夹点来改变方位和形
状。
如果门的数量较少，可以直接利用【多段线】工具绘制。
在平面图中绘制门时，最常采用的方法就是使用多段线，当然也可以采用直线和圆弧来进行绘制，效果如图8-30所示。
图8-30 绘制门。
门窗cad图纸绘制教程门窗CAD图纸绘制教程门窗CAD图纸绘制是建筑设计过程中非常重要的一部分，它决定了最终产品的质量和效果。
下面是一个简单的门窗CAD图纸绘制教程，帮助你了解如何绘制高质量的门窗CAD图纸。
第一步：收集资料在开始绘制门窗CAD图纸之前，你需要收集一些必要的资料，包括门窗的尺寸、形状、材料和安装要求等。
这些资料可以从客户或建筑设计师那里获取。
第二步：建立CAD图纸模板打开CAD软件，创建一个新的图纸文件。
首先，设置图纸的标准尺寸，如A3、A4等。
然后，设置图纸的图层和比例尺。
你可以使用不同的图层来绘制门、窗、玻璃等不同的部分，以便更好地控制图纸的可读性和编辑。
第三步：绘制门窗的几何形状使用CAD软件的线段、圆弧、多边形等工具，根据收集到的尺寸和形状信息，绘制门窗的几何形状。
确保绘制的形状准确无误，符合实际尺寸和比例。
你可以使用CAD软件提供的辅助工具，如捕捉、对齐和附着等功能，帮助你更精确地绘制形状。
第四步：添加门窗的细节门窗CAD图纸的质量和可读性取决于细节的准确性。
在绘制门窗的形状之后，你需要添加一些细节信息，如门窗的型号、材料、设计要求等。
你可以使用CAD软件的文本和注释工具来添加这些信息，并将它们放置在合适的位置。
此外，你还可以绘制一些细节线，如锁孔、把手、铰链等，以使门窗的细节更加真实和清晰。
第五步：添加标尺和度量标准门窗CAD图纸上的标尺和度量标准是非常重要的，它们可以帮助人们理解和测量门窗的尺寸和比例。
使用CAD软件的标尺和度量工具，你可以添加水平和垂直的标尺，以及度量线和尺寸标记。
确保这些标尺和度量标准与绘制的门窗形状相匹配，并且易于读取。
第六步：检查和修改当你完成门窗CAD图纸的绘制之后，你应该进行检查和修改，以确保图纸的准确性和完整性。
检查图纸是否包含了所有必要的信息和细节，是否符合客户或设计师的要求。
第七步：输出和打印当你满意于绘制的门窗CAD图纸之后，你可以将它们输出为不同的格式，如PDF、DWG等，以便与团队成员、客户和供应商共享。

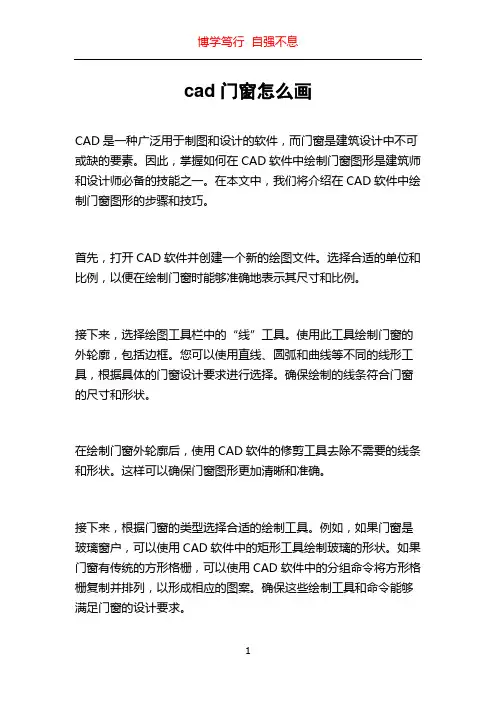

cad门窗怎么画CAD是一种广泛用于制图和设计的软件，而门窗是建筑设计中不可或缺的要素。
因此，掌握如何在CAD软件中绘制门窗图形是建筑师和设计师必备的技能之一。
在本文中，我们将介绍在CAD软件中绘制门窗图形的步骤和技巧。
首先，打开CAD软件并创建一个新的绘图文件。
选择合适的单位和比例，以便在绘制门窗时能够准确地表示其尺寸和比例。
接下来，选择绘图工具栏中的“线”工具。
使用此工具绘制门窗的外轮廓，包括边框。
您可以使用直线、圆弧和曲线等不同的线形工具，根据具体的门窗设计要求进行选择。
确保绘制的线条符合门窗的尺寸和形状。
在绘制门窗外轮廓后，使用CAD软件的修剪工具去除不需要的线条和形状。
这样可以确保门窗图形更加清晰和准确。
接下来，根据门窗的类型选择合适的绘制工具。
例如，如果门窗是玻璃窗户，可以使用CAD软件中的矩形工具绘制玻璃的形状。
如果门窗有传统的方形格栅，可以使用CAD软件中的分组命令将方形格栅复制并排列，以形成相应的图案。
确保这些绘制工具和命令能够满足门窗的设计要求。
在绘制门窗的细节时，还可以使用CAD软件中的填充工具为门窗添加颜色和纹理。
这可以使门窗的图形更加逼真和真实。
在选择颜色和纹理时，要考虑到实际的材质和表面处理方法，以便能够准确地表示门窗的外观。
除了绘制门窗的外形和细节之外，在CAD软件中还可以添加一些其他的元素，例如门窗的开启方式、安装方式以及门窗的材质和型号等。
这些元素可以通过使用CAD软件中的注释和图形标注工具来实现。
确保这些注释和标注能够清晰地描述门窗的特性和参数。
最后，在CAD软件中保存门窗图形，并导出为适用于打印或共享的文件格式。
在保存和导出文件时，要确保文件的分辨率和质量满足要求，并且可以准确地传达门窗的设计意图。
总结一下，在CAD软件中绘制门窗图形需要掌握一些基本的绘图技巧和命令。
首先，要使用合适的绘图工具绘制门窗的外轮廓，并使用修剪工具删除不需要的线条和形状。
然后，根据门窗的类型选择合适的绘制工具，例如矩形工具、分组命令和填充工具等。

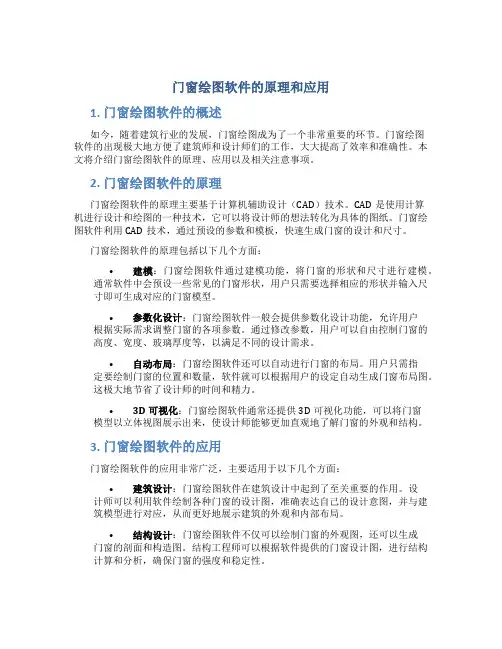

门窗绘图软件的原理和应用1. 门窗绘图软件的概述如今，随着建筑行业的发展，门窗绘图成为了一个非常重要的环节。
门窗绘图软件的出现极大地方便了建筑师和设计师们的工作，大大提高了效率和准确性。
本文将介绍门窗绘图软件的原理、应用以及相关注意事项。
2. 门窗绘图软件的原理门窗绘图软件的原理主要基于计算机辅助设计（CAD）技术。
CAD是使用计算机进行设计和绘图的一种技术，它可以将设计师的想法转化为具体的图纸。
门窗绘图软件利用CAD技术，通过预设的参数和模板，快速生成门窗的设计和尺寸。
门窗绘图软件的原理包括以下几个方面：•建模：门窗绘图软件通过建模功能，将门窗的形状和尺寸进行建模。
通常软件中会预设一些常见的门窗形状，用户只需要选择相应的形状并输入尺寸即可生成对应的门窗模型。
•参数化设计：门窗绘图软件一般会提供参数化设计功能，允许用户根据实际需求调整门窗的各项参数。
通过修改参数，用户可以自由控制门窗的高度、宽度、玻璃厚度等，以满足不同的设计需求。
•自动布局：门窗绘图软件还可以自动进行门窗的布局。
用户只需指定要绘制门窗的位置和数量，软件就可以根据用户的设定自动生成门窗布局图。
这极大地节省了设计师的时间和精力。
•3D可视化：门窗绘图软件通常还提供3D可视化功能，可以将门窗模型以立体视图展示出来，使设计师能够更加直观地了解门窗的外观和结构。
3. 门窗绘图软件的应用门窗绘图软件的应用非常广泛，主要适用于以下几个方面：•建筑设计：门窗绘图软件在建筑设计中起到了至关重要的作用。
设计师可以利用软件绘制各种门窗的设计图，准确表达自己的设计意图，并与建筑模型进行对应，从而更好地展示建筑的外观和内部布局。
•结构设计：门窗绘图软件不仅可以绘制门窗的外观图，还可以生成门窗的剖面和构造图。
结构工程师可以根据软件提供的门窗设计图，进行结构计算和分析，确保门窗的强度和稳定性。
•工厂制作：门窗绘图软件可以生成与门窗相关的产品加工图，为门窗厂家提供准确的加工尺寸和加工工艺要求，提高生产效率和产品质量。
窗户图纸识图知识点总结窗户作为建筑中的一个重要部分，不仅具有装饰性，而且还具有通风、采光等功能。
在建筑设计和施工中，窗户的图纸识图是非常重要的一环，它直接关系到窗户的安装质量和使用效果。
因此，对窗户图纸的识图知识点进行总结，有助于提高对窗户图纸的理解和应用水平。
本文将从窗户图纸的基本构造、材料、尺寸、标注等方面进行系统的总结和分析。
一、窗户图纸的基本构造1. 窗户图纸的组成窗户图纸通常包括平面图、立面图和详图等多个部分。
平面图主要展示了窗户在建筑平面上的位置和布置；立面图主要展示了窗户在建筑立面上的位置和布置；详图主要展示了窗户的结构、尺寸和安装方式等细节。
2. 窗户的构造要素窗户的构造要素包括窗框、窗扇、玻璃、五金配件等。
窗框是窗户的支撑结构，可以根据材料和形式的不同分为金属窗框、木窗框、塑料窗框等；窗扇是窗户的开启部分，可以根据开启方式的不同分为推拉窗扇、平开窗扇、旋转窗扇等；玻璃是窗户的透光材料，可以根据性能的不同分为普通玻璃、单层钢化玻璃、中空玻璃等；五金配件是窗户的连接和操作部件，包括铰链、锁具、把手等。
二、窗户图纸的尺寸标注1. 窗户图纸的尺寸标注窗户图纸的尺寸标注是指在窗户图纸中对窗户各个构造要素的尺寸进行标注。
尺寸标注需要符合相关的国家标准和行业规范，同时还需要注明尺寸的基准和测量方法，以保证窗户的制作和安装精度。
2. 窗户尺寸标注的要点窗户尺寸标注的要点包括标注的清晰、准确、规范和完整。
标注的内容应当包括尺寸的数字、符号、注释和箭头等信息，以确保图纸的可读性和可理解性。
三、窗户图纸的材料标注1. 窗户图纸的材料标注窗户图纸的材料标注是指在窗户图纸中对窗户各个构造要素的材料进行标注。
材料标注需要符合相关的国家标准和行业规范，同时还需要注明材料的规格、品种和数量，以保证窗户的选材和使用质量。
2. 窗户材料标注的要点窗户材料标注的要点包括标注的明确、一致、经济和合理。
标注的内容应当包括材料的名称、规格、品种、数量和用途等信息，以确保窗户的选材和使用符合设计要求和实际需要。

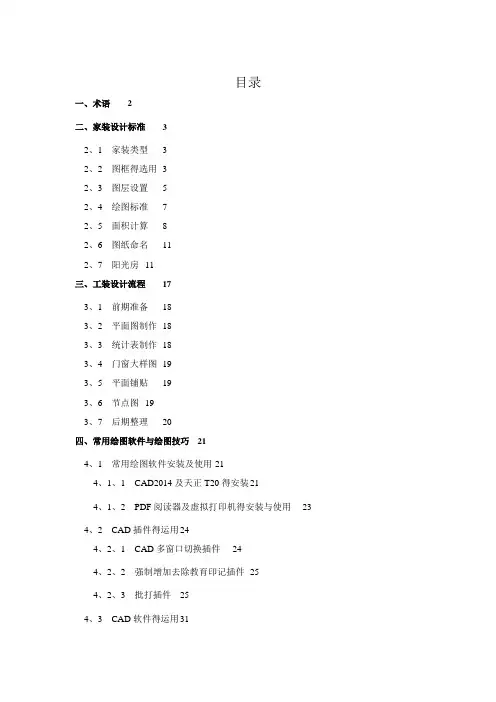

目录一、术语2二、家装设计标准32、1 家装类型 32、2 图框得选用 32、3 图层设置 52、4 绘图标准72、5 面积计算82、6 图纸命名112、7 阳光房11三、工装设计流程173、1 前期准备183、2 平面图制作183、3 统计表制作183、4 门窗大样图193、5 平面铺贴193、6 节点图193、7 后期整理20四、常用绘图软件与绘图技巧214、1 常用绘图软件安装及使用 214、1、1 CAD2014及天正T20得安装214、1、2 PDF阅读器及虚拟打印机得安装与使用23 4、2 CAD插件得运用244、2、1 CAD多窗口切换插件244、2、2 强制增加去除教育印记插件254、2、3 批打插件254、3 CAD软件得运用314、3、1 常用CAD快捷键改建314、3、2 新建图层及新建标注样式324、3、3 块拉伸编辑334、3、4 增强属性编辑器得编辑364、4 SketchUp基础教学384、4、1 Sketchup常用快捷键384、4、2 Sketchup绘制阳光房步骤以及注意点39一、术语1.1洞口建筑面需安装门窗得外露面。
1.2地台高度洞口下檐距室内地面得高度。
1.3外框与洞口面接触得型材构件。
1.4中柱外框内用于分格得型材构件，与地面平行得为横中柱，与地面垂直得为竖中柱，其她为斜中柱。
1.5压线用于镶嵌固玻得型材构件，位于玻璃四周。
1.6固玻不可移动或开启得门窗玻璃1.7叶玻可移动或开启得门窗玻璃1、8扇叶可移动或可开启得门窗构件。
1、9平开窗（门）具有可向室内或室外拉开或推开扇叶得窗（门），其旋转轴垂直于地面。
1、10悬开窗具有可向室内或室外拉开或推开扇叶得窗，其旋转轴平行于地面。
1、11推拉窗（门）具有可在洞口面左右移动扇叶得窗（门）。
二、家装设计标准2、1 家装类别一件完备得家装产品由框架、固玻、扇叶等组成，按照框架边框截面得总长度分为了60、80、95、105、120（铝木）、135等系列。

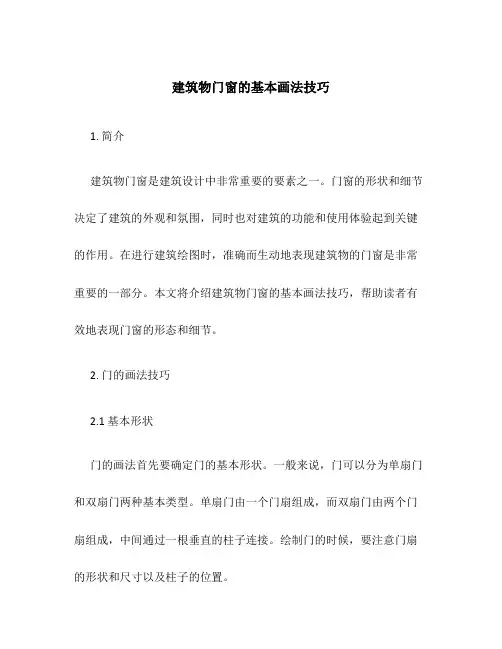

建筑物门窗的基本画法技巧1. 简介建筑物门窗是建筑设计中非常重要的要素之一。
门窗的形状和细节决定了建筑的外观和氛围，同时也对建筑的功能和使用体验起到关键的作用。
在进行建筑绘图时，准确而生动地表现建筑物的门窗是非常重要的一部分。
本文将介绍建筑物门窗的基本画法技巧，帮助读者有效地表现门窗的形态和细节。
2. 门的画法技巧2.1 基本形状门的画法首先要确定门的基本形状。
一般来说，门可以分为单扇门和双扇门两种基本类型。
单扇门由一个门扇组成，而双扇门由两个门扇组成，中间通过一根垂直的柱子连接。
绘制门的时候，要注意门扇的形状和尺寸以及柱子的位置。
2.2 细节表现门的细节表现非常重要，可以从以下几个方面入手：•门扇上的装饰：门扇可以根据不同的风格和需求进行装饰，比如加入花纹、线条或雕刻等。
在绘制的时候，注意突出门扇上的装饰和细节。
•门框和门框上的装饰：门框是门的框架部分，可以根据门的类型和风格进行设计。
门框上可以加入各种装饰，比如花纹和线条等。
在绘制的时候，要注重门框的形状和细节。
•门的开启方式：门可以有不同的开启方式，比如推拉门、旋转门和摇摆门等。
在绘制门的时候，要根据门的开启方式来表现门的状态和位置。
3. 窗的画法技巧3.1 基本形状窗的画法也需要确定窗的基本形状。
窗可以根据其位置和功能的不同，分为不同的类型，比如直立窗、横向窗、上下推窗等。
在绘制窗的时候，要根据窗的类型和位置确定窗的形状和尺寸。
3.2 细节表现窗的细节表现同样非常重要，可以从以下几个方面入手：•窗扇和窗框的形状和尺寸：窗扇是窗的活动部分，窗框是窗的固定部分。
窗扇可以有各种形状，比如方形、圆形和弧形等。
窗框也可以有各种形状和尺寸，比如细长的窗框和宽大的窗框。
在绘制的时候，要注意突出窗扇和窗框的形状和细节。
•窗的玻璃和窗纱：窗通常由玻璃和窗纱组成。
玻璃可以是透明的、半透明的或不透明的，窗纱可以是纱网或纱罩等。
在绘制的时候，要根据窗的类型和功能来表现玻璃和窗纱的状态和特征。

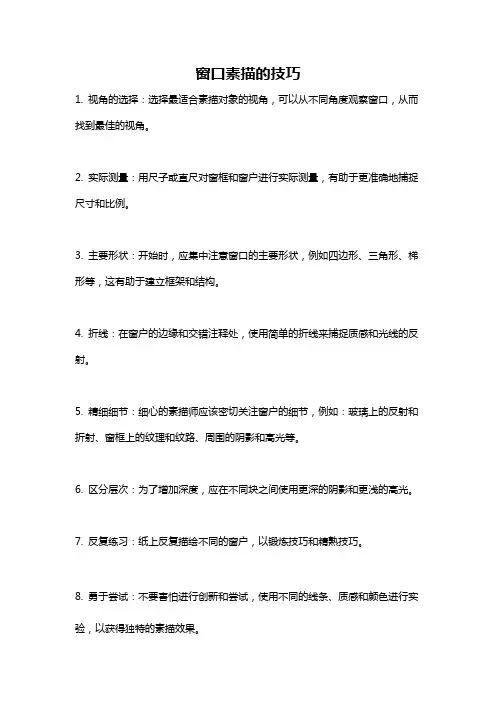

窗口素描的技巧
1. 视角的选择：选择最适合素描对象的视角，可以从不同角度观察窗口，从而找到最佳的视角。
2. 实际测量：用尺子或直尺对窗框和窗户进行实际测量，有助于更准确地捕捉尺寸和比例。
3. 主要形状：开始时，应集中注意窗口的主要形状，例如四边形、三角形、梯形等，这有助于建立框架和结构。
4. 折线：在窗户的边缘和交错注释处，使用简单的折线来捕捉质感和光线的反射。
5. 精细细节：细心的素描师应该密切关注窗户的细节，例如：玻璃上的反射和折射、窗框上的纹理和纹路、周围的阴影和高光等。
6. 区分层次：为了增加深度，应在不同块之间使用更深的阴影和更浅的高光。
7. 反复练习：纸上反复描绘不同的窗户，以锻炼技巧和精熟技巧。
8. 勇于尝试：不要害怕进行创新和尝试，使用不同的线条、质感和颜色进行实验，以获得独特的素描效果。
