华为cc08数字程控交换机产品资料

华为C&C08交换机基础知识第1章中心模块总体介绍1.1 系统结构中心模块由管理模块(AM)、通信模块（CM）、业务处理模块（SPM）、共享资源模块（SRM）和交换模块（SM）组成。

其中管理通信模块（AM/CM）由中央处理模块（CPM）、中央交换网（CNET）、通信控制模块（CCM）、同步定时系统（STM）、业务线路接口模块（LIM）、后管理模块（BAM）和综合告警箱七大部分组成。

中心模块的系统结构如图所示中心模块系统结构•中央处理模块（CPM）：CPM完成系统全局数据的存储和处理，并负责对AM/CM 中的单板管理。

•中央交换网（CNET）：CNET是一个容量可达128K（131070×131070时隙）的中央交换网，完成业务交换，用于话音和窄带数据通信。

•通信控制模块（CCM）：CCM 负责内部控制信令的接续。

•同步定时系统（STM）：STM保证系统与上级网同步，并提供系统内部各模块使用的同步定时基准。

•业务线路接口模块（LIM）：LIM主要完成业务数据与信令数据的复合和分解，提供传输线路驱动接口，使中心模块与其它网络设备相联。

•业务处理模块（SPM）：SPM处理各种中继业务和V5业务，功能相当于交换模块（SM）的主控框，但其处理能力强得多。

•共享资源模块（SRM）：SRM提供全局共享的各种资源，包括双音收号器（DTR）、多频互控收发器（MFC）、主叫号码显示（FSK）、会议电话（CONF）、信号音（SIG）等资源。

•后管理模块（BAM）：中心模块提供强大灵活的管理平台──终端系统，终端系统的核心是后管理模块（BAM），BAM通过网线与前台连接，完成对中心模块以及所连接用户的操作维护和故障集中告警。

•告警箱：通过串口同BAM或WS相连，对系统所处的外部环境恶化及系统故障提供集中声光告警。

第2章 SM机框及单板描述SM模块由主控框，中继框，用户框组成2.1 主控框SM的主控框是交换模块的控制中心和话路中心，负责整机的设备管理和接续控制，占两个框位。

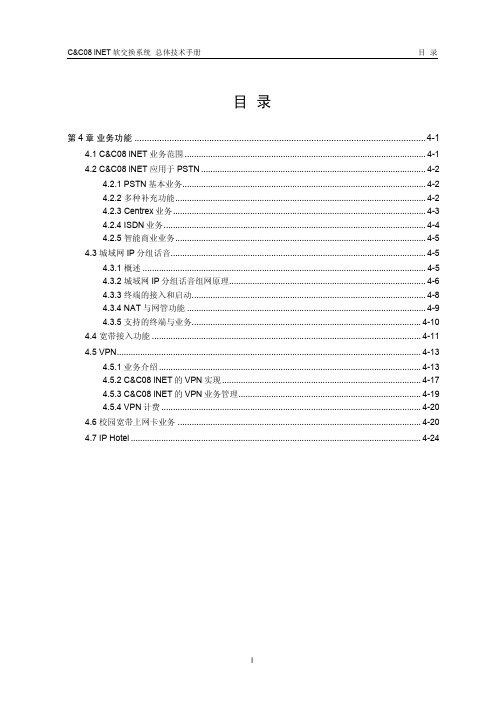

目录第4章业务功能.....................................................................................................................4-14.1 C&C08 iNET业务范围.......................................................................................................4-14.2 C&C08 iNET应用于PSTN................................................................................................4-24.2.1 PSTN基本业务........................................................................................................4-24.2.2 多种补充功能...........................................................................................................4-24.2.3 Centrex业务............................................................................................................4-34.2.4 ISDN业务................................................................................................................4-44.2.5 智能商业业务...........................................................................................................4-54.3 城域网IP分组话音.............................................................................................................4-54.3.1 概述.........................................................................................................................4-54.3.2 城域网IP分组话音组网原理....................................................................................4-64.3.3 终端的接入和启动....................................................................................................4-84.3.4 NAT与网管功能......................................................................................................4-94.3.5 支持的终端与业务..................................................................................................4-104.4 宽带接入功能...................................................................................................................4-114.5 VPN..................................................................................................................................4-134.5.1 业务介绍................................................................................................................4-134.5.2 C&C08 iNET的VPN实现.....................................................................................4-174.5.3 C&C08 iNET的VPN业务管理..............................................................................4-194.5.4 VPN计费...............................................................................................................4-204.6 校园宽带上网卡业务........................................................................................................4-204.7 IP Hotel............................................................................................................................4-24第4章业务功能4.1 C&C08 iNET业务范围C&C08 iNET是一个面向下一代的网络解决方案，它可以提供现有窄带话音业务的所有应用，并提供各种可以运营的宽带数据业务。

华为CC08 16路模拟用户电路板ASL板华为CC08数字程控交换机ASL 板由用户线接口部分及控制部分组成，完成16 路模拟用户电路的BORSCHT 功能，可接16 对的用户线。

根据用户的需要，可以提供不同功能的用户电路板，如普通用户、投币或磁卡用户和特殊远距离用户并可提供反极性、16KC 计次等功能。

华为CC08数字程控交换机ASL板主要功能如下：ASL 板提供16 路的用户端口，每一端口均能完成BORSCHT 功能。

B（Battery），馈电：用户线接口电路采用主从双恒流馈电的方式，馈电电流为18～25mA。

O（Overvoltage and Overcurrent protection），过压过电流防护：在电路板上以过流、过压保护器件实现两级过电流、过电压防护，符合并超过ITU-T 建议K.20 中对模拟用户端口的过流过压防护标准并具有全自动恢复能力。

R（Ringing），振铃：电路板不自带铃流源。

一框用户板的公用铃流源由二级电源板PWX 提供。

用户板通过软件控制铃流继电器的触点，从而控制铃流的通断。

S（Supervision)，监测：用户线接口电路完成用户线路的摘挂机、拍叉等状态的检测并以CPU 控制实现相应的状态迁移。

C（Codec），编、译码：通过专用的编译码芯片，将模拟语音信号数字化，并完成编译码及滤波等功能。

H（Hybrid），混合电路：用户板采用华为公司自行设计的厚膜组件与变压器等元器件共同完成混合电路的功能，实现模拟二线信号与四线信号的转换，同时实现与用户线的阻抗匹配、双线平衡调整、回波抵消功能。

T（Test），测试：用户线内、外线测试是通过TSS 板来完成的，内线测试实现对用户端口的各项功能测试；外线测试则是实现对外线A、B 线状态的测试。

用户板通过内外侧继电器接通TSS 测试总线与外线、测试总线与用户板内线各端口间的测试通路。

华为CC08数字程控交换机ASL 板的第8 第9 端口除了可以提供以上的BORSCHT 功能外，该板16个端口均可提供反极性功能。

华为C&C08数字程控交换机产品介绍1.C&C08交换机的系统功能和特点 (2)1.1 C&C08交换机特点 (2)1.2 C&C08交换机系统硬件结构 (7)1.3 C&C08交换机系统软件结构 (10)2.C&C08交换机系统提供的业务 (11)2.1 对PSTN用户提供的业务 (11)2.2 对ISDN用户提供的业务 (11)2.3 Centrex业务 (13)2.4 酒店功能接口 (16)3.C&C08机的信令与接口 (19)3.1 C&C08信令系统特点 (19)3.2 接口种类 (20)3.3 时钟与同步 (21)3.4 C&C08操作维护中心 (22)3.4.1 C&C08维护测试 (22)3.4.2 C&C08话务统计 (23)3.4.3 C&C08网管 (25)3.4.4 C&C08告警系统 (26)4.设备机电参数及环境要求 (27)4.1设备机电参数 (27)4.2对环境温湿度的要求 (28)4.3对防尘和有害气体的防护要求 (29)4.4对电源和接地的要求 (29)4.4.1设备耗电量 (29)4.4.2电源 (30)4.4.3接地 (31)1. C&C08交换机的系统功能和特点1.1 C&C08交换机特点满足新国标及补充规定要求,确保网络的先进性C&C08数字程控交换系统，符合ITU-T和新国标--《邮电部电话交换设备总技术规范书》的要求，提供符合ITU-T标准的ISDN接口, 提供与分组网互连的PHI 接口及多种无线接入方式，提供ITU-T标准的V5接口协议，具有完整的随路信令和先进的CCS7信令系统。

目前提供的新业务和新功能达100多种。

提供的业务及性能符合以下技术规范：《邮电部电话交换设备总技术规范书》（YDN 065－1997）《中国电信交换机99版内容说明》《中国电信互联互通点交换设备技术要求》《开放呼叫前转，语音邮箱，电话卡等业务的技术要求》（GF009－94）《中国电话网随路信号方式技术规范》《中国国内电话网NO.7信号方式技术规范》（GF001－9001）《中国国内电话网NO.7信令方式综合数字业务网用户部分(ISUP)技术规范》(YDN-038-1997)《ISDN用户－－网络接口基本呼叫控制技术规范》《ISDN用户－－网络接口数据链路层技术规范》《ISDN用户－－网络接口补充业务技术规范及一致性测试》《本地交换机和接入网V5.1接口技术规范》《本地交换机和接入网V5.2接口技术规范》《国内NO.7信令方式技术规范――信令连接控制部分(SCCP)》(GF-010-95) 《国内NO.7信令方式技术规范――事物处理能力部分(TC)》(GF-010-95)《中国智能网应用规范----INAP》《中国智能网业务交换点(SSP)设备技术规范》《被叫集中付费业务、记帐卡呼叫业务和虚拟专用网业务的业务含义和流程》(暂行规定) 中华人民共和国邮电部一九九八年三月《通用个人通信（UPT）、广域集中用户交换机（WAC）、电话投票（VOT）和大众呼叫（MAS）的业务含义合流程（报批稿）》中华人民共和国邮电部容量大、结构先进、处理能力强C&C08 系统容量可从256用户平滑扩充21万用户，并可进一步扩容到80万用户线或18万中继线，C&C08 采用话务分散控制结构，交换模块内部采用分级分散群机控制技术，模块内部通信采用内存映射技术，加上大量使用大容量内存和高性能CPU，使C&C08 系统的BHCA值达6000K。

CC08交换机模拟话机的诊断测试一、模拟话机诊断测试CC08交换机模拟话机测试是外线测试的补充,用于测试用户话机的性能测试。

项目包括性能测试或指标测试，如振铃听拨号音等测试，以此判断外线的断线、话机性能等故障。

二、硬件准备硬件连线分配给T SS板的用户端口是一个能够正常工作的内部用户端口，以保证从T SS板到分配给T SS板用户端口之间完全正常，即保证内线正常。

同时，系统将申告用户外线，通过外测试总线连到T SS板硬件配置，首先为T SS板分配一个内部用户端口，并用外部物理线使内部用户端口与T SS板相连接。

于是外部物理线T SS板，母板总线A SL板和用户外线构成透明传输。

申告用户话机和分配给TSS板的用户端口，实现连接在图中第三方话机为P STN上的任意一台普通模拟话机。

话机测试时该话机可通过拨打分配给T SS板用户端口的电话号码，实现与被测话机通话，此时被测用户实际上是利用分配给T SS板的用户端口的内线和故障外线完成测试。

三、用户设备诊断测试的操作步骤和命令1、MOD TSSCFG 修改T SS配置给T SS板分配一个模拟用户端口2、LST CNACLD 查询呼叫字冠3、SET TSTTEL 开始话机测试4、第三方话机拨打分配给TSS板用户端口的电话号码5、STR T STTEL 进行话机测试6、STP TSTTEL 停止话机测试说明：1、话机测试完毕后，必须发送停止测试命令，否则系统将在半小时后自动停止话机测试；2、执行LST CNACLD命令可以查询到测试号码的号首集；3、SET TSTTEL STR TSTTEL STP TSTTEL命令每次操作输出两个结果，第一个结果返回0，表示命令发送到主机第二个结果中，BAM状态和主机状态均为正常，表示命令执行成功；4、话机测试选项包括：发送拨号音，发送回铃音，发送嗥鸣音，发送忙音测环阻接收用户，拨号反极性测试和送振铃等。

其中振铃信号必须在被测话机挂机状态才能执行，其它测试选项则全部在摘机状态下执行，因此测试必须先进行送振铃项目，然后再进行其它测试项目，这些测试项没有严格的顺序要求。

华为C&C08数字程控交换机产品介绍1. C&C08交换机的系统功能和特点C&C08交换机特点满足新国标及补充规定要求,确保网络的先进性C&C08数字程控交换系统，符合ITU-T和新国标--《邮电部电话交换设备总技术规范书》的要求，提供符合ITU-T标准的ISDN接口, 提供与分组网互连的PHI接口及多种无线接入方式，提供ITU-T标准的V5接口协议，具有完整的随路信令和先进的CCS7信令系统。

目前提供的新业务和新功能达100多种。

提供的业务及性能符合以下技术规范：《邮电部电话交换设备总技术规范书》（YDN 065－1997）《中国电信交换机99版内容说明》《中国电信互联互通点交换设备技术要求》《开放呼叫前转，语音邮箱，电话卡等业务的技术要求》（GF009－94）《中国电话网随路信号方式技术规范》《中国国内电话网信号方式技术规范》（GF001－9001）《中国国内电话网信令方式综合数字业务网用户部分(ISUP)技术规范》(YDN-038-1997)《ISDN用户－－网络接口基本呼叫控制技术规范》《ISDN用户－－网络接口数据链路层技术规范》《ISDN用户－－网络接口补充业务技术规范及一致性测试》《本地交换机和接入网接口技术规范》《本地交换机和接入网接口技术规范》《国内信令方式技术规范――信令连接控制部分(SCCP)》(GF-010-95)《国内信令方式技术规范――事物处理能力部分(TC)》(GF-010-95)《中国智能网应用规范----INAP》《中国智能网业务交换点(SSP)设备技术规范》《被叫集中付费业务、记帐卡呼叫业务和虚拟专用网业务的业务含义和流程》(暂行规定) 中华人民共和国邮电部一九九八年三月《通用个人通信（UPT）、广域集中用户交换机（WAC）、电话投票（VOT）和大众呼叫（MAS）的业务含义合流程（报批稿）》中华人民共和国邮电部容量大、结构先进、处理能力强C&C08 系统容量可从256用户平滑扩充21万用户，并可进一步扩容到80万用户线或18万中继线，C&C08 采用话务分散控制结构，交换模块内部采用分级分散群机控制技术，模块内部通信采用内存映射技术，加上大量使用大容量内存和高性能CPU，使C&C08 系统的BHCA值达6000K。
