500kV配电装置接线方式的选择与对比(张途晟)Word版

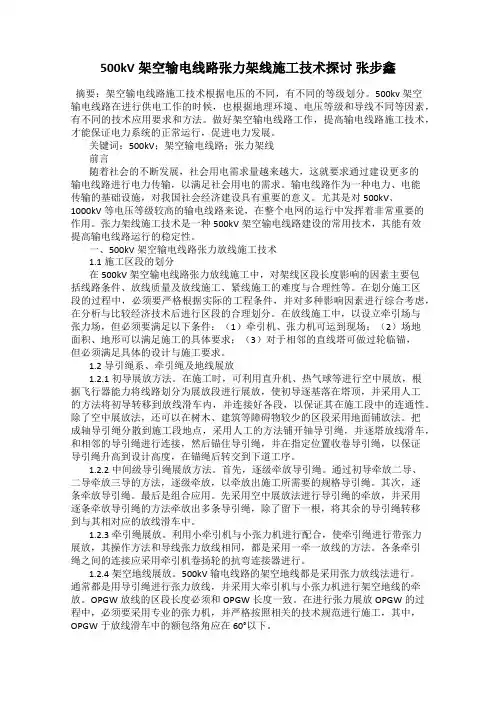

500kV架空输电线路张力架线施工技术探讨张步鑫摘要：架空输电线路施工技术根据电压的不同，有不同的等级划分。

500kv架空输电线路在进行供电工作的时候，也根据地理环境、电压等级和导线不同等因素，有不同的技术应用要求和方法。

做好架空输电线路工作，提高输电线路施工技术，才能保证电力系统的正常运行，促进电力发展。

关键词：500kV；架空输电线路；张力架线前言随着社会的不断发展，社会用电需求量越来越大，这就要求通过建设更多的输电线路进行电力传输，以满足社会用电的需求。

输电线路作为一种电力、电能传输的基础设施，对我国社会经济建设具有重要的意义。

尤其是对500kV、1000kV等电压等级较高的输电线路来说，在整个电网的运行中发挥着非常重要的作用。

张力架线施工技术是一种500kV架空输电线路建设的常用技术，其能有效提高输电线路运行的稳定性。

一、500kV架空输电线路张力放线施工技术1.1施工区段的划分在500kV架空输电线路张力放线施工中，对架线区段长度影响的因素主要包括线路条件、放线质量及放线施工、紧线施工的难度与合理性等。

在划分施工区段的过程中，必须要严格根据实际的工程条件，并对多种影响因素进行综合考虑，在分析与比较经济技术后进行区段的合理划分。

在放线施工中，以设立牵引场与张力场，但必须要满足以下条件：（1）牵引机、张力机可运到现场；（2）场地面积、地形可以满足施工的具体要求；（3）对于相邻的直线塔可做过轮临锚，但必须满足具体的设计与施工要求。

1.2导引绳系、牵引绳及地线展放1.2.1初导展放方法。

在施工时，可利用直升机、热气球等进行空中展放，根据飞行器能力将线路划分为展放段进行展放，使初导逐基落在塔顶，并采用人工的方法将初导转移到放线滑车内，并连接好各段，以保证其在施工段中的连通性。

除了空中展放法，还可以在树木、建筑等障碍物较少的区段采用地面铺放法。

把成轴导引绳分散到施工段地点，采用人工的方法铺开轴导引绳，并逐塔放线滑车，和相邻的导引绳进行连接，然后锚住导引绳，并在指定位置收卷导引绳，以保证导引绳升高到设计高度，在锚绳后转交到下道工序。

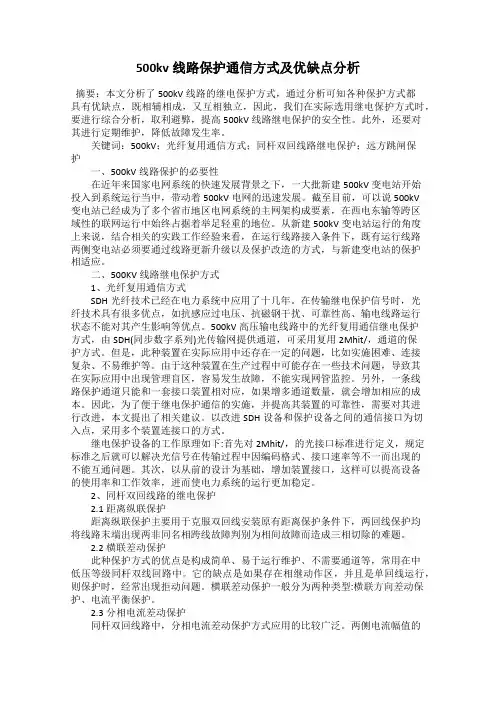

500kv线路保护通信方式及优缺点分析摘要：本文分析了500kV线路的继电保护方式，通过分析可知各种保护方式都具有优缺点，既相辅相成，又互相独立，因此，我们在实际选用继电保护方式时，要进行综合分析，取利避弊，提高500kV线路继电保护的安全性。

此外，还要对其进行定期维护，降低故障发生率。

关键词：500kV；光纤复用通信方式；同杆双回线路继电保护；远方跳闸保护一、500kV线路保护的必要性在近年来国家电网系统的快速发展背景之下，一大批新建500kV变电站开始投入到系统运行当中，带动着500kV电网的迅速发展。

截至目前，可以说500kV变电站已经成为了多个省市地区电网系统的主网架构成要素，在西电东输等跨区域性的联网运行中始终占据着举足轻重的地位。

从新建500kV变电站运行的角度上来说，结合相关的实践工作经验来看，在运行线路接入条件下，既有运行线路两侧变电站必须要通过线路更新升级以及保护改造的方式，与新建变电站的保护相适应。

二、500KV线路继电保护方式1、光纤复用通信方式SDH光纤技术已经在电力系统中应用了十几年。

在传输继电保护信号时，光纤技术具有很多优点，如抗感应过电压、抗磁钢干扰、可靠性高、输电线路运行状态不能对其产生影响等优点。

500kV高压输电线路中的光纤复用通信继电保护方式，由SDH(同步数字系列)光传输网提供通道，可采用复用2Mhit/，通道的保护方式。

但是，此种装置在实际应用中还存在一定的问题，比如实施困难、连接复杂、不易维护等。

由于这种装置在生产过程中可能存在一些技术问题，导致其在实际应用中出现管理盲区，容易发生故障，不能实现网管监控。

另外，一条线路保护通道只能和一套接口装置相对应，如果增多通道数量，就会增加相应的成本。

因此，为了便于继电保护通信的实施，并提高其装置的可靠性，需要对其进行改进，本文提出了相关建议。

以改进SDH设备和保护设备之间的通信接口为切入点，采用多个装置连接口的方式。

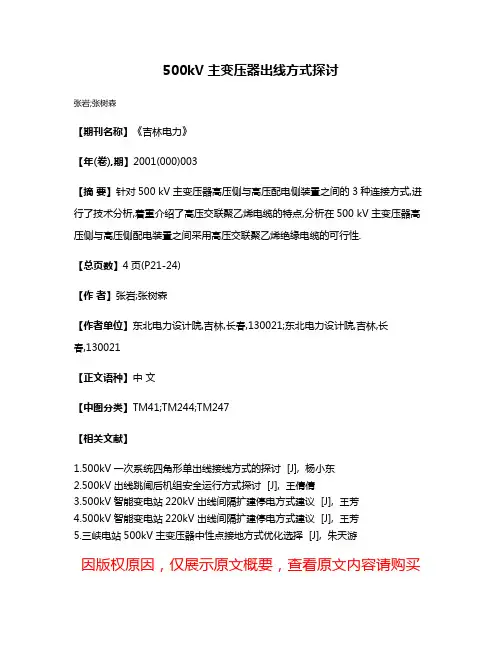

500kV主变压器出线方式探讨
张岩;张树森
【期刊名称】《吉林电力》
【年(卷),期】2001(000)003
【摘要】针对500 kV主变压器高压侧与高压配电侧装置之间的3种连接方式,进行了技术分析,着重介绍了高压交联聚乙烯电缆的特点,分析在500 kV主变压器高压侧与高压侧配电装置之间采用高压交联聚乙烯绝缘电缆的可行性.
【总页数】4页(P21-24)
【作者】张岩;张树森
【作者单位】东北电力设计院,吉林,长春,130021;东北电力设计院,吉林,长
春,130021
【正文语种】中文
【中图分类】TM41;TM244;TM247
【相关文献】
1.500kV一次系统四角形单出线接线方式的探讨 [J], 杨小东
2.500kV出线跳闸后机组安全运行方式探讨 [J], 王倩倩
3.500kV智能变电站220kV出线间隔扩建停电方式建议 [J], 王芳
4.500kV智能变电站220kV出线间隔扩建停电方式建议 [J], 王芳
5.三峡电站500kV主变压器中性点接地方式优化选择 [J], 朱天游
因版权原因，仅展示原文概要，查看原文内容请购买。

实用标准文案500kV变电站配电装置选型及总平面布置优化摘要主要研究内容：（1）根据本站系统规模、电气接线、结合进出线方向，用地指标，对各电压等级配电装置进行优化。

（2）通过对不同设备布置方案技术经济比较，确定本站的总平面方案。

研究方法：根据DL/T 5218-2012《220kV～750kV 变电站设计技术规程》，结合其他500kV变电站工程的设计经验及运行情况，对电气总平面布置方案进行优化研究。

输入条件：电气主接线、各级电压线路出线方向、各电压等级配电装置布置型式，用地指标。

主要结论及建议：（1）变电站500kV配电装置采用GIS。

500kV进出线避雷器、CVT 采用AIS。

220kV配电装置采用GIS，进出线避雷器、出线CVT采用AIS。

35kV配电装置采用“AIS+组合框架式电容器组+干式空心电抗器组”布置方案。

（2）变电站形成了由东向西依次为500kV配电装置、主变压器及无功补偿装置、220kV配电装置的三列式布置格局。

（3）500kV配电装置做了如下优化：a）参考通用设计，并作出相应优化，出线间隔宽度由26m优化为25m，构架高度24m，将母线高抗由配电装置南端移至#2、#3主变进线套管之间，降低配电装置横向占地面积；b）参照通用设计，对500kV高抗区域纵向尺寸进行优化，同时压缩母线高抗区域纵向尺寸；c）优化500kV配电装置尺寸，优化后500kV GIS配电装置区纵向尺寸为48.5m(道路中心线)，配电装置区宽度为224m(道路中心线)。

优化后500kV配电装置区总面积1.086hm2，较可研1.218hm2减少0.132hm2，占地面积为可研方案89.16%。

（4）220kV配电装置做了如下优化：a）经与设备厂家调研，结合平面布置，220kV GIS设备进出线套管之间距离为11m；b）经计算，220kV配电装置高层出线跨线相间距离要求最小值为3.268m , 对于本工程相间距离可取3.5m，出线跨线相地距离要求最小值为2.231m，对于本工程相间距离可取2.5m，考虑出线设备带点距离及检修等问题，间隔宽度最终推荐为12m；c）取消220kV配电装置主变进线架构，减小配电装置区域纵向尺寸，将220kV避雷器由主变侧移至220kVGIS主变进线侧，220kV配电装置区域纵向尺寸为25m，小于通用设计26m纵向尺寸。

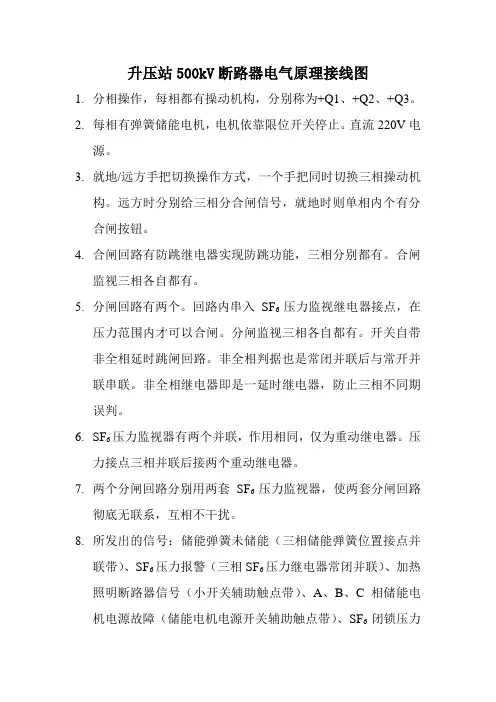

升压站500kV断路器电气原理接线图1.分相操作，每相都有操动机构，分别称为+Q1、+Q2、+Q3。

2.每相有弹簧储能电机，电机依靠限位开关停止。

直流220V电源。

3.就地/远方手把切换操作方式，一个手把同时切换三相操动机构。

远方时分别给三相分合闸信号，就地时则单相内个有分合闸按钮。

4.合闸回路有防跳继电器实现防跳功能，三相分别都有。

合闸监视三相各自都有。

5.分闸回路有两个。

回路内串入SF6压力监视继电器接点，在压力范围内才可以合闸。

分闸监视三相各自都有。

开关自带非全相延时跳闸回路。

非全相判据也是常闭并联后与常开并联串联。

非全相继电器即是一延时继电器，防止三相不同期误判。

6.SF6压力监视器有两个并联，作用相同，仅为重动继电器。

压力接点三相并联后接两个重动继电器。

7.两个分闸回路分别用两套SF6压力监视器，使两套分闸回路彻底无联系，互相不干扰。

8.所发出的信号：储能弹簧未储能（三相储能弹簧位置接点并联带）、SF6压力报警（三相SF6压力继电器常闭并联）、加热照明断路器信号（小开关辅助触点带）、A、B、C相储能电机电源故障（储能电机电源开关辅助触点带）、SF6闭锁压力信号（两组SF 6压力继电器常开并联）、非全相信号（非全相继电器延时闭合的常开触点带）、转换开关位置信号（就地/远方转换开关） 9. 就地柜内布置图：10. 集中控制箱内布置：主视左视-SO1-SO2-SO3-SO6断路器操动机构计数器端子排-R01加热电阻-XO2-XO1-YO2分闸线圈1-YO3-YO1合闸线圈-SO4-MO1储能电机限位开关储能电机4组断路器辅助触点端子排分闸线圈2-E01照明-S11-S12-S10合按分按就地/远方-B01-Q01-Q23-Q33-Q43-X23加热加热小开关A相电机插座-K01B相电机C相电机-K11-K31-K02-K03-K04-K12-K13-K14-K07防跳分闸SF6监视非全相延时继电器防跳防跳SF6监视SF6监视SF6监视分闸-X03-X02-X04-X05-X01端子 端子 端子 端子 端子-R11-R01持续加热带温控加热。

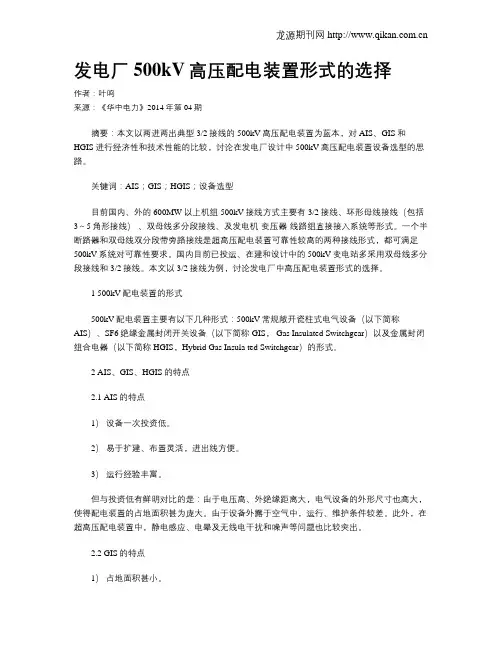

发电厂500kV高压配电装置形式的选择作者：叶鸣来源：《华中电力》2014年第04期摘要：本文以两进两出典型3/2接线的500kV高压配电装置为蓝本，对AIS、GIS和HGIS进行经济性和技术性能的比较，讨论在发电厂设计中500kV高压配电装置设备选型的思路。

关键词：AIS；GIS；HGIS；设备选型目前国内、外的600MW以上机组500kV接线方式主要有3/2接线、环形母线接线（包括3～5角形接线）、双母线多分段接线、及发电机-变压器-线路组直接接入系统等形式。

一个半断路器和双母线双分段带旁路接线是超高压配电装置可靠性较高的两种接线形式，都可满足500kV系统对可靠性要求。

国内目前已投运、在建和设计中的500kV变电站多采用双母线多分段接线和3/2接线。

本文以3/2接线为例，讨论发电厂中高压配电装置形式的选择。

1 500kV配电装置的形式500kV配电装置主要有以下几种形式：500kV常规敞开瓷柱式电气设备（以下简称AIS）、SF6绝缘金属封闭开关设备（以下简称GIS， Gas Insulated Switchgear）以及金属封闭组合电器（以下简称HGIS，Hybrid Gas Insula ted Switchgear）的形式。

2 AIS、GIS、HGIS的特点2.1 AIS的特点1）设备一次投资低。

2）易于扩建、布置灵活，进出线方便。

3）运行经验丰富。

但与投资低有鲜明对比的是：由于电压高、外绝缘距离大，电气设备的外形尺寸也高大，使得配电装置的占地面积甚为庞大。

由于设备外露于空气中，运行、维护条件较差。

此外，在超高压配电装置中，静电感应、电晕及无线电干扰和噪声等问题也比较突出。

2.2 GIS的特点1）占地面积甚小。

2）避免污染和高海拔影响。

3）维护工作量少，检修周期很长。

4）运行安全，可靠性高。

IS优点很多，但安装检修时应注意安全。

SF6气体本身虽是一种十分稳定的无毒气体，但在断路器工作过程中，SF6经电弧作用下会发生分解某些低氟化合物，这些化合物产生化学反应后，会产生多种有毒化合物，对人的健康有影响。

500kV高压配电装置选型研究摘要：本文通过综合分析电气主接线形式、起备变电源引接方式、500kV配电装置型式和经济指标、电厂总平面布置等诸多前提条件和因素，对500kV的配电装置型式做出技术与经济比较。

关键词：500kV配电装置；技术；经济比较1 500kV配电装置型式简介500kV配电装置属于超高压配电装置，一般有以下3种型式。

1.1 普通敞开式（AIS）屋外配电装置普通敞开式（AIS：Air Insulated Switchgear）屋外配电装置就是所有的开关设备（包括：断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器等）之间都是分立的，同一开关/设备的不同相之间也是分立的，相－相之间和相－地之间的绝缘介质是空气，因此有较高的安全净距要求。

1.2 全封闭组合电器（GIS）配电装置全封闭组合电器（GIS：Gas Insulated Switchgear）配电装置就是所有的开关设备及母线均由充满SF6气体、并保持一定压力的的密闭容器封闭，仅通过进出线套管与架空进/出线相连。

SF6是由化学元素硫S与氟F合成的一种无色、无味、无毒、不燃的化学气体。

SF6气体分子具有很强的负电性，其正离子可以吸附电子形成中性质点，其正负离子运动速度较慢，复合能力较强。

因此在SF6气体中就不含有自由电子，使得其绝缘性能非常良好。

在2～3个表压下可以达到变压器油的绝缘强度。

由于SF6具有良好的高温导热性和强大的捕捉电子能力，在电弧熄灭后能迅速恢复绝缘。

所以SF6的灭弧能力要比空气大100倍。

鉴于SF6具有上述优越性能，故常以其作为制造高压断路器和其它组合电器的介质。

但是，SF6气体的电气性能受电场均匀程度及水分等杂质的影响特别大，需要一套SF6气体系统，所以对其密封结构、元件结构和SF6气体的质量要求特别高，并需采取专门措施以防止低氟化合物对人体及材料的危害和影响。

另外，虽然纯净的SF6气体是无毒的惰性气体，但是SF6气体的分子量是空气的5倍。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改500kV变电站32接线方式及倒闸操作顺序的探讨(最新版) Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes500kV变电站32接线方式及倒闸操作顺序的探讨(最新版)在电力系统倒闸操作中，带负荷误拉合刀闸事故是危及电网安全运行的恶性误操作事故之一。

笔者就500kV变电站3/2断路器接线方式，如何减带负荷拉合刀闸事故对电网的影响，保证电网安全稳定运行等问题，进行探讨。

500kV变电站大多采用3/2断路器接线方式，即3台断路器串联，接于2条母线，形成一串，从2路中间断路器作为共用，相当于每条路用1.5个断路器。

3/2断路器接线如图1所示。

740)this.width=740"border=undefined>图13/2断路器接线方式1、3/2断路器接线中，由于是环路运行，断路器两侧均可视为电源。

在断路器停送电倒闸操作接开两侧隔离开关时，带负荷拉合刀闸事故发生在母线侧，母差保护动作，跳开母线侧所有断路器，线路变压器可通过中间断路器供电，不影响其继续运行，不对外停电。

若带负荷拉合刀闸事故发生在运行，不对外停电。

若带负荷拉合刀闸事故发生在出线侧，则线路保护（或变压器保护）动作，跳开该出线上的所有断路器，造成线路（或变压器）停电。

可见，出线侧故障比母线侧故障的影响更为严重，因此，在3/2断路器接线方式下，停送电的操作按《电业安全工作规程》中规定的操作顺序，意义已经不大。

2、3/2断路器接线方式倒闸操作顺序探讨根据3/2断路器接线特点，应遵循断路器两侧隔离开关发生带负荷拉合刀闸事故对系统影响程度不同，来确定操作顺序。

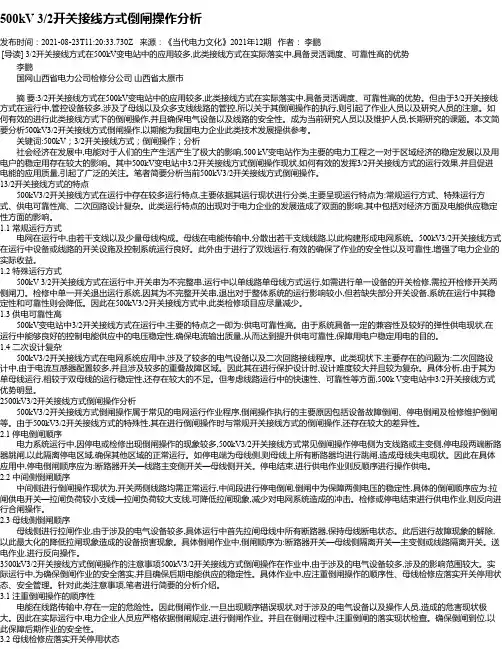

500kV 3/2开关接线方式倒闸操作分析发布时间：2021-08-23T11:20:33.730Z 来源：《当代电力文化》2021年12期作者：李鹏[导读] 3/2开关接线方式在500kV变电站中的应用较多,此类接线方式在实际落实中,具备灵活调度、可靠性高的优势李鹏国网山西省电力公司检修分公司山西省太原市摘要:3/2开关接线方式在500kV变电站中的应用较多,此类接线方式在实际落实中,具备灵活调度、可靠性高的优势。

但由于3/2开关接线方式在运行中,管控设备较多,涉及了母线以及众多支线线路的管控,所以关于其倒闸操作的执行,则引起了作业人员以及研究人员的注意。

如何有效的进行此类接线方式下的倒闸操作,并且确保电气设备以及线路的安全性。

成为当前研究人员以及维护人员,长期研究的课题。

本文简要分析500kV3/2开关接线方式倒闸操作,以期能为我国电力企业此类技术发展提供参考。

关键词:500kV；3/2开关接线方式；倒闸操作；分析社会经济在发展中,电能对于人们的生产生活产生了极大的影响,500 kV变电站作为主要的电力工程之一对于区域经济的稳定发展以及用电户的稳定用存在较大的影响。

其中500kV变电站中3/2开关接线方式倒闸操作现状,如何有效的发挥3/2开关接线方式的运行效果,并且促进电能的应用质量,引起了广泛的关注。

笔者简要分析当前500kV3/2开关接线方式倒闸操作。

13/2开关接线方式的特点500kV3/2开关接线方式在运行中存在较多运行特点,主要依据其运行现状进行分类,主要呈现运行特点为:常规运行方式、特殊运行方式、供电可靠性高、二次回路设计复杂。

此类运行特点的出现对于电力企业的发展造成了双面的影响,其中包括对经济方面及电能供应稳定性方面的影响。

1.1 常规运行方式电网在运行中,由若干支线以及少量母线构成。

母线在电能传输中,分散出若干支线线路,以此构建形成电网系统。

500kV3/2开关接线方式在运行中设备或线路的开关设施及控制系统运行良好。

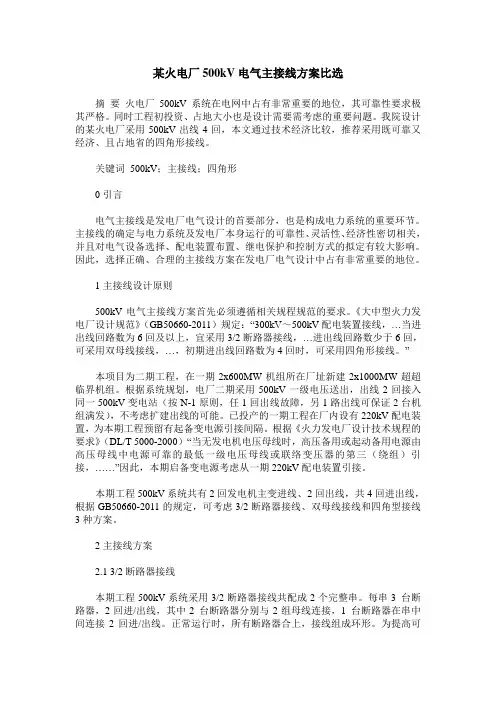

某火电厂500kV电气主接线方案比选摘要火电厂500kV系统在电网中占有非常重要的地位，其可靠性要求极其严格。

同时工程初投资、占地大小也是设计需要需考虑的重要问题。

我院设计的某火电厂采用500kV出线4回，本文通过技术经济比较，推荐采用既可靠又经济、且占地省的四角形接线。

关键词500kV；主接线；四角形0引言电气主接线是发电厂电气设计的首要部分，也是构成电力系统的重要环节。

主接线的确定与电力系统及发电厂本身运行的可靠性、灵活性、经济性密切相关，并且对电气设备选择、配电装置布置、继电保护和控制方式的拟定有较大影响。

因此，选择正确、合理的主接线方案在发电厂电气设计中占有非常重要的地位。

1主接线设计原则500kV电气主接线方案首先必须遵循相关规程规范的要求。

《大中型火力发电厂设计规范》（GB50660-2011）规定：“300kV～500kV配电装置接线，…当进出线回路数为6回及以上，宜采用3/2断路器接线，…进出线回路数少于6回，可采用双母线接线，…，初期进出线回路数为4回时，可采用四角形接线。

”本项目为二期工程，在一期2x600MW机组所在厂址新建2x1000MW超超临界机组。

根据系统规划，电厂二期采用500kV一级电压送出，出线2回接入同一500kV变电站（按N-1原则，任1回出线故障，另1路出线可保证2台机组满发），不考虑扩建出线的可能。

已投产的一期工程在厂内设有220kV配电装置，为本期工程预留有起备变电源引接间隔。

根据《火力发电厂设计技术规程的要求》（DL/T 5000-2000）“当无发电机电压母线时，高压备用或起动备用电源由高压母线中电源可靠的最低一级电压母线或联络变压器的第三（绕组）引接，……”因此，本期启备变电源考虑从一期220kV配电装置引接。

本期工程500kV系统共有2回发电机主变进线、2回出线，共4回进出线，根据GB50660-2011的规定，可考虑3/2断路器接线、双母线接线和四角型接线3种方案。

500KV 变电站电气主接线及倒闸操作管理1、概念1.1变电站电气主接线，是指由变压器、开关（一般指断路器QF ）、刀闸（一般指隔离开关QS ）、互感器（CT 、CT ）、母线、避雷器（F 、老的用B ）等电气设备按一定的顺序连接，用来汇集和分配电能的电路，也称为一次设备主接线图。

1.2把这种全部由一次设备组成的电路绘制在图纸上，就是我们的电气主接线图。

在电气主接线图中，所有的电气设备均用国家和电力行业规定的文字和符号表示，并且按它们的“正常状态”画出。

所谓“正常状态”，就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。

1.3需要注意的是，电气设备的和是两个不同的概念，正常状态有两层含义：一是作为电气主接线图来讲所包含的上面讲到的一层含义，也就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。

另外一层含义，是指设备的各项功能正常，在额定的电压、电流作用下能长期运行的一种状态。

而正常运行方式是指在本站设备或系统正常运行情况下，管辖调度所规定的经常采用的一种运行方式。

只要本站设备正常，就必须按照有关调度规定的方式运行，除有管辖权的调度以外的其他人员是无权改变设备的运行方式的。

与正常运行方式相对应的是非正常运行方式，这是指因设备故障、停电检修、本站或系统事故处理而暂时改变设备的正常运行方式。

2、对电气主接线的要求500KV 变电站在电网中的地位非常重要，尤其是随着三峡工程的建设，全国“西电东送，南北互供”大电网的逐步建成，它的安全可靠运行直接影响到大电网的安全稳定运行。

因此对500KV 变电站一次设备主接线的要求较高。

变电站电气主接线，采用较多的是双母线单分段带旁路加3/2接线、双母线双分段带旁路加3/2接线，也有个别500KV 变电站采用的是双母线单分段带旁路加菱形接线（华东地区）。

随着我国电气设备制造水平的逐年提高，加上节约用地和工程经济性等方面的考虑，目前500KV 变电站的电气主接线基本采用双母线单分段加上3/2接线方式。

500kV变电站电气主接线的选择及主接
线要求
(1) 500kV主接线的选择：
1)主要采用3/2接线。

采用3/2接线时，宜将电源回路与负荷回路配对成串；同名回路配置在不同串内，但可接于同一侧母线；当变压器台（组）数超过两台（组）时，前两台（组）应接进串内，其他台（组）变压器，宜直接经断路器接入母线。

若确因系统潮流控制、限制短路电流、系统分区运行的需要，可装设母线分段断路器。

2)双母线分段接线。

经技术经济比较合理时，也可采用双母线分段接线，此时宜将电源回路与负荷回路均匀配置在各段母线上。

线路、变压器连接元件总数为6～7回时，在一条主母线上装设分段断路器，并装设两台母联断路器；元件总数为8回及以上时，在两条主母线上装设分段断路器，并装设两台母联断路器。

3)采用过渡接线。

当采用3/2接线时，在满足布置和后期方便安全扩建的前提下，考虑投资效益等因素，宜采用断路器数量较少的过渡接线。

4)采用2B+0配置。

对于不完整串中双断路器的设置，若选用瓷
柱式断路器，宜装设在母线侧；若选用HGIS，宜按2B+0配置，即装设其中一段母线侧和串中断路器。

(2)对500kV主接线的要求：任一台500kV断路器检修时，不宜影响对系统的连续供电；除母联及分段断路器外，任一台断路器检修期间又发生另一台断路器故障或拒动，以及母线故障，均不宜切除3回以上线路。

发电厂500kV配电装置选型探讨摘要：本文就目前火力发电厂中常用的几种500kV配电装置型式进行了探讨，对GIS、HGIS以及AIS在设备投资、施工安装、运行维护等方面进行了比较。

Abstract: The article introduces several typical 500kV switchgear including GIS, HGIS and AIS type which are usually adopted in power plant, analysize the equipment characteristics, and give a comparison in investment, installation, operation and maintenance aspects.关键词：500kV配电装置；设备特点；运行维护Key words:500kV switchgear, equipment characteristic, operation and maintenance1 引言目前发电厂高压配电装置型式主要有三中类型：气体绝缘金属封闭开关设备（GIS）、复合电器（HGIS）以及空气绝缘开关设备（AIS）。

这三种型式的配电装置技术特点各异，电厂需根据不同的建厂条件和工程特点来选择适合的配电装置型式。

本文分析了500kV电压等级GIS、HGIS和AIS三种配电装置的技术特点，并对各种型式500kV配电装置在设备投资、施工安装以及运行维护等方面进行了探讨。

2. 500kV配电装置的型式2.1发电厂配电装置选型和布置的基本原则1) 满足电厂自然环境条件需要，配电装置选型安全可靠；2) 考虑现场的场地条件，减少配电装置的占地面积和土石方量，提高土地利用率；3) 考虑电厂全寿期经济运行，获得最佳的经济效益；4) 方便运行和检修；5) 布置清晰，结构简单；6) 有利于下期工程的扩建及改建。

对500kV输电线路检修技术的分析作者：白云李伟张晟超来源：《中国科技博览》2012年第35期[摘要]：文章对500kV输电线路导地线、塔杆及绝缘子的检修内容与检修技术进行了分析。

[关键词]：500KV 线路检修中图分类号：TD623 文献标识码：TD 文章编号：1009-914X（2012）35- 0228 -011 线路检修的基本要求1.1 检修准备工作1.1.1 设备的各项检修均应按标准化管理规定，结合各检修项目，编制符合现场实际、可操作的作业指导书，编制组织措施、技术措施、安全措施和检修程序等。

对大型、复杂和难度较大的检修作业项目，应编制本次检修项目的施工方案，经本单位生产、技术主管领导批准后实施。

1.1.2 对较复杂的检修项目，应根据检修工作内容组织工作票签发人和工作负责人进行现场勘察，并作好记录。

1.1.3 现场勘察应查看检修作业现场的设备现状，作业环境、危险点及交叉跨越等，根据现场勘察结果。

1.2 检修注意事项1.2.1 停电检修工作中，若遇雷、雨或风力超过6级等恶劣天气时，一般不宜继续进行。

1.2.2 带电作业应按照线路安全工作规程的要求，在良好天气下进行。

作业中遇有雷电活动或空气湿度大于80%时，应暂停进行。

风力大于5级时，一般不宜进行带电作业。

1.2.3 从事本次检修的作业人员，必须身体健康、精神状态良好。

作业前，工作负责人必须了解全体工作人员的身体健康状况和精神状态，以确保检修项目的安全、顺利完成。

1.2.4 在330kV及以上电压等级的带电杆塔上作业，作业人员一般应采取穿着静电防护服等防静电感应措施。

必要时，220kV线路带电杆塔上作业也可采取防静电感应措施。

1.2.5 在停电线路上检修前，作业人员必须挂好个人保安线（即携带式单相接地线）后，才能进入导线工作。

1.2.6 根据不同的检修项目，应配备符合相应电压等级、机械荷载、试验合格、数量足够的设备、材料、工器具。

2 导地线的检修2.1 导地线检修的一般要求：2.1.1 导地线的连接必须使用与之配套的接续管及耐张线夹。

500kV双回路城区输电线路杆塔型式选择分析发表时间：2019-12-11T16:26:51.317Z 来源：《河南电力》2019年6期作者：陈路裴燕朱伟俊何兰宽[导读] 铁塔是送电线路的支柱，直接关系到工程材料消耗、造价及运行安全，选好铁塔型式是送电线路工程设计的主要内容。

（中国能源建设集团湖南省电力设计院有限公司湖南长沙 410007）摘要：铁塔是送电线路的支柱，直接关系到工程材料消耗、造价及运行安全，选好铁塔型式是送电线路工程设计的主要内容。

通过比较分析，紧缩、紧凑型铁塔工程造价较常规工程明显上升，限制了其使用范围，但是它有着在压缩线路走廊、减少房屋拆迁和树木砍伐，保护环境等方面的突出优势。

故在城区及郊区等拆迁赔偿等敏感区域工程中选用可获得较好效果。

关键词：500kV，杆塔型式，紧凑型，走廊宽度1 研究背景随着国民经济和城镇建设的持续发展，城镇规划区域不断延伸，输电线路走廊日益紧张，环境保护意识日益提高，线路走廊资源越来越少，如何减小线路走廊宽度，提高单位面积输送容量，已经成为社会共同关心的问题。

在输电线路中，铁塔是送电线路的支柱，直接关系到工程材料消耗、造价及运行安全，选好铁塔型式是送电线路工程设计的主要内容。

2 直线杆塔型式及对比分析2.1 鼓型塔挂I串、V串比较按推荐的杆塔使用条件，对鼓型铁塔挂使用两种不同挂线方式进行杆塔重量计算，铁塔重量计算结果见表2.1-1。

根据上表对比分析可看出，紧缩门型塔比I串普通鼓型塔在不同挂线方式情况下均重32%左右，每基平均增重11.645t。

门型紧缩型塔与紧缩猫头塔2相比，改变了塔身结构，从原来自立式改成双柱门型，这个改变使得塔重比紧缩猫头塔2轻，但仍比I串普通鼓型塔重。

2.6 紧凑型塔与I串普通鼓型塔指标比较分析紧凑型塔是在垂直排列两个窗口内，采用大小V串组合的型式挂线，采用6×JL/G1A-300/40导线，铁塔重量计算结果见表2-6。
