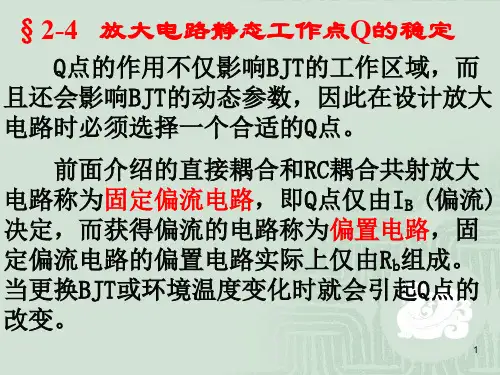

模拟电子技术基础(张凤凌主编)第八讲 Q点稳定电路

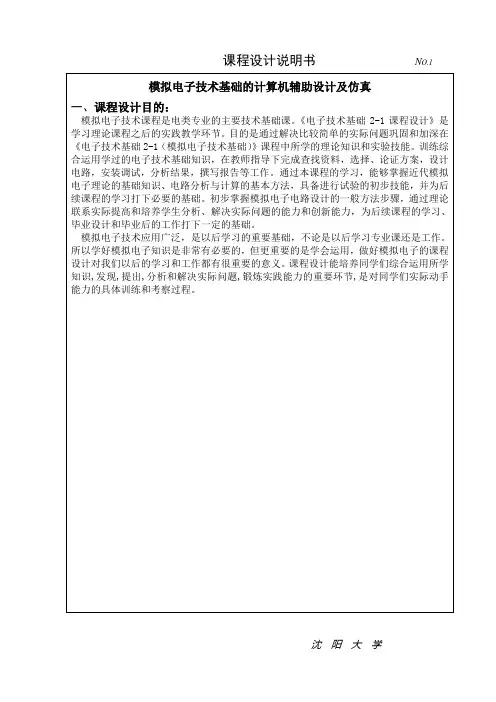

沈阳大学二、设计方案论证1、所选电路：（分压式工作点稳定电路）2、电路的组成和工作原理：三极管静态基极电位U BQ由Vcc经电阻分压得到，可认为基本上不受温度变化的影响，比较稳定。

当温度升高时，集电极电流I CQ增大，发射极电流IEQ也相应地增大。

I EQ流过Re使发射极电位U EQ升高，则发射节结电压U BEQ=U BQ-U EQ将降低，从而使静态基极电流I BQ减少，于是I CQ也随之减少，最终使静态工作点基本保持稳定。

可见，本电路实际上是通过发射极电流的负反馈作用来牵制集电极电流的变化，使Q点保持稳定，所以也称为电流负反馈式工作电稳定电路。

3电路模拟软件：Multisim 8优点是：完整、实用、直观、方便、安全。

它把实验过程涉及到的电路、仪器以及实验结果等一起展现在使用者面前，整个学习过程好象在实验室中进行，电路参数调整方便，绝不束缚使用者的现象力。

自学、扩展很容易实现。

正因为如此，Multisim 8深受广大电路设计者的喜爱，特别是在教育领域得到了更广泛应用。

1、可以应用Multisim 8软件进行仿真教学的学科多，几乎包含电类专业的所有学科。

例如：电工基础电路、低频电路、高频电路、脉冲与数字电路、电视机电路、音响电路、电子测量电路、射频电路以及机电电路等。

有关Multisim 8软件进行仿真实验的教材也逐渐完善。

2、Multisim 8软件仿真元器件多，大约一万六千多个，其中包含各种信号源库、基本元件库、晶体二极管库、晶体三极管库、运放库、TTL器件库、CMOS器件库、单元逻辑器件库及可编程逻辑器件库、数字模拟混合库、指示元件库、杂散元器件库、数学控制模型库、机电元件库。

还可以上网到该公司网站进行仿沈阳大学真元器件库升级。

3、Multisim 8软件仿真仪器库齐全，其中包含数字万用表、信号发生器（正弦波、三角波、方波信号）、功率表、双踪存储示波器、波特图仪、字信号发生器、逻辑分析仪、逻辑转换仪、失真度分析仪、频谱分析仪、网络分析仪。

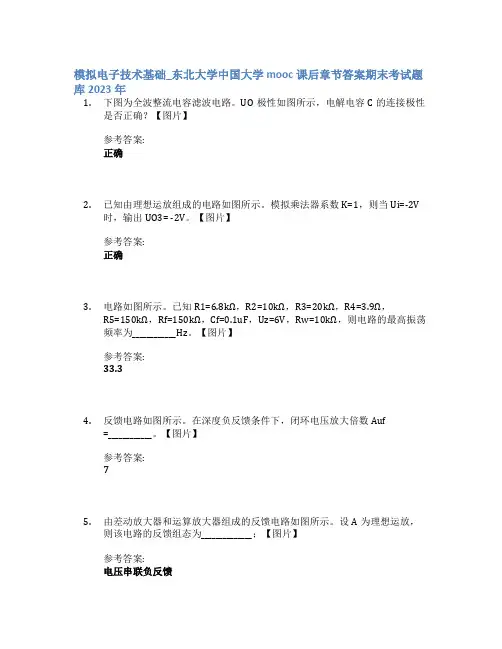

模拟电子技术基础_东北大学中国大学mooc课后章节答案期末考试题库2023年1.下图为全波整流电容滤波电路。

UO极性如图所示，电解电容C的连接极性是否正确？【图片】参考答案:正确2.已知由理想运放组成的电路如图所示。

模拟乘法器系数K=1，则当Ui=-2V时，输出UO3= -2V。

【图片】参考答案:正确3.电路如图所示。

已知R1=6.8kΩ，R2=10kΩ，R3=20kΩ，R4=3.9Ω，R5=150kΩ，Rf=150kΩ，Cf=0.1uF，Uz=6V，Rw=10kΩ，则电路的最高振荡频率为____________Hz。

【图片】参考答案:33.34.反馈电路如图所示。

在深度负反馈条件下，闭环电压放大倍数Auf=____________。

【图片】参考答案:75.由差动放大器和运算放大器组成的反馈电路如图所示。

设A为理想运放，则该电路的反馈组态为______________；【图片】参考答案:电压串联负反馈6.电路如图所示。

试分析D1，D2工作状态。

【图片】此时，D1 工作在导通状态，D2 工作在截至状态。

参考答案:正确7.电路及其输入电压uI1和uI2的波形如下图所示，二极管导通电压UD=0.7V。

试确定在0~t1期间, uo=________V。

【图片】参考答案:18.已知放大电路中三极管的三个极的直流电位如图所示，则该三极管上、中、下的三个电极分别对应三极管的_________。

【图片】参考答案:基极，发射极，集电极9.根据晶体管型号及实测对地直流电压数据（设直流电压表的内阻非常大），则管子的类型为______。

【图片】参考答案:PNP锗管10.如图所示两级放大电路，已知晶体管β1＝β2＝40，UBE1＝UBE2＝0.65V。

求:静态时的ICQ2≈ ________mA。

【图片】参考答案:1。
