预应力挤压锚施工工法

预应力锚索施工工艺预应力锚索是一种常用的岩土锚固技术，广泛应用于边坡加固、隧道支护、桥梁基础等工程领域。

它通过将高强度钢绞线或钢丝束预先施加拉力，并锚固在岩土体中，从而提高岩土体的稳定性和承载能力。

下面将详细介绍预应力锚索的施工工艺。

一、施工准备1、技术准备熟悉施工图纸和设计要求，进行技术交底。

编制施工方案，明确施工流程、质量控制要点和安全措施。

进行现场勘察，了解地质条件和周边环境。

2、材料准备预应力锚索：根据设计要求选用合适规格和强度的钢绞线或钢丝束。

锚具：包括锚垫板、夹片等，应符合设计和规范要求。

水泥：一般采用普通硅酸盐水泥，强度等级不低于 425 级。

砂、石子：应质地坚硬、级配良好。

外加剂：根据需要选用合适的外加剂，如早强剂、减水剂等。

3、机械设备准备钻孔设备：如潜孔钻机、地质钻机等。

张拉设备：千斤顶、油泵等，应配套标定。

灌浆设备：搅拌机、灌浆泵等。

4、现场准备清理施工现场，平整场地，修筑施工便道。

搭建临时工棚，存放材料和设备。

测量放线，确定锚索孔位。

二、钻孔1、钻孔定位根据设计要求，使用全站仪或经纬仪准确放出锚索孔位，并做好标记。

2、钻孔方法一般采用风动潜孔钻进或回转钻进的方法。

钻孔时应根据地质条件调整钻进参数，如钻进速度、风压、钻压等。

3、钻孔要求钻孔孔径应符合设计要求，一般比锚索直径大 10~20mm。

钻孔深度应超过设计长度 05m 以上。

钻孔应保持直线，倾斜度误差不得超过设计要求。

钻孔过程中应做好记录，包括地质情况、钻进速度、钻进压力等。

4、清孔钻孔完成后，使用高压风或水将孔内的岩粉、碎屑等清理干净，确保孔内干净整洁。

三、锚索制作与安装1、锚索制作根据设计长度，将钢绞线或钢丝束切割下料，并进行除锈、除油处理。

在钢绞线或钢丝束一端安装锚具，并用挤压机进行挤压锚固。

在锚索自由段套上塑料波纹管，并每隔 1~2m 设置一道定位支架，以保证自由段的钢绞线或钢丝束与注浆体分离。

2、锚索安装将制作好的锚索缓慢插入钻孔内，直至设计深度。

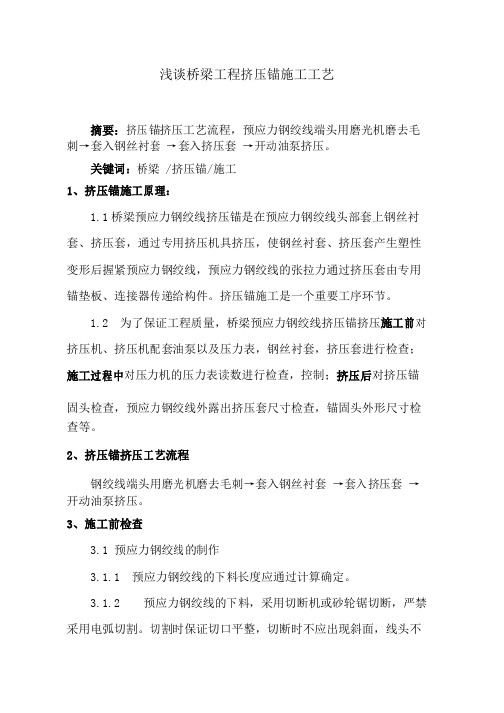

浅谈桥梁工程挤压锚施工工艺摘要：挤压锚挤压工艺流程，预应力钢绞线端头用磨光机磨去毛刺→套入钢丝衬套→套入挤压套→开动油泵挤压。

关键词：桥梁 /挤压锚/施工1、挤压锚施工原理：1.1桥梁预应力钢绞线挤压锚是在预应力钢绞线头部套上钢丝衬套、挤压套，通过专用挤压机具挤压，使钢丝衬套、挤压套产生塑性变形后握紧预应力钢绞线，预应力钢绞线的张拉力通过挤压套由专用锚垫板、连接器传递给构件。

挤压锚施工是一个重要工序环节。

1.2 为了保证工程质量，桥梁预应力钢绞线挤压锚挤压施工前对挤压机、挤压机配套油泵以及压力表，钢丝衬套，挤压套进行检查；施工过程中对压力机的压力表读数进行检查，控制；挤压后对挤压锚固头检查，预应力钢绞线外露出挤压套尺寸检查，锚固头外形尺寸检查等。

2、挤压锚挤压工艺流程钢绞线端头用磨光机磨去毛刺→套入钢丝衬套→套入挤压套→开动油泵挤压。

3、施工前检查3.1 预应力钢绞线的制作3.1.1 3.1.2预应力钢绞线的下料长度应通过计算确定。

预应力钢绞线的下料，采用切断机或砂轮锯切断，严禁采用电弧切割。

切割时保证切口平整，切断时不应出现斜面，线头不散，以防止挤压套挤压时头部倾斜。

3.2 检查油泵与挤压机的油管连接是否正确。

3.3 对挤压机压力表进行检定报告的查阅，检查。

挤压千斤顶与压力表应配套标定、配套使用，使用时间不超过6个月。

3.4挤压套外观检查：应从每批产品中抽取2%且不少于10套样品，检查其外型尺寸、表面裂纹及锈蚀情况。

外观尺寸应符合产品质保书所示的尺寸范围，且表面不得有裂纹及锈蚀。

合格者方可进入后续检验。

3.5 挤压套表面清洁。

如果表面有泥土、灰砂，清理干净后再使用，有锈蚀的挤压套必须更换。

3.6 挤压套硬度检验：应从每批产品中抽取3%且不少于5套样品进行硬度检验，每个挤压套测试3点，其硬度符合产品质保书的规定，合格者方可使用。

3.7 挤压套静载锚固性能试验：应在外观检查和硬度检验均合格的同批产品中抽取样品，静载锚固性能试验方法应符合现行国家标准《预应力筋用锚具、夹具和连接器》（GB/14370）的规定。

预应力锚索施工方案预应力锚索是指锚固在锚块或锚杆末端的预应力构件。

预应力锚索施工方案是指在工程施工过程中对预应力锚索进行安装、张拉及锚固的具体操作规程。

一、施工前准备1. 安全措施：明确作业区域，设置安全警示标志并配备专职安全员。

2. 材料准备：准备好预应力锚索、锚固管、锚固胀套、注浆材料等。

3. 工具准备：检查并清理预应力设备、工具箱，确保设备正常运转。

二、锚索安装1. 打孔定位：根据设计要求，对锚固部位进行准确定位并进行打孔。

2. 清理孔底：使用空气压缩机或抽风机清理孔底的碎石、灰尘等杂物。

3. 注浆：在孔底注入预先测定的注浆量。

4. 安装锚索：将锚索通过锚固管的孔口插入孔内，保证锚索的锚固长度符合要求。

5. 固定锚端：在锚索的锚端处使用螺栓或其它固定装置将锚索固定住。

三、锚索张拉1. 引张设备搭设：搭设引张设备，保证设备的稳定和牢固。

2. 引张锚固：根据设计要求，选择适当的引张力，将锚索逐渐张拉到位。

3. 引张检验：使用引张力检测仪器对锚索的张拉力进行检测，确保引张力符合设计要求。

4. 固定锚索：在锚索达到设计引张力后，及时固定锚索，并进行验收。

四、注浆1. 清洗孔口：使用空气压缩机或抽风机对孔口进行清洗，确保孔口干净。

2. 注浆准备：根据注浆方案进行注浆材料的调配和搅拌，确保注浆材料质量。

3. 注浆施工：将注浆材料灌入清洗后的孔口，注浆压力要符合设计要求。

4. 注浆固化：根据注浆材料的固化时间，等待一定时间使注浆材料固化。

5. 清理孔口：在注浆固化后，对孔口进行清洗，在固化混凝土表面上涂刷防腐剂。

五、施工验收1. 引张力测试：对已经固定的锚索进行引张力测试，测试结果符合设计要求。

2. 注浆质量验收：对注浆孔口进行质量验收，注浆灌入量符合设计要求。

以上为预应力锚索施工方案的基本步骤，具体操作时需要根据工程的实际情况进行微调和细化。

在施工过程中，必须严格按照设计要求和施工规范进行操作，确保预应力锚索的施工质量和安全。

预应力锚杆施工工艺在岩土工程领域，预应力锚杆作为一种有效的加固技术，被广泛应用于边坡防护、基坑支护、隧道锚固等工程中。

预应力锚杆能够通过施加预应力，将岩土体的潜在滑动面或破裂面压紧，提高岩土体的稳定性和承载能力。

下面我们就来详细了解一下预应力锚杆的施工工艺。

一、施工准备1、技术准备在施工前，需要对工程地质条件进行详细勘察，了解岩土体的性质、结构和地下水情况等。

根据勘察结果，设计出合理的预应力锚杆方案，包括锚杆的长度、直径、间距、预应力值等参数。

同时，编制详细的施工组织设计和施工技术交底，确保施工人员了解施工流程和技术要求。

2、材料准备预应力锚杆施工所需的材料主要包括锚杆杆体、锚具、注浆材料等。

锚杆杆体通常采用高强度螺纹钢，其性能应符合国家标准的要求。

锚具应根据锚杆的直径和预应力值进行选择，确保其能够满足锚固要求。

注浆材料一般采用水泥浆或水泥砂浆，其强度和配合比应根据工程要求进行确定。

3、设备准备施工所需的设备主要有钻孔设备、注浆设备、张拉设备等。

钻孔设备通常选用潜孔钻机或地质钻机，根据岩土体的性质和锚杆的长度选择合适的钻头和钻杆。

注浆设备包括注浆泵、搅拌机等，确保注浆过程的连续和均匀。

张拉设备应具备准确测量预应力值的功能，并能够满足施工要求的张拉力。

4、场地准备清理施工现场的障碍物，平整场地，确保施工设备和人员能够顺利通行和作业。

在边坡或基坑等施工部位，应设置必要的防护措施，保证施工安全。

二、钻孔1、钻孔位置的确定根据设计要求，在施工部位准确测量出钻孔的位置，并做好标记。

钻孔的位置偏差应符合设计和规范的要求。

2、钻孔方法的选择根据岩土体的性质和钻孔深度，选择合适的钻孔方法。

对于较硬的岩土体，可采用潜孔钻冲击钻进；对于较软的岩土体，可采用地质钻回转钻进。

在钻孔过程中，应注意控制钻孔的垂直度和孔径，确保钻孔质量。

3、钻孔深度的控制钻孔深度应符合设计要求，一般应超过锚杆设计长度 05m 以上，以保证锚杆能够锚固在稳定的岩土体中。

预应力锚固施工工艺简介预应力锚固施工工艺是一种常用的建筑施工方法，用于将预应力钢筋固定在混凝土结构中。

工艺步骤1. 准备工作：在施工前，需要进行相关准备工作，包括准备锚固材料、设备和工具，检查施工区域的基础条件和环境要求。

准备工作：在施工前，需要进行相关准备工作，包括准备锚固材料、设备和工具，检查施工区域的基础条件和环境要求。

2. 钢筋制作：根据设计要求，制作预应力钢筋。

这包括切割和弯曲钢筋，并确保其尺寸和形状符合要求。

钢筋制作：根据设计要求，制作预应力钢筋。

这包括切割和弯曲钢筋，并确保其尺寸和形状符合要求。

3. 灌浆孔准备：在混凝土构件中预留灌浆孔，以便后续注浆固定钢筋。

灌浆孔的位置和数量应根据设计要求进行合理布置。

灌浆孔准备：在混凝土构件中预留灌浆孔，以便后续注浆固定钢筋。

灌浆孔的位置和数量应根据设计要求进行合理布置。

4. 锚固装置安装：安装预应力锚固装置，将其放置在灌浆孔中，并调整使其与设计位置和倾斜角度相符。

确保锚固装置牢固、稳定，并满足预应力钢筋的要求。

锚固装置安装：安装预应力锚固装置，将其放置在灌浆孔中，并调整使其与设计位置和倾斜角度相符。

确保锚固装置牢固、稳定，并满足预应力钢筋的要求。

5. 灌浆固定：对预应力钢筋进行注浆固定。

使用适当的灌浆材料和工具，将灌浆材料注入灌浆孔中，填充空隙并与钢筋紧密连接。

确保灌浆固定达到设计要求的强度和稳定性。

灌浆固定：对预应力钢筋进行注浆固定。

使用适当的灌浆材料和工具，将灌浆材料注入灌浆孔中，填充空隙并与钢筋紧密连接。

确保灌浆固定达到设计要求的强度和稳定性。

6. 后续处理：等待注浆固定完全干燥和固化后，进行后续处理工作。

这包括清理施工区域，修补和涂抹混凝土表面，以及进行必要的检查和验收。

后续处理：等待注浆固定完全干燥和固化后，进行后续处理工作。

这包括清理施工区域，修补和涂抹混凝土表面，以及进行必要的检查和验收。

注意事项- 在施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量和安全。

预应力锚索（筋）施工工艺工法1.1工艺工法概况预应力锚索是基坑围护结构的加固体系；是临时结构，与钢支撑的作用，空腔部分可以不注浆，变形过大时需要重新张拉；适用范围无止水帷幕要求的，否则需要采取降水措施。

（钻孔桩、钢板桩围护结构）预应力锚固技术自20世纪60年代开始引入我国以来，已在水电等行业广泛应用。

后来经过改进，内锚固段采用灌浆(水泥浆或水泥砂浆)，施工方便，锚固力大。

预应力锚索的孔深已达到80m以上，锚固对象已从岩体扩展到土层和堆积体。

预应力锚索的结构形式和施工工艺也不断推陈出新，产生了无粘结预应力锚索、压力型内锚头、单孔多锚头等技术和工艺。

1.2工艺原理预应力锚索在深基坑开挖支撑防护体系中应用广泛。

锚固段内锚索荷载依靠锚固段预应力钢绞线与浆体相接触界面上的粘结应力,由锚固段渐进式的往下传递,荷载作用时在锚固段上部浆体中拉应力集中,并沿深度方向衰减。

在预应力锚索中设置一定长度的自由段,岩体对锚固段的锚固力通过自由段传递到腰梁及防护桩上并实现受力平衡。

粘结式锚索用于支撑体系一方面由于预应力作用,使钻孔桩与锚固段间的土体结构呈密实压缩状态,保持挡护土体的整体性,另一方面由于锚索施加的预应力作用改变了破裂面土体的应力状态,从而保证开挖基坑边坡土体的自稳能力2 工艺工法特点2.1浆体受压，加大了被锚固体的受压范围，使锚固体和被锚固体能够提供更高更稳定的锚固力拉力，因而对软弱地层适应性强。

2.2杆体采用无粘结钢绞线，具有很高的防腐蚀性能，减少了普通钢绞线施工时涂油工作，节省了人力，减少了对环境的污染，并可进行二次补偿张拉，有效的延长了锚固体的寿命。

2.3安装锚索后可一次性全孔注浆，简化了注浆工序。

2.4可以最大限度的减少破碎岩体的挖方刷坡，以较小的投入即可以达到理想的加固效果，成本低，效益高，在深基坑加固中较其它加固类型可以节约投资20%左右。

3 适用范围多适用于围岩类型好的地层、有空间要求及无法架设内支撑的深基坑，无止水要求围护结构的基坑4 主要引用标准4.1《地铁设计规范》（GB50157）4.2《建筑基坑工程技术规范》(YB9258)4.3《建筑基坑支护技术规程》（JGJ120）4.4《建筑机械技术使用安全技术规范》（JGJ33）4.5《建筑工程施工现场供用电安全规范》（BG50104）4.6《建筑钢结构荷载规范》（GB50009）4.7《建筑钢结构焊结技术规程》(JGJ81)4.8《锚杆喷射混凝土支护技术规范》（GB50086）4.9《岩土锚杆（索）技术规程》（CESS 22）5 施工方法预应力锚索施工与基坑土方开挖是深基坑施工密不可分的两道关键工序，预应力锚索施工极具时间性和协调性，锚索打设的时间、位置及预加力的大小直接关系到深基坑稳定的成败。

后张法预应力挤压锚具的锚固方式1. 介绍后张法预应力挤压锚具是常用于混凝土结构中的一种锚固装置。

通过该装置，可以实现对混凝土结构进行预应力处理，提高结构的承载能力和耐久性。

本文将从锚固方式的原理、分类、应用范围以及安装要点等方面对后张法预应力挤压锚具的锚固方式进行全面、详细的探讨。

2. 原理后张法预应力挤压锚具的锚固方式主要依靠一根或多根钢束通过挤压装置施加在混凝土构件上的预应力。

预应力的挤压过程中，钢束会与混凝土构件形成相对的摩擦力，从而使钢束紧密地锚固在混凝土中。

3. 分类根据挤压装置的不同，后张法预应力挤压锚具的锚固方式可以分为以下几类：3.1 力臂式锚固力臂式锚固是通过建立一个相对较长的力臂来使钢束锚固。

钢束首先通过挤压装置传递预应力，然后通过一个力臂将预应力传递到混凝土构件上。

3.2 穿心式锚固穿心式锚固是通过将钢束穿过混凝土构件来实现锚固。

钢束进入混凝土构件后，通过挤压装置施加预应力，使钢束与混凝土形成摩擦产生锚固效果。

3.3 等长挤压式锚固等长挤压式锚固是将钢束的两端分别锚固在混凝土构件两侧。

通过挤压装置施加的预应力，使钢束从两侧对混凝土构件形成挤压，实现锚固的效果。

4. 应用范围后张法预应力挤压锚具的锚固方式广泛应用于各种混凝土结构中，尤其是对于需要提高承载能力和耐久性的结构，该锚固方式具有重要的作用。

以下是一些常见的应用范围：•桥梁：后张法预应力挤压锚具可以用于大跨度桥梁的建设，通过施加预应力，可以有效减少桥梁受力，提高承载能力和抗震能力。

•弯索：在弯索的制作过程中，通过使用后张法预应力挤压锚具，可以实现对弯索的预应力处理，提高弯索的稳定性。

•混凝土地基处理：在混凝土地基处理中，通过施加预应力，可以减少地基的沉降和变形，提高地基的承载能力。

5. 安装要点在使用后张法预应力挤压锚具进行锚固时，需要注意以下安装要点：5.1 钢束的处理钢束在使用前应进行处理，包括脱脂、酸洗和镀锌等工艺，以提高其耐腐蚀性能和粘结性能。

预应力挤压锚施工工法一、工法特点预应力钢绞线挤压锚施工工法具有以下特点：1、首次系统的提出了桥梁预应力钢绞线挤压锚挤压事前控制、事中控制、事后控制的质量控制系统。

2、首次提出了预应力钢绞线挤压锚具挤压质量标准。

3、能为预应力钢绞线挤压锚的固定端P型锚具及连接器制作质量提供科学的依据，将质量隐患消灭于萌芽状态，从而达到施工质量控制的目的。

二、适用范围本工法适用于所有后张法预应力混凝土结构预应力钢绞线固定端P型锚具，及多根和扁形超长预应力钢绞线连接器的挤压锚施工。

三、工艺原理桥梁预应力钢绞线挤压锚是在钢绞线头部套上挤压套，通过专用挤压机具挤压，使挤压套产生塑性变形后握紧钢绞线，钢绞线的张拉力通过挤压套由专用垫传递给构件。

挤压锚施工是一个重要工序环节，为了保证工程质量，要在预应力钢绞线挤压锚施工中，精心进行锚固头拉力试验设计，得到挤压时压力表读数与试验拉力值精确数据后，根据试验数据确定线性回归方程进行质量控制。

四、施工工艺流程及操作要点（一）挤压锚挤压工艺流程钢绞线端头用磨光机磨去毛刺——（安装P型锚板）——套入钢丝衬套——套入挤压套——开动油泵挤压——（安装压板）（二）挤压锚施工技术要点1、挤压施工准备（1）钢绞线制作①钢绞线的下料长度应通过计算确定。

计算应时考虑锚具长度、千斤顶长度、构件孔道长度和外露长度等因素。

②钢绞线的切断采用砂锯轮切断，切割时保证切口平整，切断时不应出现斜面，线头不散，以防止挤压套挤压时头部倾斜。

（2）使用前对挤压机的压力表进行检定。

（3）对使用设备提前进行维护保养，将高压油泵的安全阀调整到挤压机额定油压56MPa，不可任意调整。

（4）检查油泵与挤压机的油管连接是否正确。

（5）确保挤压套表面清洁。

如果表面有泥土、灰砂，采用柴油清洗后再用，也不能有锈蚀现象，如果有锈蚀现象会使挤压套与挤压模摩阻增大，锈蚀严重的必须更换新的挤压套。

2、挤压锚挤压（1）将事先下好料的钢绞线挤压端毛刺打磨干净以便于挤压前挤压套顺利穿入，然后清除挤压顶杆凹槽内的残留钢丝套。

压力型预应力锚杆施工方案1. 引言本文档旨在介绍压力型预应力锚杆的施工方案。

压力型预应力锚杆是一种常用于工程结构中的预应力设备，适用于公路大桥、高速公路、铁路、隧道等工程。

下文将详细介绍压力型预应力锚杆施工步骤、材料要求、质量控制等内容。

2. 施工步骤2.1 材料准备在开始施工之前，需要准备以下材料： - 预应力钢束 - 预应力套管 - 锚具和锚板 - 混凝土 - 压力油泵2.2 钻孔首先，按照设计要求在需要安装压力型预应力锚杆的位置进行钻孔。

钻孔的直径和深度应符合设计要求，并确保钻孔平直、垂直。

2.3 安装钢束和套管将预应力钢束穿过套管，然后将套管插入钻孔中，确保套管和钢束与钻孔壁紧密贴合。

2.4 固定锚具和锚板将锚具和锚板安装在钢束的末端，并确保固定稳固。

锚板上的孔洞要与设计要求相符，以便后续的张拉工作。

2.5 浇筑混凝土准备混凝土，并在钻孔上方进行浇筑，直至达到设计要求的混凝土高度。

在浇筑过程中，要注意混凝土的均匀分布和充实。

2.6 张拉预应力等待混凝土到达设计强度后，使用压力油泵施行预应力锚杆的张拉工作。

根据设计要求和钢束的特性，逐渐施加压力，直到预应力锚杆达到设计要求的预应力水平。

3. 质量控制3.1 施工人员资质要求施工人员必须具备相关的施工经验和技术资质，熟悉压力型预应力锚杆的施工工艺和操作规范。

3.2 材料质量控制在施工过程中，要对所使用的材料进行检查。

预应力钢束、套管、锚具和锚板等材料必须符合设计要求和相关标准的质量要求。

3.3 施工过程控制在施工过程中，需要注意钻孔的准确性和混凝土浇筑的均匀性。

及时发现并修复施工过程中可能出现的问题，确保施工的连续性和质量。

3.4 预应力张拉质量控制预应力锚杆的张拉过程中，需要监测各个锚杆的预应力水平，并记录相关数据。

确保每个锚杆的预应力达到设计要求，并对达不到要求的锚杆进行处理。

4. 安全措施4.1 施工现场安全在施工现场，要设置明显可见的警示标志，并对施工区域进行围挡。

预应力锚索施工工艺及方法摘要：预应力锚索在现代建筑领域中是一种常用的施工方法，它能够提高结构的承载能力以及稳定性。

本文将介绍预应力锚索的工艺流程和施工方法，包括预制导孔、锚索铺设、牵拉锚索、固定锚索等过程。

通过了解这些工艺和方法，可以更好地实施预应力锚索施工，提高工程质量和效率。

1. 引言预应力锚索是一种通过施加预应力力量来增加结构稳定性和承载能力的施工方法。

它被广泛应用于桥梁、建筑物和摩天大楼等工程中。

本文将围绕预应力锚索的工艺流程和施工方法展开讨论。

2. 预制导孔预制导孔是预应力锚索施工的第一步，它是为了使锚索能够准确地安装在结构内部。

首先，根据设计要求，确定导孔的位置和数量。

然后，使用钻机或其他钻孔设备在结构中预留孔径适当的导孔。

导孔必须满足设计要求并符合施工规范。

3. 锚索铺设在导孔完成后，接下来需要将锚索铺设在结构内部。

首先，将预制好的锚索搬运到施工现场，然后将其通过导孔引入结构中。

在铺设过程中，需要注意保持锚索的水平和平整。

锚索的铺设应当按照设计要求和施工规范进行。

4. 牵拉锚索在锚索铺设完成后，需要进行牵拉锚索的工作。

牵拉锚索是为了施加预应力力量，增加结构的承载能力。

首先，根据设计要求和预应力力量计算确定牵拉锚索的力量。

然后，使用特殊的牵引设备对锚索进行牵拉。

在牵拉过程中，需要根据设计要求进行力量控制和测量。

5. 固定锚索牵拉完成后，需要对锚索进行固定，以保持预应力力量不变。

固定锚索的方法有很多，常用的包括预应力套管固定、钢板固定等。

固定锚索的过程需要根据设计要求、施工规范和专业知识进行。

6. 施工质量控制预应力锚索的施工质量控制是确保工程质量的重要环节。

在施工过程中，需要进行多次检查和测试，以确保施工质量符合设计要求和施工规范。

包括导孔尺寸检查、锚索铺设质量检查、牵拉力量测定以及固定牢固性检查等。

7. 施工安全措施预应力锚索施工中的安全问题需要引起足够的重视。

在施工过程中，必须严格遵守安全规范，使用符合标准要求的施工设备和工具。
