InTouch组态软件培训教程(多场合应用)InTouch组态软件培训教程一、引言InTouch组态软件是一款广泛应用于工业自动化领域的监控与数据采集软件，由美国Wonderware公司开发。
它具有强大的数据处理、报警管理、趋势分析等功能，能够满足各种复杂工业场景的需求。
本教程旨在帮助用户快速掌握InTouch组态软件的基本操作和高级应用，提高工业自动化系统的监控和管理水平。
二、InTouch组态软件安装与配置1.系统要求（1）操作系统：WindowsXP、Windows7、Windows10等。
（2）处理器：至少1GHz的CPU。
（3）内存：至少1GB的RAM。
（4）硬盘：至少2GB的可用空间。
2.安装步骤（1）将InTouch组态软件安装光盘放入光驱，运行安装程序。
（2）按照安装向导的提示，完成软件的安装。
（3）安装过程中，请确保所有选项均为默认设置，以便顺利完成安装。
3.配置InTouch组态软件（1）启动InTouch组态软件，进入“配置”菜单。
（2）设置通信参数，包括串口、以太网等通信方式。
（3）添加设备驱动程序，以便与现场设备进行通信。
（4）创建项目，设置项目属性，如工程名称、通信地质等。
三、InTouch组态软件基本操作1.创建画面（1）启动InTouch组态软件，进入“设计”菜单。
（2）选择“新建画面”，设置画面大小和背景颜色。
（3）从工具箱中拖拽图形、文本、按钮等控件到画面中。
（4）调整控件的大小和位置，设置控件的属性，如颜色、字体等。
2.数据绑定（1）在画面中添加数据源，如标签、数据库等。
（2）将数据源与控件进行绑定，实现数据的实时显示。
（3）设置数据刷新频率，确保数据的实时性。
3.动画效果（1）为控件添加动画效果，如闪烁、移动等。
（2）设置动画的触发条件，如按钮、数据变化等。
（3）调整动画的参数，如速度、次数等。
四、InTouch组态软件高级应用1.报警管理（1）创建报警事件，设置报警条件。

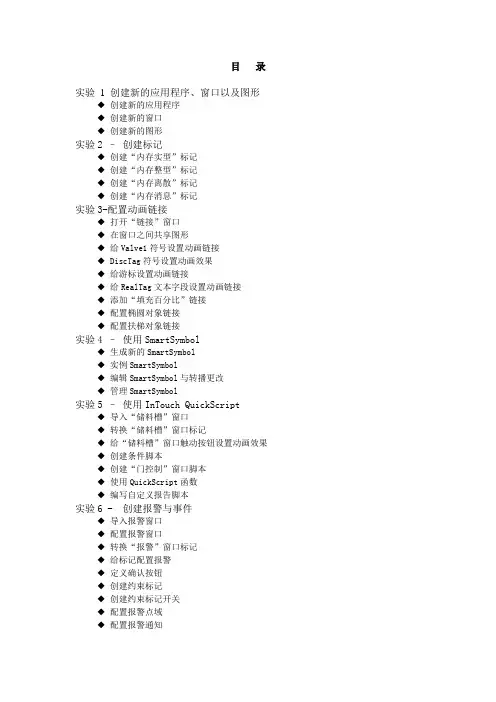

目录实验1 创建新的应用程序、窗口以及图形◆创建新的应用程序◆创建新的窗口◆创建新的图形实验2 –创建标记◆创建“内存实型”标记◆创建“内存整型”标记◆创建“内存离散”标记◆创建“内存消息”标记实验3-配置动画链接◆打开“链接”窗口◆在窗口之间共享图形◆给Valve1符号设置动画链接◆ DiscTag符号设置动画效果◆给游标设置动画链接◆给RealTag文本字段设置动画链接◆添加“填充百分比”链接◆配置椭圆对象链接◆配置扶梯对象链接实验4 –使用SmartSymbol◆生成新的SmartSymbol◆实例SmartSymbol◆编辑SmartSymbol与转播更改◆管理SmartSymbol实验5 –使用InTouch QuickScript◆导入“储料槽”窗口◆转换“储料槽”窗口标记◆给“储料槽”窗口触动按钮设置动画效果◆创建条件脚本◆创建“门控制”窗口脚本◆使用QuickScript函数◆编写自定义报告脚本实验6 - 创建报警与事件◆导入报警窗口◆配置报警窗口◆转换“报警”窗口标记◆给标记配置报警◆定义确认按钮◆创建约束标记◆创建约束标记开关◆配置报警点域◆配置报警通知◆创建事件实验7-配置实时趋势◆导入并转换实时趋势窗口◆配置实时趋势实验8-配置历史趋势◆创建“历史趋势”窗口◆配置趋势向导◆定义“缩放/平移趋势”面板◆定义“趋势笔图例”◆定义“历史数据向导”◆定义游标实验9-配置I/O通讯◆启动与配置Modbus◆定义Modbus主题◆创建新访问名◆创建新的厂区穿口实验10-创建与使用间接标记◆创建与使用“间接标记”实验11-删除标记◆更新使用计数◆删除标记实验12-用EXCEL打印报表◆制作报表实验13快速添加标记名的方法实验 1 创建新的应用程序、窗口以及图形简介本实验讲述如何在WindowMaker中创建与操纵对象，包括创建应用程序、新窗口以及新图形。
目标学完本实验之后，您将能够：◆创建新的应用程序◆创建新的窗口◆创建新的图形1.1 创建新的应用程序1）选择开始/ 程序Windowware / InTouch。

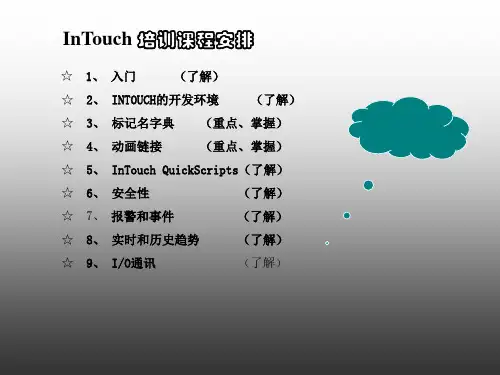

InTouch组态软件培训教程TrainingInTouch 组态软件Trainer :TangRong2006.Welcome U to Consen !计算机⽤户名：training密码：InTouch9.0 培训课程安排☆Module1-⼊门☆Module2-INTOUCH的开发环境☆Module3-标记名字典☆Module4-动画链接☆Module5-InTouch QuickScripts ☆Module6-安全性☆Module7-报警和事件☆Module8-实时和历史趋势☆Module9-I/O通讯结合⼯程需要，提⾼⼯作效率，为客户提供完美的培训⽅案Module1-InTouch简介Wonderware 公司是英国Invensys plc 的⼀个⼦公司，创建于1987年4⽉，开发基于PC及其兼容计算机的、应⽤于⼯业及过程⾃动化领域的⼈机界⾯(HMI)软件。
组态软件：HMIMMI、SCADA InTouch HMI 软件Intouch 是Wonderware 公司开发的世界上第⼀个集成的、基于组件的MMI系统——Factory Suite 2000中的⼀个核⼼组件。
它具有世界领先的HMI和⾯向对象的图形开发环境，便于⾼效、快捷地配置⽤户的应⽤程序。
Wonderware?InTouch?for FactorySuite?为以⼯⼚和操作⼈员为中⼼的制造信息系统提供了可视化⼯具。
InTouch的⼴泛⽤途InTouch HMI软件⽤于可视化和控制⼯业⽣产过程它提供了⼀种易⽤的开发环境和⼴泛的功能，使⼯程师能够快速地建⽴、测试和部署强⼤的连接和传递实时信息的⾃动化应⽤。
InTouch软件是⼀个开放的、可扩展的HMI，为定制应⽤程序设计提供了灵活性。
InTouch软件适合于部署在独⽴机械中、在分布式的服务器/客户机体系结构中、在利⽤FactorySuite⼯业应⽤服务器的应⽤中，也可以作为使⽤终端业务的瘦客户机应⽤。
InTouch911c:\InTouch\NAD\\node\share\path根据所选的分辨率选项在本机上缩放主WindowViewer动态改变分辨率）创建新项目新建-指定项目的名称以及创建目录，创建新的软件项目第一次运行InTouch时可以出现InTouch项目向导创建新项目项目文件夹名称项目名称以及项目描述完成项目创建新建好的项目包括的对象：窗口画面，动画，实时报警，实时趋势，历史趋势等栏对象快捷菜单应用程序浏览器状态栏新建创建新窗口颜色注释位置修改形状修改大小大后的视图缩小回放大图放大到缺省大小的橡皮圈缩放放大该区域。
39选择所需的文本字符串字体、字形、大小及颜色配置初始化文本字体按钮文本字体可以进行修改。
比如：xx项目---xxx公司已经安装的向导的时候选定里面包含可替换的标签和文字特别-〉标记名字典-〉新建组：分配给报警组注释：有关标记名的解释和说明 记录数据：记录到历史文件 记录事件：脚本或操作员对数值进行改变详细资料-内存离散量举例：内存整形初始值：启动时加载的值最大值最小值：量程死区：最小的变化数值当数据变化超过死区的数值时，才在画面上显示出变化选项中可以改变显示视图远程引用标记名文件在加载期间遇到重复标记名时每种模式会采取的操作767879 动画演示数值变化由窗口内脚本控制键等价快捷键给用户的信息出现在对话框中打开关闭消息显示在画面上的文本（文本字段可以显示）数字小键盘点“是”以后出现数字键盘回显字符是在屏幕上显示否不显示口令号85插入函数93。
第一讲InTouch概述主讲:钱立湘极易组态软件专业培训网内容1.组态软件发展2.Wonderware公司介绍3.InTouch发展4.教程内容介绍1.组态软件发展-DCS发展PLC和DCS的发展1. “组态”的概念是伴随着集散型控制系统(Distributed Control System 简称DCS）的出现才开始被广大的生产过程自动化技术人员所熟知的。
2.在控制系统中使用的各种仪表中，早期的控制仪表是气动PID调节器，后来发展为气动单元组合仪表，50年代后出现电动单元组合仪表。
70年代中期随着微处理器的出现，诞生了第一代DCS:Honeywell公司的TDC 20001.组态软件发展-DCS发展3.由于每一套DCS都是比较通用的控制系统，可以应用到很多的领域中为了使用户在不需要编代码程序的情况下，便可生成适合自己需求的应用系统，每个DCS 厂商在DCS中都预装了系统软件和应用软件，而其中的应用软件，实际上就是组态软件，但一直没有人给出明确定义，只是将使用这种应用软件设计生成目标应用系统的过程称为“组态（Config）”或“做组态”。
1.组态软件发展-PLC发展背景：20世纪60年代，自动化生产控制系统基本上由继电器控制装置组成。
问题：可靠性差：维修困难灵活性差：改造工期长，费用高1968年，美国通用汽车公司（GM）公开招标，要求取代继电器，提出“GM十条”：（1）编程方便，现场可修改程序；（2）维修方便，采用模块化结构；（3）可靠性高于继电器控制装置；（4）体积小于继电器控制装置；（5）数据可直接送入管理计算机；（6）成本可于继电器控制装置竞争；（7）输入可以是交流115V（8）输出AC115V，2A以上，能直接驱动电磁阀；（9）扩展时，系统更改小（10）用户存储容量至少4KB1.组态软件发展-PLC发展继电器控制系统PLC发展继电器控制接线复杂功能完备灵活性高通用性好计算机继电器接触器控制系统简单易懂操作方便价格便宜＋＋编程简单掌握快附加要求＝新型控制器对新型的控制器的具体设想1.组态软件发展-PLC诞生1968年，PLC之父Dick Morley说：“It was New Year’s Day of 1968，and I knew I was going to have a hangover.”之后，他和他的团队冲刺了一年多，1969年，终于制成了模块化的数字式控制器（Modular Digital Controller），开创了PLC的新纪元。
ONE KEEP VIEW intouch培训(精简版)课件(PPT6)目录CATALOGUE•Intouch 软件概述•Intouch 软件界面及操作基础•图形组态设计基础•报警与事件处理机制•报表设计与打印输出•Intouch 软件高级应用技巧PART01 Intouch软件概述软件背景及发展历程创立初期Intouch软件最初是为了解决工业自动化领域的人机界面问题而开发的，其初衷是提供一种直观、易用的操作界面。
发展历程随着计算机技术的不断发展和用户需求的变化，Intouch软件不断进行升级和改进，逐渐发展成为一款功能强大的工业自动化软件。
最新版本目前，Intouch软件已经推出了多个版本，每个版本都在前一个版本的基础上进行了优化和改进，使得软件的功能更加强大、稳定。
Intouch 软件提供了丰富的图形元素和工具，用户可以轻松地设计出各种直观、美观的操作界面。
强大的图形界面设计功能Intouch 软件支持多种数据源和数据格式，用户可以方便地进行数据处理和分析。
灵活的数据处理能力Intouch 软件支持多种通信协议和接口，可以与各种工业自动化设备进行通信，实现数据的实时采集和监控。
丰富的通信接口Intouch 软件提供了完善的报警和事件处理机制，用户可以及时地发现和处理各种问题，确保工业自动化系统的稳定运行。
完善的报警和事件处理机制Intouch 软件功能特点应用领域与市场需求应用领域Intouch软件广泛应用于工业自动化、能源、交通、环保等领域，为各种工业自动化设备提供了直观、易用的操作界面和数据处理功能。
市场需求随着工业4.0和智能制造的不断发展，工业自动化设备的需求不断增加，对Intouch软件的需求也随之增加。
同时，用户对软件的功能和性能要求也越来越高，需要更加稳定、高效、易用的软件来满足他们的需求。
PART02 Intouch软件界面及操作基础通过双击桌面快捷方式或从开始菜单启动Intouch 软件。
TrainingInTouch 组态软件Trainer :TangRong2006.Welcome U to Consen !计算机用户名：training密码：InTouch9.0 培训课程安排☆Module1-入门☆Module2-INTOUCH的开发环境☆Module3-标记名字典☆Module4-动画链接☆Module5-InTouch QuickScripts ☆Module6-安全性☆Module7-报警和事件☆Module8-实时和历史趋势☆Module9-I/O通讯结合工程需要，提高工作效率，为客户提供完美的培训方案Module1-InTouch简介Wonderware 公司是英国Invensys plc 的一个子公司，创建于1987年4月，开发基于PC及其兼容计算机的、应用于工业及过程自动化领域的人机界面(HMI)软件。
组态软件：HMIMMI、SCADA InTouch HMI 软件Intouch 是Wonderware 公司开发的世界上第一个集成的、基于组件的MMI系统——Factory Suite 2000中的一个核心组件。
它具有世界领先的HMI和面向对象的图形开发环境，便于高效、快捷地配置用户的应用程序。
Wonderware®InTouch®for FactorySuite®为以工厂和操作人员为中心的制造信息系统提供了可视化工具。
InTouch的广泛用途InTouch HMI软件用于可视化和控制工业生产过程它提供了一种易用的开发环境和广泛的功能，使工程师能够快速地建立、测试和部署强大的连接和传递实时信息的自动化应用。
InTouch软件是一个开放的、可扩展的HMI，为定制应用程序设计提供了灵活性。
InTouch软件适合于部署在独立机械中、在分布式的服务器/客户机体系结构中、在利用FactorySuite工业应用服务器的应用中，也可以作为使用终端业务的瘦客户机应用。
InTouch广泛的应用于包括食品加工、石油、汽车、半导体、化工、制药、纸浆和造纸、交通等在内的全球众多纵向市场。
InTouch 特性和优点：图形用户界面(GUI)访问级口令安全性强大的QuickScript具有强大的网络功能无可匹敌的连接功能InTouch 提供了比其它HMI 产品更多的数以百计的I/O 服务器，支持用户连接任何工业自动化控制设备。
对WINDOWS XP 的支持Microsoft Windows XP 标志证书InTouch 8.0是第一个冠有“Designed for Windows XP ”标志的HMI脚本安全口令InTouch9.0与TRICON的连接HMI人机界面I/OSERVER TRICON TMR1.监视显示画面组态.2.创建I/O访问名(通过DDE SERVER与TRICON建立连接、传递实时信息.)3.DDE(Dynamic Data Exchange)动态数据交换InTouch9.0功能介绍1、可视化设计与显示2、外部组件/系统数据访问扩展3、记录事件4、报警记录5、历史报告分析工具系统配置要求1、硬件:最低：P3-400MHZ,256MB RAM,2G可用硬盘空间推荐：1.2GP3或更高主频;512MB RAM 2、操作系统:win2000sp3/win XP sp1InTouch界面环境1、应用程序管理器：用于组织管理创建的程序2、Windowmaker：开发界面3、Windowviewer:一种运行窗口用于显示在Windowmaker中创建的图形窗口Show lab1Module2 –Intouch的开发环境WindowMaker 图形用户界面Showwin1Module3–标记名词典“标记名字典”是InTouch的核心，它是用来输入相关数据详细信息的机制。
标记名字典的建立标记名类型Show win11、内存型针对InTouch程序内部仿真2、I/O对外部数据的读取或写入3、间接中间变量（.Name）变量类型1、离散discrete: BOOL (值0 或1 )2、模拟整形integer :介于-2,147,483,648 至2,147,483,647 间的32 位带符号整数值实型real : 小数型标记名,用32 位来保存结果。
3、消息型message : 文本字符串,131Show“标记名字典”实用程序：DBDump 和DBLoadDBDump ：将InTouch 应用程序“标记名字典”作为文本文件导出，以便在另一个程序（如Microsoft Excel）中进行查看或编辑。
DBLoad ：可供将采用适当格式的“标记名字典”文件（在另一个程序如Excel 中创建的，或是从另一个InTouch 应用程序中导出的DBDump 文件）加载到现有的InTouch 应用程序中。
这两个程序可供单独复制、修改或开发数据库（“标记名字典”）的各个部分，然后将它们合并到一个应用程序中。
ShowModule4–动画链接定义：赋予图形对象或符号“生命”，让其动起来。
可以改变对象或符号的外观，以反映标记名或表达式值所发生的变化。
Show win1触动链接：用在可以触控的对象或符号上，供操作员将数据输入系统。
九种触动链接用户输入：用于输入的触控对象上，For ex……游标：用于移动的对象或符号上。
触动按钮：用于按钮，创建此对象链接，将执行某个操作。
操作可以是改变离散值、执行动作脚本、显示窗口或隐藏窗口命令。
Show显示链接：向操作员提供输出。
八种显示链接线条颜色、填充颜色、文本颜色：离散：用于控制与离散表达式的值链接的对象或符号上For ex……模拟：模拟标记名（整型或实型）或模拟表达式的值离散报警：可与标记名、报警组或组变量的报警状态链接模拟报警：模拟型标记名、报警组或组变量的报警状态。
对象大小、位置、填充百分比、值显示Show其它闪烁：用于根据离散型标记名或表达式的值来使对象闪烁。
可见性：用于根据离散型标记名或表达式的值来控制对象的可见性。
失效：用于根据标记名或表达式的值来禁用对象的触动功能。
方向：用于根据标记名或表达式的值来旋转对象。
Show win1导出窗口：将窗口从一个InTouch应用程序移到另一个应用程序中以便维护。
导入窗口：将窗口从一个InTouch应用程序导入到当前应用程序，可以节省大量的开发时间，同时还提供一种简便、快捷的方法，供您创建远程标记名引用。
(how do?F2—Ctrl+E—转换—本地)占位符标记名：?d:,?i:,?r:,?m:注：导入/导出操作之前，需先关闭Window Viewer和其它运行窗口！showModule5-InTouch QuickScriptInTouch QuickScript都是由事件驱动的，事件可以是数据改变、条件、鼠标单击、定时器等等。
脚本的类型：1,应用程序链接到整个应用程序2,窗口脚本链接到特定的窗口3,条件链接到离散型标记名或表达式4,动作按钮与链接到触动链接-动作按钮的对象关联5,键脚本链接到键盘上特定的键或键组合6,数据改变脚本仅链接到标记名和（或）标记名点域7,ActiveX事件在运行时执行ActiveX控件事件8,QuickFunction您创建的且可依从其它InTouch QuickScript 或动画链接表达式中进行调用的脚本。
QuickFunction既可是同步也可是异步，而其它脚本类型只能是同步的脚本编写规则：1、不做声明，所有的变量均视为标记名2、每句话结尾加“；”3、注释语句{注释内容}4、IF、THEN、ELSE、ELSEIF、END、ENDIF语句5、支持局部变量Show winDISCRETEDIM“”AS{INTERGERREALMESSAGEModule6-安全性☞安全性的基本概念：是操作员“登录”到应用程序，然后输入其用户名与口令。
☞$Accesslevel访问级别最高为9999（此级别允许访问所有的安全性命令）；通过配置访问级别的高低来限制操作工的操作权限，不同的访问级别可以得到不同的操作权限。
☞InTouch应用程序的缺省安全设置是“无”。
创建新的应用程序时，缺省条件下，用户名会被设置为“Administrator”，其访问级别是9999,密码是“wonderware”。
ShowWin✓安全性脚本函数：PostLogonDialog()：启动InTouch―登录”对话框，并返回TRUE。
Logoff()：从InTouch中注销用户。
ChangePassword()：显示改变口令对话框，供已经登录的操作员更改口令。
习题:创建自定义安全登录窗口-----用户登陆界面USER ：*****PASSWORD ：******ACCESSLEVEL:*******确定取消要求：若用户名和密码均正确，点击“确定”按钮则会进入另一个窗口，单击“取消”按钮会关闭该登陆窗口。
Showlab安全系统标记名（仅为写入操作提供的）：$OperatorEntered ：用于输入有效的用户名。
$PasswordEntered ：用于输入有效口令。
Module7-报警和事件InTouch提供了一个通知系统，可以向操作员通知生产过程与系统状况的有关信息。
报警显示生产过程条件报警，而事件则表示正常的系统状态消息。
报警类型1、离散报警DSC2、偏差报警（a主偏差b副偏差）4、变化率报警Roc3、值报警（a高高报HiHi b高报Hi c低报Lo d低低报LoLo）报警级别1-999“1”是最高级别报警严重程度关键主要次要提示性优先级范围1-249250-499500-749750-999注:四种优先级:1表示关键、2主要、3次要、4提示性（即1、2、3、4）工程师在做InTouch时为每一个报警指定一个严重程度，配置好范围后，现场操作员就可以轻松打印与显示某种特定严重程度的报警。
报警组根报警组$System下分16个组，每组都可在其下层再分16个组，这样每层最多16个组，可分8层，故最多达16的8次方个报警组。
报警组用于不同的衡量标准来归类，每个标记名都与一个”报警组“关联，若没将标记名与”报警组“关联，则缺省条件下，会自动将它与$System关联。
报警点域：供动态控制和监视各种报警条件，许多点域可通过表达式和脚本来访问。
访问与标记名关联的点域要求使用的语法是Tagname.dotfield。
常用的点域：.Ack报警是否确认（可读/写离散型标记名点域:1确认0未确认）.Alarm报警是否存在（1报警0无报警）.Hilimit报警设置的高限参数(可读/写模拟型标记名点域)Show win.Histatus是否处于高报态(只读离散点域:1高报0非高报)Module8-实时和历史趋势实时趋势Real Time Trend实时趋势是动态的，它在运行期间不断更新，最多可以绘制四个本地标记名或表达式的变化。
