用3842做的电源电路真正完美的保护方案

UC3842的内部结构和特点UC3842 是美国Unitrode 公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。

UC3842 为8 脚双列直插式封装, 其内部原理框图如图 1 （UC3842 内部结构图）所示。

主要由 5. 0V 基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM 锁存器、高增益E /A 误差放大器和适用于驱动功率MOSFET 的大电流推挽输出电路等构成。

端 1 为COMP 端; 端2 为反馈端; 端3 为电流测定端; 端4 接R t、C t 确定锯齿波频率; 端5 接地; 端6 为推挽输出端, 有拉、灌电流的能力; 端7 为集成块工作电源电压端, 可以工作在8 ～40V; 端8 为内部供外用的基准电压5V,带载能力50mA 。

电路结构与工作原理图 2 （开关电源原理图）所示为笔者在实际工作中使用的电路图。

输入电压为24V 直流电。

三路直流输出, 分别为+ 5V /4A, + 12V /0. 3A 和- 12V /0. 3A 。

所有的二极管都采用快速反应二极管, 核心PWM 器件采用UC3842 。

开关管采用快速大功率场效应管。

启动过程首先由电源通过启动电阻R1提供电流给电容C2充电, 当C2电压达到UC3842 的启动电压门槛值16V 时,UC3842 开始工作并提供驱动脉冲, 由6 端输出推动开关管工作, 输出信号为高低电压脉冲。

高电压脉冲期间, 场效应管导通, 电流通过变压器原边, 同时把能量储存在变压器中。

根据同名端标识情况, 此时变压器各路副边没有能量输出。

当 6 脚输出的高电平脉冲结束时, 场效应管截止, 根据楞次定律, 变压器原边为维持电流不变, 产生下正上负的感生电动势, 此时副边各路二极管导通, 向外提供能量。

同时反馈线圈向UC3842 供电。

UC3842 内部设有欠压锁定电路, 其开启和关闭阈值分别为16V 和10V, 如图3 所示。

3842的原理及应用详解1. 概述3842是一种集成电路芯片，常用于电源管理和控制电路中。

它能够提供稳定的直流输出电压，并且具备过压和过流保护功能。

本文将详细介绍3842的原理和应用。

2. 3842的工作原理2.1 反馈控制原理3842通过反馈控制实现稳定的直流输出电压。

工作原理如下： 1. 通过采集电路将输出电压与参考电压进行比较。

2. 根据比较结果，调节PWM（脉冲宽度调制）控制信号的占空比。

3. PWM控制信号通过驱动电路，调节功率开关管（如MOS 管）的导通时间，从而控制输出电压。

2.2 保护功能原理3842还具备过压和过流保护功能，以保护电路和器件的安全。

工作原理如下：1. 过压保护：当输出电压超过设定阈值时，3842将关闭功率开关管，以阻断输出电流。

2. 过流保护：当输出电流超过设定阈值时，3842将关闭功率开关管。

3. 3842的应用场景3.1 电源管理系统3842广泛应用于电源管理系统中，帮助实现高效能、低功耗的供电方案。

它可以应用于各种电源系统，例如： - 开关电源 - DC-DC变换器 - AC-DC变换器 - 反激式电源3.2 照明控制系统3842还可用于照明控制系统，实现灯光的亮度调节和色温调节等功能。

它能够根据环境亮度和用户需求，自动调整LED灯的亮度和色温。

3.3 电动汽车充电桩3842在电动汽车充电桩中起到关键作用。

它可以实现电流和电压的控制，确保电动汽车充电过程的安全和稳定。

4. 3842的优势4.1 高稳定性3842采用了高精度的反馈控制技术，能够实现精确的输出电压控制，提高电源系统的稳定性。

4.2 低能耗3842在工作时能够自动调整功率开关管的导通时间，从而降低能耗，提高效率。

4.3 强大的保护功能3842具备过压和过流等保护功能，保护电路和器件的安全，延长其使用寿命。

4.4 灵活的应用性3842适用于各种应用场景，如电源管理系统、照明控制和电动汽车充电桩等。

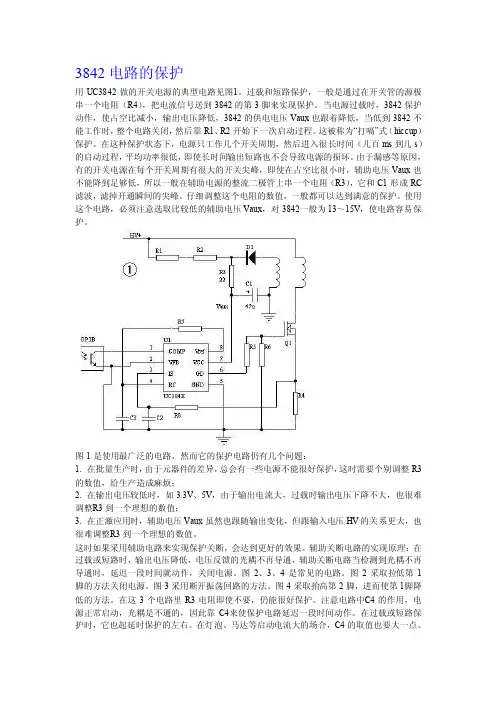

3842电‎路的保护用UC38‎42做的开‎关电源的典‎型电路见图‎1。

过载和短路‎保护，一般是通过‎在开关管的‎源极串一个‎电阻（R4），把电流信号‎送到384‎2的第3脚‎来实现保护‎。

当电源过载‎时，3842保‎护动作，使占空比减‎小，输出电压降‎低，3842的‎供电电压V‎a ux也跟‎着降低，当低到38‎42不能工‎作时，整个电路关‎闭，然后靠R1‎、R2开始下‎一次启动过‎程。

这被称为“打嗝”式（hiccu‎p）保护。

在这种保护‎状态下，电源只工作‎几个开关周‎期，然后进入很‎长时间（几百ms到‎几s）的启动过程‎，平均功率很‎低，即使长时间‎输出短路也‎不会导致电‎源的损坏。

由于漏感等‎原因，有的开关电‎源在每个开‎关周期有很‎大的开关尖‎峰，即使在占空‎比很小时，辅助电压V‎a ux也不‎能降到足够‎低，所以一般在‎辅助电源的‎整流二极管‎上串一个电‎阻（R3），它和C1形‎成RC 滤波‎，滤掉开通瞬‎间的尖峰。

仔细调整这‎个电阻的数‎值，一般都可以‎达到满意的‎保护。

使用这个电‎路，必须注意选‎取比较低的‎辅助电压V‎a ux，对3842‎一般为13‎～15V，使电路容易‎保护。

图1是使用‎最广泛的电‎路，然而它的保‎护电路仍有‎几个问题：1. 在批量生产‎时，由于元器件‎的差异，总会有一些‎电源不能很‎好保护，这时需要个‎别调整R3‎的数值，给生产造成‎麻烦；2. 在输出电压‎较低时，如3.3V、5V，由于输出电‎流大，过载时输出‎电压下降不‎大，也很难调整‎R3到一个‎理想的数值‎；3. 在正激应用‎时，辅助电压V‎a ux虽然‎也跟随输出‎变化，但跟输入电‎压HV的关‎系更大，也很难调整‎R3到一个‎理想的数值‎。

这时如果采‎用辅助电路‎来实现保护‎关断，会达到更好‎的效果。

辅助关断电‎路的实现原‎理：在过载或短‎路时，输出电压降‎低，电压反馈的‎光耦不再导‎通，辅助关断电‎路当检测到‎光耦不再导‎通时，延迟一段时‎间就动作，关闭电源。

UC3842芯片设计开关电源_中文资料
UC3842的工作原理是基于PWM（脉宽调制）控制技术，通过控制开关
管的导通时间比例来调节输出电压。

UC3842芯片内置了一个错误放大器、一个PWM比较器、一个复位控制电路和一个延时电路。

通过错误放大器，UC3842能够检测到输出电压的变化，并通过PWM比较器产生调制信号。

复位控制电路和延时电路则用于控制开关管的导通时间。

UC3842的应用范围非常广泛，可以用于各种开关电源的设计。

例如，它可以应用在电视机、手机充电器、电脑电源等电子设备中。

由于
UC3842具有稳定、高效和可靠的特性，因此被广泛应用于工业控制、仪
器仪表、通信设备等领域。

在设计UC3842开关电源时，有几个关键要点需要注意。

首先是选择
合适的输入和输出滤波电容，以保证电源的稳定性和可靠性。

其次是选择
合适的功率管和变压器，以满足电源的输出功率需求。

此外，还需要合理
设计反馈回路，以实现恒定的输出电压。

最后，还需要对整个电路进行合
理布局和散热设计，以确保电源的工作稳定性和效率。

总之，UC3842是一款功能强大的开关电源控制芯片，它能够提供精
确的电源管理和保护功能。

在设计UC3842开关电源时，需要注意选择合
适的元器件和合理布局，以确保电源的稳定性和效率。

希望本文能够对
UC3842的设计和应用有所帮助。

UC3842芯片设计开关电源_中文资料UC3842芯片设计开关电源笔者最近设计了由UC3842组成的DC2DC转换器,总的框架采用参考文献中现成的电路。

但由于输入电压和工作频率不同,重新设计了电路参数。

UC3842的内部结构和特点UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。

UC3842为8脚双列直插式封装,其内部原理框图如图1所示。

主要由5. 0V基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成端1为COMP端;端2为反馈端;端3为电流测定端;端4接Rt、Ct 确定锯齿波频率;端5接地;端6为推挽输出端,有拉、灌电流的能力;端7为集成块工作电源电压端,可以工作在8～40V;端8为内部供外用的基准电压5V,带载能力50mA。

2 电路结构与工作原理图2所示为笔者在实际工作中使用的电路图。

输入电压为24V直流电。

三路直流输出,分别为+5V/4A, +12V/0. 3A和- 12V/0. 3A。

所有的二极管都采用快速反应二极管,核心PWM器件采用UC3842。

开关管采用快速大功率场效应管。

2. 1 启动过程首先由电源通过启动电阻R1提供电流给电容C2充电,当C2电压达到UC3842的启动电压门槛值16V时,UC3842开始工作并提供驱动脉冲,由6端输出推动开关管工作,输出信号为高低电压脉冲。

高电压脉冲期间,场效应管导通,电流通过变压器原边,同时把能量储存在变压器中。

根据同名端标识情况,此时变压器各路副边没有能量输出。

当6脚输出的高电平脉冲结束时,场效应管截止,根据楞次定律,变压器原边为维持电流不变,产生下正上负的感生电动势,此时副边各路二极管导通,向外提供能量。

同时反馈线圈向UC3842供电。

UC3842内部设有欠压锁定电路,其开启和关闭阈值分别为16V和10V,如图3所示。

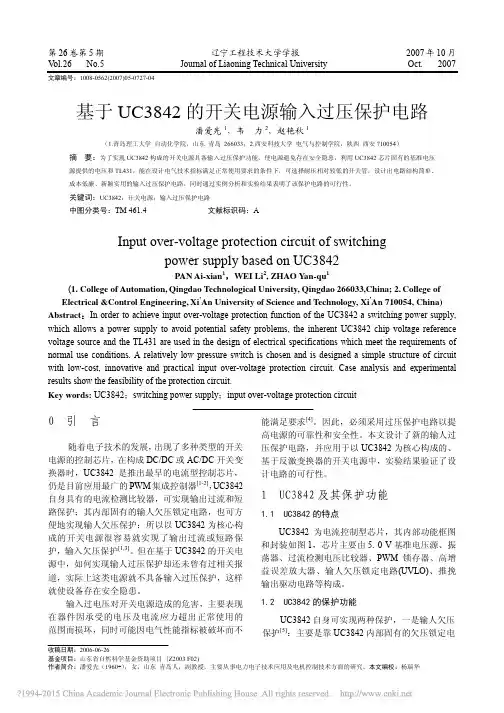

第26卷第5期 辽宁工程技术大学学报 2007年10月V ol.26 No.5 Journal of Liaoning Technical University Oct . 2007收稿日期：2006-06-26基金项目：山东省自然科学基金资助项目 (Z2003 F02) 作者简介：潘爱先（1960-），女，山东 青岛人，副教授，主要从事电力电子技术应用及电机控制技术方面的研究。

本文编校：杨瑞华文章编号：1008-0562(2007)05-0727-04基于UC3842的开关电源输入过压保护电路潘爱先1，韦 力2，赵艳秋1（1.青岛理工大学 自动化学院，山东 青岛 266033；2.西安科技大学 电气与控制学院，陕西 西安710054）摘 要：为了实现UC3842构成的开关电源具备输入过压保护功能，使电源避免存在安全隐患，利用UC3842芯片固有的基准电压源提供的电压和TL431，能在设计电气技术指标满足正常使用要求的条件下，可选择耐压相对较低的开关管，设计出电路结构简单、 成本低廉、新颖实用的输入过压保护电路，同时通过实例分析和实验结果表明了该保护电路的可行性。

关键词：UC3842；开关电源；输入过压保护电路中图分类号：TM 461.4 文献标识码：AInput over-voltage protection circuit of switchingpower supply based on UC3842PAN Ai-xian 1，WEI Li 2, ZHAO Yan-qu 1(1. College of Automation, Qingdao Technological University, Qingdao 266033,China; 2. College of Electrical &Control Engineering, Xi ’An University of Science and Technology, Xi ’An 710054, China) Abstract ：In order to achieve input over-voltage protection function of the UC3842 a switching power supply, which allows a power supply to avoid potential safety problems, the inherent UC3842 chip voltage reference voltage source and the TL431 are used in the design of electrical specifications which meet the requirements of normal use conditions. A relatively low pressure switch is chosen and is designed a simple structure of circuit with low-cost, innovative and practical input over-voltage protection circuit. Case analysis and experimental results show the feasibility of the protection circuit.Key words: UC3842；switching power supply ；input over-voltage protection circuit0 引 言随着电子技术的发展，出现了多种类型的开关电源的控制芯片，在构成DC/DC 或AC/DC 开关变换器时，UC3842是推出最早的电流型控制芯片，仍是目前应用最广的PWM 集成控制器[1-2]，UC3842自身具有的电流检测比较器，可实现输出过流和短路保护；其内部固有的输人欠压锁定电路，也可方便地实现输人欠压保护；所以以UC3842为核心构成的开关电源很容易就实现了输出过流或短路保护，输入欠压保护[1,3]。

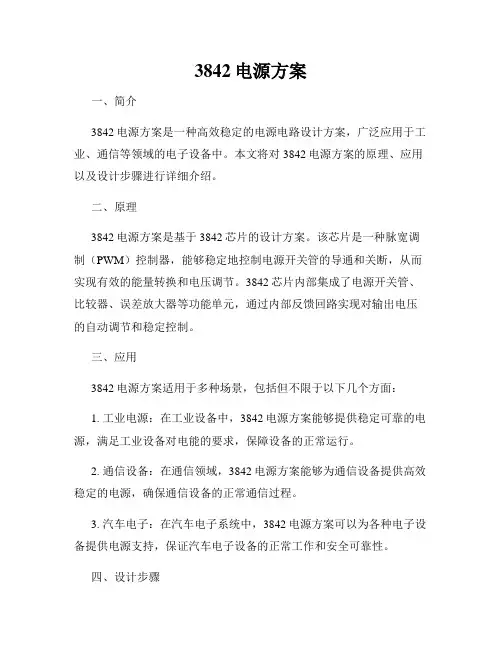

3842电源方案一、简介3842电源方案是一种高效稳定的电源电路设计方案，广泛应用于工业、通信等领域的电子设备中。

本文将对3842电源方案的原理、应用以及设计步骤进行详细介绍。

二、原理3842电源方案是基于3842芯片的设计方案。

该芯片是一种脉宽调制（PWM）控制器，能够稳定地控制电源开关管的导通和关断，从而实现有效的能量转换和电压调节。

3842芯片内部集成了电源开关管、比较器、误差放大器等功能单元，通过内部反馈回路实现对输出电压的自动调节和稳定控制。

三、应用3842电源方案适用于多种场景，包括但不限于以下几个方面：1. 工业电源：在工业设备中，3842电源方案能够提供稳定可靠的电源，满足工业设备对电能的要求，保障设备的正常运行。

2. 通信设备：在通信领域，3842电源方案能够为通信设备提供高效稳定的电源，确保通信设备的正常通信过程。

3. 汽车电子：在汽车电子系统中，3842电源方案可以为各种电子设备提供电源支持，保证汽车电子设备的正常工作和安全可靠性。

四、设计步骤设计3842电源方案需要经过以下几个步骤：1. 确定输出要求：根据实际应用需求，确定电源输出的电压和电流等参数。

2. 选择元器件：根据输出要求选择合适的电感、电容、二极管等元器件，并根据3842芯片的规格书和推荐电路设计合适的外围电路。

3. PCB设计：根据电路设计要求，进行PCB布局和走线设计，确保信号传输的可靠性和抗干扰性。

4. 电源调试：完成PCB制板后，进行电源的调试工作，包括输入电压范围测试、输出电压稳定性测试等。

5. 优化和改进：根据实际测试结果，对电源方案进行优化和改进，以提高电源的性能和稳定性。

五、总结3842电源方案是一种高效稳定的电源设计方案，适用于工业、通信和汽车电子等领域。

在实际应用中，通过根据实际需求确定输出要求、选择合适的元器件，并进行细致的设计和调试工作，能够设计出满足需求的电源系统。

通过不断优化和改进，还能进一步提高电源的性能和稳定性，满足不同领域的电源需求。

UC3842工作原理及应用UC3842是一种特定用途、开关控制电压模式电源管理集成电路，常用于直流-直流转换器、直流-交流逆变器和LED驱动器等应用中。

UC3842具有全面的保护功能和高效的节能特性，能够实现电源系统的稳定和可靠性。

UC3842采用前馈型电压模式控制，能够根据输出电压来调整开关管的控制信号，从而实现稳定的输出电压。

1.开关管驱动：UC3842通过电流源方式为MOS管提供驱动电流，以确保其能够迅速地开关和关闭。

当网络电压通过变压器传递时，输出电压将被输入电压控制。

2.反馈控制：UC3842利用输出电压的反馈信号来调整开关管的开关频率和占空比，以遵循控制回路的设定点。

当输出电压低于设定值时，反馈控制电路将增加开关频率和占空比，以增加输出电压。

反之，当输出电压高于设定值时，频率和占空比将会降低。

3.比较器：UC3842内部包含一个误差放大器和两个比较器。

误差放大器将输出电压和设定电压进行比较，产生一个误差信号。

该误差信号经过发射门电路传输到PWM比较器中，并与一个三角波进行比较。

根据比较结果，PWM控制器会调整开关管的开关频率和占空比。

1.直流-直流和直流-交流转换器：UC3842能够稳定地控制开关管的工作状态，实现高效的能量转换。

它可以应用于各种不同的电源系统，例如电视，电脑等。

2.LED驱动器：UC3842的高效节能特性使其成为LED照明驱动器的理想选择。

它能够提供稳定的电压和电流输出，确保LED灯的稳定工作。

3.电池充电器：UC3842能够对电池进行有效的充电控制，并在达到设定电压后自动切换至维持模式，以防止过充和过放。

4.电力因素校正：UC3842可以通过控制开关管的开关频率和占空比来实现对电力因素的校正，从而提高电源系统的效率和性能。

总结起来，UC3842是一种多功能的开关控制电源管理集成电路，具有广泛的应用领域。

它采用前馈型电压模式控制，通过输出电压的反馈信号来调整开关频率和占空比，从而实现稳定的输出电压。

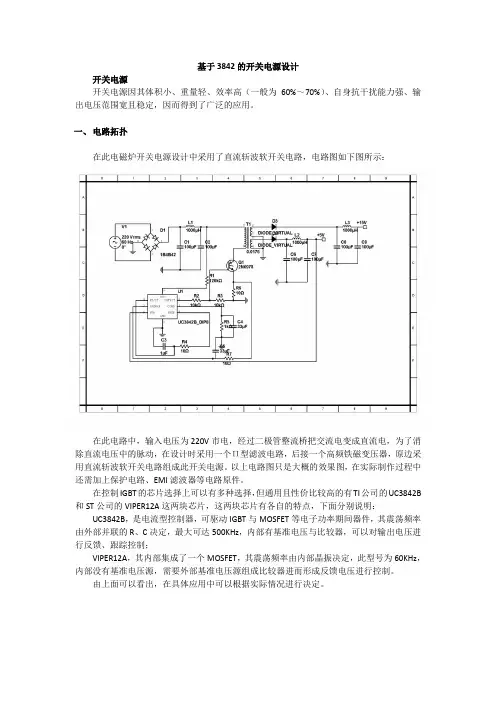

基于3842的开关电源设计开关电源开关电源因其体积小、重量轻、效率高（一般为60%～70%）、自身抗干扰能力强、输出电压范围宽且稳定，因而得到了广泛的应用。

一、电路拓扑在此电磁炉开关电源设计中采用了直流斩波软开关电路，电路图如下图所示：在此电路中，输入电压为220V市电，经过二极管整流桥把交流电变成直流电，为了消除直流电压中的脉动，在设计时采用一个Π型滤波电路，后接一个高频铁磁变压器，原边采用直流斩波软开关电路组成此开关电源。

以上电路图只是大概的效果图，在实际制作过程中还需加上保护电路、EMI滤波器等电路原件。

在控制IGBT的芯片选择上可以有多种选择，但通用且性价比较高的有TI公司的UC3842B 和ST公司的VIPER12A这两块芯片，这两块芯片有各自的特点，下面分别说明：UC3842B，是电流型控制器，可驱动IGBT与MOSFET等电子功率期间器件，其震荡频率由外部并联的R、C决定，最大可达500KHz，内部有基准电压与比较器，可以对输出电压进行反馈、跟踪控制；VIPER12A，其内部集成了一个MOSFET，其震荡频率由内部晶振决定，此型号为60KHz，内部没有基准电压源，需要外部基准电压源组成比较器进而形成反馈电压进行控制。

由上面可以看出，在具体应用中可以根据实际情况进行决定。

二、变压器设计工作频率对电源的体积、重量及电路特性影响很大。

工作频率高，输出滤波电感和电容体积减小，但开关损耗增高，热量增大，散热器体积加大。

实际设计中需要考虑综合因素进行决定。

电磁炉开关电源选用20KHz频率。

根据实际需要选取磁芯材料和磁芯结构，应用比较广泛的磁芯材料有铁氧体、铁镍铝合金、硅钢等，R2KB铁氧体材料制成的EE型铁氧体磁芯，其具有品种多，引线空间大，接线操作方便，价格便宜等优点，因而应用比较广泛，此设计中暂定用此种磁芯材料。

根据计算公示：其中为初级线圈电压，为波形系数，方波的波形系数为4，为初级线圈匝数，为工作磁感应强度，为磁芯有效面积可以算得为88匝，进而可以算得次级线圈5v的匝数为7匝，10V的为15匝。

基于TL3842的开关电源设计开关电源是一种能够将输入电能转化为高频脉冲能，然后通过控制脉冲的开关，将开关管直流化，再经过变压平滑滤波、反馈调节等技术，输出所需电压和电流的电源设备。

TL3842是一款专用于开关电源控制的集成电路，具有自适应电源管理和功率系数校正功能，适用于高效、稳定的开关电源设计。

开关电源设计的关键是保证输出稳定性和功率效率。

下面将通过具体的设计步骤，详细介绍基于TL3842的开关电源设计过程。

1.确定输出电压和输出电流需求。

根据实际应用需求，确定所需要的输出电压和输出电流。

这是开关电源设计的起点，也是后续设计中影响整体电路结构和参数的重要因素。

2.选择开关管和输出电感元件。

开关管是开关电源的核心部件，关系到整个电路的工作频率、开关损耗以及效率等因素。

根据输出电压和输出电流需求，选择符合要求的开关管，并计算开关管的额定电流和功率。

同样，输出电感元件的选择也应考虑输出电压和输出电流需求。

需要保证元件的电流饱和位宽度大于所需的最大输出电流波动。

3.确定电路拓扑结构。

常见的开关电源拓扑结构有Boost、Buck、Buck-Boost、Flyback和Forward等。

根据输出电压和输出电流需求，选择适合的电路拓扑结构。

以此为基础，进一步确定电路的工作方式。

4.设计反馈控制电路。

根据所需的输出稳定性，选择合适的反馈控制电路。

常用的有电压模式控制和电流模式控制。

结合TL3842的特性，设计相应的反馈网络和反馈回路，保证输出电压稳定。

5.设计电源滤波电路。

开关电源输出脉冲噪声较大，需要通过设计合适的滤波电路，将脉冲转化为平滑的直流输出。

选择合适的滤波电容和滤波电感，以及输入和输出端的抗干扰电容等元件，提高整体滤波效果。

6.设计过载保护电路。

为了保证开关电源的安全运行，需要设计过载保护电路。

根据输出电流需求，选择合适的过载保护元件，并设计合适的保护电路，实现对过载情况的及时响应和保护。

7.仿真和调试。
