大型机房环境动力集中监控系统的设计思路

机房环境动力监控系统规划方案一、为什么要用动力环境监控在信息化建设中，机房运行处于信息交换管理的核心位置。

机房内所有设备必须时时刻刻正常运转，否则一旦某台设备出现故障，对数据传输、存储及系统运行构成威胁，就会影响到全局系统的运行。

如果不能及时处理，更有可能损坏硬件设备，耽误业务系统运转，造成的经济损失是不可估量的。

二、机房环境动力监控介绍随着网络信息化和机房房建设发展迅猛，作为机房正常、稳定运行基本保证的空调、电源等设备的运行状况以及机房环境的安全状况也日渐凸显出其重要性。

由于许多重要机房是24h不间断运行，而管理人员很难保证时时刻刻对机房情况进行监控，因此通过技术手段实现24h不间断监控显得非常必要。

机房环境动力监控系统通过通信和软件的集成，可以实现对机房环境和UPS、机房空调、发电机等设备的集中监视，并实时采集报警信息发送给相关的管理人员。

机房环境动力监控的监控对象是机房的辅助设备，目前一般没有将服务器、网络等的运行纳入监控范围(有专业的软件可以实现服务器和网络的监控)。

机房环境动力监控与楼宇自控系统相比较，其特殊性表现在:(1)机房规模虽小，但被监控设备类别多、品牌杂、型号多。

(2)被监控设备应用面窄，大多仅限于机房使用，与楼宇自控的控制对象往往不同。

(3)机房设备由于安全性要求很高，因此主要以监视为主，控制需求较少，以避免误操作带来的风险。

三、环境动力监控系统的结构组成机房环境动力监控系统由现场传感器和检测设备、通信设备、上位机和软件组成。

其中上位机和软件处于核心地位。

整个系统主体上是基于PC的(PG-Based)控制结构。

机房环境动力监控的特点是以监视为主，采集的数据需要进行处理如报表、各种报警、打印、数据记录等。

因此监控软件的核心功能之一就是采集数据。

它和采集数据的硬件设备的通信方式主要可归纳为三种。

(1)标准通信协议。

常用的标准协议有:ARCNET，CANBus，DevjceNet，LonWorks，Modbus，Profibus。

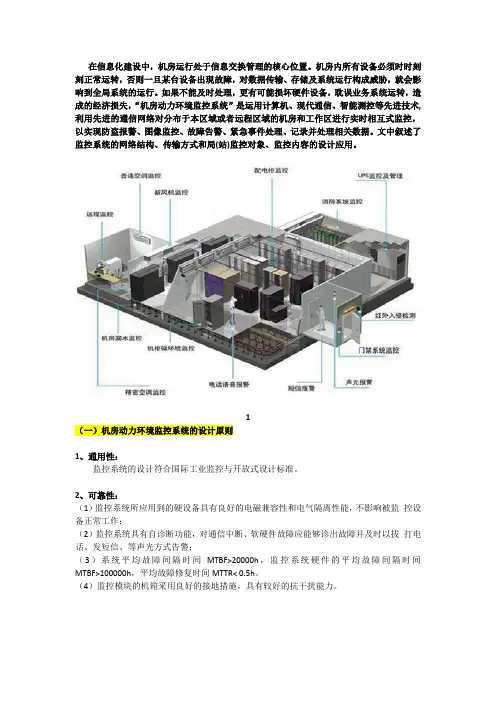

在信息化建设中，机房运行处于信息交换管理的核心位置。

机房内所有设备必须时时刻刻正常运转，否则一旦某台设备出现故障，对数据传输、存储及系统运行构成威胁，就会影响到全局系统的运行。

如果不能及时处理，更有可能损坏硬件设备，耽误业务系统运转，造成的经济损失，“机房动力环境监控系统”是运用计算机、现代通信、智能测控等先进技术,利用先进的通信网络对分布于本区域或者远程区域的机房和工作区进行实时相互式监控，以实现防盗报警、图像监控、故障告警、紧急事件处理、记录并处理相关数据。

文中叙述了监控系统的网络结构、传输方式和局(站)监控对象、监控内容的设计应用。

1（一）机房动力环境监控系统的设计原则1、通用性：监控系统的设计符合国际工业监控与开放式设计标准。

2、可靠性：（1）监控系统所应用到的硬设备具有良好的电磁兼容性和电气隔离性能，不影响被监控设备正常工作；（2）监控系统具有自诊断功能，对通信中断、软硬件故障应能够诊出故障并及时以拔打电话、发短信、等声光方式告警；（3）系统平均故障间隔时间MTBF>20000h，监控系统硬件的平均故障间隔时间MTBF>100000h，平均故障修复时间MTTR< 0.5h。

（4）监控模块的机箱采用良好的接地措施，具有较好的抗干扰能力。

23、准确性：（1）告警准确率：100%；（2）对现场设备的控制准确率：100%；（3）主要采集量精度要求：（4）直流电压精度优于0.5%（5）蓄电池单体电压误差不大于±5mv（6）其它电量优于2%（7）非电量优于5%4、稳定性：监控系统某一子系统运行异常，不影响系统中其它子系统的正常运行。

5、安全性：（1）硬件系统的设计采用可靠的电气隔离，保证系统的软硬件在任何情况下，均不能够影响被监控对象运行的安全性；（2）软件系统的设计对系统管理和维护人员进行多级权限分类以区分限制各级别用户对系统的访问和操作能力，保证系统操作的安全性；（3）监控系统为用户对系统所做的管理和维护操作进行跟踪记录，为系统日后出现运行事故提供辅助分析功能以追究相关的事故责任。

机房动力环境监控系统方案设计一、问题背景随着信息技术的不断发展，机房作为信息系统的核心基础设施之一，面临着越来越大的挑战。

机房动力环境监控系统可以实时监测机房的温度、湿度、电压、电流等关键参数，确保机房的稳定运行。

因此，设计一套可靠的机房动力环境监控系统方案是非常重要的。

二、方案设计1.关键参数监测系统需要实时监测机房内的关键参数，包括温度、湿度、电压、电流等。

可以使用传感器来实现这些参数的监测，并将监测到的数据传输到数据采集模块。

2.数据采集与处理数据采集模块负责采集传感器传输的数据，并将其进行处理和分析。

数据采集模块需要具备高速采集和处理能力，能够快速处理大量的数据，并将处理后的数据传输给后台服务器。

3.后台服务器后台服务器负责接收数据采集模块传输的数据，并将其存储在数据库中。

后台服务器需要具备高性能的计算能力和存储能力，以应对大量数据的处理和存储需求。

同时，后台服务器还需要实现数据的可视化展示功能，方便管理员查看机房状态。

4.数据分析与预警通过对采集到的数据进行分析，系统可以实现机房环境的趋势分析和异常预测。

当监测到机房环境数据超出设定的安全范围时，系统可以通过短信、邮件等方式发送预警信息给管理员，提醒其及时采取措施。

5.远程监控与管理通过互联网连接机房动力环境监控系统，管理员可以实现对机房环境的远程监控和管理。

管理员可以随时随地通过手机、电脑等终端设备查看机房的环境数据和状态，并能够远程控制机房的设备，实现对机房的远程管理。

三、技术选型1.传感器：选择可靠、精准、稳定的传感器，如温湿度传感器、电压传感器、电流传感器等。

2.数据采集模块：选择具备高速采集和处理能力的数据采集模块，可以使用嵌入式系统或者微控制器等硬件设备。

3.后台服务器：选择具备高性能计算和存储能力的服务器，可以选择云服务器或者自建服务器。

4. 数据库：选择可靠、高性能的数据库，如MySQL、MongoDB等。

5.预警通知：选择短信、邮件等通知方式，可使用短信网关和邮件服务器来实现。

机房动力环境集中监控系统设计方案(图)1 概述1.1 中心机房前言随着信息技术的发展和普及，计算机系统及通信设备数量与日俱增，规模越来越大，中心机房、计算机系统和通讯网络已成为各大单位业务管理的核心部分。

为保证其安全正常运行，与之配套的机房动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调工作。

如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想。

因此对中心机房的动力及环境系统进行实时集中的监控极其必要。

在我国，机房监控起步较晚，中心机房动力及环境设备各自独立运行，并且普遍缺乏专职的设备管理人员和综合有效的管理手段。

机房环境检测系统采用深圳市安之源技术有限公司开发研制的AZY2000机房监控系统软件，深圳市安之源技术有限公司在九十年代初开始研究机房监控管理，集多年监控系统开发之经验，结合最新自控和软硬件技术，针对机房场地的具体特点，自主开发了AZY2000机房监控系统，实现了机房集中分布式监控和智能化专家管理，在电信、金融、海关、税务、电力、公安、交通等许多行业的机房中得到良好的应用，其系统设计先进、运行稳定、操作方便获得用户一致好评。

门禁系统采用台湾财鑫OCM-ACS门禁管制软件监测门的开关状态，刷卡开门的时间、门区及卡号，记录和显示进出门统计资料以及报警信息处理。

1.2 中心机房设计依据·计算机机房监控用户要求·《计算机站场地技术条件》GB2887-89·《计算站场地安全要求》GB9361-88·《民用闭路监视电视系统工程技术规范》(GB50198)1.3 中心机房设计原则·系统选型高起点：a. 技术先进性：选用国际最新的专业厂家产品b. 系统高可靠性：系统的硬件和软件均采用技术成熟的产品c. 系统运行管理方便：软件系统中文化，组态开发，操作方便d. 技术支持能力强：承建单位技术实力强，服务完善e. 系统可扩展性能强：模块化结构有利于扩展与维护·投资少：系统选型具有高性能价格比·建设时间短：在较短的时间内完成系统的安装调试2机房监控系统介绍2.1 机房监控系统组成机房监控系统示意图机房监控系统由硬件系统和软件系统组成。
