斜拉桥和悬索桥的总体布置和结构体系
主跨跨径
索 塔 高 度
索面形式（辐射式、竖琴式或扇式） 双塔：H/l2=0.18~0.25
拉索的索距
单塔：H/l2=0.30~0.45
拉索的水平倾角
6
拉索布置
斜拉索横向布置
空间布置形式
单索面
竖直双索面 双索面
倾斜双索面
7
拉索在平面内的布置型式
辐射式 竖琴式 扇式
拉索间距
早期：稀索
混凝土达 15m~30m 钢斜拉桥达 30m~50m
31
1）斜拉桥施工的理论计算
斜拉桥施工的理论计算方法主要有以下几种：1、倒拆法；2）正算法
倒拆法从斜拉桥成桥状态出发（即理想的恒载状态出发）用与实际施工 步骤相反的顺序，进行逐步倒退计算来获得各施工节段的控制参数，根据 这些参数对施工进行控制与调整，并按正装顺序施工。
正算法是按斜拉桥的施工顺序，依次计算出各施工节段架设时的内力和 位移。并依据一定的计算原则，选定相应的计算参数作为未知变量，通过 求解方程得到相应的控制参数。
1)主梁的边跨和主跨比 2) 主梁端部处理 3) 主梁高度沿跨长的变化
混凝土主梁横截面形式
1）实体双主梁截面；2）板式边主梁截面；3）分 离双箱截面；4）整体箱形截面；5）板式梁截面
双索面钢主梁横截面形式
双主梁、单箱单室钢梁、两个单箱单室钢梁、 多室钢梁和钢桁梁
21
3、主梁构造特点（续）
主要尺寸拟定
混凝土斜拉桥的拉索一般为柔性索，高强钢丝外包的索套仅作为保护材 料，不参加索的受力，在索的自重作用下有垂度，垂度对索的受拉性能有影 响，同时索力大小对垂度也有影响。 为了简化计算，在实际计算中索一般采 用一直杆表示，以索的弦长作为杆长。关健 问题是考虑索垂度效应对索的伸长与轴力的 关系影响，这种影响采用修正弹性模量来考 虑。

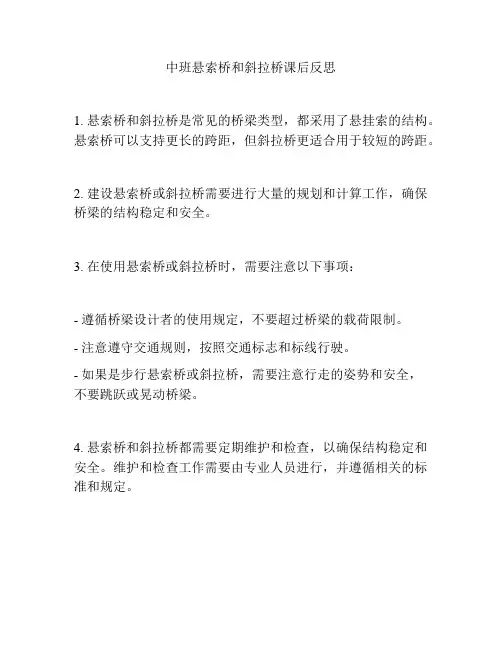

中班悬索桥和斜拉桥课后反思
中班悬索桥和斜拉桥课后反思
1. 悬索桥和斜拉桥是常见的桥梁类型，都采用了悬挂索的结构。
悬索桥可以支持更长的跨距，但斜拉桥更适合用于较短的跨距。
2. 建设悬索桥或斜拉桥需要进行大量的规划和计算工作，确保桥梁的结构稳定和安全。
3. 在使用悬索桥或斜拉桥时，需要注意以下事项：
- 遵循桥梁设计者的使用规定，不要超过桥梁的载荷限制。
- 注意遵守交通规则，按照交通标志和标线行驶。
- 如果是步行悬索桥或斜拉桥，需要注意行走的姿势和安全，
不要跳跃或晃动桥梁。
4. 悬索桥和斜拉桥都需要定期维护和检查，以确保结构稳定和安全。
维护和检查工作需要由专业人员进行，并遵循相关的标准和规定。
斜拉桥&悬索桥
第六章悬索桥及斜拉桥第一节悬索桥及斜拉桥的分类及构造一、悬索桥、斜拉桥的分类（一）悬索桥悬索桥也称吊桥，是指利用主缆和吊索作为加劲梁的悬挂体系，将桥跨所承受的荷载传递到桥塔、锚碇的桥梁。
其主要结构由主缆、索塔、锚碇、吊索、加劲梁组成。
悬索桥的类型可根据悬吊跨数、主缆锚固方式及悬吊方式等方面加以划分。
1．按悬吊跨数分类其结构形式如图6-1。
其中单跨悬索桥和三跨悬索桥最为常用。
图6-1 悬吊跨数不同的悬索桥a)单跨悬索桥；b)三跨悬索桥；c)四跨悬索桥；d)五跨悬索桥1）单跨悬索桥2）三跨悬索桥3）多跨悬索桥图6-2 联袂布置的悬索桥2．按主缆的锚固方式分类按主缆的锚固形式划分，可分为地锚式悬索桥和自锚式悬索桥。
3．根据悬吊方式分类1）采用竖直吊索并以钢桁架作加劲梁，如图6-4所示。
2）采用三角布置的斜吊索，并以扁平流线形钢箱梁作加劲梁，如图6-5所示。
3）混合式，即采用竖直吊索和斜吊索，流线形钢箱梁作加劲梁。
如图6-6所示。
图6-4 采用竖直吊索桁式加劲梁悬索桥图6-5 采用斜吊索钢箱加劲梁的悬索桥图6-6 带斜拉索的悬索桥4．按支承结构分类图6-7 按支承构造划分悬索桥形式a)单跨两铰加劲梁；b)三跨两铰加劲梁；c)三跨连续加劲梁（二）斜拉桥斜拉桥的主要组成部分为主梁、索塔及拉索。
1．按索塔布置方式分1）单塔式斜拉桥采用图6-8-b）的单塔式斜拉桥。
2）双塔式斜拉桥桥下净空要求较大时，多采用图6-8 a）所示的双塔式斜拉桥。
图6-8 斜拉桥跨径布置3）多塔式斜拉桥在跨越宽阔水面时，由于桥梁长度大，可采用图6-8c)所示的多塔斜拉桥。
2．按主梁的支承条件分1）连续梁式斜拉桥如图6-9 a）。
2）单悬臂式斜拉桥如图6-9 b）。
3）T形刚架式斜拉桥如图6-9 c）。
图 6-9按主梁支承条件划分斜拉桥形式二、悬索桥、斜拉桥的构造（一）悬索桥上部结构的主要形式和构造特点现代悬索桥通常主要由主缆、主塔、锚碇与加劲梁等四大主体结构以及塔顶主索鞍、锚口散索鞍座或散索箍和悬吊系统等重要附属系统组成。
斜拉桥与悬索桥简介
建成年份 1998 1994 2001 2000 2000 1993 1996 1997 1991 1999 1991 2000 1991 1999 1993 1999 1986 1989 1992 1996
世界第一斜拉桥－多多罗大桥
位于日本Nishi-Seto高速公路上的Tatara桥
法国Normandy桥
斜拉桥
由斜拉索与主梁共同承受荷载，斜拉索的纵桥向水平分力在主梁中 引起较大的轴向力，恒载内力所占比重很大。
悬索桥只有通过调整垂跨比才能改变主缆的恒载内力， 而斜拉桥可直接通过张拉斜拉索就能调整索、梁的恒载内力。
（2）材料方面
◎（大跨度）悬索桥 加劲梁多采用自重较轻的钢材。 ◎斜拉桥 主梁材料可以是钢、混凝土或钢－混凝土结合。
e· 自锚式悬索桥：
～与组合体系中的系杆拱相似， ～悬索水平拉力不传给锚碇而传给加劲 梁。
f·缆索中段同加劲桁架的上弦合为一体。
汕头海湾大桥
广东虎门大桥
厦门海沧大桥（主跨648m）
主 跨 一 三 七 七 米 公 铁 两 用 桥
香 港 青 马 大 桥
江阴长江大桥
润扬长江大桥（主跨1490m）
桥名 南京长江第二大桥 青州闽江大桥 武汉白沙洲大桥 杨浦大桥 徐浦大桥 汕头大桥 荆沙长江公路大桥 鄂黄长江公路大桥 军山长江公路大桥 润阳长江公路大桥 汲水门桥 海口世纪大桥 珠海淇澳大桥 高平大桥（台湾） 广东会马大桥 重庆石门大桥
结构型式 双塔双索面钢箱梁 双塔双索面叠合梁 双塔双索面混合梁 双塔双索面叠合梁 双塔双索面叠合梁 双塔双索面混合梁 双塔双索面PC梁 双塔双索面PC梁 双塔双索面钢箱梁 双塔双索面钢箱梁 双塔双索面钢桁梁 双塔双索面PC梁 双塔单索面PC梁 单塔双索面混合梁 单塔双索面PC梁 单塔单索面Pc梁
斜拉桥(第一章) (正式) ppt课件
索塔横桥向布置：独柱型、双柱型、门型或H型、A型、宝石型或倒 Y型等。
ppt课件
21
斜拉桥塔形示ppt例课件
22
第一章 总体布置与结构体系
二、塔的高跨比 索塔高度从桥面以上算起。 主跨径相同情况下，索塔高度低，拉索水平倾角小，拉索垂直分力对 主梁支承作用就小；反之，索塔高度愈大，拉索水平倾角愈大，拉索对 主梁支承效果也愈大。 索塔的高度应由经济比较来确定。
边跨L1 端锚索
主跨L2
桥塔
桥塔
边跨L1 端锚索
主跨L2 桥塔
边跨L1 端锚索
边墩（或桥台）
边墩（或桥台） 边墩（或桥台）
边墩（或桥台）
(a)双塔（三跨式）
(b)独塔p（p双t跨课式件）
9
第一章 总体布置与结构体系
二、跨径布置
典型为双塔三跨式和独塔双跨式；特殊也可独塔单跨及多塔多跨。
边跨L1 端锚索
第一章 总体布置与结构体系
4．辅助墩及外边孔
边孔设置辅助墩，根据边孔高度、通 航、施工安全等具体情况而定。 当边孔设在岸上或浅滩，在边孔设置 辅助墩，可以改善结构的受力状态。 辅助墩受压时，减少了边孔主梁弯矩； 受拉时则减少了中跨主梁的弯矩和挠 度。
ppt课件
19
第一章 总体布置与结构体系
第三节 索塔布置
限制变位。 必须采用时，①可将中间塔做成刚性索塔（如委内瑞拉的马拉开波桥）；
ppt课件
16
②用长拉索将中间塔顶分别 锚固在边塔的塔顶或塔底加 劲（如香港汀九桥）；
③加粗尾索并在锚固尾索的梁 段上压重，增加索的刚度（如湖 南洞庭湖大桥）。
ppt课件
17
多塔斜拉桥中桥 塔示例
ppt课件
21
斜拉桥塔形示ppt例课件
22
第一章 总体布置与结构体系
二、塔的高跨比 索塔高度从桥面以上算起。 主跨径相同情况下，索塔高度低，拉索水平倾角小，拉索垂直分力对 主梁支承作用就小；反之，索塔高度愈大，拉索水平倾角愈大，拉索对 主梁支承效果也愈大。 索塔的高度应由经济比较来确定。
边跨L1 端锚索
主跨L2
桥塔
桥塔
边跨L1 端锚索
主跨L2 桥塔
边跨L1 端锚索
边墩（或桥台）
边墩（或桥台） 边墩（或桥台）
边墩（或桥台）
(a)双塔（三跨式）
(b)独塔p（p双t跨课式件）
9
第一章 总体布置与结构体系
二、跨径布置
典型为双塔三跨式和独塔双跨式；特殊也可独塔单跨及多塔多跨。
边跨L1 端锚索
第一章 总体布置与结构体系
4．辅助墩及外边孔
边孔设置辅助墩，根据边孔高度、通 航、施工安全等具体情况而定。 当边孔设在岸上或浅滩，在边孔设置 辅助墩，可以改善结构的受力状态。 辅助墩受压时，减少了边孔主梁弯矩； 受拉时则减少了中跨主梁的弯矩和挠 度。
ppt课件
19
第一章 总体布置与结构体系
第三节 索塔布置
限制变位。 必须采用时，①可将中间塔做成刚性索塔（如委内瑞拉的马拉开波桥）；
ppt课件
16
②用长拉索将中间塔顶分别 锚固在边塔的塔顶或塔底加 劲（如香港汀九桥）；
③加粗尾索并在锚固尾索的梁 段上压重，增加索的刚度（如湖 南洞庭湖大桥）。
ppt课件
17
多塔斜拉桥中桥 塔示例

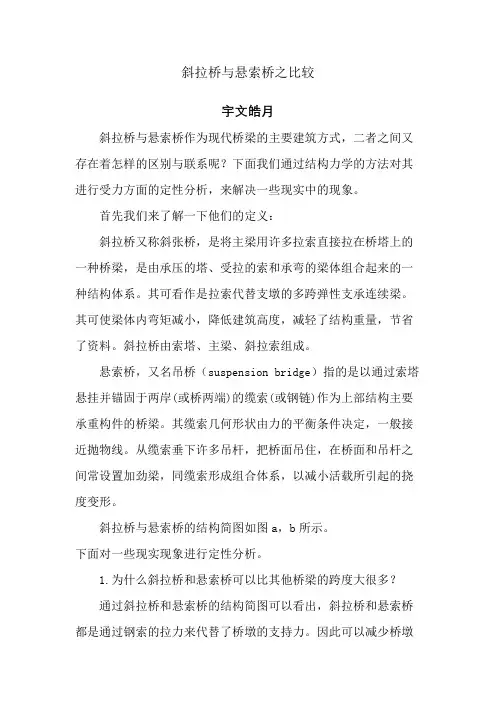

斜拉桥与悬索桥之比较
斜拉桥与悬索桥之比较宇文皓月斜拉桥与悬索桥作为现代桥梁的主要建筑方式，二者之间又存在着怎样的区别与联系呢？下面我们通过结构力学的方法对其进行受力方面的定性分析，来解决一些现实中的现象。
首先我们来了解一下他们的定义：斜拉桥又称斜张桥，是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是由承压的塔、受拉的索和承弯的梁体组合起来的一种结构体系。
其可看作是拉索代替支墩的多跨弹性支承连续梁。
其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了资料。
斜拉桥由索塔、主梁、斜拉索组成。
悬索桥，又名吊桥（suspension bridge）指的是以通过索塔悬挂并锚固于两岸(或桥两端)的缆索(或钢链)作为上部结构主要承重构件的桥梁。
其缆索几何形状由力的平衡条件决定，一般接近抛物线。
从缆索垂下许多吊杆，把桥面吊住，在桥面和吊杆之间常设置加劲梁，同缆索形成组合体系，以减小活载所引起的挠度变形。
斜拉桥与悬索桥的结构简图如图a，b所示。
下面对一些现实现象进行定性分析。
1.为什么斜拉桥和悬索桥可以比其他桥梁的跨度大很多？通过斜拉桥和悬索桥的结构简图可以看出，斜拉桥和悬索桥都是通过钢索的拉力来代替了桥墩的支持力。
因此可以减少桥墩的数量，实现桥梁的大跨度。
2.为什么悬索桥可以比斜拉桥的跨度更大？通过斜拉桥和悬索桥的结构简图可以看出，斜拉桥的钢索是斜着的，以a图C点进行受力分析，为了在C点提供足够的竖直拉力Fcy随着AC距离的增加，Fc和Fcx将会不竭增大，这样会不竭增大钢索的拉力和桥面的轴向压力，这也是为什么斜拉桥的钢索大多集中在索塔的上端的原因。
因此AC之间的距离不克不及太大，即斜拉桥的跨度不克不及太大。
而通过悬索桥的结构简图可以看出，悬索桥的钢索受力是竖直方向的，随着跨度的增加其实不会增加钢索的受力。
因此悬索桥的跨度可以比斜拉桥更大。
3.为什么斜拉桥比悬索桥稳定？由斜拉桥的结构简图可以看出绷紧的钢索与索塔及桥面根据三钢片原则构成了不变体系，而有悬索桥的结构简图不难看出悬索桥的主索、细钢索、索塔及桥面之间构成的是可变体系。
《斜拉桥与悬索桥》课件
• 林劲. 大跨斜拉桥设计
ห้องสมุดไป่ตู้
《斜拉桥与悬索桥》PPT 课件
本课件将介绍斜拉桥与悬索桥的不同之处，让您深入了解世界上最著名的桥 梁类型之一。
引言
1 什么是斜拉桥
斜拉桥是一种利用倾斜拉 索来支撑主跨径的桥梁。
2 什么是悬索桥
悬索桥是一种利用吊索来 支撑主跨径的桥梁。
3 斜拉桥与悬索桥的区
别
斜拉桥和悬索桥的主要区 别在于它们支撑桥面的方 式不同。
参考文献
• Wai-Fah C hen, Lian D uan. Bridg e Eng ineering H andbook, Second Edition: Fundam entals
• D avid P. Billing to n. The To wer and the Brid g e: The N ew A rt of Structural Eng ineering
斜拉桥适用于大跨度的桥梁，悬索桥适用于中长跨度的桥梁。
结论
1
斜拉桥和悬索桥的发展和趋势
随着科技的进步，斜拉桥和悬索桥的跨度
斜拉桥和悬索桥的重要性
2
越来越长，设计和建造也越来越精细。
斜拉桥和悬索桥是连接城市和地区的重要
桥梁，对经济社会的发展有着至关重要的
作用。
3
斜拉桥和悬索桥的未来前景
未来斜拉桥和悬索桥将不断发展完善，同 时也将面临更大的挑战和变革。
悬索桥的荷载能力强，制作和安 装成本相对较低，但建造和维护 难度较大。
应用场合
悬索桥适用于中长跨度桥梁，如 金门大桥、拉斯维加斯吊桥等。
斜拉桥与悬索桥的比较
相似之处
斜拉桥和悬索桥都可以跨越大跨度的河流、海峡或山谷。
ห้องสมุดไป่ตู้
《斜拉桥与悬索桥》PPT 课件
本课件将介绍斜拉桥与悬索桥的不同之处，让您深入了解世界上最著名的桥 梁类型之一。
引言
1 什么是斜拉桥
斜拉桥是一种利用倾斜拉 索来支撑主跨径的桥梁。
2 什么是悬索桥
悬索桥是一种利用吊索来 支撑主跨径的桥梁。
3 斜拉桥与悬索桥的区
别
斜拉桥和悬索桥的主要区 别在于它们支撑桥面的方 式不同。
参考文献
• Wai-Fah C hen, Lian D uan. Bridg e Eng ineering H andbook, Second Edition: Fundam entals
• D avid P. Billing to n. The To wer and the Brid g e: The N ew A rt of Structural Eng ineering
斜拉桥适用于大跨度的桥梁，悬索桥适用于中长跨度的桥梁。
结论
1
斜拉桥和悬索桥的发展和趋势
随着科技的进步，斜拉桥和悬索桥的跨度
斜拉桥和悬索桥的重要性
2
越来越长，设计和建造也越来越精细。
斜拉桥和悬索桥是连接城市和地区的重要
桥梁，对经济社会的发展有着至关重要的
作用。
3
斜拉桥和悬索桥的未来前景
未来斜拉桥和悬索桥将不断发展完善，同 时也将面临更大的挑战和变革。
悬索桥的荷载能力强，制作和安 装成本相对较低，但建造和维护 难度较大。
应用场合
悬索桥适用于中长跨度桥梁，如 金门大桥、拉斯维加斯吊桥等。
斜拉桥与悬索桥的比较
相似之处
斜拉桥和悬索桥都可以跨越大跨度的河流、海峡或山谷。
斜拉桥与悬索桥计算理论简析
余部分用梁单元进行模拟，不考虑非线
性影响。此计算方法适用于中小跨径的斜拉桥，或用于方案设计阶段。
2、准非线性计算理论
包括三种：计入收缩徐变的线性弹性分析理论、考虑二阶效应的近似计算以及弹性理论计算结果乘以增大（大于1）系数。适用于概念设计阶段的计算，或计算中小跨径的斜拉桥。
3、有限位移理论
斜拉桥与悬索桥是桥梁结构中跨越能力最大的两种桥型，随着桥梁建造向大跨径方向发展，它们越来越成为人们研究的热点。通过大跨径桥梁理论的学习，我对斜拉桥与悬索桥的计算理论有了较为系统的了解。在本文中，我想从一个设计者的角度，在概念层次上，对斜拉桥与悬索桥的计算理论做个总结，以加深自己对这些计算理论的理解。
此模式主要是为了研究斜拉索锚固区等的应力集中现象。根据圣维南原理，对结构进行二次分析。
（三）、斜拉桥的计算理论
根据线性与非线性将其分为三类。
1、微小变形理论，即弹性理论
这种计算方法将拉索简化为桁单元，其
这是精确分析施工和正常使用阶段，以及结构在各种荷载下的静力响应的方法，适用于大跨桥梁设计的技术设计阶段的计算。用于前进分析与倒退分析中，以及成桥状态最优索力的确定。引起斜拉桥几何非线性的因素主要有以下三个方面：（1）索的垂度的影响 将斜拉索模拟成桁单元，并用修正的弹性模量。当索力应力水平较低时，可直接用柔索单元来模拟斜拉索。（2）梁柱效应 斜拉桥的主梁、主塔都工作在压弯状态，引起了梁柱效应。用梁单元分析时，可用稳定函数表示的几何非线性刚度矩阵和一般的几何刚度矩阵，来计入这一效应。（3）大位移效应 由于斜拉桥为柔性结构，外荷载作用下结构变形较大。可用大位移刚度矩阵或基于U.L列式的有限位移理论（拖动坐标法）计入这一效应。恒载与附加荷载的非线性计算，以计算荷载作用前的状态为初态，活载的非线性计算以成桥状态为初始内力状态，活载用影响区加载法来计算。
性影响。此计算方法适用于中小跨径的斜拉桥，或用于方案设计阶段。
2、准非线性计算理论
包括三种：计入收缩徐变的线性弹性分析理论、考虑二阶效应的近似计算以及弹性理论计算结果乘以增大（大于1）系数。适用于概念设计阶段的计算，或计算中小跨径的斜拉桥。
3、有限位移理论
斜拉桥与悬索桥是桥梁结构中跨越能力最大的两种桥型，随着桥梁建造向大跨径方向发展，它们越来越成为人们研究的热点。通过大跨径桥梁理论的学习，我对斜拉桥与悬索桥的计算理论有了较为系统的了解。在本文中，我想从一个设计者的角度，在概念层次上，对斜拉桥与悬索桥的计算理论做个总结，以加深自己对这些计算理论的理解。
此模式主要是为了研究斜拉索锚固区等的应力集中现象。根据圣维南原理，对结构进行二次分析。
（三）、斜拉桥的计算理论
根据线性与非线性将其分为三类。
1、微小变形理论，即弹性理论
这种计算方法将拉索简化为桁单元，其
这是精确分析施工和正常使用阶段，以及结构在各种荷载下的静力响应的方法，适用于大跨桥梁设计的技术设计阶段的计算。用于前进分析与倒退分析中，以及成桥状态最优索力的确定。引起斜拉桥几何非线性的因素主要有以下三个方面：（1）索的垂度的影响 将斜拉索模拟成桁单元，并用修正的弹性模量。当索力应力水平较低时，可直接用柔索单元来模拟斜拉索。（2）梁柱效应 斜拉桥的主梁、主塔都工作在压弯状态，引起了梁柱效应。用梁单元分析时，可用稳定函数表示的几何非线性刚度矩阵和一般的几何刚度矩阵，来计入这一效应。（3）大位移效应 由于斜拉桥为柔性结构，外荷载作用下结构变形较大。可用大位移刚度矩阵或基于U.L列式的有限位移理论（拖动坐标法）计入这一效应。恒载与附加荷载的非线性计算，以计算荷载作用前的状态为初态，活载的非线性计算以成桥状态为初始内力状态，活载用影响区加载法来计算。
悬索桥斜拉桥sy
这种型式在斜拉桥中应用非常少，如图所示。原因是：中间塔没有 端锚索来有效的限制它的变位，因此，已经是柔性结构的斜拉桥因采用 多塔多跨式而使结构的柔性更进一步增大，随之而来的是变形大。在必 须采用多塔多跨式斜拉桥时，可将中间塔做成刚性塔（例如A形塔）， 或用拉索对中间塔顶加劲（香港汀九大桥127m+448m+475m+127m，采 用此方式），或增加主梁梁高（岳阳洞庭湖大桥130m+2×310m+130m， 主梁高2.5m），甚至可采用矮塔部分斜拉桥体系（塔高降低则塔刚度迅 速增大，可参考有关文献）。
2006年9月
6
(1) 双塔三跨式
这是一种最常见的斜拉桥孔跨布置方式，主跨跨径较大，一般可适 用于跨越较大的河流。如图所示，边跨跨径L1与中跨跨径L2之间的比例 关系一般为： 钢斜拉桥： L1=(0.4～0.45) L2 其他斜拉桥： L1=(0.33～0.5) L2 一般接近于L1=0.4 L2
斜拉桥与悬索桥
一 斜拉桥
东北林业大学土木工程学院 2007年9月
1 斜拉桥的力学特点 2 斜拉桥的结构构造与型式 3 斜拉桥的非线性问题和最佳成桥状态的确定
4 存在的问题
5 斜拉桥实例
1 斜拉桥的力学特点
斜拉桥主要由主梁、斜拉索和索塔三大部分组成。主梁以承受压力和 弯矩为主，属于偏心受压构件。斜拉索以受拉为主，为主梁提供弹性支承。 索塔以受压为主，承受索力。 斜拉桥中荷载传递路径是：斜拉索的两端分别锚固在主梁和索塔上， 将主梁的恒载和车辆荷载传递至索塔，再通过索塔传至地基。因而主梁在 斜拉索的各点支承作用下，像多跨弹性支承的连续梁一样，使弯矩值得以 大大的降低，这不但可以使主梁尺寸大大的减小（梁高一般为跨度的 1/50～1/200，甚至更小），而且由于结构自重显著减轻，既节省了结构材 料，又能大幅度的增大了桥梁的跨越能力。值得指出的一点是：斜拉索对 主梁的多点弹性支承作用，只有在拉索始终处于拉紧状态时才能得到充分 发挥。因此，在主梁承受荷载之前对斜拉索要进行预张拉。 下图表示三跨连续梁典型的恒载弯矩图和三跨斜拉桥的恒载弯矩图。 从图中可以看出，由于斜拉索的支承作用，使主梁恒载弯矩显著减小。 ·
2006年9月
6
(1) 双塔三跨式
这是一种最常见的斜拉桥孔跨布置方式，主跨跨径较大，一般可适 用于跨越较大的河流。如图所示，边跨跨径L1与中跨跨径L2之间的比例 关系一般为： 钢斜拉桥： L1=(0.4～0.45) L2 其他斜拉桥： L1=(0.33～0.5) L2 一般接近于L1=0.4 L2
斜拉桥与悬索桥
一 斜拉桥
东北林业大学土木工程学院 2007年9月
1 斜拉桥的力学特点 2 斜拉桥的结构构造与型式 3 斜拉桥的非线性问题和最佳成桥状态的确定
4 存在的问题
5 斜拉桥实例
1 斜拉桥的力学特点
斜拉桥主要由主梁、斜拉索和索塔三大部分组成。主梁以承受压力和 弯矩为主，属于偏心受压构件。斜拉索以受拉为主，为主梁提供弹性支承。 索塔以受压为主，承受索力。 斜拉桥中荷载传递路径是：斜拉索的两端分别锚固在主梁和索塔上， 将主梁的恒载和车辆荷载传递至索塔，再通过索塔传至地基。因而主梁在 斜拉索的各点支承作用下，像多跨弹性支承的连续梁一样，使弯矩值得以 大大的降低，这不但可以使主梁尺寸大大的减小（梁高一般为跨度的 1/50～1/200，甚至更小），而且由于结构自重显著减轻，既节省了结构材 料，又能大幅度的增大了桥梁的跨越能力。值得指出的一点是：斜拉索对 主梁的多点弹性支承作用，只有在拉索始终处于拉紧状态时才能得到充分 发挥。因此，在主梁承受荷载之前对斜拉索要进行预张拉。 下图表示三跨连续梁典型的恒载弯矩图和三跨斜拉桥的恒载弯矩图。 从图中可以看出，由于斜拉索的支承作用，使主梁恒载弯矩显著减小。 ·
斜拉桥与悬索桥简介
西堠门大桥
西堠门大桥由四川公路桥梁 建设集团有限公司承建的世界第二 跨度的钢箱梁悬索桥。西堠门大桥 是连接舟山本岛与宁波的舟山连岛 工程五座跨海大桥中技术要求最高 的特大型跨海桥梁，主桥为两跨连 续半漂浮钢箱梁悬索桥，主跨 1650米，位居目前悬索桥世界第 二、国内第一，其中钢箱梁全长位 居世界第一。2007年12月16日主 桥宣告全线贯通，设计通航等级3 万吨、使用年限100年。该桥具有 技术难度大、科技创新多、抗风性 能高等亮点。
世界第二跨度的钢箱梁悬索桥
三汊矶大桥
三汊矶大桥，是悬索大桥，全长 1577米，其中主桥长732米，主跨长 328米。该桥跨度达328米的自锚式悬 索桥，在同类桥梁中居世界第一。而 且是我国最大的自锚式悬索大桥。湘 江三汊矶大桥地处长沙市二环线的北 环线，是一座目前国内跨度最大的自 锚式悬索桥，西起潇湘大道西侧，东 止湘江大道东侧，全长1442m，主桥 主孔跨径达328m，边跨132m，两边 对称排列。大桥由主桥、塔柱、悬索 吊杆、桥墩、桥面组成，主桥为钢箱 梁。由中南大学与长沙规划院共同设 计而成！
苏通长江公路大桥跨径1088米， 全长32.4公里，其中跨江部分长8146米。 工程于2003年6月27日开工，于2008年6 月30日建成通车。苏通大桥北岸连盐通 高速公路、宁通高速公路、通启高速公 路，南岸连苏嘉杭高速公路、沿江高速 公路。
沪通长江大桥简介
沪通长江大桥位于长江江苏 南通和张家港段，连接南通市和张 家港市，是沪通铁路全线的控制性 工程，全长11072米，大桥采用主 跨1092米的钢桁梁斜拉桥结构， 为世界上最大跨径的公铁两用斜拉 桥，也是世界上首座超过千米跨度 的公铁两用桥梁。大桥采用主跨 336米的刚性梁柔性拱桥结构，合 拢精度控制在毫米级。
斜拉桥与悬索桥性能对比分析
斜拉桥结构计算的原则是：
（1）对于一般跨径的混凝土斜拉桥结构计算，可按经典结构力学或有限元方法计算；
（2）对于跨径较大的斜拉桥，应计入结构几何非线性及材料非线性对结构的影响；
（3）斜拉桥为空间结构体系，在静力分析时可将空间结构简化为平面结构进行计算，动力分析应按空间结构计算；
（4）在结构计算中，必须计入拉索垂度对结构的非线性影响，可源自用拉索换算弹性模量的方法计入其影响；
几点增加风动力稳定性的措施：
1.梁的宽高比B/h要大于6，最好在6～10之间；
2.迎风面做成流线形；
3.可用横向放置的 形人行道板之类来形成导流器，以减少桥面局部真空；
4.尽可能使两索面拉开，以增加抗扭刚度，用三角形索面效果最好；
5.结构体系选用密索体系的连续梁；
6.减小索距
结语
通过以上的特点对比可以很清晰的看到悬索桥与斜拉桥的结构特点、受力特点、适用范围，再次的基础上要更注意二者之间的区别：1、两者的刚度差别很大；2、前者主梁受很大的水平分力而成为偏心受压构件，后者加劲梁不承受轴向力；3、前者课通过调整索力调整内力分布，后者不可；4、前者可通过斜拉索初张力、间距和数量的改变来改变刚度，后者不可。因此在设计选择桥梁类型时，要充分考虑桥梁的性能，选出最经济合理的设计方案。
四、风振问题及抗风措施
特点：
（1）一般的中、小跨径桥梁风作为静力计算，对风荷载也化为静力处理。
（2）大跨径桥梁中，除了考虑风的静力作用外，还必须考虑风的动力作用。
（3）桥梁的风振包括两大类，
（4）一类是当自然风达到某一临界值时，桥梁振幅不断增大直至结构损坏的自激振动，它是一种发散振动；
（5)另一类是限幅振动，它所引起的振幅有限，不会发散，但在低风速下经常发生。对桥梁危害最大的就是自激发散振动。
（1）对于一般跨径的混凝土斜拉桥结构计算，可按经典结构力学或有限元方法计算；
（2）对于跨径较大的斜拉桥，应计入结构几何非线性及材料非线性对结构的影响；
（3）斜拉桥为空间结构体系，在静力分析时可将空间结构简化为平面结构进行计算，动力分析应按空间结构计算；
（4）在结构计算中，必须计入拉索垂度对结构的非线性影响，可源自用拉索换算弹性模量的方法计入其影响；
几点增加风动力稳定性的措施：
1.梁的宽高比B/h要大于6，最好在6～10之间；
2.迎风面做成流线形；
3.可用横向放置的 形人行道板之类来形成导流器，以减少桥面局部真空；
4.尽可能使两索面拉开，以增加抗扭刚度，用三角形索面效果最好；
5.结构体系选用密索体系的连续梁；
6.减小索距
结语
通过以上的特点对比可以很清晰的看到悬索桥与斜拉桥的结构特点、受力特点、适用范围，再次的基础上要更注意二者之间的区别：1、两者的刚度差别很大；2、前者主梁受很大的水平分力而成为偏心受压构件，后者加劲梁不承受轴向力；3、前者课通过调整索力调整内力分布，后者不可；4、前者可通过斜拉索初张力、间距和数量的改变来改变刚度，后者不可。因此在设计选择桥梁类型时，要充分考虑桥梁的性能，选出最经济合理的设计方案。
四、风振问题及抗风措施
特点：
（1）一般的中、小跨径桥梁风作为静力计算，对风荷载也化为静力处理。
（2）大跨径桥梁中，除了考虑风的静力作用外，还必须考虑风的动力作用。
（3）桥梁的风振包括两大类，
（4）一类是当自然风达到某一临界值时，桥梁振幅不断增大直至结构损坏的自激振动，它是一种发散振动；
（5)另一类是限幅振动，它所引起的振幅有限，不会发散，但在低风速下经常发生。对桥梁危害最大的就是自激发散振动。
第八章 斜拉桥与悬索桥
(b,c)双面索
图8-16 斜拉索横向布置方式
连续体系和非连续体 系。
图8-17
四川三台涪江桥
图8-18 非连续体系
2）主梁的跨高比 现代密索式斜拉桥主梁的跨高比为100~200。 3）主梁横截面
图8-19 主梁横截面
（4）索塔
图8-20
索塔的纵向布置
图8-21 索塔的横向布置
图8-21 索塔的横向布置
2）斜拉索立面布置方式
(a)辐射形
(b)竖琴形
(c)扇形
(a) 平行钢丝 (b) 钢铰线
图8-14 斜拉索横断面 图8-15 斜拉索立面布置方式
3）斜拉索的横向布置方式
4）斜拉索的倾角 采用竖琴形布置时倾角 取 26 ~ 38实例较多。
(a)单面索
采用辐射形或扇形布 置时，其最小倾角大 多为 21 ~ 30，而以 左右 25居多。 （3）主梁 1）主梁的力学体系
图8-31 桁架式加劲梁
图8-32 虎门大桥的扁平钢箱加劲梁示意图
（5）吊杆
图8-33 吊索与索夹的联接
（6）索鞍
图8-34 塔顶主索鞍
图8-35 散索鞍
图8-36 虎门大桥散索鞍
8.2.2斜拉桥与悬索桥的区别
（1）结构刚度有较大的差别。 （2）斜拉桥中，主梁承受轴力；悬索桥中，主梁 不承受轴力。 （3）斜拉桥通过调整斜拉索的拉力大小对主梁 内力进行调整，借以获得合理的内力分布，悬索桥 则无法办到。 （4）斜拉桥的刚度在很大程度上取决于斜拉索 的刚度，可通过调整，悬索桥刚度则不易改变。
（5）斜拉桥的结构体系 斜拉桥的结构体系有飘浮体系、支承体系、塔梁 固结体系和刚构体系。
图8-22 斜拉桥的结构体系
8.2 悬索桥 8.2.1 结构构造
斜拉桥与悬索桥之比较
斜拉桥与悬索桥之比较斜拉桥与悬索桥作为现代桥梁的主要建筑方式，二者之间又存在着怎样的区别与联系呢？下面我们通过结构力学的方法对其进行受力方面的定性分析，来解决一些现实中的现象。
首先我们来了解一下他们的定义：斜拉桥又称斜张桥，是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是由承压的塔、受拉的索和承弯的梁体组合起来的一种结构体系。
其可看作是拉索代替支墩的多跨弹性支承连续梁。
其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。
斜拉桥由索塔、主梁、斜拉索组成。
悬索桥，又名吊桥（suspen sionbridge）指的是以通过索塔悬挂并锚固于两岸(或桥两端)的缆索(或钢链)作为上部结构主要承重构件的桥梁。
其缆索几何形状由力的平衡条件决定，一般接近抛物线。
从缆索垂下许多吊杆，把桥面吊住，在桥面和吊杆之间常设置加劲梁，同缆索形成组合体系，以减小活载所引起的挠度变形。
斜拉桥与悬索桥的结构简图如图a，b所示。
下面对一些现实现象进行定性分析。
1.为什么斜拉桥和悬索桥可以比其他桥梁的跨度大很多？通过斜拉桥和悬索桥的结构简图可以看出，斜拉桥和悬索桥都是通过钢索的拉力来代替了桥墩的支持力。
因此可以减少桥墩的数量，实现桥梁的大跨度。
2.为什么悬索桥可以比斜拉桥的跨度更大？通过斜拉桥和悬索桥的结构简图可以看出，斜拉桥的钢索是斜着的，以a图C点进行受力分析，为了在C点提供足够的竖直拉力Fcy随着AC距离的增加，Fc和Fcx将会不断增大，这样会不断增大钢索的拉力和桥面的轴向压力，这也是为什么斜拉桥的钢索大多集中在索塔的上端的原因。
因此AC之间的距离不能太大，即斜拉桥的跨度不能太大。
而通过悬索桥的结构简图可以看出，悬索桥的钢索受力是竖直方向的，随着跨度的增加并不会增加钢索的受力。
悬索桥和斜拉桥分类及构造
设。。
及竖直向分散开的
支撑鞍座，并导引 各索股入锚固部分。
二、悬索桥和斜拉桥的构造
1、悬索桥上部结构的主要形式和构造特点 4）索鞍
主索鞍
散索鞍
二、悬索桥和斜拉桥的构造
1、悬索桥上部结构的主要形式和构造特点
5）加劲梁
加劲梁是提供桥面直接承受荷载的梁体结构。
作用：加劲梁主要起支承和传递荷载的作用。
形式：
1997年 450米
一、悬索桥和斜拉桥的分类
1、悬索桥 （2）悬索桥的结构体系
单跨悬索桥 三跨悬索桥 多跨悬索桥
按悬吊跨数分
一、悬索桥和斜拉桥的分类
1、悬索桥 （2）悬索桥的结构体系
按主缆 锚固方
式分
地锚式悬索桥：主缆通过重力式锚 碇或岩隧式锚碇将荷载产生的拉力 传至大地达到全桥受力平衡。
自锚式悬索桥：主缆在边跨两端将 主缆直接锚固于加劲梁上，主缆的 水平拉力由加劲梁提供轴压力自相 平衡，不需另设置锚碇。
形式：
①按横向结构形式： 刚构式、桁架式、混 合式
二、悬索桥和斜拉桥的构造
1、悬索桥上部结构的主要形式和构造特点 7）索塔
形式： ②按纵向结构形式：刚性塔、柔性塔、摇柱塔
二、悬索桥和斜拉桥的构造
1、悬索桥上部结构的主要形式和构造特点 8）锚碇
基本组成：主缆的锚碇架及固定装置、锚块、锚块基础。 基本分类：重力式锚碇、隧道式锚碇、岩锚。
加劲梁的布置：双铰加劲梁简支体系和连续加劲梁 的连续体系。
双铰加劲梁简支 体系：构造简单 、制造和架设时 的误差对加劲梁 无影响，适用于 中小跨径和大跨 径悬索桥。
连续加劲梁：在 桥塔处内力达到 最大值，适于铁 路悬索桥或公铁 两用悬索桥。
斜拉桥与悬索桥
13.2.3 构造细节 (1) 主缆 悬索桥主缆构成有3种形式：平行钢丝、平行钢丝索股
和钢丝绳。 主缆在温度变化和荷载作用下，有伸长或缩短，要求
主缆在塔顶处有水平移动：在中、小跨径的悬索桥中，采 用刚性桥塔，塔顶设活动的索鞍；采用摆柱式桥塔，主缆 在塔顶固定，塔脚设铰，塔柱以微小的摆动来满足主缆水 平移动的要求；采用柔性桥塔，主缆与塔顶固结（通过主 缆鞍），塔脚亦与墩身（或基础）固结。
标高加上跨中吊杆高度和矢高来确定。 (3)吊杆间距 吊杆间距与加劲梁局部受力、桥面构造和桥面材料用量有
关，应进行经济比较。100m～400m的悬索桥，吊杆间距5m～8m； 跨径增大，吊杆间距也增大，有时可达20m左右。
(4)锚索倾角
悬索桥锚索（边跨主缆）倾角的确定原则是使主缆在中 跨与边跨内的水平拉力相等或接近。锚索的倾角与中跨主缆 在桥塔处的水平倾角应相等或接近锚索倾角常采用30°～ 40°，受地形限制时两角之差宜控制在10°以内。
a） b） c） d）
⑤辅助墩及外边孔 斜拉桥在边孔设置辅助墩，应根据边孔高度、通航要求、 施工安全、全桥刚度以及经济和使用条件等具体情况而定。 在边孔高度不大或不影响通航时，在边孔设置辅助墩，可 改善结构的受力状态，增加施工期的安全。当辅助墩受压 时，减少边孔主梁弯矩，而受拉时则减少中跨主梁的弯矩 和挠度，从而大大提高了全桥刚度。 辅助墩的位置由跨中挠度影响线确定，同时考虑索距及施 工要求。
(4)加劲梁与支座 1)加劲梁构造 悬索桥的加劲梁可做成钢板梁、钢桁梁和钢箱梁以及
混凝土箱、板梁。
2)加劲梁支座
简支加劲梁的支座与一般简支梁相同，即一端设固定 支座，另一端设活动支座；加劲梁是连续梁时，固定支座 通常布置一个在中间桥塔上，这样可使梁体伸缩变形分散 在加劲梁的两端，并使变形缝构造容易处理。
悬索桥及斜拉桥
The Golden Gate Bridge
金门大桥的巨大桥塔高227米，每根钢索重6412公吨，由27000 根钢丝绞成。1933年1月始建，1937年5月首次建成通车。
于1981年建成，主跨为1410米
英国恒比尔大桥
丹麦大海带桥
主跨1624米
日本明石海峡大桥
（主跨1991米 ）
汕头海湾大桥
半漂浮体系
半漂浮体系－青州大桥
塔梁固结体系
塔梁固结体系－上海铆港大桥
刚构体系
刚构体系－长沙湘江北大桥
第二节 悬索桥及斜拉桥的受力特点及设计要点
一、悬索桥和斜拉桥的受力特点
二、悬索桥和斜拉桥的设计要点
一、悬索桥和斜拉桥的受力特点
悬索桥的受力特点 悬索桥的活载和恒载通过吊索和索夹传递至主缆，再经 过鞍座传至桥塔顶，经桥塔传递到下部的塔墩和基础。 斜拉桥的受力特点 斜拉桥从塔柱上伸出并悬吊起主梁的高强度钢索起着主 梁弹性支承的作用，从而大大减小梁内弯矩，使梁截面 尺寸减小，减轻了主梁的重量，加大了桥的跨越能力。
பைடு நூலகம்
密索斜拉桥——Tatara
日本，1999年5月1日建成通车,其主跨长达890米, 主梁为P.C.与钢箱梁混合结构
密索斜拉桥－Normandie
法国，1995年建成的主跨为856米
纵桥向造型
横桥向造型
塔、梁、墩的连接形式
• 漂浮体系
• 半漂浮体系 • 塔梁固结体系 • 刚构体系
漂浮体系
漂浮体系－济南黄河桥
大缆以as法（空中送丝法）或ppws法（预制束股法）制 造，美国、英国、法国、丹麦等国均采用as法，中国、日本 采用ppws法。
塔架型式一般采用门式框架，材料用钢和混凝土，美国、 日本、英国采用钢塔较多，中国、法国、丹麦、瑞典采用混 凝土塔。 加劲梁有钢桁架梁和扁平钢箱梁，美国、日本等国用钢 桁架梁较多，中国、英国、法国、丹麦用钢箱梁较多。 锚碇有重力式锚碇和隧道锚碇，采用重力式锚碇居多。
斜拉桥和悬索桥
第五章 其它体系桥梁
40
第五章 其它体系桥梁
41
2、平行钢绞线索配夹片锚
将平行钢丝索中的钢丝换成等截面的钢绞线即 成为平行钢绞线索。钢索丝在索中是平行排列 的。
二、拉索的锚固
1、斜拉索与混凝土梁的锚固
第五章 其它体系桥梁
42
第五章 其它体系桥梁
43
2、拉索在索塔的锚固
（1）在实体塔上交错锚固，其具体构造是在塔柱中埋设钢 管，再将斜拉索穿入和用锚头锚固在钢管上端的锚垫板上。
具有以下特点（1）塔较矮，（2）梁的无索区较长，没有端
锚索，（3）边跨与主跨的比值较大，一般大于0.5，（4）
梁高较大，高跨比为1/30～1/40，甚至做成高度梁，（5）
拉索对竖向恒活载的分担率小于30%，受力以梁为主，索
为辅，（6）由于梁的刚度大，活载作用下斜拉索的应力
变幅较小，可按体外预应力索设计。
特点：拉索倾角大，受力较小；但塔身自由长度 大，对塔身受力不利；且塔顶锚头拥挤。
（2）平行式（竖琴式）
各斜索相互平行，但倾角相同
特点：与塔柱的连接点分散，连接构造易处理； 但斜索倾角小，对其受力不利，且斜索用量较 大。
第五章 其它体系桥梁
18
（3）扇形（用的较多）
外形与受力特点介于以上两者之间，应 用最为广泛。
边跨L1 端锚索
边墩（或桥台）
边墩（或桥台） 边墩（或桥台）
边墩（或桥台）
(a)双塔（三跨式）
(b)独塔（双跨式）
第五章 其它体系桥梁
3
第五章 其它体系桥梁
4
二、斜拉桥的主要特点
1、斜缆是主梁的弹性支座，使主梁跨度减小，节 约材料并增大了桥梁的跨越能力
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）按照塔、梁、墩相互结合方式：漂浮体系、半漂浮 体系、塔梁固结体系和刚构体系；
（2）按照主梁的连续方式：连续体系和T构体系；
（3）按照斜拉索的锚固方式：自锚体系、部分地锚体系 和地锚体系；
（4）按照塔的高度不同，有常规斜拉桥和矮塔部分斜拉 桥体系。
实用文档
23
一、漂浮体系
塔墩固结，塔梁分离，主梁除两端支承于桥台处，全部用斜 索吊起，其结构形式相当于在单跨梁加斜索。
三塔斜拉桥（湖南洞庭湖大桥）
实用文档
9
四、辅助墩和边引跨
实用文档
10
§4.1.3 索塔布置
一、索塔的形式 1、纵向形式（见附图） 单柱形、倒V形或A形、倒Y形。 2、横向形式（见附图） （1）单索面桥：单柱形、倒V形或A形、倒Y形。 （2）双索面桥：双柱式、门式、H形、倒V形、
倒Y形
实用文档
11
特点：具有连续梁的优点。
实用文档
24
三、塔梁固结体系
塔梁固结并支撑在墩上。
特点：主梁的内力与挠度直接同主梁与索塔的弯曲刚度 比有关，这种体系的主梁一般只在一个塔柱处设置固 定支座，而其余均为纵向活动支座。优点是显著减小 主梁中央段承受的轴向拉力，并且索塔和主梁的温度 力极小。
四、连续刚构式（刚构体系形式）
实用文档
5
§4.1.2 孔跨布局
一、双塔三跨式 可跨越较大河流，为了在视觉上清楚地表现主跨，
边跨L1与主跨L32与比例1.应3 小于03.5。
1
2
1
实用文档
6
二、独塔双跨式
一般采用不对称形式，主跨和边跨之比为0.5～ 0.6，但多数接近1于53 0.66倍。跨度较小时，也
可采用单跨。
22.5 锚碇 地下梁
面梁体抵抗风力扭振特别有利） （2）单索面（拉索对抗扭不起作用，主梁采用抗扭刚度
较大的截面） 设置在桥梁纵轴线上。
实用文档
16
索面布置形式
(a)
(b)
(c)
实用文档
17
二、索面形状
（1）辐射式
拉索上端锚固于塔柱同一位置，成辐状。
特点：拉索倾角大，受力较小；但塔身自由长度 大，对塔身受力不利；且塔顶锚头拥挤。
§4 斜拉桥
§4.1 总体布置 §4.2 斜拉桥的构造 §4.3 斜拉桥的计算
实用文档
1
§4.1.1 概述
一、斜拉桥的组成（见附图）
斜拉桥由斜拉索、塔柱和主梁组成
二、斜拉桥的主要特点
实用文档
2
斜拉桥简图
边跨L1 端锚索
主跨L2
桥塔
桥塔
边跨L1 端锚索
主跨L2 桥塔
边跨L1 端锚索
边墩（或桥台）
（2）平行式（竖琴式）
各斜索相互平行，但倾角相同
特点：与塔柱的连接点分散，连接构造易处理； 但斜索倾角小，对其受力不利，且斜索用量较 大。
实用文档
18
（3）扇形（用的较多）
外形与受力特点介于以上两者之间，应 用最为广泛。
（4）星式
斜索下端合并锚于边跨梁端与桥台上， 可减小跨中挠度，但斜索倾角最小，采 用较少。
实用文档
7
三、三塔四跨和多塔多跨式
斜拉桥和悬索桥一样，很少采用三塔四跨和多塔 多跨式。原因就是多塔多跨式斜拉桥中间塔塔 顶没有端锚索来有效限制它的位移，已经是柔 性结构的斜拉桥或悬索桥采用多塔多跨式使结 构柔性进一步增大，变形过大。如必须采用多 塔多跨式斜拉桥时，可将中间塔做成刚性索塔。
实用文档
8
六、部分地锚体系
在主跨很大边跨很小的特殊情况下，少数斜拉桥 采用部分地锚式的锚拉体系。
实用文档
26
七、矮塔部分斜拉桥
由力学知识可知：在截面相同的情况下，塔的抗水平位移 刚度与塔高的三次方成反比，因而塔高降低则塔身刚度迅 速提高，但塔高降低后拉索的水平倾角也将减小，拉索对 主梁的支撑作用减弱，而水平压力增大，这相当于拉索对 主梁施加了一个较大的体外预应力。矮塔部分斜拉桥由于 拉索不能提供足够的支撑刚度，故要求主梁的刚度较大。
边墩（或桥台） 边墩（或桥台）
边墩（或桥台）
(a)双塔（三跨式）
(b)独塔（双跨式）
实用文档
3
实用文档
4
二、斜拉桥的主要特点 1、斜缆是主梁的弹性支座，使主梁跨度减小，节
约材料并增大了桥梁的跨越能力 2、斜缆的水平分力相当于混凝土梁的预压力，可
提高抗裂性能 3、建筑高度小，可增大桥下净空 4、结构轻巧美观 5、高次超静定结构，设计计算复杂 6、拉索两端的连接构造复杂 7、施工控制要求严格（张拉程度要求相同）
主梁与塔、墩固结形成整体，其结构形式是有弹性支承 的连续刚构。
特点：便于平衡对称施工，抵抗跨中变形的刚度较大
实用文档
25
五、T构体系
T构体系斜拉桥与刚构体系的区别主要是主梁跨 中区域无轴拉力，具体做法两种：在斜拉桥主 跨中央部分插入一小跨悬挂结构，以剪力铰代 替悬挂结构，这种铰的功能是只传递弯矩、剪 力，不传轴力。
实用文档
14
二、塔的高跨比
双塔：H/l2=1/4～1/7，单塔：H/l2=1/2.7～1/4.7
辐射式或扇式：260~300，竖琴式:210~300。
实用文档
15
§4.1.4 拉索布置
一、索面位置
（1）双索面 平行双索面：作用在桥梁上的扭矩可由拉索轴力来抵抗，
主梁可采用抗扭刚度较小的截面 斜向双索面：两个索平面的上端均向内侧倾斜。（对桥
特点：可减少主梁在支点的负弯矩，但须施加横向约束。缺 点是：悬臂施工时，塔柱处主梁需临时固结，成桥后解除 临时固结时，主梁会发生纵向摆动。为防止纵向漂浮体系 斜拉桥产生过大的摆动，十分有必要在斜拉桥塔上的梁底 部位设置高阻尼的主梁水平弹性限位装置。
二、半漂浮体系
塔墩固结，主梁在塔墩上设置竖向支撑（固定铰和活动铰， 可以是一个固定支座三个活动支座，也可以是四个活动支 座，但一般均设活动支座，以避免由于不对称约束而导致 不均衡温度变位，水平位移将由斜拉索制约），其结构形 式属于有弹性支承的连续梁
实用文档
19
索面形状
三、索距的布置
（1）稀索
对钢梁 对混凝土梁 （2）密索
间距约30～60m 间距约15～30m
间距约5～15m 优点：索间距小，可使主梁弯矩减小 目前斜拉桥大多采用密索布置。
实用文档
21
稀索和密索
(a) 稀索
（b） 密索
实用文档
22
§4.1.5 主要结构体系
斜拉桥的结构体系，可以有几种不同的划分方式：
桥塔的纵向形式
(a)单柱形
(b)倒V形
(c)倒Y形
实用文档
12
索塔的横向形式-1
索塔
索塔
索塔
吊索
吊索
吊索
主梁
主梁 主梁
索塔 吊索 主梁
(a)
(b)
(c)
(a)
实用文档
13
索塔的横向形式-2
索塔 吊索 主梁 (a)
索塔 索塔
吊索 主梁 吊索 主梁
索塔 吊索
吊索 主梁
索塔 主梁
(b)
(c)
(d)
(e)
（2）按照主梁的连续方式：连续体系和T构体系；
（3）按照斜拉索的锚固方式：自锚体系、部分地锚体系 和地锚体系；
（4）按照塔的高度不同，有常规斜拉桥和矮塔部分斜拉 桥体系。
实用文档
23
一、漂浮体系
塔墩固结，塔梁分离，主梁除两端支承于桥台处，全部用斜 索吊起，其结构形式相当于在单跨梁加斜索。
三塔斜拉桥（湖南洞庭湖大桥）
实用文档
9
四、辅助墩和边引跨
实用文档
10
§4.1.3 索塔布置
一、索塔的形式 1、纵向形式（见附图） 单柱形、倒V形或A形、倒Y形。 2、横向形式（见附图） （1）单索面桥：单柱形、倒V形或A形、倒Y形。 （2）双索面桥：双柱式、门式、H形、倒V形、
倒Y形
实用文档
11
特点：具有连续梁的优点。
实用文档
24
三、塔梁固结体系
塔梁固结并支撑在墩上。
特点：主梁的内力与挠度直接同主梁与索塔的弯曲刚度 比有关，这种体系的主梁一般只在一个塔柱处设置固 定支座，而其余均为纵向活动支座。优点是显著减小 主梁中央段承受的轴向拉力，并且索塔和主梁的温度 力极小。
四、连续刚构式（刚构体系形式）
实用文档
5
§4.1.2 孔跨布局
一、双塔三跨式 可跨越较大河流，为了在视觉上清楚地表现主跨，
边跨L1与主跨L32与比例1.应3 小于03.5。
1
2
1
实用文档
6
二、独塔双跨式
一般采用不对称形式，主跨和边跨之比为0.5～ 0.6，但多数接近1于53 0.66倍。跨度较小时，也
可采用单跨。
22.5 锚碇 地下梁
面梁体抵抗风力扭振特别有利） （2）单索面（拉索对抗扭不起作用，主梁采用抗扭刚度
较大的截面） 设置在桥梁纵轴线上。
实用文档
16
索面布置形式
(a)
(b)
(c)
实用文档
17
二、索面形状
（1）辐射式
拉索上端锚固于塔柱同一位置，成辐状。
特点：拉索倾角大，受力较小；但塔身自由长度 大，对塔身受力不利；且塔顶锚头拥挤。
§4 斜拉桥
§4.1 总体布置 §4.2 斜拉桥的构造 §4.3 斜拉桥的计算
实用文档
1
§4.1.1 概述
一、斜拉桥的组成（见附图）
斜拉桥由斜拉索、塔柱和主梁组成
二、斜拉桥的主要特点
实用文档
2
斜拉桥简图
边跨L1 端锚索
主跨L2
桥塔
桥塔
边跨L1 端锚索
主跨L2 桥塔
边跨L1 端锚索
边墩（或桥台）
（2）平行式（竖琴式）
各斜索相互平行，但倾角相同
特点：与塔柱的连接点分散，连接构造易处理； 但斜索倾角小，对其受力不利，且斜索用量较 大。
实用文档
18
（3）扇形（用的较多）
外形与受力特点介于以上两者之间，应 用最为广泛。
（4）星式
斜索下端合并锚于边跨梁端与桥台上， 可减小跨中挠度，但斜索倾角最小，采 用较少。
实用文档
7
三、三塔四跨和多塔多跨式
斜拉桥和悬索桥一样，很少采用三塔四跨和多塔 多跨式。原因就是多塔多跨式斜拉桥中间塔塔 顶没有端锚索来有效限制它的位移，已经是柔 性结构的斜拉桥或悬索桥采用多塔多跨式使结 构柔性进一步增大，变形过大。如必须采用多 塔多跨式斜拉桥时，可将中间塔做成刚性索塔。
实用文档
8
六、部分地锚体系
在主跨很大边跨很小的特殊情况下，少数斜拉桥 采用部分地锚式的锚拉体系。
实用文档
26
七、矮塔部分斜拉桥
由力学知识可知：在截面相同的情况下，塔的抗水平位移 刚度与塔高的三次方成反比，因而塔高降低则塔身刚度迅 速提高，但塔高降低后拉索的水平倾角也将减小，拉索对 主梁的支撑作用减弱，而水平压力增大，这相当于拉索对 主梁施加了一个较大的体外预应力。矮塔部分斜拉桥由于 拉索不能提供足够的支撑刚度，故要求主梁的刚度较大。
边墩（或桥台） 边墩（或桥台）
边墩（或桥台）
(a)双塔（三跨式）
(b)独塔（双跨式）
实用文档
3
实用文档
4
二、斜拉桥的主要特点 1、斜缆是主梁的弹性支座，使主梁跨度减小，节
约材料并增大了桥梁的跨越能力 2、斜缆的水平分力相当于混凝土梁的预压力，可
提高抗裂性能 3、建筑高度小，可增大桥下净空 4、结构轻巧美观 5、高次超静定结构，设计计算复杂 6、拉索两端的连接构造复杂 7、施工控制要求严格（张拉程度要求相同）
主梁与塔、墩固结形成整体，其结构形式是有弹性支承 的连续刚构。
特点：便于平衡对称施工，抵抗跨中变形的刚度较大
实用文档
25
五、T构体系
T构体系斜拉桥与刚构体系的区别主要是主梁跨 中区域无轴拉力，具体做法两种：在斜拉桥主 跨中央部分插入一小跨悬挂结构，以剪力铰代 替悬挂结构，这种铰的功能是只传递弯矩、剪 力，不传轴力。
实用文档
14
二、塔的高跨比
双塔：H/l2=1/4～1/7，单塔：H/l2=1/2.7～1/4.7
辐射式或扇式：260~300，竖琴式:210~300。
实用文档
15
§4.1.4 拉索布置
一、索面位置
（1）双索面 平行双索面：作用在桥梁上的扭矩可由拉索轴力来抵抗，
主梁可采用抗扭刚度较小的截面 斜向双索面：两个索平面的上端均向内侧倾斜。（对桥
特点：可减少主梁在支点的负弯矩，但须施加横向约束。缺 点是：悬臂施工时，塔柱处主梁需临时固结，成桥后解除 临时固结时，主梁会发生纵向摆动。为防止纵向漂浮体系 斜拉桥产生过大的摆动，十分有必要在斜拉桥塔上的梁底 部位设置高阻尼的主梁水平弹性限位装置。
二、半漂浮体系
塔墩固结，主梁在塔墩上设置竖向支撑（固定铰和活动铰， 可以是一个固定支座三个活动支座，也可以是四个活动支 座，但一般均设活动支座，以避免由于不对称约束而导致 不均衡温度变位，水平位移将由斜拉索制约），其结构形 式属于有弹性支承的连续梁
实用文档
19
索面形状
三、索距的布置
（1）稀索
对钢梁 对混凝土梁 （2）密索
间距约30～60m 间距约15～30m
间距约5～15m 优点：索间距小，可使主梁弯矩减小 目前斜拉桥大多采用密索布置。
实用文档
21
稀索和密索
(a) 稀索
（b） 密索
实用文档
22
§4.1.5 主要结构体系
斜拉桥的结构体系，可以有几种不同的划分方式：
桥塔的纵向形式
(a)单柱形
(b)倒V形
(c)倒Y形
实用文档
12
索塔的横向形式-1
索塔
索塔
索塔
吊索
吊索
吊索
主梁
主梁 主梁
索塔 吊索 主梁
(a)
(b)
(c)
(a)
实用文档
13
索塔的横向形式-2
索塔 吊索 主梁 (a)
索塔 索塔
吊索 主梁 吊索 主梁
索塔 吊索
吊索 主梁
索塔 主梁
(b)
(c)
(d)
(e)
