最详细的小凡模拟器使用教程

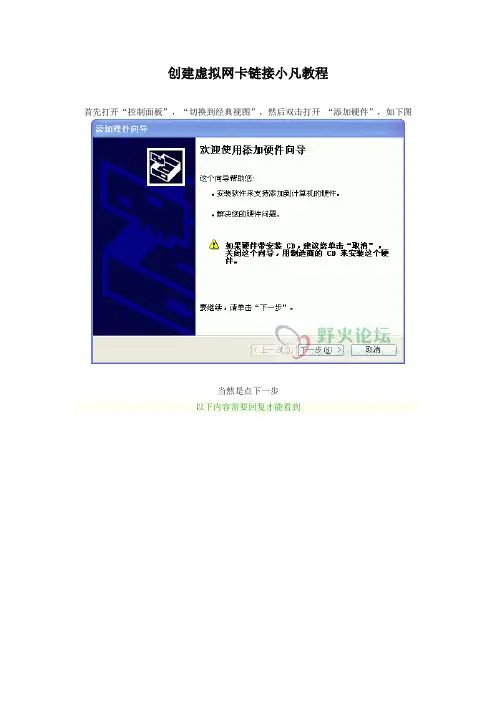

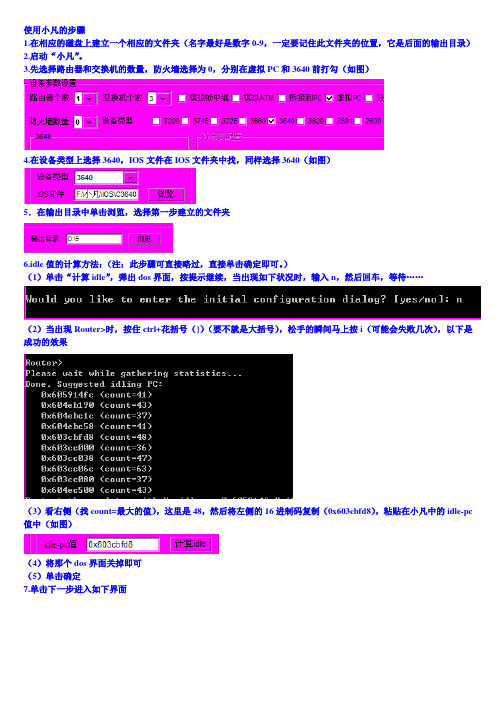

使用小凡的步骤1.在相应的磁盘上建立一个相应的文件夹（名字最好是数字0-9，一定要记住此文件夹的位置，它是后面的输出目录）2.启动“小凡”。

3.先选择路由器和交换机的数量，防火墙选择为0，分别在虚拟PC和3640前打勾（如图）4.在设备类型上选择3640，IOS文件在IOS文件夹中找，同样选择3640（如图）5．在输出目录中单击浏览，选择第一步建立的文件夹6.idle值的计算方法：（注：此步骤可直接略过，直接单击确定即可。

）（1）单击“计算idle”，弹出dos界面，按提示继续，当出现如下状况时，输入n，然后回车，等待……（2）当出现Router>时，按住ctrl+花括号（}）（要不就是大括号），松手的瞬间马上按i（可能会失败几次），以下是成功的效果（3）看右侧（找count=最大的值），这里是48，然后将左侧的16进制码复制（0x603cbfd8），粘贴在小凡中的idle-pc 值中（如图）（4）将那个dos界面关掉即可（5）单击确定7.单击下一步进入如下界面若没有路由器则不用进行配置，若有按如下图配置选择完记得单击“确定Router1”配置交换机配置（如图，单击确定前）交换机配置（如图，单击确定后，这里我配置了三台交换机，没有路由！）注：看第七步，图上有个“直接输出”，若选择此项，则不必执行第11步的（4）到12步，直接执行第11步的（1）和（2）即可，命令在那个加电启动后的dos界面下输入即可。

这样不仅可以提高机器的速度，还省去了使用CRT的麻烦。

8.配置完后，剩下所有选项均为默认，然后单击下一步，然后确定（说明：VPCS是主机）弹出的DOS界面，等待，按提示（按任意键继续）这一步是连接设备的步骤，实际操作中是直接插线，左侧和右侧都是先选择设备，再选择相应接口，单击连接后会弹出“连接成功”的提示。

这里为虚拟连线，千万别连错了！（连线前最好在草纸上将图画好）以下是按我所需连的线，（如图）9.单击“生成BAT文件”，然后单击两次的确定。

小凡模拟器引言小凡模拟器是一款基于电脑虚拟机原理开发的模拟软件。

它可以模拟不同的操作系统环境，以帮助用户进行软件开发、系统调试等工作。

小凡模拟器结合了虚拟化和模拟器的优点，能够提供高度的灵活性和可靠性。

本文档将详细介绍小凡模拟器的特性、使用方法和注意事项。

特性小凡模拟器具有以下特性：1.多平台支持：小凡模拟器能够模拟多种操作系统环境，包括Windows、Linux、Mac等。

用户可以根据自己的需求选择合适的操作系统进行模拟。

2.高度灵活：小凡模拟器支持用户自定义配置和扩展，用户可以根据需要增加或减少虚拟硬件资源，设置网络连接和共享文件夹等。

3.快速部署：小凡模拟器提供了一键部署功能，用户只需要选择所需的操作系统镜像，即可快速创建一个虚拟机实例，简化了软件开发和系统调试的流程。

4.数据保护：小凡模拟器提供了快照和回滚功能，用户可以随时对虚拟机进行快照，以便在错误或意外情况下快速还原至之前的状态，保护数据的完整性。

5.资源隔离：小凡模拟器可以将不同的虚拟机实例隔离运行，确保每个实例之间互不影响，提高了系统的稳定性和可靠性。

使用方法以下是小凡模拟器的基本使用方法：1.安装小凡模拟器：从官方网站下载小凡模拟器安装包，并按照提示进行安装。

2.创建虚拟机实例：打开小凡模拟器，点击新建虚拟机按钮，选择操作系统镜像和虚拟硬件配置，点击确认创建虚拟机实例。

3.配置虚拟机设置：可以根据需要配置虚拟机的网络连接、共享文件夹、快照等设置，以满足个人需求。

4.启动虚拟机：选中创建好的虚拟机实例，点击启动按钮，等待虚拟机启动完成。

5.使用虚拟机：虚拟机启动后，可以像使用实体计算机一样操作和配置虚拟机，安装软件、调试系统等。

6.保存快照：在虚拟机运行过程中，如果需要保存当前的状态，可以点击保存快照按钮，以便在需要时快速还原至该状态。

7.关闭虚拟机：在使用完虚拟机后，点击关闭按钮，确保虚拟机正常关闭并保存当前状态。

8.删除虚拟机：如果不再需要某个虚拟机实例，可以选择该实例，点击删除按钮，删除虚拟机的相关配置和文件。

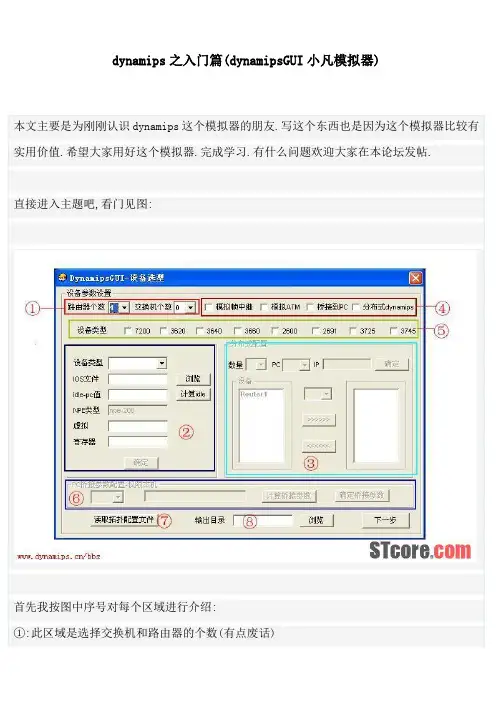

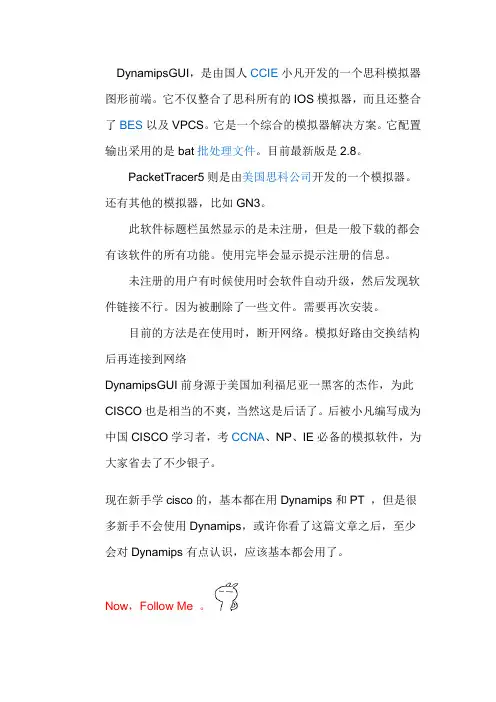

DynamipsGUI，是由国人CCIE小凡开发的一个思科模拟器图形前端。

它不仅整合了思科所有的IOS模拟器，而且还整合了BES以及VPCS。

它是一个综合的模拟器解决方案。

它配置输出采用的是bat批处理文件。

目前最新版是2.8。

PacketTracer5则是由美国思科公司开发的一个模拟器。

还有其他的模拟器，比如GN3。

此软件标题栏虽然显示的是未注册，但是一般下载的都会有该软件的所有功能。

使用完毕会显示提示注册的信息。

未注册的用户有时候使用时会软件自动升级，然后发现软件链接不行。

因为被删除了一些文件。

需要再次安装。

目前的方法是在使用时，断开网络。

模拟好路由交换结构后再连接到网络DynamipsGUI前身源于美国加利福尼亚一黑客的杰作，为此CISCO也是相当的不爽，当然这是后话了。

后被小凡编写成为中国CISCO学习者，考CCNA、NP、IE必备的模拟软件，为大家省去了不少银子。

现在新手学cisco的，基本都在用Dynamips和PT ，但是很多新手不会使用Dynamips，或许你看了这篇文章之后，至少会对Dynamips有点认识，应该基本都会用了。

Now，Follow Me 。

看图说话：按照图中用数字标出的序号来解释该区域：区域1：这里是选择路由器和交换机的个数的，这个地球人应该都知道吧。

区域2：这里可以选择一些不需要Cisco IOS的模拟设备。

如：FrameRelay交换机ATM交换机。

区域3：这里是选择设备类型的，以上都是Dynamips目前所支持的设备类型。

区域4：这里是选择设备类型、IOS存放路径、idle-pc值、NP E类型、虚拟内存（表示虚拟设备的RAM所占的内存大小,因为dynamips在模拟时候需要将主机的物理内存模拟成模拟设备的RAM）、寄存器。

区域5：这里是配置分布式的dynamips的设置区域区域6：这里是设置可以和主机（就是你的物理机）通信的。

区域7：可以直接读取真实设备里的NVRAM里的配置文件(.ini 格式)区域8：输入目录是指生成的bat文件保存路径，自己建立哦。

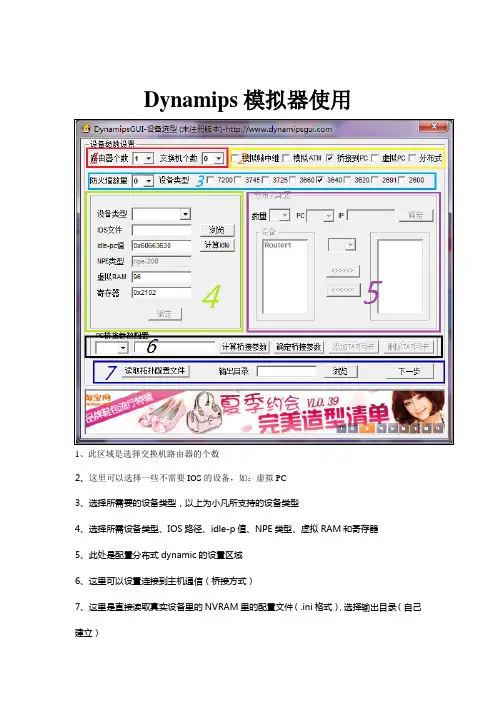

Dynamips模拟器使用1、此区域是选择交换机路由器的个数2、这里可以选择一些不需要IOS的设备，如：虚拟PC3、选择所需要的设备类型，以上为小凡所支持的设备类型4、选择所需设备类型、IOS路径、idle-p值、NPE类型、虚拟RAM和寄存器5、此处是配置分布式dynamic的设置区域6、这里可以设置连接到主机通信（桥接方式）7、这里是直接读取真实设备里的NVRAM里的配置文件（.ini格式），选择输出目录（自己建立）下面以上面拓扑图为例做逐步讲解一、使用虚拟PC1、首先根据实验拓扑图做相关配置，选择设备数量和类型2、计算idle-pc值（解决在开启模拟设备时不至于CPU占用率达到100%，所以这个值是非常重要的，建议关闭其他所以程序，然后再进行计算），点击计算idle-pc，确定IOS文件存在，在弹出窗口按任意键继续，如图：idle-pc参数（先按组合键ctrl+]，然后放开ctrl+]，再按i键），按完后就是等待，如图：等待一会，出现下图：Idle值的选择建议：如果是路由器选择3c结尾，如果是交换机选择ce，确定配置3、择输出目录4、模块设置路由器模块配置交换机模块配置选择控制台输出为直接输出生成文件，不要取消，否则需要手工去copy连接设置，VPCS为虚拟PC最后生成.BAT文件，会在输出目录里生成配置文件，其中PC1里为设备的批处理文件，VPCS 为虚拟PC文件，CONNINFO.TXT为连接信息5、VPCS 的使用打开vpcs.exe ，支持9台虚拟PC ，使用数字1-9来切换。

虚拟PC配置：ip ip地址网关子网掩码长度二、使用桥接方式1、设备选择，参数设置2、PC桥接参数设置最多可以桥接9台计算机，实验过程可以配合真机和虚拟机使用，一下为桥接真机的真实网卡计算桥接参数，出现以下界面选择正确的网卡参数，根据本地网络查看网卡类型其他设置相同，关键是网卡参数选择。

这段时间有几位同学问我GNS3模拟器的使用方法，现将这个模拟器详细的使用方法整理成文档，希望对同学们学习企业网络高级技术这门课程有所帮助！GNS3 使用教程—安装设置篇一、软件安装1、下载软件：GNS3-0.7.2-win32-all-in-one （网上下载或与本人联系）2、GNS3 简介:GNS3是基于Dynamips开源的免费软件，（感谢作者Jeremy Grossman），GNS3可以仿真复杂网络的图形界面模拟器，可以模拟路由器、交换机、ASA防火墙、PC等，可以用来完成ATEN 课程中的实验，比小凡更直观，更方便及占用CPU更省。

3、安装过程：安装过程相当简单，直接“NEXT”就可以了，如下图所示：到此，GNS3的安装已全部完成。

二、GNS3设置：安装完成后，打开GNS3软件，第一次打开GNS3，会出现设置向导，设置具体步骤如下： 1、设置“Dynamips”：在设置向导界面中，选择“STEP1”，或选编辑—首选项如下图所示：上“简体中文(cn)”。

如下图所示：接着，我们需要设置一下“工程目录”和“IOS/PIXOS 目录”，如下图所示：工程目录----网络拓扑图保存位置IOS/PIXOS目录----Cisco IOS/PIXOS 位置选上“当添加链接默认使用手动模式”，如下图所示：GNS3 是Dynamips的图形界面，记得测试一下。

如下图所示：如下图所示：2、设置“IOS”：返回到设置向导，选择“Step 2”设置IOS ,或选编辑---IOS和Hypervisor。

在“IOS”窗口选择Cisco IOS文件，以及和IOS文件对应的“平台”和“型号”后，单击“保存”，如下图所示：在“外部Hypervisors”窗口单击保存添加主机端口，如下图所示：GNS3 使用教程—软件使用篇 1、软件界面：完成设置向导后，进入到软件界面，如下图所示：2、绘制拓扑图：拖动左边“节点类型”中的设备到中间的“拓扑图绘制区”可绘制网络拓扑图。

一篇关于街机模拟器的全面教学！非常经典通俗易懂＝＝＝＝＝＝＝游戏模拟器教学＝＝＝＝＝＝＝儿时的笔者常跑到街上去玩游戏机。

最初街机流行的是泡泡龙和坦克大战等，后来又出了赤壁之战、名将、圆桌武士等游戏精品。

玩街机是要投币的，一个币要三毛钱，在当时可算价格不菲，笔者的零用钱花常常被街机“吃”得一干二净。

在街机刚刚兴起的时候，任天堂红白机也开始出现在国内，记得那时的任天堂红白机是不少小贩的生财之道。

当时，笔者常常只有看别人玩超级玛利跟魂斗罗的份，偶尔兜里有几个钱去过把瘾的感觉至今都难以忘怀。

时光飞逝，一转眼笔者就已经进入社会工作了，小时候一些爱玩的游戏市面上已经很难找到了，甚至连买红白机卡带的游戏机店都几乎绝迹了。

虽然目前电脑游戏的声光效果要比以前好上千万倍，但就内容以及耐玩度来看，以前的游戏也有不少值得重新“温习”。

好在电脑这玩意儿就是神奇，我们完全可以在电脑上通过软件来模拟以前的各自游戏机，去追忆儿时的乐趣^_^。

除了工作与学习之外，电脑的另一个用途就是游戏。

虽然如今的电脑游戏越做越大，画面也比以前比也有了质的飞跃，不过很多朋友却总认为现在游戏的内涵大不如前了。

此外，现在的PS、GameBoy 或者是街机游戏都是特殊的游戏设备，一般的电脑玩家是无缘尝试的。

如果你希望打破这些困扰的话，在电脑上采用模拟器来游戏人生应该是最佳的选择了。

有了这些林林种种的模拟器，我们这些游戏玩家就拥有了林林种种的各种游戏机了！一、初识游戏模拟器：模拟器是一种在电脑上模拟硬件设备的程序，而游戏模拟器实际上则是利用电脑模拟出各种专用的游戏平台，使其能够运行相应平台上的游戏。

说白了，在计算机中运行的游戏模拟器实际上就相当于一台专用的游戏主机，然后通过鼠标或者键盘代替手柄在这个平台上模拟运行各种游戏。

但是随之而来的另外一个问题是，有了游戏平台之后，怎样才能运行游戏呢？以前玩过任天堂、世嘉、PS或者是街机的朋友都应该知道这些游戏有着专门的卡带、光盘以及专用的主板，它们通常都是把游戏程序封存在只读存储器（ROM）中，然后通过游戏机主板中的电路来读取程序。

摘要本论文主要叙述的是BGP-4（Border Gateway Protocol-4，中文名为边界网关协议）版本的协议，提供一系列BGP配置案例，包括在BGP路由之间建立对等关系、将IGP(interior Gateway Protocols)内部网关协议路由注入BGP、将BGP注入IGP等基本配置，并从管理和维护的角度讨论从而使学习BGP连接变得的更易管理。

研究BGP路由协议，先必须了解BGP路由协议及其他路由协议的基本原理及作用，在做网络工程时，选择不同的路由协议直接决定了该网络的好与坏。

必须掌握BGP基本连接属性及重要的拓展属性，通过大量的实验熟悉和了解这些属性的意义和作用。

本论文中的设计使用了我国Internet组网框架，集合BGP路由协议的特点模拟现实的网络构建的网络拓扑，在设计中，主要介绍了网络工程中所使用工具，并对BGP 路由协议的基本配置、路由黑洞的产生及解决、Local_Preference属性及MED（Multi Exit Disc）属性进行了详细介绍，并对测试结果进行了详细说明，并加入了通过做工程而得到的结论及心得。

这里我要说明一下，BGP不是单纯的路由协议，它很少单独用于网络当中，许多时候是和IGP互操的，这就说明了学习BGP比学习IGP难的地方，BGP 路由表是独立于IGP路由表的，但是这两个表之间可以进行信息的交换，这就是前面提到的“再分布”技术（Redistribution）。

信息的交换有两个方向：从BGP注入IGP，以及从IGP注入BGP.前者是将AS外部的路由信息传给AS内部的路由器，而后者是将AS 内部的路由信息传到外部网络，这也是路由更新的来源。

把路由信息从BGP注入IGP 涉及到一个重要概念——同步（Synchronization）。

同步规则的主要目的是为了保证AS （As-Path）自治系统内部的连通性，防止路由循环的黑洞。

但是在实际的应用中，一般都会将同步功能禁用，而使用AS内IBGP的全网状连接结构来保证连通性，这样即可以避免向IGP中注入大量BGP路由，加快路由器处理速度，又可以保证数据包不丢失。

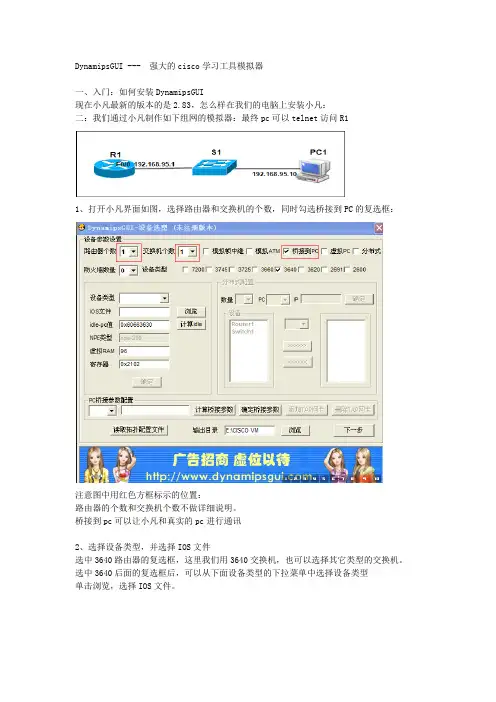

DynamipsGUI --- 强大的cisco学习工具模拟器一、入门：如何安装DynamipsGUI现在小凡最新的版本的是2.83，怎么样在我们的电脑上安装小凡：二：我们通过小凡制作如下组网的模拟器：最终pc可以telnet访问R11、打开小凡界面如图，选择路由器和交换机的个数，同时勾选桥接到PC的复选框：注意图中用红色方框标示的位置：路由器的个数和交换机个数不做详细说明。

桥接到pc可以让小凡和真实的pc进行通讯2、选择设备类型，并选择IOS文件选中3640路由器的复选框，这里我们用3640交换机，也可以选择其它类型的交换机。

选中3640后面的复选框后，可以从下面设备类型的下拉菜单中选择设备类型单击浏览，选择IOS文件。

4、计算idle值：单击：计算idle值，会出现如下回话框，查看IOS文件确实存在，单机确定5、单击确定后，出现如下回话框：单击任意键继续，出现如下界面：选择no进入路由器后，随便配置一点东西，按住ctrl+]+i得到如下的界面，我们选择后面数字最大的值的idle值：复制粘贴到小凡中。

如图所示：把idle值填入后，点击确定进入如下设置；6、配置桥接参数：如图所示，选择NIC-0也可以选择其它的，点击计算桥接参数：出现如图所示的界面：本PC上有两块网卡，一个物理网卡，一个虚拟网卡，用红色方框标注的是虚拟网卡，我们选择虚拟网卡的桥接参数：注：如果机器上的网卡过多，不知道哪一个是自己想要的网卡时，这时可以先把自己不用的网卡禁用，只留自己想用网卡，这个时候该界面显示出来就只有自己想用的网卡了。

7、点击确定桥接参数，然后点击浏览确定输出目录后，点击下一步：8、选择Router1设备类型后，选择模块设置，完成后点击确定Router1的配置，Switch1的设置同理。

完成后，在右边的设备信息栏有设备信息。

完成后点击下一步9、出现如下提示信息：10、点击确定后，出现如下对话框：注意最后一句话：请到输出目录确定IOS文件是否复制成功，如果不成功手动复制11、选择设备列表中的设备，然后选择接口列表中的接口后，点击连接12、全部链路连接完成后如图所示：13、连接完成后，点击生成bat文件，出现如下所示的信息：点击确定出现警告信息后，点击确定即可。

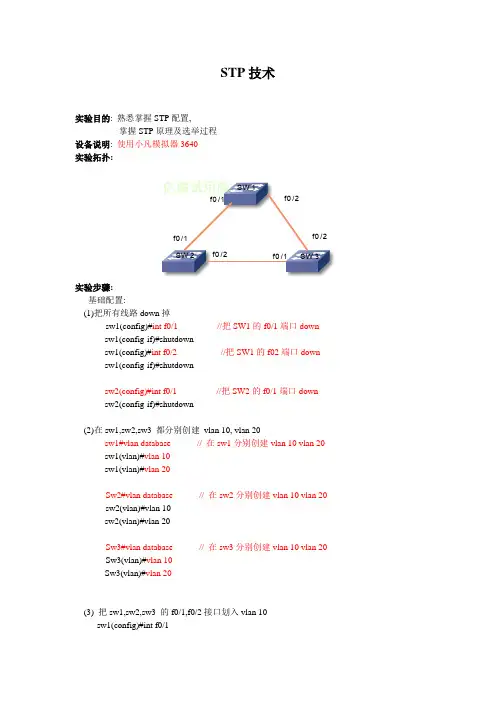

STP 技术实验目的: 熟悉掌握STP 配置,掌握STP 原理及选举过程设备说明: 使用小凡模拟器3640实验拓扑:SW 1SW 2SW 3f0/1f0/2f0/1f0/2f0/2f0/1实验步骤:基础配置:(1)把所有线路down 掉sw1(config)#int f0/1 //把SW1的f0/1端口downsw1(config-if)#shutdownsw1(config)#int f0/2 //把SW1的f02端口downsw1(config-if)#shutdownsw2(config)#int f0/1 //把SW2的f0/1端口downsw2(config-if)#shutdown(2)在sw1,sw2,sw3 都分别创建 vlan 10, vlan 20sw1#vlan database // 在sw1分别创建vlan 10 vlan 20sw1(vlan)#vlan 10sw1(vlan)#vlan 20Sw2#vlan database // 在sw2分别创建vlan 10 vlan 20sw2(vlan)#vlan 10sw2(vlan)#vlan 20Sw3#vlan database // 在sw3分别创建vlan 10 vlan 20Sw3(vlan)#vlan 10Sw3(vlan)#vlan 20(3) 把sw1,sw2,sw3 的f0/1,f0/2接口划入vlan 10sw1(config)#int f0/1sw1(config-if)#switchport access vlan 10 //把f0/1划属于vlan 10 sw1(config-if)#int f0/2sw1(config-if)#switchport access vlan 10 //把f0/2划属于vlan 10sw2(config)#int f0/1sw2(config-if)#switchport access vlan 10 //把f0/1划属于vlan 10 sw2(config-if)#int f0/2sw2(config-if)#switchport access vlan 10 //把f0/2划属于vlan 10sw3(config)#int f0/1sw3(config-if)#switchport access vlan 10 //把f0/1划属于vlan 10 sw3(config-if)#int f0/2sw3(config-if)#switchport access vlan 10 //把f0/2划属于vlan 10(3)查看配置信息Sw1sw1#show running-configBuilding configuration...Current configuration : 945 bytes!version 12.4service timestamps debug datetime msecservice timestamps log datetime msecno service password-encryption!hostname sw1!boot-start-markerboot-end-marker!!no aaa new-modelmemory-size iomem 5!!ip cefno ip domain lookup!!!!!!!!!!!!!!!!!!interface FastEthernet0/0!interface FastEthernet0/1switchport access vlan 10shutdown //f0/1,f0/2接口属于vlan 10 并且为down 状态!interface FastEthernet0/2switchport access vlan 10shutdown!interface FastEthernet0/3!interface FastEthernet0/4!interface FastEthernet0/5!interface FastEthernet0/6!interface FastEthernet0/7!interface FastEthernet0/8!interface FastEthernet0/9!interface FastEthernet0/10!interface FastEthernet0/11!interface FastEthernet0/12!interface FastEthernet0/13interface FastEthernet0/14!interface FastEthernet0/15!interface Vlan1no ip address!ip http server!!!!!!control-plane!!!!!!!!!line con 0line aux 0line vty 0 4!!endsw2sw2#show running-configBuilding configuration...Current configuration : 945 bytes!version 12.4service timestamps debug datetime msecservice timestamps log datetime msecno service password-encryption!!boot-start-markerboot-end-marker!!no aaa new-modelmemory-size iomem 5!!ip cefno ip domain lookup!!!!!!!!!!!!!!!!!!interface FastEthernet0/0!interface FastEthernet0/1switchport access vlan 10shutdown //f0/1,f0/2接口属于vlan 10 并且为down 状态!interface FastEthernet0/2switchport access vlan 10shutdown!interface FastEthernet0/3!interface FastEthernet0/4!interface FastEthernet0/5 !interface FastEthernet0/6 !interface FastEthernet0/7 !interface FastEthernet0/8 !interface FastEthernet0/9 !interface FastEthernet0/10 !interface FastEthernet0/11 !interface FastEthernet0/12 !interface FastEthernet0/13 !interface FastEthernet0/14 !interface FastEthernet0/15 !interface Vlan1no ip address!ip http server!!!!!!control-plane!!!!!!!!!line con 0line aux 0line vty 0 4!!endsw3sw3#show running-configBuilding configuration...Current configuration : 945 bytes!version 12.4service timestamps debug datetime msecservice timestamps log datetime msecno service password-encryption!hostname sw3!boot-start-markerboot-end-marker!!no aaa new-modelmemory-size iomem 5!!ip cefno ip domain lookup!!!!!!!!!!!!!!!!!interface FastEthernet0/0!interface FastEthernet0/1switchport access vlan 10shutdown //f0/1,f0/2接口属于vlan 10 并且为down 状态!interface FastEthernet0/2switchport access vlan 10shutdown!interface FastEthernet0/3!interface FastEthernet0/4!interface FastEthernet0/5!interface FastEthernet0/6!interface FastEthernet0/7!interface FastEthernet0/8!interface FastEthernet0/9!interface FastEthernet0/10!interface FastEthernet0/11!interface FastEthernet0/12!interface FastEthernet0/13!interface FastEthernet0/14!interface FastEthernet0/15!interface Vlan1no ip address!ip http server!!!!!control-plane!!!!!!!!!line con 0line aux 0line vty 0 4!!end实验调试:(1)将sw1,sw2,sw3的f0/1 ,f0/2,f0/3接口打口sw1(config)#int f0/1sw1(config-if)#no shsw1(config-if)#int f0/2sw1(config-if)#no shsw2(config)#int f0/1sw2(config-if)#no shsw2(config-if)#int f0/2sw2(config-if)#no shsw3(config)#int f0/1sw3(config-if)#no shsw3(config-if)#int f0/2sw3(config-if)#no sh(2)在sw1,sw2,sw3 spanging-tree vlan 10Sw1:sw1#show spanning-tree briefVLAN10Spanning tree enabled protocol ieeeRoot ID Priority 32768 //根网桥ID 优先极为32768 默认值Address cc00.0bd8.0000 //MAC地址This bridge is the rootHello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 32768 //网桥ID优先极为默认32768值Address cc00.0bd8.0000 //mac值与根网桥一样,证明SW1为根网桥Hello Time 2 sec Max Age 20 s ec Forward Dela y 15 s ec//hello时间为2秒//老化时间为20秒转发延时为15秒Aging Time 300Interface DesignatedName Port ID Prio Cost Sts Cost Bridge ID Port ID -------------------- ------- ---- ----- --- ----- -------------------- -------FastEthernet0/1 128.2 128 19 FWD 0 32768 cc00.0bd8.0000 128.2 FastEthernet0/2 128.3 128 19 FWD 0 32768 cc00.0bd8.0000 128.3//端口优先极//默认优先极//cost 值为19端口ID值sw2#show spanning-tree vlan 10VLAN10Spanning tree enabled protocol ieeeRoot ID Priority 32768Address cc00.0bd8.0000Cost 19Port 2 (FastEthernet0/1)Hello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 32768Address cc00.0c40.0000Hello Time 2 sec Max Age 20 sec Forward Delay 15 secAging Time 300Interface DesignatedName Port ID Prio Cost Sts Cost Bridge ID Port ID-------------------- ------- ---- ----- --- ----- -------------------- -------FastEthernet0/1 128.2 128 19 FWD 0 32768 cc00.0bd8.0000 128.2 FastEthernet0/2 128.3 128 19 FWD 19 32768 cc00.0c40.0000 128.3sw3#show spanning-tree vlan 10 briefVLAN10Spanning tree enabled protocol ieeeRoot ID Priority 32768Address cc00.0bd8.0000Cost 19Port 3 (FastEthernet0/2)Hello Time 2 sec Max Age 20 se c Forward Delay 15 secBridge ID Priority 32768Address cc00.0c88.0000Hello Time 2 sec Max Age 20 se c Forward Delay 15 secAging Time 300Interface DesignatedName Port ID Prio Cost Sts Cost Bridge ID Port ID -------------------- ------- ---- ----- --- ----- -------------------- -------FastEthernet0/1 128.212819 BLK 19 32768 cc00.0c40.0000 128.3 FastEthernet0/2 128.3128 19 FWD 0 32768 cc00.0bd8.0000 128.3sw3#show spanning-tree int f0/1Port 2 (FastEthernet0/1) of VLAN10 is blocking //端口阻塞Port path cost 19, Port priority 128, Port Identifier 128.2.Designated root has priority 32768, address cc00.0bd8.0000Designated bridge has priority 32768, address cc00.0c40.0000Designated port id is 128.3, designated path cost 19Timers: message age 3, forward delay 0, hold 0Number of transitions to forwarding state: 0BPDU: sent 0, received 457sw3#show spanning-tree int f0/2Port 3 (FastEthernet0/2) of VLAN10 is forwarding //端口为转发状态Port path cost 19, Port priority 128, Port Identifier 128.3.Designated root has priority 32768, address cc00.0bd8.0000Designated bridge has priority 32768, address cc00.0bd8.0000Designated port id is 128.3, designated path cost 0Timers: message age 2, forward delay 0, hold 0Number of transitions to forwarding state: 1BPDU: sent 1, received 456总结: 最终sw1被选为根网桥,因为它的MAC值最小阻塞sw3的f0/1端口STP 收敛过程如下:BPDU有两种类型:1.配置BPDU2.拓扑变更BPDUSTP的时间参数:阻断20S侦听15S学习15S转发。
