沪粤版九年级物理上册第十四章探究欧姆定律单元测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（ ）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值2、在如图所示的电路中、电源电压不变。

闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（）A．电压表的示数不变B．电流表的示数变小C．电压表的示数和电流表的示数的比值不变D．电压表的示数和电流表的示数的比值变小3、如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（ ）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小4、如图所示，将一根铜丝拉长，一定变大的物理量是（ ）A．质量B．体积C．密度D．电阻5、如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（ ）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A6、如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。

沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试题班级姓名一、选择题(每题3分，共30分)1．在国际单位制中，电阻的单位是( )A．Ω(欧姆) B．V(伏特) C．A(安培) D．J(焦耳)2．关于影响导体电阻大小的因素说法正确的是( )A．导体电阻大小取决于通过它的电流的大小，电流越小，导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大，导体电阻越大C．相同材料制成粗细相同的导线，长度越长，电阻越大D．铜导线的电阻一定比铁导线的电阻小3．关于电流、电压和电阻，下列说法正确的是( )A．只要将导体连入电路，电路中就有电流 B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压 D．导体两端电压越大，通过该导体的电流就越大4．使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图1所示的各图中，正确的是( )图15．如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是( )A．总电阻变大，油量表示数变小 B．总电阻变大，油量表示数变大C．总电阻变小，油量表示数变大 D．总电阻变小，油量表示数变小图2图3图46．如图3所示，V1和V2是两块完全相同的电压表，都有0～3 V和0～15 V两个量程，闭合开关后，发现两个电压表指针偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶17．如图4所示电路中，电源电压不变．闭合开关S，电路正常工作．过一会儿，两电表的示数都变大，则该电路中出现的故障可能是( )A．灯L断路 B．灯L短路C．电阻R断路 D．电阻R短路图58．如图5所示是李江同学为测量小灯泡电阻而连接的电路，有关该实验，以下说法错误的是( )A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表示数的不同而不同D．在如图所示位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮9．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是( )图6图710．如图7所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是( )A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变二、填空题(每空2分，共38分)11．一串小彩灯，每个小彩灯的规格为“ 4 V 0.2 A”，将这一串小彩灯串联在220 V 的电路中，要使彩灯正常发光，应串联______个小彩灯，此时电路中的总电阻为________Ω.12．A、B是长度相同、材料相同的电阻线，且A细B粗，则电阻较小的是________．若将A、B串联后接入电路，则________两端的电压较大．(均选填“A”或“B”)13．如图8甲所示的电路中，若电源电压为 3 V，电流表A1、A2的示数如图乙、丙所示，则通过R1的电流是______A，R2的阻值是______Ω.图8图9.R1和R2两只电阻串联，已知R1∶R2＝5∶1，那么通过它们的电流之比I1∶I2＝________，两只电阻两端的电压之比U1∶U2＝________，这两只电阻两端的总电压跟R2两端电压之比U 总∶U2＝________.15．如图9所示是甲、乙两导体的电流与电压的关系图像，由图可知，甲的电阻是________Ω.若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝________．图1016．如图10所示是测量电阻阻值的一种方法，我们称之为电流表“外接法”，用这种方法测得的阻值偏________(选填“大”或“小”)，原因是____________________________________________________________．这种方法适用于测量阻值较________(选填“大”或“小”)的电阻．17．如图11所示，电源电压 5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________．图11图1218．如图12所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将________，电流表A1的示数将________，电流表A和A1的示数差将________．(均选填“变大”“不变”或“变小”)三、实验探究题(共16分)19．(8分)某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图13甲所示的电路，选用的器材有：阻值约为 4 Ω的铅笔芯一根、两节干电池组成的电池组、0～0.6 A 的电流表、0～3 V的电压表、滑动变阻器(10 Ω 2 A)、开关、导线等．图13(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到________(选填“a”或“b”)端．(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内．则产生故障的原因是________．A．滑动变阻器最上端两个接线柱接入电路B．滑动变阻器最下端两个接线柱接入电路(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中，当采集第三组数据时，电流表指针的偏转情况如图乙所示．此时电流表的示数为________A．由表中数据可知，通过铅笔芯的电流与其两端电压成__________比.实验序号U/V I/A①0.40.1②0.80.2③ 1.2④ 1.60.4⑤ 2.00.520.(8分)小宇用如图14甲所示的电路图测量“小灯泡正常发光时的电阻”，选用的电源电压为 3.0 V，小灯泡的额定电压为 2.5 V，图乙是未连接完整的实验电路．。

沪粤版九年级物理上册第十四章探究欧姆定律专题测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图像。

以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．将R x从5Ω换成10Ω后，应将滑片P向左移D．将R x从5Ω换成10Ω后，应将滑片P向右移2、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．3、如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快4、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，0R是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S 后，对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小D．体温越低，通过0R的电流越大5、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（）A．U变大，I变小B．U变小，I变小C．U变小，I变大D．U变大，I变大6、下列关于电流、电压、电阻的叙述正确的是（）A．电压是电路中形成电流的原因B．电路中只要有电压就一定有电流C．电路中电流小是因为电阻大D．某导体电阻随通过电流的增大而减小图像。

1《探究欧姆定律》检测题（满分：100分）一、选择题（每小题3分，共30分）1．关于欧姆定律表达式I = U R 的几种理解，下列说法正确的是（ ） A ．由I = U R 可得R = U I ，表示当导体两端电压增大时，导体电阻增大 B ．由I = U R 可得R = U I ，表示当通过导体的电流减小时，导体电阻增大 C ．I = U R表示导体两端电压增大时，通过导体的电流也一定增大 D ．I = U R 表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比2．某同学要把一个阻值为15Ω、正常工作电压为3V 的灯泡接在9V 的电源上使其正常工作，那么需给灯泡（ ）A ．串联一只45Ω的电阻B ．并联一只45Ω的电阻C ．串联一只30Ω的电阻D ．并联一只30Ω的电阻 3．如图1所示，电源电压为9V 保持不变，闭合开关S ，为保证电流表的示数为0.75A 。

现有5Ω、20Ω、30Ω电阻各一个，若在其中选择两个电阻在图中虚线框内连成电路，则下列做法可行的是（ ）A ．5Ω和20Ω串联B ．20Ω和30Ω串联C ．20Ω和30Ω并联D ．5Ω和30Ω并联4．如图2所示，电源电压保持不变，闭合开关S 1和S 2，电流表和电压表都有示数；当只断开开关S 2时，下列判断正确的是（ ）2A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变大，电压表示数变大5．小华用如图3所示的电路探究“电流跟电压的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中不发生变化的是（ ）A ．通过定值电阻的电流与它的阻值的乘积B ．通过滑动变阻器的电流C ．滑动变阻器接入电路的电阻D ．电压表示数与电流表示数的比值6．（2020 常德）如图4所示在探究“电流与电阻关系”时，电源电压恒为3V ，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R 所在位置时，调节滑动变阻器，使电压表的示数为2V ，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（ ）A ．用5Ω电阻替换，滑片P 应向右端移动，电流表示数变大B ．用5Ω电阻替换，滑片P 应向左端移动，电流表示数变小C ．用20Ω电阻替换，滑片P 应向左端移动，电流表示数变大D ．用20Ω电阻替换，滑片P 应向右端移动，电流表示数变小7．在如图5甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图5乙所示，则电阻R 1和R 2中的电流I 1:I 2及电阻R 1:R 2分别为（ ）A ．I 1:I 2=1:5B ．I 1:I 2=5:1C ．R 1:R 2=1:4D ．R 1:R 2=4:138．如图6所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.2A ，则错误的是（ ）A ．电压表、电流表的位置互换前R 1、R 2并联B ．电源电压3VC ．电阻R 1的阻值为10ΩD ．电阻R 2的阻值为15Ω9．某同学利用如图7所示的电路测量小灯泡的电阻，小灯泡标有“2.5V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。

沪粤版九年级物理上册第十四章探究欧姆定律同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（）A．电流表的示数变化范围为0.25～0.6AB．滑动变阻器的取值范围为3～12ΩC．电阻R1的最小功率与最大功率之比为9∶25D．滑动变阻器R2的最小功率与最大功率之比为25∶272、如图甲是李明设计的压力传感器原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间是可收缩的导线，弹簧A端所受压力F与弹簧的形变量关系如图乙所示，无压力时，滑片P位于R2的最上端。

电源电压为15V，定值电阻R1的阻值为10Ω。

R2是每厘米阻值为5Ω的均匀滑动变阻器。

以下说法中错误的是（）A ．无压力时，电压表的示数为零B ．电阻R 1在电路中还起到了保护电路的作用C ．当压力为40N 时，电压表的示数是6VD ．压力增大时，电压表与电流表的比值变大3、小慧为了测量未知电阻R X ，利用学生电源（两端电压不变且未知）、已调零的电流表、阻值已知的定值电阻R 0、开关、导线等实验器材，连接了如图所示实验电路。

当开关S 1、S 2都闭合时，电流表的示数为I 1；当只闭合开关S 2时，电流表的示数为I 2。

则下列四个选项中，R X 的表达式正确的是（ ）A ．21X 02I I R R I -= B ．12X 01I I R R I -= C ．20X 12I R R I I =- D ．10X 21I R R I I =- 4、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

第14章探究欧姆定律单元测试一、选择题1.回顾初中物理的学习过程，常通过一定的探究来认知某一定律，其中通过探究“电流与电压、电阻的关系”来认知的定律是( )A. 牛顿第一定律B. 欧姆定律C. 焦耳定律D. 能量守恒定律【答案】B2.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上【答案】B3.现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示．将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V 开始减小，电流表的示数从0.3A开始增大．下列结论正确的是（）A. 电源的电压为5VB. 小灯泡的最大功率为0.3WC. 整个电路的最小功率是1.8 WD. 滑动变阻器的最大阻值为20Ω【答案】C4.要测量一个阻值约为600Ω的电阻R x，提供的器材有：干电池两节、学生用电压表（量程为0﹣3V、0﹣15V）、学生用电流表（量程为0﹣0.6A、0﹣3A）、滑动变阻器（10Ω 2A）和电阻箱R0（0﹣9999Ω 5A）各一个，开关、导线若干．下列四个设计方案中，能测出R x阻值的最合理的方案是（）A. B. C. D.【答案】D5.由欧姆定律公式可导出R=，对此表达式下面说法正确的是（）A. 导体两端电压为零时，导体的电阻为零B. 导体两端电压越大，导体的电阻越大C. 通过导体的电流越大，导体的电阻越小D. 导体的电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示【答案】D6.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”. 在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后（A B间接5Ω电阻器时变阻器滑片位置如图所示），为了探究上述问题，他接下来应该采取的唯一操作是（）A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数再调节滑片位置【答案】C7.如图所示，闭合开关S，将滑动变阻器的滑片P向右移动时，图中的电磁铁（）A. a端是N极，磁性减弱B. b端是S极，磁性增强C. a端是S极，磁性增强D. b端是N极，磁性减弱【答案】D8.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，那么下面的一些探究活动他不能完成的是（）A. 探究导体电阻与材料的关系B. 探究导体电阻与长度的关系C. 探究导体电阻有横截面积的关系D. 探究导体电阻与温度的关系【答案】A9.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后（）A. 电压表烧坏B. 电流表烧坏C. 电压表有读数，电流表读数为零D. 电流表有读数，电压表读数为零【答案】C10.如图（a）是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图（b）所示．若闭合开关S，以下说法正确的是（）A. 环境温度为40℃时，热敏电阻阻值是150ΩB. 电压表V示数越小，环境温度越高C. 环境温度为0℃时，电压表的示数是1.5VD. 此电路允许的最高环境温度为60℃【答案】D11.两个阻值为R的等值电阻，现将其中一个增大，另一个减小，则并联后的等效电阻将（）A. 大于RB. 小于RC. 等于RD. 无法确定【答案】B12.请根据表给出的多组数据分析判断，实验电路可能是电路图中的（）A. B. C. D.【答案】D二、填空题13.电阻R1=3Ω，R2=6Ω．将它们串联时，等效电阻为________ ；将它们并联时，等效电阻为________ ．【答案】9Ω；2Ω14.一个电熨斗接在220V电路中，电流为2.2A，电阻为________，若接在110V的电路中，电阻是________，电流是________.【答案】100Ω；100Ω；1.1A15.图中所示，是研究决定电阻大小因素的实验，AB和CD是粗细不同、长度相同的镍铬合金线。

第十四章探究欧姆定律一、选择题(每题3分，共30分)1．下列因素中，对导体电阻大小有决定作用的是()A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度2．在如图1所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向右端滑动时灯泡逐渐变亮，则下列接法中正确的是()图1A．M接A，N接B B．M接C，N接DC．M接C，N接B D．M接A，N接D3．关于电流、电压、电阻的关系，下列说法中正确的是()A．在电压一定时，导体的电阻跟通过导体的电流成反比B．在电阻一定时，导体两端的电压跟通过导体的电流成正比C．在电流一定时，导体两端的电压跟导体的电阻成正比D．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比4．李明同学在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图2所示的图像。

下列说法中错误的是()图2A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联接到电压为2 V 的电源上时，干路中的电流为0.6 AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零5．小明同学用控制变量法探究“电流跟电阻的关系”，如图3所示。

在此实验过程中，当A、B两点间的电阻由5 Ω换成10 Ω时，他下一步应采取的正确操作是()图3A．只需将电池数增加一倍B．只需将电池数减半C．将滑动变阻器的滑片适当向左移动D．将滑动变阻器的滑片适当向右移动6．如图4所示，L1与L2是两只标有“3 V10 Ω”字样的相同小灯泡，电源电压为3 V，闭合开关S后，干路电流是()图4A. 0.3 AB. 0.6 AC. 0.9 AD. 1.0 A7．如图5所示，闭合开关后两灯不亮，用电压表先后测得U AD＝U AC＝U AB＝4.5 V，则故障可能是()图5A．灯L1发生断路B．灯L2发生断路C．灯L1发生短路D．灯L2发生短路8．王丽同学在做“测量小灯泡的电阻”的实验时，所连接的电路图如图6所示，当闭合开关后()图6A．电压表烧坏B．电流表烧坏C．电压表有读数，电流表读数为零D．电流表有读数，电压表读数为零9.如图7所示是一科技创新小组的同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反映水位升降情况。

探究欧姆定律单元测试一、填空题（每空1分，共21分）1．如图所示是电阻A、B的I-U图像。

由图可知,电阻B 的阻值是Ω;将电阻A、B串联后接入电路,当通过A的电流为0.3A时,电阻A和B两端的总电压是V;将电阻A、B并联后接入某电路,当通过B的电流为0.2 A时,电阻A两端的电压是V;将电阻A、B并联在电压为3 V的电源上,电路中的总电流是A。

第1题第2题第3题第4题2．如图所示是电阻R和灯泡L的I-U图像,若电阻R和灯泡L串联接在某一电源上时,电路中的电流为0.6 A,则电源电压为V;若将电阻R和灯泡L并联接在电压为6 V的电源上,此时灯L的电阻为Ω,干路电流为A。

3．如图所示,R1=20 Ω,R2=40 Ω,电源电压保持不变。

当开关S1、S2都闭合时,电流表A1的示数是0.3 A,电源电压是V;当开关S1、S2都断开时,电流表A2的示数是0.1 A,此时灯泡L的电阻是Ω。

4．小伟连接两灯并联时的电路情况如图所示。

当他“试触”时,发现电压表的指针不动、电流表的指针很快向右偏转,两灯都不发光。

小敏指出他在电路连接中有错误,若闭合开关S,可能造成的后果是;现在请你只改接图中的一根导线,使电路连接完全正确(在错接的导线上画“×”,然后画出正确的接线)。

5．小明学习了欧姆定律后,利用一块电压表和一个阻值为R0的已知电阻,测量未知电阻R x的阻值。

他选择了满足实验要求的器材,并连接了部分实验电路(如图所示)。

(1)请你用笔画线代替导线完善实验电路(只添加一根导线)。

(2)闭合开关S和S1时,电压表测量R0两端的电压U1。

(3),电压表测量电源两端的电压U2。

(4)请用R0、U1、U2表示出R x,则R x=。

6．如图甲所示电路用的是等效替代法测量未知电阻。

其中R x是待测电阻,R是滑动变阻器,R'是电阻箱(表盘情况如图乙所示)。

正确连接电路后,先将开关S拨至位置(选填“1”或“2”)处,调节滑动变阻器的滑片P至某一位置,记下此时电压表的示数U1;再将开关S拨至另一位置,调节,使电压表的示数恰好为U1,记下此时电阻箱的示数如图乙所示,则电阻R x的阻值为Ω。

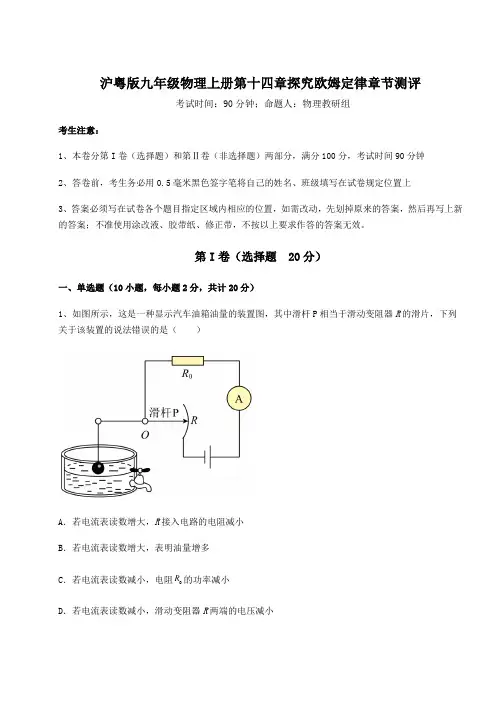

沪粤版九年级物理上册第十四章探究欧姆定律章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小2、下列四组物质中，通常情况下都属于导体的一组是（）A．玻璃、陶瓷、人体B．铁、大地、铅笔芯C．塑料尺、空气、橡胶棒D．橡皮擦、煤油、石墨3、对下列物理量数值的估计，最接近实际的是（）A．教室内一盏日光灯正常工作时的电流约为1AB．电饭煲的发热电阻约为55ΩC．电视机工作一小时消耗的电能约为1kW·hD．对人体的安全电压为36V4、如图所示电路中，电阻R1＝12Ω，R2＝6Ω。

当单刀双掷开关S置于位置1时，电压表读数为3V。

则当S置于位置2时，电压表读数的可能值为（）A．1V B．2V C．3V D．4V5、如图所示为某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（）A．电压表V1的示数变大B．电压表V2的示数变小C．电压表V2的示数与电流表A的示数比值变大D．电压表V1的示数与电流表A的示数比值变小6、在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P缓慢向右移动，下列说法中正确的是（）A．电流表A1的示数变大，电压表V的示数变小B．电流表A2与电流表A1的示数之差变大C．电流表A2的示数变小，电压表V的示数变大D．电压表V与电流表A2的示数之比变大7、将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。

沪粤版九年级物理上册第十四章探究欧姆定律单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A2、如图所示，电源电压恒定，闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端，滑动变阻器R1的滑片P1从最左端滑到最右端，最终总电流为I。

闭合S3，断开S1、S2，把滑动变阻器R2的滑片P2从下往上滑，滑到中点时电压表V2的读数为3V，P2移动到最上端时，最大总电流为I′。

两次实验中电流表随两电压表变化的关系图像如图所示。

以安全为前提，下列描述正确的是（）A．电源电压为4VB．R1的最大电阻为40ΩC．前后两次实验的电流比I'︰I=2︰1D．闭合任意开关和调节滑片位置，电路的最大电流与最小电流之差为0.4A3、小兰利用如图甲所示电路，测量标有“2.5V”字样的灯泡L的电功率，电源电压为5V。

实验中，当电压表示数为2.5V时，电流表示数如图乙所示，根据实验过程和现象，下列说法中错误的是（）A．电流表示数是0.5AB．灯泡L的额定功率是2.5WC．灯泡L正常发光时的电阻为5ΩD．当电压表示数为2.5V时，灯泡L正常发光4、科学方法在物理问题的研究中，起到了重要的作用。
