冲压模具加工流程冲压模具加工是一种常用的金属加工方法，用于制造各种形状的金属件。

冲压模具加工流程包括模具设计、模具制造、冲压工艺、模具调试和冲压生产等多个环节。

一、模具设计模具设计是冲压模具加工流程的第一步。

在模具设计中，需要根据产品的要求和规格，确定模具的结构、尺寸和工作原理。

模具设计要考虑到产品的形状、尺寸、材料和工艺要求，确保模具能够满足产品的加工需求。

二、模具制造模具制造是冲压模具加工流程的关键环节。

在模具制造中，需要根据模具设计图纸进行材料选择、零件加工和组装。

模具制造需要高精度的加工设备和技术，确保模具的尺寸和结构的精度要求。

三、冲压工艺冲压工艺是冲压模具加工流程的核心环节。

在冲压工艺中，需要确定冲头和模具的配合关系、冲头的冲程和冲次、冲压速度和压力等参数。

冲压工艺要考虑到产品的形状、材料和规格要求，确保产品能够满足使用要求。

四、模具调试模具调试是冲压模具加工流程的重要环节。

在模具调试中，需要对模具进行安装、调整和试模。

模具调试需要根据产品的加工要求，对冲压工艺进行优化和调整，确保产品的质量和生产效率。

五、冲压生产冲压生产是冲压模具加工流程的最后一步。

在冲压生产中，需要对模具进行定期的维护和保养，确保模具的使用寿命和加工质量。

冲压生产需要根据产品的需求，进行大批量的冲压加工，提高生产效率和产品质量。

冲压模具加工流程的每个环节都非常重要，任何一个环节的差错都可能导致产品质量的下降和生产效率的降低。

因此，冲压模具加工需要高度的技术和经验，以确保产品的质量和工艺要求的满足。

在冲压模具加工流程中，模具设计和制造是关键的环节，决定了产品的形状和尺寸的精度要求。

冲压工艺和模具调试是产品质量的保证，需要根据产品的加工要求进行调整和优化。

冲压生产是冲压模具加工流程的最终目标，需要高效的生产设备和工艺流程，确保产品的质量和生产效率。

冲压模具加工流程是一项复杂而精密的工艺，需要严格的控制和管理。

只有通过科学的设计、精密的制造、合理的工艺和高效的生产，才能确保冲压产品的质量和工艺要求的满足。

冲压工艺及模具设计一、冲压工艺冲压工艺是指利用压力使金属板材在模具的作用下发生塑性变形，从而得到所需形状和尺寸的工艺。

冲压工艺的主要步骤包括：设计制作模具、准备材料、冲压加工及后续处理。

1.模具的设计制作：冲压工艺的关键在于模具的设计和制作。

模具由上下模具组成，上模具固定在机床上，下模具固定在滑块上。

上下模具之间有一定的空隙，当滑块向下运动时，上下模具会夹紧工件，使之发生塑性变形。

2.材料的准备：在进行冲压加工前，需要将金属板材裁剪成适当大小，并将其清洗干净，以去除杂质和油污。

3.冲压加工：冲压加工是将金属板材放置在模具中，通过机械设备施加压力，使金属板材发生塑性变形，最终获得所需形状和尺寸的工件。

4.后续处理：冲压工艺完成后，还需要进行一些后续处理，如清洗、抛光、喷涂等，以提高工件的表面光洁度和装饰性。

二、模具设计模具设计是冲压工艺中的重要环节，好的模具设计可以提高冲压加工的效率和质量。

模具设计的主要考虑因素包括：工件的形状和尺寸、材料的性质、冲压工艺的要求等。

1.模具结构设计：模具结构设计是模具设计的基础，主要包括上模具和下模具的结构设计。

上模具一般由模板、定位销、导向套等组成，下模具一般由模座、模块、导向柱等组成。

2.模具材料选择：模具的材料选择直接影响到模具的使用寿命和加工质量。

一般情况下，模具材料应具有高硬度、高强度、良好的热导性和耐磨性等特性。

3.模具零件设计：模具零件的设计应考虑到工件的形状和尺寸，以及冲压工艺的要求。

模具零件的设计应尽量简化，减少加工难度，提高生产效率。

4.模具配合设计：模具零件之间的配合关系直接影响到模具的精度和稳定性。

模具配合设计应确保零件的定位准确、运动平稳，并充分考虑到热膨胀等因素。

综上所述，冲压工艺及模具设计是一项复杂的工程，它涉及到材料、结构、流程等多个方面。

通过合理的冲压工艺和精心的模具设计，可以实现高效、高质量的冲压加工，为生产制造提供有力支持。

冲压模具设计流程冲压模具是制造工业中常见的一种模具，它广泛应用于汽车、电子、家电等行业。

冲压模具的设计流程对产品的质量和生产效率有着重要的影响。

下面将介绍冲压模具设计的流程。

首先，冲压模具设计的第一步是需求分析。

在这一阶段，设计师需要与客户充分沟通，了解客户对产品的要求和需求，包括产品的形状、尺寸、材料等。

只有充分了解客户的需求，才能设计出符合客户要求的冲压模具。

接着，设计师需要进行产品设计和结构设计。

在产品设计阶段，设计师需要根据客户的需求，绘制产品的草图和三维模型，确定产品的形状和尺寸。

在结构设计阶段，设计师需要设计模具的结构，确定模具的各个零部件的结构和尺寸，以及各个零部件之间的配合关系。

然后，设计师需要进行材料选型和工艺规划。

在材料选型阶段，设计师需要根据产品的要求和模具的结构，选择合适的材料，包括模具的主要材料和辅助材料。

在工艺规划阶段，设计师需要确定模具的加工工艺和生产工艺，包括模具的加工工艺和装配工艺。

接着，设计师需要进行模具零部件的设计和加工。

在这一阶段，设计师需要根据模具的结构和尺寸，设计模具的各个零部件，并将零部件的图纸和工艺文件传递给模具加工车间进行加工。

最后，设计师需要进行模具的装配和调试。

在这一阶段，模具加工车间将加工好的模具零部件进行装配，然后进行模具的调试，包括模具的合模性能、产品的成型性能等。

综上所述，冲压模具设计流程包括需求分析、产品设计和结构设计、材料选型和工艺规划、模具零部件的设计和加工、模具的装配和调试。

只有严格按照这些流程，才能设计出高质量的冲压模具，满足客户的需求，提高产品的质量和生产效率。

冲压模具设计流程冲压模具设计是制造金属零件的常用工艺之一，它通过对金属材料进行连续冲击和变形，将原材料转变为所需形状的零件。

冲压模具设计的流程包括以下几个步骤。

第一步，确定产品需求。

在冲压模具设计的初期，需要明确产品的材料、尺寸、形状等需求。

这一步通常由产品设计师完成，并与冲压模具设计师进行沟通，确保设计方向一致。

第二步，分析产品特点。

冲压模具设计师需要仔细分析产品的特点，包括壁厚、曲线等，以确定冲压工艺和模具设计方案。

根据产品特点，冲压模具设计师可以选择合适的冲击力和变形方式。

第三步，制定产品工艺。

冲压模具设计师需要制定详细的产品工艺流程，包括冲孔、低速冲击、弯曲等。

同时，需要考虑产品数量，确定合适的冲压模具设计方案，以提高生产效率和产品质量。

第四步，构思模具结构。

在确定产品工艺流程后，冲压模具设计师开始构思模具结构。

首先，需要确定零件分割方式，将整个产品分割为几个零部件。

然后，设计模具结构，包括上下模、剪切边、凸包等。

第五步，绘制模具图纸。

在构思模具结构后，冲压模具设计师开始绘制模具的详细图纸。

图纸包括正视图、俯视图、侧视图等，以及各个零部件的放样图、工艺图等。

这些图纸是模具加工和制造的依据。

第六步，选择材料和制造方式。

根据模具的要求和图纸，冲压模具设计师需要选择合适的材料和制造方式。

常用的模具材料包括工具钢、硬质合金等，制造方式包括数控加工、数控铣削等。

第七步，模具试产和调试。

一旦模具制造完成，就可以进行模具试产和调试。

试产时，需要进行模具的安装、调整和操作。

通过试产和调试，可以检查模具是否满足产品要求，是否存在问题，并进行改进。

第八步，模具验收和优化。

最后，需要对模具进行验收和优化。

验收包括外观检查、尺寸检查等。

如果模具存在问题，需要及时进行调整和优化，以确保模具能够正常使用。

冲压模具设计流程是一个复杂的过程，需要冲压模具设计师具备丰富的经验和技能。

通过以上几个步骤的综合应用，可以设计出高效、精确的冲压模具，提高生产效率和产品质量。

冲压模具课程设计说明书.doc冲压模具课程设计说明书导言本文档是冲压模具课程设计的详细说明书，旨在帮助学生深入理解冲压模具的设计原理、工艺流程和相关技术要求。

本文档详细介绍了冲压模具的基本概念、设计流程、材料选择、加工工艺等内容，以及课程设计的具体要求和评估标准。

第一章冲压模具概述1.1 冲压模具的定义1.2 冲压模具的分类1.2.1 单工位模具1.2.2 多工位模具1.2.3 复合模具1.3 冲压模具的基本组成部分1.3.1 上模1.3.2 下模1.3.3 引导装置1.3.4 顶针1.3.5 顶板1.4 冲压模具的工作原理1.5 冲压模具在工业生产中的应用第二章冲压模具设计流程2.1 产品设计分析2.2 模具设计准备2.2.1 工艺方案选择2.2.2 材料选择2.2.3 设计任务书编写2.3 模具零部件设计2.3.1 上模设计2.3.2 下模设计2.3.3 引导装置设计2.3.4 顶针设计2.3.5 顶板设计2.3.6 其他相关组件设计2.4 模具总体设计2.5 模具制造与加工2.6 模具调试与试产第三章冲压模具材料选择3.1 冲压模具材料性能要求3.2 常用模具材料3.2.1 工具钢3.2.2 合金工具钢3.2.3 超硬合金3.2.4 陶瓷材料3.2.5 复合材料3.3 模具材料的选择原则第四章冲压模具加工工艺4.1 冲压模具加工流程4.2 模具零部件加工4.2.1 零部件加工设备选择4.2.2 加工工艺规程确定4.2.3 加工工艺文件编制4.3 模具装配与试验4.3.1 模具装配前准备工作4.3.2 模具装配过程4.3.3 模具试验与调试4.4 模具维护与保养4.4.1 模具使用生命周期管理4.4.2 模具保养与维护方法4.4.3 模具故障排除与处理第五章课程设计要求与评估标准5.1 课程设计要求5.2 评估标准5.2.1 设计方案合理性评估5.2.2 模具设计准确性评估5.2.3 模具加工工艺评估5.2.4 模具试验与调试评估5.2.5 学生报告书评估附件1.产品设计分析报告范本2.模具零部件设计图纸范本3.模具装配图范本4.模具加工工艺文件范本5.模具试验与调试记录范本法律名词及注释1.冲压模具：指用于冲压加工的模具，用于将板材等材料加工成具有一定形状和尺寸的零件。

冲压工艺及模具设计冲压工艺及模具设计是现代工业制造中常用的一种技术，它通过将金属板材或者其他形状的金属件置于模具中，然后通过冲压机的动作使得金属材料发生塑性变形以得到所需的形状和尺寸。

冲压工艺及模具设计是一门综合性强的工艺技术，以下将介绍其包括冲压工艺流程、模具设计原则、模具结构设计、模具构件选用等相关内容。

一、冲压工艺流程冲压工艺分为单道冲压和多道冲压两种。

单道冲压是指在一个冲压过程中完成产品的全体造型，多道冲压是指通过多次冲压工艺来完成产品的全体造型。

下面将以多道冲压为例介绍冲压工艺流程。

1.材料准备：选择合适的板材材料，进行剪切、铺料等准备工作。

2.模具设计：根据产品的形状和尺寸要求，设计合适的冲压模具。

3.上料：将材料板厚按照模具规格要求剪切成对应尺寸，然后放置在模具上。

4.开模：通过冲压机的动作，使得模具上的凸模与凹模对压，使材料发生塑性变形。

5.去杂及模具保养：在冲压过程中会产生一些杂质，需要及时清理，并对模具进行保养和维护。

二、模具设计原则模具设计是冲压工艺的核心环节，它直接影响着产品的质量和成本。

在进行模具设计时，需要遵循以下原则：1.合理性原则：模具结构要合理，能够满足产品的形状和尺寸要求，并且易于加工和调整。

2.稳定性原则：模具要具有足够的刚性和稳定性，能够承受冲压机的冲击力和振动。

3.高效原则：模具设计要考虑工作效率，设计出能够实现快速冲压的模具结构。

4.经济原则：模具的设计和制造成本要较低，以降低产品的制造成本。

三、模具结构设计模具的结构设计是模具设计的重要环节，它包括模具的整体结构、分段结构、导向结构等。

下面将介绍常用的模具结构设计方法：1.整体结构设计：将模具设计为一个整体结构，具有较好的刚性和稳定性。

2.分段结构设计：根据产品的形状和尺寸要求，将模具分为多个部分，通过连接件进行连接。

3.导向结构设计：模具需要具有良好的导向性，避免材料在冲压过程中发生歪斜和偏移。

4.其他辅助结构设计：模具还需要考虑各种辅助结构，如剪断边缘结构、定位结构、脱模结构等。

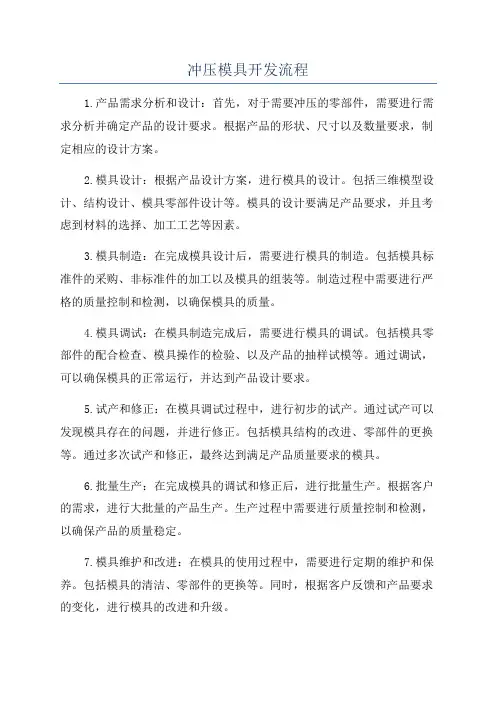

冲压模具开发流程1.产品需求分析和设计：首先，对于需要冲压的零部件，需要进行需求分析并确定产品的设计要求。

根据产品的形状、尺寸以及数量要求，制定相应的设计方案。

2.模具设计：根据产品设计方案，进行模具的设计。

包括三维模型设计、结构设计、模具零部件设计等。

模具的设计要满足产品要求，并且考虑到材料的选择、加工工艺等因素。

3.模具制造：在完成模具设计后，需要进行模具的制造。

包括模具标准件的采购、非标准件的加工以及模具的组装等。

制造过程中需要进行严格的质量控制和检测，以确保模具的质量。

4.模具调试：在模具制造完成后，需要进行模具的调试。

包括模具零部件的配合检查、模具操作的检验、以及产品的抽样试模等。

通过调试，可以确保模具的正常运行，并达到产品设计要求。

5.试产和修正：在模具调试过程中，进行初步的试产。

通过试产可以发现模具存在的问题，并进行修正。

包括模具结构的改进、零部件的更换等。

通过多次试产和修正，最终达到满足产品质量要求的模具。

6.批量生产：在完成模具的调试和修正后，进行批量生产。

根据客户的需求，进行大批量的产品生产。

生产过程中需要进行质量控制和检测，以确保产品的质量稳定。

7.模具维护和改进：在模具的使用过程中，需要进行定期的维护和保养。

包括模具的清洁、零部件的更换等。

同时，根据客户反馈和产品要求的变化，进行模具的改进和升级。

总结起来，冲压模具开发流程包括产品需求分析和设计、模具设计、模具制造、模具调试、试产和修正、批量生产以及模具维护和改进等环节。

在每个环节中，需要进行严格的质量控制和检测，以确保模具和产品的质量。

冲压模具开发流程的顺利进行，能够为企业提供优质的零部件，提高生产效率和产品质量。

冲压模具设计的一般流程
1.审查产品图纸：首先需要仔细审查产品的工程图纸，了解产品的各
个尺寸要求、工艺要求以及其他相关要求。

2.确定冲压工艺：根据产品的要求，确定适合的冲压工艺，选择冲压
机械设备，确定最佳的冲压工艺参数。

3.设计模具结构：根据产品的工程图纸和冲压工艺要求，设计模具的
结构。

包括上模、下模、保护板、导向机构和顶针等。

4.确定模具尺寸：根据产品的尺寸要求，确定模具的尺寸。

包括上模、下模的尺寸以及模具的总高度。

5.设计冲裁件：在冲压模具中，通常需要设计一些冲裁件，用于切割
产品或者打孔等。

根据产品的要求，设计相应的冲裁件。

6.进行模具分解：将整个模具分解为若干个零部件，根据设计要求，
分布绘制模具的各个零件的图纸。

7.图纸绘制：根据模具的总装图和各个零件的图纸，进行详细的绘制
和标注。

确保各个零件的尺寸和位置准确无误。

8.模具加工：根据图纸，通过数控机床等设备进行各个零件的加工。

包括铣削、车削、磨削等工艺。

9.模具装配：将各个零件按照设计图纸的要求进行装配，完成整个冲
压模具的制作。

10.模具调试：完成模具制作后，进行模具的调试，确保模具能够正
常运行，满足产品的工艺要求。

11.产出产品：经过模具调试后，使用冲压机械设备进行批量生产，产出满足产品要求的冲压件。

12.模具维护和修理：冲压模具在使用过程中，需要进行定期的维护和修理，确保模具长时间稳定运行。

冲压工艺与模具设计是在金属材料加工中常见的工艺和技术。

下面是冲压工艺与模具设计的一般流程和关键考虑因素：零件分析与设计：对待加工的零件进行分析，包括材料选择、尺寸、形状和几何特征等。

确定零件的材料强度、硬度和变形特性，以便选择合适的冲压工艺和模具材料。

工艺规划：根据零件的几何形状和数量，制定合理的冲压工艺路线和生产节拍。

考虑冲压顺序、冲压次数、模具的开合方式等，以提高生产效率和质量。

模具设计：基于零件的几何形状和冲压工艺规划，进行模具的设计和构思。

分析零件的拉伸、弯曲、压缩等形变情况，确定模具的结构和零件的定位方式。

考虑模具材料的选择、模具零件的加工精度、模具装配方式等。

模具零件设计：设计和绘制模具的各个零部件，包括上模、下模、导柱、导套、顶针、剪切刃等。

考虑模具的可维修性和易损件的更换方便性，以提高模具的使用寿命和维护效率。

模具加工与制造：根据模具设计图纸和规格书，进行模具零件的加工制造。

包括数控加工、磨削、铣削、电火花等工艺，以及热处理和表面处理等工艺。

确保模具零件的尺寸精度和表面质量，以满足零件的冲压要求。

模具调试与优化：进行模具的调试和试模，测试冲压零件的质量和尺寸精度。

根据试模结果进行模具的优化和调整，改善零件的成形性和质量。

生产监控与质量控制：建立冲压生产过程的监控和控制机制，实时监测冲压工艺参数和模具磨损情况。

模具维护与保养：制定模具的定期维护计划，包括清洁、润滑、防锈等措施，以延长模具的使用寿命。

检查模具零件的磨损和损坏情况，及时更换或修复，保持模具的精度和性能。

模具管理与文件记录：建立模具管理系统，包括模具台账、模具维修记录、模具寿命记录等。

追踪模具的使用情况和维修历史，为模具的管理和决策提供依据。

连续改进与创新：定期进行模具技术和工艺的研究与创新，提高模具的精度、效率和寿命。

分析生产过程中的问题和不良品情况，提出改进措施，并进行试验验证。

在冲压工艺与模具设计过程中，需要综合考虑零件的形状复杂度、批量要求、成本效益等因素，确保模具的精度和稳定性，以实现高质量和高效率的生产。

冲压工艺流程详细讲解冲压工艺是一种将金属板材通过模具进行加工的制造工艺。

它广泛应用于汽车、电器、机械等行业。

下面我将详细解释冲压工艺的流程。

冲压工艺的流程可以分为以下几个步骤：1.设计模具：冲压工艺的第一步是设计模具。

设计模具需要根据产品的形状和尺寸来决定。

模具一般包括上模、下模和顶针等部分。

设计模具需要考虑产品的形状、材料的厚度、冲压的力度等因素。

2.材料准备：在冲压工艺中，使用金属板材作为原材料。

材料可以是钢、铝、铜等金属。

在冲压之前，需要对材料进行准备工作，包括切割、矫直和清洁等。

3.装载模具：准备好原材料后，将材料放在下模的位置上。

上模和下模之间的间隙需要根据钣金件的尺寸来决定。

4.开始冲压：一旦模具装载完成，冲压过程就可以开始了。

冲压是通过机械或液压系统来完成的。

上模下压，将模具中的钣金件和金属板材一同加工。

5.完成产品：冲压过程完成后，从模具中取出加工好的产品。

在此过程中，模具需要及时清理以便下一次冲压。

6.检验质量：加工完成的产品需要进行质量检验。

检验可以包括尺寸测量、外观检查、强度测试等。

如果产品符合要求，则可以进入下一个阶段。

否则，需要进行修改或重新制作。

7.后续加工：冲压加工完成后，可能需要进行其他的后续加工。

后续加工可以包括折弯、焊接、表面处理等。

总结来说，冲压工艺是一种通过模具对金属板材进行加工的制造工艺。

它包括模具设计、料材准备、装载模具、冲压加工、产品取出、质量检验和后续加工等步骤。

冲压工艺的优势在于高效、精确和可大批量生产。

但同时也需要专业的技术和设备来保证产品的质量和生产效率。

冲压模具生产工艺流程冲压模具是制造企业中常用的一种工具，用于将金属片或其他可塑材料通过模具进行冲压，以得到所需形状的工件。

下面是冲压模具生产工艺的详细流程。

1.需求确认：首先，制造企业与客户确认产品的需求，包括产品规格、数量、质量要求等信息。

制造企业需要理解客户对产品的要求，以便制定相应的生产计划。

2.设计模具图纸：在确认需求后，设计师根据产品要求进行模具的设计。

设计包括模具型号、结构、尺寸、孔径等细节。

设计师需要考虑产品的成型性能，使得模具能够有效地进行冲压操作。

3.材料选用：根据模具的设计图纸，制造企业需要选择合适的材料来制造模具。

通常使用的材料包括带有高硬度和高强度的工具钢。

选择材料时，要考虑模具的使用寿命、耐磨性和耐腐蚀性。

4.加工模具零件：根据模具图纸，将所需的材料进行切割、铣削、钻孔、磨削等加工工序，制造模具的各个部件。

加工过程需要精确控制尺寸和形状，以确保模具的质量。

5.组装模具：将加工好的模具部件进行组装，包括安装冲头、底模、导柱等组件。

组装需要保证各个部件的互相配合精度，确保模具的正常使用和冲压品质。

6.模具调试：在模具组装完成后，进行模具的调试工作。

调试包括检查冲头与底模的配合情况、冲压工件的尺寸精度、冲压速度等。

调试的目的是确保模具工作正常，能够满足产品要求。

7.生产冲压工件：在完成模具调试后，将模具投入生产。

将金属片或其他可塑材料放置在冲压机上，调整机器的参数（如冲程、压力等），通过模具进行冲压操作，得到预期的工件。

8.检验和质量控制：冲压完成后，对工件进行检验，包括尺寸、外观、加工质量等方面。

通过检验，判断冲压工件是否符合产品要求。

质量控制包括制定合理的工艺参数、检查模具磨损情况、及时维护和修复模具等。

9.维护模具：模具在使用过程中，由于摩擦、磨损和腐蚀等因素，可能会出现一些问题。

一旦发现模具有问题，需要及时进行维护和修复工作，以保持模具的正常使用寿命。

10.模具升级和改进：根据冲压工艺的要求和客户的需求，制造企业可以对模具进行升级和改进。

冲压模具流程
冲压模具流程是指利用冲压模具将金属材料进行塑性变形和分割，以制造各种金属零件的过程。

以下是一般的冲压模具流程：
1. 零件设计：根据产品的要求和功能，进行零件的设计。

包括尺寸、形状、材料等方面的考虑。

2. 模具设计：根据零件的设计要求，进行模具的设计。

根据零件的形状和要求，确定模具的结构和尺寸。

3. 制造模具：根据模具设计图纸，制造模具的各个部件。

包括模具座、上下模板、模芯、模腔等。

4. 加工模具：对模具的各个部件进行加工。

包括车、铣、刨、切割、磨削等工艺。

5. 装配模具：将加工好的模具各个部件进行装配，形成完整的模具。

6. 调试模具：对装配好的模具进行调试，包括检查各个部件的配合度、紧固度和运动轴的拖动情况等。

7. 材料准备：将需要加工的金属材料准备好，包括切割、矫平、清洁等处理。

8. 开模：将模具装上冲压机，根据零件设计的要求，进行冲压加工。

涉及到工序的次序有：送料、定位、卸料、冲剪等。

9. 检查零件：对冲压好的零件进行检查，包括尺寸、形状、表面质量等方面的检查。

10. 清理模具：对冲压过程中产生的碎屑、润滑剂等进行清理，保持模具的干净和正常使用。

11. 维护模具：定期对模具进行维护，保养和修复。

包括清洗、润滑、更换损坏的部件等。

以上是一般的冲压模具流程，不同的产品和模具可能会有一些差异。

冲压模具流程的精细化和高效化对于保证零件的质量、提高生产效率具有重要意义。

目录一、工艺性分析 (2)二、工艺方案的拟定 (3)三、模具结构形式的拟定 (3)四、工艺设计 (3)（1）计算毛坯尺寸 (3)（2）画排样图 (3)（3）计算材料运用率 (4)（4）计算冲压力 (5)（5）初选压力机 (6)（6）计算压力中心 (7)（7）计算凸凹模刃口尺寸 (8)五、模具结构设计 (8)（1）模具类型的选择 (8)（2）定位方式的选择 (8)（3）凹模设计 (8)（4）凸模设计 (9)（6）选择模架及拟定其他冲模零件尺寸 (10)六、装配图和零件图 (12)七、结束语 (12)致谢 (13)参考文献 (14)设计内容一、工艺性分析此工件只有落料和冲孔两个工序。

材料为08F，具有良好的冲压性能，适合冲裁。

工件结构相对简朴。

有一个Φ6的孔和两个非圆孔：孔与孔.孔与边沿之间的距离也满足规定，最小壁厚为4mm(小孔与边沿之间的距离)。

工件的尺寸所有为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足规定。

但应注意：：图1（1）有一定批量，应重视模具材料和结构的选择，保证一定的模具寿命。

（2）冲裁间隙，凸凹模间隙的拟定应符合制件的规定。

（3）各工序凸凹模动作行程的拟定应保证各工序动作稳妥、连贯。

二、工艺方案拟定该工件涉及落料.冲孔两个基本工序，可有以下三种方案：方案一:先落料,后冲孔.采用单工序模生产.方案二:落料------冲孔复合冲压.采用复合模生产.方案三:冲孔-------落料级进冲压.采用级进生产.方案一模具结构简朴,但需要两道工序两副模具,成本高而生产效率低,难以满足中批量生产规定,方案二只需要一副模具,工件精度及生产效率都能满足，模具轮廓尺寸较小，制导致本低。

方案三也只需一副模具，生产效率高，操作方便，工件精度也能满足规定。

通过对上述三种方案的分析比较，该工件冲压生产采用方案二为佳。

三、模具结构形式的拟定。

因制件材料较薄，为保证制件平整，采用弹性卸料装置。

为方便操作和取件可初选双立柱可倾压力机，横向送料。

冲压模具设计步骤第一步呢，得先把产品的要求搞清楚。

就像你要给一个人做衣服，得知道人家想要啥样的衣服风格、尺寸啥的。

对于冲压模具，你得知道要冲压出来的零件长啥样，尺寸精度要求多高，是啥材质的，这些信息就像设计的指南针 。

第二步，开始构思模具的大概结构啦。

这就好比搭积木，你得想好用哪些“积木块”，也就是模具的各个部件。

是用单工序模呢，还是复合模或者级进模。

这得根据产品的形状、产量这些因素来决定哦。

要是产品形状简单，产量又不大，单工序模可能就够啦；要是产量大，形状复杂，复合模或者级进模可能更合适呢。

第三步，计算各种参数。

这可不能马虎呀，就像厨师做菜得掌握好调料的量一样。

像冲压力得算准咯，这关系到模具的强度能不能承受。

还有模具的闭合高度，也得精心计算，不然和冲压设备不匹配可就麻烦啦。

第四步，画草图。

这就像是给模具画个简单的画像，把各个部件的位置关系大概表示出来。

草图不用画得特别精美，但得能让人看明白各个部分是咋回事。

第五步，详细设计。

这时候就像给画像上颜色、加细节啦。

把每个部件的尺寸、形状都精确地确定下来，还要考虑到加工工艺性哦。

比如说，有些形状在理论上可以设计出来，但是加工起来特别困难，那可不行，得调整设计，让它既满足功能要求，又好加工。

第六步，选择合适的模具材料。

这就像给战士选武器一样重要。

不同的冲压工艺、不同的产品要求，得选不同的材料。

要是冲压硬的材料，那模具材料就得更耐磨、更抗压才行呢。

最后呀，就是审核校对啦。

自己检查完了，最好再找个有经验的人帮忙看看，就像考试做完题要检查一样。

看看有没有啥不合理的地方，有没有计算错误啥的。

冲压模具制作的工艺流程首先呢，咱们得有个设计方案。

这个方案啊，得根据要冲压的零件的形状、尺寸还有产量啥的来定。

我觉得这一步很关键，就像盖房子打地基一样重要！你要是设计得不好，后面可就麻烦大了。

这时候呢，可能有人会问，怎么才能设计好呢？其实就是多考虑各种因素呗，多参考一些成功的案例也不错。

接下来就是准备材料啦。

材料的选择可不能马虎哦！要根据模具的使用要求来选，比如说硬度、韧性这些方面。

不过呢，有时候也得考虑成本，毕竟咱也要控制预算不是吗？我一般会在保证质量的前提下，找一些性价比高的材料。

然后就是加工啦。

这一步有好多小环节呢。

像切割啊、钻孔啊之类的。

切割的时候要注意尺寸的准确性，稍微偏差一点，可能整个模具就废了，这可不行啊！钻孔呢，也要小心，得保证孔的位置和大小都对。

当然啦，这一步具体怎么做，也可以根据实际情况自行调整。

比如说，如果你有更先进的加工设备，可能就会更方便一些。

再然后就是热处理环节啦。

这个环节可重要了！它能改变材料的性能呢。

不过这一步操作起来得小心点，因为如果处理不好，材料的性能可能会变得很差。

我记得有一次，没控制好温度，结果材料就达不到理想的硬度了，所以大家可别像我那次一样粗心呀。

之后就是装配啦。

把各个加工好的零件组装到一起。

这一步刚开始可能会觉得麻烦，但习惯了就好了。

在装配的时候，要确保每个零件都安装到位，不能有松动的情况。

小提示：别忘了最后再检查一遍哦！最后就是调试啦。

这一步要特别注意！调试的目的就是让模具能正常工作，冲压出合格的零件。

如果冲压出来的零件有问题，那就得回头检查前面的步骤，看看是哪里出了差错。

冲压模具设计全套步骤和流程总算是弄明白了
1.确定冲压件的材料和尺寸：首先需要确定冲压件的材料和尺寸，这是冲压模具设计的基础。

2.分析冲压件的形状和结构：根据冲压件的形状和结构，分析其制作工艺和成形特点，为模具设计提供依据。

3.制定冲压工艺路线：确定冲压工艺路线，包括冲孔、切割、压弯等工艺步骤，以及每个工艺步骤的工艺参数。

4.进行模具结构设计：根据冲压件的形状和结构，设计模具的结构，并确定需要使用的模具类型，如冲模、模座、下模等。

5.进行模具分解：根据模具结构设计，进行模具的分解，确定每个零部件的形状和尺寸，以及相互之间的装配关系。

6.进行零件加工制造：根据模具分解结果，进行零部件的加工制造，包括铣削、切割、钻孔、磨削等。

7.进行模具装配：将零部件进行装配，形成完整的模具结构。

8.进行模具试模：使用已装配好的模具进行试模，测试冲压件的成形效果，包括尺寸和形状的准确度，以及工艺参数的合理性。

9.进行模具调整：根据试模结果，对模具进行调整，以改善冲压件的成形效果。

10.进行模具维护和保养：对模具进行维护和保养，保持模具的工作状态和工作性能，延长模具的使用寿命。

以上就是冲压模具设计的全套步骤和流程。

冲压模具设计需要考虑多个方面的因素，包括冲压件的形状和结构、冲压工艺路线、模具结构和装配、模具试模和调整等，通过合理的设计和精确的加工制造，能够提高冲压工艺的质量和效率。

冲压工艺及模具设计冲压工艺及模具设计是一种应用广泛的金属加工方法，它通过将金属材料置于模具中，施加外力使其产生塑性变形来实现加工目的。

冲压工艺及模具设计在日常生活中被广泛应用于汽车制造、家电制造、建筑结构等领域。

本文将详细介绍冲压工艺及模具设计的基本原理、流程以及注意事项。

一、冲压工艺的基本原理冲压工艺是利用模具的上下凸模与下模的活套孔进行压力传递，从而给金属材料施加一定的压力，使其发生塑性变形，最终获得所需形状的零件。

冲压工艺的基本原理包括：所需零部件的模具设计、材料的选用、设备的调整和操作、冲压力的控制等。

二、冲压工艺的流程1.设计模具：根据所需加工的零件形状和尺寸，设计相应的冲压模具。

模具的设计考虑要点包括：模具结构、零件加工顺序、模具寿命等。

2.材料选用：根据所需加工的零件的要求，选择合适的金属材料。

常用的金属材料有冷轧钢板、不锈钢板、铝合金板等。

3.材料切割：将金属材料按照所需零件的形状和尺寸切割成相应的板料。

4.模具调整：将上下模具安装在冲床上，并进行调整，使得上下模具对齐、平衡。

5.进料：将切割好的板料放置在模具上，通过上模的压力传递给下模，使金属材料发生塑性变形。

6.成型：通过上下模具的周期性运动，使金属材料依次进行冲击、拉伸、弯曲等工艺，最终获得所需形状的零件。

7.完成零件：将成型好的零件从模具中取出，并进行后续处理，如清洗、打磨、表面处理等。

三、冲压工艺及模具设计的注意事项1.模具的设计：模具的设计应符合所需零件的形状和尺寸要求，且要考虑模具的寿命和成本问题。

模具设计时，需注意加工顺序的合理性，以提高生产效率。

2.材料的选用：选择合适的金属材料是冲压工艺的关键，需考虑零件的材质要求、成本和加工性能等因素。

3.设备的调整和操作：正确调整冲床的压力、速度和行程等参数，保证冲压工艺的稳定进行。

操作时，需注意安全，确保操作人员的人身安全。

4.增加冲压辅助工艺：根据所需零件的形状和要求，可以增加冲压辅助工艺，如冲孔、拉伸、弯曲、压花等，以提高零件的加工质量和寿命。
