中铁五局路桥公司盐沙线小关2#隧道液压衬砌台车使用说明书屮铁八局集团第三工程有限公司物资设备租赁站目录一、.................................. 设计依据2二、...................................... 用途2三、............................ 技术及结构特征2四、.................................. 使用说明2五、.............................. 安全操作说明4六、附件（资料） (6)1.液压系统图2.电气原理图3.台车总装图4.配件表液压衬砌台车使用说明书一、设计依据中铁五局路桥公司贵阳盐沙线项目部提供图纸设计。
二、用途该台车适用于贵阳市政工程盐沙线小关2#隧道。
三、技术及结构特征四、使用说明一）、操作前准备:1、仰拱万仝浇注完毕，上铺枕木，枕木截面尺寸为200X160（厚）mm, 长度为400—600mm,铺设间隔500mm左右，且枕木需用铁丝捆绑。
2、台车走行轨道中心线应和隧道中心线重合，铺设误差不得大于20mm。
钢轨10m范围内直线误差不得超过15mm.轨距为10m, 两轨高差应控制在±15mm内。
二）、行走操作：1、检查各模板是否完全脱离了衬砌表面，离开的距离应大于50mm, 并检查作业窗是否能合拢,螺栓是否松动，在作业过程中每3—5 个作业循环紧固一次螺栓。
2、检查模板底部是否被地面的障碍物顶住或挡住，如有杂物应移开。
3、检查地梁支撐螺杆是否已经收起并离开钢轨面lOOmmo4、检查台车上是否有未妥善安置的物品，如有应放置在安全不易抖落的地方。
5、台车行走时，可根据施工要求利用模板台车作为操作平台。
三）、定位操作：1、全面检查电气、液压、行走系统是否正常。
2、台车灌注前应打磨台车表面的碗及朵物后，刷脱模剂。
3、对位时应由测量人员来确定台车的位置,搭接长度最好控制在100mm以内，确定后应在轮子双向加阻车器（铁楔子或木楔子），防止因坡道或灌注捣固使其产生位移。
台车使用说明台车在实际操作使用中必须严格按照操作顺序及要求，正确使用及维护保养，以确保台车安全正常工作，延长其使用寿命。
一、台车的行走和就位1、台车安装完毕后，检查各结构部件是否安装到位，检查各部位螺栓连接是否牢固，各联结销子是否转动灵活，然后进行初步调试。
2、确定台车工作位置的轨面标高正确后，保证轨道相对衬砌中心线对称，固定好钢轨（枕木铺设均匀、安全），保证走行轨道平行，轨面高度相一致。
3、准备工作完成后，台车即可就位。
4、旋回门架支撑千斤，使其离开轨面。
5、启动行走电机使台车行走，使其行走到工作位置，就位后，锁定行走轮，旋出门架支撑千斤撑紧钢轨，防止台车移动，同时加枕木支撑（见图纸示意）。
6、对于4轨道台车，在行走时必须对副门架行走轮铺设轨道，以免造成行走启动或停止过程中副门架的不稳定而造成的意外变化（如拱架或拱模偏移原正确位置等缺陷，使之难以调节），同时变跨台车走行前必须使副纵梁下的丝杠千斤顶紧并卡在副门架上，保证走行稳定。
避免造成拱架偏移，同时4个限位器必须工作。
二、立模：1、通过调整侧向液压油缸、侧向丝杠千斤和上千斤，使其达到衬砌工作尺寸，然后旋紧上千斤和侧向千斤。
2、通过平移油缸带动平移机构，让平移小车工作，左右调节，使模板外形中心线与隧道衬砌中线重合（注意在操作中必须同步）3、安装堵头模板，堵头模板根据开挖情况架设，堵头板由使用者根据开挖实际情况用木模或其他进行自行解决。
4、地面相应位置预埋好下丝杠受力支撑φ32螺纹钢（见图纸示意），安放基脚支撑千斤使其安全受力，同时用木楔子或枕木撑紧水沟边墙模板（见图纸示意），此环节由使用操作者根据现场实际进行解决。
5、在衬砌前，考虑施工质量，拱部和门架部分最好作好固接。
6、对于拱架形式的台车，在铺设组合钢模板时必须使产生搭接的一端组合模板为可调活动式，当两环接缝有偏差时通过对组合模板调节实现正确接缝。
三、灌注：1、把混凝土输送泵的输送管接入模板台车，并利用混凝土搅拌机、混凝土搅拌车和混凝土输送泵配合作业，即可进行混凝土灌注。
双轴转台使用说明好，今天咱们聊聊双轴转台。
要说这玩意儿，可能很多人一听都觉得有点陌生，甚至觉得它像个高大上的科学仪器，其实也没那么复杂。
双轴转台嘛，说白了，就是一种可以在两个方向上同时旋转的机器。
就像你在游乐园里坐的那种转盘，不过这回是工作中的“转盘”，它能帮你实现精确的旋转操作，不管是做实验，还是机械加工，都能派上大用场。
先说说它的结构，可能听起来比较专业，但其实也不难理解。
转台有两个轴，一个是水平的轴，另一个是垂直的轴。
水平轴就是你看见的那个左右转的部分，垂直轴嘛，就是上下动的那一根。
简单来说，水平轴控制左右转动，垂直轴控制上下转动。
你可以想象，它就像你坐在一个椅子上，身体可以向左或右转，同时头也可以上下动。
两者合起来，给你一种可以自由控制角度的感觉，想怎么旋转就怎么旋转。
说到使用，很多人可能会觉得“这东西我用不上啊”，其实不然。
你要是做一些精密工作，比如激光切割、光学调试什么的，双轴转台可是你的得力助手。
比如，你需要让一块材料精确地放置到某个角度，而这个角度可能涉及到两个方向的调整。
只要你动动手指，转台就能在你设定好的范围内精确转动，不会有半点偏差。
简直就像给你装了一个精准的导航系统，怎么转都能到目的地。
操作起来也没那么复杂。
虽然它看起来有点像高科技，但其实只要掌握了几个基本的操作步骤，大家都能上手。
第一步，先确保转台放置平稳。
毕竟，要是地面不平，双轴转台可不客气，可能就会左右摇摆，影响精度。
然后呢，调节好转动的角度。
现在市面上大多数转台都有数字显示的，方便得很，调一调就能看到精确的角度数值。
最后一步，就是启动。
只要按下按钮，转台就会开始旋转，慢慢按照你的要求去转动，绝对不会“跑偏”。
对于需要高精度旋转的工作来说，双轴转台真是一个好帮手，什么“微调”啊，“微度”啊，都能搞定，几乎没有什么差错。
它的可调性非常强，范围大，角度可以自由调节，你可以想转多少度就转多少度，真是如鱼得水。
反正就是一个字——“准”。
百胜山隧道钢模台车使用说明书在使用本台车前请仔细阅读说明书！电话：0591-2655 1081地址：福建省连江县丹阳镇亿达科技园福州快连建工机械有限公司目录一、封面------------------------------------------------------------1二、目录-----------------------------------------------------------2三、主要技术参数-----------------------------------------------3四、使用说明-----------------------------------------------------4五、注意事项-----------------------------------------------------7六、液压系统元件表--------------------------------------------8七、电气元件表-------------------------------------------------8八、台车例行保养----------------------------------------------10九、液压系统安装、维护、使用说明------------------------12十、电气部分简单故障分析----------------------------------13主要技术参数1.台车每模衬砌长度：Ｌ＝12mm2.净空尺寸：Ｂ×Ｈ＝7800mm×4500mm3.台车行走速度： 6-8m／min4.单边最小脱模量： 100mm5.水平调整量：6.系统工作压力±100mm P=15MPa7.轨中心距：8200mm±5mm8.油缸最大行程：竖向油缸：侧向油缸：水平油缸：300mm 300mm 200mm边顶拱式砼衬砌钢模台车使用说明本钢模板台车是为百胜山隧道的混凝土衬砌而专门设计制造的非标产品。

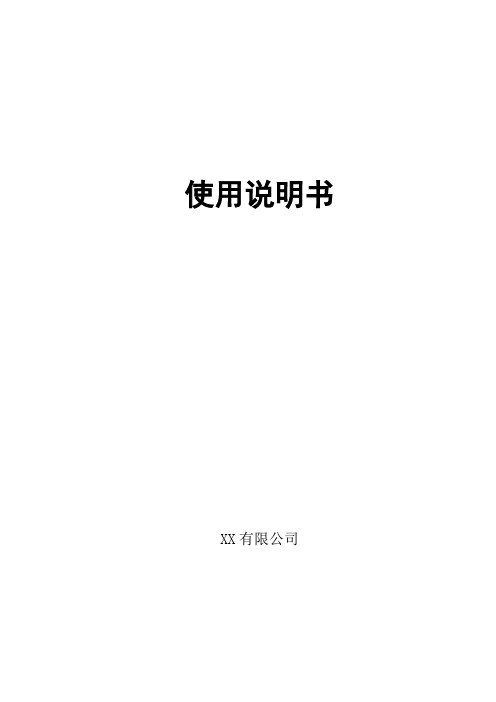

使用说明书XX有限公司前言XX有限公司创设与2013年04月，坐落于XX经济开发区内，公司有改装车、半挂车等两大系系列产品，改装车有舞台车系列、车箱可卸试垃圾车系列、厢式运输车系列、仓栅运输车系列等四大系列产品。
半挂车流动舞台车系列、半挂车系列、仓栅式运输半挂车、厢式运输半挂车系列等四大系列产品XX移动式舞台车所选用的二类底盘有东风、重汽、解放、等中外知名二类底盘。
整车设计合理新颖，性能优越，经济性好，并根据车型使用性能等合理采用具有世界先进水平的应用系统装置，力求结构简单、安全可靠、操作方便、耐用易修等特点。
在使用本产品之前，请您务必要首先认真阅读本说明书，这非常重要：以便尽快掌握操作方法和维护保养内容，在未熟知说明书并确认已掌握正确的操作方法前，切勿操作舞台车的液压机构，以免因操作不当引发事故！本说明书主要就液压系统工作原理，使用操作方法及改装部分的维护保养等加以说明，有关汽车底盘车身结构、发动机、变速箱、取力器等主要总成的技术性能、技术参数及维护保养等内容，请阅读随车的二类底盘使用说明书，如遇有特殊情况，请及时与售后服务联系，我们愿为您提供快捷、周到、满意的服务。
所有车型因产品改进而进行的局部结构改动以及技术参数的变化，恕不另行通知，请谅解。
目录一、液压系统工作原理及使用操作方法二、新车检验及走合三、使用注意事项四、技术保养五、运输与贮存六、可能出现的故障及排除方法七、质量保证一、液压系统工作原理及使用操作方法本公司生产的舞台车为液压控制形式。
用户在使用车辆前，必须先了解车厢的液压操作及控制形式，根据您所购车辆的控制形式，选择参看，并熟练掌握。
1、液压系统的组成：液压系统由电磁气阀、取力器、油泵、多路阀、油箱、液压锁、液压油缸、高低压油管、气管等组成，液压系统工作原理如图所示：1.变速箱；2.取力器；3.油泵；4.多路换向阀（9路）；5.油箱；6.左侧侧厢板油缸；7.顶棚左侧油缸； 8.舞台台板左侧支腿油缸； 9. 顶棚右侧油缸； 10.后厢板后油缸11. 舞台台板右侧支腿油缸； 12.右侧侧厢板油缸； 13.顶棚右侧油缸。
数控回转工作台说明书摘要数控车床今后将向中高挡发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，预计近年来对数控刀架需求量将大大增加。
但是数控回转工作台更有发展前途,它是一种可以实现圆周进给和分度运动的工作台，它常被使用于卧式的镗床和加工中心上，可提高加工效率，完成更多的工艺，它主要由原动力、齿轮传动、蜗杆传动、工作台等部分组成，并可进行间隙消除和蜗轮加紧，是一种很实用的加工工具。
本课题主要介绍了它的原理和机械结构的设计，并对以上部分运用AUTOCAD做图,最后是对数控回转工作台提出的一点建议。
关键词：数控回转工作台；齿轮传动；蜗杆传动；间隙消除；蜗轮加紧AbstractNumerical control there is in the future lathe to in will develop， the middle—grade to adopt popular numerical control knife rest form a complete set, adopt the motive force type knife rest top-grandly， have such varieties as knife rest of hydraulic pressure, servo knife rest, vertical knife rest， etc. concurrently, it is estimated that it will increase to numerical control knife rest demand greatly数控回转工作台说明书in recent years。
The development trend of the Numerical control rotary table is：With the development of numerical control lathe, numerical control knife rest begin to change one hundred sheets ， electric liquid is it urge and urge direction develop while being servo to make up fast。
目录一、封面------------------------------------------------------------1二、目录-----------------------------------------------------------2三、主要技术参数-----------------------------------------------3四、使用说明-----------------------------------------------------4五、注意事项-----------------------------------------------------7六、液压系统元件表--------------------------------------------8七、电气元件表-------------------------------------------------8八、台车例行保养----------------------------------------------10九、液压系统安装、维护、使用说明------------------------12十、电气部分简单故障分析----------------------------------13 十一、液压系统原理图-----------------------------------------14 十二、电气原理图----------------------------------------------15 十三、台车装配图----------------------------------------------16主要技术参数1.台车每模衬砌长度：Ｌ＝9000 mm2.净空尺寸：Ｂ×Ｈ＝14100mm×8103mm3.台车行走速度：6m／min4.单边最小脱模量：180mm5.水平调整量：125mm（单边）6.系统工作压力7.轨中心距：8.油缸最大行程：竖向油缸：侧向油缸：水平油缸：P=12MPa 6600mm±5mm300mm300mm250mm边顶拱式砼衬砌钢模台车使用说明钢模板台车是为各种隧道、涵洞等断面尺寸的混凝土衬砌而专门设计制造的非标产品。
首先感谢贵单位购买和使用我公司产品，使用前请详细阅读以下章节。
第一章：概述砼衬砌台车是我公司根据用户工程所需专门设计制造的非标产品，本台车专用于中铁十四局集团京广线改造工程指挥部XCZQ1标段第三项目部隧道砼衬砌施工，它可以大大提高用户工程进度，提高工程施工速度。
本台车为全液压脱、立模、电动减速机自动行走。
从根本上解决了用户砼衬砌施工中速度慢，衬砌表面质量差，工程投入高，不能平行施工等难题。
衬砌台车为我公司拳头产品，用户可以放心使用。
一、台车总装图及衬砌尺寸：祥见附图一、二二、模板展开图及工作窗、注浆口位置：祥见附图三三、基本技术参数：模板最大长度 L＝9000mm最大通过能力（高x宽） 2800mm*3600mm台车轨距 B=8000mm行走速度 9.8m/min爬坡能力 3％电源3/1=380V/220V总功率 16.5Kw行走电机5.5KW*2=11KW 油泵电机5.5KW液压系统压力 Pmax=16MPa油缸技术参数：顶升缸 D180*100 *S300侧向缸 D90*d50*S300水平调整缸 D100*d55*S200第二章：使用说明警告：回油滤清器发讯器电压为交流220V。
注意：1、新机使用前应检查无“三漏”情况；2、检查电机绝缘是否良好；3、减速机是否加足润滑油，液压油油位是否满足要求；4、检查油泵转向。
（从电机端看为顺时针方向转动）5、检查台车两端两条水平调整油缸接管是否为串接，严禁并接，否则将发生事故。
6、检查所有螺栓是否拧紧，模板接缝、错台是否满足设计要求；7、确定台车周围无工作人员和障碍物。
一、新机的试验与调整：1、合上主断路器，此时操作台和控制箱上的电源指示灯应亮，操作台电压表显示为380V；2、做回油滤油器发讯器两根出线短接试验，检查滤油器堵塞指示灯是否完好，此时指示灯应亮，然后恢复原位；3、起动油泵电机并立即停止，检查油泵转向是否正确，并无异响，无泄漏。
若转向不正确则对电源线两根线进行换相。
多功能台车操作规程多功能台车操作规程一、安全准则1. 在使用多功能台车之前，必须全面了解和熟悉台车的结构和功能，确保能够正确操作。
2. 在操作多功能台车时，必须穿着适当的工作服和防护装备，如安全鞋、手套、护目镜等。
3. 操作多功能台车时必须保持警觉和专注，遵守相关的安全操作规范，确保自身和他人的安全。
二、准备工作1. 在使用多功能台车之前，必须检查台车是否完好无损，如轮胎是否有磨损、刹车功能是否正常等。
2. 确保台车的工作区域干净整洁，没有杂物和障碍物。
3. 根据实际需要，选择合适的多功能台车进行工作，并调整好台车的高度和角度。
三、操作步骤1. 将物品放置在多功能台车上，并确保平衡和稳固。
2. 根据需要，调整台车的高度和角度，确保能够方便地操作物品。
3. 使用合适的力量将台车推动或拉动到指定位置，避免丢失控制或碰撞到其他物体。
4. 在台车行驶过程中，必须保持平稳和轻柔，避免突然停止或急转弯导致物品倾倒或掉落。
5. 如果需要停下台车或改变方向，请使用台车上的刹车装置或转向装置，并确保动作平稳和准确。
6. 在操作台车时，注意周围的环境和其他人员，确保没有障碍物或人员在台车的行进路径上。
四、注意事项1. 在操作多功能台车时，严禁携带他人或将台车用于非法或危险活动。
2. 在台车行进过程中，如果发现任何异常情况，如轮胎漏气、刹车失灵等，必须立即停止操作，并通知相关人员进行检修和维护。
3. 在使用多功能台车结束后，必须将台车归位并进行清洁，同时检查台车的各个部位是否有损坏或需要维修的地方。
4. 使用多功能台车时，必须按照使用手册和相关的操作指南进行操作，不得随意改变台车的结构和功能。
五、紧急情况处理1. 在使用多功能台车过程中，如遇到突发事故或紧急情况，必须立即停止操作，并通知上级或相关人员进行处理和救援。
2. 在处理紧急情况时，必须冷静并保持协调，按照相关的应急预案进行操作，以确保人员和物品的安全。
六、责任和监督1. 每位使用多功能台车的人员都有责任确保操作安全和顺利进行，并自觉遵守相关的操作规程。
医用台车说明书医用台车是一种用于医疗环境中运输和支持医疗设备和用品的移动设备。
它通常由耐用的材料制成，具有可调节的高度和多功能的设计，以满足不同的医疗需求。
以下是医用台车的主要特点和功能：1. 结构稳固：医用台车采用高质量的材料制造，确保其结构稳定和耐用性。
台车底部通常配备有坚固的轮子，以便于移动和定位。
2. 可调节高度：医用台车的高度通常可以根据需要进行调整，以适应不同的工作环境和使用者的身高。
3. 多功能设计：医用台车通常配备有多个可调节和可拆卸的托盘、抽屉和储物空间，以便于存放和组织各种医疗设备和用品。
这些托盘和抽屉可以根据需要进行重新排列和调整，以满足不同的工作需求。
4. 安全性：医用台车通常配备有安全固定装置，以确保设备和用品在移动过程中不会滑动或倾斜。
台车上还可能配备有可锁定的抽屉和储物空间，以保护敏感的医疗物品和数据的安全性。
5. 清洁和卫生：医用台车的表面通常采用易于清洁和消毒的材料制成，以确保卫生标准的达到。
台车上可能还配备有防滴水和防污染的设计，以防止流体和污染物对设备和用品的影响。
6. 灵活性和可移动性：医用台车的轮子通常可360度旋转，以便于在医疗环境中灵活移动和定位。
台车上可能还配备有刹车装置，以确保在需要时能够稳定停靠。
7. 可定制性：医用台车的设计通常允许用户根据具体需求进行个性化定制。
用户可以选择不同的颜色、尺寸和配件，以满足其特定的医疗设备和用品存储需求。
总之，医用台车是一种功能齐全、结构稳固、易于清洁和移动的设备，用于在医疗环境中支持和运输各种医疗设备和用品。
它的多功能设计和可定制性使其成为医疗工作者的理想选择，以提高工作效率和提供优质的医疗服务。
