泡沫铝夹心板芯层泡沫结构的研究

2011年将增加30%新船订单2011年的新造船订单和2010年相比增长30%，至4013万CGT。

首尔Shinyoung证劵研究院Um Kyeong-ah 预测“年底和年初相比，新造船价格将会增加10%”。

需求最大的船型可能是集装箱船，多亏了全球良好的进出口形势。

全球造船行业已经触底的情绪扩散，自从2008年大幅下降后，新造船的需求不断提高。

随着造船需求逐渐增加，全球船公司不再因为新订单而有更多心理负担。

因此，造船业乐观地看待今年的新订单量，认为和去年相比将增加近30%。

积极预测的原因之一是船舶融资市场已经再次被激活，这证明新造船市场的全面复苏。

2010年下半年船舶融资市场出现复苏迹象，自雷曼冲击以来，2010年第三季度全球船舶融资总额达到最高，比第二季度增加三倍。

至此，长期冻结的船舶融资市场开始快速复苏。

大多数船舶融资人士预测前景良好，融资市场将会在新造船市场切实增长的轨迹中发挥重要作用，因为船东会减少自己的资本而扩大贷款支付新船。

同时，截止至2011年1月25日BDI停留在1292点，比去年年底的1773点跌幅27%。

然而，大多数人预期BDI这次将触底，航运业和造船业在2011年将伴随全球经济复苏成功反弹。

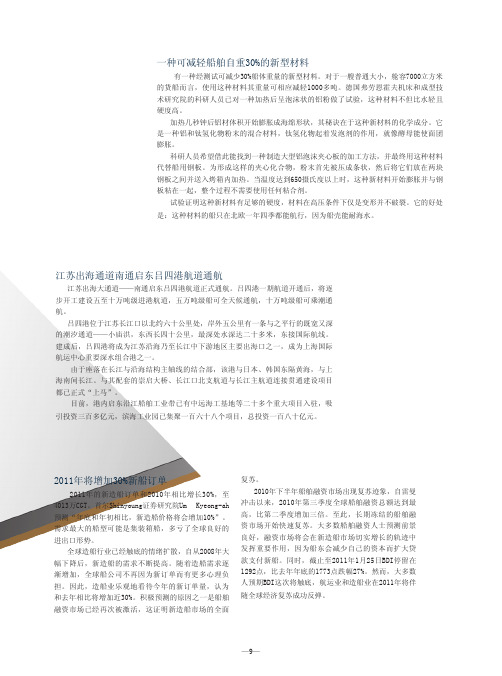

一种可减轻船舶自重30%的新型材料有一种经测试可减少30%船体重量的新型材料。

对于一艘普通大小，舱容7000立方米的货船而言，使用这种材料其重量可相应减轻1000多吨。

德国弗劳恩霍夫机床和成型技术研究院的科研人员已对一种加热后呈泡沫状的铝粉做了试验，这种材料不但比水轻且硬度高。

加热几秒钟后铝材体积开始膨胀成海绵形状，其秘诀在于这种新材料的化学成分。

它是一种铝和钛氢化物粉末的混合材料，钛氢化物起着发泡剂的作用，就像酵母能使面团膨胀。

科研人员希望借此能找到一种制造大型铝泡沫夹心板的加工方法，并最终用这种材料代替船用钢板。

为形成这样的夹心化合物，粉末首先被压成条状，然后将它们放在两块钢板之间并送入烤箱内加热。

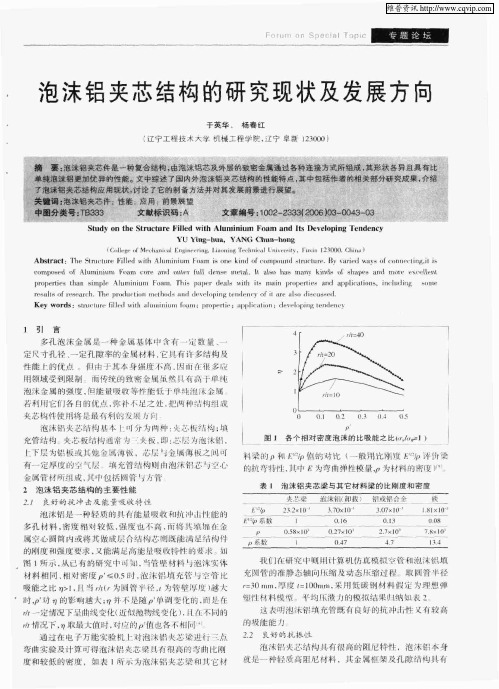

泡沫铝复合材料的研究泡沫铝复合材料的研究/刘欣等?79?泡沫铝复合材料的研究刘欣,薛向欣,张瑜,张淑会,段培宁,张虎(东北大学材料与冶金学院硼资源生态化综合利用技术与硼材料重点实验室,沈阳110004)摘要泡沫铝材料具有优越的综合性能,已被广泛应用于各个领域.系统阐述了国内外泡沫铝材料的应用现状,指出泡沫铝材料复合化是进一步完善其结构与功能的有效途径,并在此基础上详细介绍了国内外泡沫铝复合材料的研究情况.关键词泡沫铝性能应用复合材料中国分类号:TB383;TG146.2;TB34 StudyonAluminiumFoamsCompositesLIUXin,XUEXiangxin,ZHANGYu,ZHANGShuhui,DUANPeining,ZHANGHu (LiaoningKeyLabforEcologicallyComprehensiveUtilizationofBoronResource& MaterialsinSchoolofMaterialsandMetallurgy,NorthestemUniversity,Shenyang110004) AbstractAluminiumfoamsmaterialsarealreadyusedinvariousfieldswidlybecauseofitsex cellentcombi—nationproperty.Theinternalandoverseasapplicationstatusofaluminiumfoamsisdescribed systematicallyinthepa—per.Theavailableapproachisputforwardtoperfectthestructureandfunctionofaluminiumfo amsthroughpreparingaluminiumfoamscomposities.Andonthebasementionedabove,theresearchesaboutthealu miniumfoamscompositearepresenteddetailedly.Keywordsaluminiumfoams,performance,application,composities 0引言1?1多孔泡沫金属材料由金属骨架及孔隙所组成[】-z],是近几十年发展起来的一种功能材料.自问世以来,作为结构材料,它具有轻质,高比强度的特点;作为功能材料,它具有多孔,减振, 阻尼,吸音,隔音,散热,吸收冲击能,电磁屏蔽等多种物理性能, 兼之其可回收的特点,适应了当前发展的需要,在国内外一般工业领域及高技术领域得到了越来越广泛的应用[3川].目前已研制出的多孔泡沫金属材料有泡沫铝(及泡沫铝合金),泡沫镍,泡沫锌,泡沫铅,泡沫钛,泡沫铸铁及泡沫钢等,其中泡沫铝的研究最为成熟,并在实际应用中展现出广阔的前景L9.10J.我国对泡沫铝的研究始于2O世纪8O年代,起步较晚,在结构特征,制备工艺,性能研究等方面略落后于世界水平但是,针对泡沫铝材料自身的缺陷,以及其未来的发展趋势,国内研究者尝试研制出各种新型的泡沫铝复合材料,并取得了很好的成果.1泡沫铝的应用研究自1956年泡沫铝问世以来,人们对泡沫铝的结构特征,制备工艺,力学性能及其各种功能展开了深入全面的研究,已取得实质性进展,相关理论也较为成熟.在此基础上,人们利用泡沫铝优越的综合性能,即相对优异的力学性能,高阻尼性能,抗冲击性能,声学性能,热物理性能,渗透性能及电磁屏蔽性能等,在不同场合加以选择使用r.刘欣:女,1978年生,博士研究生E-mail;*******************泡沫铝在结构材料方面的应用泡沫铝具有一定的强度,延伸率和]jn-r性能,可用于结构材料,目前多用在交通运输,航空工业以及建筑工业_2"].泡沫铝可以用作汽车以及铁路运输车辆的缓冲部件,尤其是在汽车制造业上的应用,被认为是一种大有前途的未来汽车与其它交通运输工具的良好材料.轻质,高刚度且有吸能和隔音性能的泡沫铝已在汽车上得到应用,如顶盖板,底盖板和滑动顶板等高刚度构件C2,14~16].在航空领域,泡沫铝一般用作轻质, 传热的支撑结构,如机翼金属外壳的支撑体,导弹的防外壳高温坍塌支撑体,雷达的反射材料等.在建筑领域,泡沫铝一般用于制造质量轻,硬度高,有耐火性能要求的元件或构件l_1.叫引. 1.2泡沫铝在功能材料方面的应用因泡沫铝具有如高阻尼性能(吸声减震),冲击能吸收性能,优良的热物理性能(耐高温强热),电磁屏蔽等多种功能,令泡沫铝展现出广阔的应用前景L3"""l18].(1)利用高阻尼特性的领域.缓冲器及吸震器是泡沫铝的重要用途之一,其应用从汽车的防冲档直至宇宙飞船的起落架, 此外已被成功地用于升降机,传送器安全垫,高速磨床防护罩吸能内衬.泡沫铝轻质高阻尼性能特征,以及容易采取措施提高阻尼性能和结构加固的特点,使之特别适合高技术领域应用. (2)利用声学性能领域.开孔泡沫铝具有优异的声吸收能力,采用合适的声结构可以获得好的声吸收效果.日本已在高速列车发电机,无线电录音室及新干线吸音等多方面获得有应用前景的结果.泡沫铝还可用于消声减震方面l】.80材料导报2007年1月第21卷第1期(3)利用电磁屏蔽特征的领域.泡沫铝的电磁屏蔽性能可用于屏蔽,电磁兼容器件,根据需要可将其夹在塑料之间.(4)利用优异热物理性能的领域.开孔泡沫铝可以制作热交换器及散热器;闭孔泡沫铝可用作绝热材料,其强度及耐热能力优于相应的传统材料.作为一种新型的结构功能材料,泡沫铝材料已向人们展示了不可估量的应用前景,它的开发利用将对人类社会与科学技术的发展有着深远的意义.2泡沫铝的复合化研究目前,在实际应用中,人们为提高泡沫铝的功能特征常常以牺牲其力学性能为代价,同时由于泡沫铝生产成本高,性能可重现性差,使之无法有效地投入生产应用.针对这些问题,研究人员在致力于改善泡沫铝制备工艺,结构特征及综合性能的基础上,设计开发泡沫铝复合材料,充分发挥其质轻,多功能性的特点,使泡沫铝的推广应用得到保证.当前国内外泡沫铝复合材料的研究主要有以下几个方面.2.1泡沫铝层合结构为了充分发挥泡沫铝的各种特性,人们往往将其制成层合结构.与其它材料的层合结构相比,各种形式的泡沫铝层合结构具有耐热,各向同性,成本低等优势.在汽车,航空,航天,建筑等方面有着广泛的应用领域0.2.1.1泡沫铝三明治结构众所周知,泡沫铝最大的弱点就是强度不高,限制了它的应用领域.如果将它与传统的致密金属结合起来,组成夹芯构件使用将是其最有利的发展方向.泡沫铝夹芯结构基本上可分为夹芯板结构与填充管结构两种[2,目前应用较多的是泡沫铝夹芯板结构夹芯板结构是由金属面板与泡沫铝芯构成,即所谓的三明治结构,该结构具有轻质,高比刚度的特点,以及良好的减振(阻尼)性能,在充分发挥泡沫铝材料自身特点的同时解决了其强度低的问题,因此越来越受到研究者的重视r2.;这种泡沫铝三明治结构可以用很多方法生产,其中最简单最直接的方法是将预先制备好的泡沫材料和平板粘接在一起. 但胶黏部分不耐高温,易老化,很多情况下很不实用.另外就是采用以泡沫材料为芯的压铸方法.通过轧制一包覆工艺在发泡预制板上包覆面板,然后采用发泡的方法制备外表美观的泡沫铝三明治结构.现存的传统连接方法还有螺钉连接,铆接,钎焊,激光束焊接.但这些方法都是将制备完的中问发泡预制体或泡沫体裸板与面板进行连接I2q.当前泡沫铝三明治制备方法的研究热点是粉末冶金发泡法,该方法使面板与芯部达到冶金结合,有望克服不耐温,易老化等问题,图1为梁晓军等采用粉末冶金发泡法制备的铁面板/泡沫铝三明冶板_2.图1铁面板(1ram)/泡沫铝三明治结构Fig.1Ironplate(1mm)/Mumbfiumcoresandwichstructure[~].目前,泡沫铝材在汽车制造中的应用多为三明冶式结构.用三明治式泡沫铝材制造的某些汽车零件的质量只有原钢件质量的1/2,而其刚度却为钢件的10倍,绝热性能比铝高95,对频率大于800Hz的噪声有很强的消声能力.同时因泡沫铝材还是一种热稳定的不可燃材料,也是一种抗破坏的耐用材料,并可以完全回收与再生利用,被认为是一种大有前途的用于未来汽车与其它交通运输工具上的良好材料.德国卡曼汽车公司用三明治式复合泡沫铝材制造的"吉雅"轻便轿车(Ghiaroadster) 的项盖板的刚度达到原来钢构件的7倍左右,而其质量却比原钢件轻25.此外,其还具有更好吸收冲击能与声能的效果[.在航天工程中,同时具有多项优良性能的泡沫铝是理想的结构材料.在火箭实际运载能力有限的条件下,如能减轻结构质量,增加有效载荷则可以大大降低发射成本.如果把泡沫铝用在航天器上,经济效益将是显而易见的.美国波音公司对使用三明治式泡沫铝制造直升机的尾桁进行了评估,达到了理想的效果[3o]2.1.2泡沫铝复合板结构对于泡沫铝声学性能上的利用与完善多采用泡沫铝复合板结构.单一泡沫结构具有较好的吸音效果,但比不上玻璃纤维类传统吸音材料,特别是在低频(1000Hz)以下,其吸音系数要低得多.然而,可利用泡沫金属与其它吸音材料的组合,或从吸音结构上进行改进等方法获得高性能吸音器,如AISi.泡沫+玻璃纤维+空气垫的组合就表现出了优越的吸音特性r3.另外通过热处理工艺研制的氧化铝陶瓷和泡沫铝合金的夹层复合板可以提高陶瓷的抗冲击能力【3.];用热压固化法制备的泡沫铝/树脂/铝合金叠层复合材料的界面结合良好,弯曲强度达300MPa左右,具有优良的冲击性能和阻尼吸振性能【3.总之,为了充分发挥泡沫铝材料的性能,更多的泡沫铝层合结构正在研制开发中,以适应社会不断发展的各种需求.2.2填充高分子材料的泡沫铝复合材料泡沫铝具有一系列独特的性能,特别是它所具备的高阻尼性能和广义阻尼性能,将在阻尼技术领域尤其是航空及国防高技术领域发挥更大的作用L3q.提高泡沫铝的力学性能,同时进一步增强其阻尼性能,可以使泡沫铝的结构功能趋于完善.目前普遍采用的方法是在泡沫铝孔洞中渗入粘弹性高分子材料,利用不同材料的优势,形成一种高阻尼的复合材料.由于开孔泡沫铝较闭孔泡沫铝的阻尼性能优越,同时其力学性能较差,因此当前的研究主要是针对其开孔材料与高分子材料的复合.由于这种复合材料中的铝及高分子材料各自呈连续状,相互穿插,因此称之为网络交织复合材料(Interpenetra—tingPhaseComposite,简称IPC材料),将其中任何一相去除便剩下另外一相的三维连通孔结构的多孔材料,并能独立承载.高分子材料的阻尼性能优于泡沫铝,但在力学性能方面,金属相铝的强度远高于高分子材料,这种在泡沫铝基础上填充高分子相所组成的复合材料,有望综合两者的优势而获得新型的泡沫铝复合材料_3.目前在泡沫铝中渗入的高分子材料包括硅橡胶,环氧树脂和松香.程和法["盯]及田杰等[3B]对硅橡胶填充泡沫铝进行了相对系统的研究,针对泡沫铝/硅橡胶复合材料的动静态压缩行为及应变率敏感问题做了较为详尽的描述,为高分子填充泡泡沫铝复合材料的研究/刘欣等?81?沫金属的设计和应用提供了依据.李晓静等_39]提出了泡沫铝/纳米环氧树脂复合材料的设想,并对它的性能进行了预测,其结果如图2,图3所示,指出新型复合材料将综合发挥泡沫铝与纳米环氧树脂各自的性能特点,使其具备功能结构一体化的性能特征,从而扩大泡沫铝的应用范围.图2泡沫铝及泡沫铝/纳米环氧树脂压缩应力一应变曲线示意图Fig.2Schematicplanofcompressionstress-straincurv~of aluminiumfoamsandaluminiumfoams/nanoepoxide图3泡沫铝,铝硅合金及泡沫铝/纳米环氧树脂屈服强度与孔隙率的关系Fig.3Relationbetweenyieldstrengthandporosityofa!uminium foams.aluminium-siliconalloyandaluminiumfoams/nanoepoxide刘建英等[4o3对松香,环氧树脂及环氧树脂填料渗入泡沫铝的3种材料分另U进行了阻尼性能研究,得出复合泡沫铝材料的阻尼性能明显高于纯泡沫铝阻尼性能的结论.但是,目前有关这种填充高分子材料的泡沫铝复合材料尚未形成系统全面的理论体系,有待人们的进一步探索研究.2.3表面改性的泡沫铝复合材料泡沫铝合金因其具有很大的表面积有望用作催化剂载体,其互相通连的孔隙兼之具备阻尼,吸声,选择通过等特性,也已在过滤,消声等方面得到应用但泡沫铝合金表面易遭受腐蚀,限制了它的应用,故应对泡沫铝表面进行改性处理(如在其微孔表面上镀覆金属或其它涂层),以改善表面抗腐蚀能力,满足其在催化剂载体,过滤等领域的应用.杜楠等[41]对泡沫铝表面镀镍工艺进行了研究.为了满足泡沫铝合金制备时熔体流动性的要求,常常以高硅铸铝为原料.在高硅铸铝上电镀的难度很大,加上泡沫铝合金的孔径较小,对前处理的要求很高.因此,研究适合于泡沫铝合金的镀镍工艺, 包括镀液成分,工艺条件和前处理方法显得尤为重要.为了在防护性能方面改善泡沫铝的抗腐蚀性,耐磨性,耐光性和经受大气环境影响的能力,以及在装饰性能方面模拟贵金属工艺制品,以美化制品外观,李海娟等[4]进行了泡沫铝阳极氧化电解着金黄色的试验研究.该工艺制成的金黄色泡沫铝, 色泽均匀美观,为制造大型泡沫铝装饰品提供了参考作用.试验获得的仿金色(金黄色)膜具有耐蚀,耐晒,耐光,色调稳定,色差均匀等优点.研究的泡沫铝着金黄色工艺流程具有工艺简单,重现性好,条件易于控制等特点.随着泡沫铝材的大量投入使用,该工艺将会有更加广阔的应用前景.3结语综上所述,泡沫铝材料具有各种优异的性能,展现出不可估量的应用前景如何充分利用这种新型的结构功能材料,使之在社会发展中发挥应有的作用,是泡沫金属研究工作者最终的目标.因此,有必要深入了解和认知泡沫铝材料,改善其过程的控制和性能;努力寻求解决问题的途径,促进这种多孔泡沫金属产品的产业化进程.泡沫铝复合材料的研究有望获得结构功能一体化的新型材料,是实现泡沫铝材料广泛应用的有效途径.纵观材料的发展历程,复合化应该是泡沫金属材料的发展趋势之一.相信新一代多孔泡沫金属材料泡沫铝将有着更美好的前景_7].123参考文献朱震刚.金属泡沫材料研究EJ],物理,1999,28(2):84 DaviesGJ,ZhenShu.Reviewmetallicfoams:theirproduc—tion,propertiesandapplications[J]-JMaterSci,1983,18:1899何德坪,陈锋,张勇.发展中的新型多空泡沫金属[J].材料导报,1993,7(4):llPat,2434775.1948EllictJCUSPat,2751289.1956AllenBCUSPat.3087807.1963陈祥,李言祥.金属泡沫材料研究进展[J].材料导报,2003, 17(5):5戴长松,张亮,王殿龙,等.泡沫材料的最新研究进展EJ].稀土金属材料与工程,2005,34(3):337DegischerHP,Kristy13.多孔泡沫金属[M].北京:化学工业出版社,2005.5于英华,梁冰,李智超.多孔泡沫金属研究现状及分析EJ]. 青岛建筑工程学院,2003,24(1):54韩福生.一种新型的物理功能材料——泡沫铝rJ].中外技术情报,1996,(6):3程和法.泡沫铝合金阻尼性能的研究_J].材料科学与工程,2003,21(4):522BanhartJ,BaumeisterJ,WeberMDampingpropertiesofa—luminumfoamsi-J]+MaterSciEng,1996,A205:221王祝堂.泡沫铝材:生产工艺,组织性能及应用市场(1)[J]. 轻合金加工技术,1999,27(10):5王祝堂.泡沫铝材:生产工艺,组织性能及应用市场(2)厂J]. 轻合金加工技术,1999,27(11):1王祝堂.泡沫铝材:生产工艺,组织性能及应用市场(3)[J]. 轻合金加工技术,1999,27(12):1刘培生,李铁藩,傅超,等.多孔金属材料的应用_J].功能材料,2001,32(1):12孔培他9630,疆噬固uM:2"82材料导报2007年1月第21卷第1期18魏莉,唐骥,姚广春,等.粉末冶金法制备泡沫铝材料发泡过程中孔形态的演变EJ].铸造,2004,53(6):45919KitazonoK,SatoE,KuribayashiK.Novelmanufacturing processofclosed-cellaluminumfoambyaccumulativeroll- bonding[J]+ScrMater,2004,50:4952O尚金堂,何德坪.泡沫铝层和梁的三点弯曲变形LJ].材料研究,2003,17(1);3121于英华,杨春红.泡沫铝夹芯结构的研究现状及发展方向[J]-机械工程师,2006,(3):4322梁晓军,朱勇刚,陈峰,等.泡沫铝芯三明治板的粉末冶金制备及其板/芯界面研究[J].材料科学与工程,2005,23(1):7723CondeY,PollienA,MorternsenAFunctionalgradingof metalfoamcoresforyield-limitedlightweightsandwichbeams口].ScrMater,2006,54:53924HarteAM,FleckNA,AshbyMFthefatiguestrengthof sandwichbeamswithanaluminiumalloyfoamcore[J-I.IntJ Fatigue,2001,23:49925RadfordDD,FleckNA,DeshpandeVS.theresponseof clampedsandwichbeamssubjectedtoshockloading[J-I.Int JImpactEng,2006,32:96826朱勇刚,陈峰,梁晓军,等.粉末冶金发泡时泡沫铝孔结构及泡壁的微观组织演变[J3.中国有色金属,2004,14(7):11O627魏鹏,郑兆明,柳林.粉末冶金法制备泡沫Al的工艺研究[刀.粉末冶金技术,2005,23(6):44528张敏,祖国胤,姚广春+泡沫铝夹心板的制备及其界面结合机理的研究EJ-I.功能材料,2006,37(2):28129姜玉波.铝合金材料在汽车轻量化中的应用分析[J].试验技术与试验机,2004,44(3,4):313O魏鹏,柳林.孔径可调的泡沫铝材料制备研究[J].材料工(上接第78页)29MukherjeeSK,BandyopadhyaySMechanicalandinterfa—cialcharacterizationofFe3Al_Al2O3intermetalliccomposite madebymechanicalsmearingandhotisostaticpressingEJ]. CompositesB,1997,28:453OSchickerS,GarciaDE,BruhnJ,eta1.ReactionsynthesizedAl2Osbasedintermetalliccomposites[J].ActaMa—ter,1998,46:248531KrasnowskiM,WitekA,KulikT.TheFeAl一3OTIC nanocompsiteproducedbymechanicalalloyingandhot- pressingconsolidation[J]-Intermetallics,2002,10:37132InoueM,NagaoH,SuganurnaK,eta1.Fractura[proper—tiesofFe-40A1matrixcompositesreinforcedwithceramic particlesandfibresrJ].MaterSciEng,1998,A258:29833杨开明,朱敏,等.反应热压制备FEAl/TiC复合材料的研究[J-I.硬质合金,2004,21(1):2134刘晓峰,刘咏,等.加Ni的FeA1/TiC复合材料的制备与性能研究[J3.矿冶工程,2004,24(5):8635尹衍升,龚宏宇.A1zOs/FeaA1复合材料的制备及性能[J-I. 硅酸盐,2003,31(8):72136夏国栋,孙康宁,等.Fe-A1/Alz03复合材料与ZTA陶瓷的抗热震性研究EJ-1.现代技术陶瓷,2003,4:637李嘉,尹衍升,等.3YZr02/Fe.Al复合材料的抗热震性能程,2005,(9):3031左孝青,孙加林.泡沫金属的性能及应用研究进展[J-I.昆明理工大学(理工版),2005,3o(1):1332王二恒,李剑荣,虞吉林,等.硅橡胶填充多孔金属材料静态压缩力学行为研究[J].中国科学技术大学,2004,34(5:57533金明江,赵玉涛,戴起勋,等.泡沫铝/PC树脂/铝合金叠层复合材料的制备与性能研究[J-I.材料科学与工程,2005,23(4):58534赵典增,张勇,李杰.泡沫金属的研究及其应用进展[J].轻合金加工技术,1998,26(11):135杨振海,罗丽芬,陈开斌.泡沫铝技术的国内外进展EJ].轻金属,2004,(6):336KaviH,ToksoyAK,GudenM.Predictingenergyabsorp—tioninafoam-filledthin-walledaluminumtubebasedonex—perimentallydeterminedstrengtheningcoefficient[J].Mater Des,2006,27:26337程和法,黄笑梅,李剑荣,等.铝/硅橡胶复合材料动态压缩行为的研究[J-I.爆炸与冲击,2004,24(1):4438田杰,胡时胜.填充硅橡胶的泡沫铝复合材料的力学性能[J].爆炸与冲击,2005,25(5):40039李晓静.泡沫铝/纳米环氧树脂新型复合材料设计[J-I.机械工程师,2003,(1O):554o刘建英,徐平,于英华.泡沫铝复合材料的制备及其阻尼性能[J].煤矿机械,2004,(5):3341杜楠,赵晴,林翠,等.泡沫铝合金镀镍工艺研究[J-I.南昌航空工业学院,1999,13(4):3242李海娟,王录才,王芳.泡沫铝表面处理电解着金黄色试验研究[J].太原重型机械学院,2003,24(3):191(责任编辑海鹰)EJ].硅酸盐,2003,31(12):116638Munoz-MorrisMA,GarciaC,MorrisDG.Ananalysisof strengtheningmechanisminamechanicallyalloyed.o】【ide dispersionstrengthenedironaluminideintermetallicLJ]. ActaMater,2002,50:282539吴一,尹传强,等.自蔓延高温合成Al2()3一Tic/Fe_Al复合材料的研究[J-I.材料工程,2005,7:340KoSe-Hyun,ParkBong—Gyu,HashimotoHitoshi,eta1. EffectofMAonmicrostructureandsynthesispathofin-situ TiCreinforcedFe-28atAlintermetalliccompositesI-J]. MaterSciEng,2002,A329—331:7841陈君平.机械活化一放电等离子法烧结FeAl/AlzO.纳米复合材料LJ].机械工程材料,2005,29(10):5142邢毅,麻洪秋,等.FesAl金属问化合物多孔材料的研究I-J-I.粉末冶金技术,2005,23(4);26343刘英才,李静,等.FesA1金属间化合物基摩擦材料的制备工艺与性能I-J-I.机械材料工程,2005,29(6);2344尹衍升,许庆奎.Fe-Al/Al203新型陶瓷复合材料在刀具方面的规模化应用开发口].材料导报,2001,15(2):1245王海兵,望斌.机械活化Fe-AI粉在SPS烧结条件下的相变特征[J-I.武汉大学(工学版),2006,39(4):54(责任编辑张敏)。

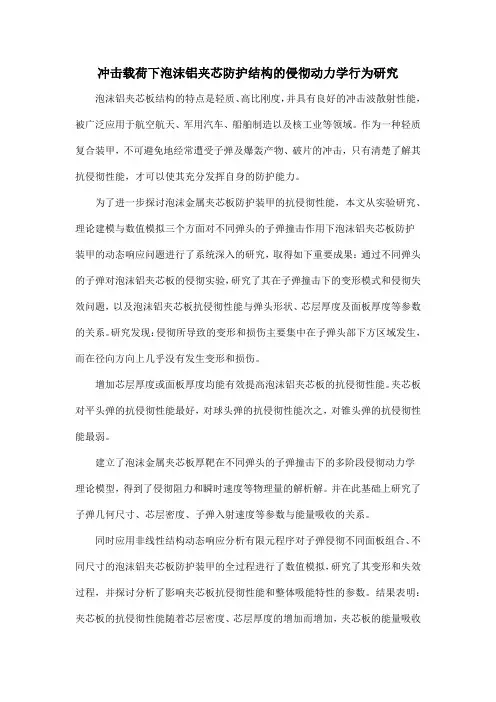

冲击载荷下泡沫铝夹芯防护结构的侵彻动力学行为研究泡沫铝夹芯板结构的特点是轻质、高比刚度，并具有良好的冲击波散射性能，被广泛应用于航空航天、军用汽车、船舶制造以及核工业等领域。

作为一种轻质复合装甲，不可避免地经常遭受子弹及爆轰产物、破片的冲击，只有清楚了解其抗侵彻性能，才可以使其充分发挥自身的防护能力。

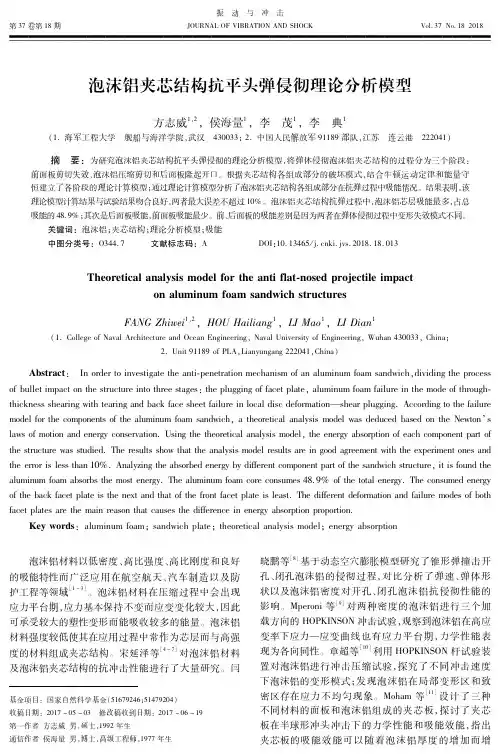

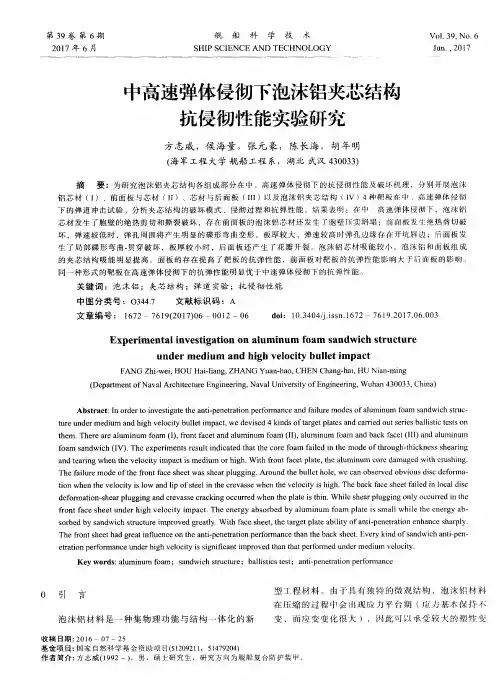

为了进一步探讨泡沫金属夹芯板防护装甲的抗侵彻性能，本文从实验研究、理论建模与数值模拟三个方面对不同弹头的子弹撞击作用下泡沫铝夹芯板防护装甲的动态响应问题进行了系统深入的研究，取得如下重要成果：通过不同弹头的子弹对泡沫铝夹芯板的侵彻实验，研究了其在子弹撞击下的变形模式和侵彻失效问题，以及泡沫铝夹芯板抗侵彻性能与弹头形状、芯层厚度及面板厚度等参数的关系。

研究发现：侵彻所导致的变形和损伤主要集中在子弹头部下方区域发生，而在径向方向上几乎没有发生变形和损伤。

增加芯层厚度或面板厚度均能有效提高泡沫铝夹芯板的抗侵彻性能。

夹芯板对平头弹的抗侵彻性能最好，对球头弹的抗侵彻性能次之，对锥头弹的抗侵彻性能最弱。

建立了泡沫金属夹芯板厚靶在不同弹头的子弹撞击下的多阶段侵彻动力学理论模型，得到了侵彻阻力和瞬时速度等物理量的解析解。

并在此基础上研究了子弹几何尺寸、芯层密度、子弹入射速度等参数与能量吸收的关系。

同时应用非线性结构动态响应分析有限元程序对子弹侵彻不同面板组合、不同尺寸的泡沫铝夹芯板防护装甲的全过程进行了数值模拟，研究了其变形和失效过程，并探讨分析了影响夹芯板抗侵彻性能和整体吸能特性的参数。

结果表明：夹芯板的抗侵彻性能随着芯层密度、芯层厚度的增加而增加，夹芯板的能量吸收也随着子弹初始速度和直径的增加而增加。

夹芯板的抗侵彻性能和整体吸能特性不仅与面板材料的强度有关，也与不同强度材料的面板前后顺序有关。

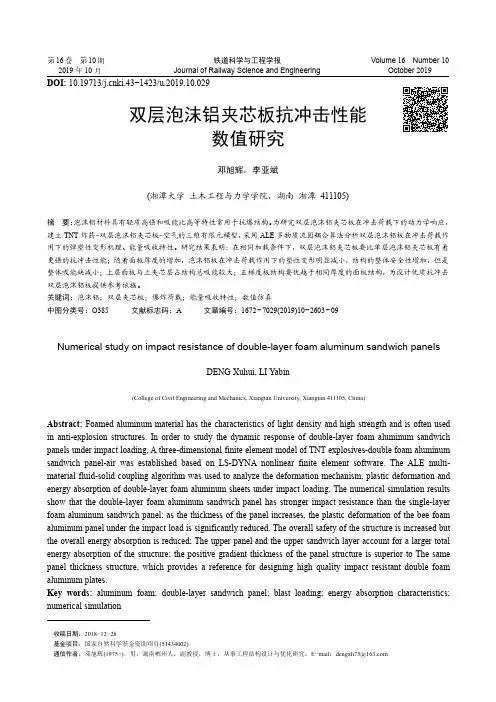

文中还对多层防护甲板的抗侵彻性能进行了数值模拟研究，比较了不同数量、厚度、布置方式与层合方式的效果。

研究表明：双层靶板首层的厚度与靶板（除空气层外）总厚度的比值等于0.5时，靶板的抗侵彻性能最弱，当比值等于0.25时，靶板的抗侵彻性能最好。

《冲击载荷下泡沫铝夹芯防护结构的侵彻动力学行为研究》篇一一、引言随着科技的不断进步和现代战争的需求，防护结构的设计和优化变得越来越重要。

在众多防护材料中，泡沫铝夹芯防护结构因其良好的吸能性能和较高的冲击韧性而备受关注。

本文将针对冲击载荷下泡沫铝夹芯防护结构的侵彻动力学行为进行研究，旨在揭示其侵彻机制、能量吸收特性和结构优化方法。

二、文献综述在过去的几十年里，国内外学者对泡沫铝材料及其在防护结构中的应用进行了广泛的研究。

泡沫铝因其优良的物理性能，如低密度、高比表面积、良好的吸能性能等，被广泛应用于冲击防护领域。

泡沫铝夹芯防护结构以其独特的结构形式，在抵御冲击、减少破坏等方面表现出较好的性能。

然而，关于其在冲击载荷下的侵彻动力学行为，仍需进一步研究。

三、研究内容1. 实验设计为了研究冲击载荷下泡沫铝夹芯防护结构的侵彻动力学行为，本文设计了一系列实验。

实验中采用不同厚度的泡沫铝夹芯板，以及不同速度、不同形状的侵彻体进行冲击试验。

同时，为了对比分析，还设置了其他类型防护结构的实验。

2. 实验结果通过实验，我们观察了泡沫铝夹芯防护结构在冲击载荷下的变形过程、能量吸收情况和侵彻体的穿透情况。

实验结果表明，泡沫铝夹芯防护结构具有良好的吸能性能和抗侵彻能力。

同时，我们还发现，不同厚度的夹芯板对侵彻体的抵抗能力有所不同，较厚的夹芯板能更好地抵御高速侵彻体的穿透。

3. 数据分析与讨论通过对实验数据的分析，我们发现在冲击过程中，泡沫铝夹芯板能够有效地吸收侵彻体的能量，降低其穿透力。

此外，我们还发现夹芯板的厚度、侵彻体的速度和形状等因素都会对侵彻动力学行为产生影响。

同时，我们分析了泡沫铝材料的力学性能和结构特性对侵彻行为的影响机制。

四、侵彻动力学行为分析1. 侵彻机制分析在冲击过程中，泡沫铝夹芯板通过塑性变形和能量耗散来抵抗侵彻体的穿透。

当侵彻体与夹芯板接触时，夹芯板发生局部变形，吸收部分能量；同时，夹芯板内部的泡沫铝材料通过塑性流动和断裂来消耗能量。

科研创新姓名: quanmuyi 学号 : 00000000 学院:材料科学与工程专业:材料成型及控制科研题目:泡沫铝及夹层板制备研究指导教师:二 O 一一年三月徐州1.泡沫铝1.1泡沫铝概述泡沫铝是在纯铝或铝合金中加入添加剂后,经过发泡工艺而成,同时兼有金属和气泡特征, 是一种多空隙低密度的新型多功能材料。

它具有密度小、高吸收冲击能力强、耐高温、防火性能强、抗腐蚀、隔音降噪、导热率低、电磁屏蔽性高、耐候性强、有过滤能力、易加工、易安装、成形精度高、可进行表面涂装等特点。

因此,应用领域十分广泛。

早在 1948年美国人 Sosnik就提出了用汞在铝中气化发泡制备泡沫铝的方法 ,随后 Ellist于 1951年成功地制备出泡沫铝。

20世纪 60年代美国 Ethyl公司成为研制泡沫铝的科研中心基地。

但由于发泡工艺与泡的尺寸很难控制, 一直没有得到发展。

直到 20世纪 80年代中期以后, 才取得长足进展, 开发出一些有工业价值的工艺:1991年 ,日本九州工业金属研究所开发出泡沫铝工业化生产工艺。

1999年 ,第一届世界泡沫金属学会议在德国不来梅顺利召开 ,重点是关于泡沫铝的制造和应用。

随后 ,世界泡沫金属学术会每隔两年召开一次 ,泡沫金属已发展成为一门重要的学科和技术领域 [1]。

目前 ,在泡沫铝研究方面加拿大、美国和日本处于世界领先地位其中日本的研究进展速度最快 ,不仅将泡沫铝投入了生产并进入了实际应用阶段。

国内自 80年代中期开始进行泡沫金属材料的研究 ,经过 20多年的探索和研究 ,东南大学、东北大学、中国科学院、北京科技大学、昆明理工大学等多家机构都先后做过许多研究。

在泡沫金属制备方面 ,国内对发泡法和渗流法研究得较多且基本赶上国外发达国家水平 ,只是对连续生产方法的研究还属空白 ,仍然有待开发 ,从而扩大泡沫金属的实际应用。

由于泡沫铝具有优异的物理性能、化学性能、力学性能与可回收性能等,被认为是一类很有开发前途的工程材料, 有着广泛的应用前景, 特别在在建筑、交通运输、机械、电子、通讯和军工等行业具有广泛应用前景。

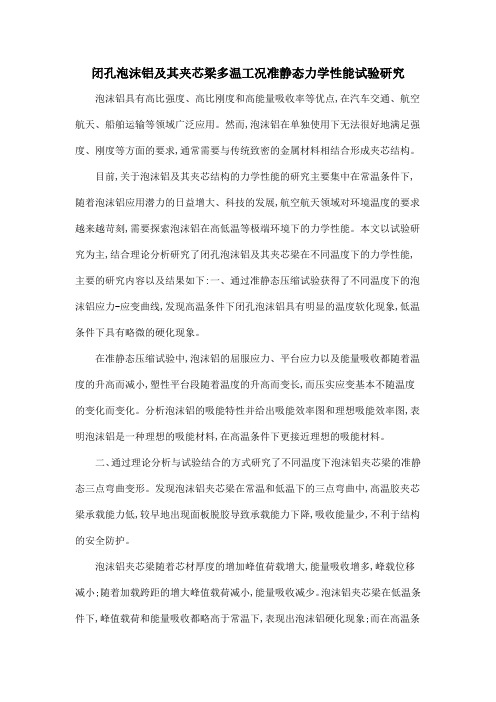

闭孔泡沫铝夹芯板抗冲击性能研究
随着现代对舰船攻击性武器的威力日益增强,舰船舷侧防护结构的抗冲击能力的研究越来越受到了重视。

泡沫铝作为新型的工程材料具有吸能、缓冲、质量轻等优良特性,在防护装置中的应用越来越广泛。

其中泡沫铝夹芯板结构的动态力学和吸能特性成为近几年力学及材料科学等领域的研究热点之一。

本文首先研究了闭孔泡沫铝材料的制备、孔径参数等力学性能特性。

低密度闭孔泡沫铝在压缩过程中,经过很小的弹性变形后,就进入一个很长的应力平台。

这一平台是泡沫铝胞孔坍塌并吸收能量的过程。

闭孔泡沫铝材料由于胞孔结构不同于开孔泡沫铝材料,也表现出塑性强度及能量吸收性能对应变率变化不同于开孔泡沫铝材料的敏感性。

本文所研究的三明治防护结构的芯体采用的是闭孔泡沫铝,将其与传统致密材料结合起来组成夹芯构件是一个重要的研究方向,三明治夹芯板结构具有轻质、高比刚度、减振等优良性能,在充分发挥泡沫铝材料自身特点的同时解决了其强度低的问题,从而既提高了抗冲击破坏能力又加强了复合装甲的整体刚度。

在中低速动态冲击载荷下闭孔泡沫铝夹心结构中冲击波强度随着传播距离的增加呈指数衰减的形式。

对泡沫铝夹心板结构进行SHPB抗冲击试验研究,并对不同防护结构进行了试验对比。

试验结果表明：冲击波在在泡沫铝夹心结构中的衰减优于其它防护结构。

利用大型工程数值软件LS-DYNA数值模拟了泡沫铝夹心板的SHPB抗冲击试验,模拟的结果表明采用泡沫铝作为芯体材料在不同结构中有不同的吸能特性,而且在三明治夹芯板结构中能够充分发挥泡沫铝的吸能作用。

作为我国战略新兴产业之一的新材料产业，在国民经济发展中发挥着重要的基础性支撑作用。

“泡沫铝”作为新材料领域的一颗高科技耀眼新星，已开始展现出广阔的市场前景和巨大的盈利空间。

鉴于东北大学开发的“泡沫铝夹芯板”专利技术（以下简称“东北大学该项技术”）已达到国际领先水平，加之沈阳市拥有“东北大学”“中科院沈阳金属所”“材料科学国家实验室”以及“沈飞”“宝马”等重要的科技、产业资源，亟需沈阳市创新产业政策，整合相关优势，加快“泡沫铝夹芯板”产业化进程，使之尽快成为沈阳新的经济增长点。

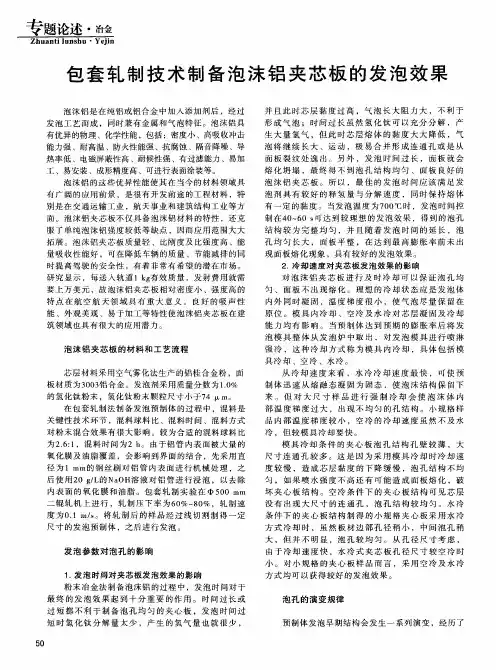

一、泡沫铝夹芯板技术发展背景泡沫铝又称发泡铝，是主要以氢化钛为增粘剂和发泡剂，在一定的温度条件下使液态/半固态铝中均匀分布气泡而制成的；是一种集结构—性能一体化的新型功能材料。

鉴于其除具有超轻特性外，还具有吸音、隔音、吸能及电磁屏蔽等功能，该材料已被广泛认为是“二十一世纪最具发展潜力的新材料”。

而泡沫铝夹芯板既具有发泡铝的优异特性，又因其“三明治”结构使该材料的比强度、比刚度较单一发泡铝显著提升，且较好解决了与其它材料的连接、装配等问题。

迄今的产业化实践表明，该材料是一种在交通运输、汽车制造、航空航天、国防军工等战略领域具有广阔应用前景的结构功能一体化先进材料。

从国际看，泡沫铝一经问世就引起了一场材料革命，率先得到了美国、日本、加拿大、德国、韩国以及以色列等国业界热烈欢迎，迄今已在这些国家的航空航天、轨道交通、建筑材料、交通运输、汽车制造、造船等领域得到应用并开始向全球扩散。

目前，推进“泡沫铝夹芯板”技术在沈阳市就地产业化的政策研究◎武利珍1刘伟奇2〔内容提要〕本文首先介绍了“泡沫铝夹芯板”技术在国内外的发展背景，然后对沈阳市该项目的技术进步及其产业发展构想进行详细的说明。

最后，为使该项技术就地产业化并步入加速发展的快车道，建议沈阳市政府及有关部门进一步加大支持力度，使之早日成为支撑全市产业转型升级的增长极。

〔关键词〕泡沫铝夹芯板就地产业化政策建议世界上生产技术比较成熟并能批量提供商品的有：加拿大Cymat公司提供的Cymat，美国加州ERG公司提供的Duocel，德国Fraunhofer研究所提供的IFAM（闭孔结构），日本Shinko-wire公司提供的Alporas，英国Porvair 公司提供的Metpore，奥地利Alulight国际公司提供的Alulight等。

《泡沫铝合金动态力学性能及其吸能机理的研究》篇一一、引言随着现代工业的快速发展，新型材料的研究与应用在工程领域中显得尤为重要。

泡沫铝合金作为一种轻质、高强度的材料，在汽车、航空航天、建筑等领域具有广泛的应用前景。

本文旨在研究泡沫铝合金的动态力学性能及其吸能机理，为该材料在实际工程中的应用提供理论依据。

二、泡沫铝合金的制备与性能泡沫铝合金的制备主要采用发泡法，通过添加发泡剂、调节合金成分及热处理工艺等手段，获得具有特定孔隙结构和性能的泡沫材料。

其性能包括静态力学性能和动态力学性能。

静态力学性能主要研究材料的拉伸、压缩等基本力学行为；而动态力学性能则是本文研究的重点，涉及到材料在高速冲击、振动等动态载荷下的响应。

三、泡沫铝合金动态力学性能研究1. 实验方法采用落锤冲击实验、SHPB（分裂霍普金森压杆）实验等方法，对泡沫铝合金在动态载荷下的应力应变响应进行测试。

通过改变冲击速度、温度、应变率等参数，研究这些因素对材料动态力学性能的影响。

2. 实验结果与分析实验结果表明，泡沫铝合金在动态载荷下表现出优异的能量吸收能力。

在高速冲击下，材料能够通过塑性变形、孔洞塌缩等方式消耗能量。

此外，材料的动态力学性能受温度、应变率等因素的影响较大。

在高温和高应变率下，材料的强度和能量吸收能力有所提高。

四、吸能机理研究1. 孔隙结构对吸能的影响泡沫铝合金的孔隙结构对其吸能性能具有重要影响。

孔隙的大小、形状和分布决定了材料的能量吸收能力。

较大的孔隙有利于塑性变形和孔洞塌缩，从而提高材料的能量吸收能力。

而较小的孔隙则有利于提高材料的刚度和强度。

2. 吸能机理分析泡沫铝合金在受到动态载荷时，首先发生弹性变形，随后进入塑性变形阶段。

在塑性变形过程中，材料内部的孔洞发生塌缩，消耗大量能量。

此外，材料的粘弹性和阻尼效应也有助于能量吸收。

这些机理共同作用，使泡沫铝合金在动态载荷下表现出优异的能量吸收能力。

五、结论与展望本文通过对泡沫铝合金的动态力学性能及其吸能机理进行研究，得出以下结论：1. 泡沫铝合金在动态载荷下表现出优异的能量吸收能力，具有广泛的应用前景。

Equipment Manufacturing Technology No.09，2018泡沫铝材料具有相对密度低、质量轻、比表面积大、比力学性能高、阻尼性能好的结构特点，同时具有轻质、吸声、隔声、吸能、减震、电磁屏蔽等多种优良性能。

泡沫铝的概念最早由美国人B.Sosnick 等提出[1]，随后日本、德国、中国等开始投入研究。

泡沫铝夹芯板具有轻质、高比强度和比刚度的突出特点，并且具有良好的吸能、减震及电磁屏蔽等性能，在汽车制造、轨道交通、航空航天、海运等领域有着广阔的应用前景。

对于泡沫铝夹芯板而言，弯曲是最常见的承载形式，因此需要研究泡沫铝夹芯板的抗弯强度。

Zarei 等对弯曲载荷下的泡沫铝夹芯板进行了实验和数据研究[2]。

查海波等对泡沫铝层合梁的弯曲性能进行了实验研究，指出其具有良好的复合性能[3]。

范爱琴等通过准静态三点弯曲测试了不同芯层厚度的泡沫铝夹芯板的刚度，获得了载荷-位移曲线和失效形貌[4]。

本工作是对钢板为上下面的泡沫铝夹芯板进行了三点弯曲试验，用ABAQUS 仿真模拟了泡沫铝夹芯板的三点弯曲过程及其失效模式，并将试验和仿真结果进行了比较。

1试验1.1试验材料及准备泡沫铝夹芯板的芯层是7050基体泡沫铝，面板用304不锈钢板。

采用线切割将泡沫铝切割成厚度为15mm ，150mm ∗30mm 的板，钢板切割成厚度为1mm ，150mm ∗30mm 的板。

制作泡沫铝夹芯板时为了得到更好的粘结性能，首先使用砂纸打磨粘结面并用清水清洗，然后将其置于120°C 恒温下的电烤箱中烘烤4h.再使用丙酮清洗泡沫芯体和钢面板表面；将配好的环氧树脂粘结剂均匀的涂抹在面板和芯体上粘结成试样；将粘结好的泡沫铝夹芯板放在刷了环氧树脂脱模剂的托盘上，并在试样上放置特制压具对其施压，把托盘置于恒温80°C 的电烤箱中加热2h ，加热结束后把试件放在室温下冷却48h.实验制得的泡沫铝夹芯板如图1（a ）所示。
