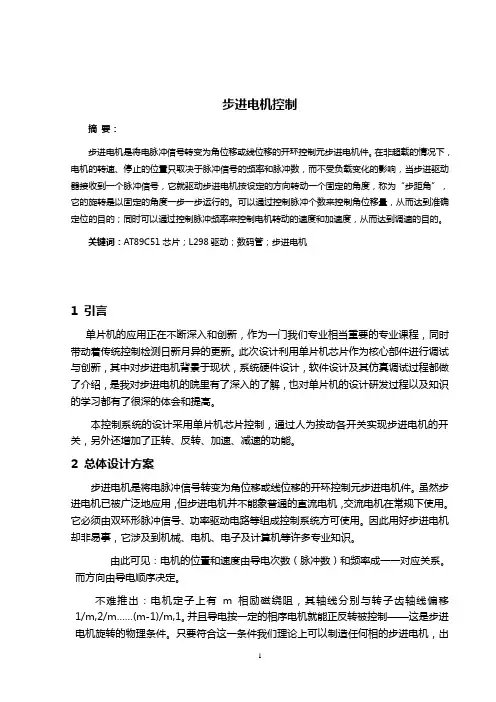

步进电机控制摘要：步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

关键词：AT89C51芯片；L298驱动；数码管；步进电机1 引言单片机的应用正在不断深入和创新，作为一门我们专业相当重要的专业课程，同时带动着传统控制检测日新月异的更新。

此次设计利用单片机芯片作为核心部件进行调试与创新，其中对步进电机背景于现状，系统硬件设计，软件设计及其仿真调试过程都做了介绍，是我对步进电机的院里有了深入的了解，也对单片机的设计研发过程以及知识的学习都有了很深的体会和提高。

本控制系统的设计采用单片机芯片控制，通过人为按动各开关实现步进电机的开关，另外还增加了正转、反转、加速、减速的功能。

2 总体设计方案步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。

而方向由导电顺序决定。

不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。

并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。

只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。

步进电机实训报告步进电机是一种控制精度高、速度稳定的电动机，广泛应用于数控机床、印刷设备、机器人等领域。

为了更好地学习和了解步进电机的工作原理和控制方法，我们在实训课程中进行了相关的实验。

以下是我对步进电机实训的报告。

一、实训目的通过本次实训，我们的目标是：1.了解步进电机的基本原理和工作方式。

2.学习步进电机的控制方法，包括常用的全步进控制和半步进控制。

3.掌握使用驱动器控制步进电机的操作方法。

4.实践操作步进电机的编程控制。

二、实训内容1.步进电机原理的学习在实训前，我们首先对步进电机的原理进行了学习。

步进电机是一种开环控制的电机，它通过移动固定步长来达到精确控制位置的目的。

其原理是利用电磁场的相互作用驱动旋转。

2.步进电机的控制方法在实训中，我们学习了两种常用的步进电机控制方法，全步进和半步进。

全步进控制是通过依次激活步进电机的每个线圈来实现的。

半步进控制是在全步进的基础上，再控制每一步的子步进。

3.步进电机驱动器的使用在实验中，我们使用了步进电机驱动器来控制步进电机的运行。

驱动器可以根据输入的控制信号来确定步进电机的运转方式，如指定转向、旋转角度等。

4.步进电机编程控制最后，我们进行了编程实验进行步进电机的控制。

通过编写程序，我们可以实现控制步进电机的转向和角度，从而实现具体的应用。

三、实训过程1.初步了解步进电机的工作原理和构造。

在实训开始前，我们先进行了步进电机原理和构造的简要介绍，包括电机的基本组成部分和工作原理等。

2.学习步进电机的控制方法。

我们学习了全步进和半步进控制方法的原理和实现方式，了解了各自的特点和适用范围。

3.实际操作步进电机驱动器。

我们进行了驱动器的安装和设置，根据实验要求设置步进电机的参数，如转向、转速等。

4.编写程序进行步进电机控制。

通过编写程序，我们实现了步进电机的控制。

在程序中，我们可以设定电机的运转方式、旋转角度和速度等，并对其进行调试。

四、实训总结通过本次步进电机实训，我们深入了解了步进电机的原理和控制方法，学习了步进电机的驱动器使用和编程控制技术。

一、实训背景随着科技的飞速发展，步进电机在工业自动化、精密定位、医疗设备等领域得到了广泛的应用。

为了深入了解步进电机的原理和应用，提高自身的动手实践能力，我们进行了步进电机控制实训。

二、实训目标1. 理解步进电机的原理和工作方式。

2. 掌握步进电机的驱动方法和控制方法。

3. 学会使用单片机对步进电机进行编程和控制。

4. 提高团队协作能力和问题解决能力。

三、实训内容1. 步进电机原理步进电机是一种将电脉冲信号转换为角位移或线位移的执行元件。

其特点是响应速度快、定位精度高、控制简单。

步进电机每输入一个脉冲信号，就转动一个固定的角度，称为步距角。

步距角的大小取决于电机的结构，常见的步距角有1.8度、0.9度等。

2. 步进电机驱动步进电机的驱动通常采用步进电机驱动器。

驱动器将单片机输出的脉冲信号转换为驱动步进电机的电流信号，实现对步进电机的控制。

常见的驱动器有L298、A4988等。

3. 单片机控制本实训采用AT89C51单片机作为控制核心。

通过编写程序，控制单片机输出脉冲信号，实现对步进电机的正转、反转、停止、速度等控制。

4. 实训步骤（1）搭建步进电机驱动电路，连接单片机、步进电机、按键等外围设备。

（2）编写程序，实现以下功能：- 正转、反转控制；- 速度控制；- 停止控制；- 按键控制。

（3）使用Proteus仿真软件进行程序调试，验证程序的正确性。

（4）将程序烧录到单片机中，进行实际硬件测试。

四、实训结果与分析1. 正转、反转控制通过编写程序，实现了对步进电机的正转和反转控制。

在Proteus仿真软件中，可以观察到步进电机按照设定的方向转动。

2. 速度控制通过调整脉冲信号的频率，实现了对步进电机转速的控制。

在Proteus仿真软件中，可以观察到步进电机的转速随脉冲频率的变化而变化。

3. 停止控制通过编写程序，实现了对步进电机的停止控制。

在Proteus仿真软件中，可以观察到步进电机在停止信号后立即停止转动。

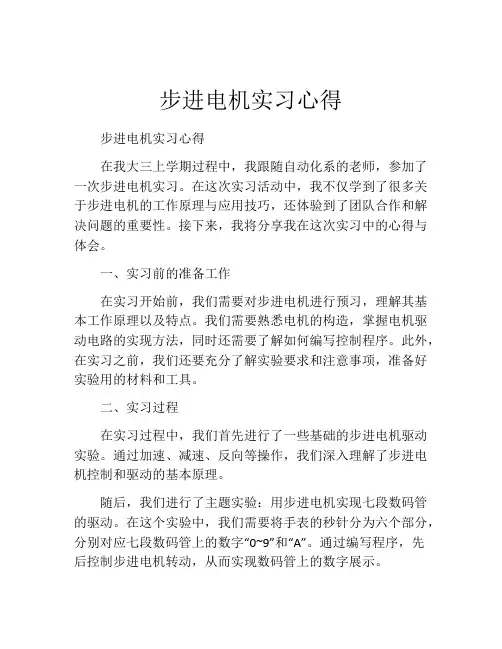

步进电机实习心得步进电机实习心得在我大三上学期过程中，我跟随自动化系的老师，参加了一次步进电机实习。

在这次实习活动中，我不仅学到了很多关于步进电机的工作原理与应用技巧，还体验到了团队合作和解决问题的重要性。

接下来，我将分享我在这次实习中的心得与体会。

一、实习前的准备工作在实习开始前，我们需要对步进电机进行预习，理解其基本工作原理以及特点。

我们需要熟悉电机的构造，掌握电机驱动电路的实现方法，同时还需要了解如何编写控制程序。

此外，在实习之前，我们还要充分了解实验要求和注意事项，准备好实验用的材料和工具。

二、实习过程在实习过程中，我们首先进行了一些基础的步进电机驱动实验。

通过加速、减速、反向等操作，我们深入理解了步进电机控制和驱动的基本原理。

随后，我们进行了主题实验：用步进电机实现七段数码管的驱动。

在这个实验中，我们需要将手表的秒针分为六个部分，分别对应七段数码管上的数字“0~9”和“A”。

通过编写程序，先后控制步进电机转动，从而实现数码管上的数字展示。

在实验过程中，我们遭遇了一些难题：比如电机启动不了、不能正确控制方向等问题。

我们一组经过多次尝试与调整，发现问题所在，成功解决了这些困难，使实验顺利进行。

三、实习总结与体会通过这次实习，我领悟到了团队合作的重要性。

一方面，我们需要互相帮助和支持，共同克服难题；另一方面，我们也应该以“解决问题”为主要目标，通过探讨、实验等措施，不断提高自己的实际操作能力以及对知识的深入理解。

此外，这次实习也让我更深刻地认识到，步进电机在实际应用中的重要性，这种控制方式灵活、可靠，可在很多控制系统中应用，非常有前景。

最后，在这次学习中，我还注意到了一个细节：每次实验结束后，我们需要对实验器材、工具等进行整理和归位，同时保持实验室的卫生和整洁。

这让我感觉到我们需要在实验细节上多下功夫，才能真正掌握知识，为未来的事业积累更多宝贵的实践经验。

总之，通过这次实习，我不仅增加了对步进电机控制方面的了解和应用能力，同时也提高了团队合作意识和实验技能。

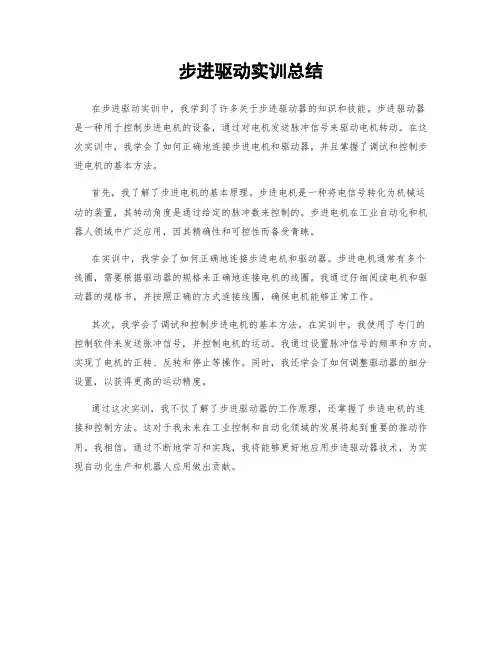

步进驱动实训总结
在步进驱动实训中，我学到了许多关于步进驱动器的知识和技能。

步进驱动器
是一种用于控制步进电机的设备，通过对电机发送脉冲信号来驱动电机转动。

在这次实训中，我学会了如何正确地连接步进电机和驱动器，并且掌握了调试和控制步进电机的基本方法。

首先，我了解了步进电机的基本原理。

步进电机是一种将电信号转化为机械运
动的装置，其转动角度是通过给定的脉冲数来控制的。

步进电机在工业自动化和机器人领域中广泛应用，因其精确性和可控性而备受青睐。

在实训中，我学会了如何正确地连接步进电机和驱动器。

步进电机通常有多个
线圈，需要根据驱动器的规格来正确地连接电机的线圈。

我通过仔细阅读电机和驱动器的规格书，并按照正确的方式连接线圈，确保电机能够正常工作。

其次，我学会了调试和控制步进电机的基本方法。

在实训中，我使用了专门的
控制软件来发送脉冲信号，并控制电机的运动。

我通过设置脉冲信号的频率和方向，实现了电机的正转、反转和停止等操作。

同时，我还学会了如何调整驱动器的细分设置，以获得更高的运动精度。

通过这次实训，我不仅了解了步进驱动器的工作原理，还掌握了步进电机的连
接和控制方法。

这对于我未来在工业控制和自动化领域的发展将起到重要的推动作用。

我相信，通过不断地学习和实践，我将能够更好地应用步进驱动器技术，为实现自动化生产和机器人应用做出贡献。

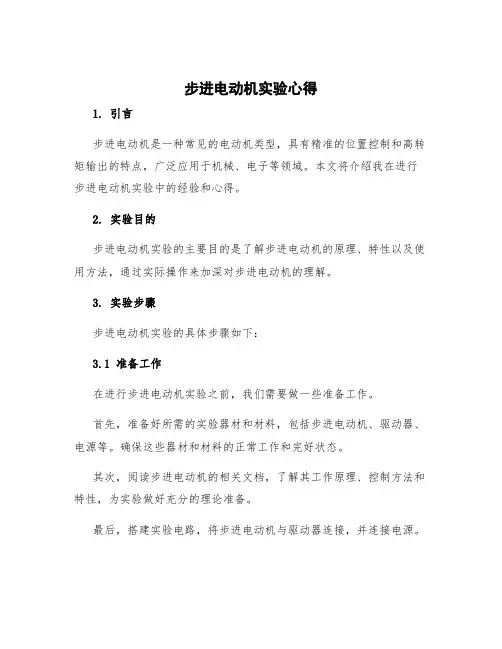

步进电动机实验心得1. 引言步进电动机是一种常见的电动机类型，具有精准的位置控制和高转矩输出的特点，广泛应用于机械、电子等领域。

本文将介绍我在进行步进电动机实验中的经验和心得。

2. 实验目的步进电动机实验的主要目的是了解步进电动机的原理、特性以及使用方法，通过实际操作来加深对步进电动机的理解。

3. 实验步骤步进电动机实验的具体步骤如下：3.1 准备工作在进行步进电动机实验之前，我们需要做一些准备工作。

首先，准备好所需的实验器材和材料，包括步进电动机、驱动器、电源等。

确保这些器材和材料的正常工作和完好状态。

其次，阅读步进电动机的相关文档，了解其工作原理、控制方法和特性，为实验做好充分的理论准备。

最后，搭建实验电路，将步进电动机与驱动器连接，并连接电源。

3.2 实验操作在完成准备工作后，我们可以进行步进电动机实验了。

首先，根据步进电动机的控制方式，设置驱动器的工作模式和参数。

例如，选择全步进模式还是半步进模式，设置步进电动机的步距角等。

然后，通过驱动器控制步进电动机的运动。

可以通过手动输入指令或者编写程序控制步进电动机的旋转方向、速度和位置。

在观察步进电动机的运动过程中，注意记录数据和观察现象。

可以通过示波器等工具，观察步进电动机的电压、电流波形，以及转轴的行程和位置。

最后，根据实验需求，进行实验数据的整理、分析和总结。

4. 实验心得在进行步进电动机实验的过程中，我深刻体会到了步进电动机的优点和特点。

首先，步进电动机具有精准的位置控制能力。

通过调整驱动器的指令或者编程，可以实现对步进电动机的精确控制，控制步距角可以达到较小的数值，从而实现精确的位置定位。

其次，步进电动机具有高转矩输出能力。

在与负载连接时，步进电动机可以提供足够的转矩输出，使得在负载变化的情况下，保持稳定的运动。

此外，步进电动机还具有体积小、结构简单、运行平稳等优点，使得其在许多领域中得到广泛应用。

通过本次实验，我进一步了解了步进电动机的原理和工作方式。

步进电机单片机实习报告一、实习目的本次实习旨在将所学理论知识与实际操作相结合，深入理解步进电机的工作原理和单片机控制技术。

通过实习，锻炼自己的动手能力，提高自己在电机控制领域的实践经验，为将来的学习和工作打下坚实的基础。

二、实习内容1. 步进电机的基本原理及其特性步进电机是一种将电脉冲信号转换为机械角位移的电机。

每接收到一个脉冲信号，步进电机就转动一个固定的角度（步距角）。

步进电机的转速、停止位置取决于脉冲信号的频率和脉冲数，而与负载无关。

通过控制脉冲个数，可以实现对步进电机角位移的精确控制；通过控制脉冲频率，可以实现对电机转速和加速度的控制。

2. 单片机控制步进电机的基本原理及方法单片机控制步进电机主要通过单片机发出的脉冲信号来驱动步进电机。

单片机根据程序的指令，控制步进电机的转向、速度和步数。

通过改变单片机发出的脉冲信号的频率和脉冲数，可以实现对步进电机运动状态的精确控制。

3. 实习过程（1）搭建步进电机和单片机的控制系统硬件平台，包括步进电机驱动器、电源、控制电路等。

（2）编写单片机控制程序，实现对步进电机的转向、速度和步数的控制。

（3）通过实验验证程序的正确性，并对程序进行优化和改进。

三、实习心得与体会本次实习使我深入理解了步进电机的工作原理和单片机控制技术，提高了自己在电机控制领域的实践经验。

在实习过程中，我学会了如何搭建步进电机和单片机的控制系统硬件平台，掌握了编写单片机控制程序的基本方法。

同时，通过实验验证程序的正确性，我对步进电机的控制有了更深刻的认识。

此外，实习过程中我意识到理论知识与实际操作的重要性。

在实际操作中，我发现理论知识能够为解决问题提供指导，而实际操作则能够加深对理论知识的理解。

在未来的学习中，我将更加注重理论知识的学习，努力提高自己的实践能力。

四、总结通过本次实习，我对步进电机和单片机控制技术有了更深入的了解，收获颇丰。

在今后的学习和工作中，我将继续努力提高自己在电机控制领域的实践经验，为实现理论知识与实际操作的有机结合而努力。

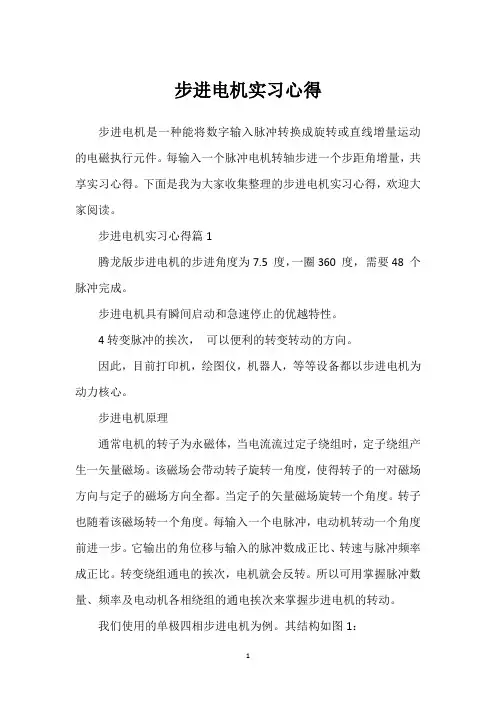

步进电机实习心得步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量，共享实习心得。

下面是我为大家收集整理的步进电机实习心得，欢迎大家阅读。

步进电机实习心得篇1腾龙版步进电机的步进角度为7.5 度，一圈360 度，需要48 个脉冲完成。

步进电机具有瞬间启动和急速停止的优越特性。

4转变脉冲的挨次，可以便利的转变转动的方向。

因此，目前打印机，绘图仪，机器人，等等设备都以步进电机为动力核心。

步进电机原理通常电机的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。

该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向全都。

当定子的矢量磁场旋转一个角度。

转子也随着该磁场转一个角度。

每输入一个电脉冲，电动机转动一个角度前进一步。

它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。

转变绕组通电的挨次，电机就会反转。

所以可用掌握脉冲数量、频率及电动机各相绕组的通电挨次来掌握步进电机的转动。

我们使用的单极四相步进电机为例。

其结构如图1：四个绕组引出四相(相A1相A2相B1相B2)和两个公共线(接到电源的正机)。

把绕组的某一相接到电源的地线。

这样该绕组就会受到激励。

我们采纳四相八拍的掌握方式，即1相与2相交替导通，这样可提高辨别率。

每一步可转0.9°掌握电机正转的励磁挨次如下表：若要求电机反转，将励磁信号倒过来传送即可。

2 [1]掌握方案掌握系统的框图如下本方案采纳AT89S51作为主掌握器件。

它与AT89C51兼容，同时还增加了SPI接口和看门狗模块，这不但使程序调试变得便利而且也使程序运行更加稳定。

在方案中该单片机主要实现现场信号的采集并计算出步进电机运转的方向和速度信息。

然后传送给CPLD。

CPLD采纳EPM7128SLC84-15，EPM7128是可编程的大规模规律器件，为ALTERA公司的MAX7000系列产品。

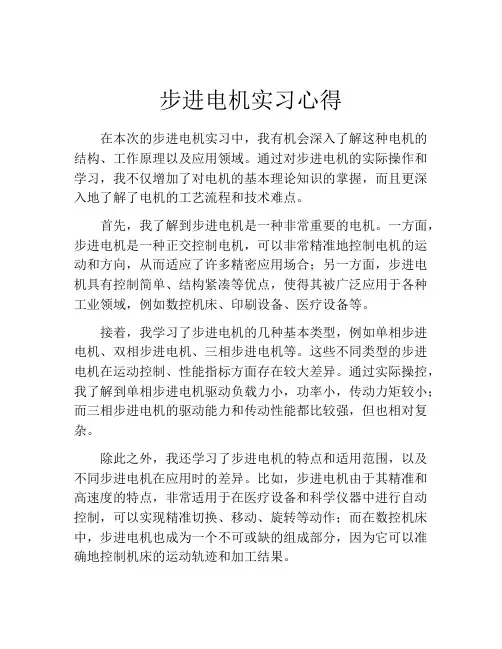

步进电机实习心得在本次的步进电机实习中，我有机会深入了解这种电机的结构、工作原理以及应用领域。

通过对步进电机的实际操作和学习，我不仅增加了对电机的基本理论知识的掌握，而且更深入地了解了电机的工艺流程和技术难点。

首先，我了解到步进电机是一种非常重要的电机。

一方面，步进电机是一种正交控制电机，可以非常精准地控制电机的运动和方向，从而适应了许多精密应用场合；另一方面，步进电机具有控制简单、结构紧凑等优点，使得其被广泛应用于各种工业领域，例如数控机床、印刷设备、医疗设备等。

接着，我学习了步进电机的几种基本类型，例如单相步进电机、双相步进电机、三相步进电机等。

这些不同类型的步进电机在运动控制、性能指标方面存在较大差异。

通过实际操控，我了解到单相步进电机驱动负载力小，功率小，传动力矩较小；而三相步进电机的驱动能力和传动性能都比较强，但也相对复杂。

除此之外，我还学习了步进电机的特点和适用范围，以及不同步进电机在应用时的差异。

比如，步进电机由于其精准和高速度的特点，非常适用于在医疗设备和科学仪器中进行自动控制，可以实现精准切换、移动、旋转等动作；而在数控机床中，步进电机也成为一个不可或缺的组成部分，因为它可以准确地控制机床的运动轨迹和加工结果。

最后，在实习中，我通过对步进电机的安装、连接、驱动和调试等一系列实际操作，收获非常大。

实际操作不仅让我对各种电机元件的连接和使用方法有了更深刻的了解，而且也让我更加熟悉电机的启动、停止和控制等基本操作。

此外，实际调试也让我学习到如何根据不同环境和需求定制电机控制程序和参数，从而更加精确地控制运动和传动效果。

在整个实习过程中，我感受到了步进电机这种精密电机的强大驱动力和准确性能。

通过实习，我熟悉了不同类型的步进电机的设计和应用，对电机的性能做出了更加深入的认识，而且更加清晰地了解到电机在工业生产和科学技术中的重要性。

对于未来的学习和研究，这些知识和经验对我来说是非常有帮助的。
