阀门安装检验批质量验收记录表
- 格式:doc
- 大小:32.00 KB
- 文档页数:2
7. 2. 1 给水管道及配件安装检验批质量验收记录.给水管道及配件安装检验批质量验收记录与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接,不得在塑料管上套丝。
4.1.5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。
4.1.6铜管连接可采用专用接头或焊接,当管径小于22mm时宜采用承插或套管焊接,承口应迎介质流向安装;当管径大于或等于22mm时宜采用对口焊接。
4.1.7 给水立管和装有3个或3个以上配水点的支管始端,均应安装可折卸的连接件。
4.1.8 冷、热水管道同时安装应符合下列规定:1 上、下平行安装时热水管应在冷水管上方。
2 垂直平行安装时热水管应在冷水管左侧。
4.2 给水管道及配件安装主控项目4.2.1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时,各种材质的给管道系统试验压力均为工作压力的1。
5倍,但不得小于0。
6Mpa。
检验方法:金属及复合管给水管道系统在试验压力下观测10min,压力降不应然后降到工作压力进行检查,应不渗不漏;塑料管给水系统应在试验压力下稳压1H,压力降不得超过,然后在工作压力的1。
15倍状态下稳压2H,压力降不得超过0。
03Mpa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门,水嘴等放水。
4.2.3生活给水系统管道在交付使用前必须冲洗和,开经有关部门取样检验,符合国家《生活饮用水标准》方可使用。

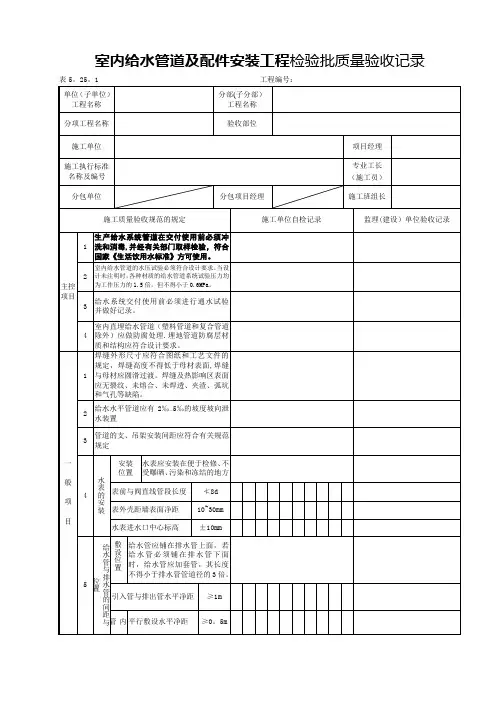

给水管道及配件安装检验批质量验收记录注:本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按设计系统、楼层、施工段、单元划分。
三、GB50242-2002规范摘要主控项目4.2.1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时,各种材质的给水管道系统试验压力均为工作压力的1.5倍,但不得小于0.6MPa。
检验方法:金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于0.02MPa,然后降到工作压力进行检查,应不渗不漏;塑料管给水系统应在试验压力下稳压1h,压力降不得超过0.05MPa,然后在工作压力的1.15倍状态下稳压2h,压力降不得超过0.03MPa,同时检查各连接处不得渗漏。
4.2.2 给水系统交付使用前必须进行通水试验并做好记录。
检验方法:观察和开启阀门、水嘴等放水。
4.2.3 生产给水系统管道在交付使用前必须冲洗和消毒,并经有关部门取样检验,符合国家《生活饮用水标准》方可使用。
检验方法:检查有关部门提供的检测报告。
4.2.4 室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。
埋地管道防腐层材质和结构应符合设计要求。
检验方法:观察或局部解剖检查。
一般项目4.2.5 给水引入管与排水排出管的水平净距不得小于1m。
室内给水与排水管道平行敷设时,两管间的最小水平净距不得小于0.5m;交叉铺设时,垂直净距不得小于0.15m。
给水管应铺在排水管上面,若给水管必须铺在排水管的下面时,给水管应加套管,其长度不得小于排水管管径的3倍。
检验方法:尺量检查。
4.2.6 管道及管件焊接的焊缝表面质量应符合下列要求:1 焊缝外形尺寸应符合图纸和工艺文件的规定,焊缝高度不得低于母材表面,焊缝与母材应圆滑过渡。
室内燃气管道及配件安装工程检验批质量
验收记录表
项目名称:
(填写项目名称)
安装单位:
(填写安装单位名称)
施工单位:
(填写施工单位名称)
工程地址:
(填写工程地址)
工程内容:
(简要描述工程的主要内容)
检验批次:
(填写检验批次)
检验日期:
(填写检验日期)
检验人员:
(填写检验人员姓名)
质量验收结果:
(填写质量验收结果,例如合格、不合格等)检验记录:
验收意见:
(填写质量验收的意见和建议)
验收人员:
(填写验收人员姓名)
验收日期:
(填写验收日期)
相关附件:
(列出所有与此次质量验收相关的附件,包括照片、报告等)。
通用表格A01 施工现场质量管理检查记录A02 检验批质量验收记录A03 分项工程质量验收记录A04 分部(子分部)工程质量验收记录A05 单位(子单位)工程质量竣工验收记录A06 单位(子单位)工程质量控制资料核查记录A07 单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录A08 单位(子单位)工程观感质量检查记录A02-301 单位(子单位)工程观感质量检查记录A02-302 混凝土小型空心砌块砌体工程检验批质量验收记录A02-303 石砌体工程检验批质量验收记录A02-304 配筑砌体工程检验批质量验收记录A02-305 填充墙砌体工程检验批质量验收记录A01施工现场质量管理检查记录编号:开工日期:工程名称施工许可证(开工证)建设单位项目负责人设计单位项目负责人监理单位总监理工程师施工单位项目经理项目技术负责人序号项目内容1 现场质量管理制度2 质量责任制3 主要专业工种操作上岗证4 分包方资质一对分包单位的管理制度5 施工图审查情况6 地质勘察资料7 施工组织设计、施工方案及审批8 施工技术标准9 工程质量检验制度10 搅拌站及计量设置11 现场材料、设备存放与管理12检查结论:总监理工程师:建设单位代表:年月日注:1、本表由施工单位填写报监理单位。
总监理工程师检查并做出检查结论。
2、检查结论中需要整改的内容由施工单位以附页复报。
3、完成后,原件存监理单位复印件交施工单位。
A02检验批质量验收记录编号:工程名称大泽碧桂园山湖湾二区二期高层洋房室内消防工程分项工程名称室内消防安装工程检验批部位一号楼1层施工单位广东建安消防机电工程有限公司开平分公司专业工长项目经理阮建军监理单位江门市新会区冈州工程建设监理有限公司总监理工程师分包单位分包单位负责人施工班组长施工依据标准建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)主控项目质量验收规范的规定施工单位检验评定记录或结果监理(建设)单位验收记录结果备注123456789一般项目12345678施工单位检验评定结果班组长或专业工长:质检员或项目技术负责人:年月日年月日监理(建设)单位验收结论监理工程师:建设单位代表:年月日分项工程质量验收记录编号:工程名称结构类型检验指数施工单位项目经理::项目技术负责人分包单位项目经理::项目技术负责人序号检验批部位、区段施工单位检查评定结果监理建设单位验收结论备注1234567891011121314151617检查结论项目专业技术负责人:年月日验收结论监理工程师:建设单位项目专业技术负责人:年月日分部(子分部)工程质量验收记录编号:工程名称结构类型层数施工单位项目经理::项目技术负责人分包单位项目经理::项目技术负责人序号分项工程名称检验批数施工单位检查评定结果验收意见12345678质量控制资料安全和功能检验(检测)报告观感质量验收验收单位分包单位项目经理:日期:施工单位项目经理:日期:勘察单位项目负责人:日期:设计单位项目负责人:日期:建设单位项目负责人:日期:监理单位总监理工程师:日期:单位(子单位)工程质量竣工验收记录编号:工程名称结构类型层数/建筑面积施工单位技术负责人开工日期项目经理项目技术负责人竣工日期序号项目验收记录验收结论1 分部工程共分部经查分部符合标准要求分部2 质量控制资料核查共项,经审查,符合要求项3 安全和主要使用功能核查及抽查结果共核查项符合要求项。
自动喷水灭火系统报警阀组及其它组件安装工程检验批质量验收记录表
GD50261-2005
GD2405SZ004
0 1 Array深圳市建设局、深圳市档案局监制深圳市文档服务中心印制
自动喷水灭火系统工程质量验收表(Ⅱ)
GD2302SZ005
0 1
自动喷水灭火系统工程质量验收记录
GD2302SZ004
0 1
自动喷水灭火系统供水设施安装工程检验批质量验收记录表
GB50261-2001
GD2405SZ001
0 1
自动喷水灭火系统管网安装工程检验批质量验收记录表
GB50261-2005
GD2405SZ002
0 1
自动喷水灭火系统喷头安装工程检验批质量验收记录表
GD50261-2005
GD2405SZ003
0 1 Array深圳市建设局、深圳市档案局监制深圳市文档服务中心印制。
