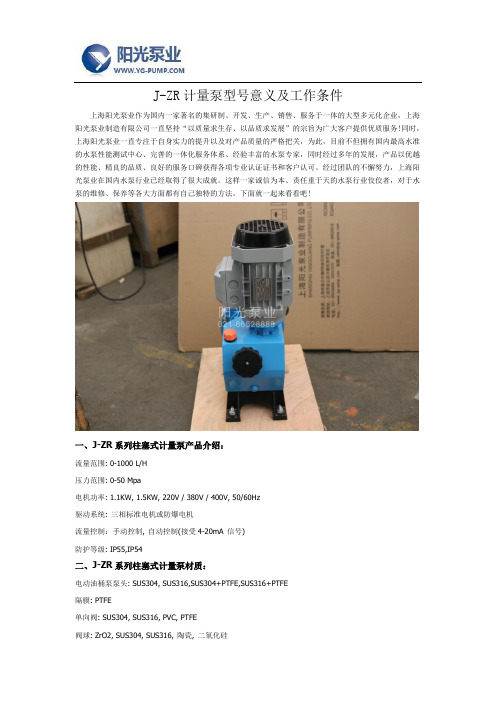

J-ZR计量泵型号意义及工作条件上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、J-ZR系列柱塞式计量泵产品介绍：流量范围: 0-1000 L/H压力范围: 0-50 Mpa电机功率: 1.1KW, 1.5KW, 220V / 380V / 400V, 50/60Hz驱动系统: 三相标准电机或防爆电机流量控制：手动控制, 自动控制(接受4-20mA 信号)防护等级: IP55,IP54二、J-ZR系列柱塞式计量泵材质：电动油桶泵泵头: SUS304, SUS316,SUS304+PTFE,SUS316+PTFE隔膜: PTFE单向阀: SUS304, SUS316, PVC, PTFE阀球: ZrO2, SUS304, SUS316, 陶瓷, 二氧化硅三、J-ZR系列柱塞式计量泵工作条件：环境温度: -30℃ --- 90℃四、J-ZR系列柱塞式计量泵特点：1.柱塞泵使用的排出压力范围比较广泛，且宜制成高压泵2.结构简单，维修方便，价格具有竞争优势3.柱塞直径很小，通常在8-75mm.4.使用绝缘，冷却或加热泵缸控制介质温度。
五、J-ZR系列柱塞式计量泵应用：广泛应用于化工、石油化工、电力、医药、采矿、造船、轻工、农业、国防等领域。
JX系列计量泵使用说明书1一概述浙江爱力浦泵业有限公司主要从事柱塞计量泵、机械隔膜计量泵、液压隔膜计量泵及其它特种泵的研究、开发、生产和销售。
本公司生产的计量泵，其技术参数、检验规则等均严格执行国家标准GB7782-1996《计量泵》的各项规定。
计量泵按液力端分为柱塞式和隔膜式两大类。
按机座有J-X、JYMX、J-X2、JYMX2、J-Z2、JYMZ2、J-Z、JYMZ、J-D、JYMD、J-T、JYMT、JWM、JXM、JZM、JDM十六个系列。
一般以单联参数供用户选用，也可根据需要实现同机座同规格的多联组合和不同机座不同规格的组合，特别适用于工艺流程中多组份介质的比例输送。
计量泵的流量调节有两种：一是采用改变泵的柱塞行程长度（最佳相对行程长度为30-100%），调节能够在停机或运行时进行。
因其计量精度在±1%以内，故又具有计量仪之功能（对于手动调节，以调量表、千分尺来指示泵的相对行程长度值；对于自控、遥控、及计算机流程控制等调节方式，另见各调节方式使用说明书）。
二是采用变频器改变输入的电源频率调节泵速，以便于实现流量调节的遥控和计算机管理。
本公司生产的计量泵适于输送温度为-30～100℃，粘度为0.3～800mm2/s的不含固体颗粒的液体。
计量泵具有绝无泄漏的优点，故适于输送易燃、易爆、易挥发、强腐蚀、放射性、剧毒、悬浮液以及昂贵液体。
特别是带有报警装置的隔膜计量泵，能在隔膜破裂后2秒内即发出报警，保证了操作人员及流程的安全（详见《隔膜破裂报警装置使用说明书》）。
本公司一贯坚持以质量求生存的服务原则。
经过多年的努力，产品已广泛应用于石油、化工、电力、原子能、医药、食品、环境保护、纺织和矿山等行业，并取得良好的市场效应。
同时欢迎提出宝贵意见，使我们的产品和服务做得更好！本说明书仅对J-X、JYMX、J-X2、JYMX2、J-XM等五种小机座系列产品进行描述。
二结构原理计量泵的整机一般由电动机、传动端、液力端三部分组成。
计量泵简要说明一. 概述：简介：J系列计量泵为往复式容积控制泵，在压差作用下，可用于输送特定体积的液体，无论泵工作或停机时，其流量均可调节，输送流量可稳定控制在设定值的±1%以内。
产品执行GB/7782-1996《计量泵》和API675《容积式计量泵》标准。
表1 泵头过流部分主要材料代号表：表2 特殊功能代号表3 技术特性表：3. 泵的结构及工作原理：J系列计量泵由动力端和液力端两部份组成。
动力端通过曲柄连杆机构促使柱塞作往复运动，通过N 形轴调节机构来改变行程流量大小；液力端通过吸入、排出阀组起到输送液体的作用。
1). 动力端结构:动力端传动机构由电动机、电机托架、传动箱(内含蜗轮付、N形轴曲柄连杆机构、行程调节机构) 、泵头托架等组成（见图1）。
N形轴曲柄连杆机构传动平稳、可靠、结构紧凑、精度高、承载能力强,而且是闭式全封闭结构,在室内、外的条件下均能正常工作。
蜗杆轴上装有螺旋油轮,其排出的润滑油流入上套筒,润滑N形轴、调节螺母、端面轴承和偏心块等。
2). N形轴工作原理：柱塞的往复运动是由电机带动蜗杆旋转，通过蜗杆、下套筒，将动力传动给N形轴，N形轴与偏心块所形成的偏心，带动曲柄连杆机构和十字头运动。
当N形轴在下限位置时行程为0%，当N形轴在上限时行程为100%(见图2)。
N形轴与偏心块的中心轴线与斜轴线呈同一夹角，其偏心值为S/4（全行程S的1/4），当N型轴与偏心块的中心轴线重合时（此时N轴处于下限位置），其偏心量为0；当N型轴被提升处于上限位置时，N 型轴与偏心块的偏心量处于最大值（S/2），其行程长度为2倍偏心值，即全行程S。
随着N形轴位置从下限向上限位置提升（调节），柱塞行程将从0~100%呈线性变化。
3). 行程调节机构及调量表的使用:泵的行程调节机构用于调节N形轴的上下移动,位于传动箱的上部。
当调节转盘顺时针旋转时,小螺旋齿轮带动大螺旋齿轮、调节螺杆转动,拖动调节螺母和N形轴上下移动，改变了偏心距，从而达到流量调节的目的。
德国SERA公司高性能隔膜计量泵使用说明书中文译本成都哈工大环保工程有限公司目录一．计量泵操作说明1．质量标志及目的2．使用及应用3．安装、维护及运行由授权人员进行4．用于维护及维修的个人防护装置5．危险的来源6．安装地点的安全防护7．运输及储存8．系统安装9．安装10．维护11．故障分析和排除12．废弃物的处理二．SERA计量泵的固定及安装1．固定注意事项2．计量泵的总体安装3．安装中的注意事项三．计量泵安全防护四．SERA计量泵试运行五．SERA计量泵电机的连接一．计量泵操作说明1．质量标志及目的SERA公司的用于计量泵及附件生产的质量管理和质量保险系统是经过DIN ISO9001认证的。
SERA公司的产品符合事故预防的安全要求和规则。
尤其在安全帮助方面遵从以下操作说明：●避免对人、机器及环境产生危险。
●增加计量泵的可靠性，延长计量泵的使用寿命。
●减少维修费用及停运时间。
▲这些操作说明应放置在设备安装地点，应随时可以使用。
2．使用及应用SERA计量泵仅能够应用到其可以使用的领域，具体可见订购配置规格及测试证明。
▲当计量泵需要应用到其它或不同领域中时，请与SERA公司技术人员咨询，以确保计量泵可适应新的使用条件。
计量泵正常使用的标准如下：●需要输送化学药剂的性质。
●化学药剂的最大压力和温度。
●与化学药剂接触的计量泵部件的材料。
●现场操作条件。
3．安装、维护及运行由授权人员进行只有满足下列要求的人员才能对计量泵进行工作：（1）在计量泵的安装、操作及维护方面经过技术培训。
（2）有相关方面的技术技能和专业知识。
4．用于维护及维修的个人防护装置根据有毒物质的操作规范，必须考虑传输介质和计量泵运行条件的安全说明。
必须考虑使用多种安全设施和装置以确保计量泵及操作人员的安全。
5．危险的来源隔膜计量泵在正常工作时不发生泄露情况，只有在隔膜发生破损或计量泵活塞损坏的情况下回出现泄露现象，泄露液体被安全收集，并在导孔中排放。
安度时计量泵说明书
安度时计量泵是一种用于液体输送的精密仪器，其主要特点是精度高、稳定性好、耐腐蚀、耐压力、结构简单、维护保养方便等。
以下是该产品的说明书：
1. 适用范围
安度时计量泵适用于各种液体输送和计量，如化学品、石油、食品、医药等行业的生产、实验室等。
2. 技术参数
流量范围：0-5000ml/min
计量范围：0-9999.9 ml
重复性误差：±0.2%
线性误差：±0.5%
电源：220V AC/ 50Hz
3. 使用方法
a. 接通电源，将液体接入进口口，按下开关启动计量泵。
b. 设置计量范围和流量范围，并确认所要求的计量结果。
c. 待计量完成后，关闭计量泵，清除残留液体，并进行相关的清洗和维护保养工作。
4. 注意事项
a. 在使用计量泵前，必须仔细阅读并遵守该产品的相关说明书和使用方法。
b. 在使用过程中，要确保计量泵的接口与管道之间无泄漏现象，以免影响计量精度。
c. 长时间不使用请关闭电源，并进行相关维护和保养工作。
d. 未经授权请勿拆卸或修改计量泵，以防危险事件发生。
5. 维护保养
a. 定期清洗计量泵的液路和管道，以保证系统的清洁和卫生。
b. 定期更换计量泵的密封件和滤芯，以确保其正常运转。
c. 在计量泵长期停用后，请将其拆卸并进行彻底的清洗和维护保养。
以上是安度时计量泵的说明书，使用者在使用过程中务必严格遵守使用方法和注意事项，进行正确的维护和保养工作，以保障计量泵的正常运转和使用寿命。
计量泵工作原理及使用说明一、产品代码DPMDAAD3150/3.5，其中DP是德帕姆公司代号，M表示液压隔膜式，DAA 表示机型代号，D代表变频电机，3150代表额定流量是3150L/H,3.5表示额定压力是3.5MPa。
二、机械部分工作原理DPM 液压隔膜系列计量泵基本组成如图1 所示：1、电机2、连轴器3、蜗杆4、蜗轮5、连杆6、调量锁紧螺钉7、冲程调节手轮8、机箱9、柱塞锁紧螺母 10、连接体 11、后泵头 12、膜片 13、进口单向阀、法兰机构 14、前泵头 15、柱塞 16、出口单向阀、法兰 17、泵内置式安全阀 18、填料 19、缸套锁紧螺母输出流量取决于驱动端的冲程速度、泵头尺寸和冲程长度，无论泵在运行或停止状态均可通过调量手轮改变冲程长度。
驱动端根据偏心机构工作原理，电机通过蜗杆蜗轮，带动主轴，与主轴相联的偏心机构将蜗轮的旋转运动转换成滑杆的往复运动，当冲程为“0”时主轴的轴线与偏心轮轴线对齐，柱塞不做往复运动。
当冲程在0~100%时，偏心机构与主轴轴线之间产生偏心距，导致柱塞产生直线运动。
三、液压部分工作原理吸入冲程：当连杆通过滑杆带动柱塞往后运动时，缸套内容积增加，产生负压，膜片向后运动，膜片与前泵头之间容积也随之增大，吸入管路的单向阀“打开”，进口管路中的介质进入泵头R 腔内，当吸入冲程结束，膜片运动瞬间停止，泵头内压力与进口管内压力平衡，进口单向阀复位。
排出冲程：当连杆通过滑杆带动柱塞往前运动时，柱塞通过液压油推动膜片向前运动，泵头内压力立刻升高，当泵头压力高于出口压力时“打开”出口单向阀，泵头内的介质进入排出管路，当排出冲程结束时，膜片运动再次瞬间停止，泵头内的压力与出口压力相等，出口单向阀复位，然后进入下一个循环。
四、使用前的检查与试运行1. 检查所有的装配螺栓是否牢固、管路安装是否正确、出液管阀门是否打开、放油螺塞是否拧紧；取下注油螺塞,加注各机型所对应机械油(注入的机油应以油视镜为) ,-5℃—60℃机箱采用30#机械油，连接体采用25#变压器油（-15℃以下应更换冬季润滑油）。
J系列计量泵使用说明书本溪水泵有限责任公司2009年12月目录一、概述二、结构说明三、性能参数与产品型号的表示方法四、安装、启动前的准备、停泵五、使用中的维护六、使用中可能发生的故障，原因及排出方法七、运输及保管八、泵的装拆顺序九、成套供应范围一、概述本系列计量泵（以下简称泵）适用于输送温度-30~100℃，（保温型泵适用输送100-500℃）粘度0.3-800mm 2/S的不含固态颗粒的腐蚀或非腐蚀液体（特殊型泵适用输送含有少量固体颗粒，粒度在0.01mm以下的悬浮液体）。
根据需要可选用单缸或多缸，柱塞式或隔膜式，多缸计量泵可同时输送一种或多种液体。
手动调节的泵在最大工况下计量精度在±1%以内（指公称排出压力、公称往复次数、最大相对行程）。
泵的流量可在0%-100%内进行无级调节，建议在流量的30%-100%内适用。
二、结构说明本系列计量泵分十一中机座即：J1、J2、J3、J4、J5、J6、JW、JX、JZ、JD、JT。
泵由传动机构、泵缸头、托架、联轴器等主要部分组成。
JW、JX机座的传动机构采用弓形凸轮式；其它机座的传动机构均采用N型轴式，十一种机座的泵缸头均有柱塞式、隔膜式，如果在调节装置上有电控或气控装置，可实现流量的自动控制。
1、弓形凸轮式传动机构（如图1）电动机通过蜗杆蜗轮带动偏心轴旋转，经过弓形架使十字头、柱塞做直线往复运动，调节手轮可改变调节螺杆与偏心轴之间的距离，两者之间的距离越小泵行程越大，反之则越小。
2、N型轴式传动机构（如图2）电动机通过蜗杆涡轮带动偏心块旋转，经过连杆使十字头，柱塞做直线往复运动。
调节手轮经N型轴可调节偏心块的偏心距，偏心距越大泵行程越大，反之则泵的行程越小。
3、泵缸头泵缸头是液体的输送部分，其结构有柱塞式、保温式和隔膜式三种。
根据输送介质的要求，泵缸头过流材质可选用不同的材料，如订货时未注明材料，按Ⅲ类材料制造。
（1）柱塞式泵缸头（如图1）泵缸头中装有不锈钢制成的双层吸入和排出阀。

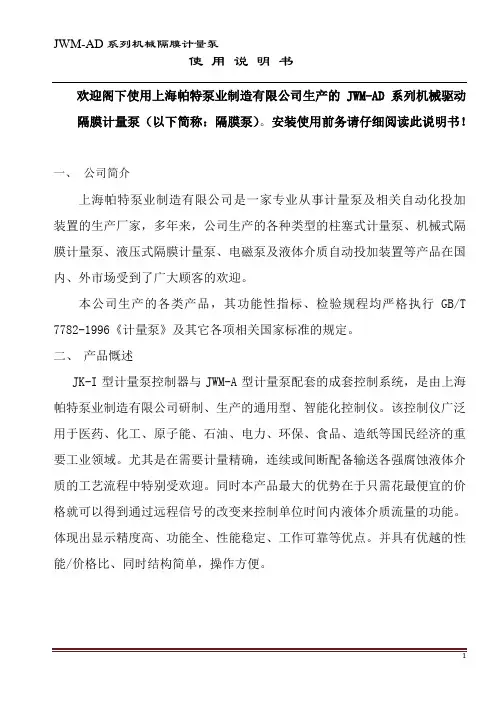

欢迎阁下使用上海帕特泵业制造有限公司生产的JWM-AD系列机械驱动隔膜计量泵（以下简称：隔膜泵）。
安装使用前务请仔细阅读此说明书！一、公司简介上海帕特泵业制造有限公司是一家专业从事计量泵及相关自动化投加装置的生产厂家，多年来，公司生产的各种类型的柱塞式计量泵、机械式隔膜计量泵、液压式隔膜计量泵、电磁泵及液体介质自动投加装置等产品在国内、外市场受到了广大顾客的欢迎。
本公司生产的各类产品，其功能性指标、检验规程均严格执行GB/T 7782-1996《计量泵》及其它各项相关国家标准的规定。
二、产品慨述JK-I型计量泵控制器与JWM-A型计量泵配套的成套控制系统，是由上海帕特泵业制造有限公司研制、生产的通用型、智能化控制仪。
该控制仪广泛用于医药、化工、原子能、石油、电力、环保、食品、造纸等国民经济的重要工业领域。
尤其是在需要计量精确，连续或间断配备输送各强腐蚀液体介质的工艺流程中特别受欢迎。
同时本产品最大的优势在于只需花最便宜的价格就可以得到通过远程信号的改变来控制单位时间内液体介质流量的功能。
体现出显示精度高、功能全、性能稳定、工作可靠等优点。
并具有优越的性能/价格比、同时结构简单，操作方便。
三、 JWM-AD系列隔膜泵基本参数四、 JWM-A系列隔膜泵基本结构1.计量泵外形尺寸图：（图1）2.计量泵结构图（图2）3.控制器接线图3注：L、N为电源输入端 P为接地U、 V、 W 接电动机五、安装1.JWM-AD系列典型安装图42.安装前的注意事项1）本泵可输送腐蚀性液体介质，所以请尽量安装在通风良好、没有灰尘、干燥、无腐蚀性气体之处。
2）泵头箭头请朝上，泵体基座水平安装。
3）如果输送介质有悬浮物则最好在隔膜泵吸入口安装过滤底阀，以免损伤隔膜泵（图4）。
如果悬浮物特别多，为计量精确则再加装一只“Y”过滤器。
备注：过滤底阀包含过滤网及单向止回阀。
4)如果吸入口有一定压力,（药液液面高度超过隔膜泵入口一定高度时）在隔膜泵出口必须安装背压阀，以免发生虹吸现象，计量不准。
and operate. Each pump is flexible and can be quickly adjusted to perform your exact instruction.Quality has always been a feature of Watson-Marlow pumps and the Sci-Q range enhances this with features like brushless DC drives and precision gearboxes. Reliability, accuracy and long life ensure best value for your 60070ml /mi n –10.4l i t r e /m i n 5000.02ml /mi n –3.5l i t r e /m i n 401µl /m in–730ml /m i n3002µl /m in–2.2l i t 2000.6µl /m i n–22m l /m i n1001µl /m i n–53m l /m i nD i s p e n s i n g0.54m l /m i n –8.5l i tr e/m i nBrushless DC motor means zero Choice of control options – manual,8MC X•••18MC •••4MC X•••14MC•••314D2•••••314X•••••314D•••••13D2•••••313X•••••313D•••••323323S 32323323S 32323323S 32323323S 32323323S 32323323S 32323323U32323323U32323323U32323323U32624Di/Lhas the same long life as Marprene but complies with USP Class VI,resistance, long life and very high burst pressures. Chem-Sure is USP Class VI performance and low gas permeability. FDA approved for use with food and isPhysical compatibilityTemperatureThe chart shows the temperature range of each tubing type when suction and delivery pressures are negligible. Operating temperatures ofBioprene, Marprene, Chem-Sure, Sta-Pure and silicone tubing are limited to 80C, but all may be autoclaved up to 135C.-4F32F70F105F140F175FMarprene/BiopreneSiliconeNeopreneChem-SurePVCSta-Pure-20C0C20C40C60C80CPressureChoose the smallest bore size of tubing which will give the required flow rate.Marprene/BiopreneSiliconeNeopreneChem-SurePVCSta-PureLow Pressure capability HighSuctionAs with pressure, choose the smallest bore of tube which will produce the required flow rate. Equally important, however, is therestitutional power of the tubing material:Marprene/BiopreneSiliconeNeopreneChem-SurePVCSta-PureLow Restitutional Power HighPermeabilityMarprene/BiopreneSiliconeNeopreneChem-SurePVCSta-PureHigh Permeability Low 26Tube life102R tube life range (hours)No pressure. 32rpm. Clockwise rotation. 4.8mm (3/16") bore silicone tubing.Platinum silicone900313 and 314 pumphead tube life range (hours)No pressure. 110rpm. 6.4mm bore tubing.Marprene/Bioprene 10000Platinum silicone 230Sta-Pure10000520R pumphead tube life range (hours): clockwise rotationNo pressure. 220rpm. Clockwise rotation. 6.4mm bore tubing, except Marprene which was 4.8mm bore.Marprene/Bioprene 10000Neoprene 40Platinum silicone 200Chem-Sure 6000Sta-Pure 10000PVC90620R tube life range (hours)Conditions: Zero pressure. 100rpm. Clockwise rotation. 12.7mm bore tubing.Marprene/Bioprene 6000Neoprene 60Platinum silicone 230Chem-Sure 5000Sta-Pure 6000PVC9005001000500010000ViscosityThe flow rates given in this catalogue are valid for fluids with viscosities in the range 1 to 100 centipoise.Increased fluid viscosity will result in decreased flow rate. Choose a tubing with as large a wall thickness as possible, which could, for instance, mean using a 600 series pump which user greater wall thickness tubing, rather than a 500 series pump. Following this guidance will allow fluids with viscosities up to 2500centipoise to be satisfactorily handled.Contact Watson-Marlow or its local distributor for advice on specific applications.27T u b e l i f e•Flow rates from 1µl to 610 ml/min•Precision multi-roller pumpheads for accurate flows •Single channel 102R pumphead for use with Silicone or Marprene tubing•Digital and analogue process signal control •Flow rates from 10 µl/min to 4.4 litre/min•Manual, analogue and digital RS232/RS485 control•ATEX rated, three phase and pneumatic drives •Seven pumpheads options including low-pulse high accuracy 505L• Dosing and dispensing pump for +/- 0.5% accuracy•Flow rates from 50ml/min to 18.3 litre/min •Manual, auto and digital control•Close coupled pumps for the three phaseoperation including pneumatic and ATEX options •One minute maintenance LoadSure elements •Flow rates from 1.6 litre/min to 2,000 litre/ hour •Single or twin channel operation•Driven roller pumphead extends tube life•LoadSure elements ensure correct tube loading every time •Fixed or variable speed drives•Flow rates 2 litre/min to 8,000 litre/hour•Full Clean-In-Place and Steam-In-Place capability •Extensive motor/gearbox control options•Flow rates to 0.3 litre/min 80 cubic metres/hour •Reinforced hoses enable pressures up to 16 bar •Fixed and mechanically or electronically variable speed drives including ATEX versions•Flow rates from 1µl/min to 53ml/min •Rapid and simple tube loading•Manual, auto and digital TTL control100200300600700800500SPX520S /R623S /R 825323E /D205S /C A101F /RS P 10 a n d 15400401U /D 1S P 25704U /R E a n d 704S /R E 624S /R E 520U /R 401U /D M 3323S /D 205U /C A101U /R •Flow rates from 0.6µl/min to 22ml/min per channel •Precise flow control for each individual channel •Manual, auto and digital TTL controlWatson-Marlow Bredel pumps bring you…NEWSingle or multi-channel benchtop pumps with manual, remote,analogue, RS232 control and accurate dispensing.NEWSuperb range of IP31 and IP66 rated pumps for science and industry as well as fixed and variablespeed close-coupled pumps.IP55 mid-flow process pumps with full clean-in-place and steam-in-place capability.Industrial cased and baseplate mounted pumps for use withcontinuous tubing or new LoadSure elements. Three phase motors, ATEX rated drives or pneumatic.High-flow hygienic pumping using USP Class VI Bioprene tubing or STA-PURE tubing.High flow high-pressure industrial pumps with unique patented direct coupled design. Duplex and CIP models available.Low flow single channel pumps.Fixed and manual/auto control variable speed.Near pulseless, multi-channel cassette pumps with up to 32 channels.NEWUltra-compact scientific pumps for low flow single or multi-channel applications.2bar2bar 2bar 2bar 2bar 4bar 2bar 7bar 16bar840•Accurate and repeatable flow rates•Contamination free pumping - ideal for shear-sensitive fluids, viscous sludges or slurries, and aggressive acids and caustics•Flow rates from 0.01µl/min to 33 litre/min •Single and multi-channel pumpheads•Synchronous, DC, induction, shaded-pole or stepper motors•Optional Eurocard pcb enables full controllabilityOEM100300A wide range of instrument quality and industrial OEM pumpheads for fitting to users own drives, or with faceplate-mounted motor options.12bar•Twelve tubing materials in bore sizes 0.13mm to 25.4mm•Autoclavable Marprene, Bioprene, STA-PURE, Chem-Sure and Pumpsil Silicone (platinum-cured) with LaserTraceability •Four hose materials including Natural Rubber, Nitrile NBR,Hypalon and EPDM from 10mm to 100mmTubing HosesM a r p r e n e B i o p r e n e Extensive range of tubing ensures chemical compatibility. USP Class VI and FDA approvals. Precision machined, re-inforced hosesprovide flow stability and excellent suction performance.•Easy to install, operate and maintain •Virtually maintenance free - no expensive seals, valves, diaphragms or rotors to leak,clog or corrode•Flow rates from 2µl/min to 3 litre/min•High visibility digital display with membrane keypad •Single channel or up to ten separate channels •Zero maintenance brushless DC motors•New 323Dz general purpose dispensing pump704U /R a n d 704S /RS P X 32701F /R701P B /R624U /R E624D i /L621F /R621V I /R E621F X /R E520D u /R520S N /R 2520U N /R 2520D u N /R 2521F /R 2403U /R 1403U /U L 2405U /R 1405U /L403U /V M 2621D V /R E521V I /R 2621P /R E 520D i /L 403U /V M 4S P X 40•Designed for continuous duty - 24 hours/7 days •Pumps act as their own check-valves400500S i l i c o n eS t a -P u r e600P V C700N e o p r e n eF l u o r e lC h e m -S u r eH o s e s•Self-priming up to 9 metres (30 feet) and dry running •Reversible flow directionS P X 50S P X 65S P X 80S P X 100S P X D U P L E X 323U /D323D u /D323D z /D314M CDrive F Fixed speed S Manual control variable speed U Manual/auto control variable speed Du Digital/analogue control variable speed Dz Dispenser Di Precision dispenser, RS232 control VI Varmeca controlled FX Fixed speed duplex drive DF ATEX EExd T4 fixed speed P PneumaticDVB ATEX Exd T4, mechanical variable speed PB Pneumatic, baseplate mounted SN/UN/DuN (N) denotes IP66 protectionPumphead R Single channel pumphead R2Single channel pumphead for 2.4mm wall tubing RE Single channel pumphead for LoadSure elements CA High precision multi-channel cassette pumphead D1Single channel, four roller pumphead D Single channel, three or four roller, 'flip-top' pumphead DM2-3Three channel pumphead for three bridge manifold tubing R1Single channel, four roller pumphead L2Two channel, four roller pumphead L Precision 'low pulse' pumpheadVM2-4Precision low flow multi-channel pumphead for two bridge manifold tubingCode descriptionseg: 101U /R = Manual/auto control variable speed with single channel pumphead403U /R701F /R E701P B /R E700 E l e m e n t K i tWolf Laboratories LimitedTel:01759301142Fax:****************************.ukUse the above details to contact us if this literature doesn't answer all yourquestions.Pricing on any accessories shown can be found by keying the part numberinto the search box on our website.The specifications listed in this brochure are subject to change by the manufacturer and therefore cannot be guaranteed to be correct. If there are aspects of the specification that must be guaranteed, please provide these to our sales team so that details can be confirmed.。
××车间计量泵技术规格书编制：审核：批准：×年×月×日一、总则1.1项目概述：本技术规格书适用于计量泵的采购工作。
1.2项目描述及要求：本技术规格书适用于法兰的功能、设计、结构、性能、材料、制造、试验与检验、标志、合格证、包装、供货、安装、售后及技术服务等方面的技术要求。
1.3本技术规格书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规格书和所列标准要求的高质量产品及其相应服务；对国家有关安全、环保等强制性标准，必须满足其要求。
1.4在签定合同后，采购方仍保留对本技术规格书的技术规范提出补充要求和修改的权力，合理的要求供货方应给予配合。
二、结构说明本计量泵为小(JX)机座：泵由传动机构、液力端、托架、联轴器等主要部分组成。
小机座的传动机构采用弓形凸轮式；液力端为隔膜式。
2.1 弓形凸轮式传动机构电动机通过蜗杆蜗轮带动偏心轴旋转，经过弓形架使十字头、柱塞作直线往复运动，调节手轮可改变调节螺杆与偏心轴之间的距离，两者之间的距离越小泵行程越大，反之则越小。
2.2隔膜式液力端隔膜式液力端装有隔膜、补油阀组等。
隔膜可使液缸后部隔膜腔的油与输送的液体分开，确保输送的液体绝对不漏。
柱塞的往复运动使隔膜腔里的油压发生变化，推动隔膜做往复运动来改变液缸内的容积，使吸入阀和排出阀交替动作，进行输送液体。
隔膜腔里的油量，需要保持不变，因此采用了自动补油阀组。
隔膜液力端内设有补偿阀和安全阀。
补偿阀能及时地补充因柱塞填料泄漏，改变行程等原因引起的隔膜腔里的油量不足，使隔膜腔的油量保持正常以便保证泵的计量精度，安全阀上部的阀球可以放出隔膜腔及油箱内的空气。
自动补油阀组中的补偿阀，是靠隔膜腔中因油量不足所产生的瞬时真空造成的阀上阀下压力差使阀进行动作来补油。
安全阀的作用：一是能够泄掉因隔膜腔测量增加过多而超过规定压力，二是能够在因泵排出压力超过定值时打开，保护液力端安全。
德国SERA公司高性能隔膜计量泵使用说明书中文译本成都哈工大环保工程有限公司目录一．计量泵操作说明1．质量标志及目的2．使用及应用3．安装、维护及运行由授权人员进行4．用于维护及维修的个人防护装置5．危险的来源6．安装地点的安全防护7．运输及储存8．系统安装9．安装10．维护11．故障分析和排除12．废弃物的处理二. SERA计量泵的固定及安装1．固定注意事项2.计量泵的总体安装3.安装中的注意事项三. 计量泵安全防护四. SERA计量泵试运行五. SERA计量泵电机的连接．计量泵操作说明1．质量标志及目的SERA公司的用于计量泵及附件生产的质量管理和质量保险系统是经过DIN IS09001认证的。
SERA公司的产品符合事故预防的安全要求和规则。
尤其在安全帮助方面遵从以下操作说明：避免对人、机器及环境产生危险。
增加计量泵的可靠性，延长计量泵的使用寿命。
减少维修费用及停运时间。
▲ 这些操作说明应放置在设备安装地点，应随时可以使用。
2．使用及应用SERA计量泵仅能够应用到其可以使用的领域，具体可见订购配置规格及测试证明。
▲当计量泵需要应用到其它或不同领域中时，请与SERA公司技术人员咨询，以确保计量泵可适应新的使用条件。
计量泵正常使用的标准如下：需要输送化学药剂的性质。
化学药剂的最大压力和温度。
与化学药剂接触的计量泵部件的材料。
现场操作条件。
3．安装、维护及运行由授权人员进行只有满足下列要求的人员才能对计量泵进行工作：（1）在计量泵的安装、操作及维护方面经过技术培训（2）有相关方面的技术技能和专业知识。
4.用于维护及维修的个人防护装置根据有毒物质的操作规范，必须考虑传输介质和计量泵运行条件的安全说明。
必须考虑使用多种安全设施和装置以确保计量泵及操作人员的安全。
5.危险的来源隔膜计量泵在正常工作时不发生泄露情况，只有在隔膜发生破损或计量泵活塞损坏的情况下回出现泄露现象，泄露液体被安全收集，并在导孔中排放。
计量泵工作原理及使用说明一、产品代码DPMDAAD3150/3.5，其中 DP 是德帕姆公司代号，M 表示液压隔膜式，DAA 表示机型代号，D 代表变频电机，3150 代表额定流量是 3150L/H,3.5 表示额定压力是 3.5MPa。
二、机械部分工作原理DPM 液压隔膜系列计量泵基本组成如图 1 所示：1、电机2、连轴器3、蜗杆4、蜗轮5、连杆6、调量锁紧螺钉7、冲程调节手轮8、机箱9、柱塞锁紧螺母 10、连接体 11、后泵头 12、膜片 13、进口单向阀、法兰机构 14、前泵头 15、柱塞 16、出口单向阀、法兰 17、泵内置式安全阀 18、填料 19、缸套锁紧螺母输出流量取决于驱动端的冲程速度、泵头尺寸和冲程长度，无论泵在运行或停止状态均可通过调量手轮改变冲程长度。
驱动端根据偏心机构工作原理，电机通过蜗杆蜗轮，带动主轴，与主轴相联的偏心机构将蜗轮的旋转运动转换成滑杆的往复运动，当冲程为“0”时主轴的轴线与偏心轮轴线对齐，柱塞不做往复运动。
当冲程在0~100%时，偏心机构与主轴轴线之间产生偏心距，导致柱塞产生直线运动。
三、液压部分工作原理吸入冲程：当连杆通过滑杆带动柱塞往后运动时，缸套内容积增加，产生负压，膜片向后运动，膜片与前泵头之间容积也随之增大，吸入管路的单向阀“打开”，进口管路中的介质进入泵头R 腔内，当吸入冲程结束，膜片运动瞬间停止，泵头内压力与进口管内压力平衡，进口单向阀复位。
排出冲程：当连杆通过滑杆带动柱塞往前运动时，柱塞通过液压油推动膜片向前运动，泵头内压力立刻升高，当泵头压力高于出口压力时“打开” 出口单向阀，泵头内的介质进入排出管路，当排出冲程结束时，膜片运动再次瞬间停止，泵头内的压力与出口压力相等，出口单向阀复位，然后进入下一个循环。
四、使用前的检查与试运行1.检查所有的装配螺栓是否牢固、管路安装是否正确、出液管阀门是否打开、放油螺塞是否拧紧；取下注油螺塞,加注各机型所对应机械油(注入的机油应以油视镜为) ,-5℃—60℃机箱采用30#机械油，连接体采用25#变压器油（-15℃以下应更换冬季润滑油）。
计量泵安装在进料罐的支座上是最好的安装方式，吸入管线始终被料液充满。
因此，在每天只用几个小时的场合下，此种安装方式最适宜。
安装时只可用手紧固，切不可使用工具。
料液的注入：将料液加入敞口容器。
每台计量泵在出厂时均带有防虹吸弹簧，该弹簧装在泵的出口处，可以防止由于大气压力而引起的料液倒流，还可以起到泵出口处的密封作用。
＊防虹吸阀如果可能发生虹吸现象，应在计量泵的出口处安装防虹吸阀，以此代替计量泵的出口阀。
在拆卸出口阀时，应注意不要丢失诸如阀内的小球、垫片等小零件。
防虹吸阀不是100系列计量泵的标准配件，如用户需要，需另外付款购买。
＊料液的注入点如果化学料液在注入点处不能迅速地稀释，可能在注入点处造成管线的腐蚀。
只要将进料管的末端接入流动的管线中即可。
＊计量泵安装中的注意事项化学料液由三通管加入系统时，不要将进料管的末端从上垂直接入系统或水平接入系统，否则可能造成管线的腐蚀或结垢。
计量泵的最高安装尺寸为1.5米；安装完毕之后，所有的箭头均应指向上方。
启动隔膜式化学计量泵：＊电源计量泵的电压为230伏，频率50赫兹。
＊计量泵的试运转所有的计量泵在出厂时均用水进行了试运转，如果输送的料液与水混合时会发生化学反应（如硫酸），则应在使用前将泵头拆开，彻底干燥隔膜及阀座，然后投入使用。
如果料液需注入到带压系统内，那么在试运转时，应先将泵的出料管暂时拆下来，接通电源后，逆时针旋松锁紧手柄，将输出调节钮按逆时针调至最大，然后锁紧该手柄。
几分钟后，料液将被送至泵头。
注意：计量泵运行时可以调节泵的流量，但不可用力旋转表盘。
如果几分钟后，料液未能送至泵头，则应将出口组件拆下来，将料液灌入泵体，复位后再启动计量泵。
操作时应配带防护手套和防护眼镜。
一旦计量泵试运转完毕，应切断电源，将各组件拆下来，并立即清洗残留的料液，然后将计量泵的输出调节钮调至工作位置。
如不将拆卸计量泵的出口组件，也可以使用回流管线试泵。
