职业技术学院教师授课教案20 /20 学年第学期课程机械制图教学内容旧知复习:常见装配结构,由零件图画装配图重点回顾:由零件图画装配图的方法和步骤 讲授新课: 第9章 装配图的识读与绘制第5节 读装配图和拆画零件图在产品的设计、安装、调试、维修及技术交流时,都需要识读装配图。
不同工作岗位的技术人员,读装配图的目的和内容有不同的侧重和要求。
有的仅需了解机器或部件的工作原理和用途,以便选用;有的为了维修而必须了解部件中各零件间的装配关系、连接方式、装拆顺序;有时对设备修复、革新改造还要拆画部件中某个零件,需要进一步分析并看懂该零件的结构形状以及有关技术要求等。
读装配图的基本要求是:(1)了解部件的工作原理和使用性能。
(2)弄清各零件在部件中的功能、零件间的装配关系和连接方式。
(3)读懂部件中主要零件的结构形状。
(4)了解装配图中标注的尺寸以及技术要求。
一、由装配图拆画零件图由装配图拆画零件图简称拆图,应在读懂装配图的基础上进行。
现以齿轮油泵为例,说明拆画零件图的方法和步骤。
1.概括了解齿轮油泵是机器中用来输送润滑油的一个部件,由泵体,左、右端盖,传动齿轮轴和齿轮轴等十五种零件装配而成。
齿轮油泵工作原理如下图。
齿轮油泵装配图用两个视图表达(图9-14)。
主视图表达了零件间的装配关系,左视图沿左端盖与泵体结合面剖开,并局部剖出油孔,表示了部件吸、压油的工作原理及其外部特征。
2.了解部件的装配关系和工作原理泵体6的内腔容纳一对齿轮。
将齿轮轴2、传动齿轮轴3装入泵体后,由左端盖1、右端盖7支承这一对齿轮轴的旋转运动。
由销4将左、右端盖与泵体定位后,再用螺钉15连接。
为防止泵体与泵盖结合面及齿轮轴伸 用多媒体课件复习 用多媒体课件或电子挂图讲解 齿轮油泵工作原理出端漏油,分别用垫片5及密封圈8、轴套9、压紧螺母10密封。
左视图反映部件吸、压油的工作原理。
当主动轮逆时针方向转动时,带动从动轮顺时针方向转动,两轮啮合区右边的油被齿轮带走,压力降低形成负压,油池中的油在大气压力作用下,进入油泵低压区内的吸油口,随着齿轮的转动,齿槽中的油不断沿箭头方向被带至左边的压油口把油压出,送至机器需要润滑的部分。

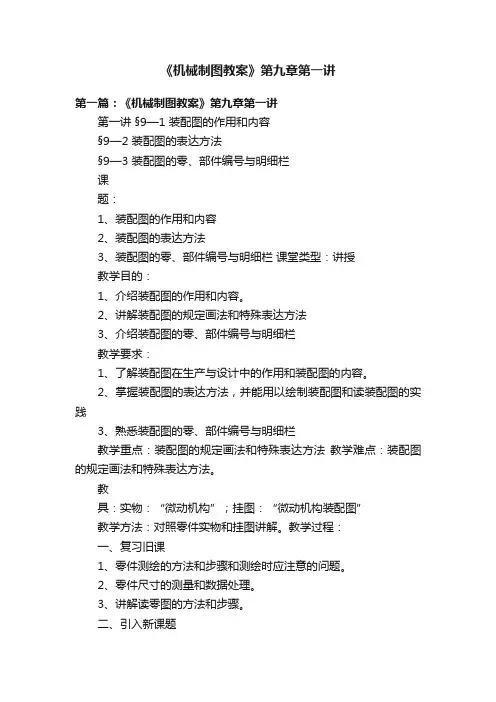

《机械制图教案》第九章第一讲第一篇:《机械制图教案》第九章第一讲第一讲§9—1 装配图的作用和内容§9—2 装配图的表达方法§9—3 装配图的零、部件编号与明细栏课题:1、装配图的作用和内容2、装配图的表达方法3、装配图的零、部件编号与明细栏课堂类型:讲授教学目的:1、介绍装配图的作用和内容。
2、讲解装配图的规定画法和特殊表达方法3、介绍装配图的零、部件编号与明细栏教学要求:1、了解装配图在生产与设计中的作用和装配图的内容。
2、掌握装配图的表达方法,并能用以绘制装配图和读装配图的实践3、熟悉装配图的零、部件编号与明细栏教学重点:装配图的规定画法和特殊表达方法教学难点:装配图的规定画法和特殊表达方法。
教具:实物:“微动机构”;挂图:“微动机构装配图”教学方法:对照零件实物和挂图讲解。
教学过程:一、复习旧课1、零件测绘的方法和步骤和测绘时应注意的问题。
2、零件尺寸的测量和数据处理。
3、讲解读零图的方法和步骤。
二、引入新课题在机械设计和机械制造的过程中,装配图是不可缺少的重要技术文件。
它是表达机器或部件的工作原理及零件、部件间的装配、联接关系的技术图样。
本次课我们开始学习装配图的有关内容。
三、教学内容(一)装配图的作用和内容1、装配图的作用在产品或部件的设计过程中,一般是先设计画出装配图,然后再根据装配图进行零件设计,画出零件图;在产品或部件的制造过程中,先根据零件图进行零件加工和检验,再按照依据装配图所制定的装配工艺规程将零件装配成机器或部件;在产品或部件的使用、维护及维修过程中,也经常要通过装配图来了解产品或部件的工作原理及构造。
2、装配图的内容如图9—1是一台微动机构的轴测图。
图9—1 微动机构的轴测图微动机构的工作过程是通过转动手轮,从而带动螺杆转动,利用螺杆和导杆间的螺纹联接关系,将旋转运动转变成导杆的直线运动。
(微动机构中各零件的名称见图9—2微动机构的装配图)。

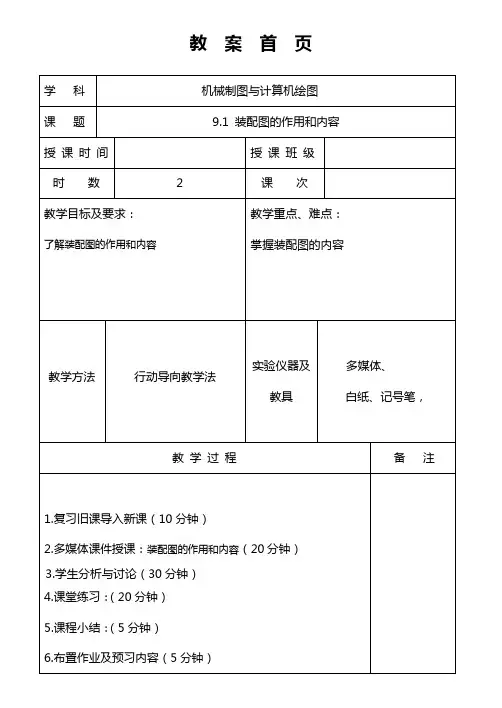

教案首页学科机械制图与计算机绘图课题9.1 装配图的作用和内容授课时间授课班级时数 2 课次教学目标及要求:了解装配图的作用和内容教学重点、难点:掌握装配图的内容教学方法行动导向教学法实验仪器及教具多媒体、白纸、记号笔,教学过程备注1.复习旧课导入新课(10分钟)2.多媒体课件授课:装配图的作用和内容(20分钟)3.学生分析与讨论(30分钟)4.课堂练习:(20分钟)5.课程小结:(5分钟)6.布置作业及预习内容(5分钟)作业课后小结教学环节教学内容所用时间教学技术实施方案学生活动一、复习复习前次课的主要内容1.读箱体类零件的方法和步骤都有哪些?2.尺寸标注需要注意什么问题啊?3.技术要求都包含什么啊?那么装配图怎么去解读呢?提出问题导入新课。
10分钟提问式提出问题1、各组抢答2、每组出一人解答二、多媒体授课演示并讨论1、装配图的作用问题1:零件图的作用是什么?什么叫零件图?那什么叫装配图?它的作用是什么呢?装配图用来表达机器(或部件)的工作原理、装配关系、和零件间连接形式,用以指导机器(或部件)的装配、检验、调试、安装、维修等。
在设计机器设备时,首先要根据设计任务书,绘制符合设计要求的装配图,然后再根据装配图拆画出零件图;在制造机器设备时,先按照零件图加工出合格的零件,再按照装配图进行组装和检验;在使用和维护机器设备时,也要通过装配图来了解机器的工作原理和构造。
因此,装配图和零件图一样,也是生产中重要的技术文件。
图9.1 滑动轴承轴测图装配图的内容问题2:零件图的内容都有什么?那么大家可以看看下图,看看装配图的内容都有哪些呢?大家一起来找一找!图9.1为滑动轴承的轴测图,图9.2为滑动轴承的装配图。
从图中可以看出一张完整的装配图包括以下四项基本内容。
1.一组视图用各种常用表达方法和特殊表达讲解20分钟、学生自学并回答问题30分钟模型演示法头脑风暴法1.利用多媒体课件进行简单讲解;2. 适时启发,调动研讨并答疑;3.总结、点评。

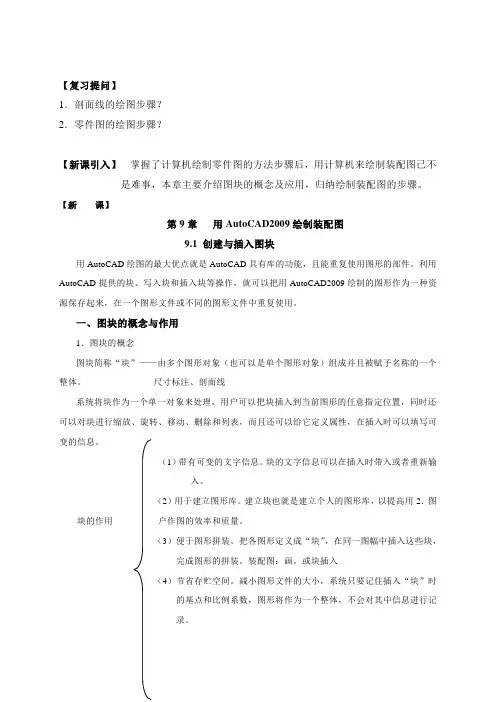

【复习提问】1.剖面线的绘图步骤?2.零件图的绘图步骤?【新课引入】掌握了计算机绘制零件图的方法步骤后,用计算机来绘制装配图已不是难事,本章主要介绍图块的概念及应用,归纳绘制装配图的步骤。
【新课】第9章用AutoCAD2009绘制装配图9.1 创建与插入图块用AutoCAD绘图的最大优点就是AutoCAD具有库的功能,且能重复使用图形的部件。
利用AutoCAD提供的块、写入块和插入块等操作,就可以把用AutoCAD2009绘制的图形作为一种资源保存起来,在一个图形文件或不同的图形文件中重复使用。
一、图块的概念与作用1.图块的概念图块简称“块”——由多个图形对象(也可以是单个图形对象)组成并且被赋予名称的一个整体。
尺寸标注、剖面线系统将块作为一个单一对象来处理,用户可以把块插入到当前图形的任意指定位置,同时还可以对块进行缩放、旋转、移动、删除和列表,而且还可以给它定义属性,在插入时可以填写可变的信息。
(1)带有可变的文字信息。
块的文字信息可以在插入时带入或者重新输入。
(2)用于建立图形库。
建立块也就是建立个人的图形库,以提高用2.图块的作用户作图的效率和质量。
(3)便于图形拼装。
把各图形定义成“块”,在同一图幅中插入这些块,完成图形的拼装。
装配图:画,或块插入(4)节省存贮空间。
减小图形文件的大小,系统只要记住插入“块”时的基点和比例系数,图形将作为一个整体,不会对其中信息进行记录。
(5)便于图形修改。
重新定义该“块”,图形中所有引用该“块”的地方均会自动更新。
二、创建与保存图块1.创建图块(Bmake或Block)(1)功能:用于指定当前图形中的某些实体构成一个块。
(2)演示:1)启动“块”命令,弹出①菜单栏:绘图→块(K)→创建;“块定义”对话框,如图10-1 ②工具栏:单击绘图工具栏创建块图标;所示,方法有三种:③命令行:键入Block 或Bmake,并回车。
2)对图10-1所示的“块定义”对话框进行设置。

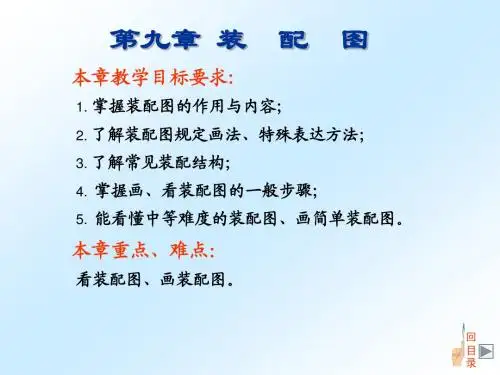

第9章装配图一、本章重点:1.装配图的主要内容。
2.绘制装配图时的视图选择。
3.读装配图和由装配图拆画零件图。
二、本章难点:1.装配图表达方案的确定;2.读装配图;3.由装配图拆画零件图。
三、本章要求:通过本章的学习,能够正确处绘制和阅读中等复杂的装配图,在绘制装配图时做到:表达合理,视图选择恰当,能够正确合理地标出必要的尺寸。
并由装配图拆画零件图。
四、本章内容:第9章装配图装配图是表达机器或部件的工作原理、结构性能和各零件之间的装配、连接关系等内容的图样。
在设计机器时,首先要根据设计意图绘制装配图,然后再拆画零件图。
§9-1 装配图的内容装配图主要用来表达机器或部件的构造、各组成部分的连接、装配关系。
一张完整的装配图应具备五项基本内容:1.一组图形采用各种表达方法来正确、完整、清晰地表达机器或部件的工作原理、传动路线、零件之间的装配关系以及零件的主要结构形状。
2.必要尺寸主要是标明机器或部件的性能、规格、总体的大小、零件间的配合关系以及安装时所必要的尺寸。
3.技术要求用文字说明机器或部件的性能、装配、检验、调试要求以及使用规则。
4.标题栏标题栏表明机器或部件的名称、重量、绘图比例和图号等。
5.明细栏和零件的序号明细栏表明机器或部件上各零件的名称、序号、数量、材料以及备注等。
为了便于编制其他技术文件、管理图样以及阅读图样,在装配图上必须对每个零件标注序号并填写明细栏。
§9-2 装配图的表达方法零件图的各种表达方法,如视图、剖视、断面及局部放大图等,对装配图基本上适用。
但由于零件图主要是表达零件的结构形状,而装配图则主要表达零件间的装配关系,因此,由于表达侧重点不同,装配图还有专门的规定画法和特殊表达方法。
一、装配图的基本表达方法1.主视图的选择一般情况下,主视图应将机器或部件按工作位置放置,并能反映总体结构特征、工作原理及主要零件装配关系等。
由于组成部件的各零件都集中在一个主体零件内,用视图不能表达内部结构及装配关系,因此,一般都采用剖视,即沿装配干线将部件剖开。
教研室主任审签:年月日教学环节及时间分配教学过程(教学内容和教学方法)5分钟一、复习旧课1.装配图有哪些规定画法?2.装配图一般要标注哪几类尺寸?10分钟拿一张图纸,引出本节课内容二、导入新课装配图与零件图的作用不同,装配图是设计和装配机器(或部件)时用的图样,一般只需标注说明装配体特征、装配安装、检验及总体尺寸等,不必把零件制造时所需的全部尺寸都标注出来,比零件图尺寸简单。
引导学生分析图纸,总结出图纸的内容20分钟三、讲授新课常见的装配工艺结构了解装配体上一些有关的装配工艺结构和常见装置,可以使图样画得更合理,以满足装配要求。
(一)装配工艺结构1、为了避免装配时表面互相发生干涉,两零件在同一方向上只应有一个接触面。
20分钟2、两零件有一对相交的表面接触时,在转角处应制出倒角、圆角、凹槽等,以保证表面接触良好。
3、零件的结构设计要考虑维修时的拆卸方便,便于拆装。
4、用螺纹连接的地方要留足装拆的活动空间。
(二)机器上的常见装置1、螺栓防松装置为防止机器在工作中由于震动而使螺纹紧固件松开,常采用双螺母、弹簧垫圈、止动垫圈、开口销等防松装置。
2、滚动轴承的固定装置使用滚动轴承时,须根据受力情况将滚动轴承的内、外圈固定在轴上或机体的孔中。
因考虑到工作温度的变化,会导致滚动轴承卡死而无法工作,所以20分钟不能将两端轴承的内、外圈全部固定,一般一端固定,另一端留有轴向间隙,允许有极小的伸缩。
3、密封装置为了防止灰尘、杂屑等进入轴承,并防止润滑油的外溢和阀门或管路中的气、液体的泄露,要采用密封装置。
(三)看装配图读装配图应特别注意从机器或部件中分离出每一个零件,并分析其主要结构形状和作用,以及同其他零件的关系。
然后再将各个零件合在一起,分析机器或部件的作用、工作原理及防松、润滑、密封等系统的原理和结构等。
必要时还应查阅有关的专业资料。
、1. 读装配图的方法和步骤不同的工作岗位看图的目的是不同的,如有的仅需要了解机器或部件的用途和工作原理;有的要了解零件的连接方法和拆卸顺序;有的要拆画零件图等。
图11-6 滑动轴承2.沿结合面剖切画法为了表达装配体中某些内部结构及装配关系,可假想沿某些零件的结合处进行剖切后绘制。
如图11-7所示,A—A剖视为沿轴承盖与轴承座的结合面剖切后的视图,此时零件的结合面不画剖面线,被剖断的其他零件应画剖面线。
图11-7 转子泵3.单独表示某个零件在装配图中为了表达某个主要零件的结构,可单独画出该零件的某个视图,还应在该视图的上方中央标注零件X,并标注投影方向。
如图11-7所示中视图B则单独表达了泵盖的左视图。
4.夸大画法在装配图中若绘制厚度或直径较小的薄片零件、细丝零件、较小的斜度或锥度,而这些零件又无法按实际比例画出时,允许将这些结构不按比例夸大画出。
如图11-7中垫片的夸大画法。
5.假想画法在装配图中当需要表达与本装配体有关,但不属于本装配体的相邻零(部)件时,或者在装配图中当需要表达运动机件的极限位置时,可用双点画线画出该运动零件极限位置的外形轮廓图,如图11-8、图11-9所示。
教师结合图片讲解装配图的特殊表达方法。
图11-8 手柄极限位置的假想画法图11-9 相邻机构的假想画法6.展开画法为了表达某些重叠的装配关系,如多级传动变速箱,需要表示出齿轮传动顺序和装配关系,可以假想将空间轴系按其传动顺序展开在一个平面上,画出剖视图,这种画法称展开画法。
7.简化画法(1)在装配图中,零件的工艺结构,如倒角、圆角和退刀槽等可省略不画。
(2)在装配图中,螺母和螺栓头部允许采用简化画法。
当绘制相同的螺纹紧固件组时,允许只画出一处,其余用细点画线表示出其中心位置即可,如图11-11所示。
(3)在装配图中,绘制滚动轴承时,一般一半采用规定画法,另一半采用简化画法,如图11-11所示。
图11-11 轴承的简化画法学习情境三装配图中的尺寸标注及技术要求一、装配图的尺寸标注1.性能(规格)尺寸性能(规格)尺寸是表示部件的性能和规格的尺寸,是设计时确定的尺寸,也是选用产品的主要依据。
2.装配尺寸装配尺寸表示机器或部件上有关零件间的装配尺寸。
它包括配合尺寸和相对位置尺寸。
(1)配合尺寸。
配合尺寸是表示两个零件之间配合性质的尺寸。
如图11-12所示的阀体和阀体接头的配合尺寸54H11d11、阀杆和螺纹压环的配合尺寸16H11d11等。
(2)相对位置尺寸。
相对位置尺寸是表示装配机器或拆画零件图时,需要保证的、影响其性能的重要零件间的相对位置尺寸,如图11-12所示中的尺寸51 mm。
3.安装尺寸安装尺寸是将部件安装到机座或地基上,或与其他机器或部件相连接时所需要的尺寸。
如图11-12所示中的尺寸56 mm×56 mm。
4.外形尺寸外形尺寸是表示机器或部件外形轮廓的长、宽、高三个方向上的最大尺寸。
如图11-12所示中的尺寸150 mm、107 mm、80 mm×80 mm、98 mm等。
5.其他重要尺寸其他重要尺寸是设计时计算确定或选定的,但又没有包含在上述四类尺寸中的重要尺寸。
这类尺寸在拆画连接图时不能改变。
图11-12 球阀装配图二、装配图的技术要求在图形中无法用代号或符号表达的对机器或部件在包装、运输、安装、调试和使用等过程中应满足的一些技术要求及注意事项,应该用文字的形式写在明细栏的上方或左边,如图11-12所示。
学习情境四装配图中的零部件序号和明细栏一、零部件序号的编排方法1.编写零部件序号的方法零部件序号的编排方法通常有以下两种。
(1)将装配图上所有零件(包括标准件)按一定顺序编写序号。
(2)将装配图上所有零件(标准件除外)按一定顺序编号,而将标准件的国标号直接注写在图样上。
2.零部件序号的标注方法序号应写在视图、尺寸的范围之外。
指引线应从连接的可见轮廓内引出,用细实线绘制,并在轮廓内的一端画一小圆点,如图11-13(a)所示,在轮廓外的一端画一小段细实线的水平线或圆,序号的字高比该装配图中所注尺寸数字高度大一号或两号;也可以不画水平线或圆,但序号的字高比该装配图中所注尺寸数字高度大两号。
同一装配图中标注序号的形式应一致。
结合装配图,掌握装配图的尺寸标注。
若在所指部分不易画圆点时(很薄的零件或涂黑的剖面区域),可在指引线末端画出指向该部分的箭头,如图11-13(b)所示。
图11-13 零部件序号的标注方法3.标注零部件序号的注意事项(1)相同零件只对其中一个进行编号,其数量填在明细栏内。
(2)指引线不能相交。
在通过剖面线的区域时,指引线不能与剖面线平行。
必要时指引线允许曲折一次,如图11-13(c)所示。
(3)对于一组紧固件或装配关系清楚的零件组,可采用公共指引线,如图11-13(d)所示。
(4)零件编号应按顺时针或逆时针方向顺序编号,全图按水平方向或垂直方向整齐排列,并应标注在视图外面。
二、明细栏明细栏是指装配图中所有零部件的详细目录,应该画在标题栏的上方。
学习情境五装配结构合理性1.接触面、配合面的结构(1)两个零件在同一个方向上,只能有一对接触面或配合面,如图11-15所示。
图11-15 接触面、配合面的结构(2)为了保证零件接触良好,应在轴肩处加工出退刀槽或凹槽,或在孔端面加工出倒角、倒圆,不应都做成倒角或相同的圆角,如图11-16所示。
图11-16 接触面转角处的结构(3)为了保证螺纹紧固件和被连接件良好接触,应在被连接件上做出沉孔、凸台等结构,如图11-17所示。
图11-17沉孔、凸台结构学生分组讨论标注零部件序号的注意事项。
结合实物讲解装配机构的合理性。
2.螺纹连接的结构当采用螺纹连接结构时,必须留出扳手的活动空间和螺栓等拆装时的操作空间,如图11-18所示。
图11-18 螺纹连接的结构3.轴向零件的固定结构为防止滚动轴承等零件产生轴向窜动,需采用轴向固定结构来固定。
当以孔肩或轴肩定位时,其高度应小于轴承内圈或外圈的厚度,以便拆卸,如图11-19所示。
图11-19 滚动轴承的轴向定位结构4.防松的结构机器在运转过程中受到振动的影响,螺纹连接件可能产生松动。
这些结构需要加装防松装置,如使用双螺母、弹簧垫片、开口销等锁紧。
5.密封防漏结构为防止机器或部件内部液体外漏以及灰尘杂质的进入,相关结构处应采取密封防漏措施。
学习情境六由零件图画装配图一、画图前需要考虑的问题1.了解和分析装配体要正确地表达一个装配体,必须首先了解和分析它的用途、工作原理、结构特点以及装拆顺序等情况。
这些情况可通过观察实物、阅读有关技术资料和类似产品图样及咨询有关人员来学习和了解。
2.拆卸装配体在拆卸前,应准备好有关的拆卸工具,以及放置零件的用具和场地,然后根据装配的特点,按照一定的拆卸次序,正确地依次拆卸。
拆卸过程中,对每一个零件应扎上标签,做好编号。
对拆下的零件要分区分组,放在适当的地方,以免混乱和丢失,这样也便于测绘后的重新装配。
3.画装配示意图装配示意图一般是用简单的图线画出装配体各零件的大致轮廓,以表示其装配位置、装配关系和工作原理等情况的简图。
国家标准《机械制图》中规定了一些零件的简单符号,画图时可以参考使用。
画装配示意图应在对装配体全面了解、分析之后画出,并在拆卸过程中进一步了解装配体内部结构和各零件之间的关系,进行修正、补充,以备将来正确地画出装配图和重新装配学生实际绘制,教师指导。
装配体之用。
4.画零件草图画零件草图时应注意以下三点。
(1)对于零件草图的绘制,除了图线是用徒手完成的外,其他方面的要求均和画正式的零件工作图一样。
(2)零件的视图选择和安排应尽可能地考虑到画装配图的方便。
(3)零件间有配合、连接和定位等关系的尺寸,在相关零件上应标注一致。
二、画装配图的方法和步骤1.拟定表达方案1)选择主视图2)确定视图数量和表达方法2.画装配图的步骤(1)根据所确定的视图数目、图形的大小和采用的比例,选定图幅并进行布局。
在布局时,应留出标注尺寸,编注零件序号,书写技术要求,画标题栏和明细栏的位置。
(2)画出图框、标题栏和明细栏。
(3)画出各视图的主要中心线及基准线等,如图11-24(a)所示。
(4)画出各视图主要部分的底稿,如图11-24(b)所示。
通常可以先从主视图开始。
根据各视图所表达的主要内容不同,可采取不同的方法着手。
如果是画剖视图,则应从内向外画,这样被遮住的零件的轮廓线就可以不画。
如果是画外形视图,一般则是从大的或主要的零件着手。
(5)画次要零件、小零件及各部分的细节,如图11-24(c)所示。
(6)画剖面线并加深。
在画剖面线时,主要的剖视图可以先画。
最好画完一个零件所有的剖面线,再开始画另外一个,以免剖面线方向及间距出现错误。
(7)注出必要的尺寸。
(8)编注零件序号,并填写明细栏、标题栏及技术要求等。
(9)仔细检查全图并签名,完成全图,如图11-21所示。
图11-24 画滑动轴承装配图的画图步骤学习情境七读装配图和拆画零件图1.概括了解装配图的内容(1)从标题栏中可以了解装配体的名称、大致用途及图的比例等。
(2)从零件编号及明细栏中,可以了解零件的名称、数量及在装配体中的位置。
学生按步骤绘制装配图,教师指导。
(3)分析视图,了解各视图、剖视、断面等相互间的投影关系及表达意图。
由图11-25可知该装配体为齿轮油泵。
它是一种供油装置,共由10个零件组成,画图的比例为1∶1。
图11-25 齿轮油泵的装配图2.分析工作原理及传动关系装配体的工作原理一般应从传动关系入手,分析视图及参考说明书进行了解。
3.分析零件间的装配关系及装配体的结构对于装配体的结构可从下列内容进行分析。
1)连接和固定方式在齿轮油泵中,左泵盖和右泵盖都是靠螺钉与泵体连接,并用销来定位。
填料是由填料压盖将其拧压在右泵盖的相应的孔槽内。
两齿轮轴向定位是靠两泵盖端面及泵体两侧面分别与齿轮两端面接触。
2)配合关系凡是配合的零件,都要弄清基准制、配合种类、公差等级等。
这可由图1125中所标注的公差与配合代号来判别。
如两齿轮轴与两泵盖轴孔的配合均为15H7/h6。
两齿轮与两齿轮腔的配合均为33H7/f7。
