光接入网)分析

光接入网（OAN）一、光接入网的基本概念所谓光接入网（OAN）就是采用光纤传输技术的接入网，泛指本地交换机或远端模块与用户之间采用光纤通信或部分采用光纤通信的系统。

通常，OAN指采用基带数字传输技术，并以传输双向交互式业务为目的的接入传输系统，将来应能以数字或模拟技术升级传输带宽广播式和交互式业务。

在北美，美国贝尔通信研究所规范了一种称为光纤环路系统（FITL）的概念，其实质和目的与ITU－T 所规定的OAN基本一致，两者都是指电话公司采用的主要适用于双向交互式通信业务的光接入网结构。

目前的接入网仍然主要是铜缆网，约占94%，携带的业务主要是电话业务。

铜缆网的故障率很高，维护运行成本也很高，仅美国贝尔电话运营公司每年用于其用户铜缆网维护运行和满足新用户增长要求的花费，就达30亿美元。

在光通信时代，花费巨额费用去维护运行一个将要淘汰的铜缆网，实在是迫不得已之举。

OAN和FITL概念的提出，正是为了达到将上述大规模接入网投资，和花费逐渐转向光纤的目的。

总的看，在电信网中引入OAN或FITL的最基本的目标有两条：首先是为了减少铜缆网的维护运行费用和故障率。

其次是为了支持开发新业务，特别是多媒体和带宽新业务，从而加强竞争力，增加新业务收入，补偿建设光接入网所需的新投资。

除了上述两个基本目标外，采用光接入网，可以满足用户希望较快提供业务，改进业务质量和可用性的要求，也可以节约城市拥挤不堪的地下管道空间，延长传输覆盖距离，适应扩大的本地交换区等其他目的，其结果当然也把接入网的数字化，进一步推向了用户。

简言之，采用光接入网已经成为解决电信发展瓶颈的主要途径，其应用场合不仅最适合那些新建的用户区，而且也是需要更新的现有铜缆网的主要代替手段。

二、系统接入方式从光接入网系统接入方式看，可以划分为三类接入方式：1、综合的FITL系统这类系统的主要特点是通过一个开放的高速数字接口与数字交换机相连。

由于接口是开放的，因而FITL系统不必依赖于交换机制造厂商，可以工作在多厂家环境，有利于将竞争机制引入接入网，从而降低了接入网成本。

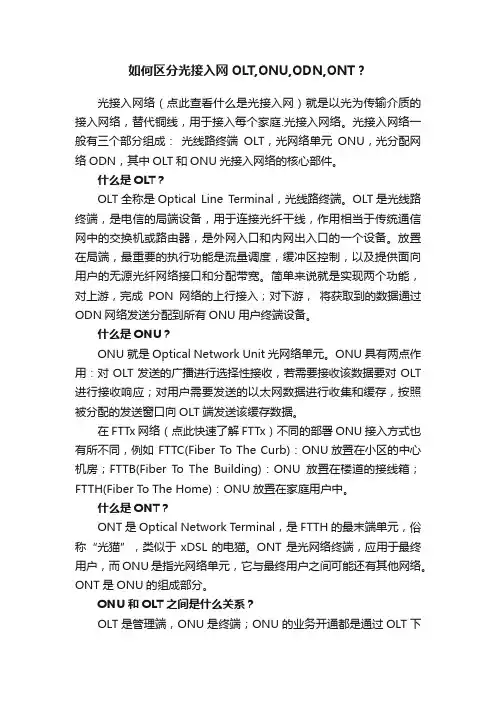

如何区分光接入网OLT,ONU,ODN,ONT？光接入网络（点此查看什么是光接入网）就是以光为传输介质的接入网络，替代铜线，用于接入每个家庭.光接入网络。

光接入网络一般有三个部分组成：光线路终端OLT，光网络单元ONU，光分配网络ODN，其中OLT和ONU光接入网络的核心部件。

什么是OLT？OLT全称是Optical Line Terminal，光线路终端。

OLT是光线路终端，是电信的局端设备，用于连接光纤干线，作用相当于传统通信网中的交换机或路由器，是外网入口和内网出入口的一个设备。

放置在局端，最重要的执行功能是流量调度，缓冲区控制，以及提供面向用户的无源光纤网络接口和分配带宽。

简单来说就是实现两个功能，对上游，完成PON网络的上行接入；对下游，将获取到的数据通过ODN网络发送分配到所有ONU用户终端设备。

什么是ONU？ONU就是Optical Network Unit 光网络单元。

ONU具有两点作用：对OLT发送的广播进行选择性接收，若需要接收该数据要对OLT 进行接收响应；对用户需要发送的以太网数据进行收集和缓存，按照被分配的发送窗口向OLT端发送该缓存数据。

在FTTx网络（点此快速了解FTTx）不同的部署ONU接入方式也有所不同，例如 FTTC(Fiber To The Curb)：ONU放置在小区的中心机房；FTTB(Fiber T o The Building)：ONU放置在楼道的接线箱；FTTH(Fiber To The Home)：ONU放置在家庭用户中。

什么是ONT？ONT是Optical Network Terminal，是FTTH的最末端单元，俗称“光猫”，类似于xDSL的电猫。

ONT是光网络终端，应用于最终用户，而ONU是指光网络单元，它与最终用户之间可能还有其他网络。

ONT是ONU的组成部分。

ONU和OLT之间是什么关系？OLT是管理端，ONU是终端；ONU的业务开通都是通过OLT下发的，两者是主从关系。

光接入网技术分析作者：陈杰来源：《城市建设理论研究》2013年第18期摘要：无论选择光纤到路、光纤到楼，直至最后的目标-光纤到用户，有很多的方案，但最终的目标只有一个：就是发展成为宽带的综合业务数字网。

本文就杭州接入网的现状和发展进行阐述。

关键词：杭州地区光接入网技术中图分类号：TJ768.4 文献标识码：A 文章编号：一、杭州地区电信接入网的现状当下，杭州地区的通讯设备和线路方面是比较具有规模的，随着无源光网络技术的大量运用，光纤的分布基本上是广泛和密集的，这个为改造原来铜缆接入、构筑光纤接入打好了基础。

在智能小区、生活小区建设信息化小区已成为各电信运营商竞争的一大焦点，对于各电信运营商而言，这既是增值业务的发展点，也是一个介入电信业务新领域的切入点，加之杭州政府近来年大力推行“数字杭州、信息天堂”，在政策面上也给予了扶持；有需求也就有市场，所以建设广泛而可靠的光接入综合系统已经具备经济利益上的条件，这里所谓的接入系统不仅仅局限于原来的语音窄带业务，还包括了高速数据、音像互动等等的宽带业务。

从上面的分析，我们总体认为：杭州的通信软、硬平台已经具备，用户的需求和经济条件也已经许可，所以我们的目标是一个稳定、高速和全面的建网计划。

杭州地区光接入网建网分析一个好的网络是由很多良好的环节来组成的，所以在考虑一个总的拓扑前，我们首先应该来考虑一下在杭州地区应该考虑哪些环节；2.1物理传输通路杭州现在的传输系统基本上已经实现了SDH方式，从中心局到远端也基本实现了光网络。

由于一些成本上的原因，并没有实现真正的全程无源光网络。

我们都知道，全透明光网络，中间没有任何铜缆，也没有有源电子设备，对传输制式、带宽、波长和传输技术没有任何限制，适于引入新业务，是一种最理想的业务透明网络，所以我们理想中的传输当然是光纤到家（FTTH）和光纤到办公室（FTTO），在这种模式下，远端和用户将是同一个概念，业务是由用户的终端设备直接接收的，所以这种方式只有在光纤直接通达住户的时候，才具有意义，显然的这种方式成本过高，普通用户根本无力承担，至少在现有阶段我们不会把它作为大范围的考虑方式。

有线通信的光纤接入网技术及应用分析1. 引言1.1 光纤接入网的定义光纤接入网是指利用光纤作为传输介质，通过光纤传输技术实现用户接入到互联网或其他网络的通信系统。

光纤接入网将光纤引入用户家庭或企业建筑内部，为用户提供高速、稳定的网络连接服务。

相比传统的铜线或同轴电缆，光纤接入网具有更大的带宽、更低的传输损耗和更长的传输距离。

光纤接入网可以实现高清晰的视频通话、大容量的数据传输和快速的网络连接速度，是现代有线通信中不可或缺的重要技术。

随着互联网的普及和用户对带宽需求的不断增加，光纤接入网已经成为未来有线通信的主流技术之一。

通过光纤接入网，用户可以享受到更加便捷、高效的网络体验，推动了数字经济和信息社会的发展。

1.2 光纤接入网的发展历程在20世纪70年代，光纤技术开始进入通信领域，而光纤接入网的发展也逐渐受到关注。

最初，光纤接入网主要用于长途通信，其高带宽和低损耗的特性使其成为理想的传输媒介。

由于成本昂贵和技术不够成熟，光纤接入网并未得到广泛应用。

随着技术的不断进步，在20世纪90年代，随着光纤通信技术的逐渐成熟和成本的下降，光纤接入网开始在通信领域中得到更广泛的应用。

电信运营商开始大规模建设光纤接入网，以取代传统的铜线网络，提供更高质量和更稳定的通信服务。

光纤接入网不仅在电话通信领域得到应用，还广泛用于宽带互联网接入和电视信号传输等方面。

21世纪初，随着互联网的快速发展和数字化需求的增加，光纤接入网逐渐成为主流通信方式。

各国政府和企业纷纷加大光纤网络建设的投入，推动光纤接入网技术不断创新和完善。

光纤接入网的发展历程充分展示了其在通信领域中的重要性和广阔的应用前景。

1.3 本文研究的目的本文的研究目的是对光纤接入网技术及其应用进行深入分析，探讨其在有线通信领域中的重要性和发展趋势。

通过对光纤接入网的技术原理、组成部分、应用场景及优势进行综合研究，为读者提供全面了解和认识光纤接入网的相关知识。

也旨在总结光纤接入网技术在宽带传输中的作用和发展趋势，为未来有线通信技术的发展提供参考和指导。

接入网路是指从主干网路至使用者终端机的全部装置。

GPON将GEMport 这个概念引进进来，它很好地从数据上将不同业务分离开来，这样不但方便了各业务数据流的通过，还可以很好地找到问题的根源。

GPON的长度通常为数百米到几公里，因此被形象地称为"最后一公里"。

因为主干网路通常都是以光导纤维为架构，所以接入网就成了网路的「瓶颈」。

接入网络的接入模式可分为若干种，如铜线（一般的电话线路）接入、光纤接入、光纤同轴（cable cable）光缆（cable cable）混合式接入以及无线电接入。

按接入点的位置，可将其划分为：FTTH, FTTB, FTTC,FTT0。

在现有的接入网中，V5接入、无源光网络接入（PON）、xDSL接入以及Fiber/Synthetic Mixed Network Access (High Fiber/Synchronized Network Access, HFC）是目前最重要的接入模式。

以下是接入网络的类别。

图1-1 接入网分类发展历程在当前通信产业中，由于产业内的垄断性和网络服务的不断放开，以及移动宽带数据服务的迅速发展，GPON被广泛地应用到了接入网络中，它的服务覆盖面也在不断扩大。

前期GPON网络构建中，OLT局点与城市区域网之间以光纤通信为主的接入模式已经难以适应业务的迅速发展，而对于一些边远地区的基站来说，如果使用光纤通信来进行OLT局点与城市区域网之间的通信，将会出现大量的跳接点、上联链路无保护和故障点多等问题，不利于服务的监测和保护；同时，基于SDH技术的SDH技术也不能适应GPON大规模通信对带宽的需要。

在GPON中，OLT是一个服务聚合终端，它的安全与可维护性是整个GPON 系统的关键。

要努力打造出优质的网络，争取在竞争中获得更好的表现，在顾客中树立起一个好的品牌形象，需要通过使用规模部署的光电缆网和新型的传输系统来完成OLT上联保护和带外监视，从而达到对服务进行保护和监视的目的。

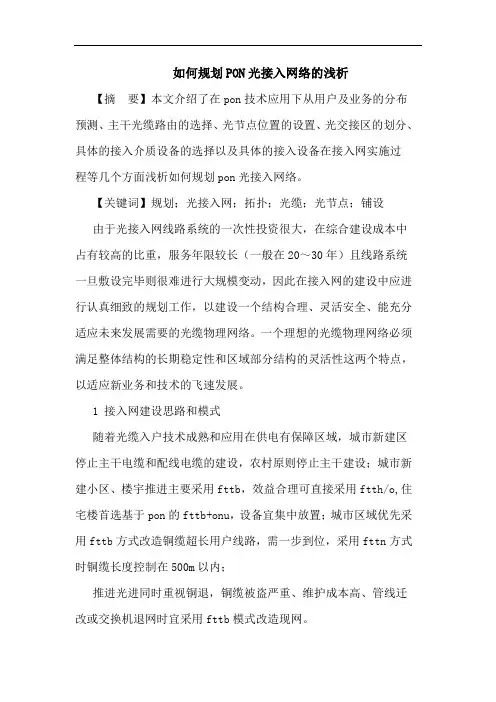

如何规划PON光接入网络的浅析【摘要】本文介绍了在pon技术应用下从用户及业务的分布预测、主干光缆路由的选择、光节点位置的设置、光交接区的划分、具体的接入介质设备的选择以及具体的接入设备在接入网实施过程等几个方面浅析如何规划pon光接入网络。

【关键词】规划；光接入网；拓扑；光缆；光节点；铺设由于光接入网线路系统的一次性投资很大，在综合建设成本中占有较高的比重，服务年限较长（一般在20～30年）且线路系统一旦敷设完毕则很难进行大规模变动，因此在接入网的建设中应进行认真细致的规划工作，以建设一个结构合理、灵活安全、能充分适应未来发展需要的光缆物理网络。

一个理想的光缆物理网络必须满足整体结构的长期稳定性和区域部分结构的灵活性这两个特点，以适应新业务和技术的飞速发展。

1 接入网建设思路和模式随着光缆入户技术成熟和应用在供电有保障区域，城市新建区停止主干电缆和配线电缆的建设，农村原则停止主干建设；城市新建小区、楼宇推进主要采用fttb，效益合理可直接采用ftth/o,住宅楼首选基于pon的fttb+onu，设备宜集中放置；城市区域优先采用fttb方式改造铜缆超长用户线路，需一步到位，采用fttn方式时铜缆长度控制在500m以内；推进光进同时重视铜退，铜缆被盗严重、维护成本高、管线迁改或交换机退网时宜采用fttb模式改造现网。

2 缆线路配线法的选择基本原则是：首先建设主干光缆网，确定主干网络的网络结构，然后根据具体区域的实际情况发展配线网。

只要有业务需求，有可发展的用户，就可建设配线网络，使其就近接入主干网。

在选择用户光缆配线法时应考虑主干光缆的长期稳定性、配线光缆的灵活性，以及整体网络的可靠性和经济性。

环型无递减交接配线法无论在通融性还是可靠性方面都是较好的，在经济条件允许时应优先选择。

这种网络结构主要针对大中城市业务量发展较快、种类繁多、用户密集，可组成含多个局（所）的环型结构。

在用户分散和需求稳定的区域，可考虑采用星树型递减直接配线法。

基于PON技术的光接入网应用分析摘要：本文阐述无源光网络（pon）技术以及比较pon技术的优势分析，并提出pon技术在具体光接入网不同应用模式。

关键词：pon ftth 光接入网随着通信技术发展，现在ftth作为支撑iptv和三网合一的有效手段受到广泛的关注。

从传统光接入网络走向ftth的进程中，pon 技术是ftth过程中最佳技术之一，它们具备长距离、高带宽、维护成本低、节省光缆资源、带宽分配灵活、宽带业务多样化等优点。

一、pon无源光纤网络简述pon是无源光纤网络（passive optical network）的英文缩写，无源光网络（pon）技术是一种点到多点的光纤接入技术，他由局侧的olt（光线路终端）、用户侧的onu（光网络单元）连同odn（光分配网络）组成。

pon的网络结构非常简单，它消除了户外的有源设备，所有的信号处理功能均在交换机和用户宅内设备完成。

在下行方，局端设备/olt发出的信号是广播式发给所有的远端用户/onu（单点发送，多点接收），各用户需要从中取出发给自己的数据。

pon使用波分复用（wdm）技术，同时处理双向信号传输，上、下行信号分别用不同的波长，但在同一根光纤中传送。

olt到onu/ont 的方向为下行方向，反之为上行方向。

下行方向采用1490nm，上行方向采用1310nm。

在上行方向，由于各用户/onu共享一根干路光纤（多点发送，单点接收），就必须采用某种多址接入协议，来避免发生信号冲突，实现多用户对共享传输通道的访问。

二、pon技术相对于传统网络的优势1、高接入带宽。

gpon 下行速率高达2.5gbit/s，上行1.25gbit/s 的速率，epon目前可以提供上下行对称的1.25gb/s的带宽，并且随着以太技术的发展可以升级到10gb/s。

可以为用户提供30～100mbit/s的带宽，接入距离可达10～20km可以满足现在和未来各种宽带业务的需要。

2、服务范围大。

光接入网设备及其典型故障排除摘要:本文总结了光接入网设备在使用过程中常见的故障及其排除方法,对通信工程类技术人员有一定的参考价值。

关键词:光接入网光端机PCM随着通信技术的快速发展,光接入网得到了快速普及和应用。

但是目前对于典型光接入网设备故障排除的总结性文献较少,根据此现状,本文总结了一些光接入网设备典型故障及排除方法。

希望能够对通信工程类人员起到一些借鉴作用。

1 光接入网及其主要设备接入网(Access Network,AN)是指从端局到用户之间的所有机线设备。

在整个电信网中有重要的基础性使用。

随着光纤技术的发展,光纤接入方式将会逐渐取代传统的铜线接入方式,成为有线接入的主流技术之一[1]。

目前光接入网的主要设备有光端机、光纤收发器、“光猫”(Optical modem)、光电一体化PCM等等。

2 光接入网设备的典型故障排除在这几年对光接入网设备维护过程中,笔者总结出一些光接入网设备常见故障。

根据它们的性质,可以归纳为如下两类,即为共性问题和特性问题。

2.1 共性问题顾明思义,共性问题是指无论对于哪类光接入网设备,这些问题都是普遍存在的。

一般包括电源线路、光缆线路、尾纤以及接口板等问题。

2.1.1 电源线路这类问题跟用户电源线路接入是否规范,设备工作环境是否达标有很大的关系。

然而,这类故障的诊断十分简单,只需使用万用表的电压档对电源输入进行检测即可判断出故障,若是因为线路老化引起的,可对电源线路进行整治;若是因为供电设备损坏,则需更换相应的供电设备。

2.1.2 光缆线路当光缆线路发生问题时,将会对光接入网产生很大的影响。

特别是当光缆断裂时,将会使光接入网中断,无论是业务上还是经济上,都会造成很大的损失。

可以借助设备指示灯、网管等进行初步判断。

同时,使用OTDR(光时域反射仪)对光缆线路进行测试,从而找出断点或光缆的衰耗程度,定位出故障。

在使用OTDR时,如不能确定线路有断点,要将被测线路与终端设备分离,以防测量时损害对端光设备的光接口板。

光通信网络接入系统行业分析 (一)光通信网络接入系统行业分析随着互联网和智能设备的普及，网络接入系统的需求也随之增加。

光通信网络作为一种高速、高质、大容量的通信系统，已经成为了网络接入的主流方式。

本文将从行业规模、发展趋势、竞争格局、未来前景等方面，对光通信网络接入系统行业进行分析。

一、行业规模光通信网络接入系统是一个庞大而复杂的市场，涉及系统设备、终端设备、软件、服务等众多环节。

目前全球光通信市场规模已达到260亿美元，预计到2025年将突破500亿美元。

其中，光纤配件、光缆材料、光收发模块和光器件等产品成为了热门的市场细分领域。

二、发展趋势光通信网络接入系统市场在快速发展当中，为了满足人们日益增长的带宽需求，未来市场需求持续增长的趋势不可逆转。

同时，在行业创新发展的背景下，一些新技术得到了蓬勃发展和快速应用，例如：“光解调器芯片”，其可以提高传输线路的信噪比，推进了光通信的“瓶颈”——“瓶颈”替代难题。

在技术创新的同时，行业标准化也在不断完善，便于各家企业更加规范地进行合作和竞争。

三、竞争格局光通信网络接入系统行业竞争十分激烈，存在诸多国内外知名企业，如华为、中兴、爱立信、富士通、诺基亚等。

它们生产的产品和技术发达，质量好，性能稳定，具备先进的设计和生产能力。

其中，华为是光通信网络接入系统的龙头企业，其市场份额逐年攀升，发展势头强劲。

四、未来前景随着互联网信息时代的到来和数字化进程的推进，光通信网络接入系统市场将有更广泛的应用前景和发展空间。

智能家居、物联网、视频直播等领域将成为推动光通信市场迅猛发展的重要动力，将进一步提高市场竞争的激烈程度。

综上所述，光通信网络接入系统作为一种高速、高质、大容量的通信系统，未来发展前景广阔，其在信息化建设中将发挥越来越大的作用。

同时，在行业竞争中，企业要注重技术创新和市场拓展，以满足日益增长的市场需求和日益严格的市场标准化要求，才能在市场中占据一席之地。

《基于GPON技术的小区光接入网FTTH的实现》篇一一、引言随着信息技术的快速发展，网络通信技术已经成为人们生活中不可或缺的一部分。

光纤到户（FTTH）作为目前最先进的接入网技术，其高速、大容量的传输能力满足了人们对网络通信的日益增长的需求。

在小区光接入网的建设中，GPON（Gigabit Passive Optical Network，千兆无源光网络）技术以其高带宽、高效率、高可靠性等优势被广泛应用。

本文将探讨基于GPON技术的小区光接入网FTTH的实现。

二、GPON技术概述GPON是一种基于无源光网络的宽带接入技术，具有高带宽、高效率、高可靠性等特点。

它采用点到多点的网络结构，支持多种业务类型，如数据、语音和视频等。

此外，GPON技术还具有强大的网络管理能力，可以实现对用户网络的实时监控和管理。

三、小区光接入网FTTH的实现1. 网络架构设计小区光接入网FTTH的网络架构主要包括光缆线路、光缆分配网和用户端设备等部分。

其中，GPON技术主要用于光缆分配网部分，通过无源光分路器将光信号分配到各个用户端设备。

此外，还需要考虑网络的安全性和可维护性，确保网络的稳定运行。

2. 设备选型与配置在小区光接入网FTTH的实现过程中，需要选择合适的GPON设备和ODN（Optical Distribution Network，光配线网）设备。

其中，GPON设备包括OLT（Optical Line Terminal，光线路终端）和ONT/ONU（Optical Network Terminal/Optical Network Unit，光网络终端/光网络单元）。

ODN设备则包括光缆、光缆分路器等。

在配置过程中，需要根据小区的实际情况进行合理配置，确保网络的覆盖范围和传输速率满足用户需求。

3. 网络建设与施工在小区光接入网FTTH的建设与施工过程中，需要严格按照设计要求进行施工，确保施工质量符合相关标准。

同时，还需要注意安全问题，如设备安装位置的防水、防雷等措施的落实。
