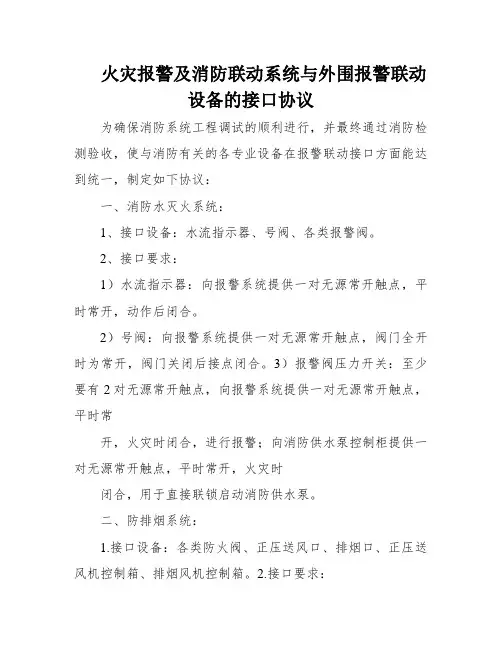

火灾报警及消防联动系统与外围报警联动设备的接口协议为确保消防系统工程调试的顺利进行,并最终通过消防检测验收,使与消防有关的各专业设备在报警联动接口方面能达到统一,制定如下协议:一、消防水灭火系统:1、接口设备:水流指示器、号阀、各类报警阀。
2、接口要求:1)水流指示器:向报警系统提供一对无源常开触点,平时常开,动作后闭合。
2)号阀:向报警系统提供一对无源常开触点,阀门全开时为常开,阀门关闭后接点闭合。
3)报警阀压力开关:至少要有2对无源常开触点,向报警系统提供一对无源常开触点,平时常开,火灾时闭合,进行报警;向消防供水泵控制柜提供一对无源常开触点,平时常开,火灾时闭合,用于直接联锁启动消防供水泵。
二、防排烟系统:1.接口设备:各类防火阀、正压送风口、排烟口、正压送风机控制箱、排烟风机控制箱。
2.接口要求:1)各种防火阀、正压送风口、排烟口:运行后给报警系统提供一对无源常开接点。
通常打开,动作后关闭;由火灾报警系统提供。
常闭号,直接联锁停风机。
2)正压送风机控制箱、排烟风机控制箱:风机控制箱应具备两种消防控制方式,即多线联动控制和总线模块控制。
多线联动控制要求:a.启停控制:风机启动时,中央消防控制室输出一路到风机控制箱。
启动控制箱中的中间继电器24v,这个24v用来控制风扇。
(24v,电阻500以上),通过中间继电器的无源触点。
(24v,电阻500以上),(回24v启动,应灵敏;通风进气口还应能向风机控制箱提供一组的排烟防火阀在向消防报警系统提供动作号的同时,控制风机的启动,触点闭合,风机启动;停风机时,消防中控室向风机控制箱另外输出一路24V,此24V去控制风机控制箱内的停止中间继电器中间继电器的无源触点用于控制风扇的停止。
触点断开,风扇停止运转。
b.应答号:风机启动和停止后,将向中央消防控制室提供一对无源触点作为应答号。
答号要保证真实性)总线联动控制要求:C、总线联动控制要求:启动控制:消防报警系统通过总线模块向风机控制箱输出一路24v,这个24v用来控制风扇控制箱中的启动中间继电器(24v,电阻值500以上),是通过的。

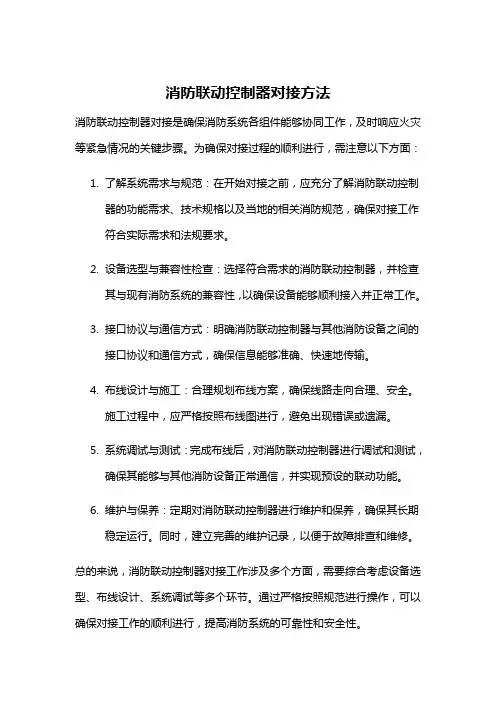

消防联动控制器对接方法
消防联动控制器对接是确保消防系统各组件能够协同工作,及时响应火灾等紧急情况的关键步骤。
为确保对接过程的顺利进行,需注意以下方面:
1.了解系统需求与规范:在开始对接之前,应充分了解消防联动控制
器的功能需求、技术规格以及当地的相关消防规范,确保对接工作
符合实际需求和法规要求。
2.设备选型与兼容性检查:选择符合需求的消防联动控制器,并检查
其与现有消防系统的兼容性,以确保设备能够顺利接入并正常工作。
3.接口协议与通信方式:明确消防联动控制器与其他消防设备之间的
接口协议和通信方式,确保信息能够准确、快速地传输。
4.布线设计与施工:合理规划布线方案,确保线路走向合理、安全。
施工过程中,应严格按照布线图进行,避免出现错误或遗漏。
5.系统调试与测试:完成布线后,对消防联动控制器进行调试和测试,
确保其能够与其他消防设备正常通信,并实现预设的联动功能。
6.维护与保养:定期对消防联动控制器进行维护和保养,确保其长期
稳定运行。
同时,建立完善的维护记录,以便于故障排查和维修。
总的来说,消防联动控制器对接工作涉及多个方面,需要综合考虑设备选型、布线设计、系统调试等多个环节。
通过严格按照规范进行操作,可以确保对接工作的顺利进行,提高消防系统的可靠性和安全性。

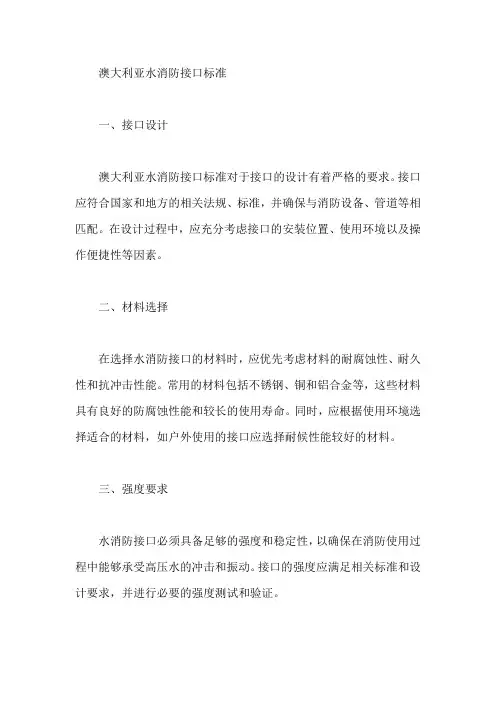

澳大利亚水消防接口标准一、接口设计澳大利亚水消防接口标准对于接口的设计有着严格的要求。
接口应符合国家和地方的相关法规、标准,并确保与消防设备、管道等相匹配。
在设计过程中,应充分考虑接口的安装位置、使用环境以及操作便捷性等因素。
二、材料选择在选择水消防接口的材料时,应优先考虑材料的耐腐蚀性、耐久性和抗冲击性能。
常用的材料包括不锈钢、铜和铝合金等,这些材料具有良好的防腐蚀性能和较长的使用寿命。
同时,应根据使用环境选择适合的材料,如户外使用的接口应选择耐候性能较好的材料。
三、强度要求水消防接口必须具备足够的强度和稳定性,以确保在消防使用过程中能够承受高压水的冲击和振动。
接口的强度应满足相关标准和设计要求,并进行必要的强度测试和验证。
四、耐火性能水消防接口应具备一定的耐火性能,以确保在火灾情况下能够保持正常工作。
根据不同场所和设备的要求,接口的耐火等级应符合相关标准和规范。
五、连接方式水消防接口的连接方式应安全可靠,便于安装和拆卸。
常见的连接方式包括螺纹连接、卡扣连接和法兰连接等。
在选择连接方式时,应充分考虑接口的尺寸、工作压力以及操作便捷性等因素。
六、标志与标识为了便于使用和管理,水消防接口应有明确的标志和标识。
标志和标识应清晰、易读,包括产品名称、型号、规格、生产厂家等信息。
此外,在接口的显眼位置应标注工作压力和使用范围等安全提示信息。
七、检测与验收对于水消防接口的质量和性能,应进行必要的检测与验收。
检测项目应包括外观质量、尺寸精度、连接牢固性、密封性能等。
验收时应确保接口符合设计要求和相关标准,并具备完整的质量证明文件和检测报告。
八、维护与保养为了确保水消防接口的正常使用和延长使用寿命,应定期进行维护与保养。
保养内容包括检查接口的外观质量、紧固件是否松动、密封件是否老化等。
发现异常应及时处理,并定期进行清洁和润滑。
同时,应对接口进行定期的性能检测,以确保其正常工作。
消防联动控制设备通用技术条件1. 引言消防联动控制设备是指在火警发生时,能够自动控制相关设备的运行,实现火警响应、报警传输、灭火联动等功能的设备。
本文档旨在规定消防联动控制设备的通用技术条件,以确保其安全可靠地运行。
2. 适用范围本文档适用于各类建筑物、设施等场所的消防联动控制设备。
无论是新建还是改造工程,均应按照本文档的要求进行设计、安装和调试。
3. 技术要求3.1 系统功能要求•支持火警信号的输入和处理,能够准确判断火警的发生,并进行相应的处理措施;•支持多种火警探测器接口,如光电感烟探测器、点型烟感探测器等;•支持消防报警控制室的远程监控和操作;•支持与其他消防系统的联动,如自动喷水灭火系统、气体灭火系统等;•支持火警报警信号的传输和展示。
3.2 性能要求•系统应具有可靠性高、误报率低的特点,确保在火警发生时能够快速、准确地响应和处理;•系统的响应时间应符合国家相关标准的要求,一般应不超过10秒;•系统的故障自动检测和排除功能应具备,能够自动识别故障并发出相应的警报信号;•系统的防雷、防护等功能应符合国家相关标准的要求。
3.3 设备要求3.3.1 主机设备•主机设备应具备良好的扩展性和适应性,能够满足不同项目的需求;•主机设备应支持多种接口和协议,以方便与其他设备的联动;•主机设备应具备自动切换和备份功能,以确保系统的稳定运行。
3.3.2 探测器设备•探测器设备应采用优质的材料和制造工艺,具备灵敏度高、可靠性好、寿命长的特点;•探测器设备应符合国家相关标准的要求,具备短路、断路等故障自动检测和排除功能;•探测器设备应具备防尘、防水等功能,以保证其正常工作。
3.3.3 控制器设备•控制器设备应具备良好的界面设计和操作性能,方便用户进行设备管理和操作;•控制器设备应具备自动切换和备份功能,以确保系统的稳定运行;•控制器设备应具备完善的故障自检和故障报警功能,以及相应的故障排除方法。
4. 施工要求4.1 设计要求•设计人员应根据具体场所的特点和需求,合理确定消防联动控制设备的类型和配置;•设计人员应充分考虑系统的可靠性、可操作性和可维护性,提出相应的方案和措施;•设计方案应符合国家相关标准的要求,并获得相关部门的审批。
消防联动系统接口要求1. 引言消防联动系统是指将消防设备、控制系统、通信设备等有机结合起来,实现全面掌握消防情况、快速响应、精准灭火的自动化系统。
为保证消防联动系统之间通信的正确性和可靠性,需要明确消防联动系统接口的要求。
本文档针对消防联动系统接口进行详细阐述。
2. 接口要求2.1 通信协议消防联动系统间通信协议必须满足以下要求:•实时性要求高。
消防联动系统在应急情况下必须能够迅速响应,同时传输延迟应该尽量减少。
•可扩展性高。
随着消防设备和系统的不断升级,通信协议应该有良好的扩展性,以便日后进行新增设备或更改设备类型。
•对数据安全有保障。
通信过程应加密,以保障传输数据安全。
2.2 接口结构消防联动系统间接口结构必须符合以下要求:•采用统一的标准接口结构。
采用同一的接口结构可以降低系统间相互接入的技术难度,同时可以减低后期对系统的维护难度。
•接口应该具有较强的兼容性。
当需要接入新设备时,它应该能够与已有系统进行良好的兼容。
•接口应该具有较强的开放性。
采用开放性的接口,可以实现对系统扩展性的支持,降低设备接入门槛,提高设备的可替换性。
2.3 数据要求消防联动系统间数据的传输需要满足以下要求:•传输的数据必须是标准化的,维护透明度和稳定性。
对于不同的数据类型,应该定义相应的数据标准,对多类型数据进行分类,并在传输中加以区分。
•数据传输应该是可靠的,可以采用数据包校验、重试等方式确保数据的完整性。
•数据传输应该是高效的,数据传输应该使用压缩或编码技术,来减少数据传输所需的带宽和时间。
3.本文档详细阐述了消防联动系统接口的要求。
在保证消防联动系统之间通信的正确性和可靠性的基础上,我们需要确定通信协议、接口结构以及数据要求等方面的要求,以最大限度地提高消防联动系统的效率和可靠性。

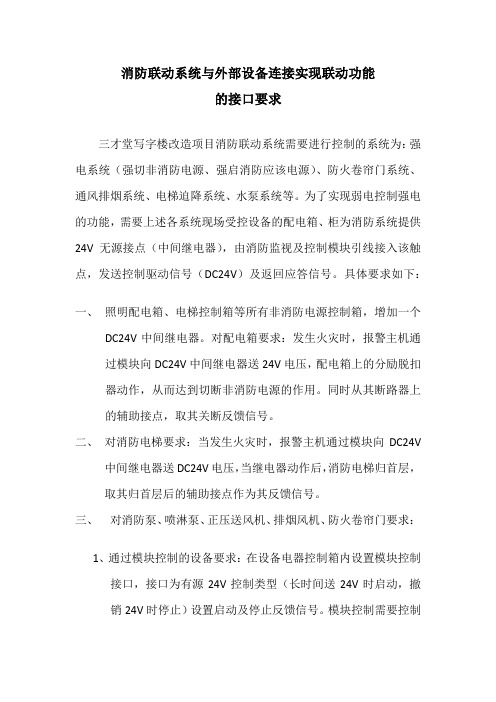

消防联动系统与外部设备连接实现联动功能的接口要求三才堂写字楼改造项目消防联动系统需要进行控制的系统为:强电系统(强切非消防电源、强启消防应该电源)、防火卷帘门系统、通风排烟系统、电梯迫降系统、水泵系统等。
为了实现弱电控制强电的功能,需要上述各系统现场受控设备的配电箱、柜为消防系统提供24V无源接点(中间继电器),由消防监视及控制模块引线接入该触点,发送控制驱动信号(DC24V)及返回应答信号。
具体要求如下:一、照明配电箱、电梯控制箱等所有非消防电源控制箱,增加一个DC24V中间继电器。
对配电箱要求:发生火灾时,报警主机通过模块向DC24V中间继电器送24V电压,配电箱上的分励脱扣器动作,从而达到切断非消防电源的作用。
同时从其断路器上的辅助接点,取其关断反馈信号。
二、对消防电梯要求:当发生火灾时,报警主机通过模块向DC24V中间继电器送DC24V电压,当继电器动作后,消防电梯归首层,取其归首层后的辅助接点作为其反馈信号。
三、对消防泵、喷淋泵、正压送风机、排烟风机、防火卷帘门要求:1、通过模块控制的设备要求:在设备电器控制箱内设置模块控制接口,接口为有源24V控制类型(长时间送24V时启动,撤销24V时停止)设置启动及停止反馈信号。
模块控制需要控制箱的手/自动开关打在自动的位置才能启动,如在手动位置时候,不启动设备。
2、通过多线盘控制的设备要求:在设备电器控制箱内设多线控制接口,接口为有源24V控制类型(长时间送24V时启动,撤销24V时停止)设置启动及停止反馈信号。
多线控制,应不受控制箱手/自动开关的控制,即无论手动自动,均可以通过多线控制设备启、停。
3、消防系统图中需做多线控制的设备编号如下:屋顶设备层:APE12-JS3 APE12-JS 4 APE12-JS2二层:APE2-PYS-2 APE2-PY-5 APE2-PY-4首层:APE1-JS1 APE1-PY-3 APE1-PY-2地下一层:APEB1-PY-1 APEB1-PYS-1地下二层:APEB2-P(Y)S-3 APEB2-P(Y)-3地下三层:APEB3-P(Y)S-2 APEB3-P(Y)-2地下四层:APEB4-P(Y)S-1 APEB4-P(Y)-1(具体需消防控制箱柜需根据配电箱专业进行确认)。

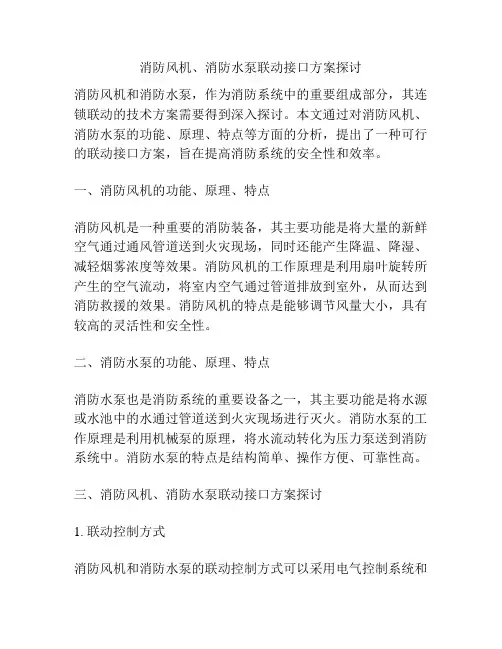

消防风机、消防水泵联动接口方案探讨消防风机和消防水泵,作为消防系统中的重要组成部分,其连锁联动的技术方案需要得到深入探讨。
本文通过对消防风机、消防水泵的功能、原理、特点等方面的分析,提出了一种可行的联动接口方案,旨在提高消防系统的安全性和效率。
一、消防风机的功能、原理、特点消防风机是一种重要的消防装备,其主要功能是将大量的新鲜空气通过通风管道送到火灾现场,同时还能产生降温、降湿、减轻烟雾浓度等效果。
消防风机的工作原理是利用扇叶旋转所产生的空气流动,将室内空气通过管道排放到室外,从而达到消防救援的效果。
消防风机的特点是能够调节风量大小,具有较高的灵活性和安全性。
二、消防水泵的功能、原理、特点消防水泵也是消防系统的重要设备之一,其主要功能是将水源或水池中的水通过管道送到火灾现场进行灭火。
消防水泵的工作原理是利用机械泵的原理,将水流动转化为压力泵送到消防系统中。
消防水泵的特点是结构简单、操作方便、可靠性高。
三、消防风机、消防水泵联动接口方案探讨1. 联动控制方式消防风机和消防水泵的联动控制方式可以采用电气控制系统和PLC控制系统两种方案。
电气控制系统相对简单,控制器可以直接接入现有的消防系统,具有易操作、成本低等优点。
PLC控制系统的控制精度更高,能够实现更多的联动功能,但相应的控制器及配套软硬件设备成本也较高。
2. 联动逻辑消防风机、消防水泵可以通过不同的联动逻辑实现联动功能,常见的逻辑包括:(1)手动启动方式:消防系统运行中,当发生火灾时,可以手动启动消防风机和消防水泵进行灭火。
(2)自动启动方式:消防系统安装火灾探测器,当探测器检测到火灾时,自动启动消防风机和消防水泵进行灭火。
3. 联动安全保护消防风机和消防水泵的工作安全需要得到保护,在联动设计中需要提供相应的保护机制。
常见的联动安全保护措施包括自动切断电源、过载保护、过热保护等措施。
4. 联动效果优化消防风机、消防水泵的联动效果优化可以通过选用合适的联动方案和优化消防设备性能达到。

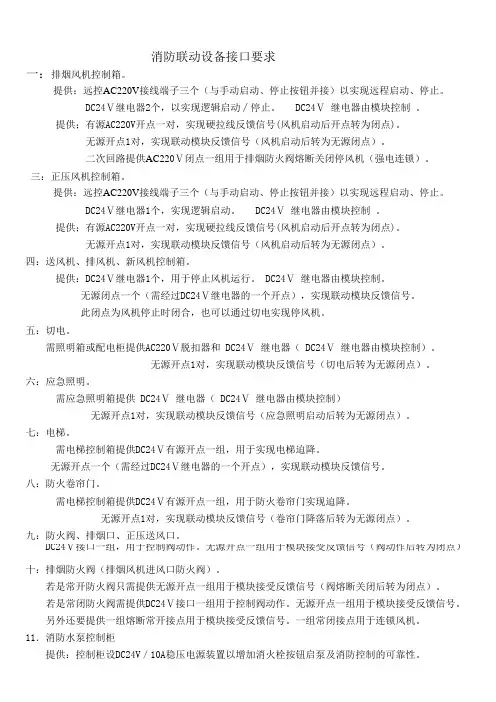

消防联动设备接口要求一:排烟风机控制箱。
提供:远控AC220V接线端子三个(与手动启动、停止按钮并接)以实现远程启动、停止。
DC24Ⅴ继电器2个,以实现逻辑启动∕停止。
DC24Ⅴ 继电器由模块控制 。
提供;有源AC220V开点一对,实现硬拉线反馈信号(风机启动后开点转为闭点)。
无源开点1对,实现联动模块反馈信号(风机启动后转为无源闭点)。
二次回路提供AC220Ⅴ闭点一组用于排烟防火阀熔断关闭停风机(强电连锁)。
三:正压风机控制箱。
提供:远控AC220V接线端子三个(与手动启动、停止按钮并接)以实现远程启动、停止。
DC24Ⅴ继电器1个,实现逻辑启动。
DC24Ⅴ 继电器由模块控制 。
提供;有源AC220V开点一对,实现硬拉线反馈信号(风机启动后开点转为闭点)。
无源开点1对,实现联动模块反馈信号(风机启动后转为无源闭点)。
四:送风机、排风机、新风机控制箱。
提供:DC24Ⅴ继电器1个,用于停止风机运行。
DC24Ⅴ 继电器由模块控制。
无源闭点一个(需经过DC24Ⅴ继电器的一个开点),实现联动模块反馈信号。
此闭点为风机停止时闭合,也可以通过切电实现停风机。
五:切电。
需照明箱或配电柜提供AC220Ⅴ脱扣器和 DC24Ⅴ 继电器( DC24Ⅴ 继电器由模块控制)。
无源开点1对,实现联动模块反馈信号(切电后转为无源闭点)。
六:应急照明。
需应急照明箱提供 DC24Ⅴ 继电器( DC24Ⅴ 继电器由模块控制)无源开点1对,实现联动模块反馈信号(应急照明启动后转为无源闭点)。
七:电梯。
需电梯控制箱提供DC24Ⅴ有源开点一组,用于实现电梯迫降。
无源开点一个(需经过DC24Ⅴ继电器的一个开点),实现联动模块反馈信号。
八:防火卷帘门。
需电梯控制箱提供DC24Ⅴ有源开点一组,用于防火卷帘门实现迫降。
无源开点1对,实现联动模块反馈信号(卷帘门降落后转为无源闭点)。
九:防火阀、排烟口、正压送风口。
DC24Ⅴ接口一组,用于控制阀动作。
消防各联动控制设备设置要求一、系统形式选择与设计要求火灾自动报警系统的形式和设计要求与保护对象及消防安全目标的设立直接相。
正确理解火灾发生、发展的过程和阶段,对合理设计火灾自动报警系统有着十分重要的指导意义。
建筑内设置消防系统的第一任务就是保障人身安全,这是设计消防系统最基本念。
从这一基本理念出发,就应做到尽早发现火灾、及时报警、启动有关消防她、引导人员疏散。
如果火灾发展到需要启动自动灭火设施的程度,就应启动相应的自动灭火设施,扑灭初起火灾,防止火灾蔓延(一)火灾自动报警系统形式的选择(1)仅需要报警,不需要联动自动消防设备的保护对象宜采用区域报警系统。
(2)不仅需要报警,而且需要联动自动消防设备,且只需设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象,应采用集中报警系统,并应设置一个消防控制室。
(3)设置两个及以上消防控制室的保护对象,或已设置两个及以上集中报警系统的保护对象,应采用控制中心报警系统。
(二)火灾自动报警系统的设计1.区域报警系统的设计(1)系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器以及火灾报警控制器等组成,系统中可包括消防控制室图形显示装置和指示楼层的区域显示器(2)火灾报警控制器应设置在有人员值班的场所。
(3)系统设置消防控制室图形显示装置时,该装置应具有传输表中所规定的有关信息的功能;系统未设置消防控制室图形显示装置时,应设置火警传输设备。
火灾报警、建筑消防设施运行状态信息2、集中报警系统的设计1)系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器感组成。
(2)系统中的火灾报警控制器、消防联动控制器和消防控制室图形显示装置、簕应急广播的控制装置、消防专用电话总机等起到集中控制作用的消防设备,均设置在消防控制室内。
(3)系统设置的消防控制室图形显示装置应具有传输表3-9-1所规定的有关信的功能。

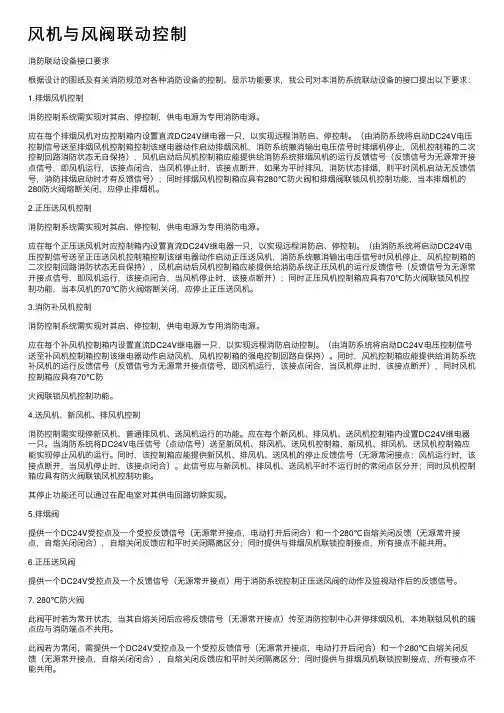

风机与风阀联动控制消防联动设备接⼝要求根据设计的图纸及有关消防规范对各种消防设备的控制、显⽰功能要求,我公司对本消防系统联动设备的接⼝提出以下要求:1.排烟风机控制消防控制系统需实现对其启、停控制,供电电源为专⽤消防电源。
应在每个排烟风机对应控制箱内设置直流DC24V继电器⼀只,以实现远程消防启、停控制。
(由消防系统将启动DC24V电压控制信号送⾄排烟风机控制箱控制该继电器动作启动排烟风机,消防系统撤消输出电压信号时排烟机停⽌,风机控制箱的⼆次控制回路消防状态⽆⾃保持),风机启动后风机控制箱应能提供给消防系统排烟风机的运⾏反馈信号(反馈信号为⽆源常开接点信号,即风机运⾏,该接点闭合,当风机停⽌时,该接点断开,如果为平时排风,消防状态排烟,则平时风机启动⽆反馈信号,消防排烟启动时才有反馈信号);同时排烟风机控制箱应具有280℃防⽕阀和排烟阀联锁风机控制功能,当本排烟机的280防⽕阀熔断关闭,应停⽌排烟机。
2.正压送风机控制消防控制系统需实现对其启、停控制,供电电源为专⽤消防电源。
应在每个正压送风机对应控制箱内设置直流DC24V继电器⼀只,以实现远程消防启、停控制。
(由消防系统将启动DC24V电压控制信号送⾄正压送风机控制箱控制该继电器动作启动正压送风机,消防系统撤消输出电压信号时风机停⽌,风机控制箱的⼆次控制回路消防状态⽆⾃保持),风机启动后风机控制箱应能提供给消防系统正压风机的运⾏反馈信号(反馈信号为⽆源常开接点信号,即风机运⾏,该接点闭合,当风机停⽌时,该接点断开);同时正压风机控制箱应具有70℃防⽕阀联锁风机控制功能,当本风机的70℃防⽕阀熔断关闭,应停⽌正压送风机。
3.消防补风机控制消防控制系统需实现对其启、停控制,供电电源为专⽤消防电源。
应在每个补风机控制箱内设置直流DC24V继电器⼀只,以实现远程消防启动控制。
(由消防系统将启动DC24V电压控制信号送⾄补风机控制箱控制该继电器动作启动风机,风机控制箱的强电控制回路⾃保持)。

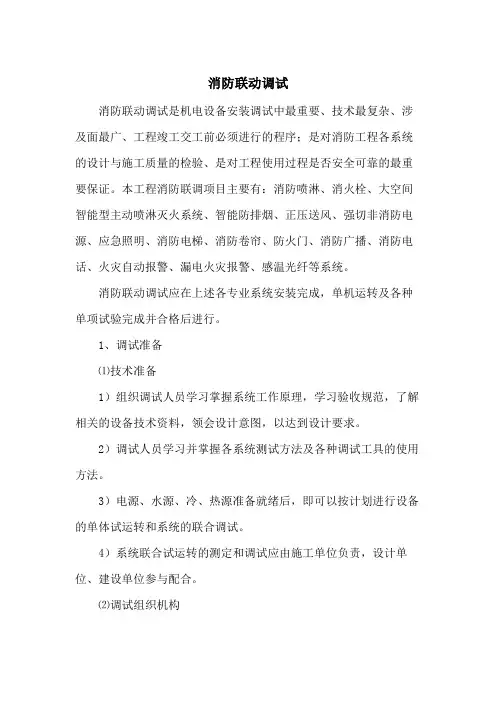

消防联动调试消防联动调试是机电设备安装调试中最重要、技术最复杂、涉及面最广、工程竣工交工前必须进行的程序;是对消防工程各系统的设计与施工质量的检验、是对工程使用过程是否安全可靠的最重要保证。
本工程消防联调项目主要有:消防喷淋、消火栓、大空间智能型主动喷淋灭火系统、智能防排烟、正压送风、强切非消防电源、应急照明、消防电梯、消防卷帘、防火门、消防广播、消防电话、火灾自动报警、漏电火灾报警、感温光纤等系统。
消防联动调试应在上述各专业系统安装完成,单机运转及各种单项试验完成并合格后进行。
1、调试准备⑴技术准备1)组织调试人员学习掌握系统工作原理,学习验收规范,了解相关的设备技术资料,领会设计意图,以达到设计要求。
2)调试人员学习并掌握各系统测试方法及各种调试工具的使用方法。
3)电源、水源、冷、热源准备就绪后,即可以按计划进行设备的单体试运转和系统的联合调试。
4)系统联合试运转的测定和调试应由施工单位负责,设计单位、建设单位参与配合。
⑵调试组织机构1)成立包括各指定分包单位的调试领导小组,作为调试工作的领导组织机构。
做到统一指挥,统一行动。
2)成立各专业调试班组工程调试前,包括各分包单位,根据各系统情况抽调一部分技术能力强、熟悉各系统的施工人员成立各调试班组。
3)由指定供应单位及设备供应单位的技术人员作为配合人员,提供技术支持。
⑶现场准备准备记录表格、调试检测仪表、专业常用工具、通讯工具及一定数量的易损件等。
2、调试仪器和设备3、调试内容⑴消火栓系统1)调试前应具备的条件①消火栓泵及控制设备应安装完毕,自行调试完成,控制设备应具备规范要求的功能;②消火栓泵控制设备与消防自动报警设备的接口应满足下列要求:③消火栓泵启停泵,由消防设备输出DC24V有源控制(点动);④消火栓泵运行信号(主泵、备泵)及故障信号应提供给报警设备无源常开触点。
④消火栓按钮和消火栓泵控制线接线全部完成,无短路和接地。
2)系统调试①中央手动控制台远程启动、停止主泵及备泵;②主泵备泵启动后返回运行信号是否正确,泵房现场模拟故障,返回故障信号是否正确;③全点检测消火栓按钮报警是否正确;④选择屋顶及首层消火栓按钮进行模拟报警和出水实验,检测消火栓系统联动功能是否正常及出水压力。
配电箱(柜)与FA、BA系统的接口
1.消防风机:包括事故排风机、正压风机、排烟风机、消防补风机等
消防联动模块控制:DC 24V;
提供运行状态及故障状态的无源干接点。
消防硬箱控制:DC 24V;
提供运行状态及故障状态的无源干接点。
控制回路预留280℃防火阀接点;
注:所有风阀由消防直接控制,风机的联动由消防系统软件实现。
2.消防切非:
消防联动模块控制:DC 24V;
提供断路器状态的无源干接点。
3.应急照明强起:
消防联动模块控制:DC 24V;
提供运行状态的无源干接点。
4.普通风机:包括排风机、送风机、新风机、空调机等
启动控制回路提供无源干接点,接点容量:AC220V,5A;
提供运行状态、故障状态、手动/自动状态的无源干接点。
控制回路预留70℃防火阀接点;
注:所有风阀由BA直接控制,风机的联动由BA系统软件实现。
5.热水循环泵
启动控制回路提供无源干接点,接点容量:AC220V,5A;
提供运行状态、故障状态、手动/自动状态的无源干接点。
注:热水循环泵之间备用关系及联动由BA系统软件实现。
6.冷却泵、冷冻泵、冷却塔风机
启动控制回路提供无源干接点,接点容量:AC220V,5A;
提供运行状态、故障状态、手动/自动状态的无源干接点。
注:冷却泵、冷冻泵、冷却塔风机之间备用关系及联动由BA系统软件实现。
第 1 页共1 页。
消防联动接口条件1. 喷淋泵a. 控制方式:当有火灾发生时,由消防中心联动台送出DC.24V联动控制信号至喷淋泵控制箱内的DC.24V中间继电器,中间继电器常开点控制喷淋泵启动回路,喷淋泵启动,并将喷淋泵“运行”和“故障”状态信号返回消防中心。
b. 接口规格: 1. 控制箱内DC.24V中间继电器线圈动作电流应小于100MA。
2. 控制箱内应有手/自动转换开关。
3. 当主泵运行故障时,控制箱应能自动切换至备泵。
4. 运行”和“故障”信号应为无源常开接点信号。
5. 控制中继器有24V输出时,水泵启动;无24V输出时,水泵停止,无需自锁。
备注: 1. 联动信号与水泵控制接口界面在水泵控制箱内,控制箱按国家规范配弱电端子排。
2. 消火栓泵a. 控制方式:当有火灾发生时,由消防中心联动台送出DC.24V联动控制信号至消火栓泵控制箱内的DC.24V中间继电器,中间继电器常开接点控制消火栓泵启动回路,消火栓泵启动,并将消火栓泵“运行”和“故障”状态信号返回消防中心。
b. 接口规格: 1. 控制箱内DC.24V中间继电器线圈动作电流应小于100MA。
2. 控制箱内应有手/自动转换开关。
3. 当主泵运行故障时,控制箱应能自动切换至备泵。
4. “运行”和“故障”信号应为无源常开接点信号。
5. 控制中继器有24V输出时,水泵启动;无24V输出时,水泵停止,无需自锁。
备注: 1. 联动信号与水泵控制接口界面在水泵控制箱内,控制箱按国家规范配弱电端子排。
3. 稳压泵a. 控制方式:消防中心联动台设有稳压泵“运行”和“故障”状态信号显示,稳压泵的运行不由消防中心控制,仅将稳压泵的“运行”和“故障”信号返回消防中心。
b. 接口规格: 1. “运行”和“故障”信号应为无源常开接点信号。
备注: 1. 返回信号与水泵接口界面在水泵控制箱内,控制箱按国家规范配弱电端子排。
4. 正压送风机(补风机)a. 控制方式:当有火灾发生时,由消防中心联动台送出DC.24V联动控制信号至正压送风机控制箱内的DC.24V中间继电器,中间继电器常开接点控制正压送风机接触器动作,正压送风机启动后将接触器无源常开辅助接点信号返回控制中继器。
通风气楼消防联动要求标准全文共四篇示例,供读者参考第一篇示例:通风气楼是工业建筑中的重要设施,为了确保通风气楼的安全运行,消防联动是必不可少的一环。
通风气楼消防联动要求标准是为了规范通风气楼的消防设施和消防防护措施,进一步提高通风气楼的安全性和防火性能。
本文将就通风气楼消防联动的要求标准进行详细介绍。
通风气楼的消防联动要求包括以下几个方面:一、消防设施的设置:通风气楼应按照《建筑设计防火规范》的要求设置消防设施,包括火灾自动报警系统、消防水系统、疏散指示系统等。
消防设施应与通风气楼的其他设施联动,确保在火灾发生时能够及时报警和灭火。
二、疏散通道的设置:通风气楼应设置疏散通道并做好标识,疏散通道的设置应符合《建筑设计防火规范》的要求,保证人员在火灾时能够迅速安全地撤离。
三、紧急照明和安全出口:通风气楼应设置紧急照明和安全出口,确保人员在火灾发生时能够清晰地看到逃生通道和安全出口,避免发生踩踏事件。
四、消防演练和培训:通风气楼应定期组织消防演练和培训,提高员工的消防意识和自救能力,确保在火灾发生时能够迅速、有效地处置。
五、设备维护和保养:通风气楼的消防设施和设备应定期进行维护和保养,确保其运行正常,避免在火灾发生时因设备故障而导致灭火效果不佳。
以上是通风气楼消防联动的基本要求,通风气楼的消防联动标准应参照《通风气楼设计规范》、《建筑设计防火规范》等国家标准和规范进行制定。
通风气楼的消防联动应与所在地区的消防部门进行沟通和协调,确保消防设施和设备符合当地消防要求。
第二篇示例:通风气楼是一种特殊的建筑结构,通常用于存放特定气体或液体,比如石油和化学品等。
由于这些物质具有易燃、易爆等危险性质,通风气楼的消防安全问题显得尤为重要。
为了保障通风气楼内部人员和设备的安全,以及周围环境的安全,通风气楼的消防系统需要与通风系统联动,并按照相关标准和要求设计和运行。
通风气楼的消防系统应满足以下要求标准:1. 自动火灾报警系统:通风气楼应安装自动火灾报警系统,并设置在关键位置,能够及时发现火灾,提高火灾报警的准确性和可靠性。
消防联动控制设备通用技术条件1、适用范围本技术条件适用于各类建筑消防系统中的联动控制设备,包括但不限于报警主机、联动控制器、演练控制器等。
2、性能要求(1)可靠性:联动控制设备应具有高可靠性,能够稳定可靠地工作,确保消防系统的正常运行。
(2)稳定性:联动控制设备应具有良好的稳定性,能够在各种环境条件下正常工作。
(3)安全性:联动控制设备应具有良好的安全性能,能够保障消防系统正常运行和使用者的安全。
(4)易维护性:联动控制设备应具有良好的易维护性,便于日常维护和故障排除。
3、技术要求(1)联动方式:支持多种联动方式,包括手动联动、自动联动和远程联动等。
(2)控制功能:具备完善的控制功能,能够实现消防联动控制设备的各种控制操作。
(3)数据传输:采用可靠的数据传输方式,确保联动控制设备与其他消防设备的数据传输稳定可靠。
(4)接口标准:与其他消防设备的接口符合国家标准和行业标准,便于联动控制设备与其他设备的配合。
4、外观要求(1)外形美观:联动控制设备外形应美观大方,符合现代建筑设计的审美要求。
(2)操作便捷:设备的各种控制按钮和显示屏应设计合理,操作便捷。
5、环保要求(1)节能环保:联动控制设备应符合国家节能环保要求,尽量减少能源消耗和对环境的影响。
(2)材料环保:设备所使用的材料应符合环保标准,不含有有害物质。
6、其他要求(1)防护性能:联动控制设备应具有良好的防护性能,能够抵御恶劣环境条件下的干扰。
(2)可靠性验证:联动控制设备应通过可靠性验证,确保其在各种条件下均能正常工作。
由于篇幅有限,以下是关于消防联动控制设备通用技术条件的延伸内容,以及说明了消防联动控制设备在消防系统中的重要性。
7、技术参数(1)工作电压范围:联动控制设备应能适应常见的工作电压范围,如交流电 220V、直流电 24V 等。
(2)工作温度范围:设备应能在常见的工作温度范围内可靠工作,如 -10℃~50℃。
(3)通信接口:应具备各种常见的通信接口,如 RS232、RS485、以太网等接口,以支持设备与其他消防设备的联动和数据通信。
消防联动控制系统规范篇一:GB503-2007消防控制室消防联动控制系统设计规范1、一般规定2消防控制室3 消防控制设备的功能篇二:13版《火灾自动报警系统设计规范》联动控制要求汇总1、自动喷水灭火系统的联动控制要求1)联动控制方式,应将湿式报警阀压力开关的动作信号作为触发信号,直接控制启动喷淋消防泵,联动控制不应受消防联动控制器处于自动或手动状态影响;2)手动控制方式,应将喷淋消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制喷淋消防泵的启动、停止;3)水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。
2、雨淋系统的联动控制要求1)联动控制方式,应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号,作为雨淋阀组开启的联动触发信号。
应由消防联动控制器控制雨淋阀组的开启;2)手动控制方式,应将雨淋消防泵控制箱(柜)的启动和停止按钮、雨淋阀组的启动和停止按钮,用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启;3)水流指示器,压力开关,雨淋阀组、雨淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。
3、水幕系统的联动控制要求1)联动控制方式,当水幕系统用于防火卷帘的保护时,应由防火卷帘下落到楼板面的动作信号与本报警区域内任一火灾探测器或手动火灾报警按钮的报警信号作为水幕阀组启动的联动触发信号,并应由消防联动控制器联动控制水幕系统相关控制阀组的启动;仅用水幕系统作为防火分隔时,应由该报警区域内两只独立的感温火灾探测器的火灾报警信号作为水幕阀组启动的联动触发信号,并应由消防联动控制器联动控制水幕系统相关控制阀组的启动。
2)手动控制方式,应将水幕系统相关控制阀组和消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启;3)压力开关、水幕系统相关控制阀组和消防泵的启动、停止的动作信号,应反馈至消防联动控制器。
消防报警设备联动接口是什么
消防报警设备联动接口是消防联动控制系统的一部分,依靠它可以实现报警后立即切断火灾区域内的各种设备,更快更及时地保障报警区设备和人员的安全。
那么,消防报警设备联动接口是什么呢?
消防报警设备联动接口的定义
消防接口的模块分为监视模块、控制模块、隔离模块,用来实现控制各种联动设备、反馈信号等功能。
控制模块有2个时钟域:系统时钟域和显示时钟域。
消防报警设备联动接口是什么
系统时钟域:
1)系统接口,主要包含上层系统发出的指令以及输出控制模块的反馈信息。
2)DRAM接口,包含数据专用总线为输出控制模块提供的信号,用来于向DRAM请求显示的图像数据。
显示时钟域:
1)输出多路选择子模块,用于实现对双口SRAM的选择和地址控制,还要进行数据的打包。
2)显示输出控制模块,实现对TV编码器的控制、YUV信号向RGB信号的转换以及对数字图像的缩放。
消防报警系统技术说明
消防联动设备应具备的接口条件
按消防行业设计规范,火灾报警控制系统的各种控制输出均要求为24VDC的弱电信号或容量为24VDC的无源触点信号。
消防联动控制设备包含消火栓水泵、喷淋水泵、水喷雾泵、排烟风机、正压送风机、电梯、卷帘门、防火门、排烟阀、正压送风阀、切断非消防电等。
若实现这些设备的消防联动控制,就需要其具备以下要求的接口条件,特别是对强电联动设备,需其具备消防继电隔离控制转换接口,现在提出以上联动设备的消防接口条件,请甲方在采购订货时注意。
1、消火栓泵、喷淋泵、水喷雾泵电控设备接口条件
控制:要求每组水泵控制柜内提供2组24VDC控制继电器(一个接直拉线另一个接模块)。
当消防输出24VDC控制信号时,启泵继电器动作,水泵组启动;当24VDC控制信号断开时,水泵组停止运行。
(即不自锁,给电起,不给电停)
返回:要求水泵控制柜输出每台水泵运行状态和线路故障状态的无源常开触点信号,每台泵提供两个运行状态反馈信号(一个接直拉线另一个接模块)。
每台泵提供1个故障状态接点。
布线:要求每台水泵控制柜预留接线端子排,用于连接中央联动启动/停止控制(无源常开触点控制信号)、运行状态和故障状态指示(无源常开触点控制信号)。
水泵至中控室硬拉线用线为阻燃铜芯控制电缆ZR-KVV-7X1.5(含一芯备用线);水泵至模块用线为阻燃铜芯双绞线3×(ZR-RVS2×1.0)。
2、正压风机、补风机、排烟风机设备接口条件
控制:要求风机电控柜内提供2组24VDC控制继电器(一个接直拉线另一个接模块)。
当消防输出24VDC控制信号时,继电器动作,风机启动;当24VDC控制信号断开时,风机停止运行。
(即不自锁,给电起,不给电停)
返回:要求风机控制柜输出每台风机的运行状态和线路故障状态的无源常开触点信号,
每台提供两个运行状态反馈信号(一个接直拉线另一个接模块)。
每台风机提供1个故障状态接点。
防火阀停风机:要求风机控制柜具有防火阀连锁停风机的功能。
布线:要求每台风机控制柜预留接线端子排,用于连接中央联动启动/停止控制(无源常开触点控制信号)、运行状态指示和故障状态指示(无源常开触点控制信号)。
用线:控制中心至每台风机控制柜用线为阻燃铜芯控制电缆ZR-KVV-7X1.5(含一芯备用线);模块至每台风机控制柜用线为阻燃铜芯双绞线3×(ZR-RVS2×1.5)。
3、电梯归首控制接口条件(当消防中心无电梯控制显示装置时)
控制:消防报警系统输出24VDC有源控制信号或容量为24VDC的无源触点信号,用于控制电梯回归首层。
当火警确认后,报警系统自动输出24VDC控制信号或容量为24VDC 的无源触点信号,电梯自动回归首层。
要求每台电梯均设有以上控制功能。
返回:要求电梯控制箱提供用于电梯归首状态的无源常开触点信号。
用线:要求每台电梯控制柜预留接线端子排,用于连接模块联动归首控制、归首到位状态反馈。
控制中心至控制模块用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.5);模块至电梯控制箱用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.0)。
4、防火卷帘门接口条件
二步动作卷帘门的控制
控制:报警系统对疏散通道上的每道门提供两个24VDC控制信号,用于控制卷帘门的两步降落。
返回:卷帘门控制电路提供两个无源常开接点用于中停和落底位置指示。
布线:要求卷帘门控制箱预留接线端子排,用于连接模块联动控制、降落到位状态反馈。
消防中心至卷帘门模块用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.5),模块至卷帘门控制箱用线为阻燃铜芯电线3×(ZR-RVS-2X1.0)。
一步动作卷帘门的控制
控制:报警系统对疏散通道上的每道门提供一个24VDC控制信号,用于控制卷帘门的一步降落。
返回:卷帘门控制电路提供一个无源常开接点用于降落位置指示。
布线:要求卷帘门控制箱预留接线端子排,用于连接模块联动控制、降落到位状态反馈。
消防中心至卷帘门模块用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.5),模块至卷帘门控制箱用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.0)。
5、切除照明电源、空调电源、非消防动力电源及投入应急照明电源的接口条件
控制:消防报警系统提供24VDC有源控制信号。
控制配电箱内24V隔离继电器,通过隔离继电器常开接点控制220V分离脱扣器动作,实现切非消防电源。
返回:要求配电箱提供用于指示动作的无源接点。
布线:要求配电箱预留接线端子排,用于连接模块联动控制、动作状态反馈。
用线:消防中心至模块用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.5),模块至控制箱用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.0)。
6、各类排烟阀、正压送风阀控制接口条件
控制:消防报警系统提供一组24VDC控制信号,控制阀门动作。
各类排烟阀门具有微动开关的连锁控制机构,可实现由一个消防信号控制多个阀门的联锁控制方式。
采购排烟阀门时应选用带双微动开关联锁机构的阀门。
返回:阀门应输出动作的无源触点信号。
对各种阀门现场“机械排烟装置”的人工开启控制及其连锁控制开启相关风机功能应由阀门设备系统直接控制实现。
布线:消防中心至排烟阀模块用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.5),模块至阀门用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.0)。
7、70度防火阀、280度阀接口条件
控制:70度防火阀熔断动作后,阀门应输出设备熔断动作的无源常开触点信号。
280度防火阀熔断动作后,阀门应提供2个独立的用于表示设备熔断动作的无源常开触点信号。
1个给弱电报警系统,1个给相关强电控制箱用于连锁停止排烟风机。
布线:消防中心至防火阀模块用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.5),模块至防火
阀用线为阻燃铜芯电线双绞线2×(ZR-RVS-2X1.0)。
8、与消防报警系统联动的IC卡门禁系统接口条件
控制:消防报警系统输出24VDC有源控制信号或容量为24VDC的无源触点信号,用于控制IC卡门禁系统将门打开。
当火警确认后,报警系统自动输出24VDC控制信号或容量为24VDC的无源触点信号,IC卡门禁系统自动将门打开。
要求每樘门均设有以上控制功能。
返回:要求IC卡门禁系统提供用于门禁状态的无源常开触点信号。
用线:要求每樘IC卡门禁系统预留接线端子排,用于连接模块联动门禁控制及状态反馈。
控制中心至控制模块用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.5);模块至IC卡门禁系统用线为阻燃铜芯双绞线2×(ZR-RVS-2X1.0)。
注:以上所有输出信号均为24VDC电平信号(恒压自保持)。
