GPU架构与技术详解在计算机科学领域中，GPU（Graphics Processing Unit，图形处理器）是一种高性能的并行处理器，专门用于处理图形和影像数据。

GPU架构和技术是GPU的核心部分，是其能够实现高性能并行计算的基础，下面将详细介绍GPU架构和技术。

一、GPU架构1.传统的固定管线架构：-传统的固定管线架构是指，GPU的硬件流水线是由多个固定功能单元组成的，包括顶点处理单元、光栅化单元、像素处理单元等。

这种架构适用于以图形渲染为主的应用，但对于一些通用计算任务来说效率较低。

2.可编程管线架构：-可编程管线架构是指，GPU的硬件流水线可以根据应用的需求进行动态配置和编程。

这种架构使得GPU能够处理更加复杂的图形和计算任务，提高了其灵活性和性能。

3.统一架构：- 统一架构是可编程管线架构的演化，它将GPU的顶点处理和像素处理合并为一个可编程的流处理器（Streaming Processor）。

这样一来，GPU可以根据任务需求动态分配处理资源，从而提高性能和灵活性。

4.并行处理架构：-并行处理架构是指GPU利用多个流处理器并行处理任务。

在这种架构下，每个流处理器都可以独立执行计算任务，从而实现高性能的并行计算。

二、GPU技术1.CUDA：2. OpenCL：3. Vulkan：- Vulkan是一种跨平台的图形和计算API，可以实现高性能的图形渲染和并行计算。

Vulkan具有低延迟、高吞吐量和低CPU开销等特点，适用于对性能要求较高的应用，如游戏开发、虚拟现实等。

4.光线追踪：-光线追踪是一种先进的图形渲染技术，它可以模拟光线在物体表面上的反射和折射，从而实现更加真实的图形效果。

GPU的并行计算能力使得光线追踪技术能够得到更好的应用和加速。

5.深度学习：-近年来，GPU的并行处理能力在深度学习领域得到了广泛的应用。

GPU能够高效地进行矩阵乘法等基本计算操作，并且具备大规模并行处理的能力，因此成为了深度学习训练和推理的重要工具。

GPU架构与技术详解GPU（Graphics Processing Unit）是一种专门用于处理图形计算的处理器。

GPU的架构与技术一直是图形学和计算机科学研究的重要分支。

本文将从宏观和微观两个层面，详细讲解GPU的架构及相关技术。

一、GPU的宏观架构GPU的宏观架构分为三个部分：处理器、显存和外部接口。

1.处理器GPU内部的处理器架构，主要分为SIMD（Single Instruction Multiple Data）和MIMD（Multiple Instruction Multiple Data）两种。

SIMD在处理数据时仅使用一种指令并且把数据分成多个数据段。

而MIMD则使用不同的指令处理不同的数据，每个线程可以独立运作，相互之间互不干扰。

同时，GPU中的处理器也分为标量、向量和矩阵处理器。

标量是最基本的处理器，向量处理器则可以同时处理多个相同类型的向量数据。

矩阵处理器则适用于大规模矩阵计算，是GPU计算高性能的核心部件。

2.显存GPU的显存是一种特殊的内存，它是专门为图形处理而设计的，并采用非常高效的访问方式。

显存的带宽比普通内存大几倍，使GPU能够更快速地访问和处理图形数据。

同时，显存还采用了多通道和多级缓存技术，进一步提高了图形渲染和计算性能。

3.外部接口GPU的外部接口通常包括PCI-Express和AGP。

PCI-Express是目前最常见的GPU外部接口，它提供高速的数据传输，能够满足大多数应用场景的需求。

而AGP则较少使用，在一些较老的计算机中还可以见到。

二、GPU的微观架构GPU的微观架构主要包括计算单元、纹理单元和像素单元三个部分。

1.计算单元计算单元是GPU中最基本的部件，它主要负责整数和浮点数的计算。

计算单元包括SIMD处理器、标量处理器、向量处理器和矩阵处理器。

计算单元在执行计算任务时，需要高质量的处理器设计，如各种运算单元、指令管理单元、调度单元和寄存器文件等。

2.纹理单元纹理单元是GPU中的特殊部件，它主要负责处理图像数据。

计算机硬件系统的构成部件ppt课件contents •计算机硬件系统概述•中央处理器（CPU）•存储设备•输入输出设备•主板、总线及扩展槽•电源、散热及机箱•计算机硬件系统组装与调试•计算机硬件系统维护与升级目录01计算机硬件系统概述硬件系统定义与功能定义功能第一代计算机第二代计算机第三代计算机第四代计算机硬件系统发展历程硬件系统分类及组成部分分类主机组成部分外部设备组成部分02中央处理器（CPU）它与内部存储器和输入/输出设备合称为电子计算机三大核心部件。

CPU的主要功能是进行运算和逻辑运算，控制计算机的其他部件协同工作。

CPU是计算机的核心部件，负责解释和执行指令，处理数据。

CPU基本概念及作用时钟频率越高，CPU 的运算速度就越快。

但需要注意的是，时钟频率并不是唯一的性能指标。

时钟频率核心数量缓存容量选购建议多核心CPU 可以同时执行多个任务，提高整体性能。

但也需要考虑软件的优化程度。

缓存容量越大，CPU 处理数据的速度就越快。

但缓存容量并不是越大越好，需要根据实际需求选择。

在选购CPU 时，需要综合考虑自己的使用需求、预算以及所配主板的兼容性等因素。

CPU 性能指标与选购建议IntelAMD 其他品牌型号介绍01020304常见CPU品牌及型号介绍03存储设备随机存储器（RAM）01只读存储器（ROM）02高速缓冲存储器（Cache）03硬盘存储器（HDD）容量大、价格低、读写速度较慢，适合长期存储大量数据。

固态硬盘（SSD）读写速度快、抗震性好、价格较高，适合作为系统盘或需要高速读写的应用。

移动存储设备如U盘、移动硬盘等，便携性好，适合在不同设备间传输数据。

存储设备性能指标及选购建议01020304存储容量读写速度接口类型可靠性04输入输出设备用于输入文本、数字、符号等信息。

用于控制光标移动、点击、拖拽等操作。

将纸质文档转化为数字信号，便于计算机处理。

通过触摸操作实现人机交互，直观易用。

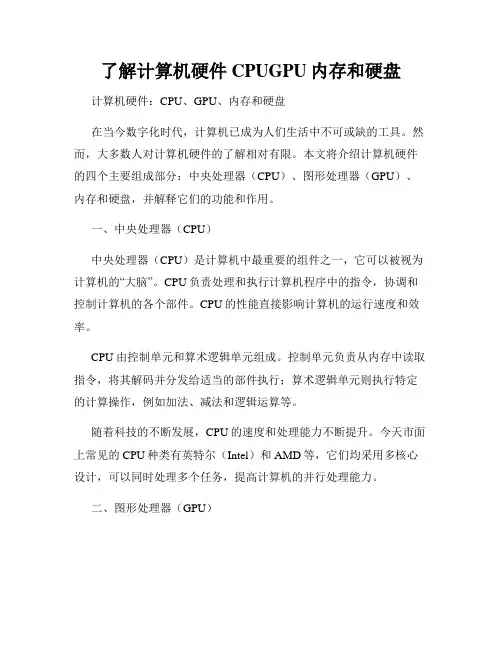

了解计算机硬件CPUGPU内存和硬盘计算机硬件：CPU、GPU、内存和硬盘在当今数字化时代，计算机已成为人们生活中不可或缺的工具。

然而，大多数人对计算机硬件的了解相对有限。

本文将介绍计算机硬件的四个主要组成部分：中央处理器（CPU）、图形处理器（GPU）、内存和硬盘，并解释它们的功能和作用。

一、中央处理器（CPU）中央处理器（CPU）是计算机中最重要的组件之一，它可以被视为计算机的“大脑”。

CPU负责处理和执行计算机程序中的指令，协调和控制计算机的各个部件。

CPU的性能直接影响计算机的运行速度和效率。

CPU由控制单元和算术逻辑单元组成。

控制单元负责从内存中读取指令，将其解码并分发给适当的部件执行；算术逻辑单元则执行特定的计算操作，例如加法、减法和逻辑运算等。

随着科技的不断发展，CPU的速度和处理能力不断提升。

今天市面上常见的CPU种类有英特尔（Intel）和AMD等，它们均采用多核心设计，可以同时处理多个任务，提高计算机的并行处理能力。

二、图形处理器（GPU）图形处理器（GPU）是计算机硬件中负责处理图形和图像相关任务的重要组件。

与CPU相比，GPU更擅长于并行处理，特别适用于图形渲染、视频解码和游戏等应用。

GPU的主要任务是将计算机的数据转换为图像信号，并将其显示在显示器上。

它可以加快图形和图像处理的速度，提高计算机在显示图形时的性能和流畅度。

另外，GPU还广泛应用于人工智能、深度学习和密码破解等领域，这些任务需要大量的并行计算能力。

因此，现代计算机通常配备了一块独立的图形显卡，这是一种集成了GPU的硬件设备，可用于提供优秀的图形处理性能。

三、内存内存是计算机用于存储和访问数据的地方，也被称为随机访问存储器（RAM）。

与硬盘不同，内存中的数据是临时存储的，当计算机关闭时，内存中的数据将被清空。

内存的大小直接影响计算机的运行速度和多任务处理能力。

较大的内存容量能够存储更多的数据，并提供更高的读写速度，使计算机能够更快地访问和处理数据。

一文详解GPU结构及工作原理
 GPU全称是GraphicProcessing Unit－－图形处理器，其最大的作用就是进行各种绘制计算机图形所需的运算，包括顶点设置、光影、像素操作等。

GPU实际上是一组图形函数的集合，而这些函数有硬件实现，只要用于3D 游戏中物体移动时的坐标转换及光源处理。

在很久以前，这些工作都是由CPU配合特定软件进行的，后来随着图像的复杂程度越来越高，单纯由CPU 进行这项工作对于CPU的负荷远远超出了CPU的正常性能范围，这个时候就需要一个在图形处理过程中担当重任的角色，GPU也就是从那时起正式诞生了。

 从GPU的结构示意图上来看，一块标准的GPU主要包括通用计算单元、控制器和寄存器，从这些模块上来看，是不是跟和CPU的内部结构很像呢？ 
 事实上两者的确在内部结构上有许多类似之处，但是由于GPU具有高并行结构（highly parallel structure），所以GPU在处理图形数据和复杂算法方面拥有比CPU更高的效率。

上图展示了GPU和CPU在结构上的差异，CPU大部分面积为控制器和寄存器，与之相比，GPU拥有更多的ALU（Arithmetic Logic Unit，逻辑运算单元）用于数据处理，而非数据高速缓存和流控制，这。

计算机图形系统组成⼀．计算机图形硬件1.图形计算机系统硬件性能与⼀般计算机系统相⽐，要求主机性能更⾼、速度更快、存储容量更⼤、外设种类更齐全⽬前，⾯向图形应⽤的计算机系统包括：（1）微型计算机开放式体系结构体积⼩、价格低廉、⽤户界⾯友好⼀种普及的图形计算机系统CPU*以Intel和AMD公司提供的为主操作系统以微软公司的windows为主⼚商以IBM、Dell、Acer和联想公司为主（2）⼯作站具有⾼速的科学计算、丰富的图形处理、灵活的窗⼝以及⽹络管理功能交互式计算机系统主要应⽤领域：办公⾃动化、⽂字处理、⽂字编辑、⼯程与产品的设计与绘图、⼯业模拟、艺术模拟主要⼚商：HP、IBM、SGI（3）计算机⽹络（3）中⼩型计算机⼀类⾼级的、⼤规模计算机⼯作环境⼀般在特定的部门、单位和应⽤领域采⽤建⽴⼤型信息系统的重要环境具有强⼤的处理能⼒、集中控制和管理能⼒、海量数据存储能⼒⼀般情况下，图形系统在这类平台上作为⼀种图形⼦系统来独⽴运⾏和⼯作2.图形设备（1）图形输⼊设备①键盘常⽤的图形输⼊设备⽤于屏幕坐标的输⼊、菜单的选择、图形功能选择、输⼊⾮图形数据普通键盘、带⼿写输⼊板、⽆线键盘②⿏标常⽤的图形输⼊设备③操纵杆、跟踪球和空间球操作杆A.由⼀个⼿柄通过⼀个球形轴承半固定在底座上，在⼿柄运动时带动⼀对电位器或电脉冲产⽣器产⽣位置信号，控制屏幕上光标的坐标B.⼀般⽤于游戏和虚拟现实系统中C.将纯粹的物理动作（⼿部运动）完完全全地转换成数字形式（⼀连串0或1组成的计算机语⾔）跟踪球和空间球A.根据球在不同⽅向收到的推或拉的压⼒来实现定位和选择的，从⽽控制屏幕上光标的位置B.游戏、虚拟系统、动画、CAD等应⽤中⼀般作三维定位设备和选取设备④触摸屏系统新型输⼊设备⽬前最⽅便、最⾃然的⼈机交互⽅式适⽤⼈群⼴、坚固耐⽤、反应速度快、节省空间、易于交流应⽤⼴泛：公共信息场所⑤集成输⼊板将使⽤者的⼿的影像映射到屏幕上，使⽤者通过屏幕上的虚拟⼿来操作窗体上的对象完成了键盘、⿏标、书写板、触摸板、触摸屏五件设备的所有输⼊功能根本意义在于⼈机界⾯上的改⾰和创新开创的“动态图形⽤户界⾯（DGUI）”结合了触摸技术和传统图形界⾯的优势，是真正意义上的“⾃然⽤户界⾯”⑥图形扫描仪从专⽤⼯具变为家⽤计算机外设做典型的代表直接把图形和图像扫描到计算机中以像素信息进⾏存储的设备传统扫描仪：普通平板扫描仪（扫描⾯积⼤）、⼿持扫描仪（⼿持灵活）三维扫描仪（3D扫描仪）A.采集实物表⾯各个点的位置信息B.结构与传统扫描仪不同C.⽣成的⽂件不是常见的图像⽂件，⽽是能精确描述物体三维结构的⼀系列坐标数据D.从结构来讲，分为激光式和机械式机械式：依靠⼀个机械臂触摸物体的表⾯，以获得物体的三维数据E.三维数据远⼤于常见图像的⼆维数据，扫描速度慢、视物体⼤⼩和精确度底，扫描时间不等⑦数字化仪⼀种吧图形转变成计算机能接收的数字形式的专⽤设备基本⼯作原理：采⽤电磁感应技术，通常由电磁感应数据板、游标触笔和相应的电⼦电路组成。

计算机硬件基本结构计算机的5个基本组成部分：运算器、控制器、存储器、输入设备和输出设备。

算术逻辑部件P46 、P731.运算器寄存器P46 、P72随机存取存储器RAM P74内存储器（又称为只读存储器ROM P75主存储器或内存或互补金属氧化物半导体CMOS P76主存）1.44MB31/2英寸软盘P94软盘Zip盘P94大容量软盘超级盘P942.存储器HiFD盘P94内置硬盘P95盒式硬盘P95外存储器硬盘硬盘组P95（又称为辅USB移动硬盘P95助存储器光盘-只读存储器CD-ROM或外存或光盘CD 写一次，读多次光盘CD-R（又称为WORM）辅存）P97可写光盘CD-RW光盘-只读存储器DVD-ROM数字化视频光盘DVD-RP97DVD-RAM和DVD-RW磁盘P98程序计数器PC P47指令寄存器IR P473.控制器指令译码器ID P47时序控制电路P47微操作控制电路P47传统设计键盘P80键盘轮廓设计键盘P80键盘输入无处理能力终端P81智能型终端P81终端网络终端P81Internet终端P81鼠标P82游戏杆P82触摸屏P82定点输入设备光笔P82数字转换器P834.输入设备数码相机P83平台式扫描仪P83图像扫描仪手持式扫描仪P83扫描输入设备传真机P84条形码阅读器P85磁墨水字符识别MICR P85字符和标记识别设备光学字符识别OCR P85光学标记识别OMR P85 语音输入设备P86数字笔记本P88其他输入设备视觉系统P88标准P89显示器阴极射线管P89平面显示器P89高清晰度电视机P90喷墨打印机P91非接触式打印机激光打印机P91热学打印机P91打印机点针打印机P31接触式打印机菊花轮打印机P315.输出设备行式打印机P31笔式绘图仪P92喷墨绘图仪P92绘图仪静电绘图仪P92直接成像绘图仪P92缩微输出设备P93其他输出设备语音输出设备P93。

GPU架构与技术详解GPU（Graphics Processing Unit）是一种专为处理图形和图像数据而设计的处理器。

它具有高度并行化的计算能力，能够在相同的时钟周期内处理多个任务，因此广泛应用于游戏、计算机辅助设计、科学计算等领域。

而GPU架构和技术是指GPU的内部结构和相关的技术细节，下面将详细介绍。

1.GPU架构（1）处理单元：GPU的核心部分是处理单元（Processing Unit），也称为流处理器（Stream Processor）。

处理单元是一个高度并行化的计算单元，它包含多个流多处理器（Streaming Multiprocessor，SM），每个SM包含多个处理核心（Processing Core）。

每个处理核心可以执行单个线程的指令，而SM则能够同时执行多个线程，充分利用GPU的并行计算能力。

（2）内存层次结构：GPU的内存层次结构包括全局内存、共享内存和寄存器等部分。

全局内存用于存储全局变量和数据，可以被所有处理单元访问。

共享内存用于同一个线程块中的线程之间共享数据，访问速度比全局内存更快。

寄存器用于存储线程的局部变量和计算结果。

（3）数据通路：GPU的数据通路包括输入/输出接口、数据总线、内存控制器等部分。

输入/输出接口用于连接GPU与主机系统，数据总线用于传输数据，内存控制器则负责管理内存访问和数据的读写。

2.GPU技术GPU的技术主要包括并行计算、片上内存、纹理映射、着色器等技术。

（1）并行计算：GPU的设计初衷是处理图形数据，但是由于其高度并行化的计算能力，广泛应用于通用计算领域。

GPU通过并行计算能够同时处理多个任务，大大提高计算效率。

（2）片上内存：为了减少对全局内存的访问，GPU引入了片上内存（On-Chip Memory）作为高速缓存。

片上内存位于SM内部，能够快速共享数据，提高访问速度。

（3）纹理映射：纹理映射（Texture Mapping）是一种将二维图像映射到三维模型表面的技术。

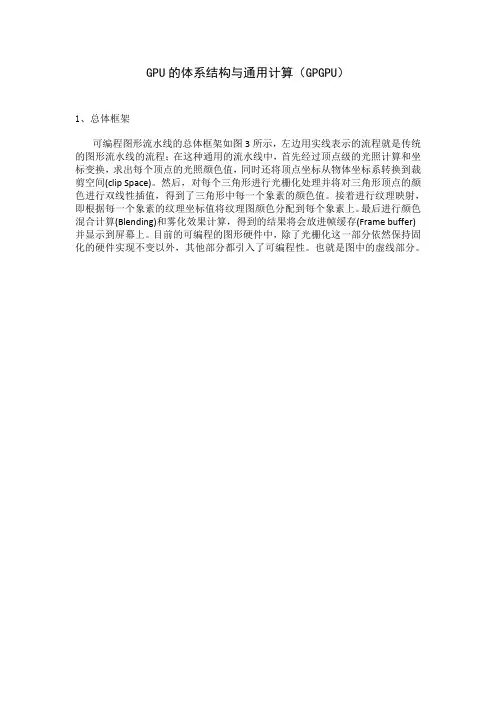

GPU的体系结构与通用计算（GPGPU）1、总体框架可编程图形流水线的总体框架如图3所示，左边用实线表示的流程就是传统的图形流水线的流程；在这种通用的流水线中，首先经过顶点级的光照计算和坐标变换，求出每个顶点的光照颜色值，同时还将顶点坐标从物体坐标系转换到裁剪空间(clip Space)。
