汽车车身油漆涂装检验规范

汽车喷漆质检标准有哪些有驾范本一：一、汽车喷漆质检标准1. 汽车外观质检标准1.1 色彩一致性底漆和涂层的颜色应与车身原色一致，不得出现色差或明显的偏色。

1.2 粗糙度涂层表面应均匀光滑，不应出现明显的凹凸或粗糙度。

1.3 光泽度涂层应具有一定的光泽度，反射光线应均匀且明亮，不得出现模糊或斑驳的情况。

1.4 无杂质涂层表面不得出现异物、尘埃等杂质，应保持光洁。

1.5 表面无气泡或鱼眼涂层表面不得出现气泡、鱼眼等缺陷，应保持平整。

1.6 无刮痕或划痕涂层表面不得出现刮痕、划痕等明显损伤，应保持平滑无瑕疵。

2. 汽车内饰质检标准2.1 材料质量内饰所使用的材料应符合相关安全和环保标准，不得使用有害物质。

2.2 细节工艺内饰部件的拼接、缝合等细节工艺应精细，无毛边、脱线等问题。

2.3 喷涂质量内饰部件的喷涂应均匀一致，不得出现色差、剥落等情况。

2.4 配件安装内饰配件的安装应准确无误，不得出现松动、歪斜等情况。

2.5 功能完善内饰部件的功能应完善，操作顺畅可靠，并符合设计要求。

3. 汽车电子设备质检标准3.1 安全性能汽车电子设备应符合相关安全标准，不得存在短路、发热等安全隐患。

3.2 功能稳定汽车电子设备的功能应稳定可靠，不得出现死机、卡顿等问题。

3.3 连接稳定汽车电子设备的连接性能应稳定，不得出现断连、延迟等情况。

3.4 操作便捷汽车电子设备的操作界面应简洁清晰，操作便捷。

3.5 相容性汽车电子设备应与汽车系统相容，不得出现不兼容或无法正常使用的情况。

附件：1. 汽车喷漆质检报告表2. 汽车内饰质检报告表3. 汽车电子设备质检报告表法律名词及注释：1. 色差：涂装颜色与车身原色之间的差异。

2. 粗糙度：表面凹凸程度的评定指标，粗糙度越大表面越不光滑。

3. 光泽度：反射光线的亮度和反射器具的表面平坦程度。

4. 鱼眼：涂层表面形成的小凹陷。

5. 杂质：涂层表面附着的尘埃、毛屑等异物。

6. 刮痕：涂层表面被尖锐物体擦过后形成的线状损伤。

汽车喷漆质量检验标准
汽车喷漆是汽车表面处理的重要环节，不仅能够美观大方，更能够保护汽车表
面免受外界环境的侵害。

因此，汽车喷漆的质量检验标准显得尤为重要。

下面将介绍汽车喷漆质量检验标准的相关内容。

首先，我们需要对汽车喷漆的颜色进行检验。

喷漆颜色应与车辆原有颜色相匹配，不应出现色差。

颜色的一致性是衡量喷漆质量的重要标准之一，只有颜色匹配度高，才能保证车辆整体外观的统一性。

其次，喷漆的平整度也是需要检验的重点之一。

平整度不仅关乎外观美观，更
关系到车漆的保护性能。

通过目测和手触，可以判断喷漆表面是否平整，是否有凹凸不平的现象。

平整度的不合格会直接影响到汽车的整体外观效果。

另外，喷漆的附着力也是需要重点检验的内容之一。

通过划格试验和粘结试验，可以检测喷漆与汽车表面的附着力。

附着力的好坏直接关系到喷漆的耐久性和抗腐蚀性能。

此外，还需要对汽车喷漆的光泽度进行检验。

光泽度是衡量汽车漆面光泽和透
明度的重要指标，也是影响汽车外观效果的重要因素之一。

通过观察和测量，可以判断喷漆的光泽度是否符合标准要求。

最后，还需要对汽车喷漆的环境适应性进行检验。

汽车在使用过程中会受到各
种环境因素的影响，如紫外线、酸雨、高温等，因此喷漆需要具有良好的环境适应性，能够保持长时间的良好状态。

综上所述，汽车喷漆的质量检验标准涉及颜色、平整度、附着力、光泽度和环
境适应性等多个方面。

只有严格按照标准进行检验，才能保证汽车喷漆的质量达到标准要求，确保汽车外观效果和使用寿命。

车身油漆检验技术条件(3版)引言车身油漆是新车制造过程中的必要工艺，它能够为汽车提供保护、美化和增加价值的作用。

因此，对车身油漆的性能、质量和工艺有一个标准化的检验体系非常重要。

本文旨在总结车身油漆的检验技术条件(3版)，从而帮助检验人员更好地判定汽车油漆的合格性。

一、检验技术条件1.1 检验项车身油漆的检验主要考核以下项目：1.颜色：检查油漆颜色是否与车身统一。

颜色变化不能超过色差5%2.亮度：使用亮度计测定车身各部位亮度，应在85%以上。

3.光泽度：采用针对横向和纵向的20度几何角反射测量仪或60度几何角反射测量仪进行检测，孔径应为9mm以上。

车身油漆的光泽度应在85%以上。

4.附着性：使用胶带进行检验，贴上去后迅速撕下，检查漆膜是否撕下或有裂纹现象。

5.硬度：使用铅笔做硬度测试，检查漆膜是否被刮伤。

6.耐污性：使用带有污渍的棉布，擦拭油漆表面，检查是否会划伤或起泡。

1.2 检验仪器车身油漆的检验需要使用专业仪器，包括：1.色差计：检测颜色差异。

2.亮度计：测定车身各部位亮度。

3.反射测量仪：测光泽度。

4.胶带：用于附着性测试。

5.铅笔：用于硬度测试。

6.污渍棉布：用于耐污性测试。

二、检验流程2.1 样品准备取车身各部位标准色板与待检车辆做对照，在同一光线下进行检测。

2.2 检验步骤1.颜色检验：取3个样品进行检测，按顺序放在色差计上，检测色差值是否在标准范围内。

2.亮度检验：使用亮度计进行测量，注意在同一光线下检测各部位的亮度。

3.光泽度检验：使用反射测量仪进行测量，注意测量角度，避免误差。

4.附着性检验：使用胶带进行测试，贴上胶带后，迅速撕下，检查油漆漆膜是否撕下或有裂纹现象。

5.硬度检验：使用铅笔进行测试，检查油漆表面是否有刮痕。

6.耐污性检验：使用带有污渍的棉布擦拭，检查是否会产生划痕或泡沫。

2.3 结果判定根据检测结果，依据《车身油漆检验技术条件》标准确定车身油漆是否合格，记录检测因素的数据，判断是否符合标准。

汽车喷涂产品检验标准
1. 引言
本文档旨在确定汽车喷涂产品的检验标准，以确保产品质量和安全性。

本标准适用于涂料、清漆和其他涂装材料，用于汽车外观喷涂和修复。

2. 检验要求
2.1. 化学成分检验
- 检测涂料和清漆的化学成分，确保符合相关法规和标准。

- 确定有害物质含量，如铅、有机溶剂等。

2.2. 外观检验
- 检查喷涂产品表面的光泽度、平滑度和颜色是否符合要求。

- 检查产品表面是否存在气泡、裂纹、鼓泡等缺陷。

2.3. 耐候性检验
- 通过暴露于恶劣天气条件下，检测产品的耐腐蚀性和耐候性能。

2.4. 附着力检验
- 确定涂层与底材之间的粘附力，以评估涂层的质量和稳定性。

2.5. 耐化学品检验
- 检测涂层的耐化学品性能，包括耐溶剂、酸碱、汽油等。

2.6. 薄膜厚度检验
- 测量涂层的薄膜厚度，以确保涂层均匀和符合要求。

3. 检验方法
- 使用合适的仪器和设备进行检验，包括光泽度计、显微镜、
冷热循环试验箱等。

- 根据相关标准和法规执行检验过程，并记录检测结果。

4. 结论
- 根据检验结果确定产品是否符合标准要求，以及是否能够满
足汽车喷涂的使用要求和性能。

5. 参考文献
- [相关法规和标准]
以上为汽车喷涂产品检验标准的基本内容，详细的检验流程和要求应根据具体情况和相关标准进行进一步制定。

以下内容是你可以参考的相关法规和标准：
[相关法规和标准1]
[相关法规和标准2]
[相关法规和标准3]。

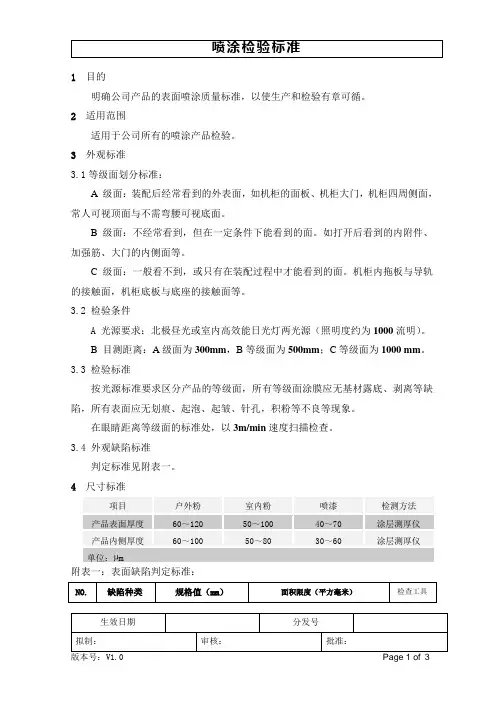

1 目的明确公司产品的表面喷涂质量标准，以使生产和检验有章可循。

2 适用范围适用于公司所有的喷涂产品检验。

3 外观标准3.1等级面划分标准：A 级面：装配后经常看到的外表面，如机柜的面板、机柜大门，机柜四周侧面，常人可视顶面与不需弯腰可视底面。

B 级面：不经常看到，但在一定条件下能看到的面。

如打开后看到的内附件、加强筋、大门的内侧面等。

C 级面：一般看不到，或只有在装配过程中才能看到的面。

机柜内拖板与导轨的接触面，机柜底板与底座的接触面等。

3.2 检验条件A 光源要求：北极昼光或室内高效能日光灯两光源（照明度约为1000流明）。

B 目测距离：A 级面为300mm ，B 等级面为500mm ；C 等级面为1000 mm 。

3.3 检验标准按光源标准要求区分产品的等级面，所有等级面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、起泡、起皱、针孔，积粉等不良等现象。

在眼睛距离等级面的标准处，以3m/min 速度扫描检查。

3.4 外观缺陷标准判定标准见附表一。

4 尺寸标准项目 户外粉 室内粉 喷漆 检测方法 产品表面厚度 60～120 50～100 40～70 涂层测厚仪 产品内侧厚度 60～10050～8030～60涂层测厚仪单位：µm附表一：表面缺陷判定标准：5性能标准5.1 喷涂色板制作A、在烘烤时，每一炉均需制作2件色板，以备性能测试需要。

取与制品同材质的金属板，尺寸80×120，与产品正常条件下加工，出炉后标识好粉号、固化条件、日期与时间，并由QE签名经确认后编号命名登记管理。

一件测试用，一件存档。

B、制程喷粉色板有效期限为二年，保存在室温下，保存温湿度为70±15%，5.2 非破坏性检验检验项目光泽：使用光泽计来判定，入射角度60°，±5%误差为检验合格。

色泽：颜色须符合设计图纸或与色板比较无明显差异。

5.3 破坏性检验5.3.1附着力测试：百格试验法：喷涂后，取一随炉色板，在涂膜面上，按间隔1mm纵横平行刻画11道，以适当的力度（划痕以露出基体为准）在喷涂面划成100个方格，再用强力透明胶覆盖按紧，呈45度角，然后突然撕掉，此时检查方格内之物是否掉落，1格为百分之一，验收标准为5级，即脱落数量为不超过5个方格为合格。

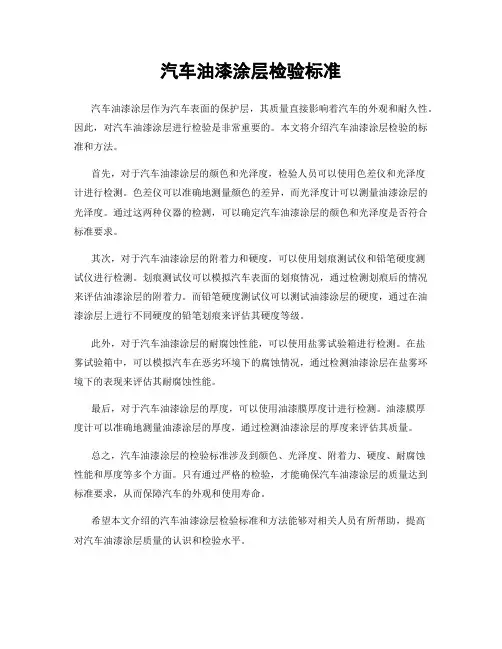

汽车油漆涂层检验标准
汽车油漆涂层作为汽车表面的保护层，其质量直接影响着汽车的外观和耐久性。

因此，对汽车油漆涂层进行检验是非常重要的。

本文将介绍汽车油漆涂层检验的标准和方法。

首先，对于汽车油漆涂层的颜色和光泽度，检验人员可以使用色差仪和光泽度
计进行检测。

色差仪可以准确地测量颜色的差异，而光泽度计可以测量油漆涂层的光泽度。

通过这两种仪器的检测，可以确定汽车油漆涂层的颜色和光泽度是否符合标准要求。

其次，对于汽车油漆涂层的附着力和硬度，可以使用划痕测试仪和铅笔硬度测
试仪进行检测。

划痕测试仪可以模拟汽车表面的划痕情况，通过检测划痕后的情况来评估油漆涂层的附着力。

而铅笔硬度测试仪可以测试油漆涂层的硬度，通过在油漆涂层上进行不同硬度的铅笔划痕来评估其硬度等级。

此外，对于汽车油漆涂层的耐腐蚀性能，可以使用盐雾试验箱进行检测。

在盐
雾试验箱中，可以模拟汽车在恶劣环境下的腐蚀情况，通过检测油漆涂层在盐雾环境下的表现来评估其耐腐蚀性能。

最后，对于汽车油漆涂层的厚度，可以使用油漆膜厚度计进行检测。

油漆膜厚
度计可以准确地测量油漆涂层的厚度，通过检测油漆涂层的厚度来评估其质量。

总之，汽车油漆涂层的检验标准涉及到颜色、光泽度、附着力、硬度、耐腐蚀
性能和厚度等多个方面。

只有通过严格的检验，才能确保汽车油漆涂层的质量达到标准要求，从而保障汽车的外观和使用寿命。

希望本文介绍的汽车油漆涂层检验标准和方法能够对相关人员有所帮助，提高
对汽车油漆涂层质量的认识和检验水平。

涂装检验作业指导书涂装车身漆膜检验标准文件编号版本第一版生效日期2012-5-231 范围本文件规定了涂装后车身的验收条件、漆膜涂层A、B、C、D区域划分和验收方法。

本文件适用于电动车。

2 验收条件2.1 验收区域验收区域的照度为800～1500lx，均匀照射，采用带反射板自然纯正色日光灯照明。

2.2 验收人员验收人员辨色力正常，视力为1.0以上（含校正后），验收人员应具有较丰富的涂装检验知识和实践经验，了解涂装工艺规程及技术要求。

2.3 测试方法除仪器测定外，目测点到被验收面的距离为（0.4～1.0）m，目测角度在被验收面的任一方向。

3 A区划分及要求3.1 A区域划分3.1.1 侧表面车身左右外侧表面(含车门底边)（红色标注）以上至流水槽上边沿区和车身顶盖前挡风玻璃左右侧200mm宽的区域表面以及左右前翼子板各外表面，见图1所示红色框部分。

共12页第1页A区域图1 A区域标记处数更改依据签字日期编制（日期）审核（日期）会签（日期）批准（日期）涂装检验作业指导书涂装车身漆膜检验标准文件编号版本 第一版 生效日期2012-5-233.1.2车身前机盖及顶盖表面车身前机盖外表面区域和前挡风玻璃上沿至顶盖区域外表面200mm 区域，见图2所示红色框区域内。

图23.1.3后盖外表面及顶盖后表面后盖外表面(含后盖底边)以上至流水槽上边沿区域见图3所示红色框范围内。

图3 A 区域3.2 A 区外观要求3.2.1 不允许有能识别的补漆痕。

3.2.2 不允许有砂纸纹存在，不允许有针孔、流痕存在。

3.2.3 不允许有露底、起泡、剥落、碰划伤、水印等缺陷。

A 区域A 区域A区域共12页 第2页4.1.1 车身外侧表面下部车身外侧表面下部200mm 以下部位和左右门槛外表面，见图4所示红框线内。

图4 B 区域标记 处数 更改依据签字 日期编制（日期） 审核（日期）会签（日期）批准（日期）B 区域B 区域此为后牌照位外侧下200mm涂装检验作业指导书涂装车身漆膜检验标准文件编号版本 第一版 生效日期2012-5-234.1.2车顶盖除A 区（外沿宽200mm 范围为A 区）以外的区域车顶盖除A 区以外的区域，见图5所示红色框线内：图5 B 区域4.1.3左右车门上部可视区域及车身门框非内饰安装部位，见图6红色框线内：图6 B 区域4.2 B 区外观：4.2.1 不允许有露底、起泡、剥落、碰划伤、水印。

车身面油漆检验指导书一、目的本指导书旨在规范车身面油漆检验的流程和标准，确保车身油漆质量符合相关要求，提高产品外观质量，增强客户满意度。

二、适用范围本指导书适用于所有新生产的车身面油漆的检验，包括但不限于轿车、SUV、MPV 等车型。

三、检验工具和设备1、色差仪：用于测量车身油漆颜色与标准色板之间的色差。

2、光泽度仪：用于测量车身油漆的光泽度。

3、膜厚仪：用于测量车身油漆的膜厚。

4、硬度计：用于测量车身油漆的硬度。

5、放大镜：用于观察车身油漆表面的细微缺陷。

6、照明设备：提供充足、均匀的照明，以便清晰观察车身油漆表面。

四、检验环境要求1、检验区域应保持清洁、干燥，无灰尘和杂物。

2、检验区域的温度应在 20℃ 25℃之间，相对湿度应在 40% 70%之间。

3、照明条件应符合相关标准，一般要求光照强度在 1000 2000 lux 之间，且光线均匀，无阴影和反光。

五、检验人员要求1、检验人员应经过专业培训，熟悉车身面油漆检验的标准和方法。

2、检验人员应具备良好的视力和颜色辨别能力，无色盲、色弱等视觉缺陷。

3、检验人员应保持客观、公正的态度，严格按照检验标准进行检验。

六、检验项目和标准1、颜色和色差车身油漆颜色应与标准色板一致，无明显色差。

色差测量值应符合相关标准，一般要求ΔE ＜ 10（根据具体车型和客户要求可有所不同）。

2、光泽度车身油漆的光泽度应均匀，无明显的光泽差异。

光泽度测量值应符合相关标准，一般要求高光部分光泽度＞90%，哑光部分光泽度符合设计要求。

3、膜厚车身油漆的膜厚应均匀，符合设计要求。

一般来说，底漆膜厚在20 30μm 之间，色漆膜厚在15 25μm 之间，清漆膜厚在30 50μm 之间。

4、硬度车身油漆的硬度应符合相关标准，一般要求铅笔硬度＞ H。

5、外观质量车身油漆表面应平整、光滑，无橘皮、流挂、针孔、缩孔、起泡、起皱、颗粒、砂纸痕等缺陷。

车身油漆表面的划痕和磕碰应符合相关标准，一般要求轻微划痕长度＜ 50mm，深度＜ 01mm，磕碰面积＜ 10mm²。

汽车油漆涂层检验标准(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除汽车油漆涂层检验标准1、检验方法：1.1油漆试板的制备1.1.1试板底材的规格玻璃板 100x80x2-3(mm)马口铁板 120x50x0.3(mm)08AL钢板 120x50x0.8-1.2(mm) （一般性能试板） 150x70x0.8-1.2(mm) （其他性能试板） 250x150x0.8-1.2(mm) （耐候性能试板）1.1.2试板底材表面要求平整、光滑、无卷边、无锈迹，其他要求按GB9271进行。

1.1.3性能测试的温度、湿度条件除有特殊规定，性能测试环境温度和湿度条件按GB9278进行。

1.1.4漆膜的制备所有待测试的油漆样板，漆膜制备按下述要求之一进行：⑴ GB/T1717 漆膜一般设备；⑵ GB/T9271 色漆和清漆标准试板；⑶实际生产的工艺流程；⑷材料试验大纲的要求。

1.2鲜映度的测定鲜映度(DOI)值的测定评价方法按“漆膜鲜映性测定仪”的产品说明书进行。

1.3耐温变性试验将试验样板从室温放入80℃烘箱内6h，取出冷却至室温，再放入-40℃低温箱内1h，取出样板，冷却至室温一周期，试验样板经过技术指标要求的试验周期以后，检测涂层的下列性能不得降低：附着力、弹性、杯突试验。

1.4耐酸性将试验样板（1/2-2/3）浸入蓄电池用硫酸中（硫酸不得重复使用）在室温下达到规定的时间后，涂层不得起泡，也不得有明显可见的色泽变化，充许涂层有轻微软化，但在室温下放置24h后必须重新硬化，并符合下列要求：弹性3mm；附着力1级；杯突5mm。

1.5耐碱性将试验样板（1/2-2/3）浸入80±2℃、浓度为5%的碳酸钠溶液中，在达到规定的时间后，用自来水冲洗样板并在室温下干燥24h 后，涂层应符合下列要求：弹性3mm；附着力1级；杯突5mm。

1.6耐机油性将试验样板（1/2-2/3）浸入80±2℃的L—E10#内燃机润滑油中，在达到规定的时间后，用干抹布擦净样板，并在室温下干燥24h，涂层下列性能不得降低：附着力、弹性、杯突试验。

汽车车身油漆涂装检验规范1主题内容与适用范围本标准规定了汽车车身油漆涂装检验的检验内容、技术要求、检验方法以及检验记录要求。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

QC/T484 汽车油漆涂层GB 1728 涂膜、腻子干燥时间测定方法GB 1764 漆膜厚度测定方法GB 1743 漆膜光泽测定法GB 1720 漆膜附着力测定法3用语解释3.1漆后车身漆后车身是指油漆涂层涂装施工完成后的车身。

3.2油漆涂层缺陷用语4 检验条件4.1 检验环境4.1.1 环境整洁，空气清新。

不应有明显影响检验作业的热气、湿气、烟尘，噪声不得高于70dB（A）。

4.1.2 采用带反射板自然纯正色日光灯照明，照度（1000~2000）lx。

4.2 检验人员检验人员辩色力正常，视力在0.8以上（含校正后）。

检验人员应具有较丰富的油漆涂装检验知识和实践经验，了解涂装工艺规程及技术要求。

检验时，着中性颜色工装。

4.3检验仪器及量器具4.3.1 检验仪器：磁性测厚仪、光电光泽仪、划格器等。

4.3.2 量器具：钢板尺、中华牌高级绘图铅笔（H、HB、B三种规格）、单面刀片等。

4.3.3 所用仪器及量具应符合计量检定要求，并在有效检定周期内。

5检验内容5.1表面油漆涂层质量表面油漆涂层质量检验包括：生锈、起泡、脱落、裂纹、露底、桔皮、油漆损伤、流痕、发花、色差、针孔、颗粒、絮状丝、砂纸纹、板金凸凹、缩孔、划伤、流挂、漆薄、灰印、湿印、油点、斑痕、痱子等缺陷，并检验漆膜硬度、厚度、附着力、光泽性能等。

5.2隔音绝热涂层及密封耐磨涂层质量隔音绝热涂层及密封耐磨涂层质量检验包括：漏涂、脱落、堆积（结块）、开裂等缺陷，并检验涂层干燥状况及厚度等。

6检验程序及方法6.1涂装表面检验区域划分根据各涂装表面对质量影响的程度，把车身表面划分为A、B、C、D、E五个检验区域。

喷漆检验标准喷漆是一种常见的表面处理方法，广泛应用于汽车、家具、机械设备等领域。

喷漆的质量直接影响产品的外观和耐久性，因此喷漆的检验标准显得尤为重要。

本文将就喷漆检验标准进行详细介绍，以便相关人员能够准确把握喷漆质量的评估标准。

1.外观检验。

外观是最直观的喷漆质量指标之一。

外观检验包括色泽、光泽、平整度等方面的评估。

色泽要求应与标准样品一致，不能出现色差；光泽度要求均匀一致，不能有明显的亮度差异；平整度要求表面平整，不能有凹凸不平或者气泡、流挂等缺陷。

外观检验可以通过肉眼直接观察，也可以借助专业的检测仪器进行评估。

2.附着力检验。

喷漆的附着力是指涂层与基材之间的结合程度，直接关系到涂层的耐久性。

附着力检验通常采用划格法或者粘贴法进行评估。

划格法是利用划痕工具在涂层表面划出一定间距的格子，然后用胶带粘取格子上的漆膜，通过观察漆膜的脱落情况来评估附着力；粘贴法则是将胶带粘贴在涂层表面，然后迅速撕下，通过观察漆膜的脱落情况来评估附着力。

3.耐候性检验。

喷漆产品在使用过程中会受到各种环境因素的影响，因此耐候性是一个重要的检验指标。

耐候性检验通常包括耐光性、耐腐蚀性等内容。

耐光性是指涂层在阳光、紫外线等照射下的稳定性，耐腐蚀性是指涂层在酸碱、盐雾等腐蚀介质中的稳定性。

耐候性检验可以通过人工加速老化试验或者自然暴露试验进行评估。

4.涂层厚度检验。

涂层的厚度直接关系到其保护性能，因此涂层厚度的检验十分重要。

涂层厚度可以通过磁感应式涂层厚度计、激光扫描式涂层厚度计等仪器进行测量。

涂层厚度的检验要求根据产品的具体要求进行，通常会规定最小厚度和最大厚度的范围。

5.环保性检验。

随着环保意识的提高，涂料的环保性也成为了重要的检验指标。

环保性检验包括挥发性有机物（VOC）含量、重金属含量等内容。

VOC是指在常温下易挥发的有机物质，其含量的高低直接关系到涂料的环保性。

重金属是常见的污染物，其含量的高低直接关系到涂料的安全性。

车身涂层分为A 、B 、C 、D 四区，见下图。

A 区：为前围、车门、侧围搁梁与腰梁之间的区域；B 区：为后围、前保险杠、腰梁与下边梁之间的区域；C 区：为顶盖全部；D 区：为底架与地板下面。

1.检验环境2.环境照度3.检验员视力在接近自然光处；1000~1300lx；0.8 以上，无色盲。

序号要求检验方法备注A 区不应有直径超过1.5mm 的目测，触感及用通用梁具1 麻点， B、C 区不应有直径超测量过 2mm 的麻点2 3 4 5 6 78 9101112 A、B、C 区不应有颗粒A、B 区不应有直径大于 1.5mm的针孔A、B、C 区不应有露底D 区不应有露白A、B 区漆膜光泽度应不低于90%，相邻部位不应有光泽差异A、B 区不应有直径大于 1mm的起泡A 区在 20c内不应有超过 5个直径大于 1mm 的凹陷；B、C 区在 10c内不应有超过 5 个的任何凹陷A、B 区在 50c内，不应有超过 2 个直径大于 1mm 的杂漆A、B 区表面不应有明显桔皮状皱纹A、B、C 区不应有明显流痕A、B 区不应有明显磨痕目测及触感相距 30cm 目测相距 50cm 目测相距 50cm 目测相距 50cm 目测(按 GB1743的规定执行)相距 30cm 目测直径小于0.2mm 的凹陷不计相距 50mm 目测相距 50cm 目测散乱光下，相距50cm 目测相距 50cm、与检测面成20 磨痕方向为车度~90 度目测辆前进方向相距 30cm 目测13141516171819 A、B、C 区内同一颜色漆面不应有明显的色差A 区不应有不光滑触感； A、B区的同种蒙皮内，同一颜色漆面不应有色差及不光滑处； B、C 区的表面光亮度应均匀一致，不应发乌或者局部发乌A、B 区不应有长度大于 5mm深度大于 0.2mm，且露出底漆或者基体金属的划伤A、B 区不应有直径大于 1mm露出底漆或者基体金属的漆层剥落A、B 区不应有明显的擦伤、污损与压痕A、B、C 区漆膜厚度应符合GB11380 的规定A、B、C 区的彩带漆膜应完整均匀，彻底遮盖下面漆面，且边线整齐不应有锯齿流痕，其直线度为 1000：2相距 50cm 目测或者对照标准色卡相距 30cm 目测及触感相距 30cm 目测，用通用梁具测量相距 30cm 目测相距 30cm 目测按 GB1764 的规定进行相距 50cm 目测，通用梁具测量1.麻点：涂层表面浮现的凹坑现象，即由水、气泡破裂而产生的泡疤。

喷漆质量检验标准（一）引言：喷漆质量检验标准是保证喷涂表面质量和涂装工艺稳定性的关键要素。

本文将介绍喷漆质量检验标准的相关内容，包括表面平整度、颜色一致性、附着力、涂层厚度和光泽度方面的检验要点。

正文：一、表面平整度检验1. 检查喷涂表面是否存在凹凸不平的现象。

2. 使用直尺或钢片检测表面是否符合正常平整度要求。

3. 检查表面是否存在鱼眼、皱纹等缺陷。

4. 利用手触摸表面检测是否存在明显的颗粒、气泡等。

二、颜色一致性检验1. 使用标准颜色卡与喷涂表面进行对比。

2. 在不同光线条件下检查颜色是否保持一致。

3. 利用专业仪器测量颜色参数，如色差、色调等。

4. 对比不同批次的喷漆，评估颜色是否一致。

三、附着力检验1. 使用划格器或者胶带进行附着力测试。

2. 进行交叉划格检验，评估涂层是否牢固。

3. 根据涂层剥离情况，确定附着力等级。

4. 检查涂层是否存在开裂、剥落等现象。

四、涂层厚度检验1. 使用合适的仪器测量涂层厚度。

2. 确保涂层厚度达到设计要求。

3. 检查涂层是否均匀，避免存在厚度梯度。

4. 对涂层厚度进行统计分析，评估涂装工艺的稳定性。

五、光泽度检验1. 使用光泽度仪测量涂层的光泽度值。

2. 对光泽度进行定量评估，确保符合标准要求。

3. 在不同角度下观察涂层反射情况，检查是否存在异物和划痕。

4. 检验光泽度是否达到设计要求，对涂装过程进行优化和改进。

总结：喷漆质量检验标准的实施对确保喷涂表面质量起着至关重要的作用。

通过对表面平整度、颜色一致性、附着力、涂层厚度和光泽度的检验，可以评估喷漆质量是否合格，从而保证涂装工艺的稳定性和产品质量的一致性。

在实施喷漆质量检验标准时，需要根据具体情况制定相应的检验方法和参数，以确保检验的准确性和可靠性。

涂装作业标准 涂装车身漆膜检验标准文件编号 XDYC/J Ｓ—G Y ·T —09—1版本 第一版 生效日期２0１2-5-２３1 范围本文件规定了涂装后车身的验收条件、漆膜涂层A 、B 、C 、D 区域划分和验收方法。

本文件适用于X ＤＹ５050电动车。

２ 验收条件2。

1 验收区域验收区域的照度为８00～150０lx,均匀照射，采用带反射板自然纯正色日光灯照明。

２．2 验收人员验收人员辨色力正常,视力为１.0以上（含校正后)，验收人员应具有较丰富的涂装检验知识和实践经验,了解涂装工艺规程及技术要求。

2.３ 测试方法除仪器测定外,目测点到被验收面的距离为（０.4~1。

0）m,目测角度在被验收面的任一方向。

3 A 区划分及要求3．1 A 区域划分 3。

1。

1 侧表面车身左右外侧表面(含车门底边)(红色标注)以上至流水槽上边沿区和车身顶盖前挡风玻璃左右侧２00ｍm 宽的区域表面以及左右前翼子板各外表面,见图1所示红色框部分。

图1 Ａ区域A 区域共12页 第1页涂装车身漆膜检验标准版本 第一版 生效日期2012-５—233.1。

2车身前机盖及顶盖表面车身前机盖外表面区域和前挡风玻璃上沿至顶盖区域外表面2０0m ｍ区域,见图２所示红色框区域内。

图23．1.3后盖外表面及顶盖后表面后盖外表面（含后盖底边）以上至流水槽上边沿区域见图3所示红色框范围内。

图3 A 区域3.2 A 区外观要求３。

２。

１ 不允许有能识别的补漆痕.3.2.2 不允许有砂纸纹存在，不允许有针孔、流痕存在。

3.2。

3 不允许有露底、起泡、剥落、碰划伤、水印等缺陷.3。

2.4 在100mm ×１００mm 的范围内允许有1颗直径d ≤0.5mm 的颗粒存在,但两颗粒之间距离须≧２０㎝;小于0.1mm 的颗粒忽略不计。

３.2。

5 允许有不影响外观的、分布均匀、极轻微“桔皮”存在。

3．2.６ 在1m ×1m 内允许有１处小于高度差≤０。

汽车喷涂产品检验标准1. 引言本标准旨在规范汽车喷涂产品的质量检验要求，以确保产品的安全性、可靠性和符合相关法律法规。

2. 适用范围本标准适用于所有汽车喷涂产品，包括但不限于汽车漆、清漆、底漆等。

3. 检验要求3.1 外观检验汽车喷涂产品的外观应符合以下要求：- 表面平整，无明显凹凸；- 色彩鲜艳，光泽均匀；- 无气泡、鱼眼等缺陷；- 无刮痕、磨损或脱落。

3.2 化学性能检验汽车喷涂产品的化学性能应符合以下要求：- 各项化学指标应在符合国家标准范围内；- 符合相关环保法规的要求，无有害物质溢出。

3.3 耐候性检验汽车喷涂产品的耐候性应符合以下要求：- 耐紫外线照射，不易褪色；- 耐高温、低温等极端环境；- 耐酸碱等化学性质变化。

3.4 粘附力检验汽车喷涂产品的粘附力应符合以下要求：- 与汽车表面粘附牢固，不易剥离或脱落；- 经过抗划伤、冲击等测试后，粘附性能良好。

4. 检验方法根据产品的不同特性，可采用以下方法进行检验：- 外观检验：目测检查或使用显微镜检查；- 化学性能检验：使用相应化学分析方法进行检测分析；- 耐候性检验：暴露在不同环境条件下进行耐候实验，并评估性能变化；- 粘附力检验：使用相应的粘附力测试设备进行测试。

5. 检验记录与报告针对每批次的汽车喷涂产品，应制定检验记录，并填写相应的检验报告。

记录和报告应包含以下信息：- 产品批次号；- 检验日期和地点；- 检验方法和结果；- 检验人员签名。

6. 结论本标准制定了汽车喷涂产品的质量检验要求和检验方法，以确保产品质量符合相关标准和法规。

企业应按照本标准进行自检和第三方检验，以提高产品质量和市场竞争力。

> 注意：以上检验标准为一般性要求，根据具体产品的特性和国家法规的要求，可进行相应的调整和补充。
