YUYT-105 新能源燃料电池教学实验台

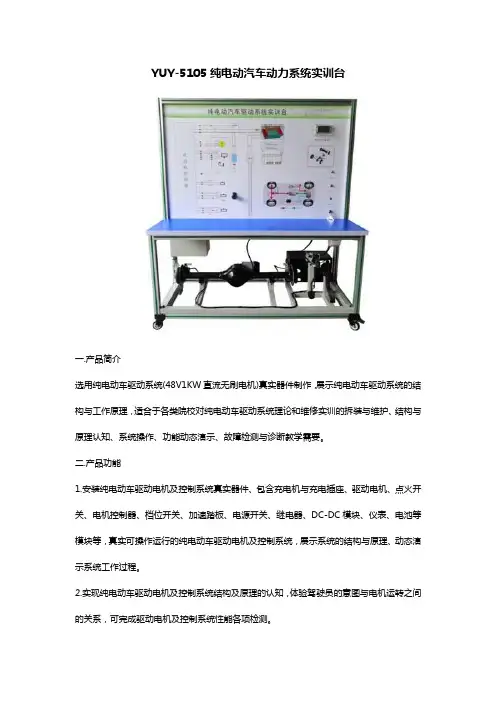

YUY-5105纯电动汽车动力系统实训台一.产品简介选用纯电动车驱动系统(48V1KW直流无刷电机)真实器件制作，展示纯电动车驱动系统的结构与工作原理，适合于各类院校对纯电动车驱动系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二.产品功能1.安装纯电动车驱动电机及控制系统真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、加速踏板、电源开关、继电器、DC-DC模块、仪表、电池等模块等，真实可操作运行的纯电动车驱动电机及控制系统，展示系统的结构与原理、动态演示系统工作过程。

2.实现纯电动车驱动电机及控制系统结构及原理的认知，体验驾驶员的意图与电机运转之间的关系，可完成驱动电机及控制系统性能各项检测。

3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。

4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

5.多功能仪表真实显示系统电流与电压、转速、档位等数据变化。

6.具有诊断接口，通过上位机软件进行读取系统数据流信息（包含刹车开关、档位、电机转速与电压电流、电子油门等工作状态）与故障内容。

7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点12个。

8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

9.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

10.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

三.技术规格1.外形尺寸（mm）：1500×700×1700(长×宽×高)2.面板外形尺寸（mm）：1448×940mm（长*宽）3.移动脚轮：100*60mm4.工作温度：-40℃～+50℃5.驱动电机与控制器：DC48V 1kw 3000rpm(直流无刷电机)6.电池：磷酸铁锂离子动力电池组48V20AH带充电机7.制动装置：2轮液压制动四.实训（实验）项目1.驱动电机及控制系统维护与保养、使用操作,驱动电机与控制系统结构原理功能、故障诊断与维修;2.电动机性能、能量管理检测;3.手动维修开关结构原理功能；4.高压互锁的保护作用；5.车载充电机工作原理和引脚定义，车载充电机常见故障和更换,电池充电操作；6.DC-DC转换器工作原理和引脚定义，DC-DC转换常见故障和更换；7.电子油门踏板工作原理和引脚定义，电子油门踏板常见故障和更换；8.档位控制器（开关）工作原理和引脚定义，档位控制器（开关）常见故障和更换；9.纯电动汽车动力系统拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断。

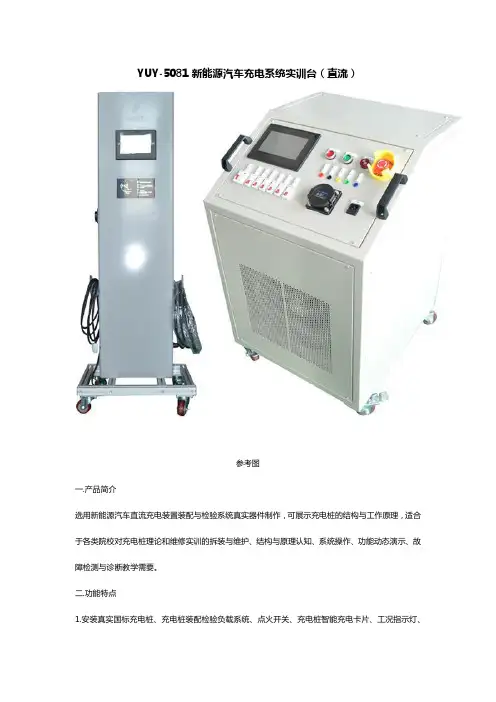

YUY-5081新能源汽车充电系统实训台（直流）参考图一.产品简介选用新能源汽车直流充电装置装配与检验系统真实器件制作，可展示充电桩的结构与工作原理，适合于各类院校对充电桩理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二.功能特点1.安装真实国标充电桩、充电桩装配检验负载系统、点火开关、充电桩智能充电卡片、工况指示灯、电源开关、操纵开关、充电桩充电端口等，真实可操作运行的充电桩装配与检验系统。

2.面板采用4mm厚铝塑板，立式安装面板打印有彩色电路图与工作原理示意图；学员可直观对照系统结构原理图和实物，认识和分析系统的工作原理。

3.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

4.安装充电桩的显示装置，同步显示数据。

操作软件显示充电电压、充电电流、充电电量、充电时间等；具有三种充电模式：按金额充电、按时间充电、按电量充电等。

安全保护功能，具有输入侧过压、欠压保护，输出侧过压、过流保护，过温、短路、漏电、防雷、电池防反接等保护。

具有电源、充电、故障三种状态指示。

核心控制板可实现刷卡信息采集处理；LTE（4G）、GSM多模通讯传输，GPS 定位，射频识别卡系统、电流电压参数采集处理并显示或报警；用电量采集计量、保护等功能。

5.直流充电桩产品的使用现场运行状态的检验考核及定量检验，可以帮助产品现场安装调试和验证。

测试模块严格依照相关国标要求研发生产，真实模拟电动汽车充电过程，可测量充电电压、测量CP、CC等引导信号，同时可以避免实车作为检查装置因充电桩故障导致的损坏。

该模块使用充电桩供电，无需外置供电。

同时测量充电机的输出电压、电流、功率、纹波系数以及充电机的电能误差等参数，同时还具备BMS模拟器、绝缘电阻测试、温度采集、湿度采集、GPS北京时间校准等功能，全程可实现自动化测试。

大屏幕中文菜单显示，显示信息量大，操作方便。

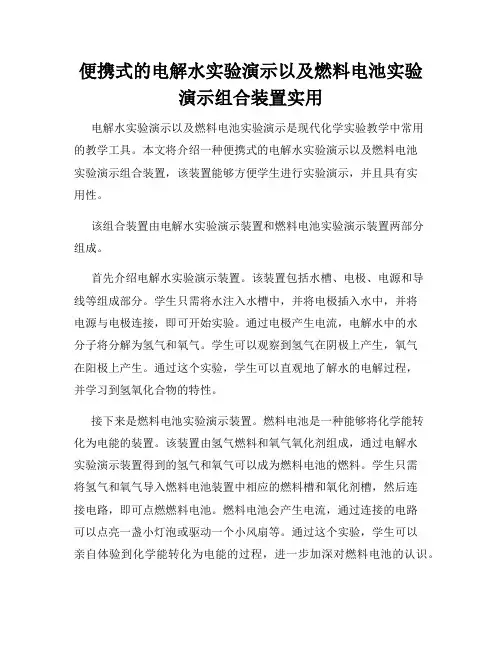

便携式的电解水实验演示以及燃料电池实验演示组合装置实用电解水实验演示以及燃料电池实验演示是现代化学实验教学中常用的教学工具。

本文将介绍一种便携式的电解水实验演示以及燃料电池实验演示组合装置，该装置能够方便学生进行实验演示，并且具有实用性。

该组合装置由电解水实验演示装置和燃料电池实验演示装置两部分组成。

首先介绍电解水实验演示装置。

该装置包括水槽、电极、电源和导线等组成部分。

学生只需将水注入水槽中，并将电极插入水中，并将电源与电极连接，即可开始实验。

通过电极产生电流，电解水中的水分子将分解为氢气和氧气。

学生可以观察到氢气在阴极上产生，氧气在阳极上产生。

通过这个实验，学生可以直观地了解水的电解过程，并学习到氢氧化合物的特性。

接下来是燃料电池实验演示装置。

燃料电池是一种能够将化学能转化为电能的装置。

该装置由氢气燃料和氧气氧化剂组成，通过电解水实验演示装置得到的氢气和氧气可以成为燃料电池的燃料。

学生只需将氢气和氧气导入燃料电池装置中相应的燃料槽和氧化剂槽，然后连接电路，即可点燃燃料电池。

燃料电池会产生电流，通过连接的电路可以点亮一盏小灯泡或驱动一个小风扇等。

通过这个实验，学生可以亲自体验到化学能转化为电能的过程，进一步加深对燃料电池的认识。

这个便携式的电解水实验演示以及燃料电池实验演示组合装置具有以下优点：首先，该装置便携性好。

由于该装置采用了简单的设计和结构，整个装置比较小巧轻便，便于携带和使用。

学生可以将该装置轻松地放入背包中，随时随地进行实验演示。

其次，该装置操作简单。

学生只需按照指示将相应的材料放入装置中，并连接电路，即可开始实验演示。

学生无需复杂的操作步骤和专业的设备，大大降低了实验的难度和门槛。

最后，该装置具有实用性。

电解水实验演示和燃料电池实验演示是化学学科中常见的实验内容，通过这个装置，学生可以有效地观察到实验现象，并理解相关理论知识。

同时，该装置还可以培养学生的实验操作能力和动手能力，为学生将来从事科学研究打下良好的基础。

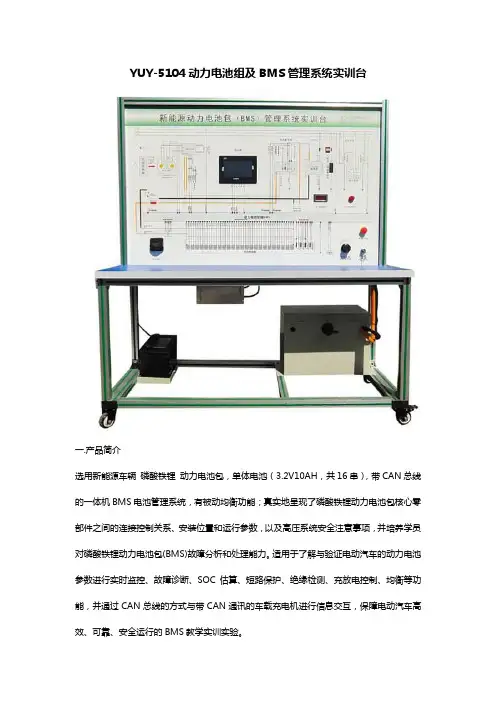

YUY-5104动力电池组及BMS管理系统实训台一.产品简介选用新能源车辆磷酸铁锂动力电池包，单体电池（3.2V10AH，共16串），带CAN总线的一体机BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。

适用于了解与验证电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互，保障电动汽车高效、可靠、安全运行的BMS教学实训实验。

二.功能特点1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系。

2.各主要部件安装在实训台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。

3.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。

3.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。

3.2具有完备的故障等级报警功能，包括电压、电流、温度等故障报警。

3.3具有SOC估算功能。

3.4具有充放电控制功能。

3.5具有被动均衡管理功能。

3.6系统开关无源机械触点。

4.动力电池包显示器（7寸触摸屏）安装在面板上，可以观察充放电过程各项参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。

（配套可正常运行操作的BMS上位机检测标定软件）。

5.实训台配放电模块，模仿车辆能量消耗过程，放电电流大小可以选择动力电池包设置有新能源汽车机械维修开关，可以打开上盖观察；高压电器连接器均采用国标产品，性能可靠。

6.实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。

YUY-102 太阳能教学模拟实训台1、系统规格系统最大电压：21.5V系统最大电流：2A系统最大功率：25W太阳能电池规格组件尺寸(L*W*H)：621*281*28mm，单晶硅太阳能电池x 1最佳功率：20W最佳工作电压：17.05±0.5V最佳工作电流：1.20±0.10A，2. 控制器规格：光电控制器：额定电流为10A，配置铅酸蓄电池，负载为100W以下的12V直流负载，控制单元一信道为光控输出，另一通道为多类定时输出用户型控制器：，额定电压：12V，最大光电电池功率：60W，最大负载电流：5A，过放电压：11.0 ± 0.5，蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关3. 电表规格：电流表：x 3, 0~2A，显示模式︰0.5”LCD液晶显示电压表：x 3, 0~20V，显示模式︰0.5”LCD液晶显示温度表：x 1, -19.9～99.9℃4. 负载：风扇：x 1，额定电压：12V，工作电流：0.25A，功率：3W交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3WLED灯：1组(7颗)；蜂鸣器：x 1；马达：x 1，额定电压：12V，工作电流：0.25A，功率：3W开关：x 1；按钮：x 15. 电池：阀控式密封铅酸蓄电池，额定电压：12V，额定容量(20hr) ：3.3Ah，充电方法（恒压），循环︰最大充电电流为825mA6. 电压器：1个电压器(可变电阻)，电阻值调整范围为0～1kΩDC/DC：5个DC/DC电源模块提供DC转AC模块7. 实验单元：实验一太阳能电池发电原理实验实验1-1 太阳能光电板能量转换实验实验1-2 环境对光电转换影响实验实验二太阳能电池光电系统直接负载实验实验三光电控制型太阳能系统发电实验实验3-1 光电型控制单元工作原理实验实验3-2 光电型控制单元充放电保护实验实验四用户型太阳能发电和利用实验实验4-1 用户型控制单元工作原理实验4-2 用户型控制单元充放电保护实验实验五太阳能系统电器负载实验实验六综合实验实验七太阳能电池基本特性测试实验实验八外部扩充DC转AC外接电器实验实验九单晶太阳能电池I-V特性曲线实验友情提示：您只要致电：我们可以解答太阳能教学模拟实训台相关疑问!我们可以帮您推荐符合您要求的太阳能教学模拟实训台相关产品!。

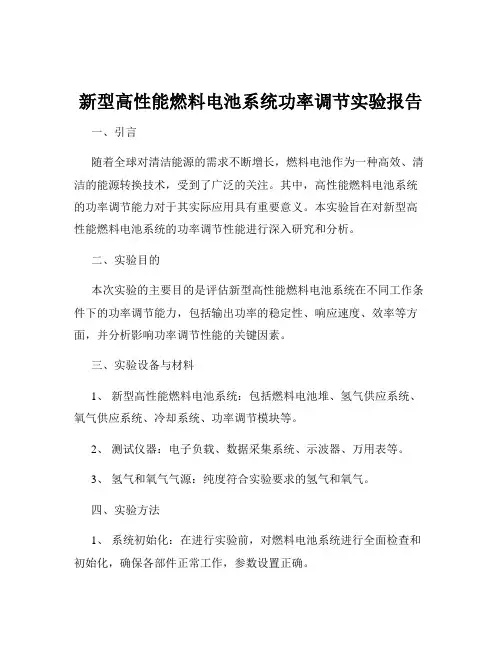

新型高性能燃料电池系统功率调节实验报告一、引言随着全球对清洁能源的需求不断增长，燃料电池作为一种高效、清洁的能源转换技术，受到了广泛的关注。

其中，高性能燃料电池系统的功率调节能力对于其实际应用具有重要意义。

本实验旨在对新型高性能燃料电池系统的功率调节性能进行深入研究和分析。

二、实验目的本次实验的主要目的是评估新型高性能燃料电池系统在不同工作条件下的功率调节能力，包括输出功率的稳定性、响应速度、效率等方面，并分析影响功率调节性能的关键因素。

三、实验设备与材料1、新型高性能燃料电池系统：包括燃料电池堆、氢气供应系统、氧气供应系统、冷却系统、功率调节模块等。

2、测试仪器：电子负载、数据采集系统、示波器、万用表等。

3、氢气和氧气气源：纯度符合实验要求的氢气和氧气。

四、实验方法1、系统初始化：在进行实验前，对燃料电池系统进行全面检查和初始化，确保各部件正常工作，参数设置正确。

2、负载变化测试：通过电子负载，逐步改变燃料电池系统的输出负载，记录输出电压、电流、功率等参数的变化。

3、响应时间测试：在给定的负载突变条件下，测量燃料电池系统输出功率达到稳定值所需的时间。

4、效率测试：在不同负载条件下，测量燃料电池系统的输入能量和输出能量，计算系统效率。

五、实验结果与分析1、输出功率稳定性在不同负载条件下，燃料电池系统的输出功率相对稳定，波动范围较小。

这表明该系统在功率调节方面具有较好的性能，能够满足实际应用的需求。

然而，在负载变化较大时，仍存在一定程度的功率波动，需要进一步优化系统的控制策略和参数。

2、响应速度实验结果显示，燃料电池系统在负载突变时的响应速度较快，能够在较短的时间内调整输出功率，适应负载变化。

但与理想的响应速度相比，仍有提升的空间，这可能与系统的惯性、控制算法的精度等因素有关。

3、系统效率在不同负载条件下，燃料电池系统的效率呈现出一定的变化规律。

在中等负载范围内，系统效率较高；而在低负载和高负载条件下，效率有所下降。

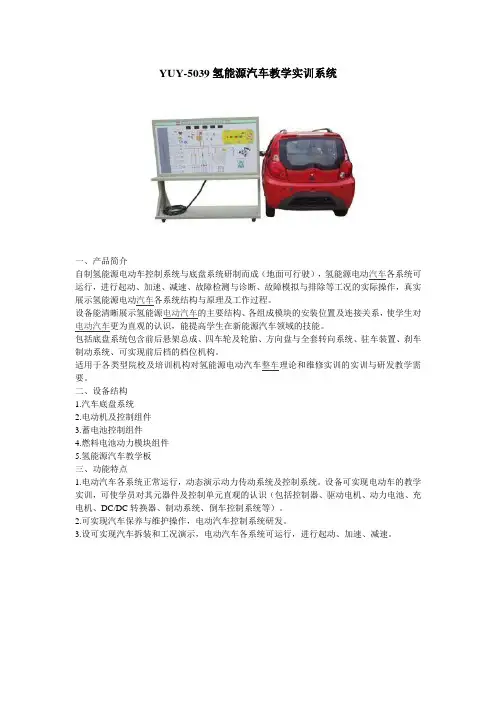

YUY-5039氢能源汽车教学实训系统
一、产品简介
自制氢能源电动车控制系统与底盘系统研制而成（地面可行驶），氢能源电动汽车各系统可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示氢能源电动汽车各系统结构与原理及工作过程。

设备能清晰展示氢能源电动汽车的主要结构、各组成模块的安装位置及连接关系，使学生对电动汽车更为直观的认识，能提高学生在新能源汽车领域的技能。

包括底盘系统包含前后悬架总成、四车轮及轮胎、方向盘与全套转向系统、驻车装置、刹车制动系统、可实现前后档的档位机构。

适用于各类型院校及培训机构对氢能源电动汽车整车理论和维修实训的实训与研发教学需要。

二、设备结构
1.汽车底盘系统
2.电动机及控制组件
3.蓄电池控制组件
4.燃料电池动力模块组件
5.氢能源汽车教学板
三、功能特点
1.电动汽车各系统正常运行，动态演示动力传动系统及控制系统。

设备可实现电动车的教学实训，可使学员对其元器件及控制单元直观的认识（包括控制器、驱动电机、动力电池、充电机、DC/DC转换器、制动系统、倒车控制系统等）。

2.可实现汽车保养与维护操作，电动汽车控制系统研发。

3.设可实现汽车拆装和工况演示，电动汽车各系统可运行，进行起动、加速、减速。

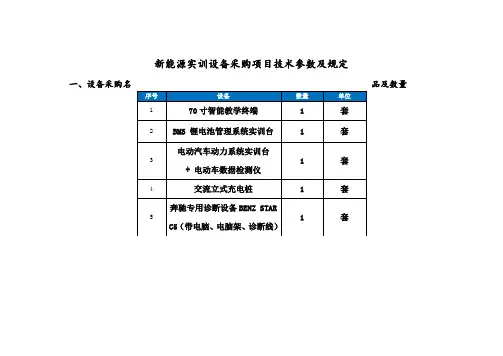

新能源实训设备采购项目技术参数及规定一、设备采购名品及数量二、汽车实训室设备采购技术规定（单位：万元）序号设备技术参数数量单位预算单价预算总价1 70寸智能教学终端（参照图例：）一. 整体规定1、采用铝合金面框，弧形转角采用无锋利边缘连接。

2、屏幕表面采用4mm厚全钢化玻璃，透光率不低于90%，且具有防眩光效果。

3、整机物理按键前置，具有前置USB接口，适合与推拉式黑板搭配使用，以便拓展其他多媒体应用或给外部设备供电、充电。

4、内置触摸中控功能菜单，将设备常用旳信号源切换、亮度调整、对比度调整、声音调整、图像比例调整、TV频道切换、节能设置（自动感光功能开关、积极节能开关）等功能整合到同一中控菜单下，不必任何实体按键。

5、智能亮度调整：整机能感应并自动调整屏幕亮度来到达在不一样光照环境下旳最佳显示效果，此功能可自行启动或关闭。

6、设备可通过遥控器一键锁定/解锁触摸、按键，也可通过前置组合按键旳形式锁定/解锁触摸和按键，防止课间学生操作。

7、整机处在任意通道下，在屏幕表面任意位置都可通过手势迅速调出触摸便捷菜单。

8、整机支持任意通道下通过手势识别调出板擦工具进行擦除，且可以根据手与屏幕旳接触面积自动调整板擦工具旳大小。

二、电视系统参数1、屏幕尺寸：70英寸LED 液晶A规屏,显示比例16:9，亮度≥500cd/m2，对比度≥5000：1，可视角度≥178°。

2、图像物理高清辨别率1920×1080 （1:1 Map点对点显示）满足数字全高清1080P规定。

1 套 3 3用故障设置器，可以对驱动系统进行设置，并通过专业合理设置旳测量端子进行故障分析和故障排除。

3、可进行电机控制器旳基本工作原理简介。

DC-DC变压器旳基本工作原理简介。

4、能展示电动汽车驱动系统旳整体构成构造；5、演示电动汽车操作与控制状况；动力系统旳加速、减速、制动等工况旳实现；6、能展示永磁同步电机及控制器旳工作状态；展示动力电池组、电池管理系统及整车控制器等关键部件旳工作状况；7、系统具有自诊断及保护功能；8、智能故障设置系统，内置电路图及有关资料。

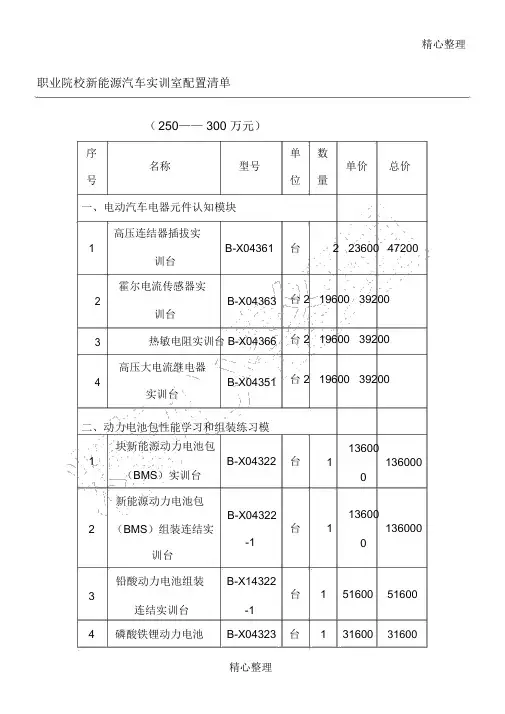

精心整理职业院校新能源汽车实训室配置清单（250—— 300 万元）序单数名称型号单价总价号位量一、电动汽车电器元件认知模块高压连结器插拔实2 23600472001B-X04361台训台霍尔电流传感器实2B-X04363训台3热敏电阻实训台B-X04366高压大电流继电器4B-X04351实训台二、动力电池包性能学习和组装练习模块新能源动力电池包1B-X04322（BMS）实训台新能源动力电池包B-X04322 2（BMS）组装连结实-1训台铅酸动力电池组装B-X14322 3连结实训台-1台2 19600 39200台2 19600 39200台2 19600 39200113600台136000113600台136000台 1 51600516004磷酸铁锂动力电池B-X04323台 1 3160031600精心整理（方形）解剖实训台磷酸铁锂动力电池5（圆柱形）解剖实训 B-X04324台12360023600台胶体免保护铅酸动3200032000 6B-X04325台1力电池解剖实训台车载充电机解剖实7B-X04333台12160021600训台三、电驱动传动系统性能学习和组装练习模块1新能源电驱动传动B-X04317台117960系统集成0新能源电驱动传动B-X04317179602系统集成组装连结台1-10实训台3驱动电机解剖拆装B-X0432*******台实训台纯电动车变速箱解179600179600216004B-X04329台11960019600剖拆装实训台电机控制器解剖实5B-X04343台11960019600训台新能源电驱动传动339606B-X24317台1339600系统集成 - 江淮0精心整理iev-5系列四、电动空调系统性能学习模块新能源电动车空调1B-X05108台实训台五、电动真空助力系统及液压制动学习模块新能源电动真空助1B-X04320台力液压制动实训台六、电动助力转向（ EPS）系统学习模块新能源电动转向助1B-X04321 台力(EPS)实训台七、整车功能及检测学习和组装练习模块新能源改装实训轿1B-X04316台车新能源改装实训轿2套车电驱动系统配件八、电驱动系统提升学习模块新能源电驱动系统1试验台（教课研究B-X08105台型）九、电驱动系统能量回收提升学习模块新能源能量回收系1B-X08201 台统试验台（教课研究16000 11600001 2960029600 1 696006960025600 12560001 900009000026400 126400025960 1259600型）十、工具、设备设备及配套仪表1智能挪动讲台70 寸平板台135********一体机2新能源汽车专用万HD-3011A105045040能表个3示波器TBS1052B台157605760泰克4钳型表HDT-9250个1420420 G5新能源汽车工具解NS-074A21020020400决方案套6安全保护设备详见配置套2696013920 7绝缘工作台NS-401A台242008400 8绝缘测试仪HDT20A台26001200 9汽车电路检测仪DT86A台2300600 10绝缘扭力扳手996212把224004800 11绝缘扭力扳手996311把224004800十一、专用教课软件模块AUTOMATIFAMIC汽车专用教课1ON STUDIO 套 1 2160021600软件E6十二、配套教材模块260.83共计：万元配置说明：1、本配置以国产新能源汽车（比亚迪纯电动汽车）为例。

YUY-5060永磁电机与控制器实训台一. 产品组成1.永磁电机与控制器实训台以电动汽车真实零部件为基础构建可演示电动汽车驱动工作原理及过程、无安全隐患的实训台。

2.主要部件：磷酸铁锂电池组、锂电池管理系统模块、永磁同步直流电机、控制器、组合仪表、档位控制系统、油门、刹车踏板、差速器、驱动半轴及模拟车轮、点火开关、低压蓄电池、继电器、充电插头、安全开关等。

二. 产品功能：1展示电动汽车驱动系统的整体组成结构。

2演示电动汽车操作与控制状况。

3动力系统的加速、减速、制动等工况的实现。

4展示永磁同步电机及控制器的工作状态。

5展示动力电池组、电池管理系统及整车控制器等核心部件的工作状况。

6系统具有自诊断及保护功能。

7可外接诊断电脑读取系统数据及故障。

8智能故障设置系统，通过触摸屏设置故障,内置电路图及相关资料,培训学生的逻辑思维及排除故障的能力。

9配备电池管理系统开发软件，通过专用接口对该系统的各参数进行设置及验证，如电压阙值，过充过放电流、温度等。

10. 配套汽车多媒体教学软件（16合一）（投标时需现场演示十分钟，未演示者取消投标资格），适应所有的教材，内容丰富并可随意调取。

合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。

内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基础；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。

三. 产品参数：1) 外形尺寸：长*宽*高1260*1000*1750mm。

2) 电池：磷酸铁锂电池。

3) 电池容量：20Ah。

4) 工作电压：72V(20ah)。

5) 工作电流：不大于100A。

专利名称：能够实现湿度快速切换的燃料电池测试台专利类型：发明专利
发明人：章俊良,朱凤鹃,申欣明,夏国锋,杨柳,倪飞腾申请号：CN202011248712.7
申请日：20201110
公开号：CN112363062A
公开日：
20210212
专利内容由知识产权出版社提供
摘要：本发明提供了一种能够实现湿度快速切换的燃料电池测试台，包括：阴阳极气体供应子系统、冷却子系统、加湿子系统、背压控制子系统、电子负载、电化学工作站组成。

所述阴阳极气体供应子系统、加湿子系统、被测物、背压控制子系统按顺序依次连接；所述冷却子系统与被测物独立连接；所述电子负载与被测物独立连接；所述电化学工作站与被测物独立连接。

本发明增加的湿度快速切换结构可以适用于鼓泡增湿、喷淋增湿、膜增湿结构，针对现有燃料电池测试台的增湿结构都可以完成改进。

申请人：上海唐锋能源科技有限公司
地址：200120 上海市浦东新区(上海)自由贸易试验区临港新片区飞渡路66号4幢厂房105室国籍：CN
代理机构：上海段和段律师事务所
更多信息请下载全文后查看。
