接触轨工程电缆支架安装技术交底 - 副本

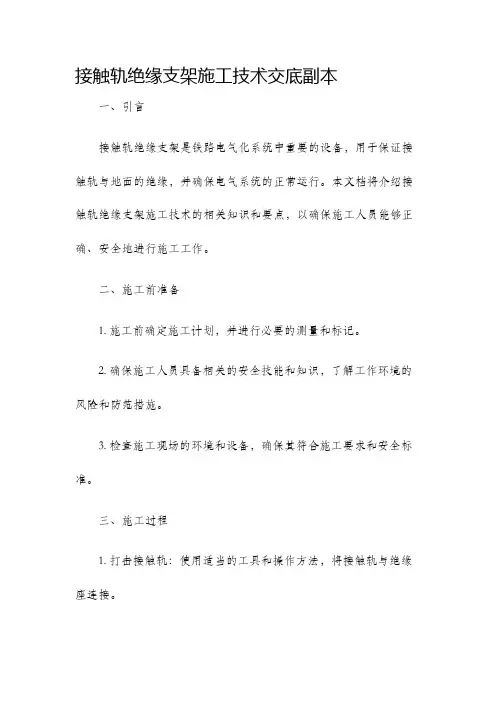

接触轨绝缘支架施工技术交底副本一、引言接触轨绝缘支架是铁路电气化系统中重要的设备，用于保证接触轨与地面的绝缘，并确保电气系统的正常运行。

本文档将介绍接触轨绝缘支架施工技术的相关知识和要点，以确保施工人员能够正确、安全地进行施工工作。

二、施工前准备1. 施工前确定施工计划，并进行必要的测量和标记。

2. 确保施工人员具备相关的安全技能和知识，了解工作环境的风险和防范措施。

3. 检查施工现场的环境和设备，确保其符合施工要求和安全标准。

三、施工过程1. 打击接触轨：使用适当的工具和操作方法，将接触轨与绝缘座连接。

2. 安装绝缘座：按照设计要求，将绝缘座固定在接触轨上。

3. 安装绝缘支架：根据设计要求和施工图纸，将绝缘支架安装在绝缘座上。

4. 确保安装的准确性：检查绝缘支架的安装是否正确、稳固，并符合相关的技术要求。

5. 进行绝缘测试：使用合适的测试仪器，对绝缘支架进行测试，确保其绝缘性能符合要求。

6. 记录施工信息：对施工过程中的主要步骤、结果和检查记录进行详细记录。

四、施工安全注意事项1. 严格遵守相关的安全规定和操作规程，佩戴必要的个人防护装备。

2. 在施工过程中，要注意周围环境的安全，确保施工现场的无尘、无水等工作环境。

3. 对施工现场进行临时封闭和警示，以确保施工工人的安全，并对路过的行人进行警示和引导。

4. 确保施工现场的通风良好，防止有害气体堆积，采取必要的安全措施。

5. 施工人员需统一着装，禁止穿戴长发、长袖和松散的衣物，以免引起安全事故。

五、施工质量检查和验收1. 在工程施工周期内，进行质量检查，确保施工质量符合要求。

2. 进行绝缘支架的性能测试，测试结果应符合相关技术规范和标准。

3. 完成施工工作后，进行工程验收，由相关部门对施工质量进行评估和验收。

六、结论通过本文档的介绍，我们详细了解了接触轨绝缘支架施工的关键技术要点和施工注意事项。

作为施工人员，我们应该具备相关的技能和知识，严格按照要求进行施工操作，确保施工质量和安全。

一、交底对象施工班组全体成员、监理单位人员、施工单位技术负责人。

二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容1. 电缆支架的基本要求（1）电缆支架应选用符合国家标准的合格产品，材质、规格应符合设计要求。

（2）电缆支架安装应牢固、平稳，无变形、扭曲现象。

（3）电缆支架间距应符合设计要求，确保电缆在支架上敷设时，不发生拉扯、挤压等现象。

2. 电缆支架安装前的准备工作（1）熟悉电缆支架安装图纸，了解电缆支架的类型、规格、数量等。

（2）检查电缆支架及配件是否齐全、完好，不合格的应及时更换。

（3）根据设计要求，确定电缆支架安装位置，确保电缆支架安装后，电缆敷设顺畅。

3. 电缆支架安装注意事项（1）安装电缆支架时，应严格按照设计要求进行，确保电缆支架的稳定性。

（2）电缆支架与预埋件焊接固定时，焊缝应饱满，焊接质量应符合要求。

（3）膨胀螺栓固定时，应选用合适的螺栓，连接紧固，防松零件齐全。

（4）电缆支架安装过程中，应避免碰撞、划伤电缆，确保电缆安全。

4. 电缆支架安装后的检查（1）检查电缆支架安装位置是否正确，支架是否牢固、平稳。

（2）检查电缆支架间距是否符合设计要求，确保电缆在支架上敷设时，不发生拉扯、挤压等现象。

（3）检查电缆支架的焊接质量，确保焊缝饱满、无裂纹。

5. 电缆支架安装过程中的安全注意事项（1）施工人员应佩戴安全帽、安全带等个人防护用品。

（2）施工过程中，应确保现场安全，避免发生坠落、触电等事故。

（3）高处作业时，应使用安全绳、安全网等防护措施，防止坠落。

（4）使用电动工具时，应确保接地良好，防止触电事故发生。

五、交底要求1. 施工人员应认真听取交底内容，了解电缆支架安装过程中的安全注意事项。

2. 施工单位应按照交底内容，严格执行电缆支架安装技术要求。

3. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报相关部门处理。

4. 施工单位应做好电缆支架安装过程中的安全文明施工，确保工程顺利进行。

接触轨施工技术交底编制：复核：审批：施工技术交底表交底内容：一、三轨绝缘支架钢底座及螺栓安装：图1.1图1.21.钢底座连接道床上采用的螺栓型号为M16*115螺栓，材质为Q235A，每套螺栓配1个平垫片。

2.螺栓安装前须对现场安装好的螺纹套管进行孔位复核，如图1.2所示，复核螺栓间距是否满足120，90；复核距离相邻走行轨内侧距离是否为302.2（单位：毫米），对不满足图纸要求的位置进行记录并在现场用红油漆做好标记，标记为“×”，再与站前单位协调，重新预埋螺纹套管。

对孔位满足图纸要求的位置，进行外观检查，预埋的螺纹套管不得有损坏现象，现场需做好影像资料记录，并存档归口于工程部。

3.如图1.1所示，安装时先将钢底座摆放在孔位上，每根螺栓穿戴一个平垫片，由上往下螺旋式安装，安装后，根据图纸要求，利用力矩扳手将螺栓上到相应的力矩，图纸要求为60N·M，误差范围+0~10N·M。

4.螺栓及钢底座安装后须对全线路抽检30％进行抗拉拔力试验，试验结果需形成纸质资料存档工程部。

二、整体绝缘支架、接触轨安装：1、绝缘支架安装中不允许采用锤击或顶压等冲击性外力使零部件就位。

如接触轨中心距线路中心向上调节不能满足要求时，可在绝缘支架底部增加钢垫片进行调节。

2、整体绝缘支架上卡轨部分如图2.1所示，上部螺栓采用一套M16型螺栓，使得爪卡和托架连接，穿向统一规定由下往上穿；下部螺栓采用两套M12螺栓使得托架与支架本体连接。

安装时，先松连接，待接触轨安装后再将螺栓紧固到指定力矩。

上部螺栓下部螺栓图2.13、接触轨架设需在支架安装后，由技术人员现场核算，加工4块安装托架。

施工时，先将托架置于绝缘支架上，再将接触轨人工抬放到托架上，先将接触轨一头安装好，再利用撬棍、千斤顶、大绳等工具，将接触轨另一侧安装好。

4、安装后需得由技术人员核实限界，导高，并形成记录。

三、端部弯头、防护罩及中间接头、膨胀接头、中心锚结的安装1、端部弯头采用5.2米的高速端部弯头。

一、交底目的为确保电缆支架桥架安装、使用过程中的安全，预防事故发生，提高施工人员的安全意识，现将电缆支架桥架安全技术进行交底。

二、交底内容1. 施工前的准备- 施工人员必须熟悉图纸，了解电缆支架桥架的安装要求、技术规范及施工工艺。

- 检查施工工具、材料是否符合要求，确保安全可靠。

- 确认施工现场环境，确保无安全隐患。

2. 安全操作规程- 施工人员必须佩戴安全帽、安全带等防护用品。

- 严禁酒后作业、疲劳作业。

- 严格遵守操作规程，不得违章操作。

- 使用电动工具时，必须确保接地可靠，防止触电事故。

3. 电缆支架桥架安装要点- 电缆支架桥架安装应按照设计图纸进行，确保安装位置准确、牢固。

- 支架间距应符合设计要求，水平安装的支架间距为15至3m，垂直安装的支架间距不大于2m。

- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

- 电缆桥架全长均应有良好接地，接地应同接地网连接。

4. 电缆敷设注意事项- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

- 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m 处设固定点，敷设于垂直方向时，每隔2m处设固定点。

- 电缆出入电缆沟、竖井、建筑物等处应做密封处理。

5. 现场安全管理- 施工现场应设置安全警示标志，明确危险区域。

- 施工现场应保持整洁，及时清理施工垃圾，防止绊倒事故。

- 施工现场应配备消防器材，确保消防通道畅通。

三、安全注意事项1. 施工人员必须严格遵守安全操作规程，确保自身安全。

2. 严禁在电缆支架桥架下方作业，防止发生坠落事故。

3. 使用梯子、脚手架等高处作业工具时，必须确保其稳固可靠。

4. 施工过程中，如发现安全隐患，应立即停止作业，并报告相关部门进行处理。

四、应急措施1. 发生触电事故时，立即切断电源，并进行急救。

2. 发生火灾事故时，立即拨打火警电话，并使用灭火器进行灭火。

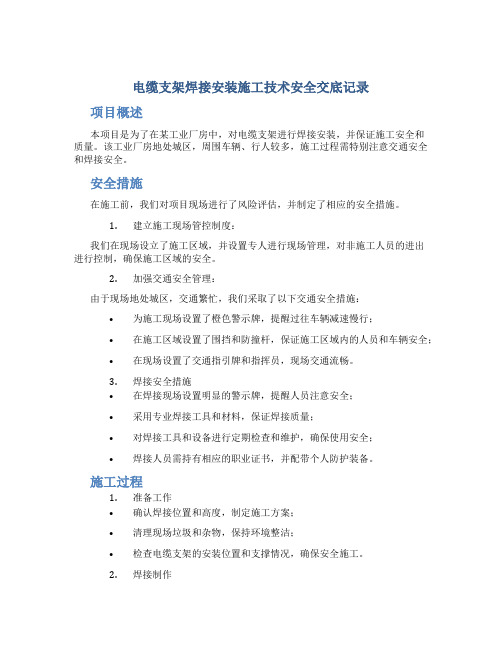

电缆支架焊接安装施工技术安全交底记录项目概述本项目是为了在某工业厂房中，对电缆支架进行焊接安装，并保证施工安全和质量。

该工业厂房地处城区，周围车辆、行人较多，施工过程需特别注意交通安全和焊接安全。

安全措施在施工前，我们对项目现场进行了风险评估，并制定了相应的安全措施。

1.建立施工现场管控制度：我们在现场设立了施工区域，并设置专人进行现场管理，对非施工人员的进出进行控制，确保施工区域的安全。

2.加强交通安全管理：由于现场地处城区，交通繁忙，我们采取了以下交通安全措施：•为施工现场设置了橙色警示牌，提醒过往车辆减速慢行；•在施工区域设置了围挡和防撞杆，保证施工区域内的人员和车辆安全；•在现场设置了交通指引牌和指挥员，现场交通流畅。

3.焊接安全措施•在焊接现场设置明显的警示牌，提醒人员注意安全；•采用专业焊接工具和材料，保证焊接质量；•对焊接工具和设备进行定期检查和维护，确保使用安全；•焊接人员需持有相应的职业证书，并配带个人防护装备。

施工过程1.准备工作•确认焊接位置和高度，制定施工方案；•清理现场垃圾和杂物，保持环境整洁；•检查电缆支架的安装位置和支撑情况，确保安全施工。

2.焊接制作•按照制定的方案，进行焊接制作；•进行焊接前检查，保证焊接准确无误；•使用优质焊接材料和工具，保证焊接质量。

3.安装电缆支架•将焊接制作好的电缆支架搬到安装位置；•根据安装要求进行支架安装，并进行调整；•对支架进行检查，保证安装到位、支撑稳定。

4.安全交底在施工过程中，我们进行了安全交底，确保施工人员和现场工作人员的安全。

•提醒工作人员注意现场警示标志，保证行动安全；•告知施工人员焊接需要贴近电缆支架，需要注意身体安全；•强调施工人员不得随意更改施工方案和过程，确保指令顺畅。

总结通过以上安全措施和施工过程，我们顺利完成了电缆支架焊接安装，并保证了现场安全和施工质量。

在以后的施工中，我们将继续加强安全管理和施工质量管控，确保施工安全和质量。

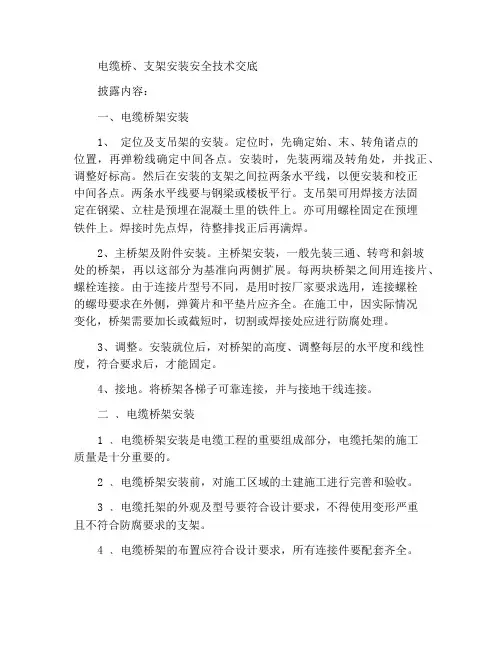

电缆桥、支架安装安全技术交底披露内容：一、电缆桥架安装1、定位及支吊架的安装。

定位时，先确定始、末、转角诸点的位置，再弹粉线确定中间各点。

安装时，先装两端及转角处，并找正、调整好标高。

然后在安装的支架之间拉两条水平线，以便安装和校正中间各点。

两条水平线要与钢梁或楼板平行。

支吊架可用焊接方法固定在钢梁、立柱是预埋在混凝土里的铁件上。

亦可用螺栓固定在预埋铁件上。

焊接时先点焊，待整排找正后再满焊。

2、主桥架及附件安装。

主桥架安装，一般先装三通、转弯和斜坡处的桥架，再以这部分为基准向两侧扩展。

每两块桥架之间用连接片、螺栓连接。

由于连接片型号不同，是用时按厂家要求选用，连接螺栓的螺母要求在外侧，弹簧片和平垫片应齐全。

在施工中，因实际情况变化，桥架需要加长或截短时，切割或焊接处应进行防腐处理。

3、调整。

安装就位后，对桥架的高度、调整每层的水平度和线性度，符合要求后，才能固定。

4、接地。

将桥架各梯子可靠连接，并与接地干线连接。

二﹑电缆桥架安装1 ﹑电缆桥架安装是电缆工程的重要组成部分，电缆托架的施工质量是十分重要的。

2 ﹑电缆桥架安装前，对施工区域的土建施工进行完善和验收。

3 ﹑电缆托架的外观及型号要符合设计要求，不得使用变形严重且不符合防腐要求的支架。

4 ﹑电缆桥架的布置应符合设计要求，所有连接件要配套齐全。

5﹑电缆托架应安装牢固，且横平竖直，支架支吊架的固定方法应符合设计要求。

6﹑电缆桥架各支吊架固定牢固，焊口应进行刷漆均匀。

7﹑当电缆桥架穿过建筑物的伸缩缝且电缆桥架超过30米时，电缆托架应设置伸缩缝。

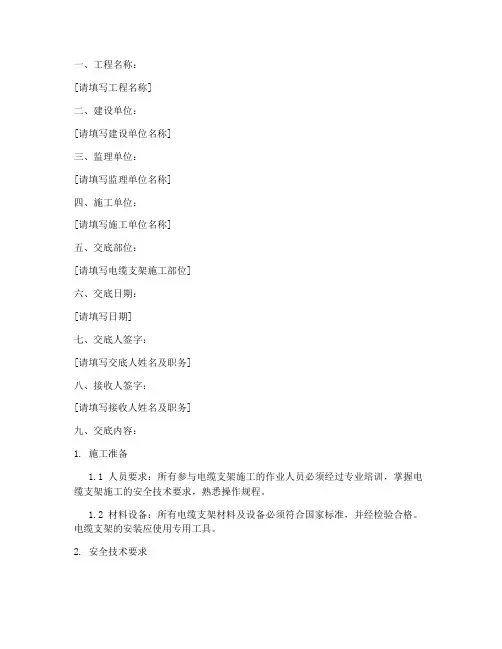

一、工程名称：[请填写工程名称]二、建设单位：[请填写建设单位名称]三、监理单位：[请填写监理单位名称]四、施工单位：[请填写施工单位名称]五、交底部位：[请填写电缆支架施工部位]六、交底日期：[请填写日期]七、交底人签字：[请填写交底人姓名及职务]八、接收人签字：[请填写接收人姓名及职务]九、交底内容：1. 施工准备1.1 人员要求：所有参与电缆支架施工的作业人员必须经过专业培训，掌握电缆支架施工的安全技术要求，熟悉操作规程。

1.2 材料设备：所有电缆支架材料及设备必须符合国家标准，并经检验合格。

电缆支架的安装应使用专用工具。

2. 安全技术要求2.1 现场安全检查：施工前，必须对施工现场进行安全检查，确保施工环境安全，无安全隐患。

2.2 个人防护：施工人员必须佩戴安全帽、安全带等个人防护用品，确保自身安全。

2.3 电缆支架安装：2.3.1 电缆支架的安装应按照设计要求进行，确保支架的稳定性和可靠性。

2.3.2 支架的立柱应垂直，支架的水平度应满足设计要求。

2.3.3 支架的连接部位应牢固，防止松动。

2.3.4 电缆支架的安装应避免与其它设施发生碰撞。

3. 施工注意事项3.1 施工过程中，应随时检查电缆支架的稳定性，发现异常情况立即采取措施。

3.2 施工现场应保持整洁，不得堆放杂物，防止绊倒或摔伤。

3.3 电缆支架施工过程中，应严格按照操作规程进行，不得随意更改。

3.4 施工过程中，如遇恶劣天气，应暂停施工，确保施工人员安全。

4. 应急预案4.1 如发生电缆支架倾斜、脱落等事故，应立即采取措施，防止事故扩大。

4.2 事故发生后，应立即组织人员进行救援，并向上级报告。

5. 施工验收5.1 电缆支架施工完成后，应进行验收，确保支架的稳定性和可靠性。

5.2 验收合格后，方可投入使用。

十、注意事项1. 本安全技术交底应作为施工过程中的重要依据，所有施工人员必须遵守。

2. 施工过程中，如遇特殊情况，应立即向上级报告，并采取相应的措施。

一、交底目的为确保电缆支架桥架安装及使用过程中的安全，降低事故发生风险，特制定本安全技术交底。

二、交底对象1. 电缆支架桥架安装施工人员2. 电缆支架桥架使用人员3. 监理人员三、交底内容1. 电缆支架桥架安装前的准备工作（1）施工人员应熟悉电缆支架桥架安装的相关规范、标准和工艺流程。

（2）检查施工材料、工具、设备是否符合要求，确保安全可靠。

（3）现场勘查，了解电缆支架桥架安装的具体位置、高度、间距等。

2. 电缆支架桥架安装过程中的注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）高空作业时，必须采取安全措施，如设置安全网、安全绳等。

（3）电缆支架桥架的安装应按照设计要求进行，确保安装牢固、水平、垂直。

（4）电缆支架桥架的间距应符合规范要求，避免因间距过大或过小而造成安全隐患。

（5）电缆支架桥架的接地应可靠，确保电气安全。

（6）电缆支架桥架的防腐处理应符合要求，防止腐蚀、生锈。

3. 电缆支架桥架使用过程中的注意事项（1）使用人员应熟悉电缆支架桥架的结构、性能和使用方法。

（2）禁止超负荷使用电缆支架桥架，避免因负荷过大而造成损坏。

（3）禁止在电缆支架桥架附近进行敲打、切割等作业，防止损坏电缆支架桥架。

（4）定期检查电缆支架桥架的安装情况，发现问题及时处理。

（5）发现电缆支架桥架存在安全隐患时，应立即停止使用，并及时上报相关部门。

四、安全管理制度1. 施工单位应建立健全电缆支架桥架安装及使用过程中的安全管理制度。

2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

3. 施工单位应定期对电缆支架桥架进行检查、维护，确保其安全可靠。

4. 施工单位应设立专职安全管理人员，负责电缆支架桥架安装及使用过程中的安全监督。

五、应急措施1. 发生安全事故时，立即停止作业，组织人员撤离现场。

2. 报告上级领导，启动应急预案。

3. 对事故原因进行调查，采取有效措施防止类似事故再次发生。

4. 对事故责任人和相关人员进行严肃处理。

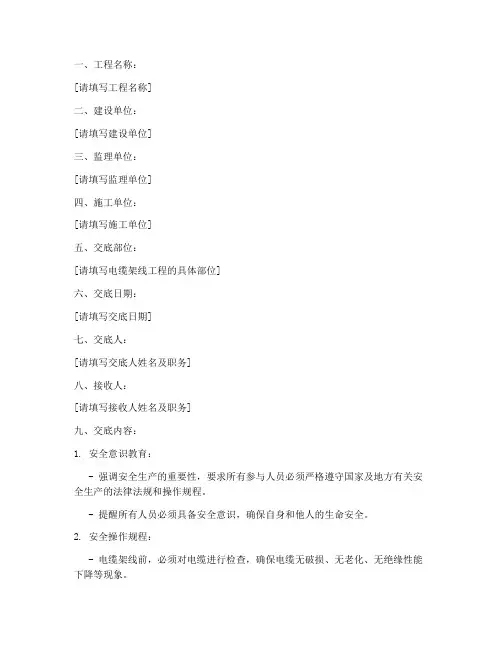

一、工程名称：[请填写工程名称]二、建设单位：[请填写建设单位]三、监理单位：[请填写监理单位]四、施工单位：[请填写施工单位]五、交底部位：[请填写电缆架线工程的具体部位]六、交底日期：[请填写交底日期]七、交底人：[请填写交底人姓名及职务]八、接收人：[请填写接收人姓名及职务]九、交底内容：1. 安全意识教育：- 强调安全生产的重要性，要求所有参与人员必须严格遵守国家及地方有关安全生产的法律法规和操作规程。

- 提醒所有人员必须具备安全意识，确保自身和他人的生命安全。

2. 安全操作规程：- 电缆架线前，必须对电缆进行检查，确保电缆无破损、无老化、无绝缘性能下降等现象。

- 使用前，检查所有工具、设备是否完好，如有损坏应及时更换。

- 电缆架线时，应使用合适的吊装设备，确保电缆在架设过程中不会受到损伤。

- 禁止在电缆架线过程中进行高空作业，如需进行高空作业，必须采取安全防护措施。

3. 现场安全措施：- 施工现场应设置安全警示标志，明确施工区域和危险区域。

- 确保施工现场的消防设施齐全有效，并定期进行检查。

- 施工现场应保持整洁，不得堆放杂物，确保通道畅通。

4. 个人防护用品：- 所有参与人员必须穿戴符合国家标准的安全帽、安全带、防护眼镜等个人防护用品。

- 高空作业人员必须佩戴安全绳，并确保安全绳牢固可靠。

5. 接地保护：- 电缆架线过程中，应确保电缆接地保护措施可靠，防止电击事故发生。

- 电缆桥架及其支架必须接地（PE）或接零（PEN）可靠，且必须符合以下规定：- 金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接。

- 非镀锌电缆桥架间连接的两端接铜芯接地线，接地线最小允许截面积不小于4mm²。

- 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

6. 电缆敷设要求：- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

电缆沟支架安装技术交底模版I. 安装技术交底基本信息项目名称：项目地点：施工单位：施工负责人：施工日期：施工内容：II. 安装技术交底内容1. 电缆沟支架类型a) 描述电缆沟支架的种类、规格和材料。

b) 说明为什么选择该种类的电缆沟支架。

2. 施工前准备a) 确定电缆沟支架的安装位置和布局。

b) 进行现场勘测和测量，确保安装位置的准确性。

c) 准备所需的工具和设备。

3. 安装步骤a) 清理施工区域，确保无障碍物。

b) 根据设计图纸确定支架的安装间距和高度。

c) 安装支架前，预先打好标记，确保支架位置的准确性。

d) 安装支架时，确保支架的水平度和垂直度。

e) 固定支架时，使用合适的固定方式，确保支架的牢固性。

f) 检查支架的安装质量，确保支架符合要求。

4. 施工安全要求a) 详细说明安全操作规程和注意事项。

b) 强调施工人员必须佩戴个人防护装备。

c) 强调施工现场的安全管理责任。

5. 质量控制要求a) 说明电缆沟支架的质量控制标准。

b) 强调施工人员必须严格按照施工规范进行操作。

c) 提供常见质量问题及解决方法的参考。

6. 技术交底记录a) 确保技术交底的准确记录和归档。

b) 确保记录包括项目名称、日期、参与人员和交底内容。

III. 安装技术交底注意事项1. 确保所有施工人员都了解并遵守本交底要求。

2. 确保施工负责人进行现场监督和指导。

3. 确保施工过程中严格按照设计图纸和施工规范进行操作。

4. 如有任何问题或疑问，及时与设计方或监理方沟通。

5. 如有需要，及时调整施工计划和安排。

IV. 技术交底验收1. 安装完成后，按照设计图纸和施工规范进行验收。

2. 验收合格后，及时通知相关负责人和监理方。

3. 如有不合格项，及时整改并重新进行验收。

以上为电缆沟支架安装技术交底模板，可根据实际情况进行修改和补充。

一、交底目的为确保电缆架空施工安全，防止施工过程中发生事故，提高施工人员的安全意识，特进行本次安全技术交底。

二、交底对象全体参与电缆架空施工的作业人员、管理人员及监督人员。

三、交底内容1. 施工前的准备工作1.1 作业人员必须熟悉电缆架空施工的相关规程、规范和操作流程，了解电缆架空施工的安全注意事项。

1.2 仔细检查施工设备、工具及材料，确保其完好、可靠。

1.3 对施工区域进行安全检查，排除安全隐患。

2. 施工过程中的安全注意事项2.1 严格遵守操作规程，确保施工过程安全有序。

2.2 施工人员必须佩戴安全帽、安全带等个人防护用品。

2.3 电缆架空作业时，应保持施工现场的整洁，防止杂物掉落。

2.4 电缆架空作业时，应保持足够的施工空间，确保作业人员的安全。

2.5 电缆架空作业时，应确保电缆无扭曲、损伤，电缆连接处牢固可靠。

2.6 电缆架空作业时，应防止电缆与高温设备、尖锐物体等接触，避免电缆损坏。

2.7 电缆架空作业时，应防止电缆与其他电缆、管道等交叉，确保电缆安全。

2.8 电缆架空作业时，应防止电缆与地面接触，避免电缆受损。

3. 施工后的检查与验收3.1 施工完成后，对电缆架空工程进行全面检查，确保电缆架空工程符合安全要求。

3.2 对电缆架空工程进行验收，确保工程质量合格。

4. 应急处理4.1 如发生电缆架空作业事故，应立即停止作业，并采取相应措施进行处理。

4.2 作业人员应熟悉应急预案，掌握应急处理方法。

四、交底要求1. 作业人员必须认真听取安全技术交底，确保掌握安全操作规程。

2. 施工过程中，严格执行安全技术交底要求，确保施工安全。

3. 施工单位应定期对作业人员进行安全技术培训，提高安全意识。

4. 施工单位应加强对施工现场的监督管理，确保施工安全。

五、交底人（填写交底人姓名及职务）六、接受人（填写接受人姓名及职务）七、交底日期（填写交底日期）八、备注（如有其他事项，请在此处填写）---本模板仅供参考，具体交底内容应根据实际施工情况进行调整。

技术交底书表格编号1310项目名称市轨道交通三号线一期工程沿线供变电系统安装工程第1 页共2 页交底编号W.G-3.1- JD-CG工程名称接触轨工程-电缆支架安装设计文件图号施工部位三金潭车辆段、升官渡停车场交底日期2015年2月1日技术交底容：1．技术交底围本次交底围适用于三金潭车辆段、升官渡停车场接触轨电缆支架安装。

2．设计情况①电缆支架水平布置时，相邻支架间的跨距不大于1m。

垂直布置时，相邻支架间的跨距不大于1m。

②电缆支架型号：ZJ-A-3-1③所需安装、紧固及连接等螺栓均应具备防松功能（设有弹簧垫圈等），材质为不锈钢。

3．开始施工的条件及施工准备工作①施工许可已确认；②现场临电及安全防护已到位；③施工图纸已确认；④人员准备已到位；⑤材料及工机具已到位。

4．施工工艺①支架定位:支架安装位置按照设计图纸进行定位测量，支架的水平布置安装间距不大于0.8m，垂直布置间的安装间距不大于1m 。

②打孔时如果遇见钢筋时，可以左右移动避让，移动围不应超过±5mm。

严禁只移动一个孔位其它对应孔位不移动，出现支架安装孔位上下偏移的现象。

打完孔后用钢丝刷、气筒清除孔灰尘。

③电缆支架水平安装时相邻支架间不应大于0.8m，垂直安装时相邻之间不应大于1m , 特殊区段可根据现场实际情况做相应调整。

每套锚栓配备2螺母，1弹垫，1平垫。

④根据线路坡度情况，对坡度相同或相近区段的电缆支架逐个进行整正调平。

技术交底书表格编号1310项目名称市轨道交通三号线一期工程沿线供变电系统安装工程第2 页共2 页交底编号W.G-3.1- JD-CG01工程名称接触轨工程-电缆支架安装交底记录表安全技术交底表5.2。

一、交底对象全体参与电缆桥架支架施工的施工人员、技术人员及管理人员。

二、交底目的为确保电缆桥架支架施工过程中的安全，提高施工质量，降低安全事故发生概率，特进行安全技术交底。

三、交底内容1. 施工准备（1）施工人员应熟悉施工图纸，了解电缆桥架支架的安装位置、尺寸、规格及要求。

（2）施工前应检查施工工具、设备是否完好，安全防护用品是否齐全。

（3）现场应清理干净，确保施工环境安全。

2. 施工工艺（1）支架安装1）根据设计图纸，确定支架的位置、间距及高度。

2）支架应采用质量合格的钢材，焊接牢固，确保支架的稳定性。

3）支架焊接时，焊缝应饱满，无裂纹、气孔等缺陷。

4）支架与桥架连接处应牢固，连接件应选用合适的规格。

（2）桥架安装1）桥架应采用质量合格的电缆桥架，安装位置应准确。

2）桥架应垂直、水平安装，确保桥架的稳定性。

3）桥架与支架连接处应牢固，连接件应选用合适的规格。

3. 安全技术措施（1）施工人员应佩戴安全帽、安全带等防护用品。

（2）施工过程中，严禁酒后作业、疲劳作业。

（3）高处作业时，应设置安全防护设施，如安全网、防护栏杆等。

（4）施工过程中，严禁擅自拆卸、改装安全防护设施。

（5）施工过程中，应保持施工现场的整洁，避免杂物掉落。

（6）施工过程中，应随时检查施工质量，发现问题及时整改。

4. 应急处理（1）发生安全事故时，应立即停止施工，并组织人员进行救援。

（2）发生安全事故时，应立即向相关部门报告，并配合调查处理。

（3）施工过程中，应制定应急预案，提高应对突发事件的能力。

四、交底要求1. 施工人员应认真听取安全技术交底，并做好记录。

2. 施工过程中，应严格执行安全技术措施，确保施工安全。

3. 施工完成后，应进行安全检查，确保电缆桥架支架的稳定性。

4. 施工人员应定期参加安全技术培训，提高安全意识。

五、交底时间（根据实际情况填写）六、交底人（填写交底人姓名及职务）七、接收人（填写接收人姓名及职务）八、备注（如有其他要求，可在此处填写）---以上模板可根据实际施工情况进行调整和补充，以确保电缆桥架支架施工过程中的安全。

电缆沟支架安装技术交底范文一、背景介绍随着电力行业的发展，我们电力工程也在不断推进。

电缆沟支架作为电缆敷设的重要环节，起到重要的承载和保护作用。

为了确保电缆敷设的质量和安全，特对电缆沟支架的安装技术进行交底，以便施工人员正确和规范地进行安装。

二、安装前准备1. 安装方案确定：根据设计要求和现场情况，制定合理的安装方案，包括支架的尺寸、数量、间距等。

2. 材料准备：准备好所需的支架材料，包括钢质支架、螺栓、膨胀螺栓等，并进行检查确保质量合格。

3. 工具准备：准备好安装所需的工具，如电动钻、螺丝刀、扳手等，确保工具完备。

三、支架安装步骤1. 标线定位：根据设计图纸，使用测量工具在地面上进行标线定位，确保支架安装的准确位置。

2. 安装基础支架：使用电动钻在标线位置上钻孔，并使用膨胀螺栓进行固定。

确保固定牢固。

3. 安装中间支架：根据设计要求，在基础支架之间进行中间支架的安装。

将支架与基础支架对齐，并使用螺栓进行固定。

4. 安装顶部支架：根据设计要求，在中间支架之上安装顶部支架。

确保支架与中间支架对齐，并使用螺栓进行固定。

5. 支架连接：将相邻支架之间进行连接，确保支架之间的连接牢固可靠。

6. 支架调整：在安装完毕后，使用水平仪对支架进行调整，确保支架水平度符合要求。

7. 支架清理：在安装完毕后，对支架进行清理，包括清除焊渣、切割剩余等，保持支架整洁。

四、安全注意事项1. 施工人员必须戴上安全帽、工作服等个人防护用品，确保自身的安全。

2. 使用电动钻等电动工具时，必须要求操作人员具备相应的操作证。

3. 施工现场必须设立安全警示标志，告示工地危险区域，确保工作区域的安全。

4. 在进行支架安装时，要远离高压电源和其他危险设备，以确保施工现场的安全。

五、工艺质量控制1. 支架安装必须严格按照设计图纸和要求进行，确保支架的尺寸、间距符合要求。

2. 安装过程中，要随时进行检查和测试，确保支架的安装质量和连接牢固可靠。

表C2-3
电缆支架技术交底记录
编 号： 交底内容： （一）技术要求
1、提前与土建单位联系清理站台板电缆夹层内影响电缆支架安装的杂物、水等。

2、电缆支架安装前根据变电所电缆敷设图对电缆支架路径进行调查。

3、电缆支架安装前，应先使用墨斗划出电缆支架路径。

4、电缆支架安装可以根据车站变电所站台板夹层现场实际情况进行支架型号调整，但电缆支架层数不得进行减少。

（二）技术标准
1、电缆支架水平安装间距不得大于800mm ，垂直间距不得大于1200mm ，特殊地段可适当调整。

2、电缆支架同层托臂水平高差不得大于5mm 。

3、立柱间距均匀，排列整齐。

立柱沿电缆走向的左右偏差不大于10mm 。

4、侧壁装电缆支架使用后扩底机械锚栓型号M10*40（埋深），落地装和吊装电缆支架使用后扩底机械锚栓型号M10*60（埋深）。

（三）施工流程图
（四）质量及标准
1、电缆支架的类型、规格、质量应符合设计要求。

2、电缆支架安装位置正确，同一组的托臂必须垂直支架的走向。

3、桥架安装位置正确，连接可靠，同一层托臂要安装在同一平面，相邻托臂高低偏差不大于5mm 。

4、电缆支架、桥架保护接地线敷设正确，全线贯通。

电气连接牢固可靠。

施工准备 支架选型 镀锌扁钢安装 支架安装调整。

电缆沟支架安装技术交底电缆沟支架作为电缆敷设的支撑和保护装置，在工程施工过程中起着重要的作用。

为了保证安装质量和施工效率，需要对电缆沟支架的安装技术进行详细的交底。

本文将从材料准备、安装工艺、质量控制等方面对电缆沟支架的安装技术进行阐述，供参与电缆敷设工程的施工人员进行学习和参考。

一、材料准备1. 电缆沟支架：根据施工图纸确定所需要的电缆沟支架型号和数量，并按照相关标准进行检验合格后再进行安装。

2. 固定螺栓：根据电缆沟支架的尺寸和要求选择合适的固定螺栓，并保证其质量合格。

3. 配件：包括螺母、垫圈、螺栓栓帽等配件，要选择与固定螺栓匹配的配件，并进行检查质量合格后再使用。

4. 其他工具：如扳手、榔头、螺丝刀、量具等。

二、安装工艺1. 施工准备：按照工程进度和要求合理安排材料和工具，做好施工区域的布置工作。

2. 安装测量：根据施工图纸确定电缆沟支架的位置和尺寸，进行现场测量，标出安装位置，确保安装的精度和准确性。

3. 安装基础：根据测量结果，在电缆沟内安装好混凝土基础，确保基础的牢固稳定。

4. 安装支架：将电缆沟支架放置在安装位置上，调整支架的位置和高度，然后使用固定螺栓将支架固定在基础上。

固定时要保持支架的垂直度和水平度。

5. 安装配件：在支架上安装螺母、垫圈等配件，根据需要进行调整和紧固，确保配件的牢固和合理安装。

6. 质量控制：在安装过程中，要定期检查支架的位置和固定情况，确保其符合要求，同时要检查配件的紧固情况，确保没有松动现象。

7. 安装完毕后，要对安装进行验收，检查支架的位置、高度、固定等情况是否符合要求。

如发现问题，及时进行处理和整改。

三、质量控制1. 安装前，要对所使用的材料进行检查，确保材料的质量合格。

2. 安装过程中，要按照图纸和规范要求进行操作，确保安装的精度和准确性。

3. 安装完成后，要对安装质量进行检查和验收，确保支架的位置、高度、固定等情况符合要求。

4. 施工人员要定期进行巡视和维护，及时处理发现的问题，确保支架的稳定和安全。

一、交底目的为确保电气电缆支架安装施工过程中的安全，防止安全事故发生，特进行安全技术交底。

二、交底对象所有参与电气电缆支架安装施工的施工人员、管理人员及监理人员。

三、交底内容1. 人员安全要求（1）施工人员必须持证上岗，熟悉电气电缆支架安装施工工艺和安全操作规程。

（2）施工人员进入施工现场必须佩戴安全帽、安全带等个人防护用品。

（3）施工人员应遵守施工现场的安全规章制度，服从现场管理。

2. 施工现场安全要求（1）施工现场应设置安全警示标志，确保施工区域安全。

（2）施工现场应保持整洁，不得乱堆乱放材料、工具等物品。

（3）施工现场应配备消防器材，并定期检查维护。

3. 电气电缆支架安装施工安全要点（1）支架基础施工1）基础施工前，应确保基础尺寸、标高符合设计要求。

2）基础施工时，应防止地面不平整，造成支架安装困难。

3）基础混凝土强度达到设计要求后方可进行支架安装。

（2）支架安装1）支架安装前，应检查支架尺寸、形状、材质是否符合设计要求。

2）支架安装过程中，应确保支架垂直、水平，间距符合设计要求。

3）支架连接处应牢固，防止松动。

4）支架安装过程中，应防止支架与电缆交叉、重叠，确保电缆敷设安全。

（3）电缆敷设1）电缆敷设前，应检查电缆型号、规格、长度等是否符合设计要求。

2）电缆敷设过程中，应防止电缆受损，如绞拧、铠装压扁、护层断裂等。

3）电缆敷设应按照设计要求进行，确保电缆排列整齐。

4）电缆敷设完毕后，应进行绝缘测试，确保电缆绝缘性能良好。

四、注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，并采取有效措施排除隐患。

2. 施工过程中，如遇恶劣天气，应暂停施工，确保施工人员安全。

3. 施工完成后，应对施工现场进行清理，确保无安全隐患。

五、交底人签字（此处由交底人签字）六、接收人签字（此处由接收人签字）七、交底日期（此处填写交底日期）八、备注（如有其他事项，可在此处填写）通过以上安全技术交底，确保电气电缆支架安装施工过程中的安全，降低事故发生风险。

2024年电缆沟支架安装技术交底摘要：本文旨在对2024年电缆沟支架安装技术进行详细交底，包括支架类型选择、安装前的准备工作、支架安装步骤、质量控制等方面内容，全面提高电缆沟支架安装工作的效率和质量。

关键词：电缆沟支架安装，支架类型，准备工作，安装步骤，质量控制一、引言电缆沟支架是电力工程中常见的一种设备，它的安装质量直接影响着电缆的使用效果和设备的寿命。

因此，在2024年的电缆沟支架安装工作中，我们需要做到科学选型、精心准备、规范操作、质量控制等方面的工作，以确保安装工作的高效率和高质量。

二、支架类型选择根据不同的电缆沟工程要求和实际情况，我们需要选择合适的支架类型。

常见的支架类型包括悬挂式支架、电缆梯架支架、电缆槽盖板支架等。

在选择支架类型时，需要考虑电缆的重量、长度、数量以及环境因素等因素，具体选择方法可参考相关设计规范和经验。

三、准备工作在进行支架安装前，需要进行一系列的准备工作，包括材料采购、工程计划安排、人员培训等。

材料采购时应注意材料的质量和规格是否符合要求，同时要按照工程计划合理安排安装进度，并对参与安装的工作人员进行必要的培训和交底。

四、支架安装步骤1. 确定安装位置：按照设计图纸和要求，确定支架的准确位置和布置方式，包括支架的间距、高度等。

2. 固定支架：根据电缆沟的具体情况，选择合适的固定方式，可以采用螺栓固定、焊接固定等方式，确保支架的牢固稳定。

3. 安装电缆支架：根据支架类型，进行相应的安装工作，包括悬挂式支架的吊装、电缆梯架支架的拼装等。

4. 连接支架：根据电缆的具体情况，连接支架和电缆，包括悬挂式支架的吊装、电缆梯架支架的拼装等。

5. 安装支架附件：根据需要，安装支架的附件，如防护装置、导线夹等。

五、质量控制在支架安装过程中，需要进行严格的质量控制，确保安装工作的质量和安全。

具体控制方法包括： 1. 资料核查：核对支架材料的合格证明和购买记录，确保材料符合相关标准和规定。

附件26 技术交底技术交底书表格编号1310项目名称武汉市轨道交通三号线一期工程沿线供变电系统安装工程第 1 页共 3 页交底编号工程名称接触轨系统工程设计文件图号施工部位绝缘支架安装交底日期技术交底内容：1、技术交底范围；2、设计情况；3、开始施工的条件及施工准备工作；4、施工工艺；5、质量标准；6、安全、环保、文明施工等技术措施；7、成品保护措施；8、其他应注意的问题。

附件及附图：1、作业指导书；2、平面布置图；3、结构尺寸图；4、桩位图；一、技术交底内容：1、技术交底范围1）接触轨绝缘支架基础预埋件的采购、制作和安装；2）接触轨绝缘支架加长轨、钢弹簧浮置板上安装及试验调试；3）接触轨安装及试验调试；4）接触轨鱼尾板安装及试验调试；5）接触轨膨胀接头安装及试验调试；6）接触轨中心锚结安装及试验调试；7）接触轨端部弯头安装及试验调试；8）接触轨电连接安装及试验调试；9) 接触轨防护罩支撑卡安装及试验调试；10）接触轨防护罩安装及试验调试；11）接触轨支架防护罩安装及试验调试；12）车辆段接触轨装置及附件安装、试验调试；13）停车场接触轨装置及附件安装、试验调试。

2、设计情况（1）工程概况武汉城市轨道3 号线一期工程线路全长30.133km，全为地下线，共设车站24 座。

在金潭路以东、东西湖大堤以西设置三金潭车辆段；在中环线以东、龙阳大道以北设置升官渡停车场。

牵引网采用DC 750V 接触轨授电，走行轨回流方式。

车辆段检修库和静调库内的牵引网悬挂类型采用滑触线授流方式外，全线其余区段牵引网悬挂类型均采用DC750V接触轨下部授流方式。

波动范围为500～900V，额定载流量为DC 4000A，走行轨为负极。

正线接触轨正常运行时采用双边供电方式。

一般安装于列车行进方向的左侧，在车站、道岔等特殊区段换边布置。

圆曲线及缓和曲线上，应保证接触轨安装根据曲线情况与走行轨保持一致。

接触轨标准长度15米。

接触轨安装中心线至线路相邻走行轨内侧的距离为683.5±6mm，接触轨顶面至走行轨顶面的垂直距离为160±6mm。
