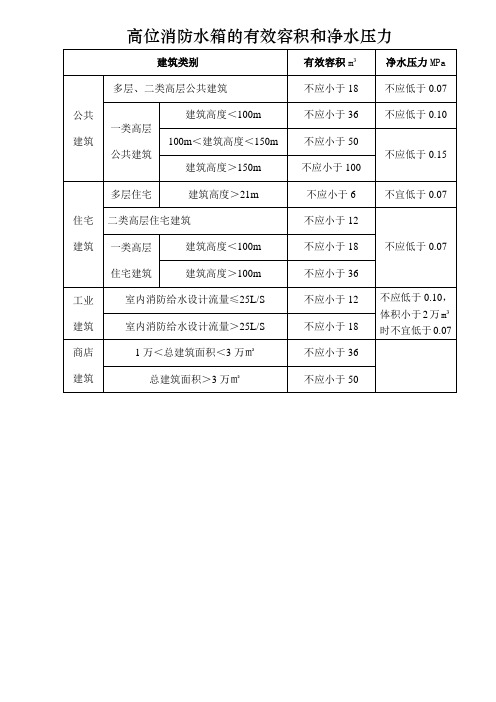

一张表看懂高位消防水箱有效容积和静水压力,附：高位消防水箱设置要求

消防工程r屋顶高位消防水箱安装要求及维护管理一、设置目的1.利用位差为系统提供准工作状态下所需要的水压，达到使管道内的充水保持一定压力的目的。

2.提供系统启动初期的用水量和水压，在消防水泵出现故障的紧急情况下应急供水，确保喷头开放后立即喷水，控制初期火灾和为外援灭火争取时间。

■11111ι∣ιιaιι二、设置场所室内采用临时高压消防给水系统时，高层民用建筑、总建筑面积大于10000 ιtf且层数超过2层的公共建筑和其他重要建筑，必须设置高位消防水箱。

三、有效容积和静水压力L临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求。

2.高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力。

注：当商店建筑与一类高层公共建筑规定不一致时，应取其较大值。

四、设置要求1.高位消防水箱的有效容积、出水、排水和水位等，应符合规范规定。

2.高位消防水箱的最低有效水位应根据出水管喇叭口和防止旋流器的淹没深度确定，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm；当采用防止旋流器时应根据产品确定，且不应小于150mm的保护高度。

3.高位消防水箱应设置通气管；消防水箱通气管、呼吸管和溢流水管等应采取防止虫鼠等进入消防水池的技术措施。

4.进水管的管径应满足消防水箱8h充满水的要求，但管径不应小于DN32,进水管宜设置液位阀或浮球阀。

浮球阀工作原理浮球阀是通过控制液位来调节供液量的。

当水面上涨时，浮球也跟着上升。

球上升就带动连杆也上升。

连杆与另一端的阀门相连，当上升到一定位置时（水面淹没浮球），连杆支起橡胶活塞垫，封闭水源。

当水位下降时，浮漂也下降，连杆又带动活塞垫开启。

6.进水管应在溢流水位以上接入，进水管口的最低点高出溢流边缘的高度应等于进水管管径，但最小不应小于100mm,最大不应大于150mm o7.当进水管为淹没出流时，应在进水管上设置防止倒流的措施或在管道上设置虹吸破坏孔和真空破坏器，虹吸破坏孔的孔径不宜小于管径的1/5,且不应小于25mm。

设置高位消防水箱条件及要求一、设置消防水箱的具体条件：1、设计系统为高压制给水系统并能保证最不利点消火栓和自动喷水灭火系统等的水量和水压的建筑物，或设置干式消防竖管的建筑物，可不设置消防水箱。

2、设计系统为临时高压给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水系统的分区水箱）。

消防水箱的设置应符合下列规定：1）重力自流的消防水箱应设置在建筑的最高部位；2）消防水箱应储备10min的消防水量。

当室内消防用水量小于等于25L/s、经计算消防水箱所需消防储水量大于12m3，仍可采用12m3；当室内消防用水量大于25L/s，经计算消防水箱所需储水量大于18 m3，仍可采用18 m3；3）消防用水与其它用水合用的水箱应采用消防用水不作它用的技术措施；4）发生火灾后，由消防水泵供给的消防用水不应进入消防水箱。

二、高位消防水箱设置要求：1、临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1）一类高层公共建筑不应小于 36 m3，但当建筑高度大于 100m 时不应小于 50 m3，当建筑高度大于150m 时不应小于 100 m3；2）多层公共建筑、二类高层公共建筑和一类高层居住建筑不应小于18 m3，当一类住宅建筑高度超过 100m 时不应小于 36 m3；3）二类高层住宅不应小于 12 m3；4）建筑高度大于 21m 的多层住宅建筑不应小于6 m3；5）工业建筑室内消防给水设计流量当小于等于 25L/s 时不应小于 12m3，大于 25L/s 时不应小于18 m3；6）总建筑面积大于 10000m2且小于 30000 m2的商店建筑不应小于 36 m3，总建筑面积大于 30000 m2的商店不应小于 50 m3，当与本条第 1 款规定不一致时应取其较大值。

2、高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应符合下列规定：1）一类高层民用公共建筑不应低于 0.10MPa，但当建筑高度超过 100m 时不应低于 0.15MPa；2）高层住宅、二类高层公共建筑、多层公共建筑不应低于0.07MPa，多层住宅不宜小于0.07MPa；3）工业建筑不应低于 0.10MPa；当建筑体积小于20000m3，不宜小于0.07MPa；4）自动喷水灭火系统等自动水灭火系统应根据喷头需求压力确定，但最小不应小于0.10MPa；5）当高位消防水箱不能满足本条第1~第4款的静压要求时，应设置稳压泵。

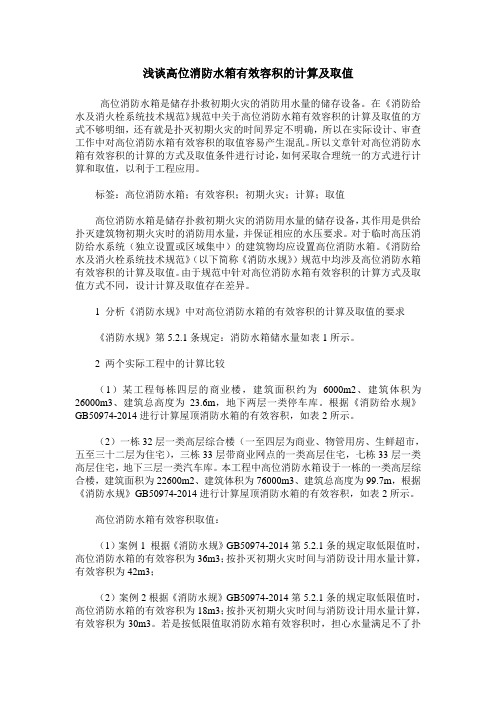

浅谈高位消防水箱有效容积的计算及取值高位消防水箱是储存扑救初期火灾的消防用水量的储存设备。

在《消防给水及消火栓系统技术规范》规范中关于高位消防水箱有效容积的计算及取值的方式不够明细，还有就是扑灭初期火灾的时间界定不明确，所以在实际设计、审查工作中对高位消防水箱有效容积的取值容易产生混乱。

所以文章针对高位消防水箱有效容积的计算的方式及取值条件进行讨论，如何采取合理统一的方式进行计算和取值，以利于工程应用。

标签：高位消防水箱；有效容积；初期火灾；计算；取值高位消防水箱是储存扑救初期火灾的消防用水量的储存设备，其作用是供给扑灭建筑物初期火灾时的消防用水量，并保证相应的水压要求。

对于临时高压消防给水系统（独立设置或区域集中）的建筑物均应设置高位消防水箱。

《消防给水及消火栓系统技术规范》（以下简称《消防水规》）规范中均涉及高位消防水箱有效容积的计算及取值。

由于规范中针对高位消防水箱有效容积的计算方式及取值方式不同，设计计算及取值存在差异。

1 分析《消防水规》中对高位消防水箱的有效容积的计算及取值的要求《消防水规》第5.2.1条规定：消防水箱储水量如表1所示。

2 两个实际工程中的计算比较（1）某工程每栋四层的商业楼，建筑面积约为6000m2、建筑体积为26000m3、建筑总高度为23.6m，地下两层一类停车库。

根据《消防给水规》GB50974-2014进行计算屋顶消防水箱的有效容积，如表2所示。

（2）一栋32层一类高层综合楼（一至四层为商业、物管用房、生鲜超市，五至三十二层为住宅），三栋33层带商业网点的一类高层住宅，七栋33层一类高层住宅，地下三层一类汽车库。

本工程中高位消防水箱设于一栋的一类高层综合楼，建筑面积为22600m2、建筑体积为76000m3、建筑总高度为99.7m，根据《消防水规》GB50974-2014进行计算屋顶消防水箱的有效容积，如表2所示。

高位消防水箱有效容积取值：（1）案例1 根据《消防水规》GB50974-2014第5.2.1条的规定取低限值时，高位消防水箱的有效容积为36m3；按扑灭初期火灾时间与消防设计用水量计算，有效容积为42m3；（2）案例2根据《消防水规》GB50974-2014第5.2.1条的规定取低限值时，高位消防水箱的有效容积为18m3；按扑灭初期火灾时间与消防设计用水量计算，有效容积为30m3。

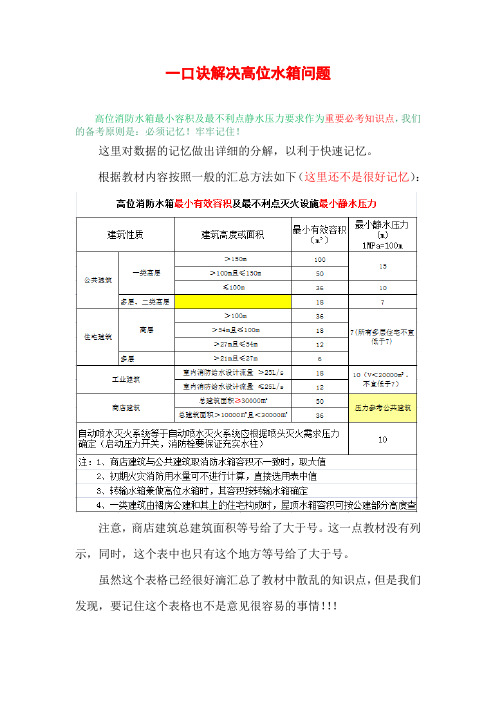

一口诀解决高位水箱问题
高位消防水箱最小容积及最不利点静水压力要求作为重要必考知识点，我们的备考原则是：必须记忆！牢牢记住！
这里对数据的记忆做出详细的分解，以利于快速记忆。

根据教材内容按照一般的汇总方法如下（这里还不是很好记忆）：
注意，商店建筑总建筑面积等号给了大于号。

这一点教材没有列示，同时，这个表中也只有这个地方等号给了大于号。

虽然这个表格已经很好滴汇总了教材中散乱的知识点，但是我们发现，要记住这个表格也不是意见很容易的事情！！！
继续观察表中数据，会发现一些更容易记忆的规律性的东西，简答做以下口诀，做到秒记！
民建四类分8级，6和18加50；
两两翻倍往上走，工业商店取中间
下面利用两个优化表格，找出这个口诀的规律性所在：
口诀分解第一步：
分解这个表来看，很明显的规律，就是住宅建筑和公共建筑按照各自的高度一共划分为8个级别。

从住宅的多层到公建的一类高层对高位消防水箱的容积要求是逐步递增的。

同时，观察表发现记忆规律，8个数，从最下面开始两个一组，都是2倍的关系。

而且中间的3、4和5、6是相同的。

那么住宅和公建的高位消防水箱要求，你只需要大胆的记住三个数：6、18、50然后按照二倍的关系再加上中间两组相等的规律去套，很轻松就搞定了。

搞定了住宅和公建的高位消防水箱接下来我们来搞定两个特例：商店建筑和工业建筑。

口诀分解第二步：。

⼀张表看懂⾼位消防⽔箱有效容积和静⽔压⼒，附：⾼位消防⽔箱设置要求设置场所：室内采⽤临时⾼压消防给⽔系统时，⾼层民⽤建筑、总建筑⾯积⼤于10000㎡且层数超过2层的公共建筑和其他重要建筑，必须设置⾼位消防⽔箱。

临时⾼压消防给⽔系统的⾼位消防⽔箱的有效容积及最低有效⽔位应满⾜⽔灭⽕设施最不利点处的静⽔压⼒应符合下表的要求：⾼位消防⽔箱的设置要求：1、⾼位消防⽔箱的有效容积、出⽔、排⽔和⽔位等，应符合相关要求的规定。

2 、⾼位消防⽔箱的最低有效⽔位应根据出⽔管喇叭⼝和防⽌旋流器的淹没深度确定，当采⽤出⽔管喇叭⼝时，应符合相关的规定；当采⽤防⽌旋流器时应根据产品确定，且不应⼩于150mm的保护⾼度。

3 、⾼位消防⽔箱的通⽓管、呼吸管等应符合相关规定。

4 、⾼位消防⽔箱外壁与建筑本体结构墙⾯或其他池壁之间的净距，应满⾜施⼯或装配的需要，⽆管道的侧⾯，净距不宜⼩于0.7m；安装有管道的侧⾯，净距不宜⼩于1.0m，且管道外壁与建筑本体墙⾯之间的通道宽度不宜⼩于0.6m，设有⼈孔的⽔箱顶，其顶⾯与其上⾯的建筑物本体板底的净空不应⼩于0.8m。

5 、进⽔管的管径应满⾜消防⽔箱8h充满⽔的要求，但管径不应⼩于DN32，进⽔管宜设置液位阀或浮球阀。

6、进⽔管应在溢流⽔位以上接⼊，进⽔管⼝的最低点⾼出溢流边缘的⾼度应等于进⽔管管径，但最⼩不应⼩于100mm，最⼤不应⼤于150mm。

7、当进⽔管为淹没出流时，应在进⽔管上设置防⽌倒流的措施或在管道上设置虹吸破坏孔和真空破坏器，虹吸破坏孔的孔径不宜⼩于管径的1/5，且不应⼩于25mm。

但当采⽤⽣活给⽔系统补⽔时，进⽔管不应淹没出流。

8、溢流管的直径不应⼩于进⽔管直径的2倍，且不应⼩于DN100，溢流管的喇叭⼝直径不应⼩于溢流管直径的1.5倍～2.5倍。

9、⾼位消防⽔箱出⽔管管径应满⾜消防给⽔设计流量的出⽔要求，且不应⼩于DN100。

10、⾼位消防⽔箱出⽔管应位于⾼位消防⽔箱最低⽔位以下，并应设置防⽌消防⽤⽔进⼊⾼位消防⽔箱的⽌回阀。

一、高位水箱有效容积规范条文5.2.1 临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1 一类高层公共建筑，不应小于36m³，但当建筑高度大于100m时，不应小于50m³，当建筑高度大于150m时，不应小于100m³；2 多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m³，当一类高层住宅建筑高度超过100m时，不应小于36m³；3 二类高层住宅，不应小于12m³；4 建筑高度大于21m的多层住宅，不应小于6m³；5 工业建筑室内消防给水设计流量当小于或等于25L/s时，不应小于12m³，大于25L/s时，不应小于18m³；6 总建筑面积大于10000m²且小于30000m²的商店建筑，不应小于36m³，总建筑面积大于30000m²的商店，不应小于50m³，当与本条第一款规定不一致时应取其较大值。

条文说明无高位消防水箱有效容积要求提示：1.初期火灾消防用水量可不进行计算，直接选用表中值。

2.转输水箱兼作高位水箱时，其容积按转输水箱确定。

3.一类建筑由裙房公建和其上的住宅构成时，屋顶水箱容积可按公建部分高度查表。

二、高位水箱位置的设置5.2.2 高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：1 一类高层公共建筑，不应低于0.10MPa，但当建筑高度超过100m时，不应低于0.15MPa；2 高层住宅，二类高层公共建筑、多层公共建筑，不应低于0.07MPa，多层住宅不宜低于0.07MPa；3 工业建筑不应低于0.10MPa，当建筑体积小于20000m³时，不宜低于0.07MPa；4 自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa；5 当高位消防水箱不能满足本条第1款～第4款的静压要求时，应设稳压泵。

高位水箱有效容积、设置位置、水温以及最低水位的要求及理解一、高位水箱有效容积规范条文5.2.1 临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1 一类高层公共建筑，不应小于36m³，但当建筑高度大于100m 时，不应小于50m³，当建筑高度大于150m时，不应小于100m³；2 多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m³，当一类高层住宅建筑高度超过100m时，不应小于36m³；3 二类高层住宅，不应小于12m³；4 建筑高度大于21m的多层住宅，不应小于6m³；5 工业建筑室内消防给水设计流量当小于或等于25L/s时，不应小于12m³，大于25L/s时，不应小于18m³；6 总建筑面积大于10000m²且小于30000m²的商店建筑，不应小于36m³，总建筑面积大于30000m²的商店，不应小于50m³，当与本条第一款规定不一致时应取其较大值。

条文说明无高位消防水箱有效容积要求提示：1.初期火灾消防用水量可不进行计算，直接选用表中值。

2.转输水箱兼作高位水箱时，其容积按转输水箱确定。

3.一类建筑由裙房公建和其上的住宅构成时，屋顶水箱容积可按公建部分高度查表。

二、高位水箱位置的设置5.2.2 高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：1 一类高层公共建筑，不应低于0.10MPa，但当建筑高度超过100m时，不应低于0.15MPa；2 高层住宅，二类高层公共建筑、多层公共建筑，不应低于0.07MPa，多层住宅不宜低于0.07MPa；3 工业建筑不应低于0.10MPa，当建筑体积小于20000m³时，不宜低于0.07MPa；4 自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa；5 当高位消防水箱不能满足本条第1款～第4款的静压要求时，应设稳压泵。

【规范解析】GB50974中关于高位消防水箱的设置要求什么是高位消防水箱？设置在高处直接向水灭火设施重力供应初期火灾消防用水量的储水设施。

GB50974中关于高位消防水箱的设置要求？一、临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1.一类高层公共建筑，不应小于36m3，但当建筑高度大于100m时，不应小于50m3，当建筑高度大于150m时，不应小于100m3；2.多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m3，当一类高层住宅建筑高度超过100m时，不应小于36m3；3.二类高层住宅，不应小于12m3；4.建筑高度大于21m的多层住宅，不应小于6m3；5.工业建筑室内消防给水设计流量当小于等于25L/s时，不应小于12m3，大于25L/s时不应小于18m3；6总建筑面积大于10000m2且小于30000m2的商店建筑，不应小于36m3，总建筑面积大于30000m2的商店，不应小于50m3，当与本条第1款规定不一致时应取其较大值。

二、高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：1.一类高层民用公共建筑，不应低于0.10MPa，但当建筑高度超过100m时，不应低于0.15MPa；2.高层住宅、二类高层公共建筑、多层公共建筑，不应低于0.07MPa，多层住宅不宜低于0.07MPa；3.工业建筑不应低于0.10MPa，当建筑体积小于20000m3时，不宜低于0.07MPa；4.自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa；5.当高位消防水箱不能满足本条第1款～第4款的静压要求时，应设稳压泵。

三、对高位消防水箱的有效高度或至最不利水灭火设施的静水压力作了技术规定。

国家标准《建筑设计防火规范》TJ16-74规定屋顶消防水箱压力不能满足最不利消火栓的压力，应设置固定消防水泵；国家标准《高层民用建筑设计防火规范》GBJ45-82提出临时高压消防给水系统，屋顶消防水箱应满足最不利消火栓和自动喷水等灭火设备的压力0.1MPa要求；国家标准《高层民用建筑设计防火规范》GB50045-95规定当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa；当建筑高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.15MPa。
