液压传动习题电子教案

《液压传动》教案（全）教学目的:通过学习液压传动工作原理及组成，了解液压传动的基本原理，掌握液压传动的定义，熟悉液压传动的基本组成，为学生顺利理解液压传动总体架构提供保障。

重点:液压传动的工作原理。

难点:液压传动的组成。

授课方法:讲解为主、善于互动、回顾总结、解惑精练授课时数:4学时教具使用:多媒体课件教学过程:教学环节教学内容﹑方法和过程教师活动学生活动●课程介绍、学习要求：上课听懂、及时复习、反复巩固。

●液体传动与机械传动优缺点比较：调速、缓冲、布置、漏油、维修等。

●前言知识：机器的组成：原动机、传动机构、工作机构传动的作用：1、传递动力；2、转换运动状态（方式和位置）；3、调节速度、方向等。

任务一液压传动基础知识§1-1什么是液压传动一、液压传动的工作原理【举例】液压千斤顶【分析】液压千斤顶的工作原理。

截止阀关闭时：若下压：小缸向大缸压油，载荷上行。

若上抬：油箱向小缸补油，载荷不动。

截止阀打开时，载荷下行。

【问题】为什么能实现力的放大？力的放在倍数等于多少？两缸速度、行程比又分别等于多少？【定义】液压传动：以液体为工作介质，借助于密封工作空间的容积变化和油液的压力来传递能量的传动方式。

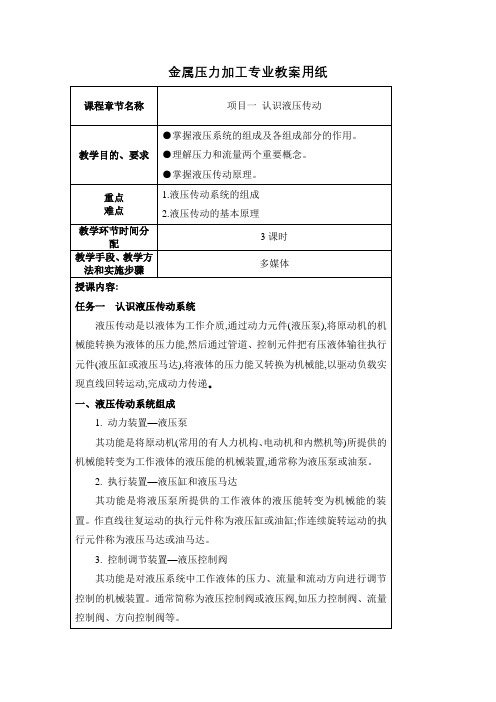

二、液压传动的组成及图形符号1、组成【分析】动力传递路线图。

原动机→动力元件→控制调节元件→执行元件→工作机构动力元件：液压泵，将原动机的旋转机械能转化成液压能输出。

执行元件：液压缸、液压马达，将液压能转化成机械能输出。

液压缸实现往复直线运动或往复摆动，液压马达实现连续回转运动。

控制调节装置：液压阀，控制调节系统方向、压力和流量。

辅助装置：油箱、油管、过滤器、蓄能器等。

【分析】液压传动不包括原动机和工作机构。

【分析】液压缸所作的运动不能仅理解为作往复直线运动，说成往复运动反而是正确的。

【分析】液压阀不是能量转换元件，但其液压能的肯定会减小。

2、符号每一元件均用规定的符号来表示。

【举例】节流阀、溢流阀、三位四通换向阀。

液压与气压传动电子教案第一章：液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义介绍液压与气压传动的基本原理解释液压与气压传动的应用范围1.2 液压与气压传动系统的组成分析液压与气压传动系统的典型组成讲解液压与气压传动系统中各个组成部分的作用介绍液压与气压传动系统中各个组件的类型及特点第二章：液压元件2.1 液压泵讲解液压泵的分类及特点介绍液压泵的工作原理分析液压泵的性能参数2.2 液压缸与液压马达解释液压缸与液压马达的工作原理分析液压缸与液压马达的结构特点讲解液压缸与液压马达的性能参数2.3 液压控制阀介绍液压控制阀的分类及功能讲解液压控制阀的工作原理分析液压控制阀的性能参数第三章：液压系统设计3.1 液压系统的基本设计原则讲解液压系统设计的基本原则分析液压系统设计的要求及注意事项3.2 液压系统的动力元件选择介绍液压泵的选择依据讲解液压泵的性能参数计算3.3 液压系统的执行元件设计分析液压缸与液压马达的设计方法讲解液压缸与液压马达的性能参数计算第四章：气压传动基础4.1 气压传动概述讲解气压传动的定义及原理介绍气压传动的特点及应用范围4.2 气压传动系统组成分析气压传动系统的典型组成讲解气压传动系统中各个组成部分的作用4.3 气压元件介绍气压泵与气压马达的工作原理及性能参数讲解气压控制阀的功能及应用第五章：气压系统设计5.1 气压系统设计原则讲解气压系统设计的基本原则分析气压系统设计的要求及注意事项5.2 气压执行元件设计介绍气压缸与气压马达的设计方法讲解气压缸与气压马达的性能参数计算5.3 气压控制元件选择讲解气压控制阀的选择依据分析气压控制阀的性能参数第六章：液压系统的故障诊断与维护6.1 液压系统故障诊断的基本方法介绍液压系统故障诊断的常用方法讲解液压系统故障诊断的步骤与流程分析液压系统故障诊断的注意事项6.2 液压系统常见故障分析列举液压系统的常见故障案例分析故障原因及解决方法6.3 液压系统的维护与保养讲解液压系统维护与保养的基本要求介绍液压系统维护与保养的注意事项分析液压系统维护与保养的重要性第七章：气压系统的故障诊断与维护7.1 气压系统故障诊断的基本方法介绍气压系统故障诊断的常用方法讲解气压系统故障诊断的步骤与流程分析气压系统故障诊断的注意事项7.2 气压系统常见故障分析列举气压系统的常见故障案例分析故障原因及解决方法7.3 气压系统的维护与保养讲解气压系统维护与保养的基本要求介绍气压系统维护与保养的注意事项分析气压系统维护与保养的重要性第八章：液压与气压传动系统的应用案例8.1 液压系统的应用案例分析分析液压系统在不同行业中的应用案例讲解液压系统在实际应用中的优势与局限性8.2 气压系统的应用案例分析分析气压系统在不同行业中的应用案例讲解气压系统在实际应用中的优势与局限性8.3 液压与气压传动系统在现代工业中的地位与展望探讨液压与气压传动系统在现代工业中的重要性展望液压与气压传动系统的发展趋势及未来挑战第九章：液压与气压传动系统的安全操作与防护9.1 液压与气压传动系统的安全操作讲解液压与气压传动系统安全操作的基本原则分析液压与气压传动系统安全操作的注意事项9.2 液压与气压传动系统的防护措施介绍液压与气压传动系统的防护设备及功能讲解液压与气压传动系统防护措施的实施方法9.3 液压与气压传动系统的事故案例分析分析液压与气压传动系统事故案例的原因及后果总结事故案例给液压与气压传动系统操作带来的启示第十章：液压与气压传动技术的创新与发展10.1 液压与气压传动技术的创新探讨液压与气压传动技术在创新方面的成果分析液压与气压传动技术创新的意义及影响10.2 液压与气压传动技术的发展趋势展望液压与气压传动技术的未来发展方向分析液压与气压传动技术在可持续发展方面的贡献10.3 液压与气压传动技术在新能源领域的应用讲解液压与气压传动技术在新能源领域的作用及优势分析液压与气压传动技术在新能源领域的发展前景重点解析教案中的重点内容主要包括液压与气压传动的基本原理、系统组成、元件功能、设计方法、故障诊断与维护、安全操作以及技术创新与发展等。

电子教案授课人部门授课题目1-1液压传动概述（1）课时 2 所属学科汽车运用与维修授课方式多媒体适用年级汽修专业授课时间教学目标知识目标：掌握液压传动概念掌握液压传动的优点、缺点了解杠杆原理、帕斯卡原理能力目标：绘制液压千斤顶工作原理图德育目标：教学重点：液压传动概念教学难点：杠杆原理、帕斯卡原理教学用具多媒体课件、视频板书设计课题一、二、三、四、应用举例；五、课堂练习；教学过程教学措施与方法引课：杠杆原理看一看，想一想：液压千斤顶体积小巧，却可以将人力放大到足够抬起沉重的汽车。

究其根源主要是液压千斤顶所采用的放大力的工作原理与杠杆不同。

它是怎么样将力传递放大的呢？新课讲授：一、液压传动的工作原理液压传动的工作原理，可以用一个液压千斤顶的工作原理来说明。

通过对液压千斤顶工作过程的分析，可以初步了解到液压传动的基本工作原理。

液压传动是利用有压力的油液作为传递动力的工作介质。

压下杠杆时，小油缸2输出压力油，是将机械能转换成油液的压力能，压力油经过单向阀3及管道9，推动大活塞举起重物12，是将油液的压力能又转换成机械能。

大活塞举升的速度取决于单位时间内流入大油缸11中油容积的多少。

由此可见，液压传动是一个不同能量的转换过程。

液压传动系统的组成液压千斤顶是一种简单的液压传动装置。

换向阀、液压缸以及连接这些元件的油管、接头组成。

其工作原理如下：液压泵由电动机驱动后，从油箱中吸油。

油液经滤油器进入液压泵，油液在泵腔中从入口低压到泵出口高压，液压传动的概念：利用液体作为工作介质来进行能量传递和进行控制的一种传动方式。

二、液压传动的优缺点液压传动之所以能得到广泛的应用，是由于它具有以下的主要优点：电子教案、二、液压传动的发展概况：液压传动起源于1654年帕斯卡提出的静压传动原理，发展于19世纪的石油工业，20世纪60年代后逐步渗透到各个领域中去。

当前液压技术正向着高速、高压、大功率、低噪声、长寿命、高度集成化、复合化、数字化、小型化、轻量化等方向发展。

液压传动教案(新编)《液压传动》教案教研室：授课教师：课程名称《液压传动》课次主要教学内容学时分配第一讲液压传动概述液压传动的工作原理液压传动系统的组成液压传动的特点教学目的深入掌握液压传动基本原理、主要参数和基本组成。

了解液压传动的特点。

教学重点重点掌握液压传动基本原理、主要参数和基本组成。

教学难点无教学方法案例教学法拟留作业见本讲教案授课总结液压传动是一种以液体为工作介质，以液体的压力能进行运动和动力传递的传动方式。

1-1 液压传动的工作原理■ 为什么液压千斤顶能顶起汽车？■ 简化的分析模型（ 1）、力的传递分析：要顶起汽车重量 G 液体需要建立的压力：p=G/A1，其中， A1=41 D2 要建立顶起汽车重量的压力所需的外力：F=PA2, 其中， A2= 41 d2 由上可得：G/F=A1/A2=(D/d)2 或 F=(d/D)2 G （ 2）、运动的传递分析：1/ 4s1A1=s2A2 或 q1=v1A1=v2A2=q2=Q （ 3）、能量的传递分析：GV2 = pq = FV1 （ 3）、重要结论：密封容积中的液体不仅可以传递力，还可以传递运动。

力的传递遵照帕斯卡原则。

运动的传递遵照容积变化相等的原则。

■ 两个重要概念压力：压力决定于负载。

流量：速度取决于流量。

1-2 液压系统的组成■ 动力元件：将机械能转换为液压能。

如液压泵。

■ 执行元件：将液压能转换为机械能。

如液压缸、液压马达。

■ 控制元件：控制系统压力、流量和方向。

如压力阀、流量阀、方向阀等。

■ 辅助元件：保证系统正常工作。

如油箱、过滤器、管件等。

■ 传动介质：递力和运动。

如液压油。

机械能机械能液压能转换转换 1-3 液压传动的特点及应用■ 主要优点传递功率大。

无级调速。

传动平稳。

操控方便，易于实现自动控制、过载保护。

标准化、系列化、通用化程度高。

■ 主要缺点效率较低、可能泄漏污染。

工作性能易受温度变化的限制。

造价较高。

液压故障诊断技术要求高，液体介质污染控制较复杂。

液压传动电子教案PPT第一章：液压传动简介1.1 液压传动的定义1.2 液压传动的优点1.3 液压传动的缺点1.4 液压传动的应用领域第二章：液压系统的基本组成部分2.1 液压泵2.2 液压缸2.3 液压控制阀2.4 液压油2.5 辅助元件第三章：液压泵的工作原理及类型3.1 齿轮泵3.2 叶片泵3.3 柱塞泵3.4 螺杆泵3.5 液压泵的选择与使用第四章：液压控制阀的工作原理及类型4.1 方向控制阀4.2 压力控制阀4.3 流量控制阀4.4 比例控制阀4.5 液压控制阀的选择与使用第五章：液压系统的维护与故障排除5.1 液压系统的日常维护5.2 液压系统的故障诊断5.3 液压系统的故障排除5.4 液压系统的保养与维修第六章：液压系统的应用案例分析6.1 液压系统在机械加工中的应用6.2 液压系统在工程机械中的应用6.3 液压系统在汽车工业中的应用6.4 液压系统在工业自动化中的应用6.5 液压系统在其他领域的应用案例第七章：液压元件的设计与选型7.1 液压泵的设计与选型7.2 液压缸的设计与选型7.3 液压控制阀的设计与选型7.4 液压油的选择与使用7.5 辅助元件的设计与选型第八章：液压系统的优化8.1 液压系统的设计优化8.2 液压系统的运行优化8.3 液压系统的节能优化8.4 液压系统的可靠性优化8.5 液压系统的维护优化第九章：液压系统的安全与环保9.1 液压系统的安全措施9.2 液压系统的环保要求9.3 液压系统的故障安全保护9.4 液压系统的节能减排措施9.5 液压系统的法律法规遵守第十章：液压传动实验与实训10.1 液压传动实验设备及原理10.2 液压传动实验操作步骤10.3 液压传动实验结果分析10.4 液压传动实训项目及要求重点和难点解析一、液压传动简介难点解析：理解液压传动的基本原理及其与传统机械传动的区别。

二、液压系统的基本组成部分难点解析：各组成部分的作用及其在液压系统中的相互配合。

《液压传动》教案一、教学目标1. 让学生了解液压传动的定义、原理和特点。

2. 使学生掌握液压系统的组成及基本元件的功能。

3. 培养学生分析液压系统故障的能力。

4. 提高学生对液压传动的应用领域的认识。

二、教学内容1. 液压传动的定义及原理2. 液压系统的组成及基本元件3. 液压系统的图形符号及功能4. 液压系统的常见故障及分析方法5. 液压传动在工程中的应用三、教学方法1. 采用讲授法讲解液压传动的定义、原理和特点。

2. 采用案例分析法分析液压系统的组成及基本元件。

3. 采用现场演示法展示液压系统的图形符号及功能。

4. 采用问题驱动法引导学生分析液压系统的常见故障。

5. 采用实例分析法介绍液压传动在工程中的应用。

四、教学准备1. 准备液压传动的相关教材、课件和教学视频。

2. 准备液压系统示意图和故障案例。

3. 准备液压传动应用实例的图片或视频。

五、教学过程1. 引入新课：简要介绍液压传动的定义和原理。

2. 讲解液压系统的组成及基本元件：讲解各元件的功能及相互关系。

3. 分析液压系统的图形符号及功能：结合示意图进行讲解。

4. 分析液压系统的常见故障：引导学生了解故障原因及解决方法。

5. 讲解液压传动在工程中的应用：通过实例介绍液压传动的优势和应用领域。

教学反思：本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学策略，以提高学生对液压传动的理解和应用能力。

关注学生的学习兴趣，激发学生继续学习液压传动的热情。

六、教学评估1. 课堂提问：检查学生对液压传动基本概念的理解。

2. 作业布置：要求学生绘制液压系统的基本元件示意图，并简要说明各元件的功能。

3. 故障分析练习：提供几个液压系统故障案例，要求学生分析故障原因并提出解决方案。

七、教学拓展1. 液压系统设计：介绍液压系统设计的基本原则和步骤。

2. 液压元件的选型：讲解如何根据系统需求选择合适的液压元件。

3. 液压系统的维护与保养：讲解液压系统的日常维护和保养方法。

《液压传动》教案一、教学目标1. 理解液压传动的原理和基本组成2. 掌握液压系统的应用和特点3. 能够分析并解决液压传动过程中出现的问题二、教学内容1. 液压传动的原理介绍2. 液压系统的基本组成和作用3. 液压系统的应用领域和优势4. 液压传动常见问题及解决方法三、教学方法1. 采用讲授法讲解液压传动的原理和基本组成2. 通过案例分析法让学生了解液压系统的应用和特点3. 利用问题驱动法引导学生思考并解决液压传动过程中出现的问题四、教学准备1. 准备相关教材和参考资料2. 准备液压传动原理图和实际应用案例3. 准备问题讨论和解决的工具和设备五、教学过程1. 引入话题：介绍液压传动的背景和重要性2. 讲解液压传动的原理：讲解液压油的压力传递和流动原理3. 解析液压系统的基本组成：介绍液压泵、液压缸、控制阀等主要元件的功能和作用4. 分析液压系统的应用领域和优势：通过案例分析，让学生了解液压系统在工业、汽车、航空航天等领域的应用和优势5. 讨论液压传动常见问题及解决方法：引导学生思考并解决实际应用中可能出现的问题六、教学评价1. 评价学生对液压传动原理的理解程度。

2. 评价学生对液压系统组成和作用的掌握情况。

3. 评价学生对液压系统应用和优势的了解。

4. 评价学生分析问题和解决液压传动问题的能力。

七、教学拓展1. 介绍液压传动的最新发展趋势和技术突破。

2. 探讨液压系统在新能源领域的应用前景。

3. 分析液压传动在工程实际中的优化方法和案例。

八、教学互动1. 组织学生进行小组讨论，分享对液压传动的理解和应用经验。

2. 开展液压系统设计竞赛，激发学生的创新和实践能力。

3. 邀请企业专家进行讲座，增加学生对液压传动在实际工作中的应用的认识。

九、教学资源1. 提供液压传动相关视频教程，帮助学生更直观地理解液压系统的工作原理。

2. 推荐液压传动领域的专业网站和期刊，供学生课后学习和研究。

3. 分享液压系统故障诊断和维护的实用资料，帮助学生提高实际操作能力。
