第一章半导体产业介绍

第一章《半导体器件的基础知识》一、填空：1、半导体的导电能力随着（掺入杂质）、（光照）、（温度）和（输入电压和电流的改变）条件的不同而发生很大的变化，其中，提高半导体导电能力最有效的办法是（掺入杂质）。

2、（纯净的半导体）叫本征半导体。

3、半导体可分为（P ）型半导体和（N ）型半导体，前者( 空穴)是多子，（电子）是少子。

4、PN结加（正向电压）时导通，加（反向电压）时截止，这种特性称为（单向导电）性。

5、PN结的反向击穿可分为（电）击穿和（热）击穿，当发生（热）击穿时，反向电压撤除后，PN结不能恢复单向导电性。

6、由于管芯结构的不同，二极管可分为（点）接触型、（面）接触型、（平面）接触型三种，其中（点）接触型的二极管PN结面积（小），适宜半导体在高频检波电路和开关电路，也可以作小电流整流，面接触型和平面型二极管PN结接触面（大），载流量（大），适于在（大电流）电路中使用。

7、二极管的两个主要参数是（最大整流电流）和（最高反向电压）使用时不能超过，否则会损坏二极管。

8、在一定的范围内，反向漏电流与反加的反向电压（无关），但随着温度的上升而（上升），反向饱和电流越大，管子的性能就越（差）。

9、硅二极管的死区电压为（0、5）V，锗二极管的死区电压为（0、2）V。

10、三极管起放大作用的外部条件（发射结正偏）和（集电结反偏）11、晶体三极管具有电流放大作用的实质是利用（基极）电流实现对（集电极）电流的控制。

12、3DG8D表示（NPN型硅材料高频小功率三极管）；3AX31E表示（PNP型锗材料低频小功率三极管）。

13、三极管的恒流特性表现在（放大）区，在饱和区，三极管失去（放大）作用，集电结、发射结均（正）偏。

14 集---射击穿电压V（BR）CEO是指（基极开路）时集电极和发射极间所承受的最大反向电压，使用时，集电极电源电压应（＞）这个数值。

15三极管的三种基本联结方式可分为（共基极电路），（共集电极电路）和（共发射极电路）。

半导体的基础知识教案第一章：半导体概述1.1 半导体的定义与特性解释半导体的概念介绍半导体的物理特性讨论半导体的重要参数1.2 半导体的分类与制备说明半导体材料的分类探讨半导体材料的制备方法分析半导体器件的制备过程第二章：PN结与二极管2.1 PN结的形成与特性解释PN结的概念与形成过程探讨PN结的特性分析PN结的应用领域2.2 二极管的结构与工作原理介绍二极管的结构解释二极管的工作原理探讨二极管的主要参数与规格第三章：双极型晶体管（BJT）3.1 BJT的结构与分类解释BJT的概念介绍BJT的结构与分类分析BJT的运作原理3.2 BJT的特性与参数探讨BJT的输入输出特性讨论BJT的主要参数与规格分析BJT的应用领域第四章：场效应晶体管（FET）4.1 FET的结构与分类解释FET的概念介绍FET的结构与分类分析FET的运作原理4.2 FET的特性与参数探讨FET的输入输出特性讨论FET的主要参数与规格分析FET的应用领域第五章：半导体器件的应用5.1 半导体二极管的应用介绍半导体二极管的应用领域分析二极管在不同电路中的应用实例5.2 半导体晶体管的应用解释半导体晶体管在不同电路中的应用探讨晶体管在不同电子设备中的应用实例5.3 半导体集成电路的应用介绍半导体集成电路的概念分析集成电路在不同电子设备中的应用实例第六章：半导体存储器6.1 存储器概述解释存储器的作用与分类探讨半导体存储器的发展历程分析存储器的主要参数6.2 RAM与ROM介绍RAM（随机存取存储器）的原理与应用解释ROM（只读存储器）的原理与应用分析RAM与ROM的区别与联系6.3 闪存与固态硬盘探讨闪存（NAND/NOR）的原理与应用介绍固态硬盘（SSD）的结构与工作原理分析固态硬盘的优势与挑战第七章：太阳能电池与光电子器件7.1 太阳能电池解释太阳能电池的原理与分类探讨太阳能电池的优缺点分析太阳能电池的应用领域7.2 光电子器件解释光电子器件的分类与应用探讨光电子器件的发展趋势第八章：半导体传感器8.1 传感器的基本概念解释传感器的作用与分类探讨传感器的基本原理分析传感器的主要参数8.2 常见半导体传感器介绍常见的半导体传感器类型解释半导体传感器的原理与应用分析半导体传感器的优势与挑战8.3 传感器在物联网中的应用探讨物联网与传感器的关系介绍传感器在物联网应用中的实例分析物联网传感器的发展趋势第九章：半导体激光器与光通信9.1 半导体激光器解释半导体激光器的工作原理探讨半导体激光器的特性与参数分析半导体激光器的应用领域9.2 光通信原理解释光纤通信与无线光通信的区别探讨光通信系统的组成与工作原理9.3 光通信器件与技术介绍光通信器件的类型与功能解释光通信技术的分类与发展趋势分析光通信在现代通信系统中的应用第十章：半导体技术与未来趋势10.1 摩尔定律与半导体技术发展解释摩尔定律的概念与意义探讨摩尔定律对半导体技术发展的影响分析半导体技术的未来发展趋势10.2 纳米技术与半导体器件介绍纳米技术在半导体器件中的应用解释纳米半导体器件的特性与优势探讨纳米半导体器件的未来发展趋势10.3 新兴半导体技术与应用分析新兴半导体技术的种类与应用领域探讨量子计算、生物半导体等未来技术的发展前景预测半导体技术与产业的未来发展趋势重点和难点解析重点环节一：半导体的定义与特性重点环节二：半导体的分类与制备重点环节三：PN结与二极管重点环节四：双极型晶体管（BJT）重点环节五：场效应晶体管（FET）重点环节六：半导体存储器重点环节七：太阳能电池与光电子器件重点环节八：半导体传感器重点环节九：半导体激光器与光通信重点环节十：半导体技术与未来趋势全文总结和概括：本文主要对半导体的基础知识进行了深入的解析，包括半导体材料的分类与特性、半导体的制备方法、PN结与二极管、双极型晶体管（BJT）、场效应晶体管（FET）、半导体存储器、太阳能电池与光电子器件、半导体传感器、半导体激光器与光通信以及半导体技术与未来趋势等内容进行了详细的阐述。

半导体行业包括哪些产业呢半导体行业是当今科技领域中一个备受关注的领域，其在现代社会的发展中扮演着至关重要的角色。

半导体产业不仅涉及到芯片的生产和应用，还涉及到众多相关产业的发展和应用。

本文将为你详细介绍半导体行业所涉及的主要产业和相关领域。

半导体制造半导体制造是半导体行业的核心产业之一，其主要包括晶圆制造、光刻技术、沉积技术、蚀刻技术等。

晶圆制造是半导体芯片的基础，光刻技术则是在晶圆上制造微细线路的关键技术，沉积技术和蚀刻技术则是用于形成半导体材料的关键工艺。

半导体制造是半导体行业中最复杂、最关键的一个环节，也是技术密集型和资金密集型的产业之一。

半导体设备半导体设备是半导体产业中的一个重要环节，主要包括晶圆设备、封装测试设备、半导体制程设备等。

晶圆设备用于晶圆的制造和加工，封装测试设备用于芯片的封装和测试，半导体制程设备则用于半导体芯片的制程过程。

半导体设备的发展水平直接影响了半导体产业的发展速度和水平。

半导体材料半导体杗料是半导体产业中一个重要的产业分支，主要包括硅材料、氮化物材料、碳化物材料等。

硅材料是半导体产业中最为常见的材料，广泛应用于各种晶体管和集成电路中；氮化物材料在LED和激光器等领域有着广泛的应用；碳化物材料则在功率器件和高温器件中具有很好的性能。

半导体应用半导体行业的应用领域非常广泛，包括计算机、通信、消费电子、汽车电子、航天航空等诸多领域。

在计算机领域，半导体芯片被广泛应用于CPU、GPU、内存和存储器等核心部件；在通信领域，半导体芯片被广泛应用于基站、移动设备等核心组件；在汽车电子领域，半导体芯片被广泛应用于发动机控制、安全系统等重要部件。

结语半导体行业是一个复杂而充满活力的产业领域，其发展不仅受到技术的驱动，更受到市场的需求和政策的影响。

随着社会的不断进步和科技的不断发展，半导体行业也将持续迎来更多的机遇和挑战。

希望本文对您对半导体产业有所了解，谢谢！以上就是关于半导体行业包括哪些产业呢的相关内容，希望能对您有所帮助。

半导体制造技术复习总结半导体制造技术复习总结第⼀章半导体产业介绍1、集成电路制造的不同阶段：硅⽚制备、硅⽚制造、硅⽚测试/拣选、装配与封装、终测；2、硅⽚制造：清洗、成膜、光刻、刻蚀、掺杂；3、半导体趋势：提⾼芯⽚性能、提⾼芯⽚可靠性、降低芯⽚价格；4、摩尔定律：⼀个芯⽚上的晶体管数量⼤约每18个⽉翻⼀倍。

5、半导体趋势：①提⾼芯⽚性能：a关键尺⼨（CD）－等⽐例缩⼩（Scale down)b每块芯⽚上的元件数－更多 c 功耗－更⼩②提⾼芯⽚可靠性： a⽆颗粒净化间的使⽤ b控制化学试剂纯度c分析制造⼯艺 d硅⽚检测和微芯⽚测试e芯⽚制造商成⽴联盟以提⾼系统可靠性③降低芯⽚价格：a.50年下降1亿倍 b减少特征尺⼨＋增加硅⽚直径c半导体市场的⼤幅度增长（规模经济）第⼆章半导体材料特性6、最常见、最重要半导体材料－硅：a.硅的丰裕度 b.更⾼的熔化温度允许更宽的⼯艺容限c.更宽的⼯作温度范围d.氧化硅的⾃然⽣成7、GaAs的优点：a.⽐硅更⾼的电⼦迁移率; b.减少寄⽣电容和信号损耗; c.集成电路的速度⽐硅制成的电路更快; d.材料电阻率更⼤，在GaAs衬底上制造的半导体器件之间很容易实现隔离，不会产⽣电学性能的损失；e.⽐硅有更⾼的抗辐射性能。

GaAs的缺点： a.缺乏天然氧化物；b.材料的脆性； c.由于镓的相对匮乏和提纯⼯艺中的能量消耗，GaAs的成本相当于硅的10倍； d.砷的剧毒性需要在设备、⼯艺和废物清除设施中特别控制。

第三章器件技术8、等⽐例缩⼩:所有尺⼨和电压都必须在通过设计模型应⽤时统⼀缩⼩。

第四章硅和硅⽚制备9、⽤来做芯⽚的⾼纯硅称为半导体级硅(semiconductor-grade silicon, SGS)或电⼦级硅西门⼦⼯艺：1.⽤碳加热硅⽯来制备冶⾦级硅SiC(s)+SiO2(s) Si(l)+SIO(g)+CO(g)2.将冶⾦级硅提纯以⽣成三氯硅烷Si(s)+3HCl(g) SiHCl3(g)+H2(g)3.通过三氯硅烷和氢⽓反应来⽣成SGS SiHCl3(g)+H2(g) Si(s)+3HCl(g)10、单晶硅⽣长：把多晶块转变成⼀个⼤单晶，并给予正确的定向和适量的N型或P型掺杂，叫做晶体⽣长。

半导体工艺及芯片制造复习资料简答题与答案第一章、半导体产业介绍1 .什么叫集成电路？写出集成电路发展的五个时代及晶体管的数量？（15分）集成电路：将多个电子元件集成在一块衬底上，完成一定的电路或系统功能。

集成电路芯片/元件数 无集成1 小规模（SSI ）2到50 中规模（MSI ）50到5000 大规模（LSI ）5000到10万 超大规模（VLSI ） 10万至U100万 甚大规模（ULSI ） 大于100万 产业周期1960年前 20世纪60年代前期 20世纪60年代到70年代前期 20世纪70年代前期到后期 20世纪70年代后期到80年代后期 20世纪90年代后期到现在2 .写出IC 制造的5个步骤？（15分）Wafer preparation （硅片准备）Wafer fabrication （硅片制造）Wafer test/sort （硅片测试和拣选）Assembly and packaging （装配和封装）Final test （终测）3 .写出半导体产业发展方向？什么是摩尔定律？（15分）发展方向：提高芯片性能一提升速度（关键尺寸降低，集成度提高，研发采用新材料），降低功耗。

提高芯片可靠性一严格控制污染。

降低成本——线宽降低、晶片直径增加。

摩尔定律指：IC 的集成度将每隔一年翻一番。

1975年被修改为：IC 的集成度将每隔一年半翻一番。

4 .什么是特征尺寸CD ？ （10分）最小特征尺寸，称为关键尺寸（Critical Dimension, CD ） CD 常用于衡量工艺难易的标志。

5.什么是 More moore 定律和 More than Moore 定律？（10 分）“More Moore”指的是芯片特征尺寸的不断缩小。

从几何学角度指的是为了提高密度、性能和可靠性在晶圆水平和垂直方向上的特征尺寸的继续缩小。

与此关联的3D结构改善等非几何学工艺技术和新材料的运用来影响晶圆的电性能。

第一章半导体基础知识〖本章主要内容〗本章重点讲述半导体器件的结构原理、外特性、主要参数及其物理意义，工作状态或工作区的分析。

首先介绍构成PN结的半导体材料、PN结的形成及其特点。

其后介绍二极管、稳压管的伏安特性、电路模型和主要参数以及应用举例。

然后介绍两种三极管（BJT和FET）的结构原理、伏安特性、主要参数以及工作区的判断分析方法。

〖本章学时分配〗本章分为4讲，每讲2学时。

第一讲常用半导体器件一、主要内容1、半导体及其导电性能根据物体的导电能力的不同，电工材料可分为三类：导体、半导体和绝缘体。

半导体可以定义为导电性能介于导体和绝缘体之间的电工材料，半导体的电阻率为10-3～10-9Ω∙cm。

典型的半导体有硅Si和锗Ge以及砷化镓GaAs等。

半导体的导电能力在不同的条件下有很大的差别：当受外界热和光的作用时，它的导电能力明显变化；往纯净的半导体中掺入某些特定的杂质元素时，会使它的导电能力具有可控性；这些特殊的性质决定了半导体可以制成各种器件。

2、本征半导体的结构及其导电性能本征半导体是纯净的、没有结构缺陷的半导体单晶。

制造半导体器件的半导体材料的纯度要达到99.9999999%，常称为“九个9”，它在物理结构上为共价键、呈单晶体形态。

在热力学温度零度和没有外界激发时,本征半导体不导电。

3、半导体的本征激发与复合现象当导体处于热力学温度0K时，导体中没有自由电子。

当温度升高或受到光的照射时，价电子能量增高，有的价电子可以挣脱原子核的束缚而参与导电，成为自由电子。

这一现象称为本征激发（也称热激发）。

因热激发而出现的自由电子和空穴是同时成对出现的，称为电子空穴对。

游离的部分自由电子也可能回到空穴中去，称为复合。

在一定温度下本征激发和复合会达到动态平衡，此时，载流子浓度一定，且自由电子数和空穴数相等。

4、半导体的导电机理自由电子的定向运动形成了电子电流，空穴的定向运动也可形成空穴电流，因此，在半导体中有自由电子和空穴两种承载电流的粒子（即载流子），这是半导体的特殊性质。

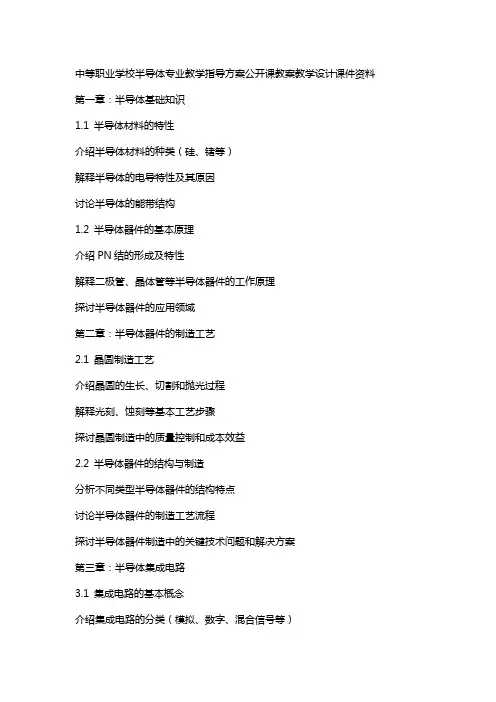

中等职业学校半导体专业教学指导方案公开课教案教学设计课件资料第一章：半导体基础知识1.1 半导体材料的特性介绍半导体材料的种类（硅、锗等）解释半导体的电导特性及其原因讨论半导体的能带结构1.2 半导体器件的基本原理介绍PN结的形成及特性解释二极管、晶体管等半导体器件的工作原理探讨半导体器件的应用领域第二章：半导体器件的制造工艺2.1 晶圆制造工艺介绍晶圆的生长、切割和抛光过程解释光刻、蚀刻等基本工艺步骤探讨晶圆制造中的质量控制和成本效益2.2 半导体器件的结构与制造分析不同类型半导体器件的结构特点讨论半导体器件的制造工艺流程探讨半导体器件制造中的关键技术问题和解决方案第三章：半导体集成电路3.1 集成电路的基本概念介绍集成电路的分类（模拟、数字、混合信号等）解释集成电路的优点及其在电子技术中的应用探讨集成电路的发展趋势3.2 集成电路的制造工艺分析集成电路的制造工艺流程讨论集成电路制造中的关键工艺步骤和技术难题探讨集成电路制造的挑战和发展方向第四章：半导体材料与器件的测试4.1 半导体材料测试介绍半导体材料的电学、光学和结构性质测试方法分析半导体材料测试中的关键参数及其意义探讨半导体材料测试的实验操作技巧4.2 半导体器件测试分析半导体器件的电学性能测试方法讨论半导体器件测试中的关键参数及其评价标准探讨半导体器件测试的实验操作技巧和测试设备的选择第五章：半导体应用技术5.1 半导体器件在电子设备中的应用分析半导体器件在各种电子设备中的应用实例讨论半导体器件在电子设备中的性能优势及其作用探讨半导体器件在新型电子设备中的应用前景5.2 半导体集成电路在电子产品中的应用介绍半导体集成电路在各种电子产品中的应用实例分析半导体集成电路在电子产品中的性能优势及其作用探讨半导体集成电路在新型电子产品中的应用前景第六章：半导体器件的应用与设计6.1 半导体二极管的应用与设计介绍二极管的特性及应用领域学习二极管的基本电路及其应用电路设计探讨二极管在现代电子技术中的重要作用6.2 半导体晶体管的应用与设计解释晶体管的工作原理及其特性学习晶体管的基本电路及其应用电路设计探讨晶体管在现代电子技术中的重要作用第七章：半导体集成电路设计7.1 模拟集成电路设计介绍模拟集成电路的基本概念及其设计流程学习模拟集成电路中的关键模块设计探讨模拟集成电路在现代电子技术中的应用7.2 数字集成电路设计介绍数字集成电路的基本概念及其设计流程学习数字集成电路中的关键模块设计探讨数字集成电路在现代电子技术中的应用第八章：半导体器件的封装与组装8.1 半导体器件的封装介绍半导体器件封装的基本概念及其类型学习封装技术的发展及其在半导体器件中的应用探讨封装技术在半导体器件性能提升中的作用8.2 半导体器件的组装介绍半导体器件组装的基本概念及其流程学习半导体器件组装技术及其应用探讨组装技术在半导体器件性能提升中的作用第九章：半导体技术的未来发展9.1 新型半导体材料的研究与发展介绍新型半导体材料的研究现状及其发展前景学习新型半导体材料在电子技术中的应用探讨新型半导体材料对电子技术发展的影响9.2 半导体器件技术的创新与发展介绍半导体器件技术的创新及其发展前景学习半导体器件技术在电子技术中的应用探讨半导体器件技术对电子技术发展的影响第十章：半导体产业的现状与发展趋势10.1 半导体产业的现状分析全球半导体产业的分布及其竞争格局学习我国半导体产业的发展现状及其挑战探讨半导体产业的发展策略及其政策环境10.2 半导体产业的发展趋势分析半导体产业的发展趋势及其影响因素学习半导体产业的技术发展趋势探讨半导体产业在未来的发展方向及其机遇重点和难点解析一、半导体基础知识重点和难点解析：半导体的电导特性及其原因，能带结构的理解。
