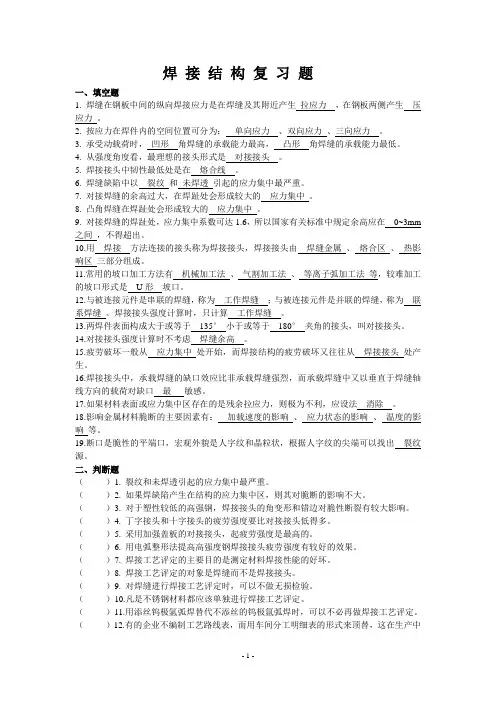

钢 结 构

- 1 - 焊 接 结 构 复 习 题

一、填空题

1. 焊缝在钢板中间的纵向焊接应力是在焊缝及其附近产生 拉应力 ，在钢板两侧产生 压应力 。

2. 按应力在焊件内的空间位置可分为： 单向应力 、双向应力 、三向应力 。

3. 承受动载荷时， 凹形 角焊缝的承载能力最高， 凸形 角焊缝的承载能力最低。

4. 从强度角度看，最理想的接头形式是 对接接头 。

5. 焊接接头中韧性最低处是在 熔合线 。

6. 焊缝缺陷中以 裂纹 和 未焊透 引起的应力集中最严重。

7. 对接焊缝的余高过大，在焊趾处会形成较大的 应力集中 。

8. 凸角焊缝在焊趾处会形成较大的 应力集中 。

9. 对接焊缝的焊趾处，应力集中系数可达1.6，所以国家有关标准中规定余高应在 0~3mm之间 ，不得超出。

10.用 焊接 方法连接的接头称为焊接接头，焊接接头由 焊缝金属 、 熔合区 、 热影响区 三部分组成。

11.常用的坡口加工方法有 机械加工法 、 气割加工法 、 等离子弧加工法 等，较难加工的坡口形式是 U形 坡口。

12.与被连接元件是串联的焊缝，称为 工作焊缝 ；与被连接元件是并联的焊缝，称为 联系焊缝 。焊接接头强度计算时，只计算 工作焊缝

。

13.两焊件表面构成大于或等于 135° 小于或等于 180° 夹角的接头，叫对接接头。

14.对接接头强度计算时不考虑 焊缝余高 。

15.疲劳破坏一般从 应力集中 处开始，而焊接结构的疲劳破坏又往往从 焊接接头 处产生。

16.焊接接头中，承载焊缝的缺口效应比非承载焊缝强烈，而承载焊缝中又以垂直于焊缝轴线方向的载荷对缺口 最 敏感。

17.如果材料表面或应力集中区存在的是残余拉应力，则极为不利，应设法 消除 。

18.影响金属材料脆断的主要因素有： 加载速度的影响 、 应力状态的影响 、 温度的影响 等。

教 你 学 钢 结 构 算 量

钢结构是未来发展 的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。

1、算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲

2、算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。

3、统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路

1、我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

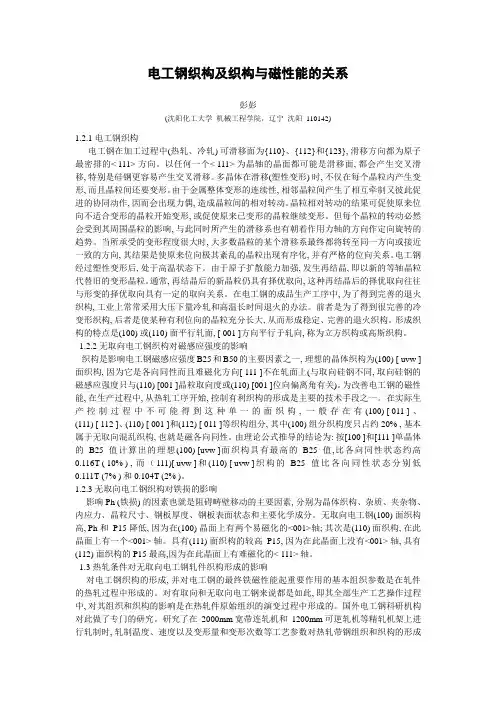

电工钢织构及织构与磁性能的关系

彭彭

(沈阳化工大学 机械工程学院，辽宁 沈阳 110142)

1.2.1 电工钢织构

电工钢在加工过程中(热轧、冷轧) 可滑移面为{110}、{112}和{123}, 滑移方向都为原子最密排的< 111> 方向。以任何一个< 111> 为晶轴的晶面都可能是滑移面, 都会产生交叉滑移, 特别是硅钢更容易产生交叉滑移。多晶体在滑移(塑性变形) 时, 不仅在每个晶粒内产生变形, 而且晶粒间还要变形。由于金属整体变形的连续性, 相邻晶粒间产生了相互牵制又彼此促进的协同动作, 因而会出现力偶, 造成晶粒间的相对转动。晶粒相对转动的结果可促使原来位向不适合变形的晶粒开始变形, 或促使原来已变形的晶粒继续变形。但每个晶粒的转动必然会受到其周围晶粒的影响, 与此同时所产生的滑移系也有朝着作用力轴的方向作定向旋转的趋势。当所承受的变形程度很大时, 大多数晶粒的某个滑移系最终都将转至同一方向或接近一致的方向, 其结果是使原来位向极其紊乱的晶粒出现有序化, 并有严格的位向关系。电工钢经过塑性变形后, 处于高温状态下。由于原子扩散能力加强, 发生再结晶, 即以新的等轴晶粒代替旧的变形晶粒。通常, 再结晶后的新晶粒仍具有择优取向, 这种再结晶后的择优取向往往与形变的择优取向具有一定的取向关系。在电工钢的成品生产工序中, 为了得到完善的退火织构, 工业上常常采用大压下量冷轧和高温长时间退火的办法。前者是为了得到很完善的冷变形织构, 后者是使某种有利位向的晶粒充分长大, 从而形成稳定、完善的退火织构。形成织构的特点是(100) 或(110) 面平行轧面, [ 001 ]方向平行于轧向, 称为立方织构或高斯织构。

1.2.2 无取向电工钢织构对磁感应强度的影响

织构是影响电工钢磁感应强度B25和B50的主要因素之一, 理想的晶体织构为(100) [ uvw ]面织构, 因为它是各向同性而且难磁化方向[ 111 ]不在轧面上(与取向硅钢不同, 取向硅钢的磁感应强度只与(110) [001 ]晶粒取向度或(110) [001 ]位向偏离角有关)。为改善电工钢的磁性能, 在生产过程中, 从热轧工序开始, 控制有利织构的形成是主要的技术手段之一。在实际生产控制过程中不可能得到这种单一的面织构, 一般存在有(100) [ 011 ]、(111) [ 112 ]、 (110) [ 001 ]和(112) [ 011 ]等织构组分, 其中(100) 组分织构度只占约20% , 基本属于无取向混乱织构, 也就是磁各向同性。由理论公式推导的结论为: 按[100 ]和[111 ]单晶体的B25值计算出的理想(100) [uvw ]面织构具有最高的B25值,比各向同性状态约高0.116T ( 10% ) , 而（111)[ uvw ]和(110) [ uvw ]织构的B25值比各向同性状态分别低0.111T (7% ) 和0.104T (2% )。
